УЗО, или дифференциальный автомат? Что выбрать?

03.06.2021

Электроприборы давно вошли в наш повседневный обиход, и далеко не всегда мы воспринимаем их, как источник повышенной опасности. Самое известное устройство защиты электросетей, как бытовых, так и промышленных, это, конечно, автоматический выключатель. Его назначение – отключать питание электроцепи при возникновении короткого замыкания, или перегрузки в сети. Но опасности не ограничиваются лишь перегрузками и коротким замыканием. Существует еще масса причин, которые могут привести к пожарам, или даже к поражению человека электрическим током. К ним можно отнести дисбаланс токов в фазном и нулевом проводах, снижение сопротивления изоляции провода, нарушение изоляции провода в месте соединения проводов, прикосновение к токоведущим частям приборов и т.п. Во всех этих случаях автоматический выключатель просто не сработает.

Для обеспечения электробезопасности при возникновении подобных ситуаций служат устройства защитного отключения (УЗО), и автоматические выключатели дифференциального тока (АВДТ), или «дифавтоматы».

Прежде чем определить, чем же мы должны руководствоваться при выборе того, или иного прибора, давайте разберемся – в чем отличие УЗО от автоматического выключателя? В отличие от обычного автоматического выключателя, устанавливаемого только на фазный провод, УЗО подключается к обоим проводникам – и к фазному, и к нулевому. В конструкцию УЗО входит схема, сравнивающая ток в фазном и нулевом проводниках. Если эти токи равны — утечка тока отсутствует. Как только появляется разница между токами фазного и нулевого проводов – срабатывает устройство и разрывает обе линии – и фазную, и нулевую.

Основным параметром устройства защитного отключения является «Номинальный отключающий дифференциальный ток» (IDn). Для человеческой жизни опасность представляют токи свыше 30мА. Поэтому УЗО с номинальным током утечки 30мА возможно считать универсальными, т.к. они защищают от поражения электрическим током, возгорания, и позволяют подключать достаточно большие нагрузки без ложных срабатываний.

УЗО с номинальным значением менее 30мА отлично обеспечивают защиту людей от поражения электрическим током, но не обеспечивают пожаробезопасность, и могут отключаться при больших нагрузках. В отдельную группу можно вывести т.н. «противопожарные» УЗО, имеющие значения тока утечки от 100 до 300мА, которые устанавливаются на вводе в квартиру, или дом. Его основная функция – защита от пожаров, вызванных током утечки, но не защита от поражения электрическим током. Для этой группы существует два главных критерия выбора – селективность устройства (возможность установки задержки отключения) и большое значение номинального тока утечки.

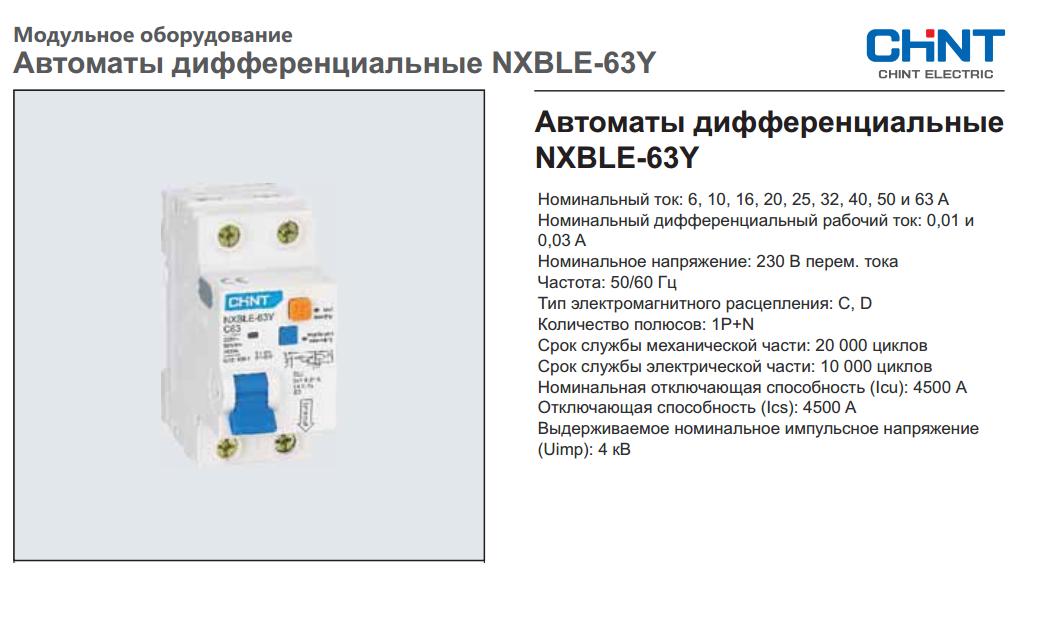

После того, как мы разобрались, что такое УЗО и для чего оно нужно, можно перейти к автоматам дифференциального тока. Тут все гораздо проще. По сути, такое устройство представляет собой решение «два в одном» — автоматический выключатель и УЗО в общем корпусе. Подбор дифавтомата по номинальному току и время-токовой характеристики, практически, полностью соответствует подбору обычного автоматического выключателя.

Единственное отличие – добавляется  необходимость подбора автомата по току утечки и классу дифференциальной защиты. Что касается тока утечки, то в быту используются, как правило, только два номинала:

• 10мА для установки на линии, в которых установлено только одно мощное устройство, или потребитель, в котором сочетаются два опасных фактора: электричество и вода (посудомоечная машина, электрический водонагреватель и т.п.).
• 30мА для линий с группой розеток и наружного освещения.

Класс дифференциальной защиты показывает от утечек токов какого типа защищает это устройство. Выбор класса защиты определяется от типа нагрузки.  Так, если это техника с микропроцессорами, то используется класс А. Для линий освещения, или включения простых устройств подойдет класс АС. Подключение автоматов класса S и G имеет смысл для многоуровневых систем защиты. Обозначения и расшифровка классов защиты находятся в таблице:

Буквенное обозначение	Графическое обозначение	Расшифровка	Область применения
АС		Реагирует на переменный синусоидальный ток	Ставят на линии, к которым подключена простая техника без электронного управления
А		Реагирует на синусоидальный переменный ток и пульсирующий постоянный	Применяется на линиях, от которых запитывается техника с электронным управлением
В		Улавливает переменный, импульсный, постоянный и сглаженный постоянный.	В основном применяется на производстве с большим количеством разнообразной техники
S		С выдержкой времени отключения 200-300 мс	В сложных схемах
G		С выдержкой времени отключения 60-80 мс	В сложных схемах

Теперь можно вернуться к главному вопросу – что же выбрать? Как такового прямого ответа на этот вопрос нет… Основное отличие УЗО от АВДТ состоит в их функциях, стоимости, способе подключения и занимаемого места в щитке.  Однако есть один момент – надежность устройства.  Чем устройство проще, тем выше его надежность. И в этом смысле дифавтомат проигрывает УЗО. А что использовать – каждый потребитель решает самостоятельно.

Webasyst » Основные различия УЗО и дифференциального автомата

УЗО (устройство защитного отключения) и дифференциальный автомат необходимы для обеспечения бесперебойной подачи тока и защиты электрических сетей. Поэтому они должны быть в каждом доме. Их основное отличие заключается в наличии автоматизированной системы у дифавтомата.

Поскольку дифференциальные автоматы имеют дополнительные защитные контакты, с ним линия тока будет защищена от перегруза и будет более стабильной. Это значит, что с дифавтоматом сеть будет в полной безопасности.

Основные отличия дифференциального автомата от УЗО.

Чтобы понимать какие между этими двумя приборами существуют основные отличия, необходимо знать предназначение каждого из них. Хоть внешне их порой сложно отличить, они выполняют разные функции и задачи.

УЗО — это то устройство, которое автоматически срабатывает при утечке тока и отключает питание. Также это устройство способно защитить человека, если в момент утечки тока он дотронется до поврежденного электроприбора. Одну из опасностей представляет нагрев изоляции, который часто приводит к пожару.

Однако УЗО не поможет при коротком замыкании или нагрузке на провода, поэтому его необходимо устанавливать в паре с автоматическим выключателем.

Дифференциальный автомат – это тот прибор, который совмещает в себе и автоматический выключатель и выше рассмотренное устройство защитного отключения. Это значит, что дифавтомат может защитить проводку не только от утечек тока, но и от короткого замыкания и перегрузок.

Если у вас будет одновременно работать большое количество электрооборудования и произойдет перегрузка, то УЗО не сработает и проводка перегорит.

Поэтому можно сказать, что основным отличием дифференциального автомата от УЗО является то, что устройство защитного отключения не защищает сеть от короткого замыкания и перегрузки.

Как отличить УЗО от дифференциального автомата

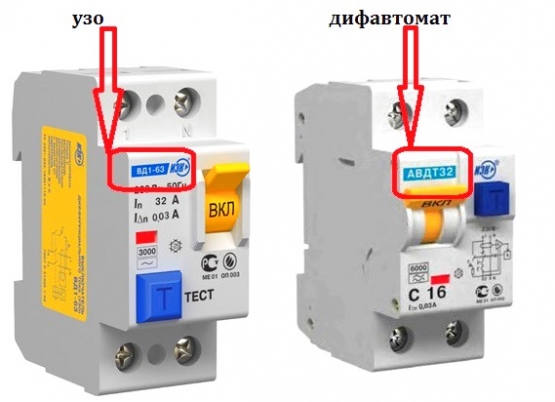

Для того чтобы внешне отличить УЗО от дифференциального автомата необходимо внимательно осмотреть эти оба устройства. На приборах отечественных производителей вы можете найти аббревиатуры ВД (выключатель дифференциальный) на УЗО и АВДТ (автоматический выключатель дифференциального тока) на дифавтомате.

Однако идентифицировать таким методом не получится тип устройства, если перед вами зарубежный прибор.

На каждом приборе есть его технические характеристики, поэтому необходимо обратить свое внимание на маркировку по номинальному току. Если на приборе указана сначала цифра, например, 16А как показано на фото ниже, значит перед вами УЗО.

Если же вначале идут латинские буквы B, C или D, а затем цифра, это означает что перед вами дифференциальный автомат.

Есть еще один вариант, как можно отличить УЗО от дифавтомата. На каждом приборе есть схема его включения. Однако на схеме УЗО будут отсутствовать тепловой и электромагнитный расцепитель, который есть в схеме дифавтомата. Это так же является важным отличием этих двух устройств.

Также, если говорить об отличиях этих приборов друг от друга, стоит отметить, что когда сработает дифавтомат, будет сложно выяснить, по какой причине произошло отключение. Например, случилось короткое замыкание или утечка тока. Хотя к положительным моментам дифавтомата можно отнести то, что он более удобен для монтажа, поскольку нужно устанавливать только один прибор, в отличие от УЗО. Однако в случае поломки придется менять все устройство.

В случае пары УЗО + автоматический выключатель при поломке нужно будет заменить только один из приборов.

К одному из минусов в эксплуатации УЗО можно отнести необходимость его периодической регулировки для правильной работы.

Узо или дифференциал. Что такое дифавтомат, как он работает и как его подключить

Основное отличие УЗО (его иногда называют дифрелем) от дифаавтомата заключается в расшифровке устройств: УЗО — устройство защиты от отключения, дифавтомат является дифференциальным (т.е. в данном случае многофункциональным) автоматическим выключателем.

Технический принцип работы УЗО, дифавтомата

Защитное устройство (УЗО) — электротехническое устройство, в состав которого входит модуль обнаружения разности токов, протекающих через устройство. То есть, если эта разница не соответствует заданному значению, контакты разомкнутся. Для обеспечения этого процесса в состав УЗО включаются отдельные элементы, способные обнаруживать, измерять дифференциальный ток и «принимать решение» о размыкании контактов. Последнюю операцию выполняет разъединитель, не содержащий элементов защиты электрической цепи от коротких замыканий и перегрузок.

Дифавтомат — это, по сути, блок, в котором объединены УЗО и отключающее устройство. Автомат защищает электрическую цепь от утечки тока (как УЗО) и одновременно прерывает подачу электроэнергии в случае короткого замыкания (КЗ) или перегрузок. Выполнение таких функций обеспечивается наличием в дифавтомате защиты от перегрева и перегрузок по току, что гарантирует защиту цепи и оборудования.

Отличие дифавтомата от УЗО

Функция защитного устройства – отключение электрической цепи только в случае утечки тока, т.е. в защите нуждается только включенное в сеть устройство. УЗО — это модуль, обнаруживающий утечку тока (например, при повреждении изоляции) и дающий команду силовому механизму отключить цепь. В то же время УЗО не может защитить сеть от перегрузок или коротких замыканий. Проще говоря, если в вашей проводке произойдет короткое замыкание или будут превышены все нормы нагрузки, все провода сгорят вместе с УЗО.

Дифференциальная машина представляет собой электрическую сборку, которая включает в себя как защиту от утечки тока, так и защиту от короткого замыкания, а также защиту от перегрузок. При этом дифавтомат защищает себя. Оба устройства можно отличить визуально. На дифреле есть обозначение большими буквами; например, «16А», что означает номинальный ток. Если на корпусе устройства перед большим числом стоит латинская буква, например, «С16», то перед вами дифавтомат («С» характеризует тип выпуска, рассчитанный на 16А) . Если устройства имеют обозначения на русском языке, то «ВД» будет означать, что у вас есть УЗО, если же написано АВДТ, то это «автоматический выключатель дифференциального типа».

Прежде чем приступить к пояснениям, чем УЗО и дифавтомат отличаются друг от друга, необходимо расшифровать, что подразумевается под названиями этих устройств. Итак, УЗО – это устройство защитного отключения, а расшифровывается как дифавтомат – дифференциальный выключатель. Те. УЗО защищает нас от электрического тока, а дифавтомат служит для защиты кабелей, проводов и электрооборудования от недопустимых токов — короткого замыкания и перегрузок.

Так что же это за устройства и чем они отличаются?

Определение

УЗО — устройство электрической защиты, оснащенное модулем обнаружения разности токов, проходящих через это устройство. Другими словами, когда дифференциальный ток превышает заданное значение, контакты размыкаются. УЗО обычно состоит из отдельных элементов, обнаруживающих, измеряющих (сравнивающих с заданным значением) дифференциальный ток и замыкающих/размыкающих электрическую цепь (разъединитель), и не содержит компонентов, обеспечивающих защиту проводки, подключаемых цепей или самого устройства.

Difamat – это УЗО и автоматический выключатель, смонтированные в общем корпусе. Дифавтомат применяется для защиты электропроводки от утечки тока (соответствует функциям УЗО) и для защиты электропроводки от коротких замыканий и перегрузок. Расположение термозащиты и модуля максимальной токовой защиты в дифавтомате гарантирует сохранность подключаемой электрической цепи и самого устройства. Таким образом, дифавтомат обеспечивает комплексную защиту как самого себя и оборудования, так и защищаемой цепи.

отличие

УЗО отличается от дифавтомата тем, что не защищает цепь и нагрузку, а также себя от токов короткого замыкания и токов превышения по перегрузке. УЗО, в отличие от дифференциального автомата, представляет собой устройство, защищающее нагрузку и цепь только при возникновении тока утечки. Поэтому УЗО, как и любое устройство, включенное в сеть, требует обязательной защиты. Его может обеспечить автоматический выключатель, установленный последовательно с УЗО. В результате автоматический выключатель защитит как цепь, так и включенное в нее УЗО от перегрузок и коротких замыканий. Те. в случае возникновения таких ситуаций машина отключит подачу питания на схему. В свою очередь УЗО защитит электрическую цепь и нагрузку, подключенную сразу после УЗО, от утечки тока (отключит питание). УЗО представляет собой модуль, устанавливающий утечку тока и исполнительное устройство в виде силового реле.

Современный дифавтомат представляет собой узел, состоящий из модуля дифференциальной защиты и автоматического выключателя. Кроме модуля обнаружения протечки и силового реле дифаавтомат обычно содержит электромагнитный и тепловой расцепитель.

Место находок

1. Стандартное УЗО, в отличие от стандартного дифференциального автомата, защищает нагрузку и цепь только при появлении тока утечки.
2. Дифавтомат применяется для защиты от утечки тока в электрической цепи (аналог УЗО) и, кроме того, для защиты от коротких замыканий и перегрузок электропроводки.
3. УЗО оснащено только модулем обнаружения разницы токов и силовым реле.
4. Дифференциальная машина состоит из УЗО, автоматического выключателя и обычно включает в себя электромагнитный и тепловой расцепители.
5. Применение УЗО и дифавтоматов в каждом конкретном случае зависит как от проекта электропроводки и электроснабжения, так и от защищаемого устройства, электрической схемы или размеров и технических характеристик помещения.
6. Стоимость дифавтомата обычно выше стоимости УЗО.

Для многих слова дифавтомат и УЗО ничего не значат. Но приходит время замены электропроводки в доме или начинается строительство коттеджа и о них постоянно упоминают специалисты, о необходимости защиты от повреждений. поражения электрическим током, и предлагают разные варианты. Здесь хозяину дома нужно сделать выбор, и правильный. Он хочет получить надежную защиту от электрического тока за разумные деньги, без переплаты и лишнего оборудования. Для этого нужно немного разобраться в устройствах, их назначении, отличиях, преимуществах и недостатках. Любому начинающему электрику будет полезно понять, чем отличаются дифавтоматы УЗО.

Назначение устройств защитного отключения

УЗО защищает изоляцию электропроводки и предотвращает возникновение пожара. И защищает человека от воздействия электрического тока при прикосновении к частям приборов, на которые подается фазное напряжение.

УЗО срабатывает при перекосе токов в фазном и нулевом проводах защищаемой электрической сети.

Это случается, когда происходит пробой изоляции и появляются дополнительные утечки. Прохождение тока через неподходящие материалы может вызвать пожар. В зданиях с ветхой электропроводкой довольно часто возникают пожары из-за повреждения изоляции.

Еще один опасный случай – прикосновение к токоведущим частям устройств, которые в нормальном состоянии не должны находиться под напряжением. Ток начинает течь на землю через человека, минуя нулевой провод. В этом случае автоматический выключатель не сработает, так как для его отключения нужны токи не менее десятков ампер. Для жизни человека опасны токи от 30 мА и выше. Способность УЗО реагировать на 10-30 мА является надежной защитой от воздействия электричества.

Следует знать, что УЗО не обеспечивает защиту от сверхтоков, в этом основное отличие УЗО от дифавтомата. В ситуации, когда есть только УЗО и произошло короткое замыкание, устройство никак не отреагирует, а также может сгореть. Отдельно, без автоматического выключателя, не используется.

Если стоит вопрос, что выбрать — УЗО или дифавтомат — нужно понимать, что вместе с УЗО обязательно придется устанавливать в цепь автоматический выключатель.

Назначение дифференциальной машины

Дифавтомат применяется для защиты электрической сети от перегрузки, короткого замыкания и утечки. Помимо возможностей УЗО, оно выполняет функции автоматического выключателя.

Бывает, что человек подключает к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных устройств. В таких условиях неизбежен перегрев проводников. Или, скажем, при включении электродвигателя вал заклинивает, обмотка начинает греться, через какое-то время происходит пробой с последующим замыканием проводов. Во избежание этого устанавливается дифавтомат. Если превышение тока будет значительным, то дифавтомат в течение нескольких секунд, не дожидаясь расплавления изоляции, отключит линию, предотвратив тем самым возгорание.

Скорость отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель. Если ток, протекающий по линии, превышает номинальный ток более чем на 25 %, то примерно через час устройство отключит линию, сработает тепловой расцепитель. Если превышение больше, то отключение произойдет намного раньше. Время отклика можно определить из времятоковых характеристик, приведенных для каждого устройства.

Внешний вид

Общая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО. Для однофазной сети корпуса этих устройств имеют размеры, равные двум корпусам однополюсного выключателя. На каждом из них есть кнопка тестирования, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от установки дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

• по надписям на передней панели;
маркировка
• ;
Функциональная схема
• .

Обычно в верхней части устройства под названием производителя находится название устройства. Например, ВД и некоторые цифры. ВД означает дифференциальный выключатель, то есть это УЗО. Если присутствует аббревиатура АВДТ (аббревиатура выражения: выключатель дифференциального тока), то это дифавтомат. В случае повреждения надписи на передней панели производитель предусмотрительно выдавил название устройства на боковой стороне устройства. Правда, для определения типа устройства придется снять его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Иностранные поставщики не заморачиваются по этому поводу. Поэтому приходится ориентироваться в маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО оно пишется цифрой, например 16 А, значит, устройство будет нормально работать при токах, не превышающих 16 ампер. Основной характеристикой для него является значение тока отключения.

Для дифавтомата помимо тока утечки важна времятоковая характеристика. От него зависит, при каких токах перегрузки и как быстро прибор отключится. Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинального значения, при котором устройство мгновенно сработает. Если на передней панели есть надпись, например, «С16», то перед вами дифавтомат. Электромагнитный расцепитель этого дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на лицевой панели можно увидеть изображение магнитопровода дифференциального трансформатора, контрольного резистора, трех ключей и обмотки управления. Два ключа отключают фазный и нулевой провода при токах утечки, превышающих уставку. Третий ключ нужен для того, чтобы ток, ограниченный резистором, протекал, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата кроме схемы УЗО показан ключ, подключенный к фазному проводу на выходе трансформатора. Или, может быть, другое изображение. Вместо дополнительной клавиши показан квадрат с цифрой внутри положительной синусоиды и прямоугольный импульс. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс — тепловой расцепитель.

Прочие отличия

Уже из назначения устройств становится понятно, в чем между ними разница. Дифавтомат более универсален, в него входит. Но, помимо функций и внешнего вида, есть и другие отличия.

Цена

Важным отличием является цена. Дифференциальный автоматический выключатель намного дороже по цене, чем УЗО. Даже если УЗО функционально приравнять к дифавтомату, подключив дополнительный автоматический выключатель, стоимость дифавтомата все равно будет выше.

Размеры и ремонтопригодность

Объем, занимаемый такой конструкцией за счет дополнительного станка, будет в полтора раза больше места под дифаавтомат. Это имеет значение для небольших электрических панелей. Но ремонтопригодность устройств с равным функционалом лучше в системе УЗО+автомат, чем просто дифавтомат. К тому же сразу становится понятной причина отключения — токи утечки или перегрузки в сети.

Соединение

Зато при установке дифференциального выключателя можно не думать о том, как установить УЗО, подключить его до или после автомата. На самом деле большинство специалистов рекомендуют сначала устанавливать автоматический выключатель, а затем дифференциальный.

Что касается УЗО, то тут два варианта. Если УЗО устанавливается на несколько групп потребителей, то оно идет первым, затем автоматические выключатели на каждую группу. Если одна линия защищена одним УЗО и одним автоматом, то первым идет автомат.

Еще один момент, который следует учитывать при выборе между дифференциальным автоматом и автоматом с УЗО+. Это надежность устройства. Как известно, чем проще устройство, тем оно надежнее. В этом плане дифавтомат проигрывает.

Итак, основное отличие дифавтомата от УЗО – это их функции, маркировка, стоимость, способ подключения и место, занимаемое в щитке. Что лучше использовать, каждый хозяин решает самостоятельно. Главное правильно подключить все устройства и обеспечить надежную защиту от возгорания или поражения электрическим током.

Защитные устройства, применяемые в электросети дома, предназначены для защиты электропроводки от возможных неисправностей. Значит — и для защиты человека от поражения электрическим током. Есть два распространенных устройства – УЗО и автомат. Рассмотрим, что они из себя представляют и в чем между ними разница.

• 1 из 1

На фото:

Дифференциальная машина. Представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения только в том, что упрощаются процессы установки и подключения, а также немного экономится место внутри распределительного щита. Во всем остальном дифференциальный автомат не имеет преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты производства Siemens.

Автоматический выключатель

(в просторечии «автоматический») и устройство защитного отключения (УЗО) являются двумя наиболее распространенными типами указанных устройств. Какая между ними разница и что такое «автоматы» и УЗО.

Автоматический выключатель

Управляет силой тока в цепи . Его задача – предотвратить возникновение так называемых перегрузок по току, сила которых превышает максимально допустимое значение для данной проводки.

На практике такая ситуация может возникнуть при подключении слишком большой нагрузки (большое количество мощных электроприборов) или из-за короткого замыкания (контакт фазного и нулевого проводов — в большинстве случаев это связано с нарушением изоляции).

Сила тока в цепи, управляемой автоматом, увеличивается, и при достижении критического значения устройство моментально обесточивает проблемный участок сети.

Типы автоматических выключателей:
