Подключение розетки rj 45. Как подключить интернет розетку

Опубликовано: 22.05.2016

Содержание

1. Подключение интернет розетки
2. Как подключить интернет розетку rj 45 по цветам
3. Как обжать розетку rj 45

Подключение интернет розетки

В настоящее время предлагаются услуги wi-fi  интернета и проводного. Проводной интернет более качественный, чем беспроводной wi-fi, поэтому проводная связь еще не потеряла свою актуальность.

Провода для проводного интернета укладываются по стенам в пластиковых трубах, под плинтус и выводятся на компьютерные розетки rj 45.Подключение розетки rj 45 можно сделать своими руками, несмотря на кажущуюся сложность и большое число проводов.

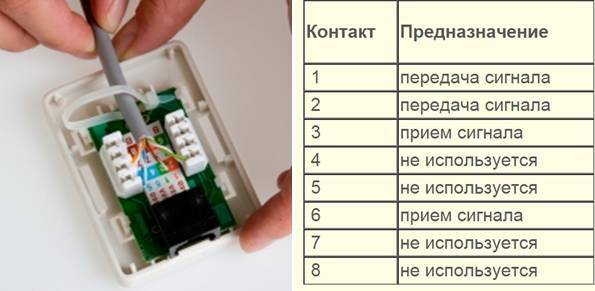

Подключение интернет розетки происходит не, как обычно, скруткой или пайкой, а обжимом, также подключается и коннектор rj 45 (ответная часть розетки).

Корпус коннектора прозрачный, через него хорошо видны цвета проводов.Через коннектор rj 45 подключается компьютер к модему, он же используется для подключения двух или нескольких компьютеров, когда необходимо организовать домашнюю сеть.

Клещи для коннектора

Метод подключения коннектора для модема и домашней сети одинаков, различие только в схеме подключения проводов.

Как подключить интернет розетку rj 45 по цветам

В настоящее время существует 2 способа подключения кабеля по цветам — это Т568А и T568B, для нас приемлем вариант подключения по цветам В. Кабель с цветными проводами может иметь две пары скрученных цветных проводов или четыре пары. Четырех парный кабель имеет пропускную способность до 10 Гб/с.

Два способа подключения цветных проводов к коннектору

Поэтому лучше использовать его, чем двух парный кабель со скоростью до 100 Мб/с. Хотя сейчас подключают интернет с пропускной способностью до 100 Мб/с, нужно рассчитывать на увеличение скорости интернета от провайдера. Лучше сразу подключить 4-х парный кабель, и стоит он немного дороже.

Как обжать розетку rj 45

Чтобы обжать розетку и коннектор rj 45 используют недорогие клещи. При их отсутствии можно эту операцию сделать с помощью отвертки и бокорезов. В первую очередь снимают изоляцию с кабеля на 7 см.

Далее раскручивают четыре пары цветных проводов, экранирующий провод (если таковой имеется), можно откусить или отогнуть. Раскладывают провода по цветам и обрезают до 10 мм, так чтобы изоляция кабеля была выше защелки. Берут коннектор защелкой вниз и вставляют провода в специальную дорожку до упора.

Расположение цветов на кабеле



Далее держась за кабель, заводят коннектор в клещи. Если коннектор правильно лег в гнездо, то усилие на ручки клещей будет не большое.

Как правильно расположить кабель и провода в коннекторе

Если чувствуете излишнее усилие на клещи, проверьте посадку коннектора в гнезде.  Выступы на клещах направляют провод на специальные ножи в пазах, которые режут изоляцию и обеспечивают надежный контакт. Если у вас процесс обжима не получился с первого раза, повторить его можно только на новом коннекторе. Поэтому их желательно иметь в запасе.

Правильный обжим коннектора

Компьютерные розетки rj 45 или розетки для витой пары бывают встроенными, для установки в стенах, и наружными для наружной установки.  Устанавливаются они легко. Для внутренней установки делают проем в стене, и крепят пластиковые короба, в которых устанавливают рабочую часть розетки и закрывают декоративной панелью. Монтаж наружных розеток тоже не вызовет никаких затруднений.





Помогла вам статья?

Как правильно обжать коннектор RJ-45 с 4 и 8 жилами

Прокладка локальной сети, как и подключение к интернету, требует не только специального сетевого оборудования, но и наличия еще одной маленькой, но крайне важной детали – соответствующего кабеля, которым и будет производиться коммутация отдельных устройств.

Кабель этот, соответственно, носит название «коммутационный шнур» или «патч-корд» и состоит из самого кабеля и двух стандартных разъtмов. И поскольку иногда возникает необходимость их самостоятельной установки, мы решили подробнее рассказать о том, как обжать коннектор RJ-45 и подключить его к оборудованию.

Немного теории

Привычное для многих название коннектора RJ-45 на самом деле ошибочно, поскольку непосредственно разъем называется 8P8C (8 позиций, 8 контактов) и фактически является универсальным, а «Ар-Джей-45» – это название стандарта обеих частей разъема (вилки и розетки) и схемы их подключения. Самое важное в этом то, что при подключении могут использоваться далеко не все контакты, а порядок отдельных проводов может меняться в зависимости от предназначения получаемого кабеля.

Сам кабель также называется витой парой. Он бывает двух типов, в зависимости от количества жил – отдельных проводков, расположенных внутри общей изоляции:

• 4 жилы – более дешевый, рассчитан на пропускную способность не более 100 Мбит/с. Из-за дешевизны используется большинством интернет-провайдеров.
• 8 жил – дорогой, обеспечивает скорость соединения до 1000 Мбит/с и обычно применяется для монтажа высокоскоростных сетей.

Витая пара изначально не имеет коннекторов (если, конечно, речь идет не о готовом патч-корде), и их установка (обжимка) может потребоваться в разных случаях:

• при самостоятельном изготовлении коммутационного шнура необходимой длины,
• при замене старого разъема, пришедшего в негодность, например, из-за повреждения одной из жил на интернет-кабеле, входящем в квартиру.

Учитывая все вышесказанное, стоит рассмотреть, как обжать коннектор для интернета обоих типов – с 4 и 8 жилами. Соответственно, для работы вам потребуется кусок витой пары подходящей длины и несколько новых RJ-45.

Как обжать коннектор с 4 жилами

Для начала нужно подготовить конец кабеля, удалив общую изоляцию. 2-2,5 см будет более чем достаточно. К слову, эту процедуру можно выполнить обычным канцелярским ножом, но монтажники обычно используют специальное оборудование – стриппер.

Это отдельный инструмент, который позволяет аккуратно и быстро надрезать изоляцию, не повредив жилы провода.

Далее нужно примерно прикинуть, какой длины должны быть жилы, прислонив их к боковине прозрачного коннектора. Должно соблюдаться 2 условия: концы жил при расположении внутри должны упираться в переднюю стенку разъема, а общая изоляция заходить под фиксирующую планку – выступ у основания разъема. Лишнюю длину жил можно обрезать. Каждую отдельную жилу зачищать не нужно.

Следующий шаг один из самых важных – необходимо соблюсти порядок жил. При обжимке 4-жильного кабеля он всегда одинаков, но цвета жил в витой паре от разных производителей могут отличаться. Правильный порядок и номера каналов, в которых нужно разместить жилы, указаны на иллюстрации ниже, но вместо синих жил в кабеле также иногда встречаются зеленые. К слову, в данном случае обжимка выполнена с ошибкой – общая изоляция не входит в коннектор и не зафиксирована прижимной планкой, что в итоге приведет к более быстрому повреждению проводов.

Когда жилы будут расставлены по местам, приходит черед второго специального инструмента – кримпера. Он также называется обжимными клещами или просто «обжимкой». Моделей клещей существует множество, но основная задача у них одна – сильно прижать контакты на коннекторе, пробив ими изоляцию на каждом проводе и тем самым обеспечив надежный контакт с самой медной жилой. Кроме того, многие модели кримперов также оснащаются стриппером, что позволяет монтажникам носить с собой один инструмент вместо двух.

После того, как коннектор будет вставлен в клещи, останется лишь сжать рукоятки и следить за тем, чтобы жилы не выскользнули в момент обжима.

Как обжать коннектор с 8 жилами

Подготовительный этап и список инструментов в этом случае абсолютно такие же. Меняется только порядок расположения жил в коннекторе. И поскольку их 8, заняты будут все гнезда. Правильный порядок выглядит следующим образом:

Как обжать коннекторы на патч-корде?

Рассмотренный пример отлично иллюстрирует, как установить один разъем, например, на кабеле, подведенном в квартиру или офис. Но что делать в случае с патч-кордом? Как правильно коннектор разместить со второго конца, а точнее, в каком порядке расположить в нем жилы?

Существуют 2 стандартные схемы установки:

Прямая (Straight-through) – жилы размещаются во втором коннекторе в том же порядке. Подобная схема изначально предназначалась для подключения устройств через свитч или роутер.

Перекрестная (Cross-Over) – во втором коннекторе меняются местами бело-зеленый и бело оранжевый, а также зеленый и оранжевый провода. Эта схема использовалась для подключения одинаковых устройств, например ПК к ПК.

В настоящий момент все современные устройства сами могут определять тип подключенного патч-корда, поэтому можно всегда использовать только прямую схему, как наиболее простую, и все будет прекрасно работать.

Что ж, непосредственно на заглавный вопрос – как правильно обжать коннектор RJ-45 – мы ответили, но напоследок стоит рассмотреть еще два вопроса, которые могут появиться у того, кто занимается обжимкой впервые.

Как обжать коннектор без инструмента?

Если установка коннектора – разовая работа или вынужденная мера, кримпер можно не покупать. Вполне аккуратно можно обжать разъем шлицевой отверткой. Сделать это чуть сложнее: нужно придерживать кабель, чтобы проводки не выскочили из гнезд, и по очереди сильно надавливать на каждый контакт кончиком отвертки. Главное, убедиться, что нажим был достаточно сильным и каждый контакт пробил изоляцию.

Как снять коннектор?

Разъемы RJ-45 – одноразовые, то есть специалисты не занимаются их демонтажем, а просто отрезают и переобжимают конец витой пары заново. В быту может возникнуть ситуация, когда кабель нужно обжать «здесь и сейчас», а нового коннектора в запасе нет. В этом случае контакты можно аккуратно извлечь иголкой, поддев их с одной стороны и постепенно раскачивая. Задача эта сама по себе достаточно сложная и занимает много времени, к тому же еще и сами маленькие контакты выпадают из коннектора, но если других вариантов решения проблемы нет, как временную меру это решение вполне можно использовать.

Как подключить разъем RJ45

Если вы будете устанавливать или обслуживать локальную сеть (LAN), одна из самых важных вещей, которую вы должны знать, это как подключить кабели Cat5, Cat5e, Cat6 и более новые сетевые кабели с Разъемы RJ45. Доверьтесь нашему пошаговому руководству, которое проведет вас через ваш проект.

КОНТРОЛЬНЫЙ СПИСОК ПРОЕКТА
Уровень опыта: Продвинутый
Необходимое время: 5-10 минут
Шаги: 9
Расходные материалы: разъемы EZ RJ45 (по 2 на кабель), модульный инструмент для обжима/отрезания кабеля, инструмент для зачистки проводов

---



ШАГ 1



Используя обжимной инструмент, обрежьте конец кабеля, который вы подключаете, чтобы убедиться, что концы токопроводящих проводов ровные.



ЭТАП 2



Соблюдая осторожность, чтобы не повредить внутренние проводники, снимите примерно 1 дюйм оболочки кабеля с помощью модульного обжимного инструмента или инструмента для зачистки кабеля.



ЭТАП 3



Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару, чтобы в итоге получилось 8 отдельных проводов. Максимально распрямите провода, так как они должны быть очень прямыми для правильной вставки в разъем.













---

ЭТАП 4



Держите кабель концами от себя. Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок в следующем порядке: белый/оранжевый, сплошной оранжевый, бело/зеленый, сплошной синий, бело/синий, сплошной зеленый, белый /коричневый, сплошной коричневый.



---



ЭТАП 5



Удерживая разъем RJ45 так, чтобы его контакты были обращены от вас, а сторона вилки и зажима была обращена вниз, аккуратно вставьте сплющенные, расположенные провода в разъем, проталкивая их, пока концы проводов не выйдут из контактов. Для прочности соединения также вставьте как можно большую часть оболочки кабеля в разъем.



ЭТАП 6



Убедитесь, что концы проводов, выходящие со стороны контактов разъема, расположены в правильном порядке; если нет, удалите их из разъема, переставьте в правильном порядке и снова вставьте. Помните, что после того, как разъем обжат на кабеле, он станет постоянным. Если вы поймете, что после терминации была допущена ошибка в порядке проводов, вам придется отрезать разъем и начать все сначала!



ЭТАП 7



Вставьте подготовленный разъем/кабель в разъем RJ45 обжимного инструмента. Крепко сожмите ручки щипцов вместе, пока вы не сможете двигаться дальше. Отпустите ручки и повторите этот шаг, чтобы обеспечить правильный обжим.















---

ЭТАП 8



Если ваш инструмент для обжима не обрезает концы проводов автоматически после заделки, осторожно обрежьте концы проводов, чтобы они находились как можно на одном уровне с поверхностью разъема. Чем ближе будут обрезаны концы проводов, тем лучше будет окончательное штекерное соединение.

---

ШАГ 9



После завершения первого подключения повторите процесс на противоположном конце кабеля.



---

Покупайте в CableOrganizer® провода, обжимные инструменты, инструменты для зачистки проводов, разъемы RJ45 и другие элементы управления кабелем.

Похожие материалы

Модульные вилки RJ11 и RJ45

Обжимной инструмент для тяжелых условий эксплуатации

25-парный кабель Cat5e и Cat3 Bulk

Выбор правильной клеммы — разъем Keystone, разъем RJ45 и разъем Fi

Сотрудникам компании trueCABLE часто задают множество вопросов о правильном кабеле, необходимом для конкретной установки. До сих пор мы приложили все усилия, чтобы объяснить все о типах кабельных оболочек, категориях и о том, нужен ли вам экранированный кабель Ethernet или нет. Также возникают вопросы об увольнениях. Здесь все может стать немного сложнее, и то, как вы подключаете кабель, может варьироваться в зависимости от установки. Существует определенный лучший способ сделать это, а также способ «это сработает» для подключения кабеля. Тем не менее, как получить максимальную отдачу от кабеля Ethernet и получить наилучшую отдачу от вложенных средств? Откуда вы знаете, что вы получите наилучшую возможную производительность? Все ли окончания равны? Вот что ответит этот блог. Возьмите кофе, так как это обсуждение будет немного запутанным и, вероятно, введет некоторые термины, которые вы раньше не слышали.

Кроме того, примите участие в нашей викторине по поиску соединителей! Ответьте на пару вопросов, и пусть trueBOT поможет вам найти идеальное соединительное оборудование для сопряжения с низковольтным кабелем.

Мы не можем говорить о том, какие концевые заделки лучше всего, не говоря о том, что представляет собой традиционная структурированная кабельная система. Если бы вы вошли в коммерческое офисное здание и увидели в каждом офисе ключевую розетку (розетку), а затем централизованную «серверную комнату», куда подключается все оборудование, вы просто увидели бы структурированную кабельную систему. Структурированные кабельные системы содержат:

Конечно, вариаций на эту тему столько же, сколько инсталляций. Нет двух одинаковых. Даже в домах, имеющих доступ в Интернет с помощью Ethernet-кабеля любой длины, имеется небольшая структурированная кабельная система, которая (концептуально) не сильно отличается от коммерческой. Это даже включает в себя настройку одного устройства, такого как кабельный модем «все в одном», маршрутизатор и точка доступа Wi-Fi. Он может быть маленьким и компактным, но идея остается прежней. У вас есть централизованная точка для вашей сети, и она излучается наружу с помощью WiFi и, возможно, даже кабелей Ethernet. На самом деле, вероятно, есть соединительные кабели, которые вы купили в магазине. Знаешь, ту, которую ты подключил из своего комбо-интернета «штучка» к телевизору?

Таким образом, учитывая, что существует общепринятый способ прокладки и организации кабеля Ethernet, существует также общепринятый способ правильной заделки кабеля Ethernet, и он может различаться в зависимости от того, что вы делаете.

Если вы думаете, что кабель Ethernet имеет что-то на обоих концах, вы правы! Вы должны заделывать кабель с обоих концов, иначе он не будет работать. Завершить просто означает установить физическое/электрическое соединение с каким-либо соединительным устройством, чтобы вы могли подключить что-то к нему или подключить его к чему-то другому. Скорее всего, у вас в голове есть картинка, говорящая о том, что расторжение выглядит так:

Обычный штекер 8P8C (также известный как RJ45)

На рисунке выше вы видите наиболее заметный тип разъема, известный как разъем RJ45. На самом деле это действительно разъем 8P8C (восьмипозиционный — восьмиконтактный), но люди обычно неправильно называют его «RJ45». Мы будем придерживаться неправильного пути для простоты. Если вам интересно, почему этот кусок пластика может вызвать такую ​​путаницу в именах, см. Что такое разъем RJ45?

Если вы когда-либо бежали в магазин или покупали в Интернете кабель «Ethernet» длиной 10 футов, у которого были оба этих пластиковых разъема на обоих концах, значит, вы купили соединительный кабель. Идея заключается в том, что вы можете использовать этот соединительный кабель для подключения телевизора к маршрутизатору/коммутатору (другими словами, вы подключили его). Вероятно, это ваше представление о том, как должен выглядеть весь Ethernet-кабель, и если вы зашли на веб-сайт trueCABLE и купили большой рулон кабеля Cat6A Unshielded Riser без разъемов, вы также, вероятно, предположили, что вам нужно использовать один и тот же разъем на обоих концах. Ну, это не только неправильно, это на самом деле наименее желательный способ ведения дел. Подробнее об этом позже.

Возможно, вы тоже сталкивались с чем-то подобным и не были полностью уверены в том, какова его функция:

Типичный домкрат для трапецеидального искажения (обычно устанавливается на лицевой панели стены)

Если вы присмотритесь, вы увидите порт на передней части гнезда. Это то, что вы увидите, когда домкрат Keystone установлен на стене. Как оказалось, именно туда идет штекер RJ45….

Еще одна безделушка, которая используется в структурированных кабельных системах (но, возможно, реже), называется полевой оконечной вилкой и выглядит как что-то среднее между разъемом RJ45 и трапециевидным разъемом:

Экранированная оконечная заглушка

Многие люди не знают, что такое заглушки и для чего они используются. Он заканчивается как гнездо трапецеидального искажения без инструментов, но в конечном итоге становится RJ45! Странно, да? Что ж, вы довольно быстро узнаете, насколько эффективны вилки для полевой терминации и почему они так желательны в кратчайшие сроки. Продолжай читать!

Наконец, есть патч-панель . Патч-панели не будут подробно обсуждаться здесь, но достаточно сказать, что они представляют собой домкраты Keystone на стероидах. По сути, патч-панель представляет собой от 8 до 48 разъемов Keystone, интегрированных в один большой блок, монтируемый в стойку или на стену. Они могут быть в ударном или безинструментальном исполнении. Это централизованная точка крепления для всех ваших кабельных трасс, которая часто монтируется в стойку, настенный корпус или иным образом вне поля зрения. Вот два примера:

Небольшая коммутационная панель с восемью портами, изготовленная Legrand для их корпуса 9.0184

12 PART PATCHELEST PATCH, где вы можете защелкиваться в каком-либо стандартном бренде Keystone Jacks

Какой вид завершения вы должны использовать?

В предыдущем разделе я представил вам несколько примеров того, как заделывать концы большого Ethernet-кабеля. Какой из них лучше? Что ж, дискуссия о «лучшем» сводится к тому, что вы делаете, насколько профессионалом вы хотите быть и насколько хорошо вы хотите, чтобы ваш кабель работал.

Если говорить о формальных структурированных кабельных системах, то выбор вполне очевиден, для установки следует использовать подход «стойка к гнезду». Что это за фигня? Это означает, что коммутационная панель подключается к гнезду трапецеидального искажения или гнездо трапецеидального искажения к гнезду трапецеидального искажения. Затем вы используете патч-кабели на обоих концах постоянной связи для подключения ваших материалов. Как только вы подключите соединительные кабели, вы создадите общий канал. Нам нужно снова определить еще несколько терминов, и на этот раз с картинками и диаграммами, которые помогут проиллюстрировать идею.

Очень простая диаграмма «стойка-гнездо», показывающая постоянные соединения (синий) и общие каналы (синий + серый на обоих концах)

Как это выглядит в миниатюре?

Два соединительных кабеля, два разъема трапецеидального искажения и сплошной медный кабель посередине. Это известно как канал. Каналы всегда заканчиваются штекерами. ВСЕГДА.



Если речь идет о двух трапецеидальных искажениях с медным кабелем между ними, но без коммутационных кабелей, то это называется постоянным соединением. Постоянные ссылки никогда не заканчиваются мужской вилкой. НИКОГДА.

В профессиональной установке (коммерческой или жилой) следует использовать именно этот тип установки. В коммерческом мире это выглядит как большая телекоммуникационная комната (или комнаты) с семифутовыми стойками и большими коммутационными панелями. В жилом мире это, вероятно, выглядит как структурированный медиа-корпус высотой 36 дюймов с 12-портовой коммутационной панелью внутри. Идея та же, только задействованы совсем другие размеры.

Здесь важно подчеркнуть, что соединительные кабели изготавливаются на заводе и приобретаются в зависимости от необходимой длины с уже заделанными концами. Отраслевые рекомендации и лучшие практики диктуют, что вы не подключаете вилки RJ45, за исключением ограниченных обстоятельств. Эти обстоятельства вращаются вокруг PoE (Power over Ethernet) для питания точек доступа Wi-Fi и IP-камер наблюдения. Вы будете использовать вилку RJ45 только на одном конце. Другой конец представляет собой либо патч-панель, либо разъем трапецеидального искажения, подключенный с помощью готового патч-кабеля к коммутатору PoE.



Для получения дополнительной информации о том, чем заводские соединительные кабели отличаются от цельномедных кабелей Ethernet и что и где использовать, см. Что такое соединительный кабель Ethernet?



Этот тип линии известен как MPTL (Modular Plug Terminated Link), и существует два способа ее создания:

• RJ45 8P8C plug
• Вилка полевой оконечной нагрузки

Как это выглядит? Ну, у нас есть еще один миниатюрный мокап, чтобы показать. Вернее, их два.



Работа MPTL с заглушкой полевой оконечной нагрузки

901 89 Сеть MPTL со штекером RJ45 8P8C

Общим для этих двух линий MPTL является то, что обе они используют гнезда трапецеидального искажения одновременно. конец и какой-то штекер на другом. Идея состоит в том, чтобы подключить один конец к устройству, которому нужны данные и питание по тому же кабелю, следовательно, PoE.

Здесь у нас есть два прогона MPTL, объединенные в каналы. Теперь они являются каналами, потому что на одном конце есть соединительный кабель, а на другом конце штекер. Помните, что каналы всегда заканчиваются мужскими штекерами. ВСЕГДА.

Преимущество заглушки полевого подключения. Несмотря на то, что оба вышеупомянутых участка MPTL в конечном итоге работают одинаково, с заглушкой полевой терминации работать намного проще. Причина в том, что вилка полевой терминации не чувствительна к установке и подходит для гораздо большего разнообразия толщин кабелей Ethernet. Обычные старые вилки RJ45 8P8C чрезвычайно чувствительны к установке, и это подробнее обсуждается ниже. Конечно, вилка полевой терминации может быть слишком большой для вашего приложения и не помещаться внутри корпуса камеры или точки доступа Wi-Fi, что заставит вас использовать вилку RJ45 8P8C. Бывает.

«Другой» способ…

Наименее желательный способ построения общего канала (со штекерами на обоих концах) — это использовать штекеры RJ45 8P8C с обеих сторон и сделать так, чтобы весь канал (, известный как патч-корд) как канал ). Проблемы, которые вы можете создать для себя, разнообразны:

• Меньше гибкости. Слишком много кабеля? Очень жаль. Теперь надо его куда-то свернуть. Слишком мало кабеля? Это будет головная боль!
• Снижение производительности. В штекерах RJ45 нет «секретного соуса» внутри, чтобы помочь вашему кабелю Ethernet. В конце концов, это просто глупые кусочки пластика с восемью золотыми контактами внутри.
• Установка становится настоящей проблемой . Чтобы вилки RJ45 8P8C работали хорошо (или вообще), рассматриваемая вилка должна почти идеально подходить к вашему кабелю. Как узнать, хорошо ли вы подходите? trueCABLE испытывает трудности при тестировании всего вместе на совместимость, однако производственные допуски могут иногда вызывать проблемы. Используете кабель одного производителя и вилку другого? Удачи в этом, если только оба производителя тщательно не задокументировали свои продукты. Дополнительные сведения о правильном подключении разъема RJ45 см. в разделе Выбор правильного разъема.

Вот мини-макет цельного медного кабеля Ethernet, объединенного в каналы различных типов. Верхний наименее желателен, если только вы не купили готовый патч-корд.



В конце концов, все они являются каналами, потому что все они заканчиваются штекерами

Эта старая черная магия патч-панели и полевые Во всех концевых заглушках используются печатные платы (печатные платы) внутри, которые имеют рейтинг компонентов и помогают импедансу соответствовать вашему кабелю. Эти аксессуары также имеют рейтинг категории, что означает, что для кабеля Cat6 вы должны использовать разъем Cat6 для трапецеидальных искажений. Это их «секретный соус», и данные о производительности показывают это.

Разъемы RJ45 на обоих концах, даже если они почти идеально подходят, обеспечат менее чем звездную производительность (но, вероятно, работают достаточно хорошо, поскольку технология Ethernet прощает ошибки).

В ходе тестирования кабеля я использую Fluke DSX-8000 CableAnalyzer и продемонстрирую разницу в производительности при различных способах построения каналов. Существует определенный и принятый способ надлежащей сертификации в полевых условиях, и то, как вы тестируете кабельную трассу, зависит от:

• Как тестируемый кабель был терминирован (имеем ли мы дело с патч-кордом, общим каналом, MPTL-трассой или Постоянная ссылка?)
• Пробный пуск может быть узким или более допустимым в зависимости от конструкции кабелепровода
• Категория кабеля также определяет тест

В зависимости от тестового прогона и используемых адаптеров тестируется ряд параметров, таких как перекрестные помехи, обратные потери, вносимые потери, возможности PoE и другие.

Результаты испытаний Fluke:

В первом столбце показано, как я построил кабельную трассу. Второй столбец показывает, прошел ли он или не прошел. В третьем столбце показан предел испытаний (герметичность), который использовался в зависимости от того, как он был сконструирован, а в пятом столбце показано, насколько хорошо кабель прошел испытание. Другими словами, он показывает доступный запас. Чем выше высота, тем лучше результаты. Пятая колонка чрезвычайно полезна, потому что, несмотря на то, что многие тесты будут пройдены, некоторые из них пройдут… лучше ….чем другие.

Установка и методы испытаний:

• Один и тот же сегмент кабеля использовался для всех испытаний, чтобы свести к минимуму различия в качестве кабеля
• Кабель Cat6 Unshielded Riser был использован в качестве испытуемого.
• Fluke DSX-8000 проходит калибровку
• Температура окружающей среды составляла 68 градусов по Фаренгейту, что идеально подходит для полноразмерных испытаний, в зависимости от теста. Постоянные ссылки могут иметь длину 295 футов. Полные каналы могут иметь длину 328 футов при добавлении соединительных кабелей. Да, температура может сильно повлиять на допустимую длину. Дополнительную информацию см. в разделе «Влияние температуры на длину кабеля Ethernet».

Основные выводы из приведенных выше данных:

• Как и предполагалось, наилучшая производительность была достигнута при постоянном подключении (гнездо к гнезду, что для наших целей эквивалентно подключению коммутационной панели к гнезду). Это был тест, который показал запас NEXT 7,8 дБ, а тест постоянного канала — очень жесткий тест.
• Следующая лучшая производительность была получена при прогонах MPTL, в миксе которых участвовало по крайней мере одно гнездо для трапецеидальных искажений. Используемый тест (Cat6 MPTL) такой же жесткий, как и тест постоянного канала. Запас немного уменьшился, так как на одном конце кабельной трассы использовался какой-то тип RJ45.
• Наихудшая производительность была отмечена, когда полная длина кабеля была заделана с обоих концов обычными старыми разъемами RJ45. Это не удалось по возвратным потерям, что не является неожиданным. Незначительная переменная установки вызвала это на кабеле и вилке, которые были протестированы ранее и прошли проверку. Это хит или мисс предложение. Тест, который я провел, был самым сложным из всех… тест PCA или патч-корд.
• Тем не менее, та же самая «исправление, как канал» RJ45 — RJ45, завершившая работу, которая не удалась, была протестирована снова, но на этот раз в гораздо более разрешительном тесте канала. Этот тест предполагает, что кабельная трасса будет подключена от одного питаемого устройства напрямую к другому (например, к телевизору). В этом сценарии это можно сделать, даже если более строгий тест не прошел. Однако это ЕДИНСТВЕННЫЙ сценарий, когда он будет работать нормально. Внедрение любого другого компонента может привести к сбою.

Итак, как вы можете видеть, существует несколько способов прокладки кабеля Ethernet, и в зависимости от того, как вы это сделаете, вы можете получить совершенно разные результаты. Знание наиболее предпочтительного способа заделки кабеля для обеспечения наилучшей производительности и надежности (не говоря уже о гибкости) окупится в долгосрочной перспективе!
