Как подключить двигатель от стиральной машины, подключение электродвигателя

Содержание:

  1. Какие варианты использования двигателя существуют?
  2. Инструкция по подключению
  3. Видео

Какой бы надежной и долговечной ни была стиральная машина, рано или поздно она окончательно выходит из строя. У пользователя возникает вопрос: что делать с нерабочим агрегатом? Можно отдать сломанную технику в сервисный центр, где повторно используют рабочие детали. Но почему бы не сделать это самостоятельно и не применить элементы машинки-автомат себе во благо? В данной статье мы рассмотрим, для чего пригодится электромотор и как правильно подключить двигатель от стиральной машины к другим приборам.

Двигатель от старой стиральной машины можно использовать в других приборах

Какие варианты использования двигателя существуют?

Электродвигатель – дорогостоящая деталь, которая зачастую остается в рабочем состоянии даже после износа агрегата в целом. Не все догадываются, для чего можно повторно использовать данный элемент, тем самым дав ему вторую жизнь. Вот несколько вариантов устройств, для которых необходим мотор:

  • станок для заточки режущих предметов. Это самый простой и доступный каждому способ применения двигателя. Мотор устанавливают на жесткой горизонтальной поверхности, а на его валу закрепляют шлифовальный круг или точильный камень круглой формы. Нехитрое устройство пригодится в любом доме для заточки ножей, ножниц, секаторов и других инструментов;
  • бетономешалка – лучшее решение, если вы занимаетесь строительством. Для устройства понадобится не только мотор, но и бак от стиральной машины;
  • вибратор для усадки бетона. Самодельное устройство способно облегчить проведение строительных работ дома;
  • вибростол подойдет для производства тротуарной плитки или шлакоблоков в домашних условиях;
  • измельчитель для травы, крупы или корма – незаменимое приспособление для тех, кто занимается разведением животных или птиц.

Так выглядит приспособление для заточки ножей на основе двигателя от стиральной машины

Способов повторного применения двигателя немало, поэтому каждый сможет выбрать наиболее подходящий для себя. Все они основаны на способности мотора вращать любые установленные на него насадки и запускать работу других механизмов. Но чтобы создание нового устройства прошло успешно, необходимо знать, как подключить мотор к сети 220 В. Неправильные действия могут привести к сгоранию обмотки.

Инструкция по подключению

При использовании любого двигателя от стиральной машины, будь то деталь от агрегата Indesit или от старой доброй «Вятки», следует помнить о том, что для его запуска не понадобится пусковая обмотка и подобные устройства не запускаются через конденсатор.

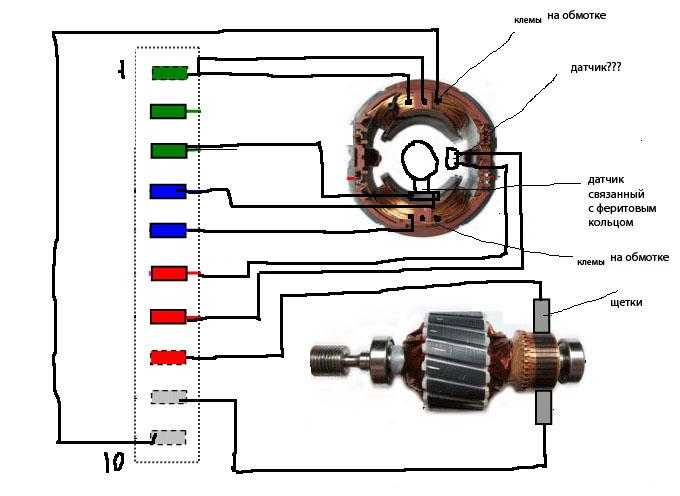

Для начала ознакомьтесь со схемой подключения электродвигателя стиральной машины (распиновкой) на фото ниже. На ней отображены все соединения мотора, по которым будет легко сориентироваться даже неопытному мастеру.

На первый взгляд может показаться, что идущих от мотора проводов слишком много. Обычно электродвигатели от стиральных машин обозначают по количеству проводов, которые идут от детали. Наиболее часто встречаются моторы с 4 выводами, но также бывают элементы с 3 выводами, с 5 выводами, с 6 выводами и с 7 выводами. Как видно из вышеприведенного рисунка, не все соединения будут нужны в процессе подключения – только провода от ротора и статора. Чтобы было легче сориентироваться, предлагаем разобраться с проводами разных цветов, которые имеются на раздаточной коробке мотора:

  1. Белые провода (2 шт.) подсоединяются к тахогенератору (датчику Холла).
  2. Красный и коричневый идут на обмотку к ротору и статору.
  3. Зеленый и серый подключаются к графитовым щеткам.

В зависимости от модели стиральной машины провода могут быть окрашены в другие цвета, но принцип их подключения одинаковый. Чтобы найти соответствующие пары, прозвоните по очереди каждый элемент. Сопротивление проводов от тахогенератора составляет 60-70 Ом. Уберите их в сторону и соедините изолентой – данная пара не понадобится для подключения. Далее последовательно прозвоните оставшиеся провода.

В первую очередь нужно соединить щетку ротора с обмоткой статора, как показано на схеме выше. Для данной процедуры создаем перемычку (на рисунке она розового цвета) и изолируем ее с помощью изоленты. У нас остается свободными два провода: от второй графитовой щетки и от обмотки ротора. Их нужно подсоединить к сети напряжения.

При подключении мотора к сети он тут же начинает вращаться, поэтому перед тестированием позаботьтесь о жестком закреплении его на твердой горизонтальной поверхности: только так можно обеспечить полную безопасность во время запуска.

Чтобы изменить направление вращения, необходимо просто перекинуть перемычку на другие контакты. В завершение не забудьте подсоединить к схеме кнопки включения и выключения, чтобы удобно было запускать прибор и отключать его.

Чтобы управлять скоростью вращения вала, можно отдельно приобрести и встроить плату регулировки оборотов электромотора

Коллекторные двигатели стиральных машин обеспечивают достаточно высокие обороты, которые не всегда уместны для домашних бытовых приборов. Чтобы установить регулятор скоростей, можно использовать реле интенсивности света, которое нужно будет впаять в микросхему устройства. Если вы не имеете навыков работы с электроникой, лучше доверить такую процедуру профессионалу.

Подключение электродвигателя – посильная задача для домашнего мастера. Чтобы результат вас не разочаровал, соблюдайте последовательность действий и меры безопасности.

Видео

Из данного видеосюжета вы узнаете, как выполнить подключение двигателя от стиральной машины в домашних условиях.

Об авторе:

Елена Янченко

Молодая домохозяйка, с головой погружена в воспитание детей и ведение домашнего быта. Как мама, может быстро придумать, чем занять ребенка, как жена – приготовить вкусный обед из трех блюд, как хозяйка – создать уют и комфорт в доме. Рада поделиться с читателями лайфхаками, способными облегчить домашний труд и сэкономить время для любимой работы и путешествий.

Нашли ошибку? Выделите текст мышкой и нажмите:



Знаете ли вы, что:

Для борьбы с молью существуют специальные ловушки. В липкий слой, которым они покрыты, добавлены феромоны самок, привлекающие самцов. Прилипая к ловушке, они выбывают из процесса размножения, что ведет к уменьшению популяции моли.

Поделиться:

Читайте также

Стиральные машины Не крутится барабан стиральной машины: причины и способы ремонта

Советы хозяйкам Чем мыть глянцевый фасад кухни

Блендеры и миксеры Чем отличается блендер от миксера: описание функций, фото

Советы хозяйкам Как очистить казан от нагара

Блендеры и миксеры Как пользоваться блендером

Стиральные машины Встроенная стиральная машина Bosch

Одежда Как убрать жвачку с одежды в домашних условиях

Советы хозяйкам Как избавиться от статического электричества в квартире, на одежде, волосах

схема подсоединения асинхронного, коллекторного и инверторного мотора

Содержание:

  1. Существующие типы электродвигателей
  2. Асинхронные
  3. Коллекторные
  4. Инверторные
  5. Как подключить электромотор от стиральной машины к сети 220 вольт
  6. Подключение асинхронного двигателя
  7. Как подключить коллекторный мотор
  8. Подсоединение инверторного двигателя

Износ крупной бытовой техники приводит к тому, что хозяева от неё избавляются, взамен приобретая новый агрегат. Домашние мастера не спешат списывать в утиль старую технику, не сняв с неё исправные электрические моторы. Подключение двигателя стиральной машины к различным самодельным устройствам позволяет существенно сэкономить финансовые средства.

Используя двигатель от стиральной машины, можно соорудить точилку для заточки инструментов, ножей, станки различного назначения, дисковые пилы, корморезки, бетономешалки и много разнообразных приспособлений и самодельных устройств.

Перед тем, как подключить двигатель, нужно узнать какого он типа и на что он способен. От этого зависит схема подсоединения моторчика к бытовой электрической сети.

После прочтении данной статьи, Вы узнаете о том, какие существуют виды электродвигателей от стиральных машин, как подключить мотор от стиральной машины к сети 220 вольт, если он асинхронного, коллекторного или инверторного типа. И главное вы узнаете, как произвести подключение своими руками.

Существующие типы электродвигателей

Современные стиральные машины оснащены, как правило, однофазными электродвигателями с тахогенераторами, регулирующими число оборотов. Электромоторы советских времён уже считаются редкостью, их отличает двухскоростной режим работы. Моторы, установленные в современных стиральных автоматах, можно разделить на три вида – это двигатели:

  • асинхронные;
  • коллекторные;
  • инверторные.

Асинхронные

У двигателей такого типа частота вращения ротора отличается от частоты вращения магнитного поля обмотки статора. Это наиболее распространённый вид электрических моторов. В стиральных машинах устанавливают асинхронные конденсаторные движки, питаемые от однофазной бытовой электросети.

На статоре имеются две обмотки, одна из которых включается непосредственно в сеть, а вторая обмотка подключается с пусковым конденсатором, образуя стартовое вращающееся магнитное поле.

Плюсом асинхронных движков является простота конструкции и неприхотливость в обслуживании. Износостойкие электромоторы могут при правильном обслуживании проработать не одно десятилетие.

К минусам асинхронных моторов следует отнести чувствительность к колебаниям частоты сетевого тока и невозможность изменения скорости вращения вала в процессе работы, однако это не мешает применять их в различных самодельных устройствах.

Коллекторные

Многие стиральные машины на сегодня комплектуют коллекторными движками. Отличительной чертой, которых является наличие 2-х щёток. Щётки прилегают к коллектору ротора, сообщая ему электроэнергию, что заставляет вращаться ротор в магнитном поле обмотки статора. Коллекторные силовые блоки эксплуатируют с использованием ременной передачи крутящего момента.

К плюсам следует отнести наличие на валу мотора шкива, что облегчает задачу домашним мастерам в создании устройств с ременной передачей, возможность работы от постоянного тока. Как правило, двигатели обладают небольшими габаритами и управляются простой электросхемой.

Недостатком можно считать быстрый износ ремня и «способность» щёток выходить из строя в самый неожиданный момент. И всё-таки это можно посчитать незначительными мелочами по сравнению с преимуществами.

Инверторные

Впервые инверторный двигатель был установлен в стиральную машину компанией LG 2005 году. С тех пор движки инверторного типа стали массово использовать ведущими фирмами в бытовых стиральных машинах. В отличие о своих аналогов, инвертор крепится непосредственно к барабану машинки и не нуждается в ременной передаче и подшипниках.

Плюсами инвертора с прямым приводом считается простота конструкции, компактность, возможность назначать различные режимы работы, низкая шумность и высокий КПД за счёт отсутствия нагрузок от трения ременной передачи.

Минусом считают нецелесообразность ремонта в случае поломки электродвигателя. Стоимость восстановления может оказаться большей, чем стоит сам движок. Также недостатком считают невозможность применения в различных самодельных станках и механических приспособлениях по причине конструктивных особенностей инверторов.

Как подключить электромотор от стиральной машины к сети 220 вольт

Прежде чем планировать подключение двигателя от стиральной машины, надо определить его тип. Затем нужно определить,  от каких частей мотора выведены провода. Если сохранилась клеммная колодка, тогда это сделать легче, прозвонив контакты мультиметром.

Как просто подключить двигатель от стиральной машины автомат. Без всяких приборов, методом тыка


Смотрите это видео на YouTube

Смотрите, как подключить посудомоечную машинку к канализации и водопроводу.

Важно правильно разработать схему подключения к сети 220 вольт для того, чтобы полноценно использовать возможности электромотора в новом устройстве. Если движок нужен для привода с постоянной скоростью вращения шпинделя, то конденсатор не понадобится. В противном случае надо сохранить сложное подсоединение к электрической сети, чтобы работал регулятор оборотов. Ниже будут рассмотрены способы подключения асинхронных, коллекторных и инверторных двигателей, снятых со стиральных машин.

Подключение асинхронного двигателя

В старых советских агрегатах на стиральный бак устанавливали асинхронные электродвигатели, а центрифугами для отжима белья вращали коллекторные движки. Если есть уверенность, что силовые блоки сняты с такой машинки, то становится понятным к какому типу принадлежит каждый из них.

У асинхронного мотора две обмотки, одна из которых осуществляет пуск, а другая обеспечивает рабочий режим вращения шпинделя двигателя. Их выводы можно найти на раздаточной колодке. Чтобы определить, какая пара из них, принадлежит какой обмотке, используют тестер (мультиметр). Для начала прозванивают поочерёдно все провода.

В результате определяют две пары выводов обоих обмоток. Большее сопротивление одной из пар укажет на принадлежность к пусковой обмотке, соответственно меньшее сопротивление будет у вторичной рабочей обмотки.

Для работы движка будет достаточно подключить рабочую обмотку. Но сразу возникает проблема с пуском мотора. Потребуется каждый раз раскручивать шпиндель вручную. Однако, это далеко небезопасно, да и обременительно, особенно при больших нагрузках на вале двигателя.

Подключение асинхронного двигателя от стиральной машины


Смотрите это видео на YouTube

Поэтому придётся использовать пусковую обмотку и конденсатор. Для понятия, как должен был подключён асинхронный электромотор, ниже приведена универсальная схема, где ОВ – обмотка возбуждения (рабочая), ПО – пусковая обмотка и SB – контактор (вместо него может быть установлен неполярный конденсатор небольшой ёмкости 2 – 4 мкФ).

Можно использовать старый конденсатор, который был снят вместе с движком. Его соединяют с одним из выводов ПО. На фото ниже видно предварительное подключение мотора для проверки его работоспособности.

При первом запуске надо попробовать включить мотор без пусковой обмотки. Если моторчик начинает вращать шпиндель, а рабочая нагрузка небольшая, то можно обойтись без пускового устройства. В противном случае ПО в схеме будет просто необходима.

Так, как доставшийся двигатель от старой стиральной машины сам является старым силовым блоком, то при первом запуске может наблюдаться перегрев мотора. Это может происходить из-за изношенности подшипников или конденсатора с излишне большой ёмкостью.

Проверить это несложно. Если работа с отключённым конденсатором не вызывает перегрев мотора, то конденсатор меняют на другой с меньшей ёмкостью. Если причиной явился изношенный подшипник, то встанет вопрос о его замене или целесообразности ремонта.

Можно обойтись без конденсатора. Вместо него к одному из выводов ПО производят подключение контактора без фиксации. Чаще всего для этого используют простую кнопку от дверного звонка.

В момент запуска кнопку зажимают и фиксируют до раскрутки шпинделя. После этого кнопку отпускают, чем отключают ПО. Если нужно изменить направление вращения ротора, то для реверса меняют сторонами выводы пусковой обмотки. Как устроить реверс асинхронного двигателя, видно на схеме ниже.

Если, например пусковая обмотка не используется, то направление вращения ротора можно изменить толчком руки.

Как подключить коллекторный мотор

Такие движки устанавливались в стиральных машинах с вертикальной загрузкой бака. Коллекторные двигатели не нуждаются в принудительном запуске, поэтому пусковая обмотка у них отсутствует.

Подключение коллекторного электродвигателя от стиральной машинки автомат.


Смотрите это видео на YouTube

Определить принадлежность электромотора к данному типу движков можно по клеммной коробке. Как правило, в ней можно найти от 5 до 8 выводов. Большинство из них предназначены для управления режимами стирки и впоследствии не понадобятся. Также коллекторные движки отличаются наличием щёток, их гнёзда крепления видны на корпусе двигателя.

Если разобрать двигатель, то можно увидеть якорь (ротор) с обмоткой со стальными рамками, концы которых сведены в коллекторное кольцо. Коллектор, соприкасаясь с графитовыми щётками под напряжением, возбуждает обмотку. В электромагнитном поле статора в якоре возникает электродвижущая сила (ЭДС), которая заставляет вращаться якорь.

Чтобы уяснить устройство коллекторного электромотора, надо рассмотреть стандартную схему расположения всех частей коллекторного моторчика.

Подключают двигатель такого типа таким образом:

  1. Необходимо находить один из выводов обмотки статора и подключить его напрямую к фазовому проводу электросети;
  2. Второй вывод обмотки статора будет подключаться к одной из щёток ротора;
  3. В тоже время другую щётку соединяют с нулевым проводом электросети;
  4. Чтобы осуществлять корректное включение/выключение, в цепь ветки 1 или 2 впаивают бытовой выключатель света (см. схему ниже).

Чтобы изменить направление вращения шпинделя электромотора, достаточно поменять места подключения щёток.

Для этого можно собрать простейшую схему с одним проходным выключателем. Так, как двигатель запускается с рывком, его корпус следует жёстко закрепить на столешнице, верстаке либо другом основании. Для этого используют монтажные отверстия на отливах корпуса мотора.

Домашние мастера в своих самоделках нередко устанавливают движки с регулятором скорости вращения шпинделя. Для управления оборотами в цепь питания между розеткой и одной из щёток коллектора впаивают диммер. Это обыкновенный бытовой регулятор световых приборов. Необходимым условием является то, что диммер должен быть несколько мощней электродвигателя.

Прежде чем запускать коллекторный движок от старой стиральной машины, нужно разобрать его и проверить состояние двух опорных подшипников ротора, заменить изношенные щётки, очистить нулевой наждачной бумагой медную поверхность коллектора.

Подсоединение инверторного двигателя

Движки такого типа – это электромоторы нового поколения. Поэтому силовые блоки не могут быть сильно изношенными, а стало быть, все их части вполне пригодны для дальнейшей эксплуатации.

В отличие от асинхронных и коллекторных движков, использующих ременную передачу, инверторные двигатели прямого действия в ней не нуждаются. Их устанавливают прямо на вал барабана стиральной машины, что позволяет исключить применение таких передаточных элементов, как ручейковые ремни, ролики и шкивы.

В инверторе барабан, подшипники и ротор закреплены на общем валу, что позволяет избежать наличие трущихся частей движка. Отличительной особенностью является использование электромагнитной индукции для преобразования из переменного в постоянный ток.

Инверторный двигатель состоит из двух основных частей – это статор, который крепится непосредственно к баку стиралки и подвижный диск. Неподвижная часть имеет 36 катушек-обмоток, которые располагаются по ободу статора, там же находятся колодки с проводами, идущими в блок управления машинки.

На него надевается подвижный диск-маховик. В его корпусе с внутренней стороны вклеены 12 магнитов. Маховик своей пластиковой вставкой насаживается на вал барабана. На фото видны просечные отверстия с бортиками, которые обеспечивают эффективную вентиляцию и охлаждение движка во время его работы.

Принцип работы инвертора заключается в том, что в катушках возбуждается перемещающее электромагнитное поле, которое через магниты вызывает ЭДС, заставляет ротор вместе с барабаном вращаться.

Правильно подключить инверторный двигатель могут только профильные специалисты или очень сведущие в электронике домашние мастера. Такой тип двигателя может найти применение, например, в качестве сепаратора для производства сливочного масла, бетономешалки, даже газонокосилки и т.п.

Для того, чтобы узнать, как включить и совершить первый запуск, а также регулировать реверс и количество оборотов инвертора, рекомендуется воспользоваться нижеследующей ссылкой для просмотра соответствующего видеоролика.

Инверторный мотор LG (прямой привод) подключение на 24V


Смотрите это видео на YouTube

Электропроводка двигателя стиральной машины к выключателю

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Всем привет! Я хочу подключить мотор, вышедший из стиральной машины, к выключателю, который будет включать и выключать мотор. Это возможно?

Если да, то может ли кто-нибудь помочь мне с тем, какие провода куда идут на обычном выключателе?

Увидеть меньше Узнать больше

2

Ответить

Сохранить

Нравится

1 — 11 из 11 Сообщений

Я не думаю, что вы спасли шнур питания, который шел с ним …

Ответить

Сохранить

Типа

Ну, беру укол, зелено-желтый провод явно заземлен. Белый, наверное, нейтрален. Осталось выяснить, какие два других. Случайно мотор не двухскоростной?

Ответить

Сохранить

Как и

я спас шнур питания. Это обычный трехжильный шнур.

И я извиняюсь, как я могу сказать, что это двухскоростной двигатель?

Это единственная наклейка на двигателе.

Увидеть меньше Узнать больше

Ответить

Сохранить

Вроде

Да ладно, это не многоскоростной; это пусковой конденсатор. У вас есть больше схемы проводки?

Ответить

Сохранить

Как и

Есть резистивная, ламповая и двигательная нагрузки. Выключатель должен быть рассчитан на нагрузку двигателя при номинальном токе.

Ответить

Сохранить

Нравится

Squiggles13 сказал:

Это обычный трехконтактный шнур.

Нажмите, чтобы развернуть…

Верно, но разве у него нет разъема, который подключается к жгуту проводов на двигателе?

Ответить

Сохранить

Нравится

Полубыстрый Эдди сказал:

Верно, но разве у него нет разъема, который подключается к жгуту проводов на двигателе?

Нажмите, чтобы развернуть. ..

Нет, вилка имеет жгут, который соединяется с печатной платой. Я хотел бы подключить его напрямую, поэтому, когда я подключаю его (или щелкаю выключателем), он включается и выключается.

Ниже представлена ​​полная электрическая схема.

Увидеть меньше Узнать больше

Ответить

Сохранить

Например,

Ваш двигатель реверсивный, красный провод указывает направление по часовой стрелке, желтый — против часовой стрелки. Белый — нейтральный, а зеленый/желтый — заземленный. Вам нужен рабочий конденсатор, но значение не указано

Я бы взял конденсатор HVAC на 7,5 мФ и подключил горячий провод к красному или желтому. Подключите нейтраль к белому проводу и прикоснитесь к горячему к другой стороне конденсатора. Может работать, а может дымить.

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится
