Содержание

Температурный мост — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 октября 2017; проверки требуют 6 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 октября 2017; проверки требуют 6 правок. Температурный мост на полу

Температурный мост или мостик холода — участок ограждающей конструкции здания (окончание бетонного элемента, стыки стен и т. п.), имеющий пониженное термическое сопротивление. Это может быть стык между частями конструкции или конструктивный элемент, состоящий из материалов с более высокой теплопроводностью. Такие участки охлаждаются сильнее, чем другие части ограждения, поэтому их еще называют «мостиками холода». Наличие температурных мостов значительно снижает эффективность теплозащиты здания. Температурные мостики являются причиной образования конденсата[1][2]

.

Геометрические мостики холода возникают в тех местах, где внутренняя теплопоглощающая поверхность меньше внешней экзотермической поверхности. Они встречаются в изгибах поверхности здания: на углах, балконах, навесах и эркерах.[3]

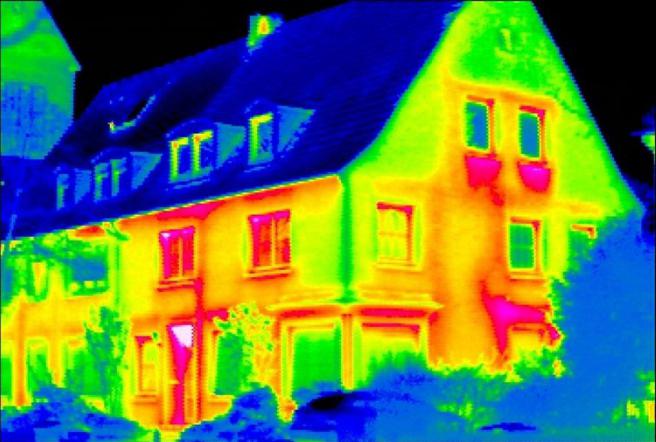

Изображение здания из материалов с эффективной теплозащитой, снятое с помощью тепловизора.

Материальные мостики холода проявляются при использовании низко- и высокотеплопроводных материалов. Их можно обнаружить с помощью тепловизора.[3]

  • бетонные элементы в кирпичной или блочной кладке
  • стойки в каркасных домах
  • оконные и дверные перемычки
  • элементы крепления теплоизоляции (дюбели)
  • между балконной плитой и плитой перекрытия

Негативное воздействие мостиков холода[править | править код]

Появление конденсата на оконном стекле из-за температурных мостиков
  • повышенное потребление энергии для отапливания
  • опасность образования и накопления водного конденсата
  • риск повреждения строительных элементов
  • опасность образования плесневого грибка с риском для здоровья[3]

Что такое "мостик холода"? Как избавиться от "мостиков холода"?

Мостик холода – это участки ограждающей конструкции, который имеет повышенную теплопроводимость по сравнению с материалом, из которого изготовлена конструкция.

Таким образом, мостики холода являются зонами повышенной утечки энергии (тепла или холода). Другое название мостика холода это температурный мост.

Разбираемся, что такое мостик холода или температурный мост

Если не устранять мостики холода в доме можно напрасно терять до 30…50% от общего объема энергоресурсов, идущих на обогрев дома зимой.

Мостиком холода могут быть следующие элементы конструкции:
  • стыки между частями конструкции, например, стыки ограждающих стен с кровлей;
  • стык конструктивного элемента;
  • система крепления фасадов;
  • система крепления фасадного утеплителя;
  • опорная зона плит перекрытий на наружные стены (при строительстве рекомендуется сразу утеплять эту зону), фото 1;
  • несущие плиты перекрытия из железобетона;
  • железобетонные оконные и дверные перемычки;
  • монолитный железобетонный пояс;
  • цоколь и фундамент в стыках стен фундамента с полом 1 этажа;
  • сквозные крепежные элементы;

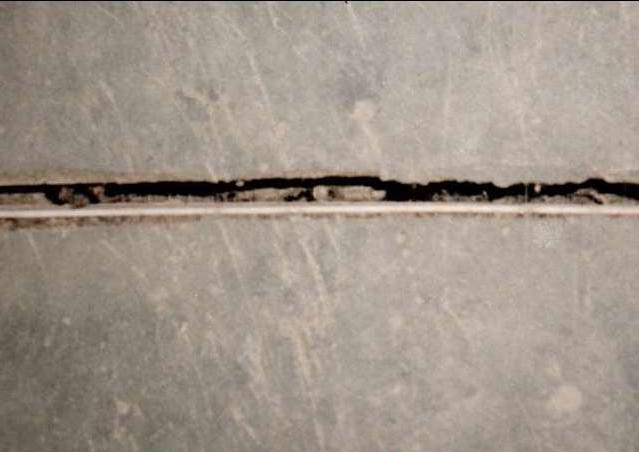

  • швы кладки толщиной более 10 мм при кирпичной или блочной кладке и использовании обычного цементно–песчаного раствора;
  • оконные и дверные проемы, углы наружных стен;
  • выходы на балкон или веранду.

Фото 1. Опорная зона плиты перекрытия на наружную стену

Все строители стремятся к тому, чтобы как можно меньше было таких мостиков холода в здании, так как при этом существенно снижается общая энергоэффективность дома.

Мостики холода приводят к:
  • снижению температуры внутри помещений в холодные времена года и перегреву помещений в жаркие времена года;
  • образованию конденсата на внутренней поверхности ограждающей конструкции;
  • значительное увеличение расхода ресурсов на отопления дома;
  • повышается вероятность возникновения сырости и плесени на внутренних стенах дома,
    фото 2
    ;
  • приводят к развитию вредоносных бактерий (в благоприятной влажной среде) и к заболеванию людей.

Фото 2. Сырость, грибок и черная плесень на стенах и потолках — признак наличия мостика холода

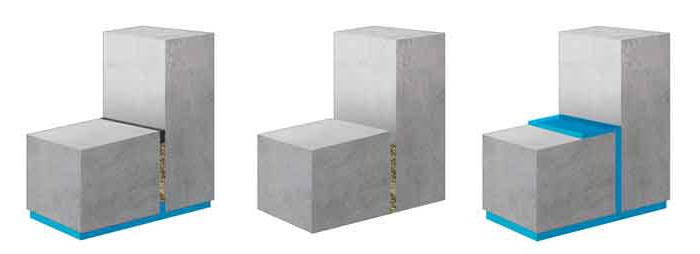

Различают 4 вида мостика холода
  1. геометрические мостики холода – определяются архитектурно-конструктивными особенностями дома, например внешний угол, стыки элементов конструкции, фото 3а;
  2. материальные или конструктивные – характеризуются разной теплопроводностью строительных элементов и материалов, которые совмещены в единую конструкцию здания, фото 3б. Например, железобетонные плиты перекрытия, оконные и дверные перемычки в кирпичной кладке стен;
  3. линейные мостики холода – располагаются там, где заканчивается утепление стен дома. Например, расположения мостика холода вдоль откосов окон или дверей;
  4. точечные мостики холода – это места в стенах дома, где устанавливаются анкера, болты или другие крепежные соединения, у которых теплопроводность существенно выше теплопроводности стены
    .

Фото 3. Виды мостиков холода: а) геометрические; б) материальные или конструктивные (синими точками указана зона расположения мостика холода – зоны пониженных температур)

Визуально на фасаде дома практически невозможно определить мостики холода. Диагностику здания и выявления мостиков холода можно выполнить с помощью такого специального прибора, как тепловизор, фото 4.

Фото 4. Термограммы, полученные с помощью тепловизора, на которых легко можно определить местонахождения мостиков холода

Основные признаки наличия мостиков холода
  • появление влаги на внешних стенах дома с внутренней стороны;
  • наличие черной плесени на обоях и их отклеивание, которые находятся на ограждающих стенах;
  • появление постоянных трещин на штукатурке.

Рекомендации по борьбе с мостиками холода

  1. Рекомендуется утеплять дом с наружной стороны с помощью непрерывных теплоизоляционных материалов (минвата, пенополитстирол марки ПСБ-С, теплоизоляционные газобетонные плиты и пр.).
  2. Одним из эффективных материалов для устранения мостиков холода является экструдированный пенополистирол. Его часто используют для локальных утеплений цоколя дома, монолитных поясов, перемычек и пр.
  3. В современных домах с высокой энергоэффективностью мостиками холода считаются места стен, которые имеют коэффициент теплопередачи 0,3 Вт/м2°С и более.
  4. Более эффективно устранять мостики холода на этапах проектирования и строительства жилого дома, а не во время его эксплуатации.
  5. Для предотвращения оседания и разрыва слоя утеплителя стен рекомендуется укладывать утеплитель в 2 слоя, таким образом, чтобы перекрывались стыки первого слоя.
  6. На фото 5 приведены основные варианты решений по устранению мостиков холода (утепление с помощью экструдированного пенополистирола).

Фото 5. Основные варианты решений по устранению мостиков холода: 1 — наружная стена; 2 — конструкция пола; 3 — плита перекрытия; 4 — консольная плита; 5 — экструдированный пенополистирол

  1. На фото 6 приведены схемы правильной установки окон, монтаж кровли и устройства балкона, исключающие образования мостиков холода.

Фото 6. Схемы правильной установки: а) окон в трехслойной стене; б) окон в двухслойной стене; в) окон в однослойной стене; г) утеплителя чердачной стены и кровли; д) утеплителя чердачного перекрытия и несущей стены; е) устройство балкона

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

Мостик холода в строительстве, что это такое: устранение

Наверно каждый, кто сталкивался с вопросами утепления дома, слышал выражение «мостик холода» через который из помещений уходит тепло, а снаружи проникает холод. Сегодняшняя тема нашей статьи — «мостик холода» в строительстве, что это такое и как его убрать?

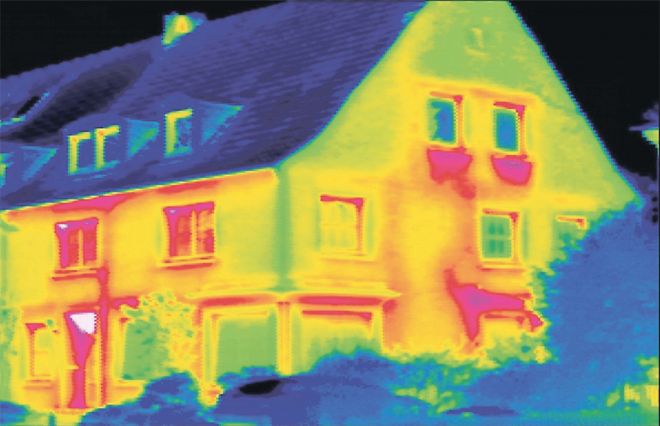

mostik holoda

А что именно значит, этот термин знают не все, да и листать научную литературу и вычитывать, что это все значит не так и заманчиво. Поэтому я в этой статье хочу кратко рассказать о мостике холода, как говорится, на пальцах, простыми словами. Эта статья будет полезна для тех, кто вообще это выражение слышит впервые, а для тех, кто более осведомлен в теме утепления, лишней тоже не будет. Так, что читайте статью до конца, будет интересно и познавательно.

Итак приступим, говорили мы о том, как из помещений уходит тепло, а снаружи проникает холод. Такое явление действительно существует, но правильно оно называется – «температурный мост». Мы будем использовать более привычное название и рассмотрим в статье пути появления таких мостиков и способы их предотвращения.

Что такое «мостик холода» и чем он опасен?

Мостик холода (или температурный мост) – это участок здания, который имеет более низкие теплоизоляционные свойства в сравнении с близлежащими материалами, обладающими более высоким термическим сопротивлением. Если говорить, проще, то мостики холода – это такие места в конструкции дома, через которые прохладный воздух из окружающей среды проникает внутрь помещения, а тепло наоборот выходит наружу.

Чем опасны такие мостики? Прежде всего, они оказывают влияние на теплотехнические характеристики дома, а именно:

  • увеличивают до 50% потери тепла;
  • снижают срок эксплуатации здания;
  • являются причиной образования конденсата;
  • способствуют появлению трещин и разрушению несущих стен;
  • способствуют образованию плесени и других отложений.

Как возникают мостики холода и методы их обнаружения?

Появление мостиков холода – следствие ошибки проектировщиков и строителей, осуществляющих монтаж конструкций. Однако в среде профессиональных строителей бытует мнение, что их появления невозможно избежать даже при самом тщательном проектировании и соблюдении всех технологий монтажа. В пользу этой версии можно сказать, что мостики холода действительно появляются на стыках конструкций:

  • местах примыкания кирпичной кладки к элементам из бетона;
  • стойках в каркасном доме;
  • в оконных, дверных проёмах;
  • между плитами перекрытия и т. д.

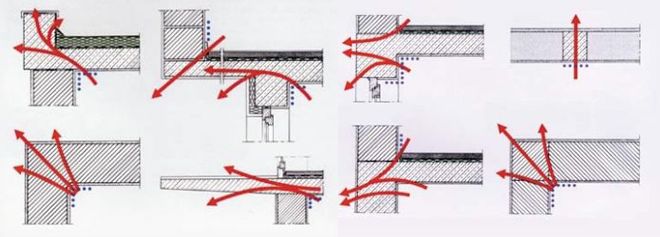

kakie byvajut mostiki holoda

Относительно утеплителя «мостик холода» наиболее часто встречается в строительстве в следующих случаях:

  • при использовании в качестве теплоизоляционного материала плит, а не рулонов или напыления;
  • неправильный монтаж теплоизолятора;
  • места крепления утеплителя при помощи металлических дюбель-гвоздей;
  • использование теплоизоляционных материалов, дающих усадку.

Понятно, что в стене, которая утеплена методом напыления полиуретанового утеплителя появление мест утечек тепла сводится к минимуму, тогда как при использовании пенопластовых, минеральноватных плит, такая возможность возрастает. Особенно это касается материалов, крепление которых производится «встык», а не «внахлест».

Что касается утеплителя Velit, хоть он и плитный теплоизоляционый материал, в нем «мостик холода» не образуется вообще, так, как у него есть капиллярная активность. Поэтому утеплитель Velit смело монтируется встык, и не о чем беспокоится не надо.

Обнаружить «мостики холода» можно, используя специальный прибор – тепловизор. С его помощью за считанные минуты можно обнаружить места утечки тепла. Результатом работы прибора является снимок, на котором изображено строение с цветовыми показателями теплосбережения: синий цвет будет говорить о хорошем сохранении тепловой энергии, красный и зелёный – покажет места утечек.

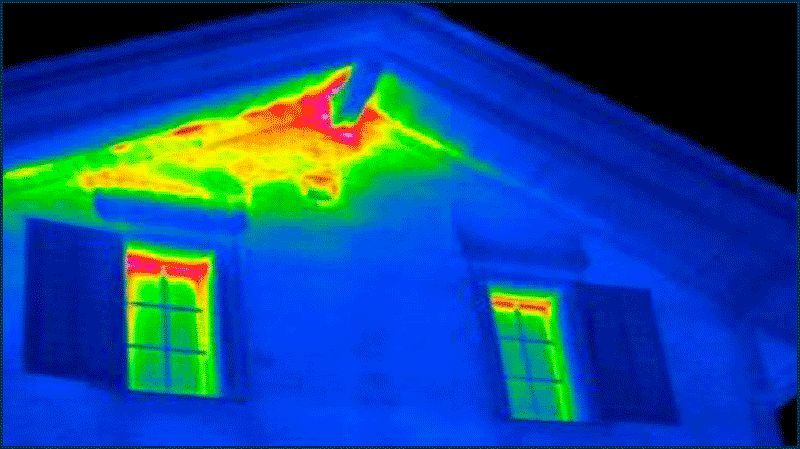

kak-uvidit-mostik-holoda

Иногда для поиска холодовых мостиков опытные строители применяют влагомеры, ведь там, где есть мостик, практически всегда есть повышенная влажность. Без применения специальной аппаратуры обнаружить места, где образовался «мостик холода» в стене, на крыше, на перекрытиях и т. д., практически невозможно, однако соблюдая некоторые правила можно ещё на этапе строительства свести их появление к минимуму.

Как избежать образования мостов холода и снизить их влияние?

Избежать образования «мостиков холода» можно на этапе проектирования, тщательно проводя расчёт теплопотерь будущего дома. Такой расчёт производится при помощи специальных формул или компьютерных программ. В уже построенном доме снизить негативное влияние холодовых мостов можно при помощи грамотно проведенного утепления.

Причём в утеплении нуждаются не только стены, но и фундамент и балкон. При использовании утеплителя при монтаже, которого образуются швы, необходимо тщательно их герметизировать. Иногда целесообразно использовать рулонные теплоизоляционные материалы.

А также важное значение имеет предварительная подготовка поверхности, наличие трещин, сколов со временем приведет к образованию участков утечки тепла. Поэтому перед началом монтажа утеплителя поверхность необходимо тщательно подготовить: замазать трещины, стыки плит, устранить сколы.

Но также обратите внимание, что наиболее высокие показатели теплопотерь имеют кирпичные дома, поэтому их утепление является необходимостью.

Борьба с «мостиками холода» в доме

Двери и окна – это, наверное, самые слабые места в доме, с точки зрения удержания тепла. Учитываю их конструкцию у них больше теплопотеря. В принципе они и сами есть «мостиками холода».

Что же делать? Как минимизоровать потери тепла? Первое, что надо сделать – это выбрать правильно сами стеклопакеты и оконные рамы. Также необходима теплоизоляция «мостиков холода» между окном и стеной. Это можно сделать плотно состыковав оконную раму со стеной. Не забываем о герметизации швов между стеной и окном.

«Мостик холода» на стыке стены и пола. Обычно при строительстве дома сначала бетонируют фундамент и строят стены первого этажа. В энергоэффективном доме пол обязательно должен быть утеплен. Вот как раз на стыке этих трех элементах и может возникать «мостик холода».

Устранение «мостика холода» в этом месте возможно. Для этого необходимо. Чтобы теплоизоляция стен фундамента была соединена с теплоизоляцией стен непрерывным слоем. В свою очередь, теплоизоляция пола должна быть соединена с теплоизоляцией стен.

Крыша и наружная стена. Здесь может возникнуть проблема из-за того, что наружная стена и крыша, сделанные из разных материалов, да и утеплены они разными теплоизоляторами. Еще надо обратить внимание на то, что крыша гибкая, а стена жесткая. Следовательно, очень важно утеплить место стыка, чтобы была непрерывная теплоизоляция и тогда не будет никакого «мостика холода».

Мостики холода

Тепловой мост – это термин, часто используемый в строительстве и технике.
При строительстве теплоизолированных зданий необходимо по максимуму сократить возможные утечки тепла, через так называемые “мостики холода”. Мостик холода это та часть отапливаемого здания или сооружения, через которую из-за большого коэффициента теплопередачи строительного материала (плохо теплоизолированные или не теплоизолированные участки здания) происходят потери тепловой энергии.
Мостики холода – это, по сути, участки стены дома с более высоким коэффициентом теплопроводности строительного материала по сравнению с основной структурой здания. Внутри здания температура стен в этих местах обычно ниже, чем на других поверхностях и, как правило, здесь конденсируется водяной пар.
В зависимости от причин повышенных утечек тепла, существуют два типа тепловых мостиков холода:
— конструктивные мостики холода — возникают из-за сочетания различных строительных материалов, имеющих разные коэффициенты теплопроводности;
— геометрические мостики холода — результат геометрических переходов формы здания, например внешние углы.
На практике часто наблюдается сочетание обоих факторов.

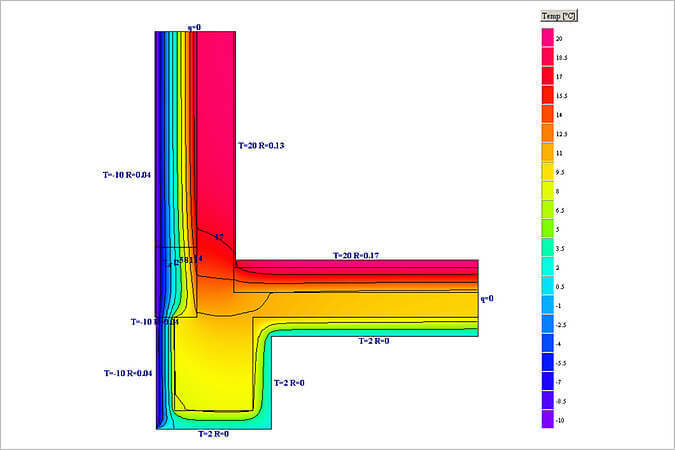

Узкое место в теплоизоляционном контуре домов — опорная зона плит перекрытий на наружные стены. В проектах эти зоны дополнительно утепляются. Стандартная ситуация при выявление мостиков холода — строители нарушили технологию именно в этой зоне. Либо плиты оказались другого типоразмера (например, длиннее) и строители насквозь прорезали стену, либо при укладке плит сместили их за проектную опорную зону, и под теплоизолятор не осталось места.
Оконные (дверные) перемычки со слоем утеплителя, проекты предусматривают и такое. Но не часто встретишь, чтобы строители парились с такой мелочью! Задача решается проще железобетонная перемычка и всё.

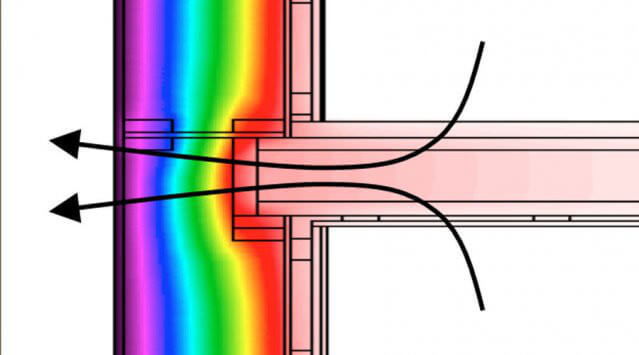

На рисунке показано(Рис-1), как железобетонные конструкции стены, имеющие теплопроводность больше чем кирпич, несмотря на слой теплоизолятора, создают каналы теплопотерь (мостики холода).
Верхний элемент, плита перекрытия, с внешней стороны на 100% защищена утеплителем. Но она своей высокой теплопроводностью создаёт повышенный градиент температур у смежного слоя кирпичной кладки, никак не утеплённого, что создаёт канал теплопотерь.
На рисунке нижний элемент, ж/б перемычка над окном (дверью), сверху происходят теплофизические процессы, аналогичные описанным в предыдущем абзаце. А снизу ж/б перемычку защищает только слой штукатурки.
Конденсат в углах дома — красноречивый показатель общей недостаточности слоя утеплителя. Т. е. дом утеплён по минимуму. И если внешние углы холодные по всей длине, то в период низких температур наружного воздуха в углах появится конденсат. Для того, чтобы понять, почему это происходит, сделаем чисто геометрические построения. При толщине стены в 50 см, отложите от внутреннего угла ещё 50 см по внутренней стороне. Противолежащая точка на внешней стороне будет в 100 см от внешнего угла. Ну а дальше простейшая арифметика – площадь теплоотвода внешней стены в районе угла дома в два раза больше. При одинаковых внешних теплопотерях, на всём протяжении внешней стены угол будет холодным из-за вдвое меньшей площади поглощаемого тепла из дома. Ситуация ещё хуже в местах схождения трёх плоскостей: двух внешних стен и перекрытий (пола, потолка).
Расположение оконного блока в проеме стены так же играет немаловажную роль в предотвращении тепловых мостиков холода. Если дом утепляется по технологии навесной фасад, то лучше раму частично вынести за стену во внешний слой утеплителя, удалив тем самым угол несущей стены от воздействия холодного воздуха и укрыв его большим слоем теплоизолятора. Необходимо хорошо продумать и тщательно выполнить утепление внешних откосов и рамы оконного блока. Это позволит избежать больших теплопотерь по периметру оконного блока и гарантирует от появления конденсата зимой.
Технологические отверстия под коммуникации, проходящие сквозь наружную стену лучше делать из плохо проводящих тепло материалов. Допустим из пластиковых труб, хорошо запенив место посадки в стене, а проложив (протянув) коммуникации в трубе, запенить и внутренний объём.
Эффективная и продуманная внешняя теплоизоляция здания позволит свести к минимуму количество сильно выраженных мостиков холода, как конструктивных, так и геометрических, что очень важно при строительстве энергоэффективного дома.
В технике очень часто применяют термин «теплового моста», сталкиваются с этим явлением все, кто имеет кондиционер. Если теплоизоляция трубок с хладагентом произведена не должным образом, то происходит конденсация водяных паров на трубках и, как следствие, протечки. Так же, кроме изоляции трубопроводов с хладагентом, необходимо тщательно теплоизолировать клапана, вентили и другую арматуру, это позволит предотвратить возникновение тепловых мостов, и проникновение теплого воздуха к локальным частям трубопроводов.

Утепление пола и подвала.
Потери тепла через пол составляют 10% от общих тепловых потерь дома, эффективная теплоизоляция позволит снизить эти теплопотери на 60%. Под «эффективной» теплоизоляцией подразумевается слой утеплителя не менее 10 см.
Если разница температур между отапливаемым и мало отапливаемым помещением небольшая, и составляет примерно 4-5 ° C, то особой необходимости теплоизолировать помещения между собой нет, т.к. материал и работы по теплоизоляции в этом случае будут окупаться очень долго, если вообще окупятся. При большем перепаде температур, целесообразно теплоизолировать помещение. Для системы «тёплый пол» теплоизоляция со стороны холодного помещения (подвала) обязательна, иначе не избежать больших теплопотерь.
При термоизоляции подвальных помещений предпочтительна внешняя теплоизоляция фундамента, отмостки и тепло-гидроизоляция пола от грунта. Толщина утеплителя зависит от температуры в неотапливаемом помещении, и должна быть от 8 см между смежными помещениями и не менее 10 см для стен, контактирующих с уличным воздухом. Если на каком-то перекрытии установлена система «тёплый пол», то толщина слоя утеплителя для него увеличивается на 30 – 50%.
Для теплоизоляции полов по грунту и теплоизоляции плит перекрытий под стяжку, на тонкий слой песка, укладываются теплоизоляционные панели экструдированного пенополистирола теплопроводностью λ = 0,036 Вт /мК (плотность 30-50 кг/м 3, в зависимости от расчетных нагрузок на пол). Толщина утеплителя в каждом случае должна рассчитываться индивидуально, но не менее 5 см.
Экструдированный пенополистирол практически единственный доступный утеплитель, не боящийся контакта с влагой, а находясь под слоем стяжки, он никак не меняет свои свойства со временем. Экструдированные пенополистирол, несмотря на свою пожароопасность, нашёл широкое применение в строительстве при утеплении цокольных и подвальных этажей зданий, утепления полов по грунту, бетонных перекрытий под стяжкой и различных придомовых территорий, где невозможно даже теоретическое воспламенение материала. Рис-2
Утепление мансарды или чердачного перекрытия.
Теплопотери через крышу могут составлять до 30% от общих теплопотерь по дому. В зависимости от того, как вы планируете использовать мансардный этаж или чердак, теплоизоляционные работы необходимо проводить либо непосредственно на крыше, либо на перекрытии не отапливаемого чердака. Толщина слоя утеплителя на крыше или перекрытии чердака должна составлять не менее 20 см. В зависимости от конфигурации кровли дома и ее состояния, срок окупаемости работ по утеплению составит 2-4 года.
Кровля и крыша
Площадь непосредственно под крышей часто используется для жилья, хотя редко имеет адекватную теплоизоляцию, что даёт не только зимние теплопотери, но и гораздо большие проблемой перегрева подкровельного пространства летом. Через плохо утепленную крышу можно потерять до 30% тепла, поэтому рекомендуемая толщина утеплителя не менее 20-25 см. Увеличение толщины теплоизолятора свыше 25см непропорционально увеличивает затраты связанные не столько с большим количеством утеплителя, сколько с необходимостью постройки дополнительных силовых конструкций, что является экономически не эффективным и увеличивает срок окупаемости.
При термоизоляции крыши утеплитель размещают как между стропилами, так и под ними. Для того чтобы исключить мостики холода, рекомендуется при помощи контр обрешеток выполнить утепление пространства под стропилами дополнительным слоем теплоизоляции. В целях безопасности, лучше применять негорючие, паропрозрачные утеплители: минеральная вата, пеноизол, эковата. Для защиты от влаги и предупреждения её накопления и конденсации в слое утеплителя, с внутренней стороны помещения теплоизолятор покрывают слоем пароизоляционной мембраны. Внешний слой теплоизолятора должен быть обязательно защищен от продувания ветром паропрозрачной мембраной. Между финишным кровельным покрытием и паропрозрачной мембраной обязательно монтируется вентилируемый зазор шириной неменее 5см. Вентиляционный зазор — важный технологический элемент, удаляющий водяные пары из слоя утеплителя, и небрежное отношение к нему приведёт к намоканию утеплителя и потере его теплоизоляционных свойств, протеканию скопившейся воды в помещение.
Рис-3
Теплоизоляцию чердачных не отапливаемых помещений рекомендуется проводить сверху. Под теплоизоляцию так же, как и в случае утепления мансардных этажей, необходимо проложить пароизоляционную мембрану, слой утеплителя при утеплении чердака, в связи с относительной простотой монтажа, рекомендуется делать не менее 30см. В зависимости от типа теплоизоляционного материала, возможно, понадобится установка паропрозрачной ветрозащитной мембраны над слоем утеплителя. Из утеплителей лучше использовать негорючие паропрозрачные материалы, такие как различные виды минваты, стекловаты, эковаты или пеноизол.
И в заключение хотелось бы подчеркнуть, что любой утеплитель должен быть хорошо защищен от осадков и воздействия сильных ветровых нагрузок.
Утеплённая крыша или чердак, обеспечат комфортные условия и правильный микроклимат в помещении, значительно снизятся потребление энергии для отопления и охлаждения.
Качественная теплоизоляция холодных этажей позволит снизить тепловые потери жилых помещений и повысит комфорт жилья. В период строительства дома не стоит экономить на утеплителе, ни время, ни силы, ни деньги. Относительно небольшие дополнительные финансовые затраты на этом этапе, немного больше внимания к сомнительным местам, качественные долговечные материалы, грамотное исполнение, избавят вас от многих проблем в будущем, гарантируют теплый, комфортный дом. Дом, который и через двадцать лет всё так же будет свеж и нов. Дом без гниющих балок и мокрых стен, тёплый и уютный.

Что такое "мостики холода". Как избежать мостиков холода при утеплении

Утепление фундаментальных стен по старым нормативам - изнутри здания - обеспечивает наличие мостиков холода. Они негативно влияют на теплоизоляцию дома, микроклимат и степень влажности в помещении. Сейчас более рационально при строительстве дома утеплять все стены исключительно изнутри. Такой способ позволяет избежать разницы в сопротивлении теплопередачи разных участков стены, вследствие этого не будут образовываться мостики холода.

Что такое "мостик холода"

Мостик холода – участок стены, чаще всего в местах стыка с другой поверхностью, через который теряется около половины тепловой энергии дома. Такие потери ведут не только к отсутствию комфортабельности жилья, но и к значительному уменьшению срока эксплуатации здания.

утепление мостиков холода

Температурный мост способствует образованию на внутренней поверхности стен большого количества конденсата. Мостики холода, обеспечивая низкую теплопроводность, медленно разрушают строение. Поэтому при проектировании дома нужно учесть, что рациональней утеплять стены снаружи – так будет в меньшей степени теряться необходимая для отопления тепловая энергия, как следствие, будут сокращаться материальные затраты проживающих.

Где они находятся

Определить место, обеспечивающее потери тепла, достаточно просто. Мостики холода наиболее часто находятся в местах перехода поверхности, изготовленной из одного материала в поверхность с основой из другого материала.

Это могут быть бетонные колонны, фундаментные стены, швы между кирпичами и блоками, оконные или дверные проемы, место стыка крыши или пола со стеной. Мостиком большой протяженности также можно назвать лоджии и балконы – эти зоны обеспечивают наибольшие теплопотери, но при этом их сложнее всего полностью нейтрализовать.

мостики холода

Крепежные элементы теплоизолирующих материалов (дюбели) также являются мостиками холода, поэтому проводя утепление дома нужно соблюдать все правила, иначе в этой процедуре не будет смысла.

Последствия высокого теплообмена

Если помещение теряет достаточное количество тепла, на внутренней поверхности стен образуется конденсат. Как известно, к такому месту наиболее сильно притягивается пыль, поэтому мостик будет хорошо заметен даже невооруженным глазом.

Вслед за пылью на стене быстрыми темпами начинает развиваться плесень и грибковые микроорганизмы. Избавиться от нее почти невозможно, так как даже после покраски или проведения косметического ремонта на обновленной поверхности быстро проступает плесень и ухудшает микроклимат дома.

Предотвратить ее появление поможет лишь полное устранение мостика холода. Чтобы нейтрализовать их, следует также соблюдать некоторые правила, ведь некачественно проведенное утепление внешних стен или фундамента может повлечь за собой увеличение показателя теплопроводности, вследствие использования металлического каркаса.

Как избавиться от мостиков холода

Чтобы нейтрализовать высокие теплопотери, необходимо тщательно продумывать проект дома и способ его утепления. Если же исправить эту проблему необходимо уже в построенном доме, то поможет утепление стен снаружи. Подобное действие изменит точку росы, что снизит потери тепла через стены.

Можно для точности определения мостиков холода заказать тепловизионную съемку. Так, появится точное указание мест, обеспечивающих теплопотери, и их можно будет устранить.

устранение мостика холода

При наружном утеплении стен важно учитывать расстояние, на которое выступает каркас, обустроенный для пенополистирольных плит. Так как он выполнен в большинстве случаев из металла, могут образоваться новые мостики холода, что значительно усугубит ситуацию с поддержанием тепла в доме.

Правильное утепление мостиков холода – это единственное решение для борьбы с ними.

Утепление стен

Независимо от материала, использованного для возведения стен, в них всегда остаются щели, швы, либо неплотно соединенные угловые элементы.

Дом, построенный из газосиликатных блоков, может иметь множество температурных мостов в местах цементных швов. Такую стену в обязательном порядке необходимо утеплять, иначе можно жертвовать своим здоровьем и затратами на отопление квартиры. Еще одним возможным вариантом может быть использование блоков с пазогребневой системой фиксации или клея вместо бетонного раствора.

Кирпичные стены являются наибольшими проводниками холода, поэтому утеплять их рекомендуется сразу. В качестве теплоизоляционного материала может использоваться пенополистирол. Он хорошо поддерживает здоровый микроклимат в квартире.

как избежать мостиков холода

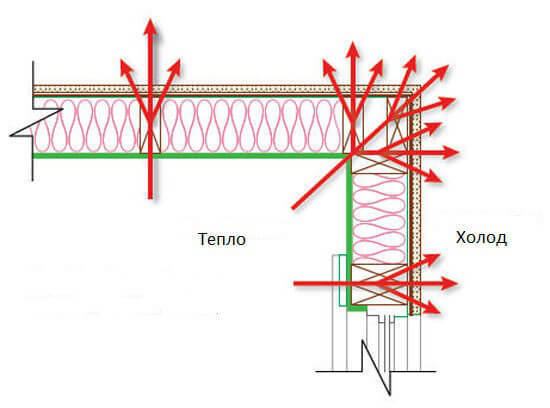

Мостики холода в каркасном доме находятся в месте расположения стоек. Чтобы их устранить, нужно дополнительно утеплять стены и выравнивать теплопроводность материалов.

Утепление фундамента

Так как наиболее часто для фундамента используется железобетонная стена, то пренебрежение утеплением его может провоцировать потерю большого количества тепла. Чтобы нейтрализовать эту проблему, необходимо проводить комплексное утепление, то есть теплоизоляция фундамента должна переходить на стены и быть беспрерывной.

Мостики холода значительно уменьшатся, если укладывать плитный фундамент и утеплять полы первых этажей здания. Особое внимание при утеплении стоит уделить углам и отмостке дома.

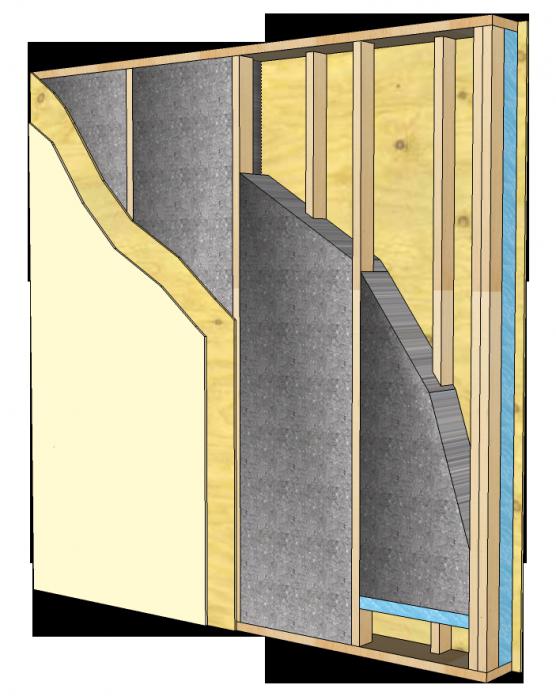

мостики холода в каркасном доме

Утепление балкона

Самой протяженной областью теплопотерь является балкон. Мостик холода представляет собой железобетонную плиту, которая хорошо проводит как холод, так и тепло. Вследствие этого значительно увеличиваются затраты на кондиционирование и отопление квартиры.

Чтобы нейтрализовать такую обширную область мостика, необходимо создать непрерывное утепление. Теплоизолирующий материал должен быть прикреплен в стене под балконом, непосредственно к его нижней поверхности, торцу плиты и верхней ее поверхности, а также нужно не забыть утеплить стены балкона. В этом случае получится максимально снизить теплопотери.

Единственной проблемой при утеплении станет место перехода ограждения балкона на стену. Снизить в этой области теплопроводность вряд ли получится, однако это не повод полностью отказываться от использования балкона. Утепления по способу, описанному выше, будет вполне достаточно для достижения хорошей теплоизоляции.

балкон мостик холода

Разобравшись в том, как избежать мостиков холода, можно смело приступать к возведению или утеплению зданий. При этом важно учесть, что даже самая затратная процедура в будущем максимально окупится, так как оплата услуг по отоплению дома значительно снизится, а микроклимат квартиры будет способствовать поддержанию здоровья проживающих и навсегда избавит от проблем с высокой влажностью, плесенью и регулярно портящимся ремонтом.

Мостик холода в помещениях

Главная > Статьи > Строительство и ремонт > Утеплители

Мостик холода – это элемент или часть основной конструкции, который пропускает через себя холод. Таким образом, все стремятся избавиться от устройства таких мостиков, ведь необходима максимально герметичная конструкция, которая будет хорошо сдерживать тепло внутри помещения.

Итак, многие стремятся построить дом, который, в идеале, не будет выпускать из помещений тепло и пропускать холод внутрь. Идеальной конструкцией была бы такая, конструкция, которая абсолютно герметична, пориста (низкая теплопроводность). Но всем нам нужен солнечный свет и тепло, передаваемое солнцем, а без устройства окон солнечный свет в помещение не попадет. Таким образом, окно является очень хорошим мостиком холода в стене. Так что же делать с этими мостиками холода? Давайте постараемся разобраться в этом подробнее.

Многие наблюдали такое явление, как «плачущие» окна – это одно из проявлений мостика холода. Окно гораздо тоньше стены дома, поэтому теплопроводность у него лучше, т. е. холоду пройти через стекло проще, чем через стену. Конденсат на окнах – это результат смещения точки росы конструкции, поэтому под каждым окном устанавливаются радиаторы или конвектора (при использовании витражных окон, т. е. окно имеет высосу от пола до потолка).

При плохом утеплении откосов окон (мостиков холода) увеличиваются затраты на обогрев помещения, так как возможны потери до 1/3 от общего объема. Откосы окон и дверей – это только один из возможных вариантов образования мостиков холода, но также хорошими проводниками могут являться колонны, стойки и ригеля при каркасном строительстве.

Если при устройстве стены используется каркас, тогда стойки, кроме несущей функции, могут выполнять функцию мостика холода. Чтобы этого не происходило, нужно позаботиться о выполнении правильного монтажа утеплителя стен. Также, чтобы уменьшить вероятность образования мостиков холода, в качестве материала для стоек используется дерево (теплопроводность дерева гораздо меньше теплопроводности металла или бетона).

Плита перекрытия - мостик холода

Существуют мостики холода, которые можно устранить, но бывают и такие, с которыми приходится только смириться. Ярким примером служит железобетонная плита перекрытия, которая опирается на несущие стены. Так как край плиты выходит на край плоскости наружной стены и граничит с наружной средой, поэтому является хорошим проводником холода вовнутрь дома.

Чтобы уменьшить теплопроводность плиты, ее утепляют дополнительно. Но все же этого недостаточно. Самым эффективным способом будет устройство разрыва в слое бетона и утепление арматурного каркаса теплоизоляционным материалом. Как правило, этот способ не используется в строительстве из-за экономических факторов.

Окна и двери – мостики холода

Как мы уже говорили, любое окно или дверь имеют меньшее сопротивление теплопередачи, чем целая стена, поэтому при устройстве и монтаже этих конструкций следует использовать теплоизоляционные материалы, в частности, утепление откосов. Так же нужно позаботиться о качестве выполнения стыков примыканий оконных и дверных рам к стенам.

Не стоит забывать о теплопроводности окон и при проектировании дома. Так устройство окна в помещении с северной стороны дома приведет к значительным потерям тепла в зимний период, а устройство большого окна с южной стороны дома позволит впустить в помещение больше солнечного света и тепла, соответственно.

Балкон – мостик холода

Не многие задают себе вопрос о том, как балкон может выполнять функцию мостика холода? На самом деле все очень просто – несущей конструкцией балкона является железобетонная плита, которая соединяется с плитой перекрытия. Это необходимое условие при устройстве выносного балкона, чтобы он смог выдержать эксплуатационную нагрузку. Так как балконная плита редко утеплена снаружи, поэтому и является мостиком холода.

Чтобы предотвратить попадание холода в помещение через балконную плиту используются полиуретановые вкладыши по периметру балкона. Еще один способ – это использование в металлическом каркасе плиты нержавеющей арматуры. Теплопроводность нержавеющей стали в 3 раза меньше обычной арматуры. Также можно использовать стеклопластиковую арматуру.

Крепежный анкер – мостик холода

Очень часто возникает такая ситуация, когда необходимо что-то прикрепить к наружной стене и для этого нужно использовать металлический анкер, который будет, впоследствии, хорошо проводить холод в помещение. Современные технологии позволяют избежать устройства этого вида мостика холода. Для этого используются специальные химические анкера. Они бывают двух видов: инъекционные и ампульные.

Как первый, так и второй виды химических анкеров предотвращают контакт металла несущего анкера с наружной стеной. Отличие лишь в способе монтажа. Так при использовании ампульного химического анкера, в просверленное отверстие вставляется ампула со специальным составом, которая разбивается при монтаже металлического анкера, после застывания состава анкер можно нагружать. При использовании инъекционного химического анкера, применяют специальный пистолет, благодаря которому состав вводится в отверстие с металлическим анкером.

Таким образом, при строительстве дома нужно обращать внимание на многие конструктивные стыки, которые могут впоследствии является мостиками холода. Так при утеплении фасада стыки между плитами утеплителя должны быть минимальными и загерметизированны. Часто допускают ошибку, используя для заполнения стыков клей, на который монтируется утеплитель. Утеплитель должен монтироваться плотно друг к другу.

Также может выполнять функцию мостика холода кладочный шов, поэтому, чем шов тоньше, тем меньше теплопотери в помещении. В качестве наполнителя кладочного раствора можно использовать перлитовый песок. Это позволит уменьшить теплопроводность кладочного шва.

Пассивный ЭКО дом: строительство без мостиков холода

Тепловые мосты (или "мостики холода") в оболочке здания имеют существенное влияние на эффективность использования энергии и тепловой комфорт.

  • Внешние углы стен.
  • Стык карниза и стены.
  • Вокруг оконных и дверных проемов.

Таких мостиков холода полностью избежать невозможно, но желательно их минимизировать, делая форму здания более простой и компактной. При строительстве качественных энергоэффективных коттеджей, пассивных домов на это следует обращать особое внимание.

Конструктивные тепловые мосты.


Данный тип теплового моста понять проще. Если что-то нарушает (прерывает) теплоизоляционный слой, мы можем однозначно говорить о мостике холода.  Другими словами, какая-то часть, какое-то «вкрапление» в оболочку здания, которое отличается большей теплопроводностью по сравнению с основной используемой теплоизоляцией – тепловой мост.

Пассивный ЭКО дом: строительство без мостиков холода

Традиционные места для мостиков холода:

  • Стропила, которые проходят через тепловой контур здания для поддержки карниза (или для украшения)

  • Деревянные стойки/перекрытия (каркаса), прерывающие теплоизоляцию

  • Консольные структуры, проходящие через тепловую оболочку.

  • Перемычки, которые прерывают изоляцию.

  • Промежутки, оставленные между теплоизоляционными плитами - неаккуратное утепление.

Конструктивные тепловые мосты, как правило, можно свести к минимуму с помощью тщательного проектирования и выполнения строительных работ.

При проектировании пассивных домов потери тепла от любых конструктивных тепловых мостов должны быть рассчитаны и учтены.

Пассивный ЭКО дом: строительство без мостиков холода

Подтипы тепловых мостов


И геометрические, и конструктивные тепловые мосты могут быть разбиты на дальнейшие подтипы следующим образом:

  • Линейные тепловые мосты: мостик холода определенной длины, например, перемычки.

  • Точечные тепловые мосты: мостики холода в некоторых точках, например, дюбеля/крепеж для крепления теплоизоляции, соединения внутренних и наружных конструкций.

  • Повторяющиеся тепловые мосты: мостики холода с регулярными интервалами, например, стойки деревянного каркаса с размещенной между ними теплоизоляцией.

  • Единичные тепловые мосты…


В любом здании, даже пассивном доме, наличие тепловых мостов является неизбежным. Тем не менее, качественное проектирование и аккуратное строительство может свести к минимуму их количество и влияние.

Почему тепловые мосты являются проблемой?

Как мы отмечали, тепловые мосты не являются проблемой для низкокачественных или плохо изолированных зданий. Там и без них велики потери тепла, много других недостатков. Если же мы имеем дело с хорошо утепленным строением, тем более пассивным домом, мостики холода имеет важное значение. Если в здании запланированы крайне низкие потери тепла, тепловой мост может добавить значительную в процентном отношении долю этих потерь. Кроме того, наличие мостиков холода создает значительные риски, связанные с переносом влаги через строительные конструкции.

Пассивный ЭКО дом: строительство без мостиков холода

Выделим пять потенциальных проблем тепловых мостов.

1. Потери тепла.

Тепловые мосты являются слабым местом в оболочке здания и, таким образом, могут приводить к значительным потерям тепла. Это уменьшает энергоэффективность зданий и увеличивает расходы на отопление.


2. Перегрев летом.
Тепловые мосты пропускают тепло, летом это может привести к нежелательному дополнительному нагреву помещений.

3. Холодные внутренние поверхности.

В месте, где тепло выходит через тепловой мост, температура внутренней поверхности снизится, создавая «холодное пятно». Относительная влажность поверхности будет тем самым увеличена. Это создает риск появления конденсата на внутренних поверхностях, который может привести к образованию плесени. В результате могут возникать как косметические дефекты, так и риски для здоровья людей.

4. Холодные пятна в ткани здания.

Тепловые мосты могут привести не только к образованию холодных областей на внутренних поверхностях, они могут в равной степени вызвать понижение температуры в соответствующих местах в толще строительных конструкций. Здесь то же самое: выпадает конденсат, появляется плесень. В течение длительного периода времени ущерб для конструкций может стать значительным.

5. Риски для комфорта и здоровья.

Холодные зоны на внутренних поверхностях помещений вызывают температурный дискомфорт и сквозняки. В случае выпадения конденсата, тем более образования плесени, качество воздуха в помещении будет ухудшаться.  Влажность и плесень могут вызвать проблемы со здоровьем людей.

Что такое строительная конструкция без мостиков холода?


Хорошо известно, что в пассивном доме тепловая оболочка должна быть непрерывной.

Для пассивного дома конструкция без мостиков холода считается таковой, если расчеты потерь тепла через все тепловые мосты не увеличивает общие потери тепла в здании. Пакет проектирования пассивных домов (необходимый инструмент для моделирования энергопассивного здания) – весьма «консервативная» программа, которая, можно сказать, слегка «завышает» расчетные потери тепла зданием. Поэтому даже если некоторые потери тепла через тепловые мосты (в первую очередь геометрические) остаются, показатели теплопотерь при надлежащем проектировании удается «вписать» в норму.

Расчет всех тепловых мостов здания обычно будет весьма трудоемким. Вместо этого, стандарт пассивного дома предлагает прагматичный подход:

  • Если внешнее пси-значение (коэффициент потерь через тепловой мост Ψe) линейного теплового моста равно или меньше, чем 0,01 Вт / мК, нет необходимости вычислять его. Там по-прежнему будут некоторые потери, но они незначительны даже по меркам пассивного дома. Существуют стандартные элементы конструкций (напр., анкера, дюбеля и пр.), которые уже были рассчитаны на соответствие этому требованию, проверены и сертифицированы, и могут быть использованы без проведения каких-либо дальнейших расчетов.

  • Точечные тепловые мосты относятся к конструкциям без мостиков холода за исключением случаев, когда они созданы в результате применения материала с высокой теплопроводностью, например, стали.

  • Если место потенциального мостика холода перекрывается теплоизоляцией толщиной две трети толщины изоляции остальной поверхности, вычислять тепловой мост нет необходимости.

  • Повторяющиеся тепловые мосты (например, стойки каркаса) учитываются при расчете коэффициента теплопроводности (U) соответствующей конструкции.

  • Тепловые мосты, связанные с оконными и дверными проемами, учитываются в расчетах коэффициента теплопроводности окон и дверей.


Тепловые мосты, которые не соответствуют любому из этих критериев, должны быть сведены к минимуму и рассчитаны индивидуально.
Если при проектировании здания мы с самого начала держим в голове необходимость создания проекта и здания без мостиков холода, эту задачу выполнить относительно легко. Но именно так должны проектироваться качественные пассивные дома. Ведь никакому проектировщику пассивного дома не придет на ум, например, устраивать балкон, «пробивая» бетонной плитой тепловую оболочку здания.

Стандарт пассивного дома требует строительства без тепловых мостов чтобы обеспечить то, что он провозглашает: радикальное повышение энергоэффективности и исключительный потребительский комфорт.опубликовано econet.ru

Related Post
