Теплый пол, электрический, инфракрасный, кабельный, монтаж и отзывы

Ощущение ровного и приятного тепла, которое дает теплый пол электрический, обеспечивает комфорт в помещении. Но подобный вид отопления стал популярным не только по этой причине. Современные интеллектуальные системы управления позволяют рационально использовать электричество и делают этот способ обогрева экономически выгодным.

Теплый электрический пол

• 1 Виды теплого пола электрического
• 2 Кабельный электрический пол
• 3 Основные правила монтажа кабельных теплых полов
• 4 Нагревательные маты – вариант теплого пола под плитку
• 5 Инфракрасные электрические полы
• 6 Управление электрическим полом
• 7 Электрический теплый пол: основная и дополнительная система отопления

Виды теплого пола электрического

В зависимости от типа нагревательного элемента, электрические полы бывают следующих разновидностей:

• традиционные кабельные;
• инновационные пленочные;
• стержневые.

Кабельные модели могут поставляться в продажу в виде простого мотка, секций, а также матов, выполненных из специальной эластичной сетки. В последнем варианте используется более тонкий кабель, чем в остальных моделях.

Электрический кабельный пол бывает только конвекционным, а пленочные и стержневые модели работают по принципу инфракрасных обогревателей.

Каждая из разновидностей имеет свои особенности укладки и ограничения по использованию. Если вы решили обустроить электрический теплый пол, характеристики его выбирайте, исходя из того, какой способ монтажа возможен в помещении.

Кабельный электрический пол

Использование для обогрева кабеля уже стало классикой. Для изготовления теплых полов применяют как резистивные, так и более сложные саморегулирующиеся модели. Резистивный кабель может быть одно- или двухжильным, причем второй вариант из-за своих конструктивных особенностей используется для электрического обогрева пола гораздо чаще.

Укладка греющего электрического кабеля

Дело в том, что следствием работы системы является электромагнитное излучение, а применение двухжильного кабеля позволяет несколько уменьшить его интенсивность. Саморегулирующиеся модели устроены намного сложнее обычного нагревательного кабеля. Они способны определять участки, на которых произошел перегрев и снижать, а то и вовсе отключать питание.

Основные правила монтажа кабельных теплых полов

В целом технология монтажа электрического теплого пола примерно одинакова вне зависимости от того, какая именно его разновидность используется. На примере укладки обычного греющего кабеля мы рассмотри основные этапы этого процесса. Особенности и нюансы, которые характеризуют процесс монтажа других моделей, будут рассмотрены  в соответствующих главах.

Обустройство любой разновидности электрических полов начинается с выбора места для установки терморегулятора. В стене штрабят выемку для прибора и проводов, которые будут питать систему. В нее же будет уложен проводник для подключения датчика.

После этого готовят поверхность пола. На выровненную и очищенную от мусора плоскость укладывают теплоизоляционный материал. Нагревательные секции располагают сверху и закрепляют монтажной ленты.

Укладка нагревательных секций

Кстати, устройство теплого электрического пола с использованием кабеля дает возможность выбирать расстояние между элементами в зависимости от того, какая интенсивность нагрева требуется. Например, вдоль холодной наружной стены секции можно укладывать с меньшим шагом, чем в более защищенных частях помещения.

Важно: Следите, чтобы нагревательные жилы не пересекались при монтаже!

После того как укладка завершена, выполняются все соединения электрических проводов. Затем устанавливается внутренний датчик. Его необходимо поместить внутрь гофрированной трубки. Это защитит прибор от повреждений. Трубку с датчиком и подсоединенным проводом размещают между нагревательным кабелем.

Осталось протестировать систему на работоспособность. Если сопротивление секций и датчика соответствует данным, указанным в техническом паспорте, то можно приступать к  заливке цементно-песочной стяжки.

По прошествии трех суток укладывают финишное покрытие. Теплый пол подключают только после того, как стяжка высохнет окончательно – не ранее, чем через 28 дней. Вы можете самостоятельно оборудовать теплый электрический пол, монтаж — видео которого представлено ниже, не является очень сложным процессом. Главное – следовать инструкциям, которые даются в данном ролике. Но если в процессе просмотра выяснится, что вы не обладаете какими-то навыками или у вас отсутствует необходимые инструменты, то воспользуйтесь услугами специализированной фирмы.

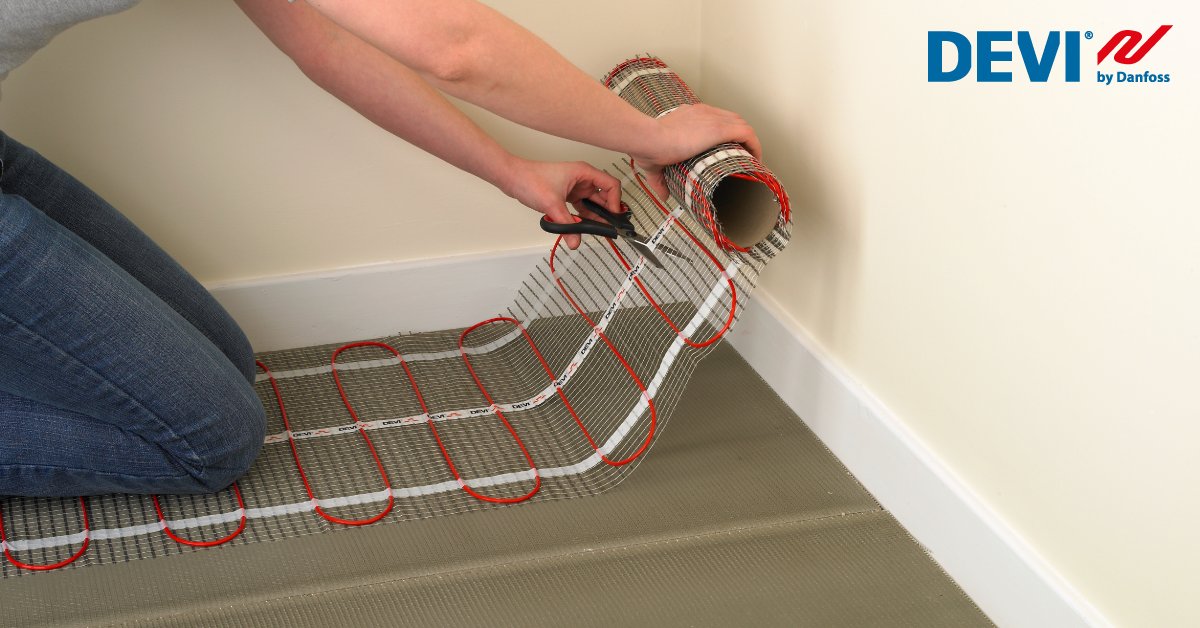

Нагревательные маты – вариант теплого пола под плитку

Теплые маты являются разновидностью традиционного кабельного пола.

Нагревательный элемент у них одинаковый – кабель, но при изготовлении матов используются модели с меньшим сечением. Кроме того, такой пол продается в готовом виде  –  он закреплен на эластичной стекловолоконной сетке. Чаще всего маты используют для обогрева пола, выложенного керамической плиткой.

Нагревательный мат

Нижняя сторона сетки обычно покрыта клеящим составом, который позволяет почти мгновенно зафиксировать конструкцию. Поэтому монтаж теплого пола электрического в данном случае обходится без использования монтажной ленты. После того как нагревательные маты разложены и закреплены, выполняются необходимые соединения и тестирование системы. Затем поверхность заливают раствором для крепления керамической плитки и укладывают финишное покрытие.

Инфракрасные электрические полы

Инфракрасный пол с карбоновыми нагревательными стержнями постепенно становится сильным конкурентом для других разновидностей электрических систем напольного обогрева. Только довольно высокая цена ограничивает пока его повсеместное применение.

Это – самый полезный для здоровья способ поддерживать в доме комфортную температуру. Те, кто уже установили стержневой теплый пол, отзывы о нем дают в большинстве своем положительные.

Такой пол можно укладывать даже под поверхность, заставленную мебелью, а также спокойно передвигать ее в процесс эксплуатации. Карбоновые стержни не боятся перегрева потому, что обладают функцией саморегулирования. Карбоновый мат рассчитан на монтаж с использованием стяжки или клея. Он подходит для укладки керамической плитки, но также его можно использовать под другие покрытия.

Инфракрасный электрический пол

Для повышения эффективности системы на поверхности пола сначала располагают подложку из теплоотражающей пленки. Для надежности сцепления клея или стяжки с черновым полом в изоляции делают специальные отверстия. Укладка электрического теплого пола осуществляется равномерно по всей поверхности. При необходимости маты разрезаются в тех местах, где находится соединительный провод, на куски нужного размера.

После завершения монтажных и проверочных работ, поверхность покрывается тонким слоем цементно-песочной стяжки или клея.

Проще всего выполнить монтаж теплого электро пола пленочной конструкции. Для него не требуется проведения предварительных мероприятий по обустройству поверхности. Такой пол укладывают на теплоотражающую подложку, а сверху стелют выбранное покрытие.

Управление электрическим полом

Система не только подключается к питанию через терморегулятор, но и управляется с его помощью. Это устройство отслеживает уровень нагрева полов и воздуха, считывая показания внутренних и внешних датчиков. Внутренние датчики являются основными, их устанавливают при монтаже теплого пола электрического в стяжку или под покрытие. Вспомогательные датчики регистрируют температуру воздуха. Они обычно располагаются на стене.

Внутренний термодатчик

Самый простой термостат способен поддерживать в помещении определенную температуру: в случае превышения определенных параметров он просто отключает питание и дает системе возможность остыть. Программируемый терморегулятор для электрического теплого пола работает по более сложной схеме. Его использование позволяет владельцам задавать желаемый алгоритм обогрева помещения.

Некоторые модели имеют набор стандартных программ, учитывающих время суток, выходные или рабочие дни.

Они самостоятельно включат питание перед приходом хозяев и отключат его на то время, пока дома никого нет. На данный момент уже существуют терморегуляторы, которые управляются дистанционно, через интернет или мобильный телефон. Это позволяет владельцам квартиры скорректировать программу в том случае, если изменились планы.

Обычный терморегулятор

Программируемый сенсорный терморегулятор

Конечно, за термостат с искусственным интеллектом придется заплатить в несколько раз больше, чем за простую модель. Но расходы окупятся за счет того, что эксплуатация теплого пола электрического будет более рациональной, а потребление энергии – экономным.

Электрический теплый пол: основная и дополнительная система отопления

Использовать электро теплый пол в качестве основной системы обогрева можно только в том случае, если тщательно проведена теплоизоляция помещения. Но даже при соблюдении данного условия такой метод отопления больше подходит для районов с теплыми зимами. В более суровых условиях он будет не очень эффективным и весьма затратным.

Для поддержки комфортного уровня температуры только за счет теплого пола его площадь должна иметь довольно большие размеры – как минимум две трети от всей площади помещения.

Соответственно, если в комнате много мебели, то система не будет выполнять свою задачу в полной мере. Кроме того, потребуется удельная мощность не менее 150 Вт.

Теплый пол для обогрева балкона

Будучи весьма затратным методом борьбы с зимними морозами, электрический обогрев пола может, тем не менее, пригодиться в межсезонье, когда не функционирует центральное отопление. Гораздо рациональнее использовать такие полы как дополнительный источник тепла. А также для подогрева  застекленных лоджий, помещений, которые расположены в цоколе или на первом этаже здания.
Так же будет полезным материал — теплый пол в деревянном доме.

Но наиболее уместен монтаж теплого пола электрического в ванной: он не только избавит от необходимости становиться на холодный кафель босыми ногами, но и уберет излишнюю влажность в данном помещении.

Warming Systems’ Руководство по установке теплого пола и основная информация по установке систем лучистого теплого пола от Warming Systems. Подрядчики и обычные мастера могут установить наши кабельные и матовые электрические системы обогрева пола.

• Warming Systems электрический подогрев пола прост в установке и обеспечивает лучистое тепло для холодной плитки, сланца, камня или почти любой поверхности пола.

• Кабель и мат Системы теплого пола Инструкция по установке Скачать Скачать
• OJ Electronics Wi-Fi GFCI Защищенный сенсорный экран Модель термостата UWG4-4999 Инструкция по установке Скачать Скачать
• Термостат Aube от Honeywell без GFCI Модель Th215-AF-120S и Th215-AF-240S Инструкция по установке Скачать Скачать
• Защищенный термостат Aube от Honeywell GFCI Модель Th215-AF-GA Скачать инструкцию Скачать
• Термостат с защищенным сенсорным экраном OJ Electronics GFCI Модель UDG4-4999 Инструкция по установке Скачать Скачать
• Как установить кабельную систему напольного отопления с использованием кабельной мембраны Prodeso Скачать
• Cerazorb Синтетическая пробковая подложка Скачать инструкции
• Circuit Tester Installation Monitor Инструкции Скачать
• Как подключить WiFi-термостат к Amazon Alexa и Google Assistant Скачать инструкцию

Советы по успешной установке

• Никогда не обрезайте и не перекрывайте красные нагревательные провода
• Подтвердите правильность сопротивления в Омах между черным и белым холодными проводами во всей установке
• Система для заделки в раствор на основе цемента, модифицированного полимерами
• При установке на бетонную плиту мы рекомендуем использовать какой-либо тип изоляции, чтобы избежать потери тепла через бетон, например, синтетическую пробку Cerazorb
• Держите нагревательный провод на расстоянии 6–8 дюймов от воскового кольца унитаза
• НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ : При использовании кабелей с тепломембранной системой Schluter-DITRA-HEAT или Prodeso,  дистанционные провода, чередующиеся 3 штифта / 2 штифта  в среднем на расстоянии 3 дюйма.

МАТЕРИАЛЫ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ:

• Термостат с датчиком температуры пола (доступен для покупки с системой обогрева пола)
• Электрическая коробка 4×4, внесенная в список UL, с одинарной крышкой «грязезащитное кольцо»
• Гибкий или жесткий кабелепровод, внесенный в список UL
• Электрическая проводка 12-го или 14-го калибра, см. электрический код
.
• Проволочные гайки (входят в комплект поставки термостата)

Монитор установки, входящий в комплект поставки, выдает предупреждение, если нагревательный элемент разрезается или повреждается во время установки.

Система подогрева пола должна иметь защиту GFCI. Вы можете сделать это одним из трех способов.

1. Используйте автоматический выключатель с защитой GFCI
2. Отвод системы от защищенной стороны розетки GFCI
3. Используйте термостат со встроенным GFCI

При установке на бетонную плиту мы рекомендуем использовать какой-либо тип изоляции, чтобы избежать потери тепла через бетон, например, подложку из синтетической пробки Cerazorb https://www. warmingsystems.com/cerazorb-thermal-break-underlayment-2-x- 4-использовать-при-установке-на-бетонную-плиту/.

Обзор установки

1. Проверка системы подогрева пола.
2. Проверьте термостат и электротехнические требования, убедившись, что 10-футовые холодные провода на конце системы достигают термостата.
3. Размотайте кабель , расположив его на расстоянии 3 дюймов друг от друга на полу и закрепив его с помощью прилагаемых направляющих для кабеля. Разверните мат и используйте методы поворота мата, описанные в руководстве по установке, чтобы правильно покрыть область, которую вы хотите нагреть. Используйте двусторонний скотч на коврике, чтобы закрепить его на месте.0004
4. Подсоедините провода питания и датчик термостата к термостату. Провод датчика должен располагаться между двумя нагревательными элементами на расстоянии не менее 6 дюймов от края обогреваемой зоны.
5. Система отопления должна быть залита раствором на основе модифицированного полимером цемента толщиной от 1/4 до 1/2 дюйма. Отопительную систему следует монтировать на бетонную или бетонную опорную плиту.
6. Установка напольного покрытия
7. Прервите все электрические соединения.

Автоматические выключатели и провода питания (всегда следуйте местным нормам для сечения проводов)

Маты или проволока		Провод питания		Отбойный молоток
В переменного тока	Общая кв. футов	(АВГ)	Кол-во	Тип	Рейтинг
120	до 120 кв. футов	14	1	однополюсный	15 или 20 А
120	до 150 кв. футов	12	1	однополюсный	20 А
240	до 240 кв. футов	14	1	двойной полюс	15 или 20 А
240	до 300 кв. футов	12	1	двойной полюс	20 А

Часто задаваемые вопросы

Используйте раствор на основе модифицированного полимером цемента.

Мы рекомендуем устанавливать 4″ от стены, так как тепло не излучается более чем на 2″ в любом направлении от кабеля.

Термостаты OJ Electronics и термостат Honeywell модели Th215-AF-GA имеют защиту GFCI. Термостаты Th215-AF-120S и Th215-AF-240S компании Honeywell не защищены от замыканий на землю. Если вы используете эти термостаты, вам необходимо иметь автоматический выключатель с защитой GFCI.

4-дюймовая квадратная электрическая коробка с одинарным грязевым кольцом, расположенная в пределах досягаемости 10-футового холодного ввода. м. Их нельзя использовать для наружного таяния снега или обогрева потолка.

STRATA_HEAT — Полы с подогревом | LATICRETE

Система напольного отопления STRATA_HEAT™ является самой передовой системой лучистого теплого пола в мире. Система, состоящая из высокоэффективного нагревательного провода для пола, разъединяющего мата, термостата с поддержкой Wi-Fi и первой в мире теплопроводной тонкодисперсной добавки, представляет собой самую передовую и эффективную систему обогрева пола для вашей следующей установки.

• Равномерность и энергоэффективность в одной системе напольного отопления
• Возможна установка напольного отопления высочайшего качества

STRATA_HEAT является частью гарантии LATICRETE Lifetime System Warranty, предоставляя вам один источник, одну гарантию от основания до затирки — ни одна другая компания не может сравниться с инновационными функциями или предложить такую ​​обширную линейку продуктов.

Увеличьте ТЕПЛО с помощью самой высокоэффективной системы напольного обогрева!

Интеллектуальный ЖК-термостат STRATA_HEAT™

Интеллектуальный ЖК-термостат STRATA_HEAT™ с сенсорным экраном, управляемый по Wi-Fi, представляет собой термостат лучистого тепла с двойным напряжением 120/240 В, который прост в установке и использовании.

Страна Доступность

• США
• Канада

WiFi-термостат STRATA_HEAT

Wi-Fi-термостат STRATA_HEAT™ представляет собой сенсорный ЖК-термостат с подогревом пола с двойным напряжением 120/240 В/240 В, который прост в установке и использовании.

Страна Доступность

• США
• Канада

Термопакет STRATA_HEAT™

STRATA_HEAT™ Thermal Pack представляет собой запатентованную добавку, в которой используется технология термодиффузии™. Тепло, выделяемое бесшовной проволокой STRATA_HEAT, равномерно распределяется по всему клею, обеспечивая более быстрый нагрев пола и более комфортную и энергоэффективную укладку!



Страна Наличие

• США
• Канада

Термостат STRATA_HEAT™

Термостаты STRATA_HEAT™ рассчитаны на два напряжения 120/240 В и просты в использовании; Программируемый термостат STRATA_HEAT — это цифровой программируемый термостат, а термостатом STRATA_HEAT Wi-Fi можно управлять с помощью технологии смартфона.

Старые модели скоро будут сняты с производства, чтобы узнать о новых версиях, щелкните ниже.

STRATA_HEAT Интеллектуальный ЖК-термостат

STRATA_HEAT WiFi-термостат

Доступность в стране

• США
• Канада

Бесстыковая проволока STRATA_HEAT™

Бесстыковая проволока STRATA_HEAT™ — это бесстыковая нагревательная проволока, ориентированная на производительность, которая максимизирует теплопередачу и упрощает процесс установки. Эта проволочная система обогрева пола предназначена для использования под многими типами готовых напольных покрытий, чтобы обеспечить роскошь и комфорт.

Доступность в стране

• США
• Канада

Коврик STRATA_HEAT™

Коврик STRATA_HEAT™ сочетает в себе удобство проводов для обогрева пола с преимуществами разделяющей мембраны STRATA _MAT™.

Страна Доступность

• США
• Канада

Ресурсы

• LATICRETE поможет вам спроектировать пространство для ваших полов с подогревом с помощью нашего бесплатного и простого в использовании инструмента для проектирования обогрева пола, который упрощает добавление лучистого обогрева пола.
