Монтаж кассетных потолков

Кассетные потолки можно часто встретить в общественных учреждениях, торговых центрах и спортивных комплексах. При этом они подойдут и для частной квартиры, простота монтажа позволяет установить их своими руками. В этой статье мы рассмотрим процесс создания кассетного потолка в домашних условиях.

Что такое кассетный потолок?

Эта разновидность относится к подвесным потолочным конструкциям. К этому же типу относятся реечные потолки и конструкции из гипсокартона. Для всех этих потолков характерен определенный набор свойств.

Про монтаж реечных потолков подробнее читайте в статье «Монтаж реечного потолка: пошаговая инструкция»

Между перекрытием и подвесным потолком есть свободное пространство.
Пустое пространство под потолком может быть использовано, чтобы скрыть коммуникации.
В подвесные потолки обычно встраивают осветительные приборы.
Подвесные конструкции позволяют скрыть дефекты и выровнять поверхность потолка.
Структура кассетного потолка состоит из квадратных ячеек, которые закрепляются на алюминиевом или оцинкованном каркасе. Материал не подвержен коррозии, поэтому его можно использовать в помещениях с повышенной влажностью.

Также через подвесной кассетный потолок легко получить доступ к подпотолочному пространству для обслуживания коммуникаций. Для этого требуется снять одну или несколько кассет (панелей). Такая возможность полезна для общественных зданий со сложной системой коммуникаций.

Кассеты легко можно заменить на новые, если они повредились или если потребовалось изменить стиль интерьера.

Тип кассетного потолка

Особенности монтажных работ зависят от типа конструкции потолка.

Открытый кассетный потолок отличается тем, что кассеты укладывают на сетку из Т-образных профилей. Сначала из длинных (продольных) и коротких (поперечных) профилей собирают сетку с пустыми ячейками. Потом в эти ячейки вставляют модульные панели. Благодаря такой конструкции видны не только сами кассеты, но и профиль между ними.

Кассетный потолок открытого типа.

Кассетный потолок закрытого типа
монтируется только на продольные элементы каркаса. Кассеты вставляются снизу и задвигаются вплотную друг к другу. Поверхность потолка получается бесшовной.

Кассетный потолок закрытого типа.

Потолок закрытого типа проще с точки зрения монтажа, так как в нем не требуется ставить поперечные элементы профиля.

Из чего состоит кассетный потолок?

Комплектация зависит от производителя, при этом есть элементы, которые присутствуют в любой конструкции.

Для использования во влажных помещениях каркас, панели и повесы нужно дополнительно покрасить. Желательно использовать порошковый метод покраски.

Направляющие (т-профиль) – основной несущий профиль конструкции. Направляющие выполняют функцию опоры, за которую цепляется квадратная панель. Минимальное расстояние между этими элементами 60 см. Длина Т-образных профилей достигает 370 см. Поперечные элементы для потолков открытого типа делают из Т-профилей меньшей длины.

Соединение Т-образных профилей.

Название Т-образный происходит из-за формы этого элемента. На самом деле при монтаже буква Т направлена верхушкой вниз. Нижняя её плоскость имеет покраску под цвет панелей.

L-образный профиль (уголок) закрепляют по периметру помещения, он является опорой для направляющих. Длина этого элемента составляет 3 м.

Закрепление уголка кассетного потолка.

Миниподвес используют для прикрепления направляющих к потолку, если толщина потолка не превышает 10 см.

Минимальное расстояние между подвесами составляет 1200 мм, а от подвеса до стены — 600 мм.

Пружинный подвес состоит из двух элементов, его используют, чтобы опустить потолок ниже 10 см.

При этом пружинный подвес может регулироваться по высоте, что позволяет компенсировать неровности на потолке.

Пружинный подвес

Для усиления несущей способности в конструкции могут добавлять фиксирующие уголки, которые соединяют два направляющих элемента. Фиксирующие уголки идут с шагом 1200 и находятся в местах крепления подвесов.

Кассета – основной элемент, из которого состоит потолок. Кассеты выполняются в виде квадрата. Они могут различаться материалом, цветом фактурой, типом поверхности (матовая или глянцевая). Некоторые кассетные панели имеют декор в виде зеркальных поверхностей или перфораций.

Кассетный потолок из сетки ЦПВС.

Отдельный вид кассет делают из просечно-вытяжной сетки. ЦПВС может иметь круглую, квадратную или ромбовидную ячейку. На неё обычно укладывают акустическую подложку, которая повышает звукоизоляционные свойства потолка.

Необходимые инструменты

Дрель потребуется для высверливания отверстий под крепежные элементы.
Ножницы по металлу нужны для разрезания кассет и профилей.
Строительный нож поможет разрезать панели.
Шуруповерт с функцией реверса необходим для сборки каркаса.
Отбивочный шнур – это нить, покрытая краской, которая позволяет быстро нанести ровные линии разметки на стену.
Гидравлический уровень – измерительный прибор, который позволяет установить горизонталь на одном уровне. Работа прибора основана на принципе сообщающихся сосудов.

Шпатель потребуется, если на потолке есть трещины, которые надо замазать.
Пузырьковый уровень служит для отбивки вертикалей и горизонталей.
Плоскогубцы понадобятся для закрепления направляющих в подвесах.

Подготовка основания

Поверхность нужно подготовить перед началом работ. С потолка удаляют пыль, загрязнения и паутину. Если на бетоне имеются трещины, то их надо замазать шпатлевкой.

Если речь идет о работах во влажных помещениях, то не помешает обработка поверхности антисептическими составами.

На этапе подготовительных работ надо завершить монтаж коммуникаций, закрепить их на потолке, сделать подводку для будущих точек освещения.

Разметка

На стену надо нанести линию потолка, если черновое основание имеет перекос, то измерения лучше начинать с самой ровной части.

Толщина потолка устанавливается произвольно. Главное, чтобы в нем уместились провода и осветительные приборы.

С двух сторон от углов на стене делают отметки на одинаковом уровне. Их соединяют линией, нанесенной отбивочным шнуром.

Разметка потолка открытого типа.

Горизонталь можно проверить с помощью гидравлического уровня. Также может помочь лазерный уровень.

Дальше действия будут отличаться в зависимости от конструкции потолка.
Для разметки потолка открытого типа нужно нанести сетку с ячейками равными сторонам кассеты (50х50, 60х60). От стены надо отступить расстояние равное стороне модуля, затем с помощью отбивочного шнура разметить на потолке сетку.

Разметка – это самый сложный и самый важный этап работы. Если выполнить все правильно, то остальная часть работ пройдет легче.

Для разметки потолка закрытого типа не требуется рисовать поперечные линии, достаточно обозначить продольные направляющие.
На этапе разметки надо обозначить места крепления подвесов, от стены отступ составляет 60 см, а между двумя подвесами – 120 см.

Ход работ

На бетонном потолке делают отверстия под подвесы и саморезы. В эти отверстия вставляем дюбели.

Пристенные L-образные профили прикручивают по периметру помещения. Работая по разметке, проверяйте горизонталь пузырьковым уровнем.

На пристенный профиль саморезы крепят с шагом 400 – 500 мм.

После этого можно установить подвесы, крепежные элементы монтируют анкерами со шляпками 13 мм.

Монтаж подвесов.

Когда подвесы закреплены, можно монтировать основные направляющие. Их концы защелкивают на пристенном профиле и закрепляют в подвесах. Для закрепления в подвесах потребуются плоскогубцы.

Закрепление подвеса в профиле.

Высоту подвеса вместе с направляющими надо отрегулировать и выставить по уровню. Направляющая должна располагаться к стене под углом 90 градусов.

Если устанавливается потолок открытого типа, то нужно установить поперечные направляющие через каждые 60 см. Для потолка закрытого типа можно сразу переходить к монтажу кассет.

Размещение системы крепежей кассетного потолка.

На последнем этапе устанавливаются панели, для закрытого потолка их монтируют снизу, а для открытого – вставляют под углом сверху.

Монтаж кассет в потолке закрытого типа.

Монтаж кассет в потолке открытого типа.

Для потолка закрытого типа кассеты начинают устанавливать с центральной части помещения.
Последней кассете может потребоваться обрезка. Для этого ножницами по металлу надрезают края. Строительным ножом делают рез по линии, потом сгибая и разгибая, надламывают кассету.

Если в кассете будет располагаться светильник, то предварительно с помощью насадки на дрель «Балеринка» надо сделать отверстия.

Некоторые светильники выполнены в форме кассет, в этом случае ничего резать не надо.

Вывод

Кассетные потолки просты в монтаже и отличаются широким выбором дизайнерских решений. Такой потолок позволит скрыть коммуникации на потолке в ванной комнате и туалете.

Инструкция по монтажу кассетного потолка CESAL

Инструкция по монтажу кассетных подвесных потолков

1. Все работы производятся в перчатках.

2. Разметка помещения: делается при помощи уровня (водяного, спиртового или лазерного)

3. L-профиль: в зависимости от материала стены крепится на саморезы длиной 3-4 см (материал стены: пластик, дерево) или на дюбель-гвозди 6*40(бетон, кирпич). Крепится угол через 40-50 см.

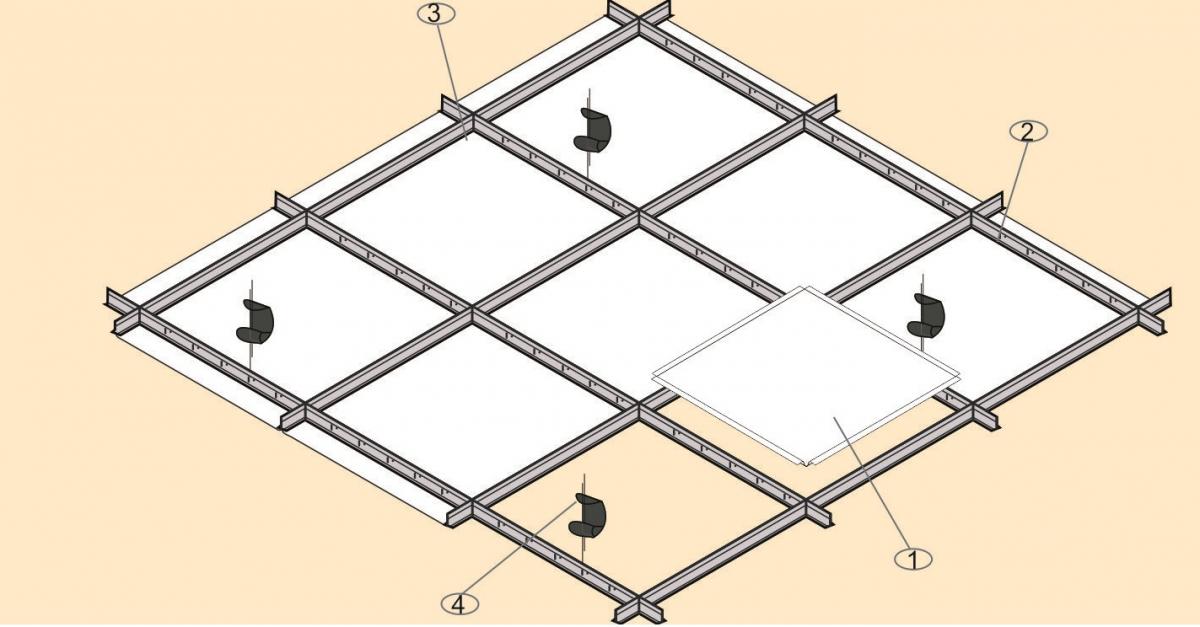

Фото: Визуальная схема монтажа.

4. Миниподвесы: крепятся к продольным направляющим с шагом 1м и крепятся на саморезы или дюбель гвозди (зависит от материала стен). Длина самореза или дюбель-гвоздя должна быть от 4см.

Фото: Миниподвеса

5. На сколько можно опустить потолок: минимум — 4см(направляющие крепятся непосредственно к потолку, без миниподвесов). С миниподвесами: первое отверстие — 7см, второе отверстие — 9см. Если потолок нужно опустить ниже, то используются европодвесы.

Фото: Крепление подвеса

6. Продольные направляющие: устанавливаются с шагом 30см друг от друга (либо 60 см — зависит от размера кассеты). Продольные направляющие крепятся на миниподвесы, также их можно закрепить сразу к потолку, предварительно разжав направляющую и прикрутив её к задней спинке.

7. Установка кассет: придерживая одной рукой продольные направляющие вставляем кассеты (с кассет предварительно должна быть снята пленка).

Кассеты лучше устанавливать по периметру, а последняя кассета вставляется во втором ряду от края либо в середине, но не в углу помещения!(может остаться зазор между кассетами) Кассеты можно пилить канцелярским ножом, коронкой по дереву, либо пилой по металлу.

Фото: Схема установки кассеты

8. Последняя кассета устанавливается в любом месте кроме крайних рядов

Фото: Установка последней кассеты

ДЕМОНТАЖ КАССЕТ

Демонтаж кассет можно произвести с помощью силиконовых присосок. Устанавливаются они по углам и взявшись за нипеля на присосках, аккуратно и равномерно кассеты вытягиваются вниз.

Фото: Установка присосок

Установка потолочной кассеты без воздуховодов

В этом подкасте Бретт Рогенски, генеральный директор N.E.T.R., Inc., беседует с Джоном Махером об установке потолочной кассеты без воздуховодов. Он рассказывает о процессе установки и объясняет, чего следует ожидать домовладельцам, если они хотят потолочные кассеты со своими бесканальными системами отопления и охлаждения.

Джон Махер: Привет, я Джон Махер. Сегодня я здесь с Бреттом Рогенски, генеральным директором N.E.T.R., Inc., компании по отоплению и охлаждению в Массачусетсе, специализирующейся на бесканальном отоплении и охлаждении Mitsubishi. Сегодня речь пойдет о бесканальной кассетной потолочной установке. Добро пожаловать, Бретт.

Бретт Рогенски: Спасибо, Джон. Я ценю, что ты у меня есть.

Что такое бесканальная потолочная кассета и где ее можно установить?

Джон: Конечно. Итак, Бретт, что такое потолочная кассета без воздуховодов и где ее можно установить в доме?

Бретт: Конечно. Отличный вопрос. Потолочная кассета без воздуховодов функционально работает так же, как и все другие элементы без воздуховодов, например настенные или напольные. Это блок и испаритель, который монтируется в потолок. Таким образом, все функциональные части утоплены в потолке, а также соединения линии хладагента и т.д.

А куда его поставить? Его вполне можно поставить на второй этаж, где есть мансарда, и на первый этаж, в зависимости от типа конструкции. Он также может быть размещен там, в основном, втиснутым между потолком вашего первого этажа и вашим полом второго этажа, что позволит нам спрятать его в вашем потолке.

Различные типы потолочных кассет

Джон: Хорошо. И какие существуют типы бесканальных потолочных кассет и каковы, возможно, некоторые различия с точки зрения их установки?

Бретт: Конечно. Есть два основных варианта, и это действительно вопрос форм-фактора. Итак, первая — это так называемая двухсторонняя кассета, что в основном означает, что она распределяет воздух в двух направлениях одновременно. А они какие-то длинные и прямоугольные. Они имеют ширину около 15 дюймов и длину 43 дюйма. И они предназначены для размещения между вашим потолком, между вашими стропилами и балками пола и углублением там, потому что типичная конструкция находится на расстоянии 16 дюймов друг от друга. Итак, он какой-то длинный, длинный и прямоугольный, утоплен в потолок и распределяет воздух в двух направлениях.

И второй квадрат. Итак, два фута на два фута. Итак, это 24 дюйма на 24 дюйма. И он фактически рассеивает воздух в четырех направлениях одновременно. Таким образом, этот кондиционированный воздух выходит одновременно в четырех направлениях. И это требует немного больше работы, потому что опять же, с типичной конструкцией, составляющей 16 дюймов между балками и стропилами, нам действительно нужно работать с домовладельцем, привлекать плотника и фактически строить коробку, которая находится в потолке.

Итак, мы прорезали отверстие, а затем он вставлял коробку, в которую это вставлялось. Кроме того, это позволяет сохранить структурную целостность дома, потому что нам пришлось обрезать эти балки. Таким образом, построив эту коробку, у нас теперь есть место для ее размещения, и она по-прежнему поддерживает стропила и балки.

Конструкция, необходимая для установки мини-сплит-системы без воздуховодов

Джон: Хорошо. Может быть, поговорим немного больше о той конструкции, которая должна быть сделана для установки кассетного мини-сплит-потолка. Теперь с более длинным и узким типом, прямоугольным типом, как вы сказали, вам не нужно делать резку потолочных стропил или что-то в этом роде. Все, что вы делаете, это разрезаете гипсокартон в этом случае, правильно, и тогда он просто помещается прямо между стропилами. Так что это только гипсокартон, который вы режете для первого стиля.

Бретт: Правильно. Итак, иногда нам приходится немного подталкивать некоторые стропила, может быть, слегка их обрезать, потому что они могут быть не идеально 16 дюймов. Но да, большая часть того, что мы делаем, это то, что мы находим подходящее место с домовладельцами, где они хотели бы, чтобы это было установлено, и где мы можем его разместить. И мы на самом деле просто срезаем гипсокартон с их потолка, утапливаем этот блок и аккуратно устанавливаем его прямо между этими двумя стропилами, а затем все его механические части, линии охлаждения и так далее теперь над потолком. И все, что они видят, это решетка на их потолке, а все остальное утоплено в этом потолке, на этом чердаке.

Опять же, с моделью два фута на два фута, квадратной моделью, потребуется немного более реальная конструкция. Итак, опять же, мы собираемся резать этот потолок, резать этот гипсокартон, но чтобы приспособиться к этому, в большинстве случаев вам также нужно вырезать балку пола, вырезать стропило и снова построить коробку, которая затем прочно позволяет разместить устройство, а также поддерживает эти вещи. Поэтому все, что мы делаем, мы делаем так, чтобы домовладелец был в отличном положении.

Джон: Верно. Поэтому, когда вы обрезаете потолочные стропила таким образом, очевидно, что это важно, что они являются структурной частью дома, они поддерживают крышу и тому подобное.

Бретт: Конечно.

Процесс установки потолочной кассеты 24×24

Джон: Возможно, вы сами не плотник, но можете ли вы описать этот процесс? Вам нужно поставить такие столбы в комнате, чтобы поддержать потолочную балку, когда вы их разрезаете, и убедиться, что они не упадут или что-то в этом роде? Или что в этом процессе?

Бретт: Конечно. На самом деле не все так сложно. Первое, что мы делаем после того, как установили местоположение с домовладельцем и направление, в котором идут стропила. Направление стропил будет определять направление, в котором мы можем провести наши линии хладагента снаружи дома. Так что нам придется пойти со стропилами, ладно, так что пустота между ними.

Итак устанавливаем какое направление. Затем мы устанавливаем, где они хотели бы с домовладельцем относительно этого направления, что мы можем подвести линии хладагента и дренажные линии. Затем мы на самом деле отмечаем это, как только мы установили, что физически возможно. Отмечаем это место 24 на 24. В этом месте мы удаляем гипсокартон. А потом что мы делаем, нам не нужно ничего подпирать, ничего подобного. Это очень короткий срок. Затем к нам приходит плотник. И он оценивает, допустим, это балка пола или стропила потолка, что бы это ни было. Обычно он режет только один.

И затем внутри этого он фактически создает коробку. Итак, там, где он обрезал одно стропило, теперь он идет от стропила слева к стропилу справа и переносит туда доску того же размера. А теперь привязывает тот, который был обрезан, к той доске, которую он теперь добавил туда. И то же самое на задней стороне. Таким образом, он перешел от этих длинных узких пролетов, которые мы все видели на наших чердаках, к созданию квадратной коробки посередине, где все стропила поддерживаются со всех сторон.

Джон: Понятно. Ага. Таким образом, стропила, которые обрезаются, в конечном итоге прибиваются, если хотите, к такой поперечной балке. Он прибивается к стропилам, которые находятся рядом с ним. Таким образом, получается что-то вроде стропильных досок, которые находятся рядом с обрезанной, и которые действительно поддерживают вес этого среднего стропила.

Бретт: Верно. Точно. Это помогает перенести тот вес, на который он движется. И это довольно стандартная строительная практика. Это не сильно отличается от отверстия для доступа, которое ведет на ваш чердак. Если бы вы поднялись и посмотрели на это, то, как правило, это было бы прорезано через стропило и снова обрамлено вокруг него, чтобы иметь возможность поддерживать его должным образом.

Джон: Хорошо. Конечно. Или на стене, они делают то же самое, когда они, для окон и дверей. Верно?

Бретт: Точно. Это почти как если бы вы обрамляли окно в потолке.

Нужны ли воздуховоды для потолочных кассет?

Джон: Итак, теперь потолочная кассета требует каких-то воздуховодов, чтобы выйти на чердак? Или это настоящая система без воздуховодов, в которой вы просто запускаете линии хладагента и тому подобное туда и обратно?

Бретт: Ага. Это настоящая беспроводная система. Так что это просто немного другой форм-фактор, чем большинство людей привыкли видеть. Так что это настоящая беспроводная система. Таким образом, единственное, что идет к этому блоку и от него, — это линии хладагента. Итак, наши изолированные линии хладагента, всасывающие линии, дренажные линии для конденсата, который затем должен быть, есть небольшой насос, встроенный в этот блок. Таким образом, конденсат собирается в небольшом поддоне, а затем откачивается через дренажные линии, а затем выходит из дома. И, конечно же, мощность, которая также питается от нашего устройства.

Итак, да, это действительно бесканальное решение. На самом деле все, что идет к нему, ничем не отличается от того, что идет к стене или напольному блоку. Он просто находится в вашем потолке между стропилами или балками.

Планирование установки потолочной кассеты без воздуховодов

Джон: Итак, не могли бы вы показать нам пошаговый процесс установки потолочной кассеты без воздуховодов с того момента, когда домовладелец и вы решаете, что действительно хотите есть потолочная кассета в комнате. Как вы определяете, где это должно быть, где это можно разместить в комнате, на всем протяжении готового установленного продукта.

Бретт: Ага. Отличный вопрос. Итак, первое, что мы собираемся сделать, как только домовладелец убедится, что это именно то решение, которое ему нужно. Мы собираемся попробовать, ну, во-первых, эстетически, поработать с ними. Хорошо. В оптимальной ситуации, где бы вы хотели, чтобы это было? Поэтому они укажут на точку на потолке.

Следующее, что мы собираемся установить, это то, в каком направлении идут эти стропила? Хорошо. Они идут влево или вправо? Они идут от передней части вашего дома к задней части? Они идут из стороны в сторону? На каком этапе строительства вашего дома мы находимся? Итак, мы собираемся посмотреть. Мы собираемся подняться над этим потолком и посмотреть.

Если это на втором этаже и мы можем попасть на чердак, мы собираемся подняться и посмотреть, в каком направлении все работает. Это будет довольно легко. Если это на первом этаже, часто нам приходится делать это… может быть, у вас есть встроенный свет. Мы собираемся выдвинуть этот встроенный свет, и это скажет нам, в каком направлении работают стропила или балки пола. Если нет, то, возможно, нам придется где-то вырезать небольшое отверстие для доступа, которое затем будет заделано, чтобы установить, опять же, направление. Потому что мы должны бежать в том же направлении, что и эти стропила и эти соединения. Мы не можем пройти через них. Мы не можем пройти туда.

Чтобы они установили там, где им хотелось бы оптимально. Мы бы выяснили, где бегут стропила. Следующее, что мы сделаем, это когда мы узнаем, где проходят стропила и расстояние между ними, мы могли бы на самом деле сказать: «Хорошо, мистер Домовладелец, может быть, нам нужно немного скользнуть сюда, немного скользнуть туда, чтобы приспособиться к этому». и определить, где именно.

И потом, во время установки, опять же, если это один из тех прямоугольных блоков, то гипсокартон просто разрезается. Этот блок вставляется в это отверстие в гипсокартоне и крепится к стропилам, которые находятся по обе стороны от него. И затем мы собираемся продолжить работу над нашими механическими вещами за пределами этого. Или мы собираемся соединить наши линии хладагента, проложив их в том же направлении, что и стропила. А потом наружу через внешнюю стену, вниз по стене дома в шкуре. И в нем будут размещаться линии хладагента, дренажные линии, питание.

Если бы мы делали квадратную модель, первое, что мы делаем, это снова устанавливаем, где мы хотели бы это сделать. Мы бы установили, в каком направлении идут наши стропила или балки. Выясните, где мы могли бы создать этот кадр с клиентом и установить их. Итак, опять же, они могут хотеть быть мертвыми в центре комнаты. Ну, могут быть причины, по которым мы не смогли туда попасть. Некоторая существующая инфраструктура или, может быть, то, как построен дом. Но тогда мы можем сказать: хорошо, мы не можем сделать это прямо сейчас. Но мы можем сделать это здесь. Довольно близко. Хорошо. Большой.

Тогда на самом деле следующие шаги во время установки — это разрезание этого гипсокартона, чтобы обнажить эти стропила, плотник делает свою работу, где он вырезает эти детали и создает эту коробку. И затем очень похоже с этого момента, теперь мы путешествуем по этим стропилам снаружи дома внутрь дома с линиями хладагента, дренажными линиями и питанием. И соединить их внутри той коробки, которая создана.

Как бесканальные потолочные кассеты подключаются к наружному конденсаторному блоку?

Джон: Верно. Потому что для всех этих бесканальных потолочных кассетных блоков по-прежнему требуется внешний конденсаторный блок, к которому они подключаются. Таким образом, вы должны иметь возможность провести эти линии по потолку, снаружи дома, а затем по внешней стороне дома к внешнему блоку.

Бретт: Абсолютно. Ага. Они подключаются одинаково. Просто другой внешний вид, но функционально он работает почти так же, как настенный блок, но имеет совершенно другую эстетику.

Джон: Хорошо. Что ж, это действительно отличная информация. Спасибо, что поговорили со мной сегодня, Бретт, об установке бесканальной кассеты.

Свяжитесь с NETR, чтобы поговорить о бесканальном отоплении и охлаждении

Бретт: Хорошо. Спасибо, что пригласили меня.

Джон: И для получения дополнительной информации вы можете посетить N.E.T.R. на веб-сайте netrinc.com или по телефону (781)-933-NETR. Это (781)-933-6387.

Mini Split Ceiling Cassette Отзывы: цена, установка и лучшие бренды

Информация на этой странице содержит все, что вам нужно знать, если вы рассматриваете возможность установки на потолке мини-системы переменного тока/теплового насоса без воздуховодов.

Стоимость оборудования, трудозатраты на установку, а также другие факторы стоимости, которые следует учитывать при расчете общей сметы расходов.

Также включены исследования лучших брендов, часто задаваемые вопросы и многое другое.

Совет по терминологии: Потолочные мини-сплиты доступны в двух конфигурациях для помещений: потолочные кассеты , которые монтируются на потолке, и подвесные блоки , которые монтируются на потолке.

Оба типа оснащены широким набором функций, включая вращающиеся вентиляторы, автоматический контроль температуры и влажности, таймеры сна, датчики движения и многое другое. Большинство из них можно использовать как в одной, так и в нескольких зонах, в зависимости от размера и типа наружного блока, к которому они подключены.

Навигация по содержимому

Потолочное крепление Mini Split Цена
Мини-сплит с потолочным креплением Стоимость
- Оборудование
- Варианты приобретения
Установка
Факторы стоимости
Почему стоит выбрать мини-сплит с потолочным креплением?
Лучшие бренды – потолочные мини-сплит кондиционеры и тепловые насосы
- Fujitsu
- Daikin
- Mitsubishi
Часто задаваемые вопросы

Потолочное крепление мини-сплит Сколько стоит потолочный мини-сплит Цена

7 9?

Потолочная мини-сплит-система с тепловым насосом Цены варьируются от 1000 до 10 700 долларов США только за базовое оборудование. Труд добавит от 700 до 5000 долларов к общей стоимости. Эти затраты будут основываться на количестве зон, а также на многих других факторах стоимости установки, которые будут обсуждаться ниже.

Другими словами, вы можете заплатить от 1000 долларов за систему с одной зоной на 9000 БТЕ и более 10700 долларов за многозонное мини-сплит-оборудование на 60000 БТЕ. В некоторых случаях может быть дополнительное оборудование, не включенное в базовую цену.

Потолочное крепление Mini Split Стоимость

Одна зона:

Размер одной зоны	Стоимость оборудования	Труд	Общая стоимость
9000 БТЕ	1000 – 2500 долларов	500 – 1400 долларов	1700 – 3900 долларов
12 023 9023 БТЕ 2 850 долл. США
15 000 БТЕ	2 205 долл. США – 3450 долл. США	800 долл. США – 1500 долл. США	3025 долл. США – 4950 долл. США
18 000 БТЕ 233 3 050 – 6 250 долл. США
24 000 БТЕ	2 475 – 5 700 долл. США	800 долл. США – 1 500 долл. США	3 275 долл. США – 7 200 долл. США

Многозонный：8 03 Зона Размеры Стоимость оборудования Труд Общая стоимость Размеры для двух зон 18 000–36 000 БТЕ 2 575 – 6 700 долл. США 1 500 – 2 500 долл. США 4 075 – 2 22400 долл. США 9 0 3 Зона 24 000–36 000 БТЕ 3 675 – 8 050 долл. США 2 000 – 3 000 долл. США 5 600 – 11 050 долл. США 30 30-90,232 4 Зона 9 90, 48 000 БТЕ 4 400 – 9 100 долл. США 3 400 – 4 500 долл. США 7 800 – 13 575 долл. США 5 Зона 36 000–60 000 БТЕ 5 500 – 10 700 долл. США 4 000 – 5 000 долл. США 9 500 – 15 700 долл. США99 Типовые затраты на оборудование и оплату труда. В приведенной выше таблице показаны мини-системы с потолочным креплением в разбивке по разным размерам и конфигурациям. Есть еще много способов настроить вашу систему по размеру наружного блока, количеству зон и их индивидуальным размерам. Очевидно, что размер наружного блока, а также количество и размер внутренних блоков будут влиять на общую стоимость.

Примечание: В этот список входят как системы с переменным током, так и системы с тепловым насосом. В среднем тепловой насос будет стоить на 300–500 долларов дороже, чем мини-сплит той же марки, серии и размера, работающий от переменного тока. Дополнительную информацию см. в разделе Факторы стоимости.

Оборудование

Какое оборудование входит в состав потолочной мини-сплит-системы?

Наружный блок: Его также называют конденсаторным блоком. Размеры варьируются от 9 000 до 60 000 БТЕ. Это то же самое, что и от 0,75 до 5 тонн мощности переменного тока или теплового насоса.
Внутренний блок: Это блок испарителя. Большинство перечисленных систем включают в себя от 1 до 5 внутренних блоков, монтируемых на потолке, но некоторые из более крупных мини-сплитов могут работать с большим количеством блоков. Они могут быть как кассетными, так и подвесными.
Пульт дистанционного управления: Пульт дистанционного управления входит в стандартную комплектацию многих комплектов оборудования. Некоторые из них оснащены встроенным термостатом, который измеряет температуру, где бы ни находился пульт.
Настенный регулятор/термостат: Может входить в стандартную комплектацию или в качестве опции для некоторых из этих мини-кондиционеров с раздельными блоками и комплектов тепловых насосов для обогрева и охлаждения.
Комплект трубопроводов хладагента: Также называемый комплектом трубопроводов, это две медные трубопроводы, по которым хладагент переносится от наружного блока к внутреннему блоку(ам). Как и при всех операциях переменного тока/теплового насоса, хладагент переносит тепло из дома в режиме охлаждения и в дом в режиме обогрева (в случае тепловых насосов).
Жгут проводов: Они соединяют наружный и внутренний блоки для подачи питания и управления системой.
Слив: Во время цикла кондиционирования воздуха внутри здания удаляется влага. Сливная линия выведет эту сконденсировавшуюся влагу из дома.

Варианты покупки

Вы можете купить полный пакет у многих интернет-продавцов. Он включает в себя все необходимое, а также список опций, таких как наборы линий различной длины и монтажные кронштейны или подкладки для внешнего блока.

Когда вы работаете с местной компанией HVAC, которая также установит систему, у вас будет «меню» наружных блоков, соответствующих внутренним блокам, которые вы предпочитаете. Система более приспособлена к вашим потребностям.

Установка

Сколько стоит установка потолочного мини-сплита?

Совет по установке мини-кассет с раздельным потолком: Размеры потолочных кассет большинства марок позволяют разместить их между потолочными балками с шагом 24 дюйма или в подвесные потолки с 24-дюймовыми панелями. Если в вашем здании есть потолочные балки с межцентровым расстоянием 16 дюймов, затраты на установку значительно возрастут. Помните о размерах, связанных с вашей конкретной ситуацией, при выборе мини-сплита с потолочными кассетами.

Общая стоимость установки может составлять от 700 до 5000 долларов в зависимости от количества внутренних блоков и сложности установки. Потолочные кассетные внутренние блоки обычно требуют гораздо больше труда, чем, например, настенные или напольные блоки.

Схема установки кассетного мини-сплит-потолка:

Стоимость установки отделена от стоимости оборудования в приведенной выше таблице, но имейте в виду, что местные затраты на рабочую силу могут значительно различаться.

Когда для установки вашей мини-сплит-системы нанимают подрядчика, средняя смета расходов с разбивкой по компонентам выглядит следующим образом:

Установка наружного блока/конденсаторного блока: 400–800 долларов США.
Первый внутренний блок: 700–1200 долларов. Это необходимо для вырезания отверстия во внешней стене, установки внутреннего блока на потолке, прокладки электропроводки, линий хладагента и сливного шланга, заправки (особенно для нескольких зон), подключения и проверки системы.
Каждый дополнительный внутренний блок: Приблизительно 600–1000 долларов США за блок.

Факторы стоимости

Каковы факторы цены мини-разделения для монтажа на потолке и факторы стоимости установки?

Общая стоимость любого мини-теплового насоса или системы переменного тока определяется этими отдельными аспектами общей работы. Они представляют собой сочетание затрат на оборудование и установку.

Общая емкость системы: Системы с большей емкостью стоят дороже. Однозонная система на 24 000 БТЕ будет стоить больше, чем система на 12 000 БТЕ той же марки и серии. Четырехзонная система на 48 000 будет стоить больше, чем четырехзонная на 36 000 БТЕ той же марки и серии и т. д.
Количество внутренних зон: Бесканальные мини-сплит-системы могут быть обширными, с 2/3/4/5/6 зонами и более! Этот фактор может значительно увеличить стоимость. Каждый раз, когда вы добавляете зону, вы оплачиваете не только внутренний блок, но и линии хладагента, электрические провода и сливной шланг, а также трудозатраты на установку блока внутри здания.
Длина комплекта линий хладагента: Варианты длины варьируются от 10 футов до 50 футов для большинства марок, а стоимость комплекта линий может варьироваться от 175 до более чем 400 долларов США.
Эффективность: Эффективность охлаждения переменного тока называется SEER, что означает коэффициент сезонной энергоэффективности. Сегодняшние мини-сплиты варьируются от 16 до 38 SEER. То, что некоторые из них намного эффективнее других, является результатом качества продукции и основной причиной того, что затраты также имеют широкий диапазон.
Торговая марка: Как и многие другие продукты, мини-сплиты производятся несколькими производителями и имеют различный уровень качества. Например, Fujitsu и Mitsubishi будут стоить дороже, чем Senville и Cooper & Hunter.
Сложность установки: Для установки потолочных кассет, особенно в многозонных системах, потребуется значительный объем труда, что, соответственно, повлияет на смету установки.

Почему стоит выбрать потолочный мини-сплит?

Типичными вариантами внутреннего блока мини-сплит-системы являются настенное крепление, напольное крепление, скрытое крепление в воздуховоде и потолочное крепление. У каждого типа есть свои плюсы и минусы и лучшее применение.

Настенные внутренние блоки: Это самый популярный тип. Стандартные настенные внутренние блоки также являются наиболее доступными по сравнению с кассетными мини-сплит-потолками и настенными блоками, поскольку они стоят даже меньше, чем напольные внутренние блоки. Многие люди также выбирают настенный внутренний блок, когда площадь пола ограничена и когда они будут использовать переменный ток больше, чем в режиме обогрева. Когда устройство установлено высоко на стене, холодный воздух будет естественным образом опускаться вниз, и ему потребуется меньшая циркуляция, чтобы обеспечить охват всего пространства.

Внутренние блоки для монтажа на полу: Эти блоки являются следующими по цене, но все же меньше, чем блоки, устанавливаемые на потолке или внутри воздуховодов. Поскольку тепло поднимается вверх, они более эффективны, когда режим обогрева используется больше, чем режим охлаждения.

Потолочные внутренние блоки: Потолочные мини-сплит-системы предлагают широкий спектр преимуществ. Они менее заметны, чем большинство других вариантов мини-сплит, потому что они расположены выше уровня глаз, а большая часть устройства скрыта над потолком. Видна только решетка, и она имеет чистый, стильный вид.

Поскольку потолочные мини-сплиты устанавливаются на потолке, а не на полу, они максимизируют ваше жизненное пространство, не занимая места на полу или стенах вашей комнаты.

Потолочные кассетные мини-сплит-системы также выпускают воздух в большем количестве направлений – во всех четырех – чем внутренние блоки других типов. Эти выходы можно открывать или закрывать, некоторые будут колебаться, а некоторые будут автоматически регулировать поток воздуха в зависимости от людей в помещении с помощью датчиков движения. Из всех различных стилей потолочные кассеты предлагают больше возможностей для управления воздушным потоком в помещении.

Знаете ли вы? Дополнительным вариантом с потолочной кассетой является установка ответвительного воздуховода. Кассета с отводным воздуховодом позволит части кондиционированного воздуха поступать в соседнее помещение, чтобы вы могли охлаждать оба помещения с помощью одного внутреннего блока.

Подвесные потолочные блоки обычно имеют довольно большие размеры, весят до 100 фунтов и покрывают площадь потолка более 10 квадратных футов. Они лучше всего подходят для небольших коммерческих помещений, где их профиль будет теряться на высоте потолка, а также в другом осветительном и/или HVAC-оборудовании.

Совет по климатическому комфорту и энергоэффективности: Какой бы тип системы отопления вы ни выбрали, если ваши потолки 10 футов или выше, вам следует использовать потолочные вентиляторы. Когда вентиляторы перемещают воздух вниз во время сезона охлаждения и вверх во время отопительного сезона, они будут поддерживать наиболее комфортный воздух там, где вы живете — в нижних 6-8 футах комнаты.

Лучшие бренды – потолочные мини-сплит-системы переменного тока и тепловые насосы

Здесь представлены лучшие бренды, предлагающие потолочные внутренние блоки для мини-сплит-систем.

Fujitsu

Когда дело доходит до рейтингов, бренд Fujitsu всегда находится на вершине лучших доступных мини-сплитов. Качество, эффективность и надежность – вот что отличает их. Их мини-сплит-системы Halcyon и Halcyon XLTH (XLTH = сверхнизкотемпературный нагрев до -15F) являются премиальными вариантами как для переменного тока, так и для отопления. Наружные блоки производятся мощностью от 18 000 до 48 000 БТЕ.

Потолочные внутренние блоки Fujitsu доступны в кассетах RGLX мощностью от 18 000 до 42 000 БТЕ. Они также предлагают модель RSLX, которая подвешивается к потолку. Он поставляется в размере 36 000 БТЕ и поддерживает дополнительные воздуховоды для подачи воздуха снаружи в вашу систему.

Daikin

Компания Daikin признана одним из мировых лидеров в производстве оборудования для отопления, вентиляции и кондиционирования воздуха и хладагентов. Наружные блоки r Aurora серии обеспечивают превосходную производительность во многих размерах и эффективность до примерно 20 SEER и 11,7 HSPF.

Их потолочные кассеты выпускаются в 2 различных моделях в диапазоне от 5800 BTU до 48000 BTU. Подвесные модели большего профиля доступны в размерах 18K, 24K, 30K и 36K.

Mitsubishi

Mitsubishi предлагает внутренние блоки, работающие только от переменного тока, и варианты с тепловым насосом для потолочных внутренних блоков.

Совет по установке: В настоящее время Mitsubishi является единственным производителем, производящим потолочные кассеты, которые можно установить между 16-дюймовыми потолочными балками. Этот внутренний блок MLZ доступен с наименьшим размером 9 000 БТЕ, а также в моделях на 12 000 и 18 000 БТЕ.

Mitsubishi также предлагает более крупную модель (от 24 000 до 42 000 БТЕ), предназначенную для подвешивания к потолку. Они идеально подходят для крупных розничных магазинов, коммерческих кухонь, классных комнат и офисных помещений. Их стандартные 22-дюймовые потолочные кассеты являются одними из лучших в отрасли, обеспечивая рейтинг эффективности до 27 SEER и 12,8 HSPF.

Часто задаваемые вопросы

Существуют ли другие ведущие бренды?

Помимо Fujitsu, Daikin и Mitsubishi, следует рассмотреть и другие бренды, включая Cooper & Hunter, Senville и Pioneer.

Как насчет брендов DIY?

Не существует потолочных мини-сплит-систем DIY.

Есть несколько брендов, которые рекламируются как DIY, в том числе MrCool (он же Mr Cool) и Klimaire. Некоторые из них на 120 В, что упрощает электрические соединения, но они производятся только с настенными внутренними блоками, которые проще всего установить.

Почему кассетный кондиционер стоит дорого?

Сравнивая потолочные, настенные и напольные мини-сплит-системы, вы заметите, что потолочные кассеты самые дорогие. Это по двум причинам.

Во-первых, кассетный блок более сложный, чем другие типы, поэтому затраты выше. Во-вторых, установка более инвазивна — она занимает больше времени — поэтому трудозатраты также выше.

В чем разница между потолочной кассетой и блоком для подвесного потолка?

Потолочная кассета монтируется внутри потолка, при этом видна только решетка с воздушными жалюзи – почти вровень с потолком. Крепление к подвесному потолку монтируется под потолком; обычно это белый акриловый корпус с жалюзи на одной стороне, чтобы направлять поток воздуха к центру комнаты.

Монтаж кассетного потолка: Монтаж кассетного потолка: схема установки — инструкция, видео

Монтаж кассетных потолков

Инструкция по монтажу кассетного потолка CESAL

Рекомендации клиентам по применению кассетных потолков

Инструкция по монтажу кассетных подвесных потолков

Установка потолочной кассеты без воздуховодов
