схема укладки, подключение и установка

Содержание:

1. Разновидности теплых полов
2. Кабельные полы
3. Инфракрасные системы
4. Технология монтажа кабельного теплого пола своими руками
5. Схема укладки
6. Расчёт материалов
7. Расчет мощности и шага укладки
8. Блок управления
9. Подготовка основания
10. Теплоизоляция
11. Укладка и крепление кабеля
12. Установка датчика температуры
13. Подключение — схемы
14. Монтаж стяжечного слоя
15. Обустройство финишного покрытия
16. Монтаж греющего кабеля в штробы
17. Монтаж кабеля на старое основание
18. Монтаж термомат
19. Монтаж плёночного пола
20. Подготовительные работы
21. Монтаж плёнки
22. Подключение системы
23. Укладка финишного покрытия
24. Монтаж стержневого пола
25. Распространенные ошибки
26. Требования безопасности к эксплуатации
27. Какой пол выбрать и почему?

Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.
  Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.
  Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

• Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.
  Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.
  В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

• Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.
  К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Технология монтажа кабельного теплого пола своими руками

Монтаж кабельного теплого пола.

Смотрите это видео на YouTube

Смонтировать электрический тёплый пол проще, чем водяной, но и здесь есть свои нюансы. Рассмотрим пошаговую инструкцию по монтажу кабельного пола.

Схема укладки

Перед тем, как устанавливать тёплый электрический пол, нужно прочитать инструкцию по укладке и начертить схему на бумаге. Следует помнить, что под мебелью и техникой он не стелится. Помимо того, что это не рационально, ещё может привести к перегреву системы и выходу её из строя.

Есть два основных способа укладки провода пола — «улитка» и «змейка». Отступ от стен при правильном монтаже нагревательного элемента должен быть не менее 10 см.

Расчёт материалов

На следующем этапе необходимо рассчитать количество материала, которое понадобится для обустройства тёплого электрического пола в помещении. Для этого, лучше применять готовые таблицы, которые разработаны производителями систем или специальные калькуляторы.

Основная задача — правильно рассчитать потери тепла. После этого определяется оптимальный укладочный шаг и высчитывается требуемая длина кабеля. Рассчитывая длину надо не забыть про участок, который проходит по стене к терморегулятору.

Длина провода рассчитывается по формуле

h=S x100/L, где:

• h — длина кабеля;
• S — площадь;
• L — общая длина провода.

Кроме этого, потребуются крепления, медный заземляющий кабель, соединительные провода, защитная система УЗО, регулятор и датчик.

Расчет мощности и шага укладки

На требуемую мощность устройства влияют климатические условия и материал, из которого изготовлен дом. Для разных регионов она своя, для средних полосы России, это:

1. В кухне, зале, прихожей — 150 Вт на м2;
2. В спальне и детской — 120 — 150 Вт;
3. В лоджии застеклённой — 200;
4. В ванной комнате — 180 Вт на м2.

Кроме того, выбор мощности зависит от предназначения системы:

• основной обогрев — 140 — 180 Вт на м2, при этом, покрывается не менее 70 % площади;
• дополнительный — достаточно 140 Вт.

Вычисляется расход энергии на комнату, с удалением зон, где будет размещаться мебель. То есть, в расчёт берётся только обогреваемая площадь, а не та, которая указана в документах БТИ.

Мощность вычисляется по формуле: P1= P2*S*1.3

• P1 — мощность;
• P2- мощность обогрева м2;
• 1,3 — коэффициент.

Укладочный шаг считается исходя из таких показателей, как:

1. Количество погонных метров нагревательного элемента;
2. Площадь обогреваемой поверхности;
3. Коэффициент для данной комнаты — Вт на м2.

Рассмотрим пример расчёта на комнате 25 м2 — зал. Мебелью заставлено 5 м2, под обогрев остаётся 20 м2. Показатель мощности для таких комнат 150 Вт. В итоге требуется нагревательный элемент мощностью 3 кВт.

Регламентируются кабели по погонной мощности, диапазон колеблется от 12 — 24 Вт на погонный метр. Отсюда следует, что можно купить 125 или 250 м. Это зависит от укладочного шага — расстояния между петлями. Считается, чем шаг меньше, тем обогрев равномерней. Но при этом, чем ветки расположены чаще, тем сложней и продолжительней монтаж. Средний стандартный укладочный шаг 7 см.

Блок управления

Для контроля и управления температурным уровнем требуется терморегулятор. Он отвечает за включение и отключение пола, а также, за режим его работы.

Термостаты бывают электронные и механические.
По рекомендации профессионалов, устанавливать регулятор надо на стене, на расстоянии одного метра от пола, лучше ближе к электропроводке. Для его размещения требуется продолбить в стене углубление, от которого проделать к полу штробы для проводки.

Подготовка основания

Укладка любого электрического тёплого пола, в том числе и кабельного, возможно на ровное, чистое покрытие.

Если имеется старый отделочный материал, то он демонтируется. Пол очищается от грязи веником или строительным пылесосом. Затем, основание следует осмотреть на наличие неровностей и трещин.

При незначительных неровностях, их можно просто затереть. Если перепады в основании большие, то потребуется залить тонкий слой выравнивающей стяжки, 3 — 7 см. Перед заливкой самовыравнивающегося состава, поверхность грунтуется. Только после высыхания раствора, можно переходить к сооружению следующего слоя.

Возможна установка тёплого электрического пола прямо на плиты перекрытия, их также требуется очистить от мусора.

Теплоизоляция

На черновой пол укладывается гидро и тепло материал, они необходимы для эффективной работы системы.

Сначала укладывается полиэтиленовая плёнка — она будет служить гидроизоляцией. На неё стелится утеплитель — это может быть пенофор с фольгированным слоем. Плиты кладутся в стык, с заходом на стены, швы соединяются скотчем. В качестве теплоизоляции подойдёт так же пенополистирол или пенопропилен.

После этого, периметр всего помещения проклеивается демпферной лентой, это компенсирует расширение стяжки при нагревании.

Для упрощения фиксации нагревательного элемента, рекомендовано поверх теплоизоляции укладывать арматурную сетку. Она сделает конструкцию прочнее, и к ней будет крепиться кабель.

Укладка и крепление кабеля

Укладку провода нужно производить согласно подготовленной схеме, с запланированным шагом. Начинать от места, где кабель будет подключаться к терморегулятору. Если используется одножильный провод, то он должен так же вернуться к термостату, при использовании двужильного — это не требуется.

При наличии арматуры, нагревательный элемент будет крепиться к ней пластиковыми хомутами. При её отсутствии, на теплоизоляцию монтируется стальная монтажная лента, к которой будет фиксироваться провод дюбелями или на саморезы. Возможно, крепление монтажным скотчем прямо к плитам утеплителя.

Установка датчика температуры

Датчик температуры укладывается на пол, расстояние от него до стены с регулятором 1,5 метра. Для этого, в теплоизоляции для него и проводки идущей к прибору, проделываются углубления.

Это необходимо, чтобы датчик не возвышался над поверхностью. Он кладётся в данную выемку помещённый в гофротрубу, которая имеет заглушку с одного конца, и плотно фиксируется.

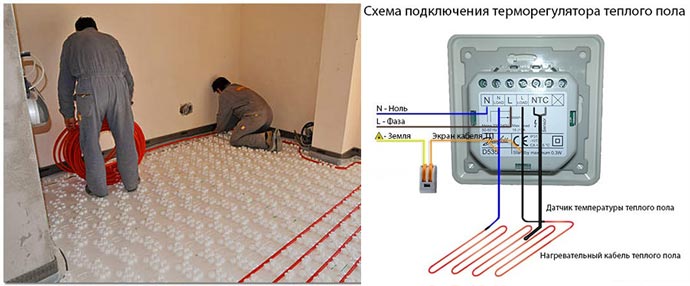

Подключение — схемы

Эта самый ответственный этап, от которого зависит работа пола. Последовательность действий такова:

• Проверка проводки — ведь установка электрического пола существенно увеличивает нагрузка на электропроводку всего дома. С помощью мультиметра определяется сечение кабеля в сети, затем анализируется — соответствует ли провод тёплого электрического пола ему. При несоответствии диаметра жил, необходимо поменять проводку. Под новую нагрузку подбирается УЗО с автоматическим выключателем.

• Подключение устройства — заключается в подсоединении греющего кабеля и провода от температурного датчика к термостату. После чего, терморегулятор подключается к питанию.

• Дополнительное заземление кабеля и питающего шнура.

До заливки стяжки устройство включается на несколько минут, для проверки работоспособности.

Монтаж стяжечного слоя

Проверив систему, можно монтировать следующий слой конструкции. Есть несколько вариантов:

• Заливка мокрой стяжки. Для этого подойдут как готовые смеси, так и возможно изготовление раствора самостоятельно. Смесь делается из песка, цемента, воды, с обязательным добавлением пластификаторов.
  Толщина слоя 3 — 5 см. Наносится раствор от центрального угла комнаты по направлению к двери. Поверхность выравнивается правилом, и оставляется на 28 дней до полного высыхания.

• Заливка плиточного клея. Кабель покрывается им слоем 5 — 8 см, и оставляется на время для подсыхания.

• Укладка сухой стяжки. Для этого используется мелкий кварцевый песок или шлак. Метод проще и быстрей, чем с бетонным раствором. Смесь распределяется по поверхности пола, она должна закрыть конструкцию полностью. Уже после 12 часов можно приступать к дальнейшим работам.

Обустройство финишного покрытия

Только после затвердевания раствора, по инструкции можно переходить к укладке выбранного финишного покрытия. Это может быть ламинат, линолеум, плитка, главное, чтобы разрешалось соседство изделия с нагревательными системами.

Монтаж греющего кабеля в штробы

Греющий кабель можно монтировать в штробы, но это сложный процесс. Он рекомендован только при наличии чистовой цементно-песчаной стяжки, и когда нет возможности ещё поднять уровень пола.

После выдалбливания штроб в бетоне под провода, углубления заливаются плиточным клеем. Затем кабель вдавливается в состав, так, чтоб не было воздушных пустот.

Для равномерности прогрева, при канавках размером 1 см используется провод 10 — 12 Вт/м, при 2 см — 20 Вт/м.

Монтаж кабеля на старое основание

При установке греющего кабеля на старое бетонное основание или плитку, потери тепла составляют 30%.

Предварительно, на пол стелится утеплитель, затем размещается монтажная лента, к которой будет крепиться нагревательный элемент. Только потом, провод ровным слоем покрывается плиточным клеем.

Монтаж термомат

Монтаж Thermo Thermomat

Смотрите это видео на YouTube

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

• Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.

• Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
• Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.

• Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.

• Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.

• Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.

• Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.

•  Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

•  Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Включать электрическую систему только после полного высыхания клея.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Монтаж плёночного пола

Инфракрасный теплый пол — Монтаж, укладка и подключение пленочного пола.

Смотрите это видео на YouTube

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.
Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

1. На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
2. Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами. Важно не повредить плёнку.
   Плитка монтируется на клей для тёплых полов.

Монтировать плёночные электрические полы можно на старое покрытие.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Смотрите это видео на YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

• Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

• Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

• Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.
  Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

• Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

• Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Распространенные ошибки

Как установить правильно своими руками электрические полы — этот вопрос часто встаёт перед новичками, которые хотят сделать данный обогрев дома.

Главная ошибка — монтаж полов под крупногабаритной мебелью. Под ней, поверхность не охлаждается, что приводит к перегреву, а затем выходу системы из строя.

Нельзя так же сгибать кабель, это нарушит функционирование устройства. При укладке кабельных мат, резать провод недопустимо, поэтому следует правильно рассчитать размер обогреваемой площади.

Распространённая ошибка, при сооружении электрополов — несоответствующий контроль за сопротивлением изоляции при монтаже. Показатель не должен превышать указанный производителем, более чем на 10%.

При использовании плёночного тёплого пола, он может перестать греть, при повреждении плёнки. Токоведущие его части должны быть качественно изолированы, иначе произойдёт утечка электрического тока, в итоге система отключится.

Если говорить о датчике температуры, то не стоит заливать его в стяжку. В случаи поломки, замена будет сложной. Он размещается в гофро трубе.

Требования безопасности к эксплуатации

Прежде чем эксплуатировать электрические полы, ознакомьтесь с инструкцией производителя находящейся в комплекте.

 Основные требования безопасности, которые распространяются на все виды электрополов:

1. Нельзя укорачивать нагревательный элемент;
2. Необходимо брать только предназначенный для тёплых поло раствор для стяжки или плиточный клей;
3. Вскрытие термоусадочных муфт на участках стыковки греющей и установочной части пола запрещено;
4. Не стоит стелить на нагревательные секции ковролин и размещать мебель без ножек.

Какой пол выбрать и почему?

При выборе модели электрического тёплого пола учитывается специфика помещения, материал чернового покрытия, а также прочность перекрытий — если хотите производить монтаж конструкции в стяжку. Так же, важный момент — нужна вам система обогрева основная или дополнительная?

Кабельный пол подходит для монтажа в частных домах в качестве основного отопления. Но он более затратный, кроме того, по технологии монтажа требуется заливка стяжки, поэтому перекрытия должны быть прочными. Рекомендован для укладки в кухне или ванной — отлично контактирует с плиткой.

Термоматы лучше укладывать в квартире, так как они чаще монтируются в плиточный клей.

Плёночная система — это вариант дополнительного обогрева, он прост в укладке. Имеет малый вес и толщину, поэтому подходит для любых помещений, сочетается с любыми покрытиями.

Монтаж электрического тёплого пола своими руками под силу произвести каждому. Как сделать его правильно — главное строго следовать инструкции производителя и придерживаться технологии монтажа конкретного вида, тогда система обогрева оправдает ваши ожидания.

Какой электрический теплый пол лучше: пленочный, кабельный или стержневой?

Смотрите это видео на YouTube

Центр теплых полов и обогревателей в Мурманске., Видео: монтаж теплого пола

jpg» border=»0″ topmargin=»0″ leftmargin=»0″ rightmargin=»0″ cellspacing=»0″ cellpadding=»0″>

Центр теплых полов и обогревателей в Мурманске тел: +7 (8152) 655-081 Если не дозвонились, мы Вам позвоним!        |   |   |   |     |     |      Поиск товара:  по названиюпо описаниюпо коду

jpg»>

Каталог           Информация           Покупателям       Логин:      Пароль:             gif»/>

Видео: монтаж теплого пола

Новости магазина

gif» cellspacing=»0″ cellpadding=»0″>

Copyright 2012 ©

Монтаж теплых полов – Пошаговое руководство и видео

ПОСЛЕДНЕЕ ОБНОВЛЕНИЕ: 11 января 2023 г., подготовлено редакцией система теплого пола с сетчатым матом.

Содержание

Как установить полы с подогревом

* Проект, подлежащий уведомлению, требующий одобрения Строительного управления.

Теплый пол имеет ряд преимуществ перед другими системами отопления: он тихий, не требует крепления радиаторов к стенам и равномерно распределяет тепло по помещению. С другой стороны, он может медленно нагреваться и остывать, и для его укладки требуется разрушение напольного покрытия. Также тип напольного покрытия может повлиять на производительность системы теплого пола. При выборе поставщика стремитесь к тому, который предлагает техническую поддержку.

Электрические системы

Для самостоятельной установки доступны две электрические системы: нагревательный кабель и сетчатые маты. Обе системы можно укладывать только под керамическую напольную плитку.

Система нагревательного кабеля

После укладки кабеля и установки датчика температуры на кабель наносится плиточный клей и укладывается напольная плитка. Термостат, расположенный на стене, управляет системой. Если общая потребляемая мощность меньше 3 кВт, ее можно подключить в виде ответвления с предохранителем в кольцевой главной цепи. Если общая потребляемая мощность превышает 3 кВт, потребуется отдельная цепь, оснащенная автоматическим выключателем на 30 или 32 ампера на потребителе.

Площадь помещения	Мощность нагрева
До 2,2 кв. м (24 кв. фута)	3002 035
До 4,4 кв. м (47 кв. футов)	500 Вт
До 10,9 кв. м (117 кв. футов)	1000 Вт

Система сетчатых матов

Два сетчатых мата проще установить в системах напольного отопления. Кабель находится в параллельных петлях, но вплетен в сетчатые маты. Коврики будут 500 мм (19½ дюйма) в ширину, но может варьироваться по длине от 1 м до 20 м (примерно от 3 футов до 65 футов). При расчете количества необходимого сетчатого мата покрытие обычно основывается на 90% площади пола. Таким образом, на площадь пола в 10 квадратных метров потребуется 9 квадратных метров сетчатого мата.

На каждом конце кабеля будет установлен соединитель термостата. В центре помещения расположен датчик температуры, заключенный в плоский овальный трубопровод, который соединен с настенным термостатом, регулирующим тепловую мощность.

Тип пола также влияет на способ укладки сетчатого коврика. На подвесном деревянном полу должны быть уложены цементные термоплиты, чтобы направлять тепло вверх, поэтому укладка сетчатого мата на бетонный пол проще, и это метод, который мы рассмотрим здесь. №

Во-первых, спланируйте положение FCU и настенного термостата. Отрежьте сетчатый мат, чтобы его можно было повернуть и раскатать в противоположном направлении. Оставьте зазор 50 мм между матами. Вдавите мат в плиточный клей с помощью Рука в перчатке. Покройте сетчатый коврик 5 мм клеем для плитки и положите сверху керамическую напольную плитку.

Установка системы сетчатых матов

• Отключите электропитание.
• Следуйте инструкциям производителя.
• Прежде чем приступить к укладке сетчатого мата, проверьте изоляцию мата с помощью цифрового мультиметра , чтобы убедиться, что он не поврежден. Приложите щуп к каждой из жил, и если на мультиметре загорится индикатор, значит, цепь замкнута и мат не поврежден.
• На этом этапе необходимо также спланировать расположение FCU и настенного термостата. Убедитесь, что разъем термостата на конце мата находится близко к тому месту, где должен быть установлен термостат.
• Отметьте положение FCU и термостата на стене и подготовьте кабельную трассу.
• Сетчатый мат должен быть уложен на покрытие из гибкого клея для плитки, нанесенного толщиной около 5 мм (¼ дюйма). С помощью зубчатого шпателя нанесите плиточный клей на участок пола чуть шире сетчатого мата.
• Разверните сетчатый коврик поверх плиточного клея и прижмите его руками (при этом наденьте перчатки). Раскатайте сетчатый коврик, пока не дойдете до другой стороны комнаты.
• Разрежьте сетчатый коврик, чтобы его можно было повернуть и раскатать в противоположном направлении. Не резать кабель .
• Нанесите еще плиточный клей на пол и разверните коврик по направлению к стене с того места, откуда вы начали, оставляя зазор 50 мм между краями коврика. Вдавите коврик в клей для плитки. Между кабелем, стенами и любым неподвижным объектом также должен быть зазор не менее 50 мм.
• Продолжайте укладывать коврик поверх плиточного клея таким же образом, пока не доберетесь до другой стороны комнаты. После укладки мата избегайте ходить по нему без необходимости, так как чрезмерное движение может повредить кабель.
• На этом этапе проверьте изоляцию мата с помощью цифрового мультиметра, чтобы убедиться, что он не поврежден. Как и прежде, приложите щуп к каждой из жил, и если на мультиметре загорится индикатор, значит, цепь замкнута и мат не поврежден.
• Поместите датчик температуры или зонд в овальный канал и расположите его в центре коврика. Некоторые производители рекомендуют заклеивать конец датчика лентой, чтобы предотвратить впитывание плиточного клея.
• Теперь, когда сетчатый мат уложен, можно завершить электрические соединения. Следуйте инструкциям производителя по подключению FCU и термостата к сети. Если мощность теплого пола не превышает 3кВт, его можно запустить от ответвления с предохранителем по кольцевой сети. Для больших площадей пола, требующих тепловой мощности более 3 кВт, потребуется отдельный контур от потребительского блока с автоматическим выключателем на 30 или 32 ампера.
• Выполнив соединения, проведите третий тест изоляции на мате с помощью цифрового мультиметра, чтобы убедиться, что он не поврежден.
• Теперь можно укладывать напольную плитку.
  Покройте сетчатый коврик плиточным клеем толщиной 5 мм (2 дюйма) и следуйте инструкциям по укладке плитки в проекте Укладка керамической напольной плитки.
№
• Подождите две недели перед использованием напольного отопления, чтобы плиточный клей схватился и полностью высох.

Необходимые инструменты

• Цифровой мультиметр
• Зубчатый шпатель
• Отвертка

Необходимые материалы

• Электросетчатый нагревательный мат
• ФКУ
• Овальный рукав
• Настенный термостат
• Гибкий клей для напольной плитки
• Каменная напольная плитка

Важное примечание

Система цветового кодирования электрического кабеля изменилась в 2006 году. Обязательно прочтите статью Электрический кабель и изгиб для просмотра новой информации.

Как укладывать и устанавливать матовую сетку для теплого пола видео

Автор

Редакция

Редакция сайта lets-do-diy.com состоит из команды экспертов во главе с Марком Уилсоном. Мы создаем проекты DIY, статьи, руководства по стоимости и обзоры продуктов с 2008 года. Для получения дополнительной информации см. нашу страницу о нас.

• Слив системы центрального отопления
• Замена насоса центрального отопления

• Средняя стоимость электрика
• Средняя стоимость сантехника
• Средняя стоимость рендеринга

Как установить маты для теплого пола

Как установить мат для электрического теплого пола

 Что в комплекте

— Греющий мат — Гибкий

0003

— Гибкий кабелепровод длиной 2,5 м с резиновой заглушкой на одном конце

— Регулятор температуры и датчик температуры пола (ПО ЗАКАЗУ)

Что необходимо

— Ножницы/резаки

— Омметр (мультиметр)

— Инструмент для вырезания штроб в стенах и полах

Испытательный

Сопротивление изоляции нагревательного кабеля мата, измеренное прибором на номинальное напряжение 1000 В (например, мегаомметром), должно быть не менее 10 Ом.

Испытание на сопротивление мата также должно быть выполнено после того, как будет проведено испытание на сопротивление изоляции. Общее сопротивление будет указано на этикетке, подключенной к холодному хвосту.

Внесите результаты в гарантийный талон.

Когда пол будет готов, повторите измерения и сравните результаты, чтобы убедиться, что коврик не был поврежден при укладке пола.

Мат для теплого пола следует проверить в этих точках;

• После распаковки и перед установкой
• После установки
• И после укладки клея или отделки пола

Инструкции

1. Убедитесь, что черновой пол сухой, чистый, без пыли и подходит для укладки плитки. При использовании деревянного чернового пола убедитесь, что он стабилен, если не укрепите его, чтобы предотвратить изгибание и смещение. Не устанавливайте мат непосредственно на битумную основу.
№
2. Загрунтуйте пол акриловым связующим, покрыв всю площадь стяжки или изоляции. После нанесения грунтовки дайте ей высохнуть перед укладкой мата Elektra MD. (Обычно 1-2 часа) Пока грунтовка сохнет, изучите план мата, который вам дали или составили самостоятельно, чтобы убедиться, что вы укладываете мат на 100% правильно.
3. При использовании Ekoboard или любых других изоляционных плит XPS премиум-класса их следует располагать в шахматном порядке в соответствии с инструкциями производителя. Убедитесь, что доски прикреплены к полу с помощью сильного клея, при установке на деревянную поверхность убедитесь, что доски закреплены вручную.
4. Теперь мы почти готовы приступить к укладке нашего нагревательного мата Elektra MD, но сначала нам нужно обратиться к разделу тестирования ранее в руководстве. Нам нужно протестировать коврик после распаковки, чтобы убедиться, что ни один кабель не был поврежден во время транспортировки.
5. Внимательно изучите план этажа и выберите наилучшее место для начала цепи и место для размещения термостата и напольного датчика. Это самый важный шаг, так как любые ошибки могут иметь решающее значение после примерки.
6. Теперь начните устанавливать нагревательный мат с места расположения термостата, раскатайте мат и закрепите его на поверхности, удалив самоклеящуюся подложку на сетке. Лента может понадобиться, если клей недостаточно прочный; в этом случае старайтесь не использовать слишком много, так как это может вызвать проблемы с адгезивными/латексными соединениями. Коврик должен находиться на расстоянии 50-100 мм от периметра стены. Помните, что кабель можно снять с сетки, чтобы обойти такие сложные места, как туалет или ванна.
7. Когда вы дойдете до конца комнаты, сетка должна быть разрезана, ни в коем случае нельзя перерезать кабель, после разрезания сетки коврик можно повернуть на 180 градусов, чтобы затем сделать еще один проход, пока снова не достигнете конца комнаты. Если вы меняете направление, вы можете повернуть коврик на 90 градусов, затем перевернуть коврик и продолжить.
8. После укладки проверьте, соответствуют ли значения сопротивления и изоляции кабелей предварительно изолированным значениям, и запишите их в гарантийном талоне.
9. В зависимости от типа мата холодный конец должен быть черным проводом, это может быть либо сплошной заземляющий кабель, либо заземляющая оплетка, обернутая вокруг внутренних жил. Это нужно переплести, используя отвертку и потянув косу на отдельные пряди. В этот момент земля может быть подключена к входящему источнику питания с помощью клеммы заземления в черном ящике.
10. Для контроля температуры нагревательного мата необходимо установить напольный датчик, для этого вырежьте из изоляции участок достаточной ширины, чтобы в него поместилась черная труба. Напольный датчик должен проходить между двумя отрезками кабеля, самое лучшее чтение. Поместите датчик пола внутрь кабелепровода, а затем поместите в вырезанное отверстие. Если вам нужно укоротить напольный датчик, обрежьте только конец с открытыми проводами, не обрезайте конец с пластиковым датчиком.

11. Теперь нам нужно снова вернуться к тестированию, чтобы провести последний тест на коврике, проверить сопротивление с помощью мультиметра, а затем сопротивление изоляции.
12. Если возможно, покройте кабели тонким слоем подходящей выравнивающей смеси на латексной основе толщиной 5-6 мм. Это поможет защитить нагревательный мат при укладке финишного покрытия пола. Выравнивающая смесь не является обязательной, но рекомендуется.
13. Укладка плитки на пол с использованием гибкого клея для плитки и затирки в соответствии с отраслевыми стандартами и условиями производства. После того, как покрытие пола будет нанесено, медленно включите отопление и начните повышать температуру в течение нескольких дней. Через несколько дней вы сможете установить нужные параметры.



Информация

Никогда не режьте нагревательные кабели, можно резать только сетку из стекловолокна.

Никогда не укорачивайте маты, при необходимости можно укоротить только холодные хвосты.

Никогда не пытайтесь раздавить холодный хвост.

Никогда не пытайтесь самостоятельно ремонтировать нагревательные кабели. Если нагревательные кабели повреждены, обратитесь к авторизованному установщику ELEKTRA.

Никогда не подвергайте коврики чрезмерному растяжению, нагрузке или ударам острыми предметами.

Никогда не пытайтесь укладывать маты, если температура окружающей среды опускается ниже -5°C.

Никогда не укладывайте коврик под стационарную мебель (например, шкафы без ножек вровень с полом, кухонные шкафы, ванны).

Никогда не используйте материалы для установки, отличные от указанных в руководстве по установке.

Никогда не используйте гвозди или шурупы для установки матов.

Всегда устанавливайте нагревательный мат в соответствии с руководством по установке.

Электрическое подключение коврика должно выполняться сертифицированным электриком.

Минимальное расстояние между нагревательным матом и другими источниками тепла (например, трубами горячей воды) всегда должно превышать 25 мм.

Электрический нагревательный мат должен быть подключен квалифицированным электриком и требует сетевого напряжения 230/240 В

При укладке нагревательного мата Elektra MD ни при каких обстоятельствах не допускается нахлест нагревательного мата и перерезание или пересечение нагревательного кабеля в любой точке .
