Монтаж внутренней электрической проводки является весьма ответственным мероприятием, так как от качества и правильности выполнения данных операций зависит безопасность людей и работоспособность оборудования.

Именно поэтому, принимая решение о монтаже электрической проводки своими руками необходимо понимать всю ответственность взятых на себя обязательств.

Необходимо отметить, что электрическая проводка должна выполняться с соблюдением всех правил и норм по пожарной и электрической безопасности и соответствовать региональным стандартам.

Данный материал поможет ознакомиться с основными правилами и принципами выполнения электромонтажных работ и будет полезен не только в случае самостоятельного выполнения работ, но и простым пользователям.

Содержание

1. Основы электромонтажных работ
2. Технологические этапы монтажа
3. Разметка элементов
4. Выполнение соединений

Основы электромонтажных работ

Прокладка проводов через плинтус

Итак, технология монтажа электропроводки включает в себя целый ряд подготовительных, закупочных, монтажных и пусконаладочных операций, но для начала необходимо раскрыть основные правила при выполнении работ подобного рода.

Во-первых, монтаж электрической проводки необходимо выполнять сразу на всем объекте (доме, квартире). Это связано с тем, что частичная или поэтапная укладка кабельной продукции впоследствии приведет к образованию множества дополнительных соединений негативно отражающихся на качестве всей электросхемы. Помимо этого постоянно будет возникать необходимость проведения строительных работ, что также не совсем удобно.

Во-вторых, сразу же стоит сказать о нецелесообразности экономить при покупке комплектующих и электромонтажных изделий. Главное условие – приобретать надежные изделия с хорошими техническими характеристиками.

В-третьих, не стоит торопиться. При замене или монтаже новой внутренней электропроводки необходимо тщательно проанализировать места расположения розеток, выключателей, приборов освещения, крупной бытовой техники и на основании этого составить подробный план с указанием всех электроустановочных элементов требующих монтажа.

При этом очень важно рассчитать потребляемую мощность бытовых приборов, с той целью, чтобы одной группе соответствовала мощность 4-5 кВт. Ну и, в-четвертых, желательно мыслить наперед, исключая тем самым проведения электромонтажных работ по добавлению недостающих элементов в будущем.

Технологические этапы монтажа

Установка розетки

Проведение электромонтажных операций производится в определенной последовательности.

Сначала необходимо подготовить объект для выполнения электромонтажных операций. В случае, когда планируется выполнять монтаж электрической проводки во вновь строящемся доме, то все мероприятия должны выполняться до проведения отделочных работ, в которых может применяться гипсокартон или строительная смесь.

Когда же требуется ремонт или замена электрической проводки необходимо принять меры к оптимальной организации работ. Для этого комнаты объекта должны быть очищены от мебели, бытовой техники и прочих бытовых атрибутов.

Во избежание загрязнений напольных покрытий, оконных и дверных проемов, эти элементы желательно закрыть защитной пленкой или листами бумаги.

Также очень важно чтобы перед началом электромонтажных работ было произведено отключение объекта от электроснабжения. При необходимости применения электроинструмента (дрель, болгарка, перфоратор) при выполнении монтажа, рекомендуется заблаговременно обеспечить подключение переносок. Их можно запитать от соседских розеток или же подключить непосредственно к распределительному щитку.

Предварительно, перед подготовительными работами рекомендуется произвести разметку всего оборудования, планируемого к установке. Для этого расположение розеток, выключателей, приборов освещения и электрораспределительных устройств должно соответствовать техническим требованиям и индивидуальным особенностям объекта.

Разметка элементов

Несколько розеток

Разметка элементов может производиться непосредственно на стеновых и потолочных плоскостях с помощью строительного карандаша или мела. Причем при размещении электрического оборудования необходимо соблюдение следующих требований:

• Места расположения элементов должны обеспечивать свободный доступ при эксплуатации и ремонте оборудования.
• Расположение розеток и выключателей необходимо выполнять в удобном для использования месте. Так, выключатели освещения должны размещаться в районе дверного проема на уровне 1 – 1,5 метра от пола.
• При этом очень важно разместить их таким образом, чтобы при открывании двери зона установки выключателя не перекрывалась дверным полотном. В качестве рекомендации желательно располагать все выключатели в комнатах с одной стороны.

Что же касается розеток, то их расположение не нормируется, но существуют определенные рекомендации при их установке. Во-первых, не стоит располагать розетки в непосредственной близости от пола, так как это может вызвать аварийную ситуацию в случае затопления объекта, вдобавок такими розетками неудобно пользоваться.

Во-вторых, желательно располагать данные элементы в зонах удобных для использования (к примеру, при установке стола, розетки должны располагаться над столешницей).

В-третьих, необходимо учесть, что розетки категорически запрещено устанавливать в санузлах и ванных комнатах. Исключением может стать, лишь установка маломощных розеток (для работы электробритвы, фена) запитанных от трансформаторов.

Монтировать такой разделительный трансформатор необходимо в специальном защитном блоке за пределами санузла. Также следует отметить, что расположение розеток вблизи металлических заземленных объектов таких как: газовая или электрическая плита, раковина, батарея, водопровод допускается лишь с удалением от этих элементов на 50см.

Для определения количества розеток можно воспользоваться соотношением когда на каждые 6 кв.м площади устанавливается хотя бы одна розетка. Исключением является кухня, где желательно установить как минимум 3 элемента данного типа.

Прокладка кабеля

Важным моментом является разметка распределительных и распаячных коробок. Для этих целей в каждой комнате должна монтироваться как минимум одна распределительная коробка, в которой в последующем и производится соединение всех узлов электроснабжения помещения.

При разделении электропроводки по группам (силовые, освещения, компьютерные) необходимо устанавливать отдельную коробку на каждую из них.

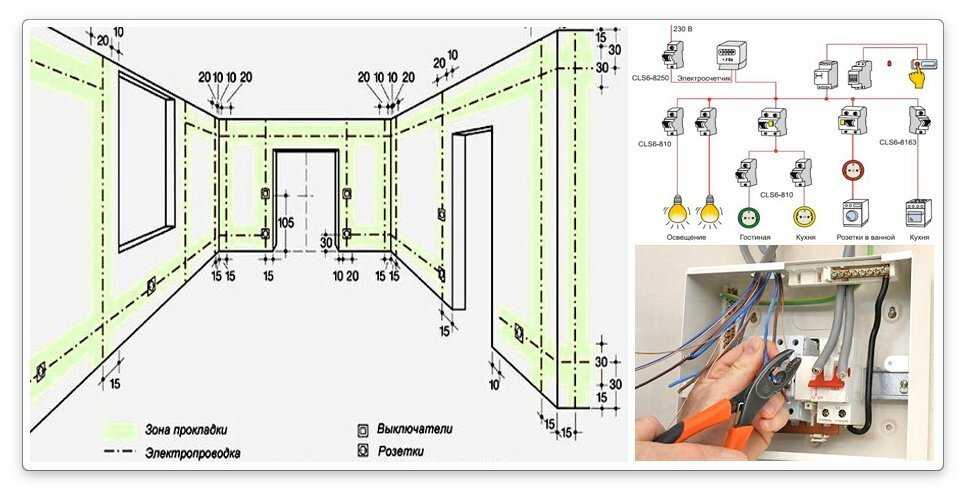

Разметка участков для прокладки кабельно-проводниковой продукции производится на основании следующих требований.

Проводники необходимо укладывать только вертикальным или горизонтальным способом, причем в первом случае проводка должна располагаться на расстоянии не менее 100мм от дверных, оконных проемов и углов комнат.

Тогда как для прокладки горизонтальной проводки требуется отступать от потолка на 150мм, а от пола на 200мм. Финальным этапом разметочных операций является составление монтажной схемы на основании имеющихся данных.

Здесь рекомендуется наиболее точно указать места прокладки проводов и расположения всего электроустановочного оборудования в каждой комнате. Это позволит в дальнейшем исключить повреждений электрических элементов в период проведения строительных или ремонтных операций.

После выполнения разметочных мероприятий и составления схемы можно приступить к заготовительному этапу. При этом большой упор необходимо делать на качество применяемых изделий. Так, при выборе проводов необходимо придерживаться следующих рекомендаций:

Сечение проводников следует принимать исходя из нагрузки, проходимой через жилы. В среднем на 1 кВт мощности должен приходится кабель с сечением 0,5 мм2 обычно при прокладке проводки в частных домах и квартирах принято использовать провода с сечением 1,5 мм2 для цепей освещения и 2,5 мм2 — для розеточных групп.

В качестве материала токопроводящих жил лучше всего использовать медь. Причем более эффективно применение проводников с многожильной структурой.

Для облегчения электромонтажных работ, лучше всего применять плоские кабеля с разноцветными маркировками проводников.

Замена электропроводки своими руками

Если говорить о приобретении электроустановочных элементов, то лучше остановить свой выбор на производителях с мировым именем.

Материал таких устройств должен обеспечивать прекрасную электроизоляцию, препятствовать горению и иметь эстетичный вид.

Дальнейшим этапом является непосредственное выполнение электромонтажных операций. Здесь необходимо отметить, что допускается выполнять электрическую разводку открытым, скрытым и комбинированным методом.

Первый вариант предполагает расположение электротехнического оборудования открытым способом (на изоляторах) или в специальных кабельных коробах или плинтусах с кабель-каналами.

К преимуществам такой электропроводки можно отнести быстроту выполнения монтажных работ и возможность локального изменения расположения оборудования.

Однако среди недостатков выделяют довольно неприятные факторы: низкая электробезопасность, слабая механическая прочность, неудовлетворительные эстетические свойства.

Именно поэтому чаще всего применяют скрытую электропроводку. Она может прокладываться в штробах, пустотах плит перекрытия, непосредственно под слоем штукатурки или же в полости, которую образовывает гипсокартон между стеной и установочной конструкцией.

В ситуации, когда провода прокладываются по стенам или в штробах, для их фиксации может применяться раствор алебастра, наносимый на участки прокладываемого кабеля с шагом 50см. Кроме того, в настоящее время для этих целей могут применяться специальные пластиковые скобы. Крепление кабелей с использованием гвоздей или саморезов категорически запрещено.

Если помещения отделываются строительным материалом – гипсокартон, то процесс выполнения электромонтажных работ производится следующим образом. До того, как установить гипсокартон на несущий каркас в свободной полости прокладываются провода ко всем элементам электрообеспечения. Предварительно они продеваются в пластиковый трубопровод или гофрорукав.

Монтаж внутренней электропроводки своими руками

Затем гипсокартон устанавливается с помощью саморезов на базовый каркас, но перед этим в заданных точках просверливаются отверстия диаметром 40-50мм, в которые и выводятся провода. Для того чтобы впоследствии закрепить в гипсокартон розетки, выключатели, распределительные элементы, приобретаются специальные установочные и распределительные коробки, предназначенные для монтажа в гипсокартон.

Для их установки в месте монтажа делается отверстие по диаметру элемента, далее в коробку продеваются все провода и установочный элемент монтируется в стену. При этом необходимо выполнять условие, при котором бы коробка устанавливалась заподлицо с отделочной поверхностью, в качестве которой выступает гипсокартон. После производится зажатие крепежа, и коробки с помощью специальных ушек плотно поджимаются в гипсокартон.

Установка распределительных и ответвительных коробок в стены из кирпича или бетона производятся путем вырубывания в поверхности соответствующих ниш. Затем элементы фиксируются в стене при помощи строительного гипса. Здесь необходимо следить за тем, чтобы коробки устанавливались без перекосов, а их торцевая кромка располагалась заподлицо с плоскостью стены.

При монтаже электрической проводки необходимо большое внимание уделить правильности прокладки кабелей. Итак, если электрические кабеля планируется монтировать под слоем штукатурки на деревянном основании, то предварительно места соприкасания кабелей с участками стен должны быть покрыты слоем асбеста.

Также следует отметить, что необходимо исключать при монтаже кабелей их пересечения, а когда этого не избежать, данные участки должны дополнительно изолироваться.

Подвод питающих кабелей к аппаратам освещения должен выполняться с использованием пластиковых изоляционных трубок.

Категорически запрещено соприкосновение кабелей и проводов с металлическими строительными конструкциями. Для удобства соединения кабелей, их необходимо отрезать с запасом 100-150мм.

Выполнение соединений

Данная процедура должна выполняться с особой щепетильностью, так как от качества соединений зависит надежность всей электрической сети.

Допускается выполнять соединение проводников не только в распределительных и ответвительных, но и в установочных коробках. Делать это рекомендуется путем прессования, сварки или скруток с последующей пайкой (с применением мощного паяльника и универсального флюса, дабы не перегреть изоляционную оболочку).

Иногда соединение токоведущих жил производят с использованием клемных колодок. Вне зависимости, какой материал используется для отделки помещения: пластик, цементный раствор или гипсокартон, располагать соединения необходимо в таком месте, чтобы облегчить процесс обслуживания и ремонта.

Причем категорически запрещается выполнять замуровывание скруток или размещение их под гипсокартон. После соединения проводов, все оголенные участки должны быть надежно заизолированы, и прикрыты.

Если коробка монтируется в гипсокартон, то применяются специальные декоративные крышки, если же она прокладывается под слоем штукатурки, то допускается скрывать закрытую коробку под слоем краски или обоев.

Монтаж электропроводки — общие правила, этапы монтажа проводки

Электропроводка в квартире или доме – это довольно сложная электромеханическая коммуникация, которая сочетает в себе подключенные по определенным правилам выключатели, розетки, приборы освещения, автоматические выключатели, провод и кабель. От правильного расчета автоматики защиты, проводов, сечения кабеля, качества выбранных материалов, выполнения работ будет зависеть не только работоспособность всей созданной структуры электропитания помещения, но и его безопасность, и безопасность людей.

Учитывая эти факторы, при отсутствии опыта и наличии возможности, самым лучшим вариантом будет обратиться к профессиональному электрику и заключить с компанией договор на выполнение различных работ по электропроводке, предусмотрев дальнейшее ее обслуживание.

Монтаж электропроводки в квартире

Разводка электропроводки в квартире начинается с ввода в жилище и заканчивается лампочками, розетками, выключателями и различными электроприборами. В данном случае очень важным является момент правильного выбора проводов, которые будут соответствовать дальнейшим требованиям эксплуатации. Также не стоит забывать о том, что все работы, и в первую очередь прокладка провода, должны соответствовать всем нормам, требованиям, качеству и профессионализму. Поэтому монтаж электропроводки должен проводить только опытный и высококвалифицированный специалист.

Качественный монтаж электрической проводки в доме или квартире обусловлен возросшей нагрузкой на сеть электропитания в результате использования многочисленных электроприборов:

• Кондиционеров, климатической техники.
• СВЧ-печей.
• Водонагревателей.
• Электрических чайников.
• Варочных панелей, духовых шкафов.
• Двухкамерных холодильников.
• Систем отопления «теплый пол» и т.д.

Некачественный монтаж электропроводки может привести к неблагоприятным последствиям. При перепадах напряжения в сети электроснабжения может возникнуть локальный перегрев и короткое замыкание, что приводит к аварийному отключению электроэнергии и поломке бытовой техники.

Для предупреждения этих последствий важно проконтролировать монтаж проводки, его соответствие параметрам домашней сети и совокупной мощности всех электроприборов.

Монтаж должен проводиться только профессионалами – специалистами с большим опытом и необходимой квалификацией. Компания «Электрочел» предлагает услуги быстрой и качественной замены электропроводки при доступным для клиента ценам.

Наши специалисты гарантируют высокое качество исполнения работ любой сложности, а также предлагают следующие преимущества:

• Использование при замене электропроводки только надежных расходных материалов и комплектующих.
• Оперативность проведения всех работ по монтажу.
• Доступную стоимость замены проводки в квартире или частном доме.
• Грамотный расчет сечения электропроводки в соответствии с существующими нормативами и стандартами.

Общие правила монтажа электропроводки

Прокладка, восстановление и замена электропроводки выполнятся в соответствии с требованиями стандартов. Перед началом выполнения работ важно ознакомиться с основными требованиями и правилами:

• Перед началом монтажа необходимо составить схему разводки для всех помещений с указанием мест прохождения кабелей, установки выключателей и розеток, а также других приборов электропитания.
• При выполнении проводки открытым способом на стенах необходимо предварительно сделать разметку для установки кабель-каналов. Для скрытой проводки потребуется сделать штробы для укладки проводов. Для фиксации кабелей используются специальные крепежные элементы.
• Обязательным этапом монтажа является установка заземления, которая сводит риск поломок и аварийных ситуаций к минимуму.
• Установку выключателей необходимо выполнять в пределах квартиры или дома по одну сторону от входа в помещение на расстояние не менее 1,5 метров от поверхности пола. Их эксплуатация не должна доставлять пользователям неудобств.
• Монтаж розеток при разводке электропроводки должен выполняться в местах предполагаемой установки бытовой техники, устройств и приборов. По правилам пожарной безопасности на 6 кв.м. площади должна приходиться только одна розетка, а для кухни – три.
• При установке розеток во влажных помещениях (ванной комнате или туалете) необходимо дополнительно монтировать трансформатор с изоляцией, который должен располагаться за пределами комнаты.

Обратите внимание! При монтаже электропроводки важно учитывать, что расстояние от розеток и выключателей до некоторых объектов (раковин, моек, варочной панели, газовой плиты, труб отопления и т.д.) должно составлять не менее 50 см.

Этапы монтажа электропроводки

Монтаж электрической проводки в квартире, частном или загородном доме предполагает проведение следующих этапов:

• Выполнение разметки до установки фурнитуры и комплектующих. Перед прокладкой электрических кабелей необходимо разметить на стене будущее расположение розеток, выключателей, кабель-каналов.
• Прокладка электропроводки выполняется строго горизонтально и вертикально, что позволяет в последствии облегчить поиск мест повреждения и замены кабелей. Трасса должна проходить на расстоянии не менее 10 см от пола, потолка, дверных проемов и т.д. Допускается разводка кабелей по полу и потолку.
• Штробление стен с использованием болгарки, перфоратора или штробореза, размер канала для прокладки электропровода должен соответствовать его диаметру.
• Монтаж электропроводки выполняется от распределительного щитка, перед эксплуатацией сети необходимо качественно изолировать все места соединения проводов. Электрические провода не рекомендуется располагать в одной трубе, что может стать причиной замыкания или других неприятных последствий.
• Электрические провода не должны соприкасаться с металлическими предметами и деталями, при их прокладке необходимо соблюдать требуемое расстояние от пола, потолка, труб отопления, газоснабжения и водоснабжения.
• Все места соединения и заземления проводов при замене проводки располагаются по правилам монтажа в специальных коробках из негорючего безопасного материала. Соединение заземляющих проводов выполняется только с помощью метода сварки, а фиксация к приборам – болтами. Провод заземления прокладывается от распределительного щитка.
• Установка розеток и выключателей выполняется в специальные отверстия.
• После подключения и проверки работоспособности сети электроснабжения дома или квартиры необходимо заштукатурить штробы.
• Заключительный этап – установка и подключение осветительных приборов.

Обратите внимание! При прокладке, восстановлении или замене электропроводки может потребоваться соединить провода из разных материалов (к примеру, меди и алюминия). Для этого не рекомендуется выполнять скручивание, что впоследствии может стать причиной окисления и потери контакта. В этом случае стоит воспользоваться специальными переходниками.

Наиболее популярными вариантами прокладки кабелей считается разводка на потолке или на полу, но при ее выполнении необходимо соблюдать требования безопасности. Все электрические провода при замене и монтаже электропроводки следует размещать в специальных герметичных пластиковых гофрированных трубопроводах. Дополнительную защиту дает изоляция.

Грамотно выполненная замена проводки с соблюдением всех правил и норм монтажа поможет продлить срок эксплуатации сети электропитания квартиры или дома, а также предупредить ряд нежелательных последствий.
