Навес на ворота: постройка небольшого козырька

Навесы для ворот и калиток представляют сбой достаточно компактные сооружения, которые можно изготовить самостоятельно буквально за несколько часов. При этом даже самый простой козырек обеспечит существенное продление срока службы ворот, так что стоит потратить время и силы, и соорудить такую конструкцию.

Как это сделать – расскажем ниже.

Козырек над калиткой защитит и полотно, замок и петли от дождя

Содержание

1. Характеристики навеса
2. Зачем нужна эта деталь?
3. Собираем основу
4. Кровля козырька
5. Навес – это не только крыша
6. Заключение

Характеристики навеса

Зачем нужна эта деталь?

Перед тем как приварить навесы на ворота или установить сооружение другим способом, необходимо разобраться, а зачем оно вообще нужно. Поняв это, мы сможем более эффективно спроектировать его конфигурацию и размеры.

Воротный навес выполняет целый ряд функций:

• Во-первых, небольшая крыша защищает и сами ворота, и петли, и запорный механизм от коррозии в результате намокания под дождем.
• Во-вторых, под навесом не скапливаются осадки, что предотвращает размытие грунта возле опорных столбов.

Обратите внимание!
Это особенно актуально в северных регионах, где в зимние месяцы снегопад может быть весьма интенсивным.
И только козырек в этом случае обеспечивает сохранение свободного пространства, достаточного, чтобы хотя бы приоткрыть ворота и выйти наружу для расчистки.

Был бы козырек – меньше пришлось бы копать!

• Наконец, наличие небольшой кровли перед калиткой обеспечивает комфорт для визитеров: если у вас не установлен домофон или магнитный замок с дистанционным открыванием, то лучше ждать под козырьком, чем под проливным дождем или ярким солнцем.

Как видите, аргументов в пользу установки такой конструкции вполне достаточно. И в следующих разделах мы расскажем, как изготовить и установить ее своими руками.

Собираем основу

Конструкция воротного навеса не отличается сложностью. В большинстве случаев он представляет собой двускатную или дуговую кровлю, установленную на опорных столбах.

Инструкция по монтажу предполагает такой порядок работ:

• Для начала выполняем замеры. Для этого измеряем ширину между опорными столбами – именно к ним мы будем крепить элементы каркаса.
• Далее выполняем чертеж. При этом в конструкцию закладываем размеры, достаточные для защиты от осадков. Оптимальная ширина кровли составит около 1,2 — 1,5 м, а угол уклона (при двускатной конструкции) – от 15 до 30^.

Двускатная кровля на стальном каркасе

• Далее монтируем опоры. Проще всего использовать несущие столбы, на которых закреплены ворота. Если для этой цели используются кирпичные тумбы, то просто наращиваем их примерно на 30-40 см, закладывая внутрь профильную или круглую трубу для навеса.

Обратите внимание!
Установленные сверху защитные накладки из пластика или металла нужно, естественно, снять.

• Если же ворота были установлены на стальных опорах или деревянных столбах, то поступаем еще проще. Добавляем к конструкции подходящие по высоте отрезки, прикрепляя их к уже существующим стойкам. Для монтажа используем либо сварку, либо стальные кронштейны.

Опоры из кирпича можно нарастить

• В результате у нас должно получиться две или три опоры. На них укладываем нижнюю обвязку нашего козырька, закрепляя прямоугольную раму раскосами.
• На обвязке возводим стропила (для двускатной или полукруглой кровли), которые в верхней части соединяем коньковым брусом.
• На стропила набиваем обрешетку: под крупногабаритные кровельные изделия – разреженную из брусьев и реек, под штучный материал – сплошную из ДСП или аналогичного материала.

Угловой каркас для кровли над гаражным въездом

Наш каркас готов. Остается только защитить его от воздействия влаги, пропитав антисептиком (деревянные изделия) или обработав краской с антикоррозионными свойствами.

Кровля козырька

Поскольку основной задачей нашего сооружения будет защита от дождя, именно кровельный материал стоит считать наиболее важной деталью всей конструкции.

Здесь выбирать можно из огромного количества вариантов, и ниже мы рассмотрим плюсы и минусы наиболее популярных решений:

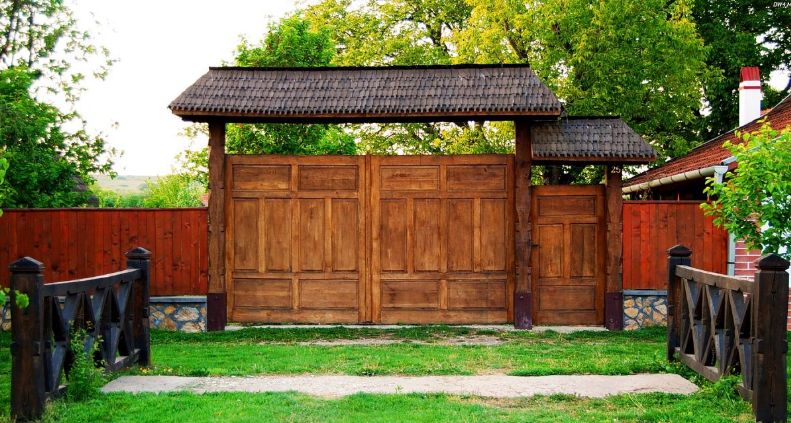

Конструкция, крытая гонтом

• Для полностью деревянной конструкции наилучшим выбором будет гонт – пластинки из колотой (не пиленой!) древесины, пропитанные влагозащитным составом. Единственный существенный минус этого варианта – высокая цена: и сам материал, и его монтаж стоят довольно дорого.
• Универсальными решениями можно назвать использование еврошифера, металлочерепицы и битумной черепицы. Эти современные материалы отличаются долговечностью, относительно несложно монтируются, да и найти в продаже можно вполне бюджетные модели.
• Для металлической конструкции с полудуговыми стропилами лучше всего подойдут панели из сотового поликарбоната. Они хорошо защищают от влаги, при этом не создают избыточного затенения. Монтаж следует проводить с использованием специальных саморезов.

Изделие из поликарбоната

• Если же вы планируете изготовить самое простое сооружение (к таким, например, относятся навесы для гаражных ворот), то для кровли лучше всего брать профнастил из оцинкованного окрашенного металла. Да, выглядит он не очень привлекательно, но от осадков защищает неплохо.

Совет!
Для любого кровельного материала, исключая, пожалуй, поликарбонат, необходима укладка дополнительной гидроизоляционной мембраны.

Навес – это не только крыша

Схема монтажа навесов

Очень часто под «навесом» понимают не козырек над входом, а петли, на которых держатся створки.

Чтобы не оставлять без ответа вопрос «Как правильно приварить навесы на ворота?», весьма актуальный для новичков, ниже приведем несколько рекомендаций:

• Для начала к каждой петле привариваем прочную стальную пластинку прямоугольной формы (так называемый платик). Это приспособление облегчит позиционирование навесной части по горизонтали, вертикали и плоскости.

Фото приваренной петлевой части

• Затем привариваем изделия к опорным столбам, используя сплошной шов.
• Далее тщательно выравниваем ту часть петель, которая будет монтироваться на створке, и привариваем (либо прикрепляем болтами) ее.
• Дело остается за малым: навесить створки ворот на опорные столбы и отрегулировать их положение.

Вроде бы ничего сложного, но попрактиковаться нужно обязательно!

Заключение

Сделать навес над воротами, руководствуясь приведенным выше алгоритмом, может практически каждый. Да и материалов для такой конструкции нужно не очень много, так что расходы будут вполне приемлемыми. И все же, несмотря на кажущуюся простоту задачи, перед началом работы стоит изучить видео в этой статье и тщательно все продумать: тогда и ошибок не будет, и результат получится достойным.

как сделать навес из профнастила над воротами, фото, видео

Сделать и установить козырек над калиткой своими руками можно без особых усилий. Он украсит внешний вид наружной части заграждения и защитит входную створку от негативных факторов окружающей среды. Процесс монтажа козырька предусматривает следование определенным правилам. Планировка создания навесного элемента над калиткой включает подбор оптимально подходящего материала и необходимых инструментов. Далее обо всем подробнее.

Арочный тип

Вернуться к оглавлению

Содержание материала

• 1 Для чего над входной калиткой и воротами нужен козырек
• 2 Какая форма козырька предпочтительней
• 3 Как сделать навес над калиткой и створками ворот
  • 3.1 Что нужно для монтажа арочного козырька с металлическим каркасом
  • 3.2 Стадия подготовки монтажных работ
  • 3.3 Монтаж козырька: пошаговая инструкция

Для чего над входной калиткой и воротами нужен козырек

Специалисты выделяют следующие предназначения калиточных и воротных навесов:

1. Продление эксплуатационных качеств калитки и ворот. Козырек защищает петли, замки и фундамент от деструктивного воздействия атмосферных осадков. Если при входном проеме в заборе расположена видеокамера или домофон, установка навесного элемента обязательна.
2. Уменьшение снежной шапки зимой. В зимний период навес не позволит собраться большому количеству снега на входе.
3. Декоративность. Козырек, декорированный коваными элементами, добавит общему виду большей визуальной привлекательности.

Идея обустройства навеса над створкой

Учитывая перечисленные факторы, стоит задуматься о создании козырька еще на стадии продумывания конструкции забора. Важно, чтобы навесной элемент аккуратно дополнял ограждение и не выглядел как отдельная его часть.

Обустройство навеса начинается с создания прочного каркаса. Для его выполнения используется дерево или металл. Деревянная конструкция имеет короткий срок эксплуатации. Поэтому используемые пиломатериалы дополнительно обрабатывают антигрибковыми средствами.

Макет изделия из металла над калиткой

Подбирать материал для козырька следует, ориентируясь на само ограждение, калиточную дверь и ворота. Опорная часть навеса бывает различных конструкций. Для покрытия крыши используются следующие материалы:

• поликарбонат;
• профнастил;
• металлочерепица;
• оргстекло;
• листы ПВХ;
• оцинковка;
• шифер.

Разнообразие форм навесов

Козырек над калиткой из профнастила – один из самых популярных вариантов навеса. Профилированные листы легко крепятся к каркасу навесной конструкции и стоят недорого.

При покупке лучше выбрать материал толщиной от 0,5 мм из алюминия, меди или хромоникелевой стали с дополнительным защитно-декоративным покрытием.

Схема каркаса с основными размерами

Поликарбонат – наиболее легкий материал в плане самостоятельного монтажа. Помимо простоты в использовании, он выделяется красотой и низкой ценой. Учитывая большой спрос на него, производители расширили ассортимент, включив разнообразие цветовой гаммы. Следовательно, встречающиеся в продаже листы поликарбоната имеют разную фактуру и цвет.

Эскиз двускатной конструкции для калитки

Вернуться к оглавлению

Какая форма козырька предпочтительней

Выбрав материал для навеса, далее определяем его конструкцию. Форма козырька должна быть подобрана так, чтобы навес вписывался в общую картину как ограждения, так и расположенного на участке дома.

Схема размеров козырька из поликарбоната

Навесы бывают следующих видов:

• односкатные – вид простой в монтаже конструкции, но с учетом особенностей региона. Если случаются обильные снегопады, выдерживается угол наклона;
• двускатные – такой навес защищает калитку и створки ворот от разрушающих воздействий атмосферных осадков под любым углом;
• арочные – отличаются высоким спросом благодаря привлекательному внешнему виду и легкости в установке, не требующей опыта;
• куполообразные – козырек в форме купола сделать сложнее, поскольку он состоит из нескольких элементов, собирающихся в единое целое. Зато такой навес обладает максимальными защитными свойствами;
• плоские – наименее практичный вариант, не целесообразен к установке в северных регионах с сильными снегопадами. Если создавать такой навес, придется тщательно продумать каркас и подобрать высокопрочный материал для крыши.

Идея обустройства покрытия над калиткой

Из перечисленных выше вариантов наиболее популярен арочный тип навеса с металлическим каркасом из алюминиевых профильных труб, который декорируют элементами ковки.

Фото арочного козырька, перекрытого поликарбонатом.

Образец изделия над калиткой

Металлический остов, как правило, кроется полимерными материалами, неприхотливыми в эксплуатации. Теперь рассмотрим, как сделать козырек над калиткой и воротами.

Вернуться к оглавлению

Как сделать навес над калиткой и створками ворот

Монтаж козырька своими руками труда не составит. Главное – это запас терпения, наличие необходимых материалов и инструментов. Создание красивого козырька вполне осуществимо без привлечения мастера.

Схема монтажа покрытия над калиткой

Что нужно для монтажа арочного козырька с металлическим каркасом

Монтажные работы производятся посредством следующих материалов и инструментов:

• сварочного аппарата с защитной маской и электродов;
• болгарки с отрезными и абразивными кругами;
• металлической щетки;
• шуруповерта;
• самонарезающих шурупов;
• профильной алюминиевой трубы квадратного либо прямоугольного сечения размером 15х15 или 20х20 мм и декоративных кованых элементов;
• уголка и уровня;
• кисточки, грунта и краски;
• кровельного материала.

Схема модульного изделия

Стадия подготовки монтажных работ

Данный этап заключается в определении конкретного изделия, которое мы хотим получить, а также необходимых материалов.

Планирование козырька начинается с подготовки следующего:

1. Эскиза. Перед началом работ нужно четкое понимание, как будет выглядеть изделие. Для этого следует на бумаге начертить форму и примерные размеры будущего навеса. Приблизительная ширина арочного козырька калитки составляет 1200–1500 мм (ворот –3000–4000 мм), высота арки равна 200–300 мм.
2. Прочной основы. Нужно убедиться в прочности воротных столбов, на которые будет опираться навесная конструкция.
3. Выбора перекрытия. При подборе материала для крыши козырька учитываются индивидуальные предпочтения и финансовые возможности.
4. Проведения замеров.

Это необходимо для определения нужного количества материалов.

Схема кованого каркаса конструкции

Монтаж козырька: пошаговая инструкция

Сделать привлекательным простой по конструкции козырек можно за счет применения кованых элементов. Их приваривают с двух сторон. Также на П-образную раму приваривается полукруглый навес.

Макеты популярных видов

Арочный навес для ворот ставится по той же схеме, что и над калиткой. Каркас в виде буквы «П» крепится к опорам створок. Наиболее приемлемые материалы для кровли – поликарбонат или профнастил.

Монтажная схема

Пошаговый процесс монтажа навесной конструкции:

1. Сваривают П-образную раму, а затем крепят ее к опорным столбам. Если стойки кирпичные, кладка продлевается на 30–40 сантиметров с дополнительным монтированием в кладку металлического профиля. К металлическим опорам каркас крепится посредством анкерных болтов или сварки.
2. На каркас приваривается карниз из отрезков профиля, к которому будет крепиться крыша козырька. Карниз рекомендуется делать двусторонний. Тогда козырек будет защищать входные створки с обеих сторон.
3. Между каркасными стойками и карнизом привариваются кованые угловые элементы, которые придадут декоративность козырьку и укрепят его.
4. Чтобы изготовить арку, размечается металлопрофиль, затем от него отрезают 2 куска трубы нужного размера. Зажав один край тисками, а другой – газовым ключом, трубу сгибают в дугу. Для этого целесообразнее использовать алюминий, поскольку стальные изделия затруднительно гнуть без специального оборудования.
5. К пролетам приваривают трубчатые дуги в виде арки. Дугообразные металлические элементы дополнительно соединяют несколькими поперечными трубами. Эта конструкция будет служить каркасом для крыши.
6. С помощью болгарки с абразивным кругом изделие зачищают от сварочных швов.
7. На каркас путем приваривания или прикручивания самонарезающими шурупами (в зависимости от материала перекрытия) крепится кровельный материал.

Дизайнерский подход

Видео самостоятельного монтажа навеса над калиткой забора представлено ниже.

Чтобы перекрыть козырек поликарбонатом, рекомендуют использовать листы продукции толщиной до 8 миллиметров. При помощи шуруповерта материал фиксируется к арке навеса самонарезающими шурупами с термогайками.

Так как продукция подвержена царапинам, защитную пленку целесообразно снимать после фиксации изделия.

Верхушка с ажурными элементами ковки

Навес над калиткой из профнастила своими руками выполняется по схожей схеме. Материал прикручивают к каркасу козырька саморезами в комплексе с пресс-шайбами и резиновыми уплотнительными прокладками.

Изделие с удлиненной защитной частью над калиткой

Используя для перекрытия листы металла, следует закреплять их путем приваривания с внутренней стороны козырька. Учитывая малую толщину используемой листовой стали, приваривать требуется осторожно, дабы не прожечь продукцию насквозь. После завершения работ по монтажу все металлические элементы навеса грунтуют и покрывают краской.
