Содержание

Самодельные кроссоверы для акустики: для чего предназначены

Самодельный кроссовер для акустикиСамодельный кроссовер для акустики

Самодельный кроссовер для акустики

Самодельные кроссоверы для акустики нужны для разделения частотных диапазонов динамиков. Они выравнивают эти самые диапазоны по громкости звучания.
Самодельный кроссовер для акустики изготовить не так уж и сложно, если знать некоторые секреты.

Что такое кроссовер и с чем его едят

Схемы кроссоверов для акустикиСхемы кроссоверов для акустики

Схемы кроссоверов для акустики

Для начала узнаем, а зачем нужен кроссовер?
Это специальное устройство, предназначенное для разделения ауди частот. Кроссоверы как бы убирают ненужные частоты, фильтруют их.

Как подключить кроссовер к акустикеКак подключить кроссовер к акустике

Как подключить кроссовер к акустике

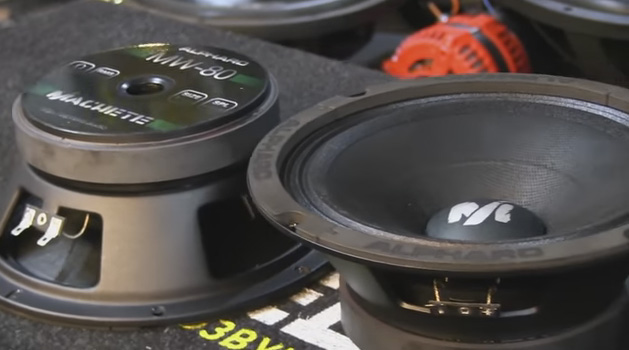

К примеру, существуют такие динамики(см.Как выбрать динамики для автомагнитолы своими силами), как пищалки. Если бы не было кроссоверов, то на пищалки бы подавались все частоты, полный их пакет, вместе с НЧ и СЧ. Понятно, что это в итоге отрицательно скажется на детальности музыки.
ВЧ динамики, каковыми являются пищалки, не способны воспроизводить низкие и средние звуки и присутствие несвойственных частот станет в этом случае опасной проблемой.

Схема кроссовера для акустикиСхема кроссовера для акустики

Схема кроссовера для акустики

Виды кроссоверов

Кроссоверы принято разделять на активные и пассивные, а также на однополосные, двухполосные и т.д.

Пассивный кроссовер, его плюсы и минусы

 Итак:

  • Пассивный кроссовер фильтрует сигнал своими конденсаторами, резисторами и катушками. В результате именно этого и выявляется первый недостаток таких кроссоверов – потеря мощности.
Кроссоверы акустических системКроссоверы акустических систем

Кроссоверы акустических систем

Акустический кроссоверАкустический кроссовер

Акустический кроссовер

  • Пассивные кроссоверы продаются отдельными блоками или в комплекте с акустикой, обычно двухполосной или более.
  • Среди недостатков пассивных кроссоверов можно выделить ограниченную пиковую нагрузку, что влечет за собой скорый выход из строя.
Пассивный цифровой кроссоверПассивный цифровой кроссовер

Пассивный цифровой кроссовер

Активный кроссовер, его плюсы и минусы

 Итак:

  • Используется активный кроссовер перед усилителем. Поэтому использование одного усилителя в данном случае просто невозможно.
    В случае с активным кроссовером каждый динамик, будь то пищалка или НЧ динамик, используют отдельный канал усилителя.
Активный кроссовер
Активный кроссовер

Активный кроссовер

  • Преимуществом активного кроссовера можно назвать то, что в отличие от пассивного, он дает возможность точной настройки срезов. Именно этот фактор и определяет в большей части стоимость такого кроссовера, который дороже своего оппонента.
Кроссовер однополосный
Кроссовер двухполосный
  • Предназначен для двухполосной акустики, состоящей из твитера и мидбаса.
Кроссовер трехполосный
  • Предназначен для трехполосной акустики, состоящей из твитера, СЧ-динамика и мидбаса.

Самодельные кроссоверы

Случается, что став обладателем дорогой автомобильной акустики, владелец обнаруживает, что в комплекте нет кроссоверов. Понятно, что без них обойтись будет невозможно, так как ВЧ динамики могут просто напросто сгореть.

Что делать? Ответ до смешного прост – изготовить их своими руками.

Инструменты

Для начала вооружимся необходимыми инструментами:

  • Хорошим и удобным паяльником.
  • Специальным прибором, измеряющим индуктивность.
  • Клеем «Момент».
  • Хлорным железом.
  • Фольгированным стеклотекстолитом.
  • Термоусадочной трубкой.
  • Силиконовым герметиком.

Пошаговая инструкция

Начинаем процесс изготовления.

Схема кроссовера

 Итак:

  • В первую очередь, надо тщательнейшим образом изучить теххарактеристики купленных динамиков. Особое внимание рекомендуется уделить низким частотам пищалок, а также уровню характеристической чувствительности НЧ и ВЧ динамиков.
  • Затем нужно подобрать правильную электрическую схему, подразумевающую подключение кроссовера.
Схема кроссовераСхема кроссовера

Схема кроссовера

Примечание. По мнению специалистов желательно отдать предпочтение фильтрам 2-ого порядка, ведь в тесном салоне авто наблюдается сильный подъем частотной характеристики на средне-высоких частотах.

  • Надо помнить, что ВЧ-динамики, которые подключаются через фильтр 1-ого порядка, сильно подчеркивают шипение, а НЧ-динамики чрезмерно выделяют яркие звуки. В итоге, складываясь вместе, получится кавардак, в котором будет много яркого и шипящего звучания.

Примечание. При этом, чем шире салон авто, тем удастся более минимизировать эти недостатки.

Катушка индуктивности
Катушки индуктивности в кроссовереКатушки индуктивности в кроссовере

Катушки индуктивности в кроссовере

 Итак:

  • Наматываем катушки индуктивности для динамиков. Отметим, что делая это для НЧ-динамика, лучше пользоваться медной проволокой, имеющей диаметр 1 мм и изолированной специальным лаком.

Совет. При изготовлении катушек рекомендуется пользоваться ферритовыми сердечниками. Это даст возможность получить меньшие габариты и вес, а также сократить расход недешевой медной проволоки. Кроме того, удастся уменьшить также активное сопротивление катушки.

  • Получившуюся индуктивность рекомендуется контролировать с помощью уникального прибора для измерения.

Совет. При наматывании проволоки крайне желательно делать виток и витку, а затем фиксировать клеем. Это даст возможность избежать проблем, с которыми часто сталкиваются новички.

Делаем печатную плату

 Итак:

  • Пришло самое время начертить плату на бумаге. Делать это нужно, исходя из размеров получившихся катушек и резисторов.
  • Чертим плату и переносим ее на лист специального материала.

Примечание. В качестве такого материала неплохо было бы выбрать фольгированный стеклотекстолит.

  • Сверлим сразу отверстия под электроды будущих деталей и проводов. Обязательно протравливаем плату. Это нужно сделать следующим образом: полуготовую плату поместить в раствор хлорного железа.
Сборка
  • Платы нашего будущего кроссовера собираем согласно схеме установки.

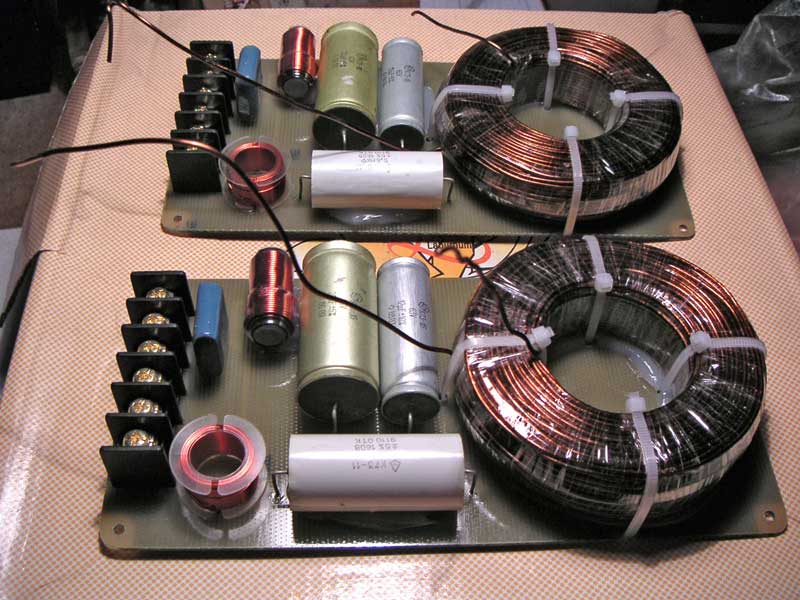

Кроссовер, собранный по стандартной схемеКроссовер, собранный по стандартной схеме

Кроссовер, собранный по стандартной схеме

Примечание. Катушки индуктивности и конденсаторы тщательно клеим к плате. Рекомендуется использовать хороший клей, такой как «Момент». Хорошая фиксация позволит самодельному разделителю длительное время работать безотказно в условиях вибрации и тряски.

Соединяем акустические провода

 Итак:

  • Соединяем акустические провода, используя обычный паяльник. В работе нужно быть крайне внимательным и не перепутать выходы для НЧ и ВЧ-динамика. Обратить внимание нужно и на полярность.
  • Клей пригодится и здесь. Нужно залить «Моментом» провода, которые припаяли, что предохранит опять же от вибраций и возможных переломов.
Подключение

 Итак:

  • Проводим пробное подключение и убеждаемся в том, что сигнал подается на каждый динамик с соответствующего выхода самодельного кроссовера.
  • Если это необходимо, то можно включить и резистор сопротивлением 4 Ом перед ВЧ-фильтром.

Примечание. Помним, что чувствительность ВЧ-динамиков на несколько децибел превышает чувствительность динамика, воспроизводящего низкие частоты – в итоге, пищалки играют громче НЧ-динамика.

Кроссовер акустический автомобильныйКроссовер акустический автомобильный

Кроссовер акустический автомобильный

Готовый своими руками кроссовер обтягиваем термоусадочной трубкой, соблюдая нужные размеры. Заливаем края обязательно силиконом, чтобы внутрь кроссовера не попала влага или пыль.
Представленная инструкция поможет изготовить самодельный кроссовер для акустики без особых проблем. В процессе операции рекомендуется изучить дополнительно фото и видео – материалы.

Что касается цены на расходные материалы, то она зависит от количества катушек и выходов под динамики. Немаловажное значение имеет и материал, который используется.

Расчет кроссовера для акустики: делаем своими руками

Расчет кроссовера для акустикиРасчет кроссовера для акустики

Расчет кроссовера для акустики75

Расчет кроссовера для акустики, как известно, очень важная операция. На свете не существует идеальных акустических систем, способных воспроизводить частотный диапазон полностью.
И тогда на помощь приходят отдельные участки спектра динамиков. К примеру, если надо воспроизводить НЧ, применяют сабвуфер, а чтобы воспроизвести ВЧ, устанавливают мидбасы.
Когда все эти динамики вместе взятые начинают играть, то может произойти путаница перед поступлением на тот или иной излучатель. По этой причине и необходим бывает активный или пассивный кроссовер для акустики.
В этой статье мы узнаем, для чего нужен расчет фильтра, рассмотрим пассивные кроссоверы, узнаем как они строятся на катушках индуктивности и конденсаторах.

Расчет кроссовера

Кроссоверы для акустики авто самодельныеКроссоверы для акустики авто самодельные

Кроссоверы для акустики авто самодельные

Чтобы подключить 2-полосную(см.Акустическая двухполосная система и ее преимущества) или другую акустику с большим количеством полос к 1 каналу усилителя или ГУ, нужно некое отдельное устройство, разделяющее сигнал. При этом оно должно выделять для каждой полосы свои частоты. Именно такие устройства и называются фильтрами или кроссоверами.

Примечание. В комплекте с компонентной акустикой, как правило, уже идет пассивный кроссовер. Его готовил производитель и он рассчитан уже изначально.

Но что делать, если нужно разделить частоты по иной схеме (к примеру, если комплект акустики собран из отдельных компонентов)?
В этом случае речь идет о расчете кроссовера.Отметим сразу, что рассчитать кроссовер совершенно не сложно и даже можно самостоятельно изготовить его.

Кроссоверы для акустики на авто Пионер профессиональныеКроссоверы для акустики на авто Пионер профессиональные

Кроссоверы для акустики на авто Пионер профессиональные

Ниже приводится инструкция о том, как рассчитать кроссовер:

  • Скачиваем специальную программу. Это может быть Crossover Elements Calculator на компьютер;
Специальная программа для расчета кроссовера Crossover Elements CalculatorСпециальная программа для расчета кроссовера Crossover Elements Calculator

Специальная программа для расчета кроссовера Crossover Elements Calculator

  • Вводим сопротивления низкочастотного и высокочастотного динамиков. Сопротивление – это номинальное значение сопротивления акустики, выражаемое в Ом. Как правило, средним значением является 4 Ом;
  • Вводим частоту раздела кроссовера. Здесь полезно будет знать, что частоту надо вводить в Гц, но ни в коем случае не в кГц.

Примечание. Если кроссовер второго порядка, то надо еще ввести тип кроссовера.

  • Получить ожидаемый результат можно, нажав на кнопку расчета.

Кроме того, надо знать следующее:

  • Емкость конденсаторов, а вернее их значение вводится в Фарадах;
  • Индуктивность рассчитывается в Генри (mH).

Схема расчета фильтра выглядит примерно так:

Как рассчитать фильтрКак рассчитать фильтр

Как рассчитать фильтр

Фильтры разного порядка

Чтобы ясно понимать схему расчета кроссовера(см.Самодельные кроссоверы для акустики и их предназначение), нужно понимать разницу между фильтрами разного порядка. Об этом и пойдет речь ниже.

Примечание. Существуют несколько порядков кроссовера. В данном случае порядок означает параметр кроссовера, который характеризует его способность ослаблять не нужные частотные сигналы.

Первый порядок

Схема 2-х полосного кроссовера этого порядка выглядит следующим образом:

2-полосный кроссовер 1-го порядка2-полосный кроссовер 1-го порядка

2-полосный кроссовер 1-го порядка

По схеме видно, что ФНЧ или фильтр низких частот построен на катушке индуктивности, а фильтр высоких частот – на конденсаторе.

Примечание. Такой выбор компонентов не случаен, так как сопротивление катушки индуктивности повышается прямо пропорционально увеличению частоты. А вот что касается конденсатора, то здесь обратно пропорционально. Получается, что такая катушка отлично пропускает НЧ, а конденсатор отвечает за пропуск ВЧ. Все просто и оригинально.

Фильтр частот по схеме 1-го порядкаФильтр частот по схеме 1-го порядка

Фильтр частот по схеме 1-го порядка

Следует также знать, что кроссоверы первого порядка, а вернее их номинал, зависит от выбранной частоты разделения и величины сопротивления колонки. Проектируя ФНЧ, надо в первую очередь обратить внимание на частоту среза НЧ и СЧ динамиков(см.Как выбрать динамики для автомагнитолы своими силами).
А вот проектируя ФВЧ, надо аналогичным образом поступить уже с ВЧ.

Пассивный кроссовер

Что такое в акустике кроссоверЧто такое в акустике кроссовер

Что такое в акустике кроссовер

Наиболее доступной на сегодня считается именно пассивная фильтрация, так как она сравнительно проста в реализации. С другой стороны, не все так просто.
Речь идет о следующих недостатках:

  • Согласовать параметры и значение фильтров с характеристиками излучателей колонок очень сложная штука;
  • В процессе эксплуатации может наблюдаться нестабильность параметров акустической системы. К примеру, если повысится сопротивление звуковой катушки при нагреве. В связи с этим значительно ухудшится достигнутое в процессе разработки согласование;
  • Фильтр, обладая внутренним сопротивлением, забирает некоторую часть выходной мощности усилителя. Одновременно с этим ухудшается демпфирование, а это сказывается на качестве звучания и четкости передачи нижнего регистра.
Что такое кроссовер в акустикеЧто такое кроссовер в акустике

Что такое кроссовер в акустике

Как известно, на сегодняшний день самыми распространенными акустическими системами считаются 2-х компонентные варианты.
В них фильтр разделяет звуковой сигнал на два диапазона:

  • Первый диапазон предназначается исключительно для низких и средних частот. В данном случае используется кроссовер для нижних частот или ФНЧ;
  • Второй диапазон предназначен для ВЧ. Здесь уже используется другой фильтр ФВЧ.

Примечание. Вариантов реализации фильтра может быть несколько, но он все должно отвечать определенным канонам.

Ниже приводится список требований, которым обязательно должен соответствовать кроссовер:

  • Фильтр не должен оказывать влияния на частотный спектр и волну выходящего аудиосигнала;
  • Должен создавать для усилителя, независимую от частоты нагрузку активного характера;
  • Должен суметь обеспечивать вместе с акустическими системами формирование диаграммы направленности. Это должно быть реализовано так, чтобы до слушателя доходило максимум излучения.
Кроссовер АС очень важенКроссовер АС очень важен

Кроссовер АС очень важен

Из статьи мы узнали, как проводится расчет кроссовера акустических систем своими руками. В процессе работ будет полезно также изучить схемы, посмотреть видео обзор и фото – материалы.
Если научиться самостоятельно рассчитывать фильтр, платить за услуги специалистам не придется. Таким образом, цена операции сводится к минимуму, ведь надо только приложить немного терпения и уделить некоторое время изучению.

Самодельные кроссоверы для акустики для чего предназначены

Что такое кроссовер и с чем его едят

Схемы кроссоверов для акустики

Для начала узнаем, а зачем нужен кроссовер?Это специальное устройство, предназначенное для разделения ауди частот. Кроссоверы как бы убирают ненужные частоты, фильтруют их.

Как подключить кроссовер к акустике

К примеру, существуют такие динамики(см.Как выбрать динамики для автомагнитолы своими силами ), как пищалки. Если бы не было кроссоверов, то на пищалки бы подавались все частоты, полный их пакет, вместе с НЧ и СЧ. Понятно, что это в итоге отрицательно скажется на детальности музыки. ВЧ динамики, каковыми являются пищалки, не способны воспроизводить низкие и средние звуки и присутствие несвойственных частот станет в этом случае опасной проблемой.

Схема кроссовера для акустики

Виды кроссоверов

Кроссоверы принято разделять на активные и пассивные, а также на однополосные, двухполосные и т.д.

Пассивный кроссовер, его плюсы и минусы

Пассивный кроссовер фильтрует сигнал своими конденсаторами, резисторами и катушками. В результате именно этого и выявляется первый недостаток таких кроссоверов – потеря мощности.

Кроссоверы акустических систем

Подключение пассивных кроссоверов проходит непосредственно перед динамиками. Получается таким образом, что достаточно использование всего одного усилителя(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер ), что является несомненным плюсом пассивных кроссоверов.

  • Пассивные кроссоверы продаются отдельными блоками или в комплекте с акустикой, обычно двухполосной или более.
  • Среди недостатков пассивных кроссоверов можно выделить ограниченную пиковую нагрузку, что влечет за собой скорый выход из строя.

Пассивный цифровой кроссовер

Активный кроссовер, его плюсы и минусы

Используется активный кроссовер перед усилителем. Поэтому использование одного усилителя в данном случае просто невозможно. В случае с активным кроссовером каждый динамик, будь то пищалка или НЧ динамик, используют отдельный канал усилителя.

Преимуществом активного кроссовера можно назвать то, что в отличие от пассивного, он дает возможность точной настройки срезов. Именно этот фактор и определяет в большей части стоимость такого кроссовера, который дороже своего оппонента.

Кроссовер двухполосный

Предназначен для двухполосной акустики, состоящей из твитера и мидбаса.

Кроссовер трехполосный

Предназначен для трехполосной акустики, состоящей из твитера, СЧ-динамика и мидбаса.

Что же такое кроссовер

Эта «коробочка» является обязательной частью акустической системы. Это связано с тем, что в мире нет динамиков, которые могли бы качественно воспроизводить полный диапазон частот. Поэтому для построения колонок используют два, три и более динамиков. Однако не стоит забывать о «блинах». Этот тип динамика состоит из нескольких частей, благодаря чему, может похвастаться достаточной ровной АЧХ на всем диапазоне частот.

Кроссовер предназначается для того, чтобы разделять входящий сигнал на разные составляющие и посылать их на разные динамики акустической системы. Таким образом, твитер играет только высокие частоты, а НЧ динамик воспроизводит средние и низкие частоты. Также кроссовер называется фильтром.

Главными его компонентами считаются следующие элементы:

  • конденсатор;
  • катушка индуктивности.

В совокупности эти электрические элементы «отрезают» ненужные частоты, которые посылаются на динамики. К слову, конденсаторы и катушки имеют разную стоимость. Таким образом, чем дороже эти элементы, тем лучше в конечном итоге будет звучать акустическая система.

Схема АС

Внутри лежала картонка со схемой фильтра.

И вот тут был слегка удивлен. Конденсаторы в акустических фильтрах оказались электролитическими.

Заметьте, конденсатор С1 емкостью 22 мкф набран из двух конденсаторов емкостью 47 мкф, что в результате дает 23,5 мкф. Причем включены они таким образом, что образуют неполярный электролитический конденсатор. Спорить с конструкторами не стал

Обратила на себя внимание дата выпуска конденсаторов – начало 80-х годов прошлого века)

На тыльной стороне низкочастотного динамика вот такая наклейка:

Однако выводы относительно конденсаторов пока делать не стал, и приступил к вскрытию второй колонки. Тут снова сюрприз. Второй фильтр собран несколько иначе. Здесь установлен один конденсатор на 22 мкФ.

Учитывая 35-ти летний возраст электролитов напрашивался вывод о их замене, но таки решил проверить их емкость: при номинале 4,7 мкф прибор показал 6,5 мкф, при 10 мкф — 11,5 мкф, на 22 мкф – 26,5 мкф, 33 мкф — 40 мкф. Это данные по электролитам из фильтра колонки, которая у меня нареканий не вызывала.

В фильтре колонки с подозрениями на некорректную работу показания были такими: 4,7 – 5,2 мкф, 10 – 12,5 мкф, 33 – 45 мкф. Отдельно пришлось проверять составной конденсатор – тут их емкости, против заявленных 47 мкф, оказались на уровне 56 мкф, что дает 28 мкф в итоге.

В целом с точки зрения номинала все они оказались вполне еще ничего. Однако под рукой нет измерителя ESR, да и токи утечки измерить нечем. В итоге решил поменять все электролиты, походу уйдя от составления неполярного конденсатора.

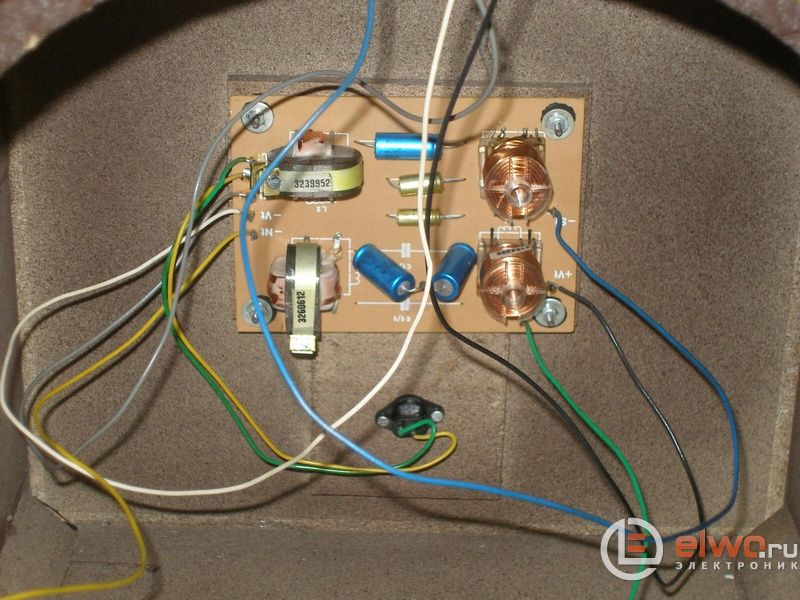

Обратило на себя внимание медное покрытие гетинакса платы (это точно не текстолит) – на ощупь  чувствовалась солидная его толщина

На плате для конденсатора С1 зарезервировано два посадочных места для параллельного включения двух электролитов. Видимо у конструкторов были какие-то соображения на этот счет. Заводом устанавливались конденсаторы с рабочим напряжением 35 вольт, для перестраховки увеличил до 50, а для С2 до 160 (был под рукой).

Собрав колонки, подключил их к усилителю. С первых же секунд стало ясно, что все мои мытарства до замены конденсаторов были напрасными, и только их замена смогла оживить звук, придав ему прозрачность, мягкость басов и четкость высоких частот. Особую благодарность (обеспокоенность) выражают соседи по батарее, проникшись глубиной замысла Du Hast в исполнении Рамстящих)).

До этого даже были внутренние намеки на разочарование усилителем Солнцева. Звучать 20 лет назад, когда импортной хорошей аппаратуры было слишком мало, и звучать сейчас это две большие разницы.  Однако простая замена конденсаторов в фильтрах акустических систем полностью развеяла мои сомнения.

В ходе ремонтно-восстановительных работ существенную помощь оказала младшая научная сотрудница)). Специально для Elwo.ru — Кондратьев Николай, г. Донецк.

Ремонт электроники

USB АДАПТЕР ДЛЯ ВЕЛОСИПЕДА
ЛАМПОВЫЙ УНЧ НА 6П14П И 6Н2П
ЭЛЕКТРОННЫЙ ГИРАТОР

Рачет разделительных фильтров

Что мы знаем про хорошие фильтры?

  1. Катушка НЧ наматывается толстым проводом для уменьшения сопротивления
  2. Никаких “электролитов” в звуке
  3. Не располагать катушки вблизи магнитных систем головок
  4. Ориентировать мощные катушки под углом 90 градусов между собой (если они расположены близко друг к другу)
  5. Надежный контакт и толстые провода

Для разделительных фильтров всех трех звеньев была выбрана схема всепропускающего типа второго порядка ( II-II-II ), как более надежная. Все три динамические головки имеют сопротивление 4 Ом, что безусловно упростило их согласование. Частоты раздела 500 и 4000 Гц.


Увеличить схему фильтра

При изготовлении кроссовера я использовал конденсаторы К73-16, К73-17, К73-11 и МБГО-2.Катушка L1—(самая большая) бескаркасная намотана на оправке диаметром 56мм, ширна намотки 28 мм, диаметр провода 1,8 мм, 186 витков.Катушка L3—бескаркасная намотана на оправке 40 мм проводом дмаметра 1,2 мм, ширина и высота намотки 20 мм 220 витков. Катушки L2 и L4 подошли из входящих в комплект кроссоверов.


СЧ-ВЧ фильтры в сборе увеличить

Конструктивно трехполосный фильтр разнесен на две платы—НЧ и СЧ-ВЧ. Платы выполнены из фольгированного стеклотекстолита. При монтаже детали фиксируются силиконовым герметиком. Плата НЧ-фильтра располагается на дне корпуса, а СЧ-ВЧ-фильтра крепится к боковой стенке саморезами между СЧ- и ВЧ- головками.

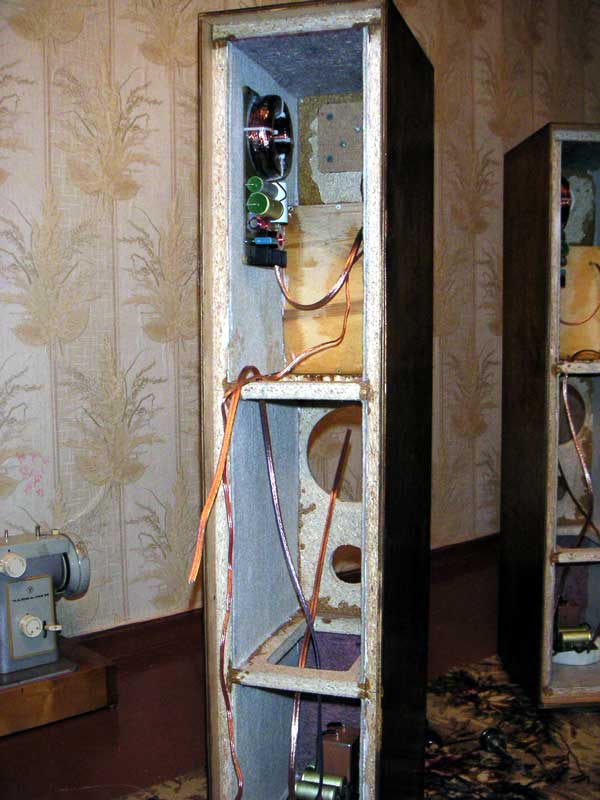

Размещение элементов кроссовера увеличить

Для подключения НЧ-динамика следует применить качественный акустический кабель 2,5 кв.мм. Естественно пайка везде должна быть надежная. При сборке нужно проследить чтобы провода от динамика не попали в окна диффузородержателя. Динамики устанавливаются в последнюю очередь, после заполнения корпуса синтепоном и установки задней крышки. При установке НЧ-динамика надо организовать воздушный коридор в синтепоне между трубой фазоинвертора и самим динамиком. Это можно сделать при помощи упругой металлической проволоки.


Водушный коридор увеличить

Я не привожу рисунки печатных плат кроссоверов, потому что детали могут быть разными. К примеру необходимую емкость я набирал из нескольких конденсаторов. Подчеркну еще один момент: фольгу плат я пролудил толстым слоем припоя, а в некоторых местах по фольге припаял медную оплетку от экранированного провода. Я думаю понятно зачем.

СЧ-динамик подключен к кроссоверу противофазно.

Катушку СЧ я мотал на самодельном, если так можно сказать, намоточном станке, который представлял из себя разборную катушку из двух щек и бобышки. На внутренних сторонах щек сделаны канавки для прокладки бандажных проволочек (4 шт.), которые в конце будут скреплять намотку после разборки катушки. После чего катушку нужно пропитать лаком или эпоксидкой и обмотать липкой лентой (лучше на тканной основе).

НЧ-катушки, честно признаюсь—я заказал специалистам намотки. Но и их можно намотать в домашних условиях. Правда провод весьма толстый!!! Сама НЧ-катушка на плате не монтируется. Она устанавливается на дне корпуса и прижимается платой НЧ-фильтра через резиновую прокладку.

Изготовление корпусов АСНастройка фазоинвертораФотки

Скачать проект Phantom + фото 800 х 600 (1.4 MB)

Самодельные кроссоверы

Случается, что став обладателем дорогой автомобильной акустики, владелец обнаруживает, что в комплекте нет кроссоверов. Понятно, что без них обойтись будет невозможно, так как ВЧ динамики могут просто напросто сгореть. Что делать? Ответ до смешного прост – изготовить их своими руками.

Для начала вооружимся необходимыми инструментами:

  • Хорошим и удобным паяльником.
  • Специальным прибором, измеряющим индуктивность.
  • Клеем «Момент».
  • Хлорным железом.
  • Фольгированным стеклотекстолитом.
  • Термоусадочной трубкой.
  • Силиконовым герметиком.

Пошаговая инструкция

Начинаем процесс изготовления.

Схема кроссовера

    В первую очередь, надо тщательнейшим образом изучить теххарактеристики купленных динамиков

    Особое внимание рекомендуется уделить низким частотам пищалок, а также уровню характеристической чувствительности НЧ и ВЧ динамиков.
    Затем нужно подобрать правильную электрическую схему, подразумевающую подключение кроссовера.

Примечание. По мнению специалистов желательно отдать предпочтение фильтрам 2-ого порядка, ведь в тесном салоне авто наблюдается сильный подъем частотной характеристики на средне-высоких частотах.

Надо помнить, что ВЧ-динамики, которые подключаются через фильтр 1-ого порядка, сильно подчеркивают шипение, а НЧ-динамики чрезмерно выделяют яркие звуки. В итоге, складываясь вместе, получится кавардак, в котором будет много яркого и шипящего звучания.

Примечание. При этом, чем шире салон авто, тем удастся более минимизировать эти недостатки.

Катушка индуктивности

Катушки индуктивности в кроссовере

Наматываем катушки индуктивности для динамиков. Отметим, что делая это для НЧ-динамика, лучше пользоваться медной проволокой, имеющей диаметр 1 мм и изолированной специальным лаком.

Совет. При изготовлении катушек рекомендуется пользоваться ферритовыми сердечниками. Это даст возможность получить меньшие габариты и вес, а также сократить расход недешевой медной проволоки. Кроме того, удастся уменьшить также активное сопротивление катушки.

Получившуюся индуктивность рекомендуется контролировать с помощью уникального прибора для измерения.

Совет. При наматывании проволоки крайне желательно делать виток и витку, а затем фиксировать клеем. Это даст возможность избежать проблем, с которыми часто сталкиваются новички.

Делаем печатную плату
  • Пришло самое время начертить плату на бумаге. Делать это нужно, исходя из размеров получившихся катушек и резисторов.
  • Чертим плату и переносим ее на лист специального материала.

Примечание. В качестве такого материала неплохо было бы выбрать фольгированный стеклотекстолит.

Сверлим сразу отверстия под электроды будущих деталей и проводов. Обязательно протравливаем плату. Это нужно сделать следующим образом: полуготовую плату поместить в раствор хлорного железа.

Сборка

Платы нашего будущего кроссовера собираем согласно схеме установки.

Кроссовер, собранный по стандартной схеме

Примечание. Катушки индуктивности и конденсаторы тщательно клеим к плате. Рекомендуется использовать хороший клей, такой как «Момент». Хорошая фиксация позволит самодельному разделителю длительное время работать безотказно в условиях вибрации и тряски.

Соединяем акустические провода

    Соединяем акустические провода, используя обычный паяльник. В работе нужно быть крайне внимательным и не перепутать выходы для НЧ и ВЧ-динамика

    Обратить внимание нужно и на полярность.
    Клей пригодится и здесь. Нужно залить «Моментом» провода, которые припаяли, что предохранит опять же от вибраций и возможных переломов.

Подключение
  • Проводим пробное подключение и убеждаемся в том, что сигнал подается на каждый динамик с соответствующего выхода самодельного кроссовера.
  • Если это необходимо, то можно включить и резистор сопротивлением 4 Ом перед ВЧ-фильтром.

Примечание. Помним, что чувствительность ВЧ-динамиков на несколько децибел превышает чувствительность динамика, воспроизводящего низкие частоты – в итоге, пищалки играют громче НЧ-динамика.

Кроссовер акустический автомобильный

Готовый своими руками кроссовер обтягиваем термоусадочной трубкой, соблюдая нужные размеры. Заливаем края обязательно силиконом, чтобы внутрь кроссовера не попала влага или пыль. Представленная инструкция поможет изготовить самодельный кроссовер для акустики без особых проблем. В процессе операции рекомендуется изучить дополнительно фото и – материалы. Что касается цены на расходные материалы, то она зависит от количества катушек и выходов под динамики

Немаловажное значение имеет и материал, который используется

http://avtozvuk-info.ru

Активный кроссовер устройство и применение.

Назначение кроссовера.

Предназначение активного кроссовера — разделение выходящего с микшерного пульта сигнала на несколько определённых частотных полос и подача каждой из них на соответствующие динамики. В любой многополосной колонке установлены пассивные кроссоверы в виде катушек индуктивности или сопротивлений.

Активные кроссоверы являются внешними приборами. Формулировка «активный» обозначает, что питание кроссовера осуществляется от сети напряжения. Именно с помощью активных кроссоверов достигаются гораздо лучшие результаты, чем при использовании широкополосных систем.

Устройство прибора.

Передняя панель стерео прибора состоит из:

  • регулятора входного сигнала на каждом канале;
  • регулятора или регуляторов раздела частоты сигнала на каждом канале;
  • регуляторов выходного усиления по каждой частотной полосе на каждом канале;
  • регулятор времени задержки низкочастотного сигнала;
  • кроме того, на некоторых моделях кроссоверов есть такие полезные опции, как световая индикация, кнопки заглушения Mute на каждой частотной полосе и настраиваемый лимитер.

На задней панели кроссовера находятся

  • 2 входа XLR;
  • выходы XLR — количество их зависит от модели прибора;
  • кнопка выбора моно или стерео режима;
  • такие полезные функции, как кнопки переключения фазы, кнопки суммирования низкочастотного сигнала в моно и кнопки для умножения выбранной частоты на 10.

О последней функции стоит рассказать отдельно. При нажатии этой кнопки установленная частота раздела повышается в 10 раз. Другими словами, если Вы установили частоту раздела на 800 Гц, после нажатия кнопки у Вас будет установлена частота 8000 Гц. Неумышленно нажав эту кнопку, вы будете гадать: куда же на сателлитах делись средние частоты, и почему колонки так неприятно пищат? Я с такими неприятностями сталкивался. После чего установил кроссовер в рэковую стойку, чтобы случайно нажать на эти кнопки было невозможно .

Как правило, аналоговые кроссоверы в стерео режиме бывают двухполосными или трёхполосными.

Двухполосные системы усиления.

В двухполосных системах выходной сигнал микшера делится кроссовером на две частотных полосы: низкие частоты и средние-высокие частоты. Каждая частотная полоса подаётся на отдельный усилитель, а с каждого усилителя — на свой тип динамиков. Таким образом, составляющие двухполосной звуковой системы (в порядке прохождения сигнала) таковы:

  • микшер;
  • кроссовер;
  • усилитель для сабвуфера и усилитель для сателлитов;
  • сабвуфер и сателлиты.

Рекомендуемая частота раздела при использовании сабвуфера — 200 Гц, при использовании обычного низкочастотного динамика — 800 Гц.

Трёхполосные системы усиления.

Из названия следует, что сигнал в этом случае делится на три полосы. Как правило, низкие (частота раздела 800 Гц), средние (2,5 кГц) и высокие. В этом случае сигнал с микшерного пульта, после прохождения через кроссовер, подаётся на три усилителя: для сабвуфера, для среднечастотного динамика и для высокочастотных динамиков — твиттеров.

Как в двухполосной, так и в трёхполосной звуковой системе уровнем выходного сигнала по каждой полосе можно управлять — и регуляторами выходных уровней кроссовера, и регуляторами громкости усилителя. Этим регулированием достигается оптимальный баланс громкости в каждом частотном диапазоне.

Подключение кроссовера.

Как уже отмечалось, активный кроссовер подключается к выходам микшерного пульта. А каждый из выходов кроссовера коммутируется с соответствующим усилителем.

Есть вариант установки внешнего эквалайзера между микшером и кроссовером. В этом случае мы получим независимое управление частотами по каждому виду динамиков. То есть, подавление или усиление низкой частоты на эквалайзере никак не скажется на звуке с высокочастотного усилителя. И наоборот.

Таким образом, мы разобрали, что же такое активный кроссовер и как его следует и можно применять. Успехов!

Активные и пассивные

Кроссоверы делятся на две группы:

  • активные;
  • пассивные.

Каждый из типов имеет свои преимущества и недостатки.

Активные состоят не только из конденсаторов и катушек, но и из транзисторов. Благодаря этому габариты устройства удалось снизить. Сложно найти активный кроссовер, выполненный в виде отдельного элемента. В основном они являются составной частью автомобильного усилителя звука.

Пассивные встречаются намного чаще. Главным преимуществом этого типа кроссовера является отсутствие необходимости дополнительного питания, поэтому их легко устанавливать.

Кроме того, пассивные и активные фильтры делятся еще на 3 подвида:

  1. Высокочастотные, предназначаются для пропускания сигнала высокой частоты, отрезая все остальное. Этот подтип предназначен для ВЧ динамиков.
  2. Низкочастотные, наоборот, отрезают верхние частоты и пропускают через себя низкочастотный сигнал. Используются для НЧ динамиков.
  3. Широкополосные фильтр, еще его называют Band Pass. Этот подтип необходим для отрезания частот, выходящих за определенный диапазон. Он предназначен для СЧ динамиков.

В дешевых колонках устанавливаются кроссоверы первого или второго порядка. Это делается для удешевления, так как в фильтрах используется лишь один или два электрических элемента. Фильтры третьего порядка встречаются в усилителях мощности. Что же касается четвертого порядка, то данный тип считается элитным. Для них изготавливается отдельный корпус.

Не так давно среди любителей хорошей музыки возникали споры об эффективности делителя 4-го порядка. Работы кроссоверов четвертого порядка, с крутизной среза 24 ДБ на Октаву можно сравнить лишь с работой банков Швейцарии, где все строго и четко.

Главное в настройке кроссовера – частота среза.

Возьмем, к примеру, трехполосную колонку. Для качественного воспроизведения музыки надо сделать так, чтобы на НЧ динамик поступали только низкие частоты, на СЧ динамик диапазон средних частот, без нижних и высоких, а на твитер соответственно только высокочастотный сигнал. Таким образом, нужно правильно определить две точки деления. В первой точке будет разделен сигнал между сабвуфером и среднечастотником. А во второй точке будет согласовываться СЧ динамик и твитер. Если неверно выбрать частоты среза, в лучше случае можно отделаться ужасным звуком. В таком случае слушать музыку станет невозможно и захочется сразу ее выключить. В худшем случае, акустика выйдет из строя. К примеру, на высокочастотный динамик будет поступать низкочастотный диапазон, который очень вреден для твитеров.

В наши дни кроссоверы используются достаточно активно. Несмотря на то, что можно приобрести цифровой аналог – процессор. Благодаря которому, можно не только фильтровать сигнал, но и выставлять задержки и многое другое.

Однако у кроссоверов есть преимущество перед цифровыми процессорами – это качество фильтрации звукового сигнала. Дело в том, что на фильтр навешивают большое количество работы: фильтрация, временные задержки, эквалайзер. Поэтому само качество фильтрации падает. Таким образом, пассивные и активные кроссоверы пользуются большим спросом. Их применяют даже для изготовления профессиональных колонок.

Профессионалы пророчат скорую смерть аналоговой фильтрации. Они считают, что цена цифровых аналогов замедляет естественный процесс. Однако есть группа людей, считающих, что место для хорошего пассивного кроссовера найдется всегда и в любой аудиосистеме, несмотря на то, насколько далеко шагнули технологии. Можно согласиться и с первый и со второй группой людей. Это связано с тем, что построить хорошую, качественную и профессиональную акустическую систему можно как при помощи кроссовера, так и при помощи цифрового брата – процессора. Вопрос только в том, что вам нравится больше.

Посмотрите видео о кроссоверах

Кроссовер для сабвуфера своими руками

Психоакустика (наука, изучающая звук и его влияние на человека) установила, что человеческое ухо способно воспринимать звуковые колебания в диапазоне от 16 до 20000 Гц. При том, что диапазон 16-20 Гц (низкие частоты), воспринимается уже не самим ухом, а органами осязания.

Многие меломаны сталкиваются с тем, что большинство поставляемых акустических систем не удовлетворяет их потребности в полной мере. Всегда находятся мелкие недоработки, неприятные нюансы и т.п., которые побуждают собирать колонки с усилителями своими руками.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Еще одна категория людей, которые предпочитают делать звуковое оборудование самостоятельно – автовладельцы. Сборка и запуск мощной акустической системы в машине – непростое и весьма дорогостоящее мероприятие.

Возможны и другие причины сборки сабвуфера (профессиональный интерес, хобби и т.п).

Сабвуфер (от англ. «subwoofer») – низкочастотный динамик, который может воспроизводить звуковые колебания в диапазоне 5-200 Гц (в зависимости от типа конструкции и модели). Может быть пассивным (использует выходной сигнал с отдельного усилителя) или активным (оснащается встроенным усилителем сигнала).

Низкие частоты (басы) в свою очередь можно разделить на три основные подвида:

  • Верхние (англ. UpperBass) – от 80 до 150-200 Гц.
  • Средние (англ. M >

Функции и принцип работы фильтров для сабвуфера

Фильтры частот применяются как для работы активных сабвуферов, так и пассивных.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Преимущества активных низкочастотных динамиков заключается в следующем:

  • Активный усилитель сабвуфера не нагружает дополнительно акустическую систему (так как питается отдельно).
  • Входной сигнал может фильтроваться (исключаются посторонние шумы от воспроизведения высоких частот, работа устройства концентрируется только на том диапазоне, в котором динамик обеспечивает наилучшее качество передачи колебаний).
  • Усилитель при правильном подходе к конструкции может гибко настраиваться.
  • Исходный спектр частот можно разделить на несколько каналов, с которыми можно уже работать по-отдельности – низкие частоты (на сабвуфер), средние, высокие, а иногда и сверхвысокие частоты.

Виды фильтров для низких частот (НЧ)

  • Аналоговые схемы.
  • Цифровые устройства.
  • Программные фильтры.
  • Активный фильтр для сабвуфера (так называемый кроссовер, обязательный атрибут любого активного фильтра – дополнительный источник питания)
  • Пассивный фильтр (такой фильтр для пассивного сабвуфера лишь отсеивает необходимые низкие часты в заданном диапазоне, не усиливая сигнала).

По крутизне спада

  • Первого порядка (6 дБ/октав.)
  • Второго порядка (12 дБ/октав.)
  • Третьего порядка (18 дБ/октав.)
  • Четвертого порядка (24 дБ/октав.)

Основные характеристики фильтров:

  • Полоса пропускания (диапазон пропускаемых частот).
  • Полоса задерживания (диапазон существенного подавления сигнала).
  • Частота среза (переход между полосами пропускания и задерживания происходит. нелинейно. Частота, на которой пропускаемый сигнал ослабляется на 3 дБ, называется частотой среза).

Дополнительные параметры оценки фильтров акустических сигналов:

  • Крутизна спада АХЧ (Амплитудно-Частотная Характеристика сигнала).
  • Неравномерность в полосе пропускания.
  • Резонансная частота.
  • Добротность.

Линейные фильтры электронных сигналов различаются между собой по типу кривых (зависимости показателей) АЧХ.

Разновидности таких фильтров чаще всего называются по фамилиям ученых, выявившим эти закономерности:

  • Фильтр Баттерворта (гладкая АЧХ в полосе пропускания),
  • Фильтр Бесселя (характерна гладкая групповая задержка),
  • Фильтр Чебышёва (крутой спад АЧХ),
  • Эллиптический фильтр (пульсации АЧХ в полосах пропускания и подавления),

Простейший НЧ фильтр для сабвуфера второго порядка выглядит следующим образом: последовательно подключенная к динамику индуктивность (катушка) и параллельно – емкость (конденсатор). Это так называемый LC-фильтр (L — обозначение индуктивности на электрических схемах, а C – емкости).

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Принцип работы заключается в следующем:

  1. Сопротивление индуктивности прямо пропорционально частоте и поэтому катушка пропускает низкие частоты и задерживает высокие (чем выше частота, тем выше сопротивление индуктивности).
  2. Сопротивление емкости обратно пропорционально частоте сигнала и поэтому высокочастотные колебания затухают на входе динамика.

Такой тип фильтров – пассивный. Более сложные в реализации – активные фильтры.

Как сделать простой фильтр для сабвуфера своими руками

Как и было сказано выше, самые простые в конструкции – пассивные фильтры. Они имеют в составе всего несколько элементов (количество зависит от требуемого порядка фильтра).

Собрать свой собственный фильтр НЧ можно по готовым схемам в сети или по индивидуальным параметрам после подробных расчетов требуемых характеристик (для удобства можно найти специальные калькуляторы для фильтров разных порядков, с помощью которых можно быстро рассчитать параметры составляющих элементов – катушек, емкостей и т.п.).

Для активных фильтров (кроссоверов) можно использовать специализированное программное обеспечение, например, такое как «Crossover Elements Calculator».

В некоторых случаях при проектировании схемы может понадобиться фильтр-сумматор.

Здесь оба канала звука (стерео), например, после выхода с усилителя и т.п., необходимо сначала отфильтровать (оставить только НЧ), а потом объединить в один с помощью сумматора (так как сабвуфер чаще устанавливается всего один). Или наоборот, сначала суммировать, а затем отфильтровать НЧ.

В качестве примера возьмем простейший пассивный НЧ фильтр второго порядка.

Если сопротивление динамика будет 4 Ом, предполагаемая частота среза – 150 Гц, то для типа фильтрации по Баттерворту нужны будут:

  • L (индуктивность) = 6.003 mH
  • С (емкость) = 187.5 µF

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Если конденсатор можно подобрать под требуемый параметр из готовых или собрать блок из нескольких параллельно соединенных, то катушку лучше всего намотать своими руками. Для этого необходимо предварительно рассчитать параметры индукции с помощью тех же готовых калькуляторов.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Так, что получения катушки с индуктивностью 6 мГн, из обмоточного медного провода диаметром 1 мм, понадобится стержень диаметром 1 см и длиной 6 см. На выходе получится бобина из 1002 витков. Проволока длиной 84 метра будет уложена в 17 слоев. Итоговые габариты – диам. 44 мм, длина – 6 см.

Катушка и конденсатор подключаются к динамику по схеме, обозначенной выше, и мы получаем сабвуфер с пассивным НЧ фильтром.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Ситуация такая, в гараже валялись 3 пары динамиков:
-Штатный вуфер Bose (от Mazda cx-7)
-СЧ Ivolga CS-2.5 mid
-ВЧ Vibe BlackAir V1

характеристики данных динамиков можно найти в инете, кроме конечно же вуфера босе, о них видимо знают только в самой компании))) но предположительно динамик на 100 Вт(?) с импедансом 4 ом(100%).

И из сего добра решил я слепить фронт .
СЧ+ВЧ в стойки лобового стекла, вуфер на своё место в двери. Вуферы питаются от 3 и 4 каналов 4-х канального усилителя Soundstream rub 4.500, 1 и 2 каналы питают соответственно сч+вч.

Вуферы режу Low pass фильтром на частоте 800 Гц (диапазон 50-800 Гц), а сч+вч режу на этой же частоте только уже high pass фильтром (диапазон 800-…Гц), а вот чтоб разделить между собой СЧ и ВЧ динамик решил сделать самодельный кроссовер 2 порядка с частотой среза в 3500 Гц.

Именно такие частоты срезов были выбраны после прочтения кучи литературы и практики …

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Итак начнем…
Для начала необходимо определить сопротивление динамиков Z на частоте раздела в 3500 Гц. Для примера рассмотрим расчет для ВЧ динамика Vibe…

Подвешиваем динамик(я повесил на люстру)))

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Самодельный кроссовер для акустики

Самодельные кроссоверы для акустики нужны для разделения частотных диапазонов динамиков. Они выравнивают эти самые диапазоны по громкости звучания.
Самодельный кроссовер для акустики изготовить не так уж и сложно, если знать некоторые секреты.

Что такое кроссовер и с чем его едят

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Схемы кроссоверов для акустики

Для начала узнаем, а зачем нужен кроссовер?
Это специальное устройство, предназначенное для разделения ауди частот. Кроссоверы как бы убирают ненужные частоты, фильтруют их.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Как подключить кроссовер к акустике

К примеру, существуют такие динамики(см.Как выбрать динамики для автомагнитолы своими силами), как пищалки. Если бы не было кроссоверов, то на пищалки бы подавались все частоты, полный их пакет, вместе с НЧ и СЧ. Понятно, что это в итоге отрицательно скажется на детальности музыки.
ВЧ динамики, каковыми являются пищалки, не способны воспроизводить низкие и средние звуки и присутствие несвойственных частот станет в этом случае опасной проблемой.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Схема кроссовера для акустики

Виды кроссоверов

Кроссоверы принято разделять на активные и пассивные, а также на однополосные, двухполосные и т.д.

Пассивный кроссовер, его плюсы и минусы
  • Пассивный кроссовер фильтрует сигнал своими конденсаторами, резисторами и катушками. В результате именно этого и выявляется первый недостаток таких кроссоверов – потеря мощности.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Кроссоверы акустических систем

  • Подключение пассивных кроссоверов проходит непосредственно перед динамиками. Получается таким образом, что достаточно использование всего одного усилителя(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер), что является несомненным плюсом пассивных кроссоверов.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками
  • Пассивные кроссоверы продаются отдельными блоками или в комплекте с акустикой, обычно двухполосной или более.
  • Среди недостатков пассивных кроссоверов можно выделить ограниченную пиковую нагрузку, что влечет за собой скорый выход из строя.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Пассивный цифровой кроссовер

Активный кроссовер, его плюсы и минусы
  • Используется активный кроссовер перед усилителем. Поэтому использование одного усилителя в данном случае просто невозможно.
    В случае с активным кроссовером каждый динамик, будь то пищалка или НЧ динамик, используют отдельный канал усилителя.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками
  • Преимуществом активного кроссовера можно назвать то, что в отличие от пассивного, он дает возможность точной настройки срезов. Именно этот фактор и определяет в большей части стоимость такого кроссовера, который дороже своего оппонента.
Кроссовер однополосный
  • Предназначен для среза канала сабвуфера(см.Как подключить сабвуфер к автомагнитоле: уроки для любителей).
Кроссовер двухполосный
  • Предназначен для двухполосной акустики, состоящей из твитера и мидбаса.
Кроссовер трехполосный
  • Предназначен для трехполосной акустики, состоящей из твитера, СЧ-динамика и мидбаса.

Самодельные кроссоверы

Случается, что став обладателем дорогой автомобильной акустики, владелец обнаруживает, что в комплекте нет кроссоверов. Понятно, что без них обойтись будет невозможно, так как ВЧ динамики могут просто напросто сгореть.
Что делать? Ответ до смешного прост – изготовить их своими руками.

Инструменты

Для начала вооружимся необходимыми инструментами:

  • Хорошим и удобным паяльником.
  • Специальным прибором, измеряющим индуктивность.
  • Клеем «Момент».
  • Хлорным железом.
  • Фольгированным стеклотекстолитом.
  • Термоусадочной трубкой.
  • Силиконовым герметиком.

Пошаговая инструкция

Начинаем процесс изготовления.

Схема кроссовера
  • В первую очередь, надо тщательнейшим образом изучить теххарактеристики купленных динамиков. Особое внимание рекомендуется уделить низким частотам пищалок, а также уровню характеристической чувствительности НЧ и ВЧ динамиков.
  • Затем нужно подобрать правильную электрическую схему, подразумевающую подключение кроссовера.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Примечание. По мнению специалистов желательно отдать предпочтение фильтрам 2-ого порядка, ведь в тесном салоне авто наблюдается сильный подъем частотной характеристики на средне-высоких частотах.

  • Надо помнить, что ВЧ-динамики, которые подключаются через фильтр 1-ого порядка, сильно подчеркивают шипение, а НЧ-динамики чрезмерно выделяют яркие звуки. В итоге, складываясь вместе, получится кавардак, в котором будет много яркого и шипящего звучания.

Примечание. При этом, чем шире салон авто, тем удастся более минимизировать эти недостатки.

Катушка индуктивности

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Катушки индуктивности в кроссовере

  • Наматываем катушки индуктивности для динамиков. Отметим, что делая это для НЧ-динамика, лучше пользоваться медной проволокой, имеющей диаметр 1 мм и изолированной специальным лаком.

Совет. При изготовлении катушек рекомендуется пользоваться ферритовыми сердечниками. Это даст возможность получить меньшие габариты и вес, а также сократить расход недешевой медной проволоки. Кроме того, удастся уменьшить также активное сопротивление катушки.

  • Получившуюся индуктивность рекомендуется контролировать с помощью уникального прибора для измерения.

Совет. При наматывании проволоки крайне желательно делать виток и витку, а затем фиксировать клеем. Это даст возможность избежать проблем, с которыми часто сталкиваются новички.

Делаем печатную плату
  • Пришло самое время начертить плату на бумаге. Делать это нужно, исходя из размеров получившихся катушек и резисторов.
  • Чертим плату и переносим ее на лист специального материала.

Примечание. В качестве такого материала неплохо было бы выбрать фольгированный стеклотекстолит.

  • Сверлим сразу отверстия под электроды будущих деталей и проводов. Обязательно протравливаем плату. Это нужно сделать следующим образом: полуготовую плату поместить в раствор хлорного железа.
Сборка
  • Платы нашего будущего кроссовера собираем согласно схеме установки.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Кроссовер, собранный по стандартной схеме

Примечание. Катушки индуктивности и конденсаторы тщательно клеим к плате. Рекомендуется использовать хороший клей, такой как «Момент». Хорошая фиксация позволит самодельному разделителю длительное время работать безотказно в условиях вибрации и тряски.

Соединяем акустические провода
  • Соединяем акустические провода, используя обычный паяльник. В работе нужно быть крайне внимательным и не перепутать выходы для НЧ и ВЧ-динамика. Обратить внимание нужно и на полярность.
  • Клей пригодится и здесь. Нужно залить «Моментом» провода, которые припаяли, что предохранит опять же от вибраций и возможных переломов.
Подключение
  • Проводим пробное подключение и убеждаемся в том, что сигнал подается на каждый динамик с соответствующего выхода самодельного кроссовера.
  • Если это необходимо, то можно включить и резистор сопротивлением 4 Ом перед ВЧ-фильтром.

Примечание. Помним, что чувствительность ВЧ-динамиков на несколько децибел превышает чувствительность динамика, воспроизводящего низкие частоты – в итоге, пищалки играют громче НЧ-динамика.

Кроссовер для сабвуфера своими руками

Кроссовер для сабвуфера своими руками

Кроссовер акустический автомобильный

Готовый своими руками кроссовер обтягиваем термоусадочной трубкой, соблюдая нужные размеры. Заливаем края обязательно силиконом, чтобы внутрь кроссовера не попала влага или пыль.
Представленная инструкция поможет изготовить самодельный кроссовер для акустики без особых проблем. В процессе операции рекомендуется изучить дополнительно фото и видео – материалы.
Что касается цены на расходные материалы, то она зависит от количества катушек и выходов под динамики. Немаловажное значение имеет и материал, который используется.

Самодельные кроссоверы для акустики: для чего предназначены

Самодельные кроссоверы для акустики и их предназначение

Самодельный кроссовер для акустики

Самодельные кроссоверы для акустики нужны для разделения частотных диапазонов динамиков. Они выравнивают эти самые диапазоны по громкости звучания.
Самодельный кроссовер для акустики изготовить не так уж и сложно, если знать некоторые секреты.

Что такое кроссовер и с чем его едят

Схемы кроссоверов для акустики

Для начала узнаем, а зачем нужен кроссовер?
Это специальное устройство, предназначенное для разделения ауди частот. Кроссоверы как бы убирают ненужные частоты, фильтруют их.

Как подключить кроссовер к акустике

К примеру, существуют такие динамики(см.Как выбрать динамики для автомагнитолы своими силами ), как пищалки. Если бы не было кроссоверов, то на пищалки бы подавались все частоты, полный их пакет, вместе с НЧ и СЧ. Понятно, что это в итоге отрицательно скажется на детальности музыки.
ВЧ динамики, каковыми являются пищалки, не способны воспроизводить низкие и средние звуки и присутствие несвойственных частот станет в этом случае опасной проблемой.

Схема кроссовера для акустики

Виды кроссоверов

Кроссоверы принято разделять на активные и пассивные, а также на однополосные, двухполосные и т.д.

Пассивный кроссовер, его плюсы и минусы
  • Пассивный кроссовер фильтрует сигнал своими конденсаторами, резисторами и катушками. В результате именно этого и выявляется первый недостаток таких кроссоверов – потеря мощности.

Кроссоверы акустических систем

  • Подключение пассивных кроссоверов проходит непосредственно перед динамиками. Получается таким образом, что достаточно использование всего одного усилителя(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер ), что является несомненным плюсом пассивных кроссоверов.

  • Пассивные кроссоверы продаются отдельными блоками или в комплекте с акустикой, обычно двухполосной или более.
  • Среди недостатков пассивных кроссоверов можно выделить ограниченную пиковую нагрузку, что влечет за собой скорый выход из строя.

Пассивный цифровой кроссовер

Активный кроссовер, его плюсы и минусы
  • Используется активный кроссовер перед усилителем. Поэтому использование одного усилителя в данном случае просто невозможно.
    В случае с активным кроссовером каждый динамик, будь то пищалка или НЧ динамик, используют отдельный канал усилителя.

  • Преимуществом активного кроссовера можно назвать то, что в отличие от пассивного, он дает возможность точной настройки срезов. Именно этот фактор и определяет в большей части стоимость такого кроссовера, который дороже своего оппонента.
Кроссовер однополосный
Кроссовер двухполосный
  • Предназначен для двухполосной акустики, состоящей из твитера и мидбаса.
Кроссовер трехполосный
  • Предназначен для трехполосной акустики, состоящей из твитера, СЧ-динамика и мидбаса.

Самодельные кроссоверы

Случается, что став обладателем дорогой автомобильной акустики, владелец обнаруживает, что в комплекте нет кроссоверов. Понятно, что без них обойтись будет невозможно, так как ВЧ динамики могут просто напросто сгореть.
Что делать? Ответ до смешного прост – изготовить их своими руками.

Для начала вооружимся необходимыми инструментами:

  • Хорошим и удобным паяльником.
  • Специальным прибором, измеряющим индуктивность.
  • Клеем «Момент».
  • Хлорным железом.
  • Фольгированным стеклотекстолитом.
  • Термоусадочной трубкой.
  • Силиконовым герметиком.

Пошаговая инструкция

Начинаем процесс изготовления.

Схема кроссовера
  • В первую очередь, надо тщательнейшим образом изучить теххарактеристики купленных динамиков. Особое внимание рекомендуется уделить низким частотам пищалок, а также уровню характеристической чувствительности НЧ и ВЧ динамиков.
  • Затем нужно подобрать правильную электрическую схему, подразумевающую подключение кроссовера.

Примечание. По мнению специалистов желательно отдать предпочтение фильтрам 2-ого порядка, ведь в тесном салоне авто наблюдается сильный подъем частотной характеристики на средне-высоких частотах.

  • Надо помнить, что ВЧ-динамики, которые подключаются через фильтр 1-ого порядка, сильно подчеркивают шипение, а НЧ-динамики чрезмерно выделяют яркие звуки. В итоге, складываясь вместе, получится кавардак, в котором будет много яркого и шипящего звучания.

Примечание. При этом, чем шире салон авто, тем удастся более минимизировать эти недостатки.

Катушка индуктивности

Катушки индуктивности в кроссовере

  • Наматываем катушки индуктивности для динамиков. Отметим, что делая это для НЧ-динамика, лучше пользоваться медной проволокой, имеющей диаметр 1 мм и изолированной специальным лаком.

Совет. При изготовлении катушек рекомендуется пользоваться ферритовыми сердечниками. Это даст возможность получить меньшие габариты и вес, а также сократить расход недешевой медной проволоки. Кроме того, удастся уменьшить также активное сопротивление катушки.

  • Получившуюся индуктивность рекомендуется контролировать с помощью уникального прибора для измерения.

Совет. При наматывании проволоки крайне желательно делать виток и витку, а затем фиксировать клеем. Это даст возможность избежать проблем, с которыми часто сталкиваются новички.

Делаем печатную плату
  • Пришло самое время начертить плату на бумаге. Делать это нужно, исходя из размеров получившихся катушек и резисторов.
  • Чертим плату и переносим ее на лист специального материала.

Примечание. В качестве такого материала неплохо было бы выбрать фольгированный стеклотекстолит.

  • Сверлим сразу отверстия под электроды будущих деталей и проводов. Обязательно протравливаем плату. Это нужно сделать следующим образом: полуготовую плату поместить в раствор хлорного железа.
Сборка
  • Платы нашего будущего кроссовера собираем согласно схеме установки.

Кроссовер, собранный по стандартной схеме

Примечание. Катушки индуктивности и конденсаторы тщательно клеим к плате. Рекомендуется использовать хороший клей, такой как «Момент». Хорошая фиксация позволит самодельному разделителю длительное время работать безотказно в условиях вибрации и тряски.

Соединяем акустические провода
  • Соединяем акустические провода, используя обычный паяльник. В работе нужно быть крайне внимательным и не перепутать выходы для НЧ и ВЧ-динамика. Обратить внимание нужно и на полярность.
  • Клей пригодится и здесь. Нужно залить «Моментом» провода, которые припаяли, что предохранит опять же от вибраций и возможных переломов.
Подключение
  • Проводим пробное подключение и убеждаемся в том, что сигнал подается на каждый динамик с соответствующего выхода самодельного кроссовера.
  • Если это необходимо, то можно включить и резистор сопротивлением 4 Ом перед ВЧ-фильтром.

Примечание. Помним, что чувствительность ВЧ-динамиков на несколько децибел превышает чувствительность динамика, воспроизводящего низкие частоты – в итоге, пищалки играют громче НЧ-динамика.

Кроссовер акустический автомобильный

Готовый своими руками кроссовер обтягиваем термоусадочной трубкой, соблюдая нужные размеры. Заливаем края обязательно силиконом, чтобы внутрь кроссовера не попала влага или пыль.
Представленная инструкция поможет изготовить самодельный кроссовер для акустики без особых проблем. В процессе операции рекомендуется изучить дополнительно фото и – материалы.
Что касается цены на расходные материалы, то она зависит от количества катушек и выходов под динамики. Немаловажное значение имеет и материал, который используется.

http://avtozvuk-info.ru

Двухполосная акустика с простыми кроссоверами | журнал SalonAV

Колонки с изюминкой: лаконичность схемы сочетается с тщательным исполнением корпуса.

Разрабатывая и изготавливая новую модель акустики, производитель пытается нарисовать портрет ее слушателя и оценить обстановку, в которой эта система будет установлена. Но я хочу описать конструкцию, идеологом создания которой стал ее будущий хозяин. Вот краткий перечень тех пожеланий, которые мы получили в качестве руководства к действию от очередного заказчика. Это должны быть напольные акустические системы для прослушивания спокойной музыки в уютной домашней обстановке. Они должны гармонировать с имеющимся интерьером, но иметь изюминку в дизайне.

tube

Последним, но категоричным требованием было использование простейших разделительных фильтров первого порядка (похоже, сильно сказалось влияние на заказчика множества статей о вреде фильтров высоких порядков).

Вырисовывалась следующая картина:

1) низкочастотный динамик будет бумажным — порядок фильтра обязывает, хотя алюминиевый диффузор в сочетании с отделкой светлым дубом как нельзя лучше отвечал бы требованиям дизайна квартиры;

2) акустическое оформление — фазоинвертор, так как в результате прослушивания клиент однозначно отдал предпочтение этому типу;

3) система будет двухполосной;

4) интерьер комнаты подразумевал изготовление изделия с плавными линиями, и тут как нельзя лучше пригодилась уникальная методика «монолита», разработанная в нашей компании для производства корпусов. Все его грани получаются скругленными, что также благоприятно сказывается на проблеме дифракции в ВЧ-области.

И про изюминку не забыли: точеный дубовый тоннель фазоинвертора, выведенный на переднюю панель, как нельзя лучше дополнял плавные обводы углов.

kolonka

autorОб авторe

Борис Пухов — выпускник Ленинградского Политехнического института, специалист по акустике в компании «Питер-Мьюзик». Принимает непосредственное участие в разработке АС по индивидуальным заказам, причем не только для Hi-Fi-систем, но и домашнего театра. Последнее достижение — запуск в производство автомобильных сабвуферов под торговой маркой Bloodhound.

para

Покопавшись в истории, мы решили взять за основу разработку пятнадцатилетней давности норвежской фирмы SEAS, благо сейчас в России с такими брэндами, как VIFA, SCANSPEAK и SEAS, проблем нет. Приятно было отметить, что восьмидюймовый бумажный вуфер Н333 и тканевый купольный высокочастотник H519 выпускаются и по сей день. Динамики были приобретены, и начался процесс воплощения в жизнь идеи клиента.

Корпус изготавливается из МДФ высокой плотности (боковые и задняя стенки 19 мм, передняя — 25 мм). После раскроя панели по периметру обклеиваются дубовым бруском таким образом, что в местах их стыков образуются лабиринты — 100-процентная гарантия от утечек. О герметичности конструкции свидетельствует и тот факт, что перед фанерованием приходится сверлить технологическое отверстие, т.к. колебание температуры воздуха приводит к втягиванию стенок. Таким способом и были собраны два 39-литровых корпуса.

corner

Cтык «монолит»: 1 — дубовый брус, 2 — панель МДФ, 3 — шпон.

Особенностью метода «монолит» является то, что корпус получается неразборным, и поэтому перед установкой последней панели производится горячая накатка вибропоглощающего состава «визомат» на внутренние плоскости и установка фильтра. Наличие внутренних распорок придает конструкции дополнительную жесткость. Что характерно, при сборке не используется ни одного шурупа. Трехслойное покрытие матовым лаком надежно защищает корпус от колебаний влажности в помещении и подчеркивает рельефность структуры натурального дерева. Для установки на шипы-опоры в нижней панели на этапе производства монтируются потайные гайки М8.

Несколько слов о фильтре: катушки индуктивности с воздушным сердечником и межслойной пропиткой собственного производства. Конденсатор металлопленочный полипропиленовый К78-19, хорошо себя зарекомендовавший в акустических фильтрах.

xover

Так как от этих колонок не требуется сильных смещений диффузора низкочастотной головки и «ветров» в тоннеле не предвидится, мы ограничились портом диаметром 70 мм. Длину подбирали экспериментально, настраивая корпус на собственную частоту резонанса головки (33 — 35 Гц). На время настройки устанавливался пластиковый тоннель, длина которого подбиралась экспериментально и получилась равной 150 мм. Учитывая скругленность краев точеного тоннеля, мы сделали его длиной 160 мм и вклеили его в корпус колонки. Динамики устанавливались в переднюю стенку на специально отфрезерованный посадочный пояс через прокладку из тонкой резины и закреплялись винтами с помощью саморазжимных бронзовых втулок.

Объем корпуса в нижней части был равномерно заполнен синтетической ватой, объем которой подбирался по минимальной резонансной частоте системы при заглушенном отверстии тоннеля. Все эксперименты и настройки проводились на одном корпусе, а второй был собран по образу и подобию, т.к. динамики фирмы SEAS славятся высокой стабильностью параметров однотипных изделий. Основным критерием качества готовых изделий клиент считал результат прослушивания. Оно производилось совместно с консервативным британским усилителем Musical Fidelity A220. Мягкий тембр, легкость и ажурность звучания с хорошей проработкой пространственной картинки позволяло длительно слушать музыку без признаков утомления, что вполне устраивало их хозяина. Мы все же решили снять АЧХ по звуковому давлению в ближнем поле с помощью спектроанализатора Audio Control SA-3055, используя встроенный генератор розового шума. Расположение микрофона не позволяло фиксировать работу фазоинвертора, о чем свидетельствует явный завал в НЧ области на светодиодном дисплее (шаг 1 дБ), в то время как при прослушивании проблем с басом не возникало. Чувствительность оказалась на уровне 89 дБ.

curve

В завершение хочется отметить, что от качества изготовления корпуса в огромной степени зависит эмоциональное восприятие музыки и радовать глаз — не последняя задача современных акустических систем.




Практика AV #2/2001

💣самодельный кроссовер ✔️

самодельный кроссовер .

Фильтр для акустики
Нажми для просмотра
самодельны й режекторны й фильтр для широкополо сного динамика, фильтр ВЧ.



Тэги:

Как сделать фильтр для акустики своими руками / Кроссовер для Yamaha NS-6490
Нажми для просмотра
Как сделать фильтр для акустики своими руками? Я «паяльни к» и даже не любитель, но увлеченный человек. В этом…



Тэги:

Как сделать эффективный фильтр НЧ своими руками/Кроссовер под сабвуфер
Нажми для просмотра
Фильтр НЧ своими руками, как сделать усилитель на магнитолу, сабвуфер, как перемотать сабвуфер, как перемот…



Тэги:

Самодельный качественный ФИЛЬТР ДЛЯ ВЫСОКОЧАСТОТНОГО ДИНАМИКА
Нажми для просмотра
Купить подвес для динамика 75ГДН: Купить подвес из ППУ 75ГДН: Купить подвес для …



Тэги:

Фильтры низкой и высокой частоты для динамика.Как они работают,схема
Нажми для просмотра
Для того,чтобы пропустить одну частоту а другую подавить,п именяют в радиоэлект ронике фильтры высокой…



Тэги:

Акустика своими руками "Ellam Flex" кроссовер на НЧ часть 7
Нажми для просмотра
В видео история российског о самодельно го внедорожни ка УРАН. Подробно представле ны технически е характ…



Тэги:

Кроссоверы!!!Вся информация о них!!!
Нажми для просмотра
Свободный вечерок и горстка радиодетал ей превращают ся в активный кроссовер.



Тэги:

Bose B1 и самодельный кроссовер из подручных средств. Homemade crossover and Bose B1
Нажми для просмотра
Бюро переводов «Магдитр анс» тел.89034242915 Школа английског о EASY ENGLISH, Батырая 11, …



Тэги:

ДАГЕСТАН - СВОИМИ РУКАМИ ТРЕНАЖЕР ПОЧТИ ДАРОМ!
Нажми для просмотра
Для домашней дискотеки! и только! как внутри так и на улице! вот ещё АКУСТИКА Их …



Тэги:

Самодельный тренажер по методу Бубновского.
Нажми для просмотра
Видео Миши: Пытаемся разобратьс я, по какому принципу работают пассивные  …



Тэги:

акустика своими руками
Нажми для просмотра
Начинаем разбиратьс я с фильтрами) Подопытный фильтр вытащил из колонок: Динамик: …



Тэги:

Как работает разделительный фильтр в акустике?
Нажми для просмотра
Разработка и создание активных трёхполосн ых закрытого типа АС с усилителем D класса из имеющихся в гараже…



Тэги:

Режекторный фильтр
Нажми для просмотра
Улучшаем качество звучания и надежность ВЧ звена в коаксиальн ых динамиках. Заменяем конденсато р в фильтре…



Тэги:

Активные трехполосные АС своими руками в гараже
Нажми для просмотра
Сравнение фильтров 1 го 2 3 порядка на акустике Малыш, Мне кажется 1-й порядок лучше и к тому же обойдется деше…



Тэги:

Фильтр ВЧ - 1й порядок. Схема
Нажми для просмотра
Подбираем компоненты фильтра низких частот для динамика НОЭМА 100ГДН32-8 в корпусе «Закрыты й ящик» объем 120…



Тэги:

Сравнение фильтров 1 го 2 3 порядка на акустике Малыш
Нажми для просмотра
RRR S-30 не доделал, но купил Вега 25АС-101. И сразу заподозрил , что что-то не звуком не то… Что же с ними не так?…



Тэги:

подбор фильтра низких частот для динамика НОЭМА 100ГДН32-8
Нажми для просмотра
Акустика своими руками, трехполосн ая Hifi колонка для дома. Чертеж и процесс изготовлен ия акустики. Проект…



Тэги:

Вега 25АС-101 и фильтр не по схеме
Нажми для просмотра
доработка динамика- надежно защитить автомобиль ной лампой пищалки от перегорани я перегрева- ыгорания-п ош…



Тэги:

Как спасти пищалки от смерти~ЧАСТЬ 1⭐tweeter protection~tutorial~PART 1
Нажми для просмотра
тренажер#с ортзал#сам одельный#с оимирукам Как сделать блочный тренажер дома своими руками?



Тэги:

Как сделать блочный тренажер дома своими руками?
Нажми для просмотра
7500 грн продам. Композиция «Walk In The Park» принадлежи т исполнител ю Audionautix. Лицензия: Creative Commons …



Тэги:

Самодельный тренажёр от Маляра, в преобразователе и покрашен просто базой металиком и не ржавеет..
Нажми для просмотра
Комменты были отключены из за недалёких людей, пишущих полную ахинею. Мои самодельны е колонки на автомо…



Тэги:

Детали Для Кроссовера АС (for audio)
Нажми для просмотра
Для испытания акустическ ой системы требуется собрать несколько разделител ьных фильтров для испытаний,. ..



Тэги:

Автозвук дома Колонки на автомобильных динамиках
Нажми для просмотра
Подписатьс я на мой канал: … Брутальные мужские кошельки ручной работы с ПОЖИЗНЕННО Й …



Тэги:

Как собрать кроссовер для прослушивания твитеров на коленке
Нажми для просмотра
Как сделать фильтр для колонки из конденсато ра очень простая схема _-_-_-_-_-_-_-_-_-_- _-_-_-_-_-_-_-_-_-_- _-_-_-_-_- …



Тэги:


Отправить ответ

avatar
  Подписаться
Уведомление о

Related Post
