Все типы крепления светильников: особенности и нюансы монтажа

Правильный выбор типа крепления осветительного прибора обеспечит эффективное, безопасное освещение участка или территории и долгий срок службы приборам. Далее в статье – описание видов крепления светильников. Виды крепления осветительных приборов

Крепление может быть:

• встраиваемым;
• накладным;
• подвесным;
• консольным;
• анкерным;
• на скобах.

Теперь – о каждом типе подробнее.

Встраивание

Монтаж встроенного светильника внутри помещения осуществляется при помощи врезки в потолочную или настенную поверхность из гипсокартонного листа или МДФ. В коробе вырезается специальное отверстие, совпадающее с габаритами светотехники. Для фиксации корпус прибора оснащен специальными пружинами или зажимами (как у обычной розетки). Их нужно отогнуть и в таком состоянии поместить оборудование в установочную нишу. Пружины раскроются и надежно зафиксируют устройство.

Массивные встраиваемые модели крепят к каркасу из металлопрофиля еще до обшивки облицовочными плитами. В работе используют переходное штыревое крепление – по нему после укладки плит делают разметку и вырезают нишу.

Наружные модели встраивают в лестницы, стены, тротуары, бортики фонтанов, бордюры клумб и садовых лужаек, перроны. Монтаж уличных светильников принципиально не отличается от монтажа внутренних. Только важно для уличного освещения выбрать приборы с высокой защитой от пыли и влаги. Оптимальный вариант – светодиодные лампы с герметичным пластиковым корпусом, который дополняют резиновой прослойкой. Основные же сложности при монтаже уличной встраиваемой светотехники связаны с вырезанием отверстия, в которое нужно будет разместить источник света. Уличная плитка, асфальтное покрытие, бетон, камень – сложные в работе материалы.

Накладное крепление

Накладной крепеж – это специальные монтажные планки (скобы) с отверстиями. Планку прикладывают к плоскости, выравнивают по уровню и фиксируют саморезами или дюбелями. Сверху на планку декоративными винтами крепят корпус осветительного устройства.

Скоба для крепления к потолку или стене может быть одиночной, двойной перпендикулярной или крестовидной. Отличаются они количеством крепежных точек. На одиночные монтируют облегченные модели, на двойные – круглые, на «крестовины» – квадратные. Чем больше монтажных отверстий на изделии, тем тяжелее прибор оно выдержит.

Подвесные крепежи

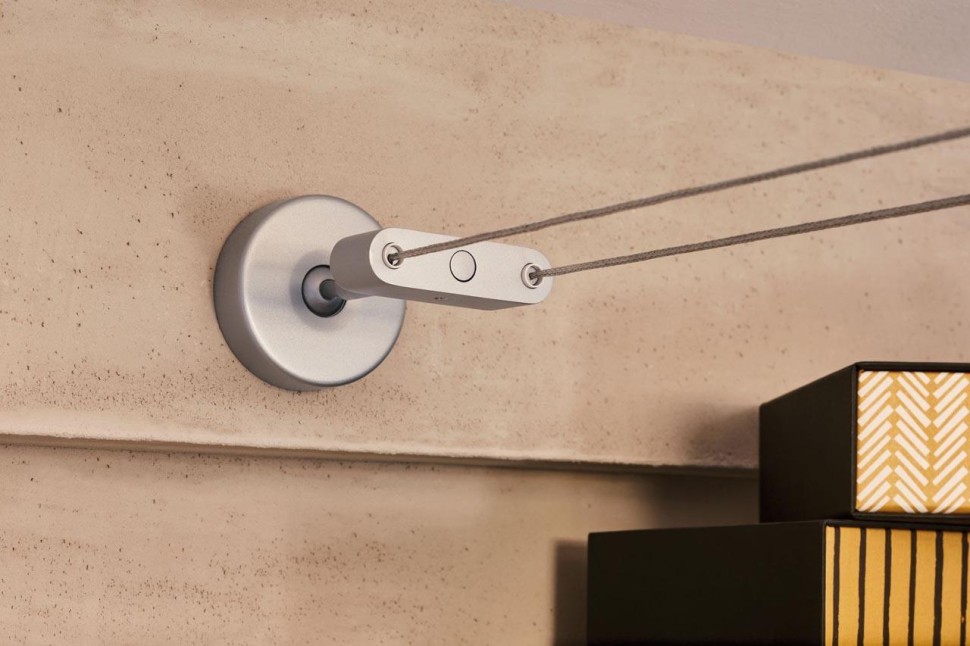

Это подвесы в виде крюков, тросов, цепей. Установка светильника на подвес осуществляется по такой схеме:

• Проделайте в перекрытии перфоратором отверстие.
• Вставьте в него складной пружинный дюбель с кольцом или распоркой-бабочкой в сжатом состоянии. Учтите, что дюбель должен входить плотно. Дойдя до пустоты в перекрытии, «бабочка» раскроется и зафиксирует штырь.
• Если крепеж не был укомплектован крюком, тросом или цепью, то ваша задача – повесить и отрегулировать по длине завершающие элементы.
• Прикрепите источник света.

Для деревянного перекрытия все проще – в него можно просто вкрутить прочный крюк-саморез.

Подвесные крепежи имеют ряд преимуществ:

• Выдерживают светотехническое оборудование различных размеров и тяжести.
• Экономят полезное пространство, поскольку не нуждаются в дополнительных опорах.
• Обеспечивают равномерное освещение в больших и очень высоких помещениях.

Подвесные устройства можно регулировать по длине, поэтому их часто используют в больших и высоких производственных помещениях, чтобы контролировать уровень освещенности: чем ниже прибор, тем ярче.

Консольный крепеж

Это система крепления источника света на кронштейн (консоль, оголовник). Консоли оснащаются двумя винтами («шпильками»), которые затягивают шайбами. Площадь этих шайб должна быть побольше – так натяжение будет надежнее. Потом созданную конструкцию прикрепляют саморезами к плоскости – для этого заранее делают отверстия и вставляют в них ПВХ-дюбеля. Затем надевают прибор на «шпильки».

Если поверхность деревянная, то кронштейн для установки светильника на стену или потолок крепится к ней шурупами для дерева подходящей длины. Если гипсокартонная, то фиксация производится к металлопрофилю шурупами для металла.

К консольному типу относится установка кронштейнов (держателей) на наружные опорные поверхности: столбы или стены. В зависимости от конструктивных особенностей кронштейны для опор делят на 4 вида:

• Радиусные. Имеют изогнутую форму, производятся из трубного проката.
• Угловые. Это две трубы, соединенных под разными углами.
• Т-образные. Близки по форме к соответствующей букве.
• Торшерные. Конструкция в виде вертикальной трубы.

По типу посадочного места кронштейны для консольных светильников делятся на три типа:

• На обечайке. Крепеж осуществляется через обечайку, расположенную в нижней части кронштейна. Его монтируют на столб и крепят через резьбовые отверстия в обечайке. Их используют для многогранных и трубчатых стволов.
• На фланце. Фланец – это ограничительное кольцо на опоре. Кронштейн вставляют внутрь полого ствола до фланца и фиксируют через 2 ряда резьбовых отверстий. Такая установка светильника на столб актуальна для граненых и трубчатых изделий.
• Боковые. К боковым относятся настенные держатели и приставные. Первые крепятся к плоской вертикальной поверхности через отверстия на монтажных металлических планках. Вторые фиксируются хомутами, повторяющими контур ствола, к столбу. Для трубчатых опор нужны круглые хомуты, а для граненых – квадратные или прямоугольные.

Боковое консольное крепление – универсально, а потому применяется повсеместно. Таким способом можно закрепить держатель на любой опоре: стене или столбе.

На анкеры, саморезы и дюбели

Этот способ крепежа используют внутри и снаружи зданий, для вертикальных или горизонтальных опорных плоскостей. Важно, чтобы основа монтажа была очень твердой. Если светотехника легкая, то ее можно устанавливать на деревянные и пластиковые плиты, гипсокартон, штукатурный слой.

Анкерное закрепление делается так:

• Просверлите отверстие перфоратором с буром соответствующего диаметра.
• Вставьте в него анкер – рабочая часть должна полностью входить. Если нет, то выньте деталь и углубите отверстие.
• Зафиксируйте анкерный элемент с помощью гаек.
• На дюбель прикрепите прибор.

Также можно прикрепить корпус светотехники на забитые резьбовые дюбеля с саморезами – с помощью декоративных гаек. Подключение к электросети делают через колодку в монтажном коробе. Анкерный монтаж позволяет дополнительно установить поворотное крепление – вращающиеся шарниры, с помощью которых можно регулировать положение прибора, а значит, и направление света.

На скобах

Это способ установки светильников наружного освещения – прожекторов. С помощью фиксирующих скоб прожекторные установки монтируют на высокомачтовые опоры, после того как размещают их в гнездах «короны» (рамы), подвижной или зафиксированной.

Отдельно стоит сказать о монтаже трековых светильников. Трековая система – это устройство с несколькими приборами, разных по мощности, виду источника света, цоколям, дизайну. Установка этого светотехнического оборудования бывает:

• Встроенной. Рейки с фланцами укладывают в паз на гипсокартоне, штроб в бетоне, между плитками. Фланцы после укладки служат крепежом и декоративным прикрытием одновременно.
• Накладной. Стандартная трековая рейка инсталлируется непосредственно на плоскость потолка или стены, на монтажные планки (скобы) или гибкие подвесы.

Качество и безопасность освещенности во многом зависит от правильной установки светильников. Монтажу источника света предшествуют несколько этапов. Первый – проектирование осветительной системы: определение вида, мощности и количества источников света. Второй – проведение подготовительных работ на объекте. Третий – выбор способа установки светотехники, который зависит от особенностей конструкции прибора и объекта.

Какие способы крепления светильников существуют

При выборе электрического освещения учитывают предназначение, масштаб освещаемой площади, тип основы и наиболее удобный принцип монтажа. Но далеко не все знают, какие способы крепления различных светильников существуют. Именно этот критерий и является определяющим при выборе осветительных приборов. Детальный анализ методов монтажа позволит сделать правильный выбор и произвести установку значительно быстрее.

Содержание

Общие правила монтажа

Первое правило гласит – крепеж выбирают в зависимости от типа светильника. Потолочные приборы освещения значительно отличаются от настенных вариантов. Поэтому и объем работы в каждом случае будет разным.

К примеру, установка освещения достаточно сложна на натяжном типе потолка. Для выполнения данной задачи потребуется немалое количество материалов, инструментов, базовые навыки. Крепление светильника в натяжном потолке особенно тем, что пленка не может удержать вес даже самого маленького прибора. Чтобы выполнить монтаж, потребуются специальные приспособления.

Как правило, крепление состоит из двух основных частей. Первая часть является основой. Ее прикручивают к бетонному потолку шурупами. Вторая часть считается регулировочной. Она включает скобу и несколько винтов. Главное, точно рассчитать расположение корпуса светильника относительно пленки. Не допускается монтаж прибора вместе с натяжным материалом на расстоянии ближе 6 см до базового потолка.

Если стоит задача закрепить осветительный элемент на прочие типы потолков, то существует небольшое количество вариантов:

• трос;
• кронштейн;
• крепежный крюк;
• монтаж в подвесной потолок из дерева, гипсокартонных листов и прочих твердых материалов.

Крепление потолочного светильника в последнем случае можно назвать самым надежным вариантом. Суть заключается в том, что основной материал сначала закрепляется на профиле, а потом в плите вырезается отверстие. В место подключения продевают провод и производят подсоединение нового светильника к сети. После этого изделие аккуратно помещают в подготовленное отверстие и надежно фиксируют специальными скобами по бокам.

Настенные приспособления стоят дешевле, при этом нет необходимости крепить монтажный крюк, поэтому установка выполняется быстрее.

Проблем с монтажом практически не возникает. Весь процесс разделяется на два этапа:

1. Вкручивание шурупов с дюбелями.
2. Установка светодиодного светильника на планку, прикрученную к стене.

Выбирая между светильниками потолочными или настенными с креплениями винтом или болтом, отдают предпочтение второму варианту, потому что настенный образец можно найти по вменяемой цене и для монтажа не придется обращаться к специалистам. Основное условие – длины питающего кабеля должно быть достаточно для свободного подключения к розетке.

Большую популярность набирают настенные светильники, которые не требуют в дальнейшем подключения к розетке. Они монтируются на стену, а выключатель выносят отдельно. Крепление такого светильника к стене можно выполнить самостоятельно за несколько минут. Нужно просверлить отверстие, поместить в него качественный дюбель и вкрутить саморез необходимой длины. После этого проводку с прибором фиксируют на шурупах. Но более надежным вариантом все же считается пластина.

Она прочно держит светильник на стене.

Некоторые хозяева квартир и домов отказываются от идеи установки освещения на потолке. Они отдают предпочтение нескольким устройствам, располагающимся на стенах. Особенно часто такой подход применяют, если в комнате низкие потолки или если монтаж выполняется в ванной.

Так какие светильники, потолочные или настенные с креплениями винтами или болтами, лучше? Ответ напрямую зависит от размеров помещения. Если комната большая – эффективнее использовать потолочный тип изделия. При небольших размерах комнаты лучше установить одну или сразу несколько компактных настенных ламп.

Разметка

Данный этап является одним из ключевых, поскольку именно от точности снятых размеров и составленного плана монтажа зависит успех ремонтных работ. Правильная разметка экономит не только время, но и бюджет.

Прежде всего, стоит определить уровень естественного освещения. Этот критерий позволит рассчитать необходимое количество светильников. Помимо этого, расчет производится с учетом цветов, использованных в интерьере. Если обои и мебель светлых оттенков, то понадобится небольшое количество лампочек.

Существует определенный порядок выбора приборов освещения. Нормы определяют, что площадь в 1м² должна освещаться примерно 15 Вт. В качестве примера можно взять стандартную гостиную комнату. Согласно данному методу расчета, для освещения такого помещения потребуются лампочки на 60 Вт в количестве 5 штук.

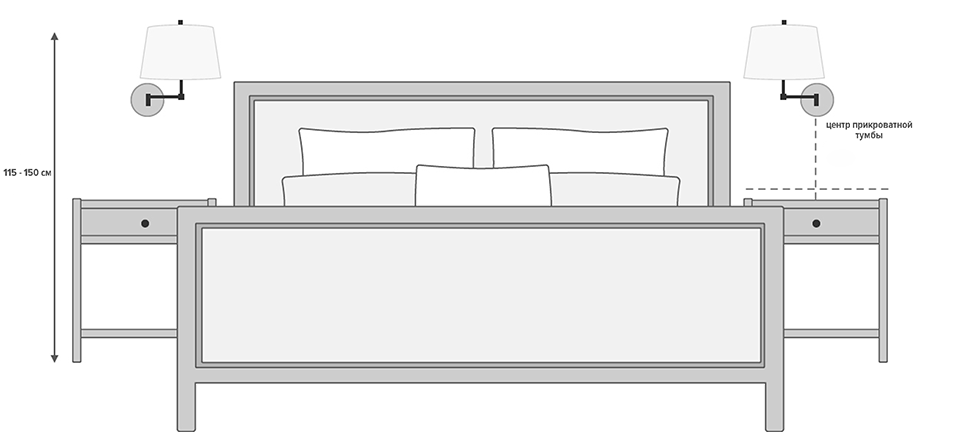

Разметку проводят с учетом минимальной высоты от пола до поверхности потолка – не менее 2 метров.

Особенно разметка важна тогда, когда речь идет о монтаже натяжного или гипсокартонного потолка. Без заранее нанесенных и перепроверенных отметок не рекомендуется начинать процесс установки светильников.

Видео, как правильно располагать светильники на потолке:

Материалы и приспособления

Для прокладки системы освещения понадобится небольшой набор качественных инструментов и материалов.

Основной набор инструментов можно найти практически в любом доме. Помимо отвертки и дрели обязательно понадобятся:

• молоток;
• стамеска;
• нож;
• изоляционный материал;
• болгарка.

Когда хозяин дома подготовит все перечисленные приспособления, можно приступать к установке.

Монтаж систем освещения внутри здания и снаружи весьма отличается. Интерьерные работы подразумевают, в первую очередь, использование небольших светильников, которые можно устанавливать в натяжные, гипсокартонные и прочие типы потолков. Наружные работы связаны с обустройством крупной световой техники. Для нее понадобятся специальные крепления.

Крепления для уличных светильников консоль 350 пользуются большим спросом. Их используют в самых разнообразных целях. Иногда даже не по предназначению. Такие крепления служат долго и имеют следующие характеристики:

1. Длина – 350 мм.
2. Угол поворота кронштейна — 90°.
3. Предельная нагрузка – 100 кг.

Такие крепления повсеместно используются на уличных фонарях. В основе лежит стальная труба, которая дополнительно может декорироваться самыми разнообразными деталями. Они выполняют сразу несколько функций: изменение направления, обеспечение прочности, удобство обслуживания.

Данные изделия подразделяют на несколько групп:

• Металлические изделия на специальных опорах. Возможна установка на опоры более крупного образца – железобетонные столбы. Наиболее распространенный тип – это приставные модели, подключение и установка которых производится к консольным приборам. На опоре такая техника крепится специальными хомутами. Они зажимаются болтами и декоративными гайками.
• Кронштейны для крепления светильников уличного типа. Их особенность заключается в том, что они монтируются непосредственно на внешнюю сторону стен зданий. Наибольшее распространение они получили в коммерческом сегменте. Есть такие модели и в широком доступе. Помимо своих уникальных характеристик функциональности и эффективности, данные кронштейны могут выполнять и декоративную функцию.
  С их помощью можно украшать входы в частные дома, а также подъезды в многоэтажных домах.

Изделия могут быть выполнены в нескольких вариантах комплектации. На рынке встречаются версии, рассчитанные сразу на несколько рожков. Как правило, максимальное количество – 4 рожка.

Изготовление закладной для светильника

Возвращаясь к внутренним работам, следует рассмотреть процедуру создания закладной для натяжного типа потолка. Это несложное приспособление, задача которого обеспечить установку светильника на определенном расстоянии от бетонной поверхности.

Если необходимо установить закладные, применяют самые обычные металлические подвесы. Они в частности используются в конструкции потолка из гипсокартона.

Перед монтажом следует позаботиться о правильном расположении элементов освещения. Для этого выполняют черновую разметку и устанавливают дюбели с анкерами. К ним в дальнейшем крепят подвесы.

Если длина подвесов окажется слишком большой, их можно подрезать в любой момент. Но зачастую излишки просто поджимают в сторону светильника к потолку. Также нельзя забывать о том, что монтаж закладных производится при заранее укомплектованном каркасе из профиля по всему периметру комнаты.

Закладные также делают из подручных средств. Наиболее подходящим материалом будет фанера. Ее необходимо совсем немного. Согласно размеченному чертежу, нужно закрепить все куски обработанной фанеры на подвесах. При этом следует постоянно проверять соответствие данной плоскости уровню подвесного потолка.

Видео с подробным обзором изготовления закладной:

Подключение кабеля

Если все закладные уже установлены, перед обустройством натяжного потолка остается последний этап – подключение кабелей.

По большому счету, данная процедура является самой легкой из всего цикла. Следует просто знать, где находится фаза и ноль. Люстры и прочие светильники имеют три провода:

1. Фаза – L.
2. Ноль – N.
3. Земля – PE.

Знание этих обозначений поможет выполнить работу правильно. У многих возникают проблемы при подключении, поскольку не все достоверно знают функцию третьего провода. Он выполняет исключительно защитную функцию. Если из потолка торчит два провода – это не создаст проблем в будущем. Просто следует подсоединить фазу и нулевой провод.

Клеммники Wago и прокалывающие зажимы

Соединение проводов лучше выполнять с помощью небольших приспособлений – клеммников и прочих зажимов. Их рекомендуют использовать практически все электрики. Соединение получается плотным и надежным.

Специализированные клеммники бренда Wago являются плоскопружинными зажимами нового образца. После соединения контактов устройство равномерно распределяет давление на поверхность провода.

Сопротивление при этом стабилизируется.

В профильных магазинах строительных материалов можно найти клеммники таких разновидностей:

• одноразовые;
• многоразовые;
• соединяющие незачищенные провода.

Последний тип устройства появился сравнительно недавно. Его можно разбирать и обслуживать многократно.

Прокалывающие зажимы также пользуются большим спросом. Они просты в использовании и стоимость их невысока. К примеру, модель ЗПО 16-95 считается наиболее покупаемой среди профессионалов. Она надежна и долговечна.

Монтаж термокольца

Натяжная потолочная система создается при помощи специального эластичного и прочного материала – поливинилхлоридного полотна. Чтобы установить освещение, монтируют термокольцо. Изделия чаще всего рекомендуют сажать на клей по краям отверстия, проделанного под светильник. Также возможна установка на специальные фиксаторы. Основная задача – идеально ровно зафиксировать изделие, чтобы прибор освещения без проблем вошел в отверстие.

Совет! Лучше трижды промерить размер термического кольца, чем затем рассматривать на сколько миллиметров оно выглядывает из-под светильника.

Монтаж светильника в потолок

Первый этап установки – в потолке нужно просверлить отверстие. После достают провода и соединяют контакты. Настоятельно рекомендуется воспользоваться клеммником. Принцип монтажа напрямую зависит от вида самого освещения.

Патроны точечных светильников в основном прикрепляемые. Как их прикрепить? К корпусу. После соединения контактов можно вставлять в отверстие и закреплять точечные светильники.

Патроны некоторых приборов могут фиксироваться на корпусе двумя поводками. Такой тип фиксации распространен среди хрустальных светильников. Данный образец монтируют поэтапно – сначала плафон, потом лампу. Прикрепленная конструкция будет держаться надежно.

Цокольный тип лампы практически не вызывает проблем при установке. С помощью винтовых зажимов можно мгновенно зафиксировать контакты.

Подключение светильников с драйвером

Светодиодные светильники нового образца оснащаются драйверами. Это специальные преобразователи, которые моментально снижают ток до определенного значения. Одной из основных функций такого блока питания является стабилизация тока.

Принцип подключения достаточно прост. Из драйвера выходят провода. Зачастую они имеют зачищенные концы. Единственное, что останется сделать – подключить ноль и фазу. Есть также и контакты с фишками. Но в таком случае для подсоединения светильника понадобится установка дополнительной фишки и на контакты проводки.

Изучив разные способы крепления светильников, главное, выбрать наиболее подходящий и надежный.

Да!

45. 35%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

40.4%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

14.25%

Проголосовало: 1495

Оцените полезность статьи, нам будет приятно 🙂

Как заменить настенный светильник (бра)

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 12.09.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Люся / Getty Images

Обзор проекта

Настенные светильники, широко известные как бра, предлагают отличный способ добавить характер к общему освещению комнаты. Замена старого бра на более новый, более стильный светильник — отличный способ обновить внешний вид комнаты.

Если вы когда-либо заменяли потолочный светильник, вы знакомы с основной техникой замены настенного бра. Единственная реальная разница заключается в том, что настенные бра могут иметь специальные монтажные кронштейны, прикрепленные к электрической коробке, чтобы выдержать вес вертикального светильника. Замена обычно означает снятие старого кронштейна и установку нового, входящего в комплект поставки нового светильника.

Оборудование/инструменты

• Бесконтактный тестер цепей
• Отвертка

Материалы

• Новый настенный светильник-бра
• Соединители проводов (проводные гайки)

1. Выключить питание

   Перед выполнением любого ремонта электрической цепи необходимо убедиться, что питание отключено. Отключите питание цепи, питающей выключатель и светильник, отключив соответствующий автоматический выключатель на главном сервисном щите.

   Предупреждение

   Некоторые считают, что достаточно просто выключить настенный выключатель, управляющий светильником, чтобы работать с ним. Хотя это обычно отключает питание, подаваемое на прибор, возможно, что через электрическую коробку все еще будут проходить провода под напряжением. Или, возможно, кто-то может случайно включить настенный выключатель, пока вы работаете с прибором. Всегда безопаснее отключить питание цепи, отключив автоматический выключатель, управляющий цепью.

2. Удаление старого светильника

   Уберите плафон или шар с бра, затем выньте лампочку. Ослабьте крепежные винты или ручку, которыми основание светильника крепится к электрической коробке, затем аккуратно вытащите светильник из коробки.

   Используйте бесконтактный тестер цепи, чтобы проверить провода на наличие питания. Убедившись, что питание отключено, отсоедините провода светильника от проводов цепи, отвинтив разъемы проводов. Если у осветительного прибора есть провод заземления, прикрепленный к металлической коробке, ослабьте зеленый винт заземления, чтобы отсоединить этот провод. Отсоединив все провода, снимите приспособление и отложите его в сторону.

   Домашняя стоимость

3. Снимите монтажный кронштейн (при необходимости)

   Сравните имеющийся монтажный кронштейн с новым, входящим в комплект нового светильника. Эти скобки обычно бывают двух видов. Один тип представляет собой круглую пластину, как показано здесь. С помощью этих скоб провода цепи проходят через центр пластины, а приспособление крепится к отверстиям для винтов по бокам. Другой тип представляет собой монтажный ремень, который охватывает электрическую коробку.

   В нашем примере в новом приборе используется скоба в виде ленты, поэтому мы удаляем старую скобу в виде пластины. Но если ваш новый кронштейн соответствует старому, вы можете оставить его на месте и повторно использовать при установке нового приспособления.

   Домашняя стоимость

4. Установите новый монтажный кронштейн

   Прикрепите новый монтажный кронштейн, входящий в комплект поставки (при необходимости), к электрической коробке, ввернув винты в отверстия на коробке. Убедитесь, что кронштейн надежно закреплен и не может перемещаться.

   Домашняя стоимость

5. Установите резьбовую стойку (если требуется)

   Некоторые светильники, использующие монтажный кронштейн в виде ремешка, крепятся металлической стойкой с резьбой, которая ввинчивается в центральное отверстие на ремешке. Стойка будет проходить через основание светильника, который будет удерживаться на месте с помощью декоративного колпачка, который навинчивается на стойку.

   Установите резьбовую стойку (если применимо) и проверьте установку нового крепления, поместив его напротив электрической коробки над стойкой. Стойка должна проходить через основание приспособления примерно на 1/4 дюйма, чтобы обеспечить плотное прилегание, когда на нее навинчивается колпачок. При необходимости отрегулируйте глубину стойки в коробке, завинчивая ее по часовой стрелке или против часовой стрелки, чтобы укоротить или удлинить ее.

   Домашняя стоимость

6. Подсоедините провод заземления

   Ваш новый прибор будет иметь оголенный медный или зеленый изолированный провод, который служит для заземления прибора. Прикрепите этот провод заземления к зеленому винту заземления на монтажном кронштейне, обернув провод по часовой стрелке вокруг стержня винта, а затем затянув его.

   Это соединение связывает заземление прибора с заземляющим проводом цепи через дорожку, проходящую через металлическую коробку. Провод заземления цепи должен быть прикреплен к металлической коробке. Если это не так — или если ваша стенная коробка пластиковая — заземление можно выполнить, подключив заземляющий провод цепи непосредственно к заземляющему проводу прибора с помощью соединителя. Иногда это делается с помощью косички, которая позволяет осветительному прибору и металлической коробке иметь прямое соединение с заземляющим проводом цепи.

   Домашняя стоимость

7. Подключение горячего и нейтрального проводов

   Используйте соединители проводов, чтобы соединить белый провод прибора с белым проводом цепи (нейтральным), а черный провод прибора с черным проводом цепи (горячий провод). Потяните за разъемы проводов, чтобы убедиться в надежности соединений.

   Если провода одного цвета (и нет черно-белого провода), различите их, взглянув на сами провода: нейтральный провод обычно имеет гребни по бокам провода, а горячий провод — нет.

   Совет

   Если ваш настенный светильник представляет собой один из нескольких светильников, соединенных последовательно (как это часто бывает с несколькими настенными бра, управляемыми одним выключателем), коробка может содержать два нейтральных и два горячих провода для подключения к соответствующим проводам на новое приспособление. Нет никакой разницы в том, как они подключены — просто убедитесь, что все нейтральные и все горячие провода надежно соединены друг с другом.

   Домашняя стоимость

8. Спрятать провода

   Аккуратно сложите проводку в электрическую коробку за хомутом или диском, чтобы не защемить провода при прикреплении прибора к монтажному кронштейну. Старайтесь естественно наматывать провода, а не сгибать их резко.

   Часто у приборов нет черного провода, и оба провода будут одного цвета. Чтобы различать нейтральные и горячие провода, нейтральный провод обычно имеет гребни по бокам провода, а горячий провод — нет.

   Стоимость дома

9. Прикрепите приспособление

   Расположите светильник над коробкой и прикрепите его либо монтажными винтами, либо декоративным колпачком, навинченным на монтажную стойку (метод зависит от стиля вашего светильника). Возможно, вам потребуется отрегулировать глубину монтажной стойки, ввинчивая или вывинчивая ее.

   Установите все лампочки, необходимые для светильника, затем прикрепите плафон или шар.

   Домашняя стоимость

10. Включите питание и проверьте прибор

    Восстановите питание цепи освещения, включив автоматический выключатель, а затем проверьте новый настенный светильник.

    Домашняя стоимость

Как установить настенное бра

Оборудование/инструменты

• Ручная пила по гипсокартону
• Аккумуляторная дрель
• Потрошитель проволоки
• Инструмент для зачистки проводов
• Бесконтактный тестер напряжения
• Искатель шипов
• Рыбная лента
• Карандаш
• Рулетка

Материалы

• Бра свет
• 4-дюймовая круглая старая электрическая коробка
• 14/2 электрический провод
• Выключатель
• Старая рабочая распределительная коробка
• Лицевая панель выключателя света

1. Отключить питание

   Отключите питание рабочей зоны, отключив цепи на электрощите обслуживания.

2. Пометить стену шпильками

   С помощью искателя стоек найдите за гипсокартоном две вертикальные стойки, между которыми будет располагаться бра. Отметьте малярным скотчем. Шпильки обычно находятся на расстоянии 14-1/2 дюймов от стороны к стороне (или 16 дюймов по центру).

3. Отметьте места для освещения и выключателя

   С помощью скотча отметьте предполагаемое расположение бра и настенного выключателя. Они должны располагаться между двумя шпильками. Электрические нормы не определяют высоту выключателя света, но обычно выключатели располагаются на высоте около 48 дюймов.

4. Разметить и вырезать отверстие для светового короба

   Круглые электрические коробки часто поставляются с бумажными шаблонами для вырезания в гипсокартоне. Если это так, вырежьте его ножницами, а затем нарисуйте круг в месте расположения источника света бра. Для 4-дюймовой коробки потребуется 4-дюймовое отверстие. Вырежьте отверстие вручную с помощью торцовочной пилы для гипсокартона или кольцевой пилы. Удалите вырез из гипсокартона.

5. Отметка и вырез для коробки выключателя освещения

   Используйте бумажный шаблон выключателя света, если он есть, чтобы отметить отверстие на стене. В противном случае переверните коробку назад и используйте ее края в качестве шаблона. Вырежьте отверстие и удалите вырез.

   Совет

   Убедитесь, что вы не используете внешний край коробки в качестве шаблона, так как он должен упираться в стену.

6. Оценка типа распределительной коробки

   Снимите лицевую панель розетки, от которой вы будете получать питание. Дважды проверьте отсутствие питания в розетке с помощью бесконтактного тестера напряжения. Отвинтите розетку и вытащите ее из коробки, но оставьте прикрепленной к проводам.

   Определите, является ли выпускная коробка старой коробкой или коробкой с гвоздями (или ввинчиваемыми):

   • Старая рабочая коробка : Коробка будет похожа на ту, которую вы купили для выключателя света бра. У него будет два винта, которые позволят снять коробку.
   • Гвоздь или винт : Эти коробки не будут иметь двух винтов, как указано для старой коробки. Эти коробки нельзя снять, не сняв гипсокартон.

7. Снимите старую розетку

   Выкрутите два винта на старой выходной коробке с помощью ручной отвертки. Поворачивайте винты против часовой стрелки, пока коробка не ослабнет. Затем, взявшись за край коробки, втяните ее в комнату, но оставьте прикрепленной к проводам.

8. Проложите проводку от световой коробки к распределительной коробке

   Вручную протяните провод 14/2 из отверстия световой коробки в отверстие распределительной коробки. Отрежьте проволоку достаточной длины, чтобы из каждого отверстия выступало около 8–10 дюймов.

   Наконечник

   Для этого короткого прогона нет необходимости использовать рыбную ленту, но вы можете сделать это, если это проще. Утепленные наружные стены могут нуждаться в дополнительной силе, которую обеспечивает рыболовная лента. Неизолированные внутренние стены обычно не нуждаются в натяжной ленте.

9. Установка светового короба в стену

   Вставьте верхний конец провода 14/2 в одно из отверстий на 4-дюймовой круглой коробке. Вставьте коробку в отверстие. Поверните винты коробки по часовой стрелке, чтобы прикрепить коробку к стене.

10. Прикрепите монтажное оборудование

    Для провода 14/2 разорвите внешнюю оболочку с помощью кабельного рыхлителя, отрежьте ее и утилизируйте. Зачистите концы проводов. В комплект бра должно входить металлическое кольцо или полоска, которые вы прикрепляете к электрической коробке с помощью винтов. Обязательно проденьте три провода через монтажное оборудование.

11. Прикрепите бра к проводу и коробке

    Присоедините провода бра к проводам 14/2. Часто легкие провода предварительно зачищают и нужно просто руками стянуть обрезанные концы и туго скрутить многожильные провода. Подсоедините черный провод к черному проводу, белый к белому и оголенный медный провод к оголенному медному проводу или зелено-желто-зеленому проводу.

    Закройте каждое соединение проволочными гайками, входящими в комплект освещения. Прикрутите бра к монтажному оборудованию с помощью прилагаемых крепежных деталей.

12. Проложите проводку от распределительной коробки к розетке

    Протяните провод 14/2 от отверстия в распределительной коробке к розетке:

    • Для старой рабочей коробки : Опустите провод из отверстия распределительной коробки в открытое выходное отверстие.
    • Для коробки с гвоздями или шурупами : Используйте липкую ленту для прокладки провода вверх, начиная с задней части розетки и скользя вверх к отверстию распределительной коробки.

    В любом типе коробки оставьте от 8 до 10 дюймов провода, выходящего из каждого отверстия.

13. Установка распределительной коробки в стену

    Вставьте два провода 14/2 в заднюю часть распределительной коробки. Поместите коробку в отверстие. С помощью ручной отвертки поворачивайте винты по часовой стрелке, пока коробка не будет надежно прикреплена к гипсокартону.

14. Прикрепите выключатель к проводам

    • Черный : Подсоедините черный провод линии (или питания) к одному концу выключателя света, а черный провод нагрузки (сторона, обращенная к светильнику бра) к другому концу.
    • Белый : Подсоедините белый провод к белому проводу, минуя выключатель света.
    • Неизолированное (медное) заземление : Подсоедините два неизолированных медных провода и добавьте третий медный провод длиной от 5 до 6 дюймов. Скрутите три провода вместе и закройте их проволочной гайкой. Прикрепите свободный конец третьего медного провода к зеленому винту на выключателе. Плотно закрутите на место.

    Прикрутите выключатель света к коробке. Добавьте лицевую панель.

15. Подсоедините провод к розетке

    Завершите проводку, присоединив провод от выключателя света к розетке.

    На проводе 14/2 срезать сорванную оболочку кабеля и бумагу. Зачистите концы проводов.

    Проводка различается, если розетка заканчивается рядом с другими розетками или является одной из другой группы розеток.

    Завершение цикла : На свободной (неиспользуемой) стороне розетки подсоедините черный провод к золотой клемме, а белый провод к серебряной клемме. Удалите существующий оголенный медный провод из розетки.

    Прикрепите три заземляющих провода: существующий оголенный медный провод, оголенный медный провод, идущий с кабелем 14/2, и третий оголенный медный провод. Скрутите три провода, закройте их проволочной гайкой, затем подключите третий оголенный медный провод к розетке.

    Другой метод состоит в том, чтобы скрутить оголенные участки вместе, оставив примерно на 6 дюймов длиннее, чем другие, и поместить латунный зажим поверх скрученной части провода.

    Наконечник

    От любого лишнего кабеля 14/2, лежащего рядом, можно отрезать нужную длину, содрать весь пластик и бумагу, а затем использовать любой из оставшихся проводов по мере необходимости: заземление, черный или белый. В целях безопасности держите провода внутри цветовых семейств.

    В пределах группы : когда обе стороны розетки подключены к проводам (одна из которых является линейным проводом, а другая — проводом нагрузки), не следует пытаться протолкнуть лишние провода под клеммы. Вместо этого рекомендуется отсоединить линейные провода от розетки и создать третий провод с косичками, который подключается к розетке.

    Подсоедините черный провод к черному проводу на кабеле переключателя 14/2, добавив третий черный провод. Скрутите три провода и закройте их проволочной гайкой. Присоедините конец третьего черного провода к золотой клемме розетки. Повторите для белого провода и оголенного медного провода.

16. Закрыть выход

    Вставьте провода обратно в коробку. Прикрепите розетку к коробке. Добавьте лицевую панель.

17. Включить свет бра

    Снова включите цепь на сервисной панели. Проверьте свет бра, включив и выключив его выключателем.
