технология изготовления своими руками, конструкция лестницы с консольными ступенями

Изменения, происходящие в стилевых направлениях интерьера, частично затрагивают внешний вид лестничной конструкции. Большой востребованностью в последнее время пользуется консольная лестница. Её достоинство в том, что конструкция не препятствует равномерному распространению света в жилом пространстве.

Стоит отметить, что консольная лестница сразу поразит вас своей незаурядностью и оригинальностью. Ступени выглядят так, будто парят в воздухе. Несмотря на причудливый вид конструкции, тревожиться о её безопасности не приходится, так как каждая деталь была продумана специалистами в области инженерии. Если у вас имеются строительные навыки и огромное желание обзавестись подобной конструкцией, вы вполне можете построить её самостоятельно в домашних условиях.

Особенности консольной лестницы

Как и любое другое изделие, консольная лестница обладает рядом достоинств. Итак, рассмотрим их подробнее:

  • оригинальный внешний облик;
  • минимальные затраты на материалы – это связано с тем, что консольная лестничная конструкция не нуждается в подступенках и даже в ограждении;
  • экономия места.

Важным аспектом при планировании установки консольной лестницы – это учет всех нагрузок, которые будут воздействовать на проступь. Необходимо, чтобы она выдерживала как минимум сто пятьдесят килограмм (в этот параметр не входит учет веса перил или поручней).

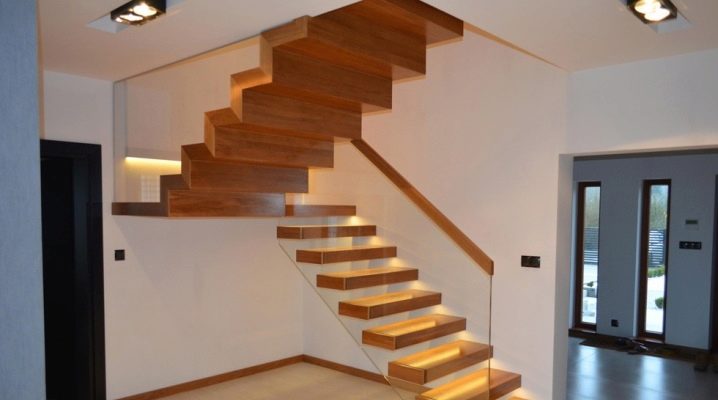

Консольные лестницы со стеклянным ограждением смонтировать своими руками совсем несложно, если следовать рекомендациям специалистов. Во время проектирования часто закладывается бетонная основа. При этом должна придерживаться правильная технология работы и тщательно производиться расчет.

Учитывая нестандартность консольной конструкции, обратившись в любую компанию, которая занимается производством данной лестницы, не сможет помочь вам в приобретении крепежных изделий. Так как компания в своем распоряжении обладает исключительно отдельными элементами, которые в дальнейшем могут быть смонтированы в лестничный марш.

Это связано с тем, что каждая консольная конструкция изготавливается сугубо индивидуально для потребителя, принимая во внимания все его требования и условия.

Однако монтажные работы консольной конструкции довольно трудоемки и потребуют много вашей концентрации и терпения. Отдельно стоит упомянуть, что монтаж консольной лестницы осуществляется либо на этапе строительных работ, либо перед началом отделочных работ.

На данный момент проводить монтажные работы можно несколькими методами:

  • зафиксировать ступени в стенную поверхность;
  • зафиксировать кронштейны в конструкцию ограждения, в которые в дальнейшем будет производиться крепление ступеней;
  • закрепить ступени, используя в качестве крепления анкеры;
  • закрепить ступени к потолочной поверхности;
  • зафиксировать ступени, используя в качестве крепления кронштейны (они привариваются или привинчиваются к тетиве из стали).

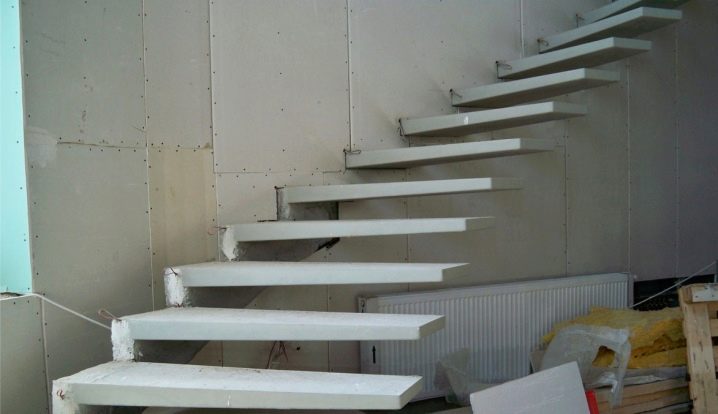

Фиксирование ступеней в стенную поверхность

В случае если вы только строите дом с использованием кирпича или тяжелого блока, целесообразно произвести монтаж консольных проступей еще на этапе строительства дома. Для осуществления данного процесса потребуется вмуровать в стенную поверхность ступени с расстоянием, которое будет составлять одну четвертую часть от длины ступени.

Другими словами, если вы делаете лестничные пролеты равным восьмидесяти сантиметрам, то рекомендуется вмуровать двадцать сантиметров ступени.

Важным требованием к этому методу монтажа является следующее правило – требуется минимум десять рядов кладки, чтобы придавать проступь.

В ситуации применения более легкого строительного материала, например, поризованного керамического, пустотного керамзитобетонного блока или щелевых кирпичей, за глубину кладки проступи необходимо брать параметр чуть выше. А именно: увеличить его в полтора или два раза, что составляет приблизительно тридцать – сорок сантиметров. Осуществить данный процесс невозможно при условии, что стенная поверхность окажется тоньше, чем требуется.

Газобетонное здание также обладает рядом особенностей монтажа консольных лестничных конструкций. На стенной поверхности потребуется укрепление участков для кладки проступи с использованием закладного элемента, при изготовлении которого был задействован тяжелый бетон. Опасаться за внешнюю привлекательность не нужно, так как есть вариант отделки при помощи декоративных накладок, к примеру, имитирующих дерево. Прекрасно будет смотреться ламинированная панель в виде натурального или искусственного камня.

Стилевое направление лофт, вообще, не требует каких-либо модификаций при установке консольной лестничной конструкции.

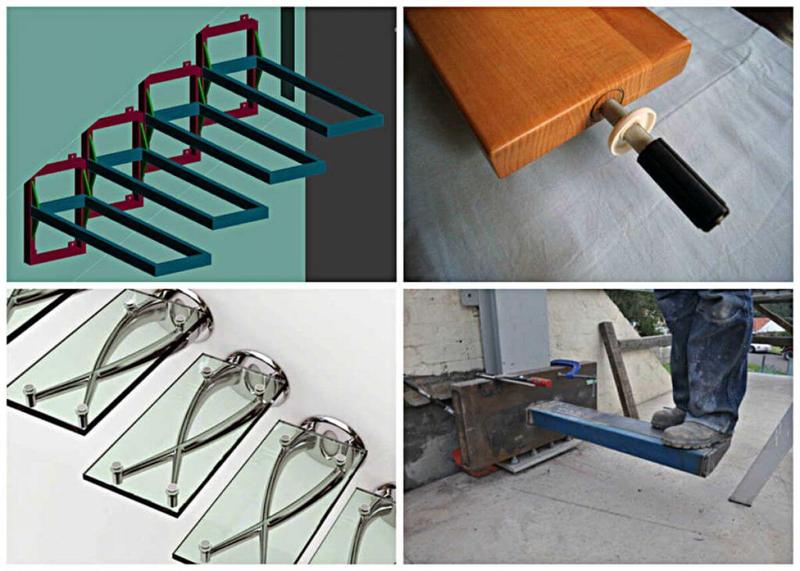

Фиксирование ступеней кронштейнами

В данной вариации установочной работы с консольной лестницей в стенную поверхность потребуется монтаж профильной трубы, длина которой должна быть не больше одного метра. За глубину кладки берут параметр в границах двадцати пяти – тридцати сантиметров. Для безопасного эксплуатирования лестницы выступающая часть ступени должна составлять две трети от всей длины изделия. Данный метод позволяет расширить возможности для подбора материалов для лестницы.

И также к этому методу монтажа лестничной конструкции допустимо задействование инженерного деревянного массива и материалов, за основу которых взят древесный композит наподобие древесно-стружечной плиты. Это связано с тем, что проступь не является несущей частью. Все нагрузки передаются на вмонтированные в стенную поверхность кронштейны. Элементы из металла скрываются либо в пазах, либо в отверстиях, которые необходимо просверлить в проступи.

Фиксирование анкерами

Этот метод применим для возведенных стен и в случае, когда кладка готовой ограждающей конструкции с использованием крепежных деталей невозможна. Однако стоит упомянуть, что главную роль здесь играет материал.

Стенная поверхность, сделанная из поризованных блоков или щелевых кирпичей, при помощи анкеров не сможет удерживать такую огромную нагрузку.

Но всё же существует возможность установки консольной лестницы даже при наличии стенной поверхности из непрочного материала. Для уменьшения вероятности вырывания анкера потребуется расширить опорную площадь конструкции. Для осуществления подобной установки лестничной конструкции необходимо приобрести определенное количество сварных кронштейнов, которые будут иметь опорную площадку.

Готовый элемент рекомендуется зафиксировать к стенной поверхности на участках, где будет расположена ступень с использованием анкерного болта. Количество анкерных болтов – не меньше пяти штук, предполагаемая длина – от пятнадцати сантиметров и с радиусом больше десяти сантиметров.

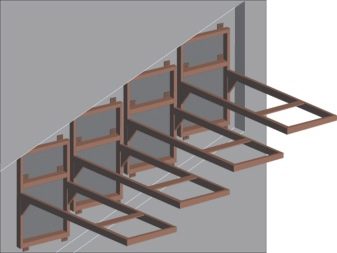

Фиксирование к потолочной поверхности

Это прекрасная альтернатива и выход для тех случаев, когда вы владелец уже построенного дома или прочность вашей стенной поверхность оставляет желать лучшего, и значительную нагрузку ей не осилить. Крепеж ступени важно выполнять до того, как начнутся отделочные работы. Крепление лестничной конструкции к потолочной поверхности заключается в том, что будет использоваться сверхмощный металлический каркас, который изготовлен при помощи профильной трубы или швеллера.

Подобная конструкция сооружается длиной, равной высоте помещения, в связи с тем, что каркасная конструкция из металла фиксируется к потолочной поверхности.

Металлический каркас монтируется очень плотно прижатым к стенной поверхности с учетом всей длины маршевой лестничной конструкции. А также создается возможность привязки к верхнему и нижнему перекрытию. Затем к получившейся стойке рекомендуется прикрепить, используя сварочный аппарат, консольную опору для проступи. Для данного процесса используются крепежные болты. После того как каркасная конструкция будет завершена, при желании её можно отделать при помощи гипсокартонных листов или применить кладку из легкого блока.

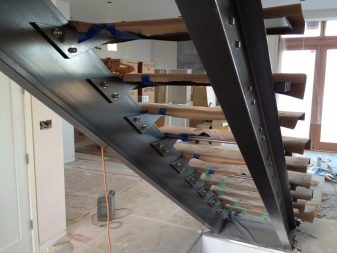

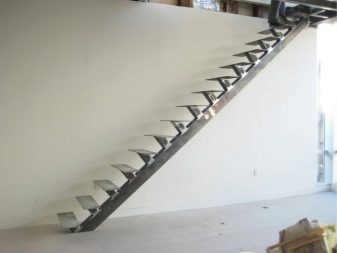

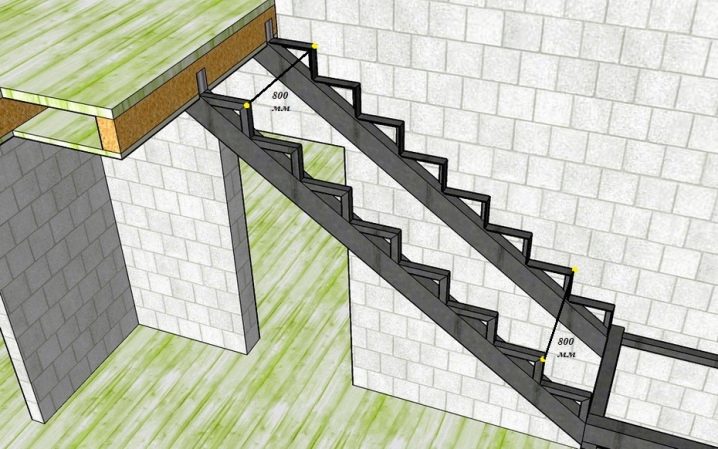

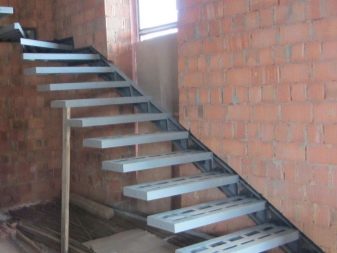

Фиксирование ступеней с использованием тетивы из стали

Этот метод является самым трудоемким из всех представленных, и определенно требует наличие строительных навыков. Данный метод предполагает применение кронштейнов. Именно они в дальнейшем привариваются или привинчиваются к тетиве, изготовленной из стали. Это и будет единственной опорой для лестничной консольной конструкции. Ее рекомендуется зафиксировать на перекрытии, применяя мощную опорную площадь или анкер.

Для того чтобы избежать скатывания тетивы под значительной нагрузкой, рекомендуется соорудить замысловатую структуру. Другими словами, конструкция должна обладать сварными фермами с обязательным наличием ребром жесткости, располагающейся перпендикулярно и по диагонали. Внешне она может быть схожа со стрелами поворотного крана. Консоль также потребует много сил и концентрации. Потребуется хорошо спланировать ее структуру, дабы не столкнуться с зыбкостью ступени.

Эта вероятность отпадает в случае, если консоль вмонтирована в стенную поверхность.

Ошибки, возникающие при монтаже консольной лестницы

Во время установочных работ лестничной конструкции можно пропустить некоторые нюансы, что может привести к отсутствию безопасного эксплуатирования лестницей. Рассмотрим основные из них.

  • Некорректно подобранный метод крепежа. Непредусмотрительно фиксировать анкерами в случае, если стена из непрочного материала.
  • Ненадежный крепеж кронштейнами к стене. Неправильный подбор диаметра анкера из стали или применение дюбелей из пластика – проступи будут расшатываться.
  • Использование тяжелых материалов для поручней. Не используйте литой или кованый металл для ограждающих элементов, так как он оказывает значительные нагрузки на консольную лестничную конструкцию и ступени.

Консольные лестницы сегодня становятся все более популярными. Благодаря рекомендациям специалистов вы сможете смонтировать данное изделие самостоятельно без лишних усилий.

Подробнее о консольных лестницах вы узнаете из следующего видео.

stroy-podskazka.ru

Консольная лестница своими руками - Всё о лестницах

Консольные лестницы: что из себя представляют

Требования современности к поиску новых тенденций в интерьере ведет все к новым открытиям. И в последнее время все большую популярность приобретает консольная лестница. Ее большой успех и спрос заключается в сохранении дневного света внутри помещения. Вид у данного сооружения очень даже оригинален, его можно назвать вычурным. Такое ощущение, что проступи просто зависли в воздушном пространстве, благодаря спущенным с потолка консолям. Но применять такое дизайнерское приспособление можно без страха, ведь все ее конструкция инженерно просчитаны. Если человек владеет хоть малейшими познаниями в мире строительства и имеет желание, такой предмет интерьера доступно соорудить самостоятельно.
Так как данный вид подъема на верхний этаж является неотъемлемой частью интерьера, стоит внимательно изучить их типы, ознакомиться с особенностями схем и возведений. Естественно при помощи подобной детали можно разделить помещение на функциональные зоны, сделать дизайн комнаты неповторимым и воздушным, например, если использовать винтовой элемент, которая лишена пролетов.

Что представляет из себя консоль

Конструкции консольных лестниц выгодно выделяются на фоне прочих видов. Хотя у них присутствуют общие требования и характеристики, при возведении они имеют отличия. А благодаря своей многофункциональности могут стать приличной заменой маршевым и вспомогательным.
Для возведения данного типа необходимо крепление опорного элемента в стене. Вследствие чего отпадает необходимость в тетиве или косоуре с целью крепления пролетов, что и придает такому предмету вид парящей конструкции. В этом случае стена должна обладать предельной прочностью. Но в качестве основы можно применить и встраиваемую стальную.
Когда такая конструкция выполнена, как маршевая, то она, подобно классическому варианту может иметь промежуточные и поворотные площадки. Но благодаря стенным креплениям консольных лестниц доступно выполнение любой конфигурации.
Ограждения – этот элемент также нуждается во внимании. В данном варианте, как и в прочих, присуще обладание перилами и балясинами. Но сейчас кроме ограждающих функций они еще выполняют и функции поднесущих опор, создают препятствие вибрации ступеней и увеличивают прочность нагрузочных элементов. А чтобы усилить эффект невесомости их выполняют из акрилового стекла.
Консольные ступени лестниц выполняются из прочной древесины. При этом они могут обладать любой формой, в зависимости от дополнения общего ансамбля комнаты. Благодаря всем этим составляющим консольный дизайн напоминает больше предмет мебели, нежели элемент архитектуры.
В своем расчете данные такого решения более сложные, но итог того стоит.

Требования и типы

В ряде преимуществ конечно же экономия материала и пространства, а также эффект от внешнего вида.
Но к конструкции существуют и определенные требования, например, учет нагрузки, воспринимаемый поступью. Так что даже те организации, которые занимаются возведением данных ансамблей, не имеют в распоряжении уже готовых изделий, так как в начале, важно определиться со всеми требованиями заказчика и особенностями эксплуатации.
Архитектурные решения доступно классифицировать по разным параметрам.

  1. В зависимости от расположения:
    • наружная;
    • внутренняя.
  2. По способу применения:
    • монтажная лестница ;
    • стационарная, переносная и трансформируемая;
    • пожарная автолестница .
  3. По способу креплений ступеней к основанию:
    • на больцах;
    • на косоурах и тетивах;
    • монолитные;
    • на опорных колонах.
  4. По материалу:
    • деревянные;
    • стальные;
    • стеклянные;
    • железобетонные;
    • комбинированные.

Где такой предмет можно применить

Конечно, в первую очередь данный предмет интерьера прекрасно смотрится в доме, не даче в виде наружного сооружения. Ее можно также использовать в офисе и существуют промышленные лестницы для удобного и быстрого поднятия наверх или спуска больших предметов.

Как изготовить консольную лестницу – изготовление этого предмета интерьера происходит во время строительства или перед отделкой помещения.
Проступи монтируются несколькими вариантами:

  1. В стену;
  2. Заделка кронштейнов в ограждение, для последующего монтажа поступей;
  3. Крепление ступеней благодаря анкерам;
  4. Крепление к потолку;
  5. Кронштейнами приваренными к стальной тетиве;
  6. В кирпичном доме формирование степеней на этапе строительства. Сверху такой ступени должно быть 10 рядов кладки;
  7. Проступи могут быть и керамические, керамзитобетонные блоковые или из пустотного кирпича, в данном случае необходимо закладку ступеней выполнять более глубоко, с целью придания прочности, при этом крепления выполняются при помощи бетонных стволов;
  8. Еще можно выполнить крепление при помощи кронштейнов или анкеров;
  9. Крепеж к потолку применяется в том случае, когда дом уже стоит или недостаточно прочны несущие стены;
  10. Стальная тетива – самый сложный вариант креплений, он является одним целым с кронштейнами.

Если консоль не заделана в стену с ней также придется потрудиться, во избегания гибкости конструкции. Для этого подойдут больца, скрытые болты с дистанционной втулкой. Они соединяют несколько проступей.
Не стоит в качестве перил применять тяжелые материалы, чтобы избежать дополнительной нагрузки.
Архитектурные сооружения консольного варианта достаточно эффективны, особенно если они винтовые, это дополнительная экономия места и денег. Очень оригинальны и современны. Их, возможно, применять в небольших помещениях, где учитывается каждый сантиметр. Очень красиво смотрится изделие винтового направления в стиле хай-тек из стали и прочного стекла.
Собрать такой предмет интерьера комнаты можно своими руками, стоит только правильно рассчитать все параметры и учесть все нюансы помещения и будущей эксплуатации.

Похожие новости

Комментарии (0)

Консольные лестницы

Убедить обычного человека в надежности консольной лестничной конструкции порой бывает нелегко. В данном случае изящность консольных лестниц работает против них. Однако для людей понимающих это прекрасная возможность продемонстрировать возможности инженерии и интерьерной эргономики.

И действительно, консольную лестницу можно назвать самой эффектной среди прочих междуэтажных лестниц. Ее ступени «парят» в воздухе, а сама конструкция не занимает много места и не заслоняет собой свет.

Современные минималистические стили не терпят расточительства пространства, которое бесцеремонно отбирает бетонная или традиционная деревянная лестница на косоурах. Сегодня перед конструкторами стоит задача – создавать легкие и прозрачные лестницы. К таковым относятся подвесные, больцевые, хребтовые и собственно консольные лестницы. Последний тип лестниц больше других подходит поклонникам минимализма и хай-тека. В таких лестницах нет никаких лишних деталей. По сути – это только сами ступени, которые только одной стороной крепятся к стене, столбу или другим опорам. Но лестницы без ограждения на практике встречаются довольно редко. Скорее такие лестницы больше служат демонстрационным целям. Ограждения можно сделать минимально заметным, но оно существенно повысит безопасность лестницы.

Для дальнейшего разговора нам понадобится точное владение «лестничной» терминологией.

Балясина – стойка, служащая для опоры перил.

Консоль – полочная конструкция, жестко зафиксированная одним концом при помощи кронштейна или защемления.

Косоур – несущая балка лестницы, на которую крепятся ступени.

Перила – лестничное ограждение.

Подступенок – высота ступени; вертикально установленная планка, закрывающая пространство под ступенькой.

Поручень – часть перил, за которую берутся рукой при спуске/подъеме по лестнице.

Прокид – деталь перил, параллельная маршу.

Проступь – горизонтальная часть ступени, на которую ставят ногу.

Столб (лестн.) – самая крайняя стойка перил, которая опирается на перекрытие.

Тетива (лестн.) – несущая балка, удерживающая ступени, закрепленные к ней торцами.

Тяж – стержень или трос, которым ступени подвесной лестницы крепят к верхнему перекрытию.

Консольные лестницы, как правило, не продаются в готовом виде. Их заказывают для конкретного объекта и под конкретные запросы владельца дома. Однако за основу берутся модели из каталога, которые затем адаптируются к условиям объекта. Европейские компании при этом стараются внести как можно меньше изменений, используя заводские комплектующие. Это позволяет снизить стоимость лестницы. В России тоже есть компании, занимающиеся производством консольных лестниц, но последние изготавливаются индивидуально.

Параметры междуэтажных лестниц

Рекомендуемая величина, мм

Практический диапазон величин, мм

Опора для консольной лестницы

Противоречивый вид консольной лестницы, по которой многие в первый раз даже побаиваются подниматься, имеет свое инженерное объяснение. Сразу отмечу, что сооружение консольной лестницы – это довольно трудоемкое и сложное занятие. Несущую основу для консольных ступенек закладывают в стену еще на этапе ее возведения. Каждая ступень консольной лестницы должна непоколебимо выдерживать нагрузку не менее 150 кг, не считая веса перил. Причем имеется в виду нагрузка на крайнюю точку вывешенной ступени.

Монтаж ступеней. Стена, в которую будут монтироваться ступени консольной лестницы, должна быть выполнена из тяжелых стеновых материалов, например, в виде кирпичной кладки. В нее замуровывают концы ступеней, углубляя их как минимум на 20 см при максимальной ширине марша 80 см. Каждая ступень при этом должна быть защемлена не менее 10-тью рядами кладки. Если стена выложена из блоков поризованной керамики, керамзитобетонных блоков или щелевого кирпича, то глубину заделки ступеней увеличивают до 30-40 см. Однако это не всегда позволяет толщина стены. При монтаже ступеней в газобетон, каждая из них должна быть укреплена элементом из тяжелого бетона.

Определенные требования предъявляются и к материалу, из которого изготовлены ступени. Это должен быть очень твердый и упругий материал. Широко используются для этих целей железобетон. Брутальности этого материала бояться не стоит, поскольку всегда есть возможность отделать бетон чем угодно. Ну, а для модного стиля лофт бетонные ступени – самое то.

Для заделки кронштейнов в стену на глубину 25-30 см вмуровываются метровые отрезки профильной трубы. Выпуски при этом составляют 2/3 длины ступеней. Такие большие вылеты дают возможность использовать для изготовления самих ступеней практически любой материал, вплоть до ДСП или МДФ. Ступени в этой конструкции опираются на стальные кронштейны, поэтому освобождаются от несущей нагрузки. Металлический крепеж скрывается в выбранных пазах и отверстиях ступеней. Замечу, что, несмотря на всю ясность защемления или вмуровывания ступеней, выполнение такой работы должно производиться при архитектурном надзоре. Еще лучше поручить данную работу авторитетной строительной компании.

Другой способ сооружения консольной лестницы предполагает анкерное крепление. Способ хорош, прежде всего, тем, что допускает установку ступеней после завершения строительства опорной стены. Для каждой ступени предназначается отдельный сварной кронштейн, который крепится 4-6 анкерными болтами длиной от 150 мм и диаметром не менее 10 мм. Но такой способ подходит только в тех случаях, когда стена выполнена из полнотелого кирпича. Ни газобетон, ни щелевой кирпич такой нагрузки не выдержит – анкеры разболтаются, и ступеням будет грозить обрушение.

Крепление на металлокаркасную несущую конструкцию. Если стена, около которой должна пристраиваться консольная лестница, не обладает достаточной несущей способностью, то это усложняет дело, однако не лишает шанса реализовать задуманное. Единственным правильным решением при этом будет создание мощной стальной профильной каркас-рамы, которая и будет служить основанием для консольных ступеней. Каркас-раму делают высотой до потолка. Одним концом она крепится к верхнему, другим – к нижнему перекрытию. Консольные опоры для ступеней можно либо приварить к каркасу, либо закрепить болтами. Несущую конструкцию (каркас-раму) обшивают гипсокартоном, после чего она выглядит как обычная стенка.

Каркас-раму может заменить стальная тетива, прикрепленная к верхнему и нижнему перекрытию на мощные опорные площадки. На закрепленную таким образом тетиву при ходьбе по лестнице будут оказываться значительные скручивающие нагрузки. Чтобы противостоять им, она должна иметь форму фермы с продольными, поперечными и диагональными ребрами жесткости. Такую конструкцию можно сравнить со стрелой подъемного крана. Но даже при этом редко удается добиться ощущения «монолитности» ступеней. Поэтому наиболее надежным является способ замуровывания в стену или крепление с использованием каркас-рамы.

Способы усиления консольной конструкции. Крепление ступени только одной из сторон требует чрезвычайной прочности, чего достичь нелегко. Для стабилизации ступенек можно прибегнуть к дополнительной, но мало заметной поддерживающей конструкции. Во избежание «клавиширования» консольные ступени можно связать между собой больцами, передав нагрузку на перекрытие. Каждую консольную ступень при этом соединяют одним больцем, а не двумя. Эти больцы можно замаскировать под детали ограждения или скрыть в проступях. Применение больцев позволяет снизить нагрузку на пристенные кронштейны, отчего их можно сделать менее мощными. Связав две соседние ступени, мы уменьшаем вдвое нагрузку на консольное крепление каждой из них. Таким образом, на одну ступень хватает мощности пары стержней длиной 400-600 мм и диаметром 30-40 мм, которые заделываются в стену на глубину всего лишь 80-160 мм.

Еще один способ страховки консольных ступеней – крепление их края к потолку при помощи тяжей в виде стальных тросов диаметром 8-10 мм, слабина которых выбирается установленными талрепами (винтовыми крюками). Подвесная страховка выглядит менее массивной, чем больцевая. При желании тросы можно пропустить в хромированные трубы.

Автор текста: М. Тамилин

Создаем необычную консольную лестницу в стиле хай-тек своими руками

Консольная лестница — это одна из самых широко распространённых видов конструкций,как и японские панели для фасада. которые пользуются популярностью и являются новинками на всех рынках страны.

Консольный вариант — самая эффективная, чётко продуманная инженерная конструкция, которая создаёт состояние невесомости ступенек, в отличие от увесистого профнастила, стандартных размерах которого мы писали в статье. Располагаются они вертикально к стене, где один конец ступени ложится произвольно, а второй — врезается в стену.

Основа конструкции является несущей без косуоров и тетивы. Ее отделка подобна обшивке бетонной лестницы деревом. В таких моделях отсутствует опора, что не загромождает площадь комнат и создает прекрасный интерьер. Эти необычные системы часто привлекают внимание и обладают широким полем для фантазии дизайнера при отделке и освещении. Для проектирования домов с маленькой площадью лестницы консольного типа подойдут самым лучшим образом: это решит проблему с экономией пространства и позволит солнечному свету попадать в помещение.

Консоли в дизайнерских работах

Консольная конструкция производит неизгладимое впечатление, выглядит она лёгкой и застывшей в пространстве, в отличие от массивных двухмаршевых лестниц с площадкой.

При дизайнерских работах она считается незаменимой и легко вписывается в любой интерьер или экстерьер, как и обшивка дома профнастилом. о которой читайте здесь http://fasdoma.ru/materialy/profnastil/kak-obshit-dom.html.

При сравнении с других видов, консольные системы — самые простые при монтажных и демонтажных работах, в плане проектировки, проще разве что установка маяков под штукатурку, описанная в материале. При необходимости замены ступеней лестницы, демонтировать повреждённые ступени можно, не снимая всей конструкции.
Лестница в стиле хай-тек на фото

Конструкция эта довольно прочная, так как изготавливается из дерева, камня или стекла. Благодаря таким материалам можно украшать любой интерьер помещений, тем самым придавая неповторимость и уникальность комнате, помещению. Главной особенностью при ее установке служит простота использования материала, что придаёт ей необычный вид.

В наше время популярным становится украшать загородные дома, офисы лестницами хай тек, отделывая ступеньки абразивными противоскользящими лентами. Такой вариант имеет вид металлических пластин с порошковым напылением или же состоит из полированной нержавеющей стали.

Ступени конструкций в стиле HI-Tech изготавливаются из ценных пород деревьев, таких как дуб, ясень и бук, или же могут заменяться керамогранитным материалом.

Лестница в таком стиле может быть также из металла и бетона в сочетании со стеклянным покрытием, пластиковым, из различного искусственного материала. Это модели открытого типа, они просты и имеют декоративный, несколько неряшливый, вид, так как все крепёжные детали находятся на поверхности, что придаёт конструкции стиль модерн, вне зависимости от ширины поступи лестницы .

Недостатки и достоинства консолей

Такая система хорошо подойдёт для установки в офисах, загородных коттеджах, однокомнатных квартирах, при создании двухуровневых интерьеров. Преимуществом является компактное вмещение ее в помещение с любой площадью, а также, если лестница установлена в жилом здании, можно спокойно ходить по ней босиком, так как ступени не касаются пола и не будут холодными.

Следует учесть, что установка такой конструкции требует наличия прочной стены из бетона или кирпича. Если же есть сомнения в несущих конструкциях стен, следует отказаться от установки консолей.

Недостатком консольных лестниц считается большая стоимость. этому предшествуют перевозки из-за границы, налоги и страховые полисы. К недостаткам также можно отнести отсутствие профессиональных установщиков консолей, так как эти модели считаются новинкой на рынках, в отличие от армированного пенопласта, о котором мы писали ранее http://fasdoma.ru/uteplenie/penoplastom.html. ноу-хау, о котором знают дизайнеры интерьера, но не строители.

При установках необходимо тщательно просчитать площадь и в точности выполнить монтажную работу. При правильном изучении всех основ установки, монтировать такую систему возможно без опасений за свою безопасность.

Конечно, не стоит устанавливать такие лестницы в домах, где есть или будут дети. Конструкция консольных лестниц рассчитана только для взрослых, для детей они не безопасны, поскольку поручней или балясин у них нет.

Существует несколько видов необычных консольных конструкций :

  • В домах или офисных зданиях с маленькой площадью подойдут винтовые варианты. Винтовая консоль — это надёжная, безопасная, винтообразная конструкция. У этой модели потрясающий вид, занимает она наименьшую площадь в помещении, так как ступени тянутся вверх в изогнутом направлении.
  • Стеклянная — почти невесомая из-за прозрачности конструкция, выполненная из прочного стеклянного покрытия. Может также считаться прекрасным элементом декорации и использоваться в двухэтажных загородных домах, а крепится она внутри каменной стены и при этом достаточно прочна. Стеклянный вариант консоли
  • Маршевая — простая в исполнении, её можно располагать как прямо вдоль стены, так и поворачивая под углом, в зависимости от высоты помещения. Если помещение невысокое, можно применить одну полосу, если здание высокое — маршевую лестницу соединяют между собой и устанавливают на нужной высоте и на нужном уровне, крепится она одним концом в стене, а другим прикрепляется к полу.
  • Хребтовая — это вариант, состоящий из нескольких элементов, соединяющихся между собой. Хребтовая модель выстраивается вдоль стены и повторяет полностью все стеновые изгибы. Так как ступени такого типа извилисты и легко вписываются в любое помещение, благодаря поворотным конструкциям можно создавать разную геометрию.
  • Кладовая — практичная модель из дерева, служит для установки в двухэтажных домах с небольшой площадью, лестница с выдвижными ящичками для хранения обуви и других вещей, что необычно и удобно, а главное – можно добиться оригинального способа хранения малоиспользуемых вещей.
  • Изогнутая – эта конструкция крутая, изогнутая, выложенная пластинами перпендикулярно друг другу, не очень удобна в использовании и не безопасна.

Для наружного применения

Если в помещении имеется два входа, то при этом устанавливают лестницы наружного применения с соединительными элементами. Можно встроить наружную лестницу при строительстве или же пристроить её позже. Лестницы наружного использования под действиями погодных факторов быстро теряют свои качества и деформируются.

Системы, находящиеся снаружи, подразделяются на несколько типов :

  • входная;
  • находящаяся между этажами;
  • террасная.

Такие ступени держатся на единственной опоре и предполагают дополнительную установку подвесной системы.

Монтаж и уход


Для монтажных операций с консолью необходимо использовать два метода. первый метод укрепления ступеней при создании стены, а второй метод применяется для установки несущей основы в виде колонн. После установки ступеней к ним добавляют тросы, которые крепятся в потолке. При такой установке создаётся вид отдельного элемента лестничного пролёта, одна сторона которого крепится на стене, а другая держится на подвешенных тросах, крепящихся в потолке.

Для полной безопасности рекомендуется проложить некоторые натяжные элементы для закрытия щелей и зазоров. Перила для консолей приобретаются отдельно и монтируются в стене. При всех монтажных работах следует учитывать ровность и точность размещения всех необходимых элементов, это можно сделать при помощи водяного уровня или натяжения капроновой нитки, а также с помощью самого точного уровнеизмерителя — лазера.

В технике установки консолей не всегда используются подвесные конструкции, и поэтому имеются самостоятельные элементы, которые смогут поддержать вес без основных крепежей. Уход за ними индивидуален, в зависимости от выбранного материала, из которого изготовлена консольная лестница.

Лестница в стиле хай тек обычно выполняется из таких материалов: стекло, дерево, сталь, бетонный, усиленный металлокаркасом, блок, ламинированные панели. Но своими руками устанавливается лишь в том случае, если происходит строительство стены с нуля, когда строитель заранее планирует будущую конструкцию консоли вместо обычной лестницы. Это знание дает монтажнику возможность на совесть выполнить строительство усиленной стены.

Консольные лестницы можно посмотреть на фото и выбрать желаемый для себя вариант. В любом случае, строите ли вы лестницу сами, или приглашаете строителей, учитывайте правила монтажа, строгость измерений и просчетов, качество выбранных материалов.

Монтируется конструкция при строительстве стены. когда свободный край может выходить в помещение на 800 мм, а на 200 мм как минимум ступенька должна быть вмурована прочно в стену. Для улучшения крепежа можно создать тетиву – натяжение на тросах или железных тяжах ступеней к потолку. Очень выгодный вариант для небольших дачных домиков, чердаков, детских, мансард – это винтовая лестница на одном толстом стержне, которая по бокам защищена упрощенными перилами.

Если стена недостаточно жесткая или монтировать лестницу хочется в старом доме, тогда следует обязательно использовать сварной металлический каркас или трубу, на основе которых будут крепиться красивое дерево, стекло или другие варианты ступеней. Каркас врезается в стену, служит опорой, а отделка (пластик, закаленное стекло или дерево) – всего лишь опираются на нее. Гипсокартон или другой отделочный стеновой материал поможет скрыть недостатки стены.

Все виды материалов, из которых только может быть изготовлена консоль, должны хорошо очищаться от грязи и пыли. Деревянные ступени можно время от времени покрывать слоем лака с последующей шлифовкой шерстяной или войлочной тканью, также дерево можно полировать для продления срока службы изделия и для придания блеска и глянца ступеням.

Полезные советы при выборе

Фото консольной лестницы из дерева

  1. При выборе консольной лестницы нужно взвесить все за и против данной технологии и подбирать этот вид лестниц исключительно под ваши условия дома или офиса.
  2. При проведении установки подвесной основы, нужно выбрать определённый уровень натяжки, который удержит лестницу в одном направлении.
  3. При сильной натяжке следует ослабить основную крепёжную систему.
  4. При покупке готовой лестницы стоит проверить наличие деформации ступеней, а также обратить внимание на крепёжную конструкцию, так как в некоторых комплектах она может отсутствовать.

Источники: http://zalezaika.ru/vidy-lestnic/47-konsolnye-lestnicy.html, http://www.domastroim.su/articles/lestnica/lestnica_1416.html, http://fasdoma.ru/vxodnaya-gruppa/lestnicy/konsolnaya.html

lestnica-mpl.ru

конструкция и как сделать монтаж

Консольная лестница – поистине красивое сооружение, которое станет настоящим украшением интерьера в вашем доме и квартире. Внешне она состоит только из ступеней. Нет основы под ними, даже перила присутствуют далеко не всегда. В результат создается ощущение легкости во всей картине.

Складывается ощущение, что по такой лестнице ходить небезопасно, но это не так. Правильное проектирование и последующее точное исполнение проекта позволяет изготовить консольную лестницу, которая будет превосходить стандартную по всем параметрам. Расскажем о ней немного подробнее.

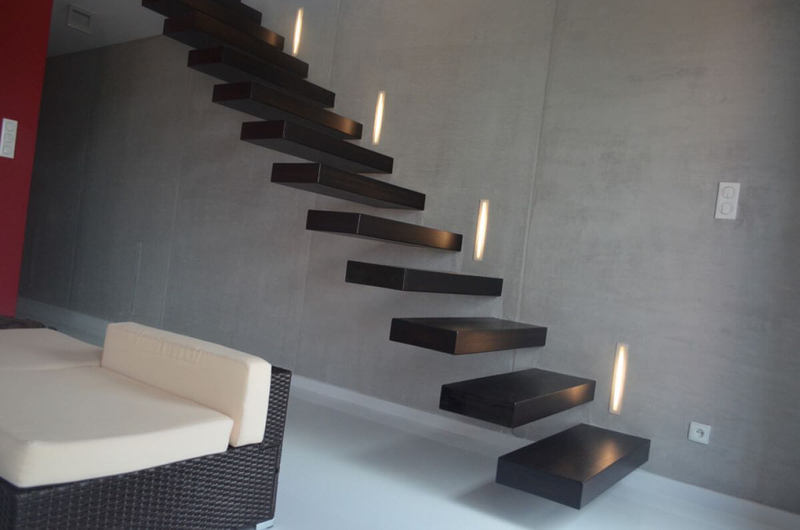

Консольная лестница

Достоинства и недостатки консольных лестниц

У такой конструкции есть масса ярких преимуществ. Именно благодаря этим качествам они продолжают активно набирать популярность. Поговорим о них подробнее.

  1. Яркий, необычный внешний вид, посмотрите на фото! Это сразу бросается в глаза. Утонченная изящная и в то же время строгая лестница станет украшением практически любого интерьера, стоит лишь добавить немного фантазии.
  2. Экономия полезного объема помещения. Расстояние от ступеней до пола можно смело назвать значительным, и его можно использовать по своему усмотрению.
  3. Свет не встречает на своем пути препятствий, особенно если перила отсутствуют или выполнены из закаленного стекла.
  4. Меньший расход материалов. Это очевидное преимущество.
  5. Важное достоинство состоит в том, что каждая ступень представляет собой отдельную конструкцию. Это существенно облегчает ремонт. Достаточно будет лишь заменить поврежденный элемент, не нужно разбирать всю лестницу.

Казалось бы, это идеальный вариант для всех и всегда, но у консольной лестницы есть и недостатки, причем существенные.

  1. Высокая сложность монтажа. Своими руками с первого раза вряд ли получится, особенно если у вас небогатый опыт строительства. Даже профильные компании не предоставляют своим клиентам готовые решения консольных лестниц. Всегда приходится подстраиваться под обстоятельства.
  2. При отсутствии перил безопасность и удобство передвижения по лестнице снижаются. Лучше выбрать альтернативную стандартную лестницу, если в вашем доме есть дети или пожилые люди или снабдить ступени перилами.
  3. Высокая стоимость при заказе в специализирующейся на возведении лестниц компании.

Важно уделить внимание выбору материала. Не стоит отдавать предпочтение скользким поверхностям, лестница и так является достаточно опасным сооружением. По статистике именно здесь происходит больше всего несчастных случаев в доме.

Лучшими вариантами будут:

  • металл;
  • дерево;
  • МДФ;
  • пластик;
  • закаленное стекло.

Консольная лестница

Причем каждый элемент предназначается для разных деталей. Древесина и МДФ – для ступеней. Металл – для креплений ступеней к стене. Пластик – в качестве отделки. А из закаленного стекла можно выполнить ограждения и перила. Есть еще вариант из бетона, но он крайне сложен в исполнении, к тому же, имеет свои дополнительные недостатки (углы крошатся, арматура со временем отслаивается, ступени изгибаются).

Как изготовить?

Ступени могут крепиться на косоурах, больцах, боковом металлическом каркасе и т.д. В любом случае технология изготовления будет довольно сложной, особенно если хотите сделать сами. Чтобы сделать такую конструкцию своими руками, придется немало потрудиться.

Прежде всего, нужен проект лестницы. Важна высокая точность чертежей, от них зависит удобство и безопасность конечного продукта. Проект лучше доверить профессионалам. Практика показывает, что неопытный строитель допускает много ошибок уже на этом этапе. Особенно сложно будет, если лестница винтовая или двухмаршевая. Площадка должна надежно крепиться или вовсе отсутствовать. Представим несколько вариантов монтажа такой конструкции.

Вмуровывание ступеней

Важно, чтобы стены дома были еще не возведены. Только в таком случае у вас получится установить консольную лестницу этим способом. Огромное значение имеет также материал, из которого построена стена.

Если вы выбрали плотные тяжелые блоки или кирпич, это оптимальный вариант. Нужно будет замуровать ступени примерно на четверть от длины свободного края. То есть, если длина ступени должна быть 80 см, то вся она должна иметь длину 100 см, в стену вставляется 20 см.

При возведении стен из керамических блоков придется увеличить глубину залегания ступеней до одной трети от длины свободного края. Худшая ситуация с газобетонными блоками. Нужно будет замуровывать до 70% ступени. Не каждая стена обладает достаточно шириной. Придется выбирать другой вариант крепления.

Анкерное крепление

Отличный вариант для изготовления консольной лестницы своими руками. Он применим даже в том случае, если вы уже возвели стены. Однако вопрос использованного для стен дома материала все еще остается актуальным. Лучшим вариантом остается кирпич ввиду его высокой прочности и плотности. Если вы использовали щелевой кирпич или газобетонные блоки, придется отказаться от анкерного способа крепления.

Сущность метода заключается в применении нескольких опорных площадок для крепления ступеней. Каждая из них жестко крепится уголками к ступени. К стене осуществляется крепление на 4 анкерах 15 см. Расстояние анкеров друг от друга должно быть больше или равно 20 см. В итоге получается достаточно прочная конструкция, способная выдержать эксплуатационные нагрузки.

Консольная лестница

Есть и другие способы крепления, однако два вышеперечисленных являются наиболее распространенными. Именно их часто рекомендуется использовать. А если вы не уверены в надежности получившейся конструкции, можно укрепить ее тросами, прикрепленными к потолку и небольшой (около 5 см) армированной бетонной стеной снизу ступеней. Впоследствии все крепежные элементы можно декорировать, замаскировать или покрыть отделочными материалами.

Консольная лестница – это нечто удивительное. При правильном исполнении она станет настоящей жемчужиной вашего дома или квартиры. Задумайтесь о целесообразности ее возведения!

Консольная лестница Загрузка...

makeladder.com

плюсы конструкции и какое дерево выбрать

В последнее время консольные лестницы набирают популярность, и это неудивительно. Такие конструкции отлично смотрятся в рамках любого стиля. А консольная деревянная лестница хороша тем, что поддается обработке. Можно выполнить конструкцию любой формы простым ручным инструментом.

Основная особенность консольной лестницы – это ее необычный внешний вид. Даже винтовая лестница выглядит более привычно. Будто парящие вдоль стен ступени создают ощущение легкости, невесомости конструкции. Те, кто в первые видит ее, считают ее совершенно ненадежной и небезопасной для передвижения. Это не так.

Консольная деревянная лестница

При правильном проектировании, расчет и исполнении она по безопасности лишь немногим уступает классическому варианту, и то лишь по той причине, что зачастую не имеет перил. В этой статье расскажем об особенностях деревянных консольных лестниц, методах их крепления и применения в разных стилях.

Стоит ли выбрать консольные лестницы?

У таких лестниц есть свои преимущества и недостатки. Подумайте, готовы ли мириться с несовершенствами конструкции за те достоинства, которые она может дать? Сначала о преимуществах.

  1. Необыкновенный внешний вид. Консольная лестница может быть реализована практически во всех стилях. При этом конструкцию из древесины можно обрабатывать, придавать ей почти любую форму.
  2. Экономия полезного объема помещения. Консольная лестница является самой малогабаритной, поэтому очень хорошо экономит пространство. Это особенно ощутимо в небольших комнатах. Поэтому ее снова можно назвать универсальной.
  3. Свет и воздушные потоки свободно перемещаются по дому.
  4. Расход материалов невысок. Их действительно нужно мало по сравнению с возведением стандартной лестницы.
  5. В комнате поддерживается ощущение элегантности, сама конструкция выглядит воздушной.

К сожалению, недостатки тоже есть, и их немало:

  • необходимы крайне прочные крепления, стена должна легко выдерживать такую нагрузку;
  • является не самой удобной в плане эксплуатации;
  • ее сложно спроектировать и самостоятельно возвести;
  • заказ в профильной компании может стать ударом по вашему личному бюджету;
  • если ограждения не используются, безопасность снижается.

Подумайте, стоит ли оно того. Не все из вышеперечисленных недостатков можно нивелировать. К тому же, у вас не всегда получится возвести такую конструкцию в своем доме ввиду использования неподходящих материалов при строительстве здания.

Консольная деревянная лестница

Деревянные консольные лестницы в рамках разных стилей

Консольная лестница применима в большинстве стилей, но с некоторыми оговорками. Некоторые стили предполагают минимализм, строгие формы, а некоторые напротив. Поговорим об этом немного подробнее.

  1. Классический. Классика предполагает теплые тона, это сочетание практичности, привлекательности, довольно строгих форм, но с допущениями декора. Консольная лестница в таком стиле может быть без перил, но сами ступени нужно стилизовать. Можно залакировать древесину, предварительно придав ей округлые формы.
  2. Викторианский. В рамках этого стиля уместна резьба по краям лестницы, можно сделать небольшой загиб внутрь или наружу, отделать дополнительной древесиной.
  3. Кантри. Здесь не место консольным лестницам, так как весь шарм этого стиля старой Америки заключается в перилах. Они вообще могут выполняться из хвороста, найденного в лесу. Важно создать атмосферу фермы.
  4. Неоклассика. Извилистые формы, белый цвет. В рамках неоклассического стиля применить консольную лестницу будет непросто.
  5. Минимализм. Вероятно, нет более подходящего решения для этого стиля, чем консольная лестница. Это само воплощение минимализма: строгие формы, прямые линии, минимум элементов и полное отсутствие декора. Не рекомендуется в рамках этого стиля крепить ступени на стальные тросы.
  6. Модерн. Здесь будет хорошо смотреться винтовая лестница с коваными перилами. Только не применяйте чугун, он слишком тяжелый для такой конструкции.
  7. Ар-деко. Интересный стиль, в рамках которого можно использовать консольные лестницы. Важно, чтобы лестница отличалась изяществом форм, можно добавить узоры краской под лак.
  8. Лофт. Еще один стиль, в котором консольной лестнице самое место. Можно усилить ее снизу армированным бетоном, отделка не нужна, смотреться будет здорово. Древесину лучше состарить специальными составами.
  9. Хай-тек. Древесина применима, но ее нужно будет подкрасить в строгие цвета. Можно добавить закаленное стекло и небольшой алюминиевый профиль в качестве перил.

Таким образом, почти в каждом стиле можно использовать консольную лестницу, но ее формы должны адаптироваться под определенные рамки. К счастью, с древесиной это сделать очень легко.

Какую древесину использовать?

Весьма животрепещущий вопрос. Современный рынок предлагает большой выбор пород древесины, из которых можно сделать что угодно. К тому же, можно использовать древесину не в качестве несущего материала, а лишь для опоры ступени. В этом случае применяется металлический каркас, который замуровывается в стену.

В качестве материала для консольной лестницы подойдут следующие породы древесины:

  • прочный, упругий и богатый дуб;
  • смолистая сосна с характерным запахом;
  • твердый ясень;
  • долговечная и устойчивая к влаге лиственница;
  • красивый с характерными темными вкраплениями бук.

Не стоит прибегать к применению липы, ольхи или ели. Практика показывает, что их лучше использовать в других областях. Их характеристики не так хорошо подходят к лестницам любого характера.

Как правильно сконструировать такую лестницу?

Есть несколько способов надежного крепления консольной лестницы. Напоминаем, что ее возведение – действительно сложный процесс, который иногда не под силу даже опытным строителям. Профильные организации никогда не предлагают клиентам готовых решений таких лестниц, это всегда индивидуальные проекты. Вы можете самостоятельно взяться за инструменты, если уверены в своих силах. В таком случае вы прибегнете к одному из вариантов крепления или к их комбинации.

Вмуровывание ступеней в стену

Если вы используете достаточно прочные материалы (древесина вполне подходит), можно прибегнуть к этому способу крепления. Помните, что стены должны находиться на этапе проектирования.

При использовании для стен плотных тяжелых материалов (кирпич или плотные блоки) необходимо замуровать ступени на глубину около 20 см, свободный край не должен быть длиннее 80 см. Если вы строите стены из поризованных блоков, глубина увеличивается до 30 см. Газобетон вовсе не подходит для обустройства консольных лестниц. Но есть одна хитрость. Можно укрепить конструкцию снизу армированным бетоном, а впоследствии отделать любым удобным способом. Это может быть искусственный камень, художественная штукатурка, плитка – что угодно.

Применение кронштейнов

Отличный вариант при использовании древесины, однако придется использовать дополнительно металлоконструкции. Металлический профиль или труба так же вмуровываются в стену еще на стадии ее возведения. Но теперь ее нужно укладывать на глубину не менее 25-30 см, если для строительства вы используете плотные материалы. Для стены из керамических блоков глубина увеличивается еще на 10 см.

В результате вся нагрузка приходится на металлический каркас. Древесина испытывает меньшее давление на изгиб, что продлевает срок эксплуатации лестницы и делает ее еще более безопасной.

Анкера

Если случилось так, что вы уже возвели стены и только после этого решили построить консольную лестницу, придется использовать этот метод крепления. Он не такой надежный, как два предыдущих, но и здесь можно добиться достаточной прочности. Материал, из которого изготовлены стены, также остается важным. К примеру, щелевой кирпич или поризованные блоки не способны надежно удерживать анкера долгое время. Достаточно скоро такое решение приведет к расшатыванию ступеней и последующему демонтажу или доработке до классического варианта лестницы.

Для монтажа используются опорные конструкции. Они имеют квадратную или прямоугольную форму, крепятся к стене на анкера. Сами анкера должны быть не менее 15 см в длину. Разброс точек опоры для площадки должен составлять не менее 20 см. Таким образом, получится создать достаточно устойчивую конструкцию, способную выдержать вес нескольких человек.

Консольная деревянная лестница

Потолочное крепление

Можно прикрепить лестницу к потолку, пустив металлокаркас вдоль стены в высоту. Он представляет собой сложную сварную конструкцию. К каждой ступени должен крепиться предусмотренный элемент, параллельное крепление осуществляется к перекрытиям. Профили должны соединяться друг с другом. В итоге получается каркас из взаимоподдерживающих элементов.

Метод используется в качестве дополнительного крепления. Хорошо работает вместе со всеми вышеперечисленными способами крепления. Не рекомендуется использовать его как основной крепеж ступеней. Под ступенями также можно оборудовать небольшую поддерживающую бетонную стену. Таким образом, получится максимально надежная конструкция. Отделку можно выполнять только по завершению этапа монтажа.

Выбирайте свой способ, а лучше – используйте комбинацию, чтобы быть уверенным в своей лестнице.

Консольная деревянная лестница Загрузка...

makeladder.com

Консольная лестница для коттеджа. Особенности, виды, материалы

Экология потребления. Усадьба: Нет лестниц более эффектных, чем консольные. Основное их отличие от всех других видов лестниц - особенная привлекательность в любом интерьерном стиле.

Нет лестниц более эффектных, чем консольные. Основное их отличие от всех других видов лестниц - особенная привлекательность в любом интерьерном стиле. Воздушность и парение консольных лестниц - лишь иллюзия: данные системы прочны и надежны, и поэтому конструкции их очень сложны - весь крепеж и несущие элементы искусно спрятаны в конструкциях стен, перекрытий и в деталях самих лестниц.

Подписывайтесь на наш аккаунт в INSTAGRAM!

Консольная лестница для коттеджа. Особенности, виды, материалы

Классические лестницы, имеющие в качестве несущего элемента косоур или тетиву, имеют преимущество в безопасности эксплуатации, кроме того, эти лестницы презентабельны, основательны и солидны. Но современные интерьеры имеют тенденцию к легкости и минимализму, как можно больше воздуха и простора - это несколько противоречит идее правильной массивной лестницы, ограничивающей поле зрения и «съедающей» объем помещения. Консольная лестница для небольших вестибюлей становится удачным решением благодаря компактной конструкции и особому крепежу - непосредственно в стену.

Виды крепления консольных лестниц к стенам:

  • Ступени врезаются в несущую стену на глубину 200 - 400 мм. Глубина врезки зависит от ширины консольного марша и от материала и прочностных свойств стены.
  • Ступени имеют опору посредством специальных кронштейнов, стальных пластин, деталей из швеллера или уголка, больцев, анкерных болтов или декоративных опор.
  • В случаях, когда стена не может обеспечить несущую способность, консольные ступени опирают на рядом стоящих каркас, расположенный как можно ближе к стене и как можно менее заметный. Фиксируют опоры каркаса из швеллерного или уголкового профиля на перекрытия.
  • Как дополнительный крепеж применяют системы потолочных тяжей, одновременно выполняющих вторую функцию - ограждающую. Поручни в таких системах идут как правило, по стене, на которую закреплены ступени.
  • «Висящие» утопленные в стене ступени, отсутствие поручня, перил и балясин любых видов, а также потолочных тяжей и сетчатых ограждений - исключительно интересное решение и радикальный дизайн. Но данный вариант является эксклюзивным не только в контексте интерьерного оформления, а также части повышенной опасности, и применять такие экстремально-каскадерские тренажеры в обычном жилище возможно при особых условиях - как вторую декоративную лестницу. При наличии в доме маленьких детей и людей в возрасте данный вариант лестницы категорически неприемлем.

Консольная лестница для коттеджа. Особенности, виды, материалы

Лестницы со ступенями одной системы крепежа и одной конструкции могут быть выполнены из различных материалов, и это кардинально меняет облик лестницы. Вариантов достаточно много, и главным в выборе являются предпочтения владельцев и их фантазия. Очень распространен вариант закрепленного к стене металлокаркаса, декорированного панелями МДВ или деревом. Эффектны и долговечны ступени из литого бетона или полимербетона. Особое место занимают стеклянные лестницы - невесомые и прозрачные, но отличающиеся завидной прочностью.

Плюсы консольных лестниц:

  • Легкие и компактные конструкции, не создающие препятствий циркуляции воздуха и световым потокам в помещениях
  • Эффектные внешне, настоящая изюминка интерьера
  • Легкость конструкции обуславливает экономию по расходу основных материалов
  • Экономия полезной площади и объема помещения, что очень важно для небольших домов

Минусы консольных конструкций для лестниц:

  • При отсутствии ограждений перемещение по консольной лестнице отнюдь не безопасно, и в любом случае такая лестница в доме - фактор риска и зона повышенного травматизма. Классическая маршевая лестница с ограждением, спроектированная по формулам безопасности по сравнению с консольной конструкцией - образец безопасности.
  • Консольные лестницы часто неудобны для подъема и спуска.
  • Проектирование и расчеты консольных лестниц сложнее, чем классических маршевых, также сложен и монтаж. Самостоятельные расчеты без опыта и специальных знаний вряд ли оправданы. Монтаж своими руками возможен при наличии расчетов, выполненных специалистами по исходным данным - материалы и конструкция несущих стен и перекрытий и т.п.
  • Несущая способность стены должна быть с запасом. Другой вариант - приставной каркас, и в обоих вариантов надежность крепежа должна быть обеспечена.

Консольные лестницы проектируют на первых этапах. Важно определиться, к каким именно ограждающим конструкциям будет закреплена лестница с учетом массы самих ступеней. Деревянные и стеклянные ступени не требуют дополнительного усиления стены, но для бетонных литых ступеней требуется очень прочная опора и дополнительное локальное армирование, если несущая стена проектируется из монолитного железобетона.

Консольная лестница для коттеджа. Особенности, виды, материалы

Консоль с дополнительным элементом на свободном конце даст усиление нагрузки на всю систему лестницы, поэтому таких решений обычно избегают. Основные ошибки при устройстве консольных лестниц связаны с неверным выбором крепления, применение недостаточно надежных узлов и деталей и ошибочное распределение нагрузок. Данные ошибки могут привести к тому, что лестница будет опасна для эксплуатации.

Готовая к установке консольная лестница - редкий и стандартный вариант. Для индивидуальных домов конструкцию такой лестницы делают на заказ, по исходным данным конструкции опорной стены или перекрытия и размерам помещения. Даже при возможности комплектации заводскими узлами креплений и каркаса и выборе модели по каталогу требуются изменения для конкретных помещений. Консольные лестницы относят к нестандартным и штучным изделиям.

Консольная лестница для коттеджа. Особенности, виды, материалы

Другой вид лестниц - винтовые - также могут быть устроены по принципу консольного крепежа. При этом опорный конец ступени закрепляется на основе винтовой лестницы - столб или тяжи, а другой конец остается «парить» в воздухе. Особенность винтовых консольных лестниц - более массивные и надежные опорные столбы. опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru

Материалы для изготовления +Фото и Видео

Деревянные ступени на консольной лестницеВ современном мире существует огромное количество стилей и интерьерных решений, в том числе и лестниц. Сейчас очень распространенным видом является консольная лестница. Это во многом объясняется ее эффектностью и ощущением того, что ее ступеньки висят в воздухе. Однако ее невесомость это только первое впечатление, на самом деле данная конструкция  является прочной и очень надежной.

Особенности консольной конструкции. Главным отличием консольной лестницы является особенность  крепления элементов.  У таких ступенек нет видимой опоры, они со всех сторон открыты.

Это ощущение парения достигается за счет того, что ступени фиксируются лишь с одной стороны к опоре, расположенной в стене. Перила заменяются стеновыми поручнями. Свет распределяется беспрепятственно, т. к. подступеньки отсутствуют и проступи остаются не загроможденными.

Общие сведения

Заметка: Для безопасного использования ступени могут быть укреплены без нарушения общей концепции конструкции с помощью металлических тросов или прутьев, прикрепленными по краю ступенек и потолку. Так, лестница кажется подвешенной.

Можно выделить следующие преимущества таких конструкций:

  • Стеклянные ступени на консольной лестницеЛегкость и компактность;
  • Эффектный вид;
  • Экономия расходов на стройматериалах;
  • Экономится полезная площадь и общий объем пространства, что особенно ценится для небольших комнат.

Тем не менее здесь есть и свои недостатки. За счет того, что на ней отсутствуют какие-либо ограждения она не является безопасной для передвижения, особенно если в доме дети. Также проектирование, расчетная часть, а также монтажные работы очень не простые.

Стена, к которой будет происходить крепление лестницы, должна иметь несущую способность, желательно с запасом. Здесь нужно учитывать массу самих ступеней. Так например, ступени из дерева или стекла не будут нуждаться в дополнительном укреплении стены, а вот литые ступени из бетона потребуют достаточно надежной опоры.

Важно: Еще на этапе проектирования учесть тот факт, что проступь должна выдерживать нагрузку в 150 кг.

Материалы

Для создания воздушной конструкции могут быть использованы следующие материалы:

  • Металлические элементы т. к. металлические ступеньки это редкое явление;
  • Древесина является фаворитами при изготовлении лестниц ;
  • Пластиковые детали для проступней;
  • Бетон. Этот материал также используется, но он является очень тяжелым для этого варианта, требующий армирования каждой детали.

Крепление лестницы к стене

Как уже говорилось, у консольной лестницы нет как таковой опоры, вместо чего есть следующие методы их устройства:

  • Бетонные ступени на консольной лестницеВстроенной нише. В глубину стены на 20-40 см, в зависимости от материала стены и ширины консольного марша, производится врезка ступеней;
  • Ступени крепятся на косоуре — сложной сварной конструкции. Это замена стенового крепления в случае, когда стена имеет небольшую несущий способность . Данный каркас располагается максимально близко к стене и делается как можно менее видимым.;
  • На больцах. Свободной частью проступней, с передачей нагрузки на последующий элемент, до закрепления в пол или потолок;
  • На тросе. Это является дополнительной опорой, заменяющей поручни.Здесь вся нагрузка со свободной стороны ступени передается на потолочное перекрытие;
  • Фиксация к профилю похожа на косоур. Считается наиболее надежным способом, где производится крепление ступенек к профилю, после чего их обшивают гипсокартоном.

Если вы находитесь  еще на этапе строительства кирпичного либо блочного дома, то лучше  выполнить устройство проступней именно в этот момент.

Важно: Расстояние между ступеньками должно составлять одну четвертую часть длины самой ступени.

При устройстве ступенек с использованием кронштейна консольной опоры в стену монтируется консольная опора в виде 1 м трубы. Глубина берется от 25 до 30 см. В этом методе допускается использование массива дерева и древесно-стружчатых плит, т. к. проступь здесь не выполняет роль несущей части и всю нагрузку получает кронштейн.

Способ крепления с помощью анкеров применяется на уже возведенной стене и когда невозможно использовать готовую конструкцию с применением крепежей. Конечно же главным показателем здесь является материал.

Важно: Блочная или кирпичная стена на анкерах не способна выдержать большую тяжесть.

Однако, даже если стена является не прочной, способ есть. Чтобы анкер не вырывало необходимо будет произвести расширение опоры. Для этого используют сварная консольная опора из металла с площадкой.

Фиксация к потолочной поверхности также считается прекрасной альтернативой при небольшой прочности стены. Ступеньки лучше крепить до выполнения отделки. Метод заключается в использовании сверхмощного металлического каркаса, изготовленного из профтрубы или швеллера. Крепления можно выполнять как к потолку, так и к напольному покрытию.

К этой стойке приваривается кронштейн под ступени. Готовую конструкцию отделывают гипсокартоном или выкладывают с использованием легких блоков.

Сложным и требующим проффесионального подхода способом считается фиксация тетивы. Он заключается в привинчивании кронштейна к тетиве, которая фиксируется на перекрытии внушительной опорой или анкером.

Важно: Данное устройство должно быть оснащено сварными фермами с перпендикулярными и диагональными ребрами жесткости. Эта замысловатая структура необходима, чтобы тетива не скатывалась под значительными нагрузками.

Допускаемые ошибки

Так как конструкция консольной лестницы достаточно сложная, проектировщики могут допускать такие ошибки, как:

  • Неверный метод крепления. Нельзя производить фиксирование анкерами на не прочной стене;
  • Ненадежное закрепление кронштейнами к стенной поверхности. К примеру, неподходящие по диаметру стальные анкеры или применялись пластиковые дюбеля. Из-за чего будет происходить расшатывание проступей;
  • Неподходящий материал для поручня. Не рекомендуется применять металлические (кованные, литые) элементы для ограждения потому, что они будут оказывать большое давление на все устройство;
  • Конструкция недостаточно углублена в нише.

В случае не выполнения технологического процесса такая конструкция становится не безопасной для использования.

Готовый вариант консольных лестниц это редкость. Обычно, такая лестница делается под заказ по четким расчетам и размерам. Консольная лестница является нестандартным штучным изделием.

domsdelat.ru

как сделать прочную и удобную

Консольная лестница – это нечто удивительное. Почти невозможное изобретение дизайнеров, которое смогли реализовать талантливые строители. Если вы решили выбрать для себя такую конструкцию – приготовьтесь к сложностям. Но, на наш взгляд, цель оправдывает средства! Консольная лестница на металлическом каркасе в любом виде станет прекрасным дополнением к вашему интерьеру.

Сущность применения консольных лестниц в их необыкновенном внешнем виде. Парящие в воздухе ступени, отсутствие видимых опор – выглядит потрясающе. Именно поэтому дизайнеры так любят экспериментировать с такими лестницами. Расскажем подробнее о возможностях применения металлического каркаса при проектировании и строительстве консольных лестниц.

Консольная лестница на металлическом каркасе

Пространственный металлокаркас

Монтаж лестницы на пространственном металлическом каркасе – один из наиболее распространенных и недорогих вариантов для консольных подъемных конструкций. Металлокаркас состоит из уголка, швеллера, стальной полосы. Впоследствии в качестве облицовки часто используется древесина.

Консольная лестница на металлическом каркасе в любом виде должна задумывать до отделочных работ. Дело в том, что для монтажа применяются сварочные работа на черновой отделке. Сам каркас изготавливается также без отделки. На чистовую отделку придется устанавливать лестницу на косоурах из листовой стали. Несмотря на некоторое неудобство в монтаже, такие лестницы имеют массу преимуществ.

  1. Цена на металлический каркас и последующее возведение будет ниже, чем на строительство любого другого варианта консольной лестницы.
  2. Получается наиболее легкая конструкция, которая не нагружает фундамент. Это не тяжелая каменная или бетонная лестница.
  3. Абсолютная точность в работе. Металл не нужно подмазывать, подгонять по размерам, он не изгибается при незначительном усилии. Очень удобный материал.
  4. Нет необходимости во временных лестницах.
  5. Появляется возможность выбрать отделку даже для нижней части лестницы. При этом богатство отделочных материалов не ограничено. Чаще всего владельцы дома предпочитают МДФ, древесину, пластик, искусственный камень и стекло.

В качестве недостатка можно отметить то, что возможность установки такой лестницы имеется не всегда. Самым неудачным вариантом является деревянный дом. Он постоянно усаживается, значит, ступени лестницы будут деформироваться ос временем. Рано или поздно такая лестница придет в негодность.

Консольная лестница на металлическом каркасе в любом виде – особенности монтажа

Возведение консольной лестницы на металлическом каркасе осуществляется в три стадии. Каждая требует основательного подхода к процессу. Помните, что любая ошибка приведет к очень неприятным последствиям. Вполне возможно, вам придется полностью переделывать металлокаркас, покупать новые детали и снова заниматься сваркой. Ошибки могут привести к перекосу ступеней, низкому удобству эксплуатации, снижению безопасности передвижения, расшатыванию ступеней.

Консольная лестница на металлическом каркасе

На первой стадии необходимо собрать сам металлический каркас. Начинается все с замеров помещения, проектирования лестницы. Необходимо соединить вместе несколько расчетов. В первую очередь, высота лестницы, затем длина марша. После этого рассчитайте количество ступеней. Стандартная ширина ступеней – 300 мм, высота – 150 мм. Уже эта информация поможет вам создать хороший проект.

Сам металлический каркас закрепляется на анкера в стене (конкретный тип соединения выбирается, исходя из материала стены). Каркас жестко закрепляется к стене. Если вы сделали расчеты правильно, а потом в точности выполнили проект, вы получили лестницу, которая абсолютно по всем параметрам лучше стандартной бетонной.

Ко второй стадии стоит переходить только после окончания отделочных работ внутри помещения. Здесь вам предстоит установить сами ступени и подступенки. Затем осуществляется отделка ступеней выбранным материалом. Зачастую строители выбирают древесину, МДФ, пластмассу или стекло. Все зависит от того, в рамках какого стиля вы хотите сделать лестницу и интерьер, в целом.

Третий этап самый простой. Здесь вам будет достаточно установить ограждения и плинтуса вдоль стены. Помните, что консольная лестница может вовсе не иметь ограждений. Если вы все же хотите повысить ее безопасность, стоит рассмотреть целесообразность применения закаленного стекла для этой цели. Оно как нельзя лучше подчеркнет основную особенность консольной лестницы – легкость и воздушность.

Альтернативный вариант применения металлокаркаса

Потолочное крепление – интересный вариант надежного крепления консольной лестницы. Лучше использовать его в комбинации с анкерным креплением на опорах самих ступеней. В таком случае получится наиболее надежная и долговечная конструкция. Расскажем подробнее, как именно это должно выглядеть.

Изначально выясните, из какого материала выполнена стена, к которой вы хотите прикрепить ступени. В идеале она должна состоять из кирпича или другого плотного материала. Хуже всего варианты из газобетона. Такая стена на практике демонстрирует полную неспособность удерживать анкера в течение длительного времени.

Ступени крепятся на опор. Сами опоры имеют по 4 точки крепления к стене с разбросом около 20 см или больше. Анкера стоит использовать длиннее 15 см. После прикрепления монтируется сам прочный металлический каркас. Он должен состоять из множества элементов, каждый из которых крепится к ступеням и перекрытию.

Важно соединить элементы друг с другом таким образом, чтобы они поддерживали друг друга. Каркас монтируется вдоль стены во всю высоту помещения. Все строительные работы рекомендуется выполнять до отделки. Каркас маскируется за отделочными материалами. Лучше использовать листовой материал, чтобы креплений консольной лестницы не было видно вовсе.

Еще один вариант крепления такой лестницы — на металлических профилях. Однако здесь ситуация еще сложнее. Проектировать нужно еще на том этапе, когда стены дома не возведены. И многое зависит от материала стены. Если использован кирпич, необходимо углубить профили в стену на расстояние около 30% от длины свободного края ступени. И сверху должно быть не менее 10 рядов кладки.

Консольная лестница на металлическом каркасе

При монтаже металлических профилей в стену из керамических блоков расстояние увеличивается до 50%. В газобетон лучше углубить на 70% и при этом укрепить снизу бетонной стеной или дополнить креплением к потолку на металлическом каркасе или тросах. Может возникнуть проблема следующего характера: недостаточная ширина стены. Придется выбирать другой тип крепления или увеличивать стену. Разные материалы – разные технологии.

Консольная лестница на металлическом каркасе Загрузка...

makeladder.com

Related Post
