Требования к приборам учета и их установке

Приборы учета — совокупность устройств, обеспечивающих измерение и учет электроэнергии (измерительные трансформаторы тока и напряжения, счетчики электрической энергии, телеметрические датчики, информационно — измерительные системы и их линии связи) и соединенных между собой по установленной схеме.

Счетчик электрической энергии — электроизмерительный прибор, предназначенный для учета потребленной электроэнергии, переменного или постоянного тока. Единицей измерения является кВт*ч или А*ч.

Расчетный счетчик электрической энергии — счетчик электрической энергии, предназначенный для коммерческих расчетов между субъектами рынка.

Для учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.

Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) сетевой организации и потребителя. В случае если расчетный прибор учета расположен не на границе балансовой принадлежности электрических сетей, объем принятой в электрические сети (отпущенной из электрических сетей) электрической энергии корректируется с учетом величины нормативных потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности электрических сетей до места установки прибора учета, если соглашением сторон не установлен иной порядок корректировки.

Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

Не разрешается устанавливать счетчики в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.


Требования к расчетным счетчикам электрической энергии

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу сетевой организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках — с давностью не более 2 лет.

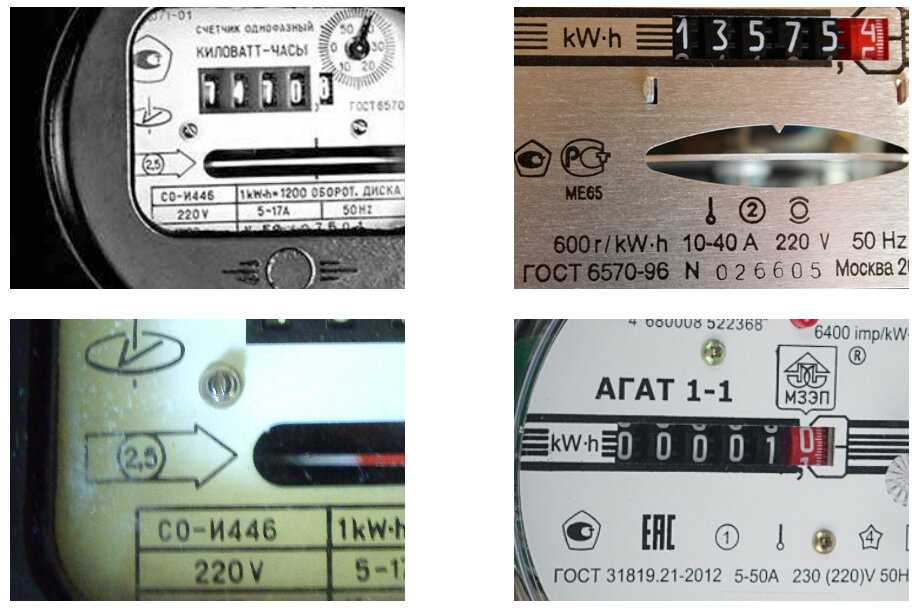

Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. В соответствии с разделом «Правила организации учета электрической энергии на розничных рынках» «Основных положений функционирования розничных рынков электрической энергии», утвержденных Постановлением Правительства РФ от 04.05.2012 № 442, требования к контрольным и расчетным приборам учета электроэнергии, в зависимости от групп потребителей, должны быть следующими:

Объект измерений

Классы точности, не ниже, для:

Прибор учета
активной энергии 		Прибор учета
энергии 		Трансформатор
тока 		Трансформатор
напряжения

Объекты сетевых предприятий

Линии электропередачи 220 кВ и выше 0,2S 0,5 (1,0) 0,2S 0,2
Линии электропередачи и вводы 35 — 110 кВ 0,5S 0,2S* 1,0 0,5S 0,5
Линии электропередачи и вводы 6 — 10 кВ с присоединенной мощностью 5 МВт и более 0,5S 1,0
0,5S 		0,5
Отходящие линии и ввода 0,4 кВ 0,5 1,0 0,5 -

Объекты потребителей электрической энергии

Потребители мощностью 100 МВт и более 0,2S* 0,5 (1,0) 0,2S* 0,2*
Потребители мощностью >670 кВт (до 100 МВт) 0,5S 1,0 0,5S* 0,5
Потребители мощностью <670 кВт при присоединении:
  • к сетям 110 кВ и выше
 0,5S 1,0 0,5S* 0,5
  • к сетям 6 — 35 кВ
 0,5S* 1,0 0,5S* 0,5
  • к сетям 0,4 кВ с присоединенной мощностью >150 кВА
 1,0* 2,0 0,5 -
  • к сетям 0,4 кВ <150 кВА
 1,0* — 0,5 -
Потребители — граждане 2,0 — 0,5 -
* — при новом строительстве или модернизации.
  • Для потребителей, присоединенная мощность которых превышает 670 кВт, устанавливаются приборы учёта, позволяющие измерять почасовые объёмы потребления электрической энергии, класса точности 0,5S и выше.
  • Для потребителей, присоединенная мощность которых не превышает 150 кВ•А, должны использоваться ПУ, позволяющие учитывать приём активной электроэнергии не менее чем по 4 тарифам. Для присоединений, работающих в реверсивных режимах, выбираются приборы учёта с возможностью фиксации количества электроэнергии по приёму и по отдаче.
  • Для потребителей, присоединенная мощность которых превышает 150 кВ•А, учёт должен осуществляться по активной и реактивной электроэнергиям (для реверсивных присоединений — по приёму и отдаче) не менее чем по 4 тарифам.
  • Для потребителей, присоединенная мощность которых превышает 670 кВт, для измерения почасовых объёмов потребляемой электроэнергии, а также для потребителей с любой присоединённой мощностью, рассчитывающихся по двухставочным тарифам и одноставочным тарифам, дифференцированным по числу часов использования заявленной мощности, с целью измерения и регистрации фактических значений мощности и определения годового числа часов использования заявленной мощности, вновь устанавливаемые ПУ должны быть электронными, с энергонезависимой памятью, позволяющей хранить профиль нагрузки, настроенный на 30 минутные интервалы. Глубина хранения профиля мощности не менее 35 суток. ПУ должны иметь функцию резервного питания.

Схемы подключения электросчетчиков*

Схема подключения однофазного электросчетчика

Схема подключения трехфазного электросчетчика к трехфазной 3-х или 4-х проводной сети

Схема подключения трехфазного электросчетчика с помощью трех трансформаторов тока к трехфазной 3-х или 4-х проводной сети

Схема подключения трехфазного электросчетчика с помощью трех трансформаторов тока и трех трансформаторов напряжения к трехфазной 3-х или 4-х проводной сети

* — представленные выше схемы подключения электросчетчиков являются типовыми и могут отличаться в зависимости от завода-изготовителя и места установки. При установке электросчетчика необходимо руководствоваться паспортом завода-изготовителя на данное изделие.


Требования к измерительным трансформаторам

Класс точности трансформаторов тока и напряжение для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5.

Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.

Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, отдельно от цепей защиты и совместно с электроизмерительными приборами.

Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается.

Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.

Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения при питании от трансформаторов напряжения класса точности 0,5. Для обеспечения этого требования допускается применение отдельных кабелей от трансформаторов напряжения до счетчиков.

Трансформаторы напряжения, используемые только для учета и защищенные на стороне высшего напряжения предохранителями, должны иметь контроль целости предохранителей.

При нескольких системах шин и присоединении каждого трансформатора напряжения только к своей системе шин должно быть предусмотрено устройство для переключения цепей счетчиков каждого присоединения на трансформаторы напряжения соответствующих систем шин.

На подстанциях потребителей конструкция решеток и дверей камер, в которых установлены предохранители на стороне высшего напряжения трансформаторов напряжения, используемых для расчетного учета, должна обеспечивать возможность их пломбирования. Рукоятки приводов разъединителей трансформаторов напряжения, используемых для расчетного учета, должны иметь приспособления для их пломбирования.
