Правила кладки углов из кирпича

Содержание

• 1 Схема кладки углов кирпичных стен
• 2 Кладка угла в 1,5 кирпича
• 3 Кладка угла в 2 кирпича
• 4 Организация рабочей зоны

Схема кладки углов кирпичных стен

Кладку углов стен – выполняют квалифицированные каменщики, с достаточным опытом работы. Ведь от качества возведения углов зависит и будущие стены дома. По этой причине к разбивке углов дома, а потом и при возведении, необходимо подойти со всей ответственностью.

Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трёхчетвертки.

Каменщики готовят их непосредственно на рабочем месте. Для четвёрток, трёх четвёрток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Трёхчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой – наружу.

В основном при закладке углов применяют однорядную (цепную) или многорядную систему перевязки кладки, которая менее трудоёмка по сравнению с однорядной.

Последовательность кладки углов и ограничений стен показана на рисунках.

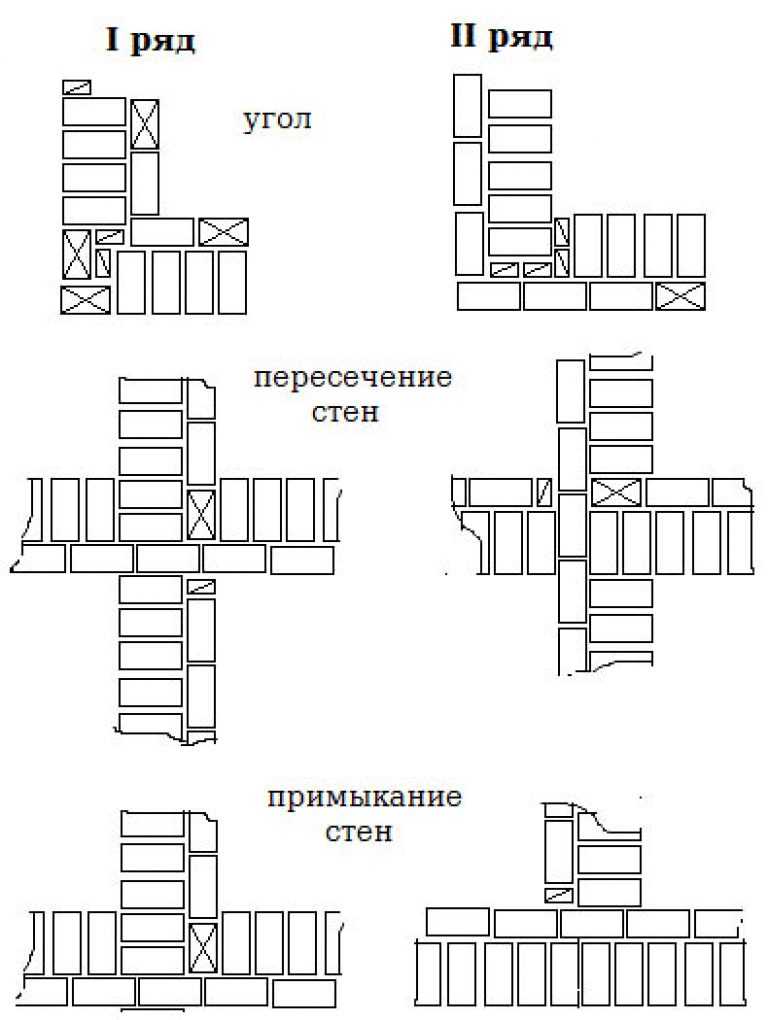

Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич. Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.Подробности Категория: Кирпичная кладкаСоздано: 24 декабря 2009 Просмотров: 15683 У вас нет прав для отправки комментариевПри возведении кирпичных стен особое внимание следует уделить правильной кладкеуглов будущей постройки. Именно углы служат основой возведения кирпичных стен. И не важно, строители вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.В начале строительства в углах по отвесу устанавливают порядовки.

Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.В статье Как сделать кирпичные стены для баниуже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладкивы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:Кладка угла в 1 кирпичНаиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.

Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:

Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича  (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Чем утеплить стены бани из пеноблоков?

Ранее мы уже писали о возведении бани из пеноблоков, где рассмотрели несколько вариантов планировки и посмотрели, как выполняется кладка блоков из этого современного материала, набирающего в последнее время популярность при строительстве бань. Пеноблоки в… Читать…

Какие выбрать дрова для бани?

Многие при заготовке дров задаются вопросом – из какой древесины дрова предпочесть? Какое дерево не гниет при хранении и отдает больше тепла при горении? На что ориентироваться при заготовке дров для бани?Давайте попробуем разобраться, какие сорта дерева… Читать…

В последнее время все большей популярностью пользуются фундаменты, возводящиеся по шведской технологии и позволяющие значительно сэкономить на строительстве надежного основания для будущей постройки – будь то дом, баня или любое другое сооружение, где нужно… Читать…

Когда строятся кирпичные объекты, независимо от его назначения и типа, к примеру, дом или забор, всегда возникает вопрос, связанный с правильной кладкой угла.Именно от того, насколько качественно выполнена кирпичная кладка углов, определяется возможность ровной кладки самой стены, крепость и устойчивость сложенного объекта.Фото красивой угловой кладкиСовет: Если Вы выступаете в роли начинающего каменщика, то следует перед непосредственно работой выполнить пробную, «сухую», кладку, то есть без использования раствора. Иначе цена ошибки превысит экономию.Чтобы перевязать швы кладки в таких местах как вертикальные ограничения, места примыкания и пересечения стен. И конечно там, где выполняется кладка кирпичная углов, нужны неполномерные кирпичи.Это материал в одну четверть, половину и три четверти от целого.

Для их получения обычно используют материал, у которого отбиты углы или есть какие-либо другие дефекты. Делается это ради экономии.Одним из качеств каменщика является умение, состоящее в точном определении размера такого неполномерного кирпичаи в правильном его отрубании.В противном случае, если такой материал будет иметь неточные размеры, произойдет нарушение перевязки швов, увеличение расхода раствора. Все это приведет к снижению прочности кирпичнойкладки.Неполномерный материал и его условные обозначенияНа следующем рисунке показано, как можно рубить и тесать кирпич, соответственно, инструкция по рубке кирпича своими руками:Для правильного определения длины неполномерного брикета, ручка молотка содержит специальные зарубки, которые соответствуют длине необходимых частей. Линия, по которой кирпич будет обрубаться, отмечается лезвием молотка.Потом делается насечка, для чего наносят удары молотка по ложку с двух сторон.Затем, с помощью сильного удара кирпич перерубается согласно отмеченной линии.Внимание: В процессе рубки, направление молотка при ударе, должно быть перпендикулярно ложку.Иначе у полученного брикета будет косой торец.При необходимости рубки вдоль, сначала наносятся несильные удары по всем четырем плоскостям, после чего совершается сильный и короткий удар по линии обрубки.Как правильно обрубить материалУгловая кирпичная кладкаУгловая кладка делится на два типа, в зависимости от использования метода перевязки.Однорядная перевязкаКогда используется однорядная перевязка, решая вопрос о том, как выложить угол из кирпича, выполняют следующие действия:Необходимо через основную стену и до лицевой стороны пропустить кладку примыкающей стены.

Она заканчивается трехчетвертным или тычковым материалом, если применяются четверки или трехчетверки.В следующий ряд к ложкам основной стены укладывают ряд стены, которая примыкает. Следующие действия совершаются попеременно.Конструирование углов с использованием однорядной перевязкиМногорядная перевязкаДействия следующие:Первый ряд выкладывается так же, как и осуществлялись действия во время однорядной перевязки, правда только в том случае, если толщина стен исчисляется в целых кирпичах. Обращается внимание на то, что забутка второго ряда выкладывается кирпичами, а внутренняя и наружная верста – ложками.Если толщина стен не кратна кирпичу, то тычки первого ряда выкладываются наружу фасада, а тычки второго ряда смотрят внутрь помещения, а значит, ложки соответственно располагаются наружу.Далее, третий и вплоть до шестого ряда, выкладываются только ложками. И при этом выполняется перевязка вертикальных поперечных швов либо на четверть, либо на половину брикета.После того, как уложен шестой ряд, цикл повторяется, начиная с первого пункта.Совет: В том случае, если нагрузки на стену будут небольшими, то на участках, где располагаются окна, забутку можно заполнить либо половинками, либо кирпичным боем. Также может использоваться угловая плитка под кирпич.Многорядная перевязка угла в 1,5 кирпичаМногорядная перевязка угла в 2 кирпичаНекоторые нюансы угловой кладкиНужно сказать, что вертикальное ограничение задается в первых двух рядах, выкладываемых трехчетверками, начинающими и первый, и второй ряд.

Для остальных ложковых рядов у ограничений чередуются. Из них кладется ложком неполномерный кирпич с целым, при этом ложки должны перекрываться на половину кирпича.Прямой угол выкладывают с использованием четвертных и трехчетвертных кирпичей. Начинается угол с двух трехчетвертных, при этом каждый из них кладется ложком в направлении внешней версты соответствующей стены.

Между тычковыми и трехчетвертными брикетами появившийся промежуток заполняется четвертными.Забутка следующего ряда обычно выполняется тычками, а версты – ложками. После этого делают перевязку вертикальных швов, при этом применяются ложковые ряды.Если же происходит примыкание внутренней стены к внешней,используя двойной силикатный кирпич М 150, то такое примыкание выполняют как однорядную или многорядную штрабу. Поэтому через каждые метр или полтора закладывается стальная сетка.Штрабы для примыкания стенНужно помнить, что угловая кладка (неважно, какой строительный кирпич использовался) должна быть обязательно вертикальной.

Для проверки вертикальности стоит использовать отвес, так как вертикаль он показывает лучше, чем строительный уровень. Иначе угол может быть завален и при наличии большой нагрузки возможно заваливание на бок всей стены.Для того же самого возможно использование прямого металлического уголка, который прикрепляется нижней частью самое меньшее к пяти кладочным рядам. И тогда выравнивание вертикали займет у Вас гораздо меньше времени.ВыводК угловой кладке стоит отнестись очень ответственно, потому что от ее выполнения зависит то, какими ровными, красивыми и устойчивыми будут ваши стены.В представленном видео в этой статье Вы найдете дополнительную информацию по этой теме.

Дата: 16-01-2015Просмотров: 433Комментариев: Рейтинг: 41

Укладка кирпичей в углах здания — очень важный и ответственный процесс.

При строительстве дома выгонка углов доверяется наиболее квалифицированным и опытным каменщикам. От того, насколько ровно будут выложены углы и правильно выполнена в них перевязка рядов, напрямую зависит прочность и ровность выложенных кирпичных стен. Если кладка углов не будет строго вертикальной, то она не только будет смотреться некрасиво, но и, скорее всего, завалится, потянув за собой стену.

Способы кладки кирпича.

Поэтому нужно тщательно выверять и контролировать все этапы работы, начиная от разбивки, качества укладываемого материала (для углов нужен только отборный материал, без трещин, щербинок, сколов и других дефектов) и перепроверяя вертикаль через каждые 2-3 уложенных ряда.

Организация рабочей зоны

Схема кладки кирпича.

Качественная кирпичная кладкабудет сильно затруднена без правильной организации рабочей зоны.

В эту зону входит сам строящийся дом из кирпича, и площадь в пределах 2,5-3 м от выгоняемых стен, на которой будут размещены нужные инструменты и материалы. Если зона будет меньше, вам постоянно будет что-то мешать в работе, если сделать ее больше, то подносить материалы будет далеко и неудобно. В обоих случаях это заметно скажется на темпах строительства дома из кирпича.

Рабочая зона делится на три части. Первая, в пределах 0,5 м, это пространство, которое будут занимать строительные леса.

В этих пределах не должно быть ни больших куч материалов, ни ведер с раствором, ни громоздких инструментов. Вторая, приблизительно 1,5 м, зона материалов и инструментов. Третья, 0,5-1 м, это буфер между первой и второй зонами, главной задачей которого является обеспечения свободной и бесперебойной доставки материалов к строящемуся дому.

Разновидности кладки стен из кирпича.

Качественная кирпичная кладка углов будет невозможной, если не будет в наличии хотя бы одного из нужных инструментов:

кельма;расшивка;емкость для приготовления раствора;емкость для подачи раствора на кладку;шабровка;молоток-кирка;строительный уровень;рулетка;отвес;угольник.

Выполняя работы, особенно когда придется подняться на строительные леса, нужно соблюдать предельную осторожность. Малейшая небрежность или самонадеянность может стать причиной серьезных травм.

Вернуться к оглавлению

Поскольку кирпичная кладка углов, как части стен, всегда начинается с укладки первого ряда на цоколь, до ее начала лучше отбить шнуром внешние границы стен. Очерчивая границы, нужно обязательно проследить, чтобы пересекающиеся линии образовали углы строго в 90º. Также шнуром нужно выверить диагонали.

Система перевязки кирпичной кладки.

Начинать кладку дома из кирпича, особенно тем, кто не имеет достаточного опыта, следует с пробной раскладки. Т.е. просто разложите кирпичи первого ряда на цоколе, на расстоянии 10 мм друг от друга, не садя их на раствор. Так вам будет видна вся картина, где и какого размера нужно делать вставки, поскольку выполнить кладку только из целых кирпичей, без вставок четвертинок, половинок и трехчетвертинок, не сможет даже самый опытный и квалифицированный каменщик.

Особенно будьте внимательны при кладке углов.

Сложность этой строительной операции заключается в том, что приходится класть вставки, выполненные из четвертинок и трехчетверток. Поэтому в углах лучше пробную раскладку выполнить на высоту 3-4 рядов, при этом поэкспериментировать, как лучше выполнить перевязку вертикальных швов. И только полностью оценив ситуацию и запомнив расположения кирпичей, можно браться за работу.

Приступая к работе, цоколь желательно смочить водой. Если этого не сделать, цоколь потянет влагу из положенного на него раствора. Сам раствор кладется на цоколь кельмой, при этом следите, чтобы полоска в 15-20 мм от внешнего края цоколя оставалась свободной.

Вернуться к оглавлению

Схема перевязки продольных швов.

Сначала берутся два кирпича (или кирпич и вставка) и укладываются в углу в прижим на раствор.

Уложенные, они должны образовать прямой угол. Рукояткой кельмы слегка пристукните их, а затем заполните промежуток между ними раствором. Обязательно выверите горизонтали с помощью уровня.

Дальше кладка выполняется по выбранной схеме. Толщина горизонтальных швов между рядами после затвердевания раствора не должна превышать 10-15 мм, вертикальных швов между отдельными кирпичами — 6-8 мм.

В каждую сторону угла нужно положить по 3-4 кирпича, обязательно контролируя ровность их горизонталей и вертикалей. Затем, соблюдая схему перевязки, сверху укладывается 2 ряд, потом 3 и т. д.

Не следует забывать и про выравнивание швов. Оно выполняется при помощи шабровки и расшивки, пока раствор еще мягкий. Самый простой способ — слегка утопить швы в кладку, для чего достаточно просто провести по ним расшивкой, а излишки раствора стереть со стены.

Направление работы особенного значения не имеет, выполняйте ее так, как вам удобнее. Для правшей лучше выгонку дома из кирпича вести справа налево, для левшей — наоборот. Если работает бригада каменщиков, то одновременно выгоняются 5-6 рядов во всех 4 углах, а затем ряд за рядом наращивают стены, соблюдая первоначальный разрыв (углы должны опережать стену на 5-6 рядов) до завершения работы.

Колодцевая кирпичная кладка стен по системе А.С. Власова.Но в одиночку с таким объемом работ одновременно не справится. Поэтому используйте следующий порядок: сначала на нужную высоту выгоните 2 угла, затем положите 1-2 ряда кирпичей между ними, выгоните 3 угол и соедините его таким же количеством рядов со 2, затем выгоняйте 4 угол и соедините его с 3 и с 1 углами.

И так продолжайте работу, за каждым кругом поднимая стены дома из кирпича по всему периметру на 1-2 ряда, пока кладка не будет завершена.При выгонке углов вам неизбежно придется делать ступенчатые обрывы, т. н. штрабы.

Частью это будет из-за того, что придется использовать урезанные кирпичи — вкладки, частью — чтобы обеспечить в будущем более прочное соединение углов и стен.Для будущего дома из кирпича чрезвычайно важно, чтобы углы получались прямыми и строго вертикальными.Угол проверяется угольником, кирпич должен плотно примыкать к нему. Вертикальность углов, особенно выше 7-8 рядов, контролируется с помощью отвеса, а горизонталь — с помощью строительного уровня.

Профессионалы делают измерения через каждые 4-5 рядов, но если у вас нет достаточного опыта, не ленитесь делать их почаще.Вернуться к оглавлениюДля придания кирпичной кладке прочности делается перевязка ее продольных, поперечных и вертикальных швов.

Во всех схемах используются не только целые кирпичи, но и вставки из четвертинок, половинок и трехчетвертинок.Для изготовления неполномеров пользуются молотком-киркой. Для их изготовления лучше брать кирпичи с дефектами. Укладываются такие неполномеры всегда отколотым краем внутрь кладки, чтобы целая сторона всегда смотрела наружу стены.

Изображение 1. Кладка прямых углов: а — стены в 2 кирпича; б — стены в 2.5 кирпича.Продольные швы — это швы, идущие вдоль горизонтали. Их перевязка необходима, чтобы равномерно распределить возникающие напряжение по всей ширине стены.

К тому же перевязка не позволяет кирпичной кладке разделяться на еще более тонкие слои.Перевязка выполняется рядами, выложенными поперек основного направления кладки. Такие ряды называются тычковыми и укладываются из расчета 1 тычковый на 4-5 рядов обычной кладки, хотя возможны и другие варианты.Поперечные и вертикальные швы — это швы между кирпичами внутри кладки. Их перевязку делают для придания кирпичной стене монолитности.

Перевязка поперечных швов выполняется в основном ложковыми рядами, такими, в которых кирпичи укладываются длинной стороной вдоль направления кладки со сдвигом каждого вновь укладываемого ряда на четверть или полкирпича по отношению к уже уложенному.Но существуют варианты постройки дома из кирпича, в которых перевязка поперечных швов выполняется тычковыми рядами. На практике поперечные швы чаще всего перевязывают с применением обоих способов. Вертикальные швы отдельно не перевязываются, при правильно выполненной кладке их перевязка получается автоматически.Существуют три основные схемы перевязки швов, различающиеся по ширине: однорядная (она же цепная), трехрядная и многорядная.Поскольку углы дома из кирпича выгоняются с опережением кладки стен, то небрежность или ошибка в выполнении выбранного способа перевязки в углах почти всегда приводит к появлению продольных, поперечных или вертикальных — в зависимости от способа кладки и допущенной ошибки — трещин в стене.

Вернуться к оглавлению

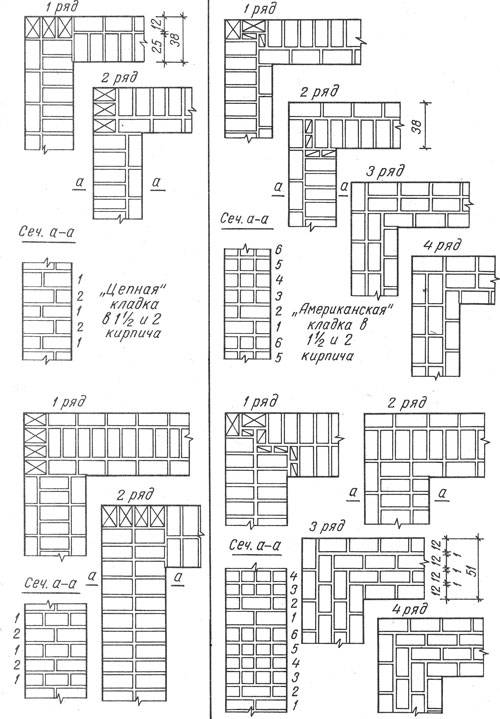

Изображение 2. Многорядная кладка углов: а — стен толщиной в 2 кирпича; б — стен толщиной в 2.5 кирпича.Какая бы схема перевязки швов ни применялась, есть одно общее правило: стену нужно начинать и заканчивать тычковым рядом. Поэтому, учитывая такое важное значение тычковых рядов для качества и надежности стены, для них нужно брать только целые кирпичи.Самой прочной, но и самой трудоемкой считается однорядная кладка, в которой посменно чередуются тычковые и ложковые ряды.

При использовании этой кладки требуется большое количество вставок из трехчетверток, поэтому выполнить ее может только каменщик достаточно высокой квалификации.Выгонка углов по этой схеме выполняется так: первый ряд выкладывают полностью целыми кирпичами и заканчивают его двумя вставками трехчетверток, которые послужат окончанием одной стены и началом другой, первый ряд которой присоединяется к уложенному под прямым углом (изображение 1: а — выгонка в 2 кирпича, б — в 2½ кирпича).Во втором ряду ряды меняют местами: на тычковый ложится ложковый, и наоборот.

Таким образом ряды чередуются до полного завершения работ. При такой перевязке получается, что выложенные ложки угла одной стены становятся тычковыми для угла другой, при этом торцевыми становятся две ложковые вставки трехчетверток. В этой схеме перевязки не нужны четвертинки и половинки, но понадобится большое количество трехчетверток.Многорядная кладка считается менее трудоемкой по сравнению с однорядной.

При ее применении стены вертикально ограничивают, выкладывая в начале первых двух рядов трехчетвертки. В дальнейшем при выгонке дома из кирпича у ограничений чередуют в ложковых рядах целые и неполномерные кирпичи, при этом во время кладки ложковые ряды должны перекрывать ниже уложенные на полкирпича.Выгонку углов начинают с двух трехчетверток, выходящих ложком наружу сопредельной стены.При этом между тычками и трехчетвертками образуется промежуток, который заполняют четвертками. Выполняя второй ряд, кирпичи меняют местами: забутку выполняют тычками, а версту — ложками.

Следующие ряды выгоняют, перевязывая вертикальные швы (изображение 2: а — выгонка в 1 кирпич, б — 1½ кирпича, в — 2 кирпича). Трехрядная кладка является разновидностью многорядной. Ее особенность в том, что чередуются тычковый и три ложковых ряда. Это единственная схема перевязки, при котором допускается совпадение вертикальных швов во всех 3 ложковых рядах.Четкое знание того, что и как нужно делать, правильно выполненные необходимые расчеты, а также трудолюбие и ответственность — это те 4 столба, которые непременно приведут вас к успеху в таком непростом деле, как выгонка углов дома из кирпича.Прямых вам углов и ровных стен! Удачи!

Источники:

• kamenschik.info
• russkaya-banja.ru
• klademkirpich.ru
• ostroymaterialah.ru

Виды кирпичной кладки с фото и названиями — IVD.ru

Кирпич — надежный и универсальный материал для возведения любых зданий, в том числе и дачных построек. От выбора самого стройматериала и его укладки зависит безопасность и прочность будущих стен. Разбираемся, какие виды кирпичной кладки существуют: от терминов к практике.

Всё, что нужно знать о разновидностях кладки

Общие принципы
Толщина
Виды и особенности перевязки
— Цепная
— Многорядная
— Трёхрядная
— Армированная
— Облегченная
Техника работы
Расшивка

В работе с любым строительным материалом важна аккуратность, точность и чёткое соблюдение правил. Кирпич — не исключение. Перед тем как приступать к разбору способов выкладки, предлагаем разобраться с профессиональной терминологией.

Важные термины

• Две самые широкие плоскости искуственного камня (сверху и снизу) называются постелью.
• Ложок — вертикальная длинная сторона. Она бывает лицевой и торцовой.
• Две самые маленькие по площади стороны называются «тычок».

Существуют три базовых правила работы. Следование им — залог безопасности и надежности дома, а ошибки чреваты трещинами и скорым разрушением постройки.

Базовые правила работы

1. Каждый элемент должен стоять строго параллельно соседнему, как по горизонтали, так и по вертикали. Это связано с физическими особенностями материала: он легко переносит нагрузку в виде сжатия, однако не терпит изгиб. Максимально допустимый угол в укладке — не более 17 градусов.
2. Ложки и тычки должны быть соединены продольными и поперечными швами. Две системы — залог прочности всей конструкции.
3. Из предыдущих двух правил следует третье, главное: продольные швы должны располагаться строго параллельно. То же касается и поперечных. А обе системы должны быть перпендикулярны друг другу.

ShutterStock

Перед тем как определить вид кирпичной кладки, нужно понять толщину кирпичной кладки — это ширина будущих стен (с учетом бетонных прослоек). Она зависит от типа здания и целей эксплуатации.

• Половина — толщиной 120 мм. Подойдет при возведении перегородок, заборов и декоративных элементов зданий.
• В один — толщина 250 мм. В основном применяется в строительстве гаражей, летних кухонь, заборов и так далее.
• Полтора, толщина 380 мм. Самый популярный вид, подойдет для небольшого строения в один, максимум — три этажа.
• Два бруса, 510 мм. Чаще всего используют для создания несущих конструкций, а также при строительстве многоэтажных зданий.
• Наконец, толщина в два с половиной — 640 мм. Её также используют для возведения несущих стен в многоэтажных зданиях. Такие конструкции должны выдерживать огромный вес, но в строительстве задействованы редко — экономически это нецелесообразно.

Размер обыкновенного кирпича у всех производителей стандартизирован: одинарный — 250 х 120 х 65 мм, полуторный или модулированный — 250 х 120 х 88 мм. Однако реальность такова, что изделия разных компаний могут отличаться на пару миллиметров, поэтому комбинируют элементы таким образом крайне редко. При покупке стоит обращать внимание и на ровность изделий. Даже небольшие сколы и неровные грани могут привести к неправильному распределению нагрузки, в результате чего будут образовываться трещины.

Автор: Анастасия Хрипункова

Автор: Анастасия Хрипункова

Автор: Анастасия Хрипункова

Автор: Анастасия Хрипункова

Автор: Анастасия Хрипункова

Ещё один профессиональный термин, используемый каменщиками — перевязка. Это схема размещения материала, порядок их укладки. Благодаря ей все элементы связываются в единое целое, монолитную массу с равно распределённой нагрузкой. Перевязка осуществляется за счет смещения на половину или четверть камня.

• Если элементы расположены тычком наружу, такой ряд называется тычковым. Тогда видна только самая маленькая грань камня.
• Ложковый — ряд, в котором все элементы повернуты длинной гранью — ложком.

Автор: Анастасия Хрипункова

Instagram @brick_building_

Автор: Анастасия Хрипункова

Pexels

Существует три основных варианта перевязки швов. Рассмотрим каждый вид кирпичной кладки с фото и названием.

Однорядная

Её ещё называют цепной. Смысл в последовательном чередовании рядов тычка и ложки. Такая перевязка применяется для возведения черновых построек, когда в дальнейшем планируется облицовка. Подходит как для наружных, так и для внутренних несущих стен. А ещё такая декоративная укладка чаще всего встречается в оформлении интерьера.

• Первый и последний уровень обязательно укладываются тычками.
• Продольные швы сдвигаются на полкирпича, поперечные — на четверть.
• Вертикальные швы не должны совпадать с верхними и нижними, камни перекрывают их.

Такая перевязка считается трудной в работе, но вместе с тем и самой надежной.

Автор: Анастасия Хрипункова

Pixabay

Многорядная

Это способ возведения наружных и внутренних стен. Схема такая: шесть рядов кладут торчками (для одинарного кирпича), перевязывают их ложковым рядом. Если камень модульный, торчковых рядов будет пять.

• Первый и последний ряд обязательно делают тычковым.
• Ложки перевязывают со сдвигом на полкирпича, вне зависимости от толщины укладки.
• Тычки седьмого ряда на четверть перекрывают ложки предыдущего.

Многорядная система перевязки выходит дешевле цепной, и сама укладка тоже легче. Но прочность её считается ниже. Кроме того, использовать её можно не во всех работах.

Автор: Анастасия Хрипункова

Трёхрядная

Обычно таким образом выкладывают заборы, простенки, столбы и другие более декоративные конструкции, в которых не предусмотрена нагрузка. При такой схеме один тычковый уровень чередуется с тремя ложковыми.

Автор: Анастасия Хрипункова

Unsplash

Существует ряд более сложных видов кладки кирпича, они применяются для облицовочных работ. К ним относится, например, баварская — чередование камней разного цвета, хаотичная — это чередование ложковой и тычковой стороны в хаотичном порядке или готическая — то же чередование, но упорядоченное. Без опыта такую кладку самостоятельно не сделать, она требует технического совершенства и сноровки.

Instagram @kirpgorod

Instagram @kirpgorod

Instagram @brick_building_

Армированная

Отдельно стоит упомянуть об армированной выкладке. Такая техника предполагает усиление арматурой. Её укладывают на раствор между уровнями. При этом само армирование может выполняться как по горизонтали, так и по вертикали (с помощью сетки или отдельных стержней).

• Количество арматуры в результате должно составлять не менее одной десятой от всего объема укладки.
• Сетки укладывают не реже, чем через три уровня — для керамических изделий, четыре — для утолщенных, и пять — для обыкновенных.
• Диаметр сетки составляет не меньше 3 мм.

Instagram @brick_building_

Instagram @brick_building_

Облегченная

Такой вариант актуален при утеплении внутренних стен, когда нужна прочная легкая конструкция.

• Стена в таком случае состоит из двух простенков толщиной в полкирпича, укрепленных арматурой. Такая конструкция получается жёсткой.
• Между простенками находится полость, в которую закладывается утеплитель, к примеру, пенополистерол или пенополиуретан. Ширина полости определяется на начальном этапе.
• Простенки должны быть связаны перемычками из каменных брусков или арматурой. При этом сами точки находятся на расстоянии не более 1 метра друг от друга.

Instagram @brick_building_

Instagram @brick_building_

Важный момент в возведении кирпичной стены — техника укладки. Есть два основных способа проведения работ. Выбор зависит от качества стройматериала, пластичности цементного раствора и погоды, которая влияет на время его застывания.

Вприжим

Такой способ подойдет, когда цемент непластичный, и эталонный конус уходит в раствор примерно на 9 см. Раствор выкладывается с отступом от лицевой стороны примерно на полтора сантиметра.

1. В правой руке находится кельма, в левой — кирпич.
2. Раствор наносится кельмой на постель — ряд ниже.
3. Часть бетона подгребается ребром кельмы к вертикальной грани соседнего камня.
4. Левой рукой кладется каменный брусок.
5. Элемент прижимается, простукивается для усадки. Остатки раствора убираются кельмой.

Вприсык

Таким образом укладывают элементы на эластичный цемент, когда конус утопает на 14 см.

1. Раствор расстилается равномерным слоем по всей поверхности кладки.
2. Каждый новый элемент продвигается к ранее уложенному таким образом, чтобы при движении получился наплыв цемента на его грань. То есть раствор оказался на ложке или торчке — в зависимости от укладки.
3. При этом одновременно заполняются и вертикальные, и горизонтальные швы.
4. Излишки убираются кельмой.

Pexels

Unsplash

Это заключительный этап выкладки, когда обрабатываются швы между пластами. Таким образом не только заботятся об эстетической составляющей, но и уплотняют бетон. После этого могут швы становятся выпуклыми, вогнутыми, треугольными, односрезанными и так далее.

Проще всего сделать вогнутые. Для этого понадобится проволока, согнутая петлей. Этим инструментов проводят по слою бетона, отсекая лишнее. Выпуклые тоже можно сделать из подручных средств: вырежьте круг нужного диметра в трубе. Поставьте трубку перпендикулярно стене и проведите по ней.

Формирование формы линий проводят до застывания раствора.

Если после планируется отделка и штукатурка, лучше всего класть состав на 1,5-2 см от края. Этот способ называется впустошовку — швы остаются как бы пустыми снаружи.

Материал подготовила

Анастасия Хрипункова

Как построить кирпичную стену (шаги с иллюстрациями)

Поделиться статьей:

Войдите/зарегистрируйтесь, чтобы сохранить статью на потом

Проекты «Сделай сам»

Следуйте нашему пошаговому руководству по кладке кирпича, от смешивания раствора до качественной отделки

от Build It

7 января 2021 г.

Кладка кирпича считается одним из самых доступных строительных навыков, поэтому многие строители хотят попробовать его. Но к этой задаче нельзя относиться легкомысленно, особенно если вы строите несущие стены.

Самый простой путь к отличным результатам — нанять хорошего каменщика. Использование опытного мастера также может быть рентабельным, так как это, вероятно, ускорит сборку и сведет к минимуму количество ошибок.

Конечно, если вы хотите заняться сложной кладкой кирпича, имеет смысл потренироваться. Даже самый уверенный в себе мастер должен сначала разобраться с процессом.

Найдите кирпичи для своего проекта

Попробовать свои силы в строительстве садовой стены — отличное начало. Вы научитесь всему: от разметки основания и поддержания уровня и перпендикулярности до смешивания раствора, укладки кирпичей и аккуратной отделки швов.

Перед тем, как приступить к проекту, вам необходимо определить необходимое количество кирпичей. Стандартные типы: 215 мм x 102,5 мм x 65 мм .

Чтобы получить точное представление о необходимом количестве кирпичей, вам также необходимо учитывать слой раствора толщиной 10 мм. Итак, чтобы получить правильные расчеты, введите размер вашего кирпича как 225 мм x 102,5 мм x 75 мм для стандартных продуктов.

Затем вы захотите добавить скидку на обрезки и потери. Как правило, вы можете заказать на 5% больше для стены дома или гаража, где будут структурные проемы (например, окна). Вам может сойти с рук меньше на простой садовой стене.

Вам понадобится Мастерок для кирпича Старая доска Рулетка Духовный уровень Кирпичная/струнная линия

Лопата Клубный молоток Болстер Жесткая щетка

В этом руководстве 11 шагов по возведению кирпичной стены.

Шаг 1. Начните кладку кирпичной стены с углов

Во-первых, разложите кирпичи по обоим концам стены там, где будут начинаться колонны. Это следует делать после того, как будут подготовлены все необходимые основания. Используя свою струнную линию, сделайте прямую направляющую на высоте кирпича между двумя внешними кирпичами.

Шаг 2: Смешайте раствор

После этого насыпьте на старую доску пять лопат, наполненных песком, и одну лопату цемента. Поверните лопату, чтобы смешать до однородного цвета. Сформировать центральное углубление, влить воду и перемешать. Повторяйте до получения гладкой кремовой текстуры, влажной, но не слишком рыхлой.

Шаг 3: Укладка первого слоя строительного раствора

Далее необходимо уложить слой раствора толщиной 1-2 см вдоль линии струн. Начиная с одного конца, положите первый кирпич и слегка постукивайте, чтобы «прижать». «Намажьте» раствором один конец следующего кирпича и прижмите его к первому. Повторите, используя струнную линию в качестве ориентира.

Шаг 4: Создайте кирпичные столбы

В точке, где вы хотите, чтобы ваши столбы начинались, положите кирпич стороной к концу стены. По мере возведения стены каждый последующий ряд столбчатых кирпичей необходимо укладывать в противоположном направлении.

Этап 5: Резка кирпичей

При возведении столбов на определенных участках необходимо класть полкирпичи. Чтобы сделать надрез, положите кирпич на бок, найдите валик в месте раскола и сильно ударьте молотком по головке. Он должен разделиться чисто с первого раза.

Шаг 6: Держите столбы на один ряд впереди

Всегда стройте столбы как минимум на один ряд выше, чем остальная часть стены. Перемещайте веревку вверх по мере сборки, укладывая ее в раствор на столбах. Для ложковой связи конец каждого кирпича должен находиться над центром нижнего.

Шаг 7: Убедитесь, что вы приклеиваете швы толщиной 10 мм.

Толщина горизонтальных и вертикальных швов должна быть 10 мм. При использовании стандартных кирпичей расстояние от верха каждого кирпича до верха нижнего должно составлять 75 мм. Если ваши кирпичи быстро впитывают влагу, вы можете «соединять» их (шаг 10) по ходу дела.

Шаг 8: Добавьте камень для облицовки

Возможно, вы захотите добавить камень для облицовки, когда достигнете вершины столбов. Кроме того, вы можете создать приятный эффект с меньшими затратами, укладывая кирпичи в раствор боками

Шаг 9: Солдатская дорожка из декоративного кирпича

Добавление «солдатской дорожки» — привлекательный вариант для верхней части основной части садовой стены. Переверните кирпичи вертикально вдоль и уложите по всей длине. Используйте вторую, более высокую веревочную линию, чтобы сохранить однородную отделку

Шаг 10: Как закончить растворные подушки

Чтобы закончить подкладки, используйте закругленный край фуганка для кирпича, чтобы соскребать раствор в швы. Начните с горизонтальных линий и продолжайте с вертикальными – так легче удалить излишки раствора

Шаг 11: Очистите

Наконец, аккуратно очистите готовую стену щеткой и удалите весь раствор, упавший на пол, прежде чем он высохнет. Вы можете использовать воду, чтобы смыть цемент с пола, но следите за тем, чтобы вода не попадала на недавно построенную стену!

 10 Вдохновляющие дома из кирпичной кладки

Это пошаговое руководство по строительству кирпичной стены изначально было предоставлено TradesSupermarket

Фотография

/

Опубликовано

7 января 2021 г.

Как построить кирпичную стену на стройке

Независимо от того, учитесь ли вы укладке плитки или работаете в строительстве в целом, важно знать, как построить кирпичную стену . Здесь все начинается. Имея немного навыков, терпения и нужных инструментов под рукой, мы проведем вас через строительство кирпичной стены или небольшой постройки.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ ДЛЯ СТРОИТЕЛЬСТВА КИРПИЧНОЙ СТЕНЫ

Чтобы построить кирпичную стену , важно выбрать правильные кирпичи. Есть несколько на выбор. Обожженная земля, твердая, глинобитная, огнеупорная, пустотелая и др.

Но все виды кирпича относятся к трем основным категориям:

• Атмосферостойкий:  выдерживает прямой контакт с почвой и влагой. № Идеально подходит для строительства фундаментов, террас, садовых стен и т. д.
• Промежуточная атмосферостойкость:  может выдерживать низкие температуры и работать над землей (но не в прямом контакте с ней).
• Непогодостойкий : используется для внутренних работ.

Следующим важным шагом является расчет количества кирпичей , которые вам понадобятся. Стандартный размер кирпича 9,2 х 5,7 х 19,3 см. Не забудьте учесть расстояние между кирпичами для раствора или клея, которое должно составлять 1,5-2 см.

Совет:  Покупайте больше, чем, по вашему мнению, вам нужно для покрытия возможного «усадка» (отломы).

Помимо кирпичей, чтобы построить кирпичную стену, нам понадобится раствор для их соединения. Готовые клеи, такие как порошкообразный раствор, можно купить и смешать на месте. Их смешивают с водой с помощью лопастного миксера вместо смешивания с песком и цементом.

Даже если вы покупаете раствор в мешках, вам нужно будет сделать бетон или использовать цемент (этот вариант проще) для изготовления фундамента кирпичной стены. Что касается инструменты , вам понадобятся следующие основные предметы:

• Веревка и зажимы или гвозди (для создания направляющих тросов)
• Ведро для смешивания раствора
• Электрический миксер, если мы хотим сделать идеальный и легкая смесь
• шпатель
• молоток
• рулетка
• холст, пластик или фанера для размещения у основания стены, чтобы не испачкать раствором весь пол.
• Небольшой торпедный уровень для проверки кирпичей по отдельности
• Уровень 120 см ок.
• Лопата

ПОСТРОЕНИЕ КИРПИЧНОЙ СТЕНЫ

ШАГ 1: ВЫКОПАТЬ ТРАНШЕЮ ДЛЯ ФУНДАМЕНТА

Вы должны вырыть траншею для кирпича 90 20 где вы разместите 9002 , который вы будете позже залить бетоном или цементом. Сделайте прямоугольную траншею, которая будет соответствовать длине и ширине стены, которую вы хотите сделать, и глубиной примерно 30-40 см. В зависимости от того, какой высоты вы хотите сделать стену, вам может понадобиться более глубокая или широкая траншея. Убедитесь, что основание имеет хороший дренаж вдали от стены, чтобы вода не скапливалась вокруг него.

ЭТАП 2: ЗАБИРАЙТЕ ДЕРЕВЯННЫЕ КОЛИКИ В ТРАНШЕЮ

Забейте колышки так, чтобы все верхние точки были на уровне .

Учитывайте номинальную высоту кирпичей (высота кирпичей плюс раствор), а затем прибейте их гвоздями так, чтобы все они были на этой высоте, ниже верха траншеи. Таким образом, первый ряд кирпичной стены окажется полностью внутри фундамента. Используйте уровень, чтобы убедиться, что верхние концы стоек находятся на одном уровне , оставляя зазор 2-4 фута между кольями в зависимости от длины стены.

ЭТАП 3: ЗАПОЛНИТЕ ТРАНШЕЮ БЕТОНОМ ИЛИ ЦЕМЕНТОМ ДЛЯ КИРПИЧНОЙ СТЕНЫ

Заполните ее до верха кольев , оставив пространство до края траншеи, которое вы измерили для первого ряда кирпичей. Убедитесь, что поверхность цемента гладкая и ровная, прежде чем он начнет сохнуть. Бетон или цемент схватываются в течение 2-3 дней.

ШАГ 4: СОЗДАЙТЕ УКАЗАТЕЛЬНЫЕ СТОЛБЫ ИЛИ ИЗМЕРИТЕЛЬНЫЕ СТОЙКИ

Эти индикаторные стойки или измерительные стержни  помогут вам обеспечить ровность стены. Для этого возьмите 2 доски и разметьте их гвоздями в местах, где должен проходить каждый ряд кирпичей, также называемых рядами. Всегда учитывайте толщину раствора. Убедитесь, что вы можете прибить доски к земле с обоих концов стены, чтобы они держались без опоры. Они должны быть той же высоты, что и кирпичная стена, которую вы будете строить.

ШАГ 5: СКЛАДИТЕ БРЕНД ИЛИ ДРЕВЕСИНЫ

Помните! У основания стены положите брезент или доски, чтобы улавливать излишки раствора, когда он падает.

ШАГ 6: УКЛАДКА ПЕРВОГО РЯДА КИРПИЧЕЙ ДЛЯ КИРПИЧНОЙ СТЕНЫ

Положите первый ряд  на фундамент, чтобы проверить положение , принимая во внимание раствор. Используйте рулетку, чтобы убедиться, что они находятся на правильном расстоянии друг от друга и плотно прилегают к траншее. Спланируйте, как будет выглядеть весь первый ряд, прежде чем начать его строить.

ЭТАП 7: УРОВЕНЬ ПРЯМОЙ ЛИНИИ

Соедините первую отметку от гвоздя на обеих досках ниткой или веревкой, которая будет служить направляющей  , что позволит вам сохранить прямую ровную линию, с которой вы сможете работать.

ЭТАП 8: НОВЫЙ РЯД В КИРПИЧНОЙ СТЕНЕ

Мы будем подниматься по гвоздю, когда будем строить новый ряд. Это поможет нам сформировать второй ряд кирпичей, так как первый будет зарыт в траншею. Не позволяйте нити или струне провисать. Он должен быть натянут, чтобы построить ровную прочную стену без структурных проблем.

ШАГ 9: ЗАМОЧЬТЕ КИРПИЧИ В ВОДЕ

Замочите кирпичи в воде и подождите, пока с них перестанут капать или раствор может стать слишком жидким. I f мы их не замачиваем, они впитают воду из раствора. Это вызывает проблемы в его настройке. Это известно как «утопление» миномета.

ШАГ 10: НАНЕСЕНИЕ ПЕРВОГО СЛОЯ РАСТВОРА НА КИРПИЧНУЮ СТЕНУ

Мастерком  нанесите первый слой раствора вдоль основания фундамента. № Добавьте чуть больше 1,5–2 см, так как вы будете аккуратно вдавливать кирпич на место, выдавливая раствор.

ШАГ 11: ПЕРВЫЙ КИРПИЧ В КИРПИЧНОЙ СТЕНЕ

Положите первый кирпич и слегка вдавите его, затем  используйте уровень, чтобы убедиться, что он находится на одном уровне с землей, а затем проверьте его с помощью направляющей струны. Удалите излишки раствора из шва и используйте его для следующих кирпичей. Когда вы уверены, что первый кирпич на месте, добавьте немного раствора для следующих 2-3 кирпичей.

ШАГ 12: ПОКРЫТИЕ

Возьмите партию раствора и покройте конец следующего кирпича, который вы прижмете к первому кирпичу. Вы должны нанести слой однородного раствора той толщины, которую мы упомянули. Прижмите его к первому кирпичу, когда будете класть на место, и используйте рулетку, чтобы убедиться, что расстояние между ними правильное.

ШАГ 13 – СЛЕГКО НАЖИМАЙТЕ НА КИРПИЧ

Надавите на слой раствора, нанесенный на основание . Используйте уровень, чтобы убедиться, что кирпичи выровнены и находятся на одинаковой высоте. Слегка надавите на них, чтобы они идеально расположились. Затем на ходу сметайте излишки раствора.  При вдавливании кирпичей для получения швов шириной 1,5–2 см раствор начинает выпирать.

ШАГ 14: РЯД КИРПИЧНОЙ СТЕНЫ

Продолжайте добавлять кирпичи, пока не закончите ряд. Продолжайте укладку таким же образом, покрывая основание и одну сторону раствором, прижимая и проверяя выравнивание по уровню. Вы должны быть дотошны и использовать уровень и рулетку со всеми кирпичами.

ШАГ 15: ПОДНИМАЙТЕСЬ ПО НАПРАВЛЯЮЩЕЙ ВЕРЕВКЕ К СЛЕДУЮЩЕМУ МАРКЕРУ

Вы должны помнить, что нужно передвигать веревку каждый раз, когда вы переходите к новому ряду , чтобы вы знали, как высоко она должна пройти.

ШАГ 17: НАЧНИТЕ СЛЕДУЮЩИЙ РЯД ПО ПОЛОВИНЕ КИРПИЧА НА КАЖДОМ КОНЦЕ.

Можно резать кельмой или молотком. Таким образом мы избегаем укладки ряда непосредственно поверх предыдущего с выровненными стыками. Нам нужно, чтобы стык был ходовым или разбить стык, и для этого замажьте половинку кирпича и поставьте его на место, а затем положите рядом с ним целый кирпич обычным способом. Повторите то же самое на другом конце стены, чтобы вы уже разместили половинку кирпича и целый кирпич с каждой стороны.

ШАГ 18: ПОДДЕРЖИВАЙТЕ ВЫРАВНИВАНИЕ КИРПИЧНОЙ СТЕНЫ

Чтобы помочь вам сохранить выравнивание, вы хотите построить концы кирпичной стены на один слой выше того, над которым вы работаете,  так, чтобы он выглядел так это лестница на концах стены. Затем завершите нижний ряд, перестройте концы на один слой выше и продолжайте, пока не дойдете до верха.

Не забудьте использовать направляющую веревку вместе с уровнем, чтобы гарантировать выравнивание кирпичей и правильную высоту. Мерные стержни помогут вам разместить торцевые кирпичи, так как они точно совпадут с отметками, нанесенными на торец стены.

• Продолжайте строить кирпичную стену от концов внутрь. Концы стены должны быть построены до слоя над рядом, над которым вы работаете. Это важно, особенно если стена имеет колонны на обоих концах. Процедура одинакова для каждого ряда:
• Переместите направляющую веревку.
• Нанесение раствора .
• Вдавите кирпич в любой конец  стены с помощью направляющей и уровня, чтобы убедиться, что они находятся на нужной высоте.
• Сделайте то же самое для строки над той, которую вы сейчас строите.
• Измерьте, поместите раствор и соберите  самый нижний ряд (завершите слой)
• Повторите процесс  на следующем ряду.

ШАГ 19: ЗАЛИВКА РАСТВОРОМ

Заполните любую часть стены, которая в этом нуждается, раствором. У Используйте шпатель, чтобы заполнить любые пятна или зазоры в швах и убедиться, что они ровные. Теперь подождите примерно 45-60 минут, прежде чем продолжить, так как раствор должен немного затвердеть, прежде чем мы продолжим.

ШАГ 20: ПРОФЕССИОНАЛЬНАЯ ОТДЕЛКА РАСТВОРА

Используйте мастерок, чтобы придать раствору профессиональную отделку . Мясники — это маленькие инструменты, которые помогут вам получить изогнутую профессиональную отделку на стыках стен.
