Как залить пол в бане с уклоном

Бетонную стяжку на полу бани можно назвать самым оптимальным вариантом. Такой пол имеет много преимуществ перед деревянной конструкцией, ключевыми из которых являются его прочность и долговечность. Всем известно, что в банных помещениях всегда наблюдается повышенная влажность. Она негативно влияет даже на обработанную специальными составами древесину, в то время, как бетон во влажной среде сначала упрочняется, а затем – весьма мало реагирует на ее воздействие.

Как залить пол в бане с уклоном

Основная сложность устройства стяжки на полу в бане состоит в том, что поверхность должна располагаться под определенным углом. Поэтому, начиная работы по монтажу канализации и сливного трапа, вначале стоит хорошенько разобраться в том, как залить пол в бане с уклоном для быстрого ухода использованной воды.

Содержание материала

Материалы для выполнения работ

Для создания хорошего, прочного, утепленного бетонного пола со сливным отверстием потребуются определенные материалы:

• Песок, песчано-гравийная смесь и цемент для изготовления растворов и засыпок. Оптимальным будет использовать, кроме того, специальные пластифицирующие присадки и микрофибру – для повышенной прочности верхнего бетонного слоя.
• Рубероид, полиэтиленовая пленка толщиной не менее 200 мкм – для гидроизоляции пола.
• Канализационная полипропиленовая труба сечением в 50 мм.
• Утеплительный материал – лучше всего экструдированный пенополистирол, толщиной в 30 ÷ 50 мм, плотностью не менее 35 кг/м³.
• Арматурная сетка с ячейками от 50×50 до 80×80 мм.
• Направляющие для маячков или же специальный комплект для формирования уклона пола.

Одна из моделей сливного трапа

• Сливной трап, диаметром, подходящим к выбранному сечению трубы.
• Плиточный клей – для влажных помещений или для наружных работ.
• Керамическая напольная плитка – важно, чтобы она была шероховатая, нескользкая во влажных банных условиях.

Цены на экструдированный пенополистирол

экструдированный пенополистирол пеноплэкс



Сливной трап

Отдельно следует рассмотреть один из самых важных элементов отвода воды в системе пола с уклоном – сливной трап. Он выполняет сразу несколько функций:

• Обеспечивает герметичное соединение сливной трубы со стоком.
• Фильтрует поступающую в канализационную трубу воду, благодаря наличию фильтрационной решетки, что значительно уменьшает количество засоров – например, листья от банных веников будут задерживаться на решетке.
• Гидрозатвор, устанавливаемый внутри сифона, защищает помещение от проникновения неприятного запаха из канализационного колодца и холодного воздуха.

Сливные трапы изготавливаются в двух вариантах – с прямой и с боковой подводкой.

Трап с вертикальной подводкой

• Если труба заглублена, и ее выход в помещение происходит вертикально, то используется трап с прямой подводкой.

Трап с боковой подводкой

• В том случае, когда труба протянута таким образом, что выходит из стены, или она вмуровывается в слои пола почти горизонтально, то следует использовать сливной трап с боковой подводкой.

Далее будут рассмотрены оба варианта монтажа канализационной трубы и заливки пола с уклоном.

Трапы изготавливают из прочных полимеров, не подверженных коррозии металлов или же в комбинированном варианте.

Примерное устройство сливного трапа

Перед приобретением трапа необходимо проверить, подойдет ли он по высоте для данного помещения при устройстве пола в несколько слоев. Поэтому сначала нужно рассчитать, насколько возможно поднять пол в бане максимально. Если не удастся найти трап нужной высоты, то придется каждую из стяжек сделать немного тоньше, или же уменьшить толщину слоев засыпки.

Нужно помнить и то, что высота сливного трапа является параметром, на который нужно ориентироваться при расчете подъема пола в области подведения слива, а это значит, около стен, поверхность поднимется еще выше.

Покупая сливной трап, его нужно сразу укомплектовать всеми необходимыми деталями – соединительными муфтами и трубами слива нужного диаметра.

Рекомендовано приобретать сливной трап с квадратной верхней решеткой – в этом случае можно избежать сложных круглых вырезов в керамической плитке.

Перед монтажом трапа в стяжку рекомендуется собрать и разобрать его, хорошенько разобраться в конструкции, в сопряжении всех деталей, чтобы не возникло проблем при установке.

Монтаж трубы канализации

Чтобы работа получилась качественной, контроль за ней нужно начинать с проведения трубы канализации в определенное место пола бани. Этот процесс начинается после возведения фундамента и снятия с него опалубки, а нередко – еще в ходе выполнения работ «нулевого цикла».

Если слив в полу предполагается монтировать в углу помещения бани, то труба проводится вдоль одной из стен фундамента.

Траншея для канализационной трубы

При условии расположения сливного трапа в центре комнаты, трубу укладывают по диагонали комнаты. Здесь нужно помнить, что ее направление не должно иметь резких поворотов, иначе труба на этих участках может часто засоряться. Поэтому угол поворота должен составлять примерно 140 ÷ 150 градусов, но лучше всего, если места установки слива в бане и сточного колодца (ямы) будут связаны по прямой.

Выкапывая траншею, необходимо придерживаться на всем ее протяжении уклона, как минимум, в три ÷ пять градусов от строения к яме.

Если под фундаментом или в его стенке не было предусмотрено отверстие для прохода канализационной трубы, то придется делать под него подкоп под лентой.

Подкоп под лентой фундамента

Поэтому рекомендовано продумать этот вопрос заранее. Перед заливкой в опалубку раствора, в определенном месте в нее укладывают отрезок трубы, диаметром, который будет превышать размер канализационной трубы на 50 ÷ 100 мм. Закладываемая труба должна иметь длину равную ширине опалубки, и ее опускают на глубину от поверхности грунта, примерно, на 450 ÷ 500 мм. Проведя такую подготовку, можно избавиться от лишней, достаточно трудоемкой работы.

[adrotate group=»5″]

Труба, проходящая через гильзу

Другой вариант, когда непосредственно в стеку фундамента вмуровывается патрубок нужного диаметра, который потом станет частью самой канализационной трубы.

Далее, в траншее под фундаментом укладывается труба и проводится в выгребную яму.

Другой ее конец, на который будет монтироваться слив, наращивается патрубком нужной высоты.

Вертикальный стояк – есть возможность нарастить его на нужную высоту

Если планируется сделать слив в двух комнатах бани, например, в моечной и душевой, то от трубы делается разводка, и в каждой из комнат устанавливается свой патрубок.

После монтажа канализационных труб, траншеи засыпаются, а на грунт внутри фундамента, т.е. в подполье, насыпается и утрамбовывается подушка из песка. На время работ отверстия труб рекомендовано заткнуть пробкой из плотной ткани или же закрыть специальной крышкой, во избежание попадания в полости строительного мусора или бетонного раствора.

Формирование слоев пола

На данной схеме хорошо показана последовательность расположения слоев бетонного пола в бане.

Послойная схема банного пола со сливом

• Первым шагом после засыпки грунта песком, вокруг патрубка рекомендовано установить оградительный короб из досок или нескольких слоев рубероида. Он необходим для того, чтобы при ошибке в выборе высоты патрубка его можно было заменить на более короткий или длинный.
• Далее идет устройство бетонного чернового основания.
• Чтобы пол был относительно теплым и не промерзал в зимний период, на застывшую бетонную плиту укладывают утеплитель. Для этого помещения хорошо подойдет экструдированный пенополистирол. Оптимальная толщина утеплителя – 50 мм.
• Утеплитель закрывается еще одной армированной стяжкой, толщина которой должна составлять не менее 40 ÷ 50 мм.
• После просыхания средняя стяжка покрывается гидроизолирующим материалом — рубероидом или плотной полиэтиленовой пленкой.
• Сверху пленки под уклоном к сливной трубе выставляются направляющие металлические профили. Угол их уклона должен составлять 3–4 градуса.
• Затем заливается верхняя стяжка, формирующая уклон.
• Выровненная стяжка декорируется плиткой или покрывается одним из водонепроницаемых материалов.

Чтобы провести все перечисленные работы правильно, нужно рассмотреть особенности технологии каждого этапа. Кроме этого, важным моментом в обустройстве пола бани является правильная установка сливного трапа. Все слои «пирога» монтируются вокруг патрубка канализационной трубы.

Цены на рубероид

рубероид




Базовое бетонное основание

Прочность верхних слоев пола определяет надежность базового бетонного основания, поэтому эту работу нужно провести со всей тщательностью.

• Первым шагом была засыпана и утрамбована подушка из песка – ее высота в уплотненном виде должна составлять 100 ÷ 120 мм.
• Сверху нее засыпается и утрамбовывается щебень. Этот слой выполняется толщиной в 100 ÷ 150 мм. Его хорошо утрамбовывать ручным катком, при этом нижний слой щебня будет вдавливаться в песок. Нужно отметить, что щебень может быть заменен керамзитом, который создаст дополнительный утепляющий слой.

Армирование базового слоя и выставление направляющих-маяков

• На щебень укладывается арматурная металлическая решетка с ячейками примерно 80×80 мм – для этого этапа работ подойдет именно этот вариант. Сетку можно закрепить в некоторых местах с помощью скоб, согнутых из стальной проволоки, к уже уложенным слоям. Благодаря такой фиксации, ее края не будут подниматься и мешать проводить дальнейшие работы.
• Сверху сетки выставляются и маячки из металлических профилей. Их выравнивают по строительному уровню и фиксируют на горки раствора, изготовленного на гипсовой основе. Этот состав быстро застывает и помогает экономить время на работу.

Разравнивание залитого раствора

• Далее, на подготовленную поверхность выкладывается бетонный раствор, изготовленный из песка и цемента или песчано-гравийной смеси и цемента в пропорциях, соответственно, 3:1 или 4:1. Толщина этого слоя может составлять от 80 до 120 мм. Раствор разравнивается правилом, которое передвигают по профилям маячков.
• После этого бетонное основание оставляют для первичного набора прочности. Для этого потребуется минимум 7 ÷ 10 дней, в зависимости от толщины залитого слоя.

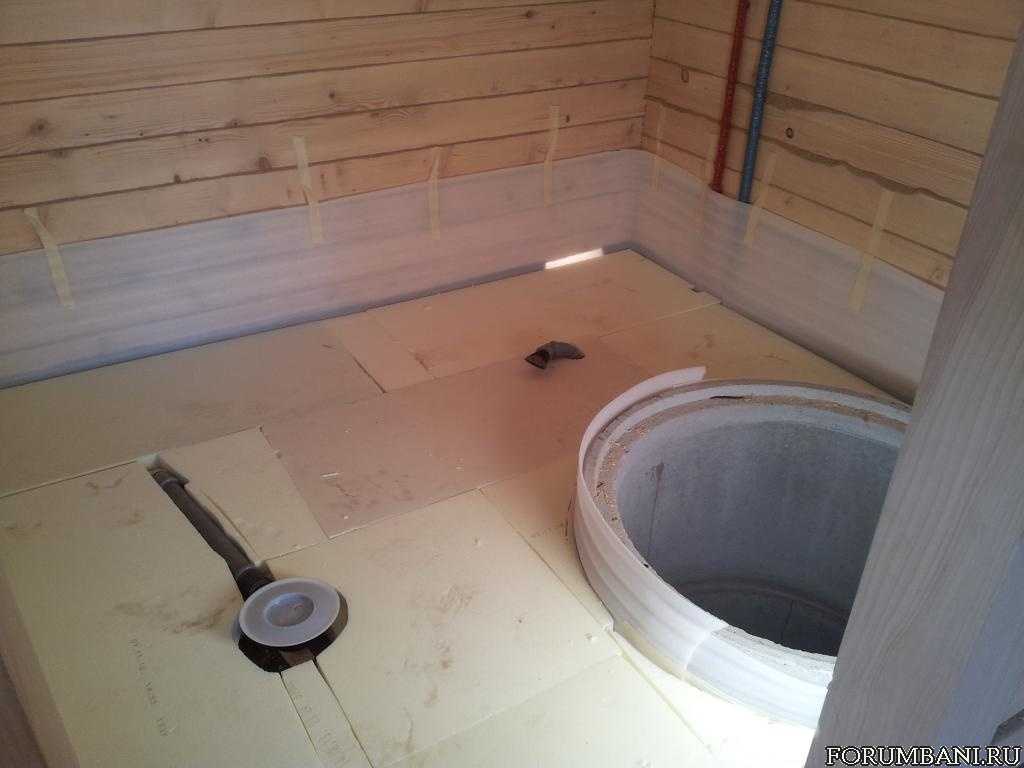

Монтаж утеплителя

Перед укладкой утеплителя рекомендовано настелить на бетонную плиту с загибом на стены на 150 ÷ 200 мм полиэтиленовую пленку, которая станет дополнительной гидроизоляцией. Полосы настилают внахлест друг на друга на 200 ÷ 250 мм, и склеивают стыки водостойким скотчем.

Укладка плит термоизоляции

После этого на поверхность укладываются пенополистирол, плиты которого плотно стыкуются друг к другу. Образовавшиеся между стеной и утеплителем зазоры нужно обязательно заполнить монтажной пеной. Она не только закроет мостики холода, но и зафиксирует утеплитель на нужном месте.

Панели пенополистирола можно уложить и на плиточный клей

Если пенополистирол будет монтироваться без настила пленки, сразу на бетон, то его можно уложить на плиточный клей.

Второй слой стяжки

Так как пенополистирол – достаточно хрупкий материал, перед укладкой второго слоя бетона рекомендовано накрыть его армирующей сеткой с ячейками 50×50 мм. Некоторые мастера под сетку настилают еще один слой полиэтилена.

[adrotate group=»5″]

Армирование поверх утеплителя

На сетку снова устанавливаются маячки, по которым будет выравниваться стяжка. Пока будет сохнуть гипсовый раствор под выставленными по уровню направляющими системы маячков, по периметру помещения, внизу стен, проклеивается демпферная лента. Этот элемент при устройстве бетонной стяжки необходим, так как во время перепада температур, которые вполне вероятны в бане, бетонный слой может расширяться, и демпферная лента компенсирует эти линейные колебания.

Установка демпферной ленты

Далее, на армированный утеплитель заливается бетонный раствор и разравнивается по маячкам. Этот слой должен составлять не менее 40 мм.

После того как стяжка застынет, выступающий край демпферной ленты срезается.

Гидроизоляция и формирование уклона

• Перед тем как настелить слой гидроизоляции, необходимо демонтировать короб, установленный вокруг трубы канализации. При необходимости, патрубок можно заменить на другой, имеющий подходящую высоту.
• Пространство вокруг трубы заполняется цементным раствором, смешанным с пенопластовой крошкой или кусками пенопласта и монтажной пеной. Можно заполнить пространство и обычным бетонным раствором.
• Далее, вся поверхность застилается рубероидом, полотна которого накладываются внахлест одно на другое на 100 ÷ 150 мм  и склеиваются горячим способом с применением битумной мастики. Этот слой гидроизоляции должен подниматься и приклеиваться на стены на 150 мм, скругляя стык пола и стен.
• Для прохождения трубы в гидроизоляции прорезается отверстие, а затем на нее закрепляется нижняя часть сливного трапа.
• Вместо рубероида для гидроизоляции пола и нижних частей стен можно использовать специальный состав – «жидкую резину», которая образует на поверхности плотную эластичную водонепроницаемую пленку, или же современный рулонный материал – «изопласт».
• Сверху гидроизоляции вокруг сливного трапа, выставляются под углом отрезки металлических профилей, которые поднимаются у стен, образуя уклон в сторону слива. Минимальный уклон, который может быть – это 10 мм на один погонный метр.

Использование специальных профилей для формирования уклона

• Сегодня продаются специальные комплекты, состоящие из профилей, изготовленных под нужным углом – их устанавливают и закрепляют на ровную поверхность, где они и образуют каркас для стяжки под уклоном.
• В канализационную трубу временно устанавливается сливной трап, и по нему определяется высота будущей стяжки.

• Решетка трапа должна находиться на одном уровне с керамической плиткой, которая будет укладываться сверху стяжки.

Установка трапа

• После этого монтируется внутренняя часть сливного трапа, которая должна быть утоплена в стяжку. Его решетка устанавливается после приклеивания плитки, и является съемной деталью.

Формирующая уклон стяжка и последующая отделка

• На подготовленный каркас выкладывается достаточно густой бетонный раствор. С помощью правила нужной длины стяжка выравнивается по каркасным направляющим.
• Выровненный раствор оставляют для полного созревания. Этот процесс займет достаточно длительное время, так как бетон должен быть полностью готов к отделке. Для того чтобы стяжка была крепкой и не пошла трещинами, ее необходимо сбрызгивать водой, начиная со второго дня, после заливки, а затем укрывать полиэтиленовой пленкой.

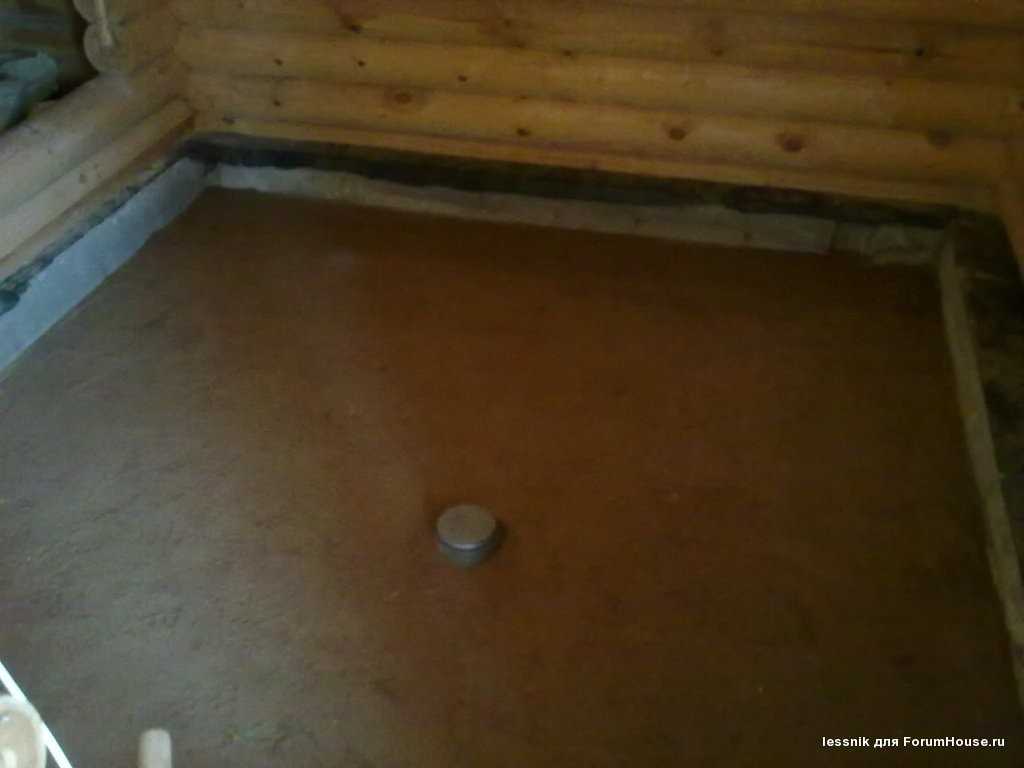

Забетонированный пол с уклоном к трапу

• По готовности стяжки, на ее поверхность, под плитку, можно произвести монтаж кабельного или инфракрасного теплого пола.

Можно использовать некоторые виды теплого электрического пола

• Далее, сверху готовой бетонной поверхности укладывается на плиточный клей керамическая плитка.
• На пол, имеющий уклон, хорошо будет укладываться мелкая плитка, закрепленная на гибкой подложке. Ее легко можно резать и подгонять под расположение канализационного стока.

Очень удобна для укладки на пол мелкая мозаичная плитка

• Например, очень просто вырезать квадрат нужного размера в ее середине и надеть на патрубок, заранее нанеся вокруг него плиточный клей. А от этого, уже облицованного участка пола, несложно будет укладывать отделочный материал во все стороны.

Ее достаточно гибкая структура позволяет повторять все “переломы рельефа” пола

• Швы между плитками заделываются специальной затиркой, которая обычно подбирается под цвет материала.
• Последним этапом устанавливается решетка сливного трапа.

Монтаж пола с установкой трапа с боковым подводом

Выше была представлена инструкция по созданию пола с использованием трапа с прямой подводкой. Труба канализации проходила по грунту, а ее патрубок располагался к ней под прямым углом и проходил через слои пола вертикально.

Сейчас будет рассмотрен второй вариант, когда труба проходит горизонтально и подключается к трапу сбоку. Такое расположение удобно, если основная канализационная магистраль проходит в соседней комнате и к ней необходимо подключить слив в бане, или же если труба от сточной ямы сразу идет под определенным углом.

Базовая стяжка устраивается одинаково для обоих вариантов подводки сливного трапа, поэтому сразу стоит рассматривать с последующего этапа работ.

Иллюстрация	Краткое описание выполняемой операции
	На расположенной слева схеме хорошо видно, как на ровном бетонном основании установлен и подключен трап с боковой подводкой к трубе канализации, и какая возможность существует организовать нужный уклон трубы от трапа.
	В данном случае подключается сливной трап, который соединяется с трубой от слива в соседнем помещении и выводится в магистраль канализации, которая вмурована в пол – этот трап называется проходной. Для этого проводятся замеры между патрубками, и определяется место расположения сливного трапа. При необходимости трап немного поднимается – для этого под него и одну из труб делаются подкладки. Для них лучше выбрать материал, который не подвержен влиянию влаги, например, отлично подойдут куски старой керамической плитки.
	Далее, к трапу присоединяются отрезки труб, которые соединят его с патрубками. Все соединения труб уплотняются силиконом или специальным герметиком.
	Следующим этапом монтируется утеплитель пола. В этом варианте используется два слоя материала. Первый из них укладывается вокруг труб — он должен иметь толщину в 50 мм и должен быть плотно к ним прижат. Плотность пенополистирола для пола должна быть не менее 35 кг/м³.
	Для второго слоя толщина утеплителя выбирается в зависимости от высоты сливного трата. Пенополистирол укладывается непосредственно под края нижней коробки слива. Комната бани полностью застилается утеплительным материалом, а затем по всему периметру помещения, вдоль стен, устанавливаются узкие пенопластовые планки или закрепляется демпферная лента. В дальнейшем она будет служить в качестве деформационных швов, при температурном расширении материала стяжки. Рекомендовано армировать пенопласт стекловолоконной сеткой — она придаст прочность поверхности, что продлит срок эксплуатации пола. Кроме этого, на утеплителе выставляются маячки из перфорированных металлических планок, по которым будет выравниваться стяжка. Их лучше закрепить проволочными скобами к пенопласту.
	Следующим этапом на поверхность утеплителя выкладывается бетонный раствор, который должен заполнить все полости вокруг выступающего из утеплителя фланца. Раствор должен быть хорошо уплотнен.
	Далее, с помощью правила стяжку выравнивают, выводя ее на один уровень с фланцем трапа. Бетонный слой оставляют до полного застывания и созревания, периодически, начиная со второго дня, увлажняют водой.
	После готовности забетонированного слоя, на стенах, с помощью уровня, размечаются самые высокие точки будущей стяжки, которая сформирует уклон поверхности. Здесь нужно учитывать толщину гидроизоляционного материала, самой стяжки и отделочного материала из плитки, и при этом уклон должен составлять не менее 2 см на погонный метр.
	Далее, на фланец рекомендовано уложить гидроизолирующий материал — чаще всего для этого используется «изопласт». Его вырезают в форме квадрата с круглым отверстием посередине, диаметром, равным сливному отверстию во фланце.
	Сверху «изопласта» винтами герметично прижимается верхняя часть фланца.
	Следующим этапом на поверхность всего пола должна быть настелена гидроизоляция из рубероида. Но перед этим делается его примерка, и в материале вырезается отверстие больше диаметра фланца, примерно на 50 мм.
	Подготовленный гидроизолирующий материал настилается на всю поверхность и приклеивается горячим способом. В том случае, когда используется несколько полотен рубероида, их укладывают внахлест не менее 100мм, и также склеивают между собой с помощью горелки. Покрытие должно быть полностью герметичным.
	Особое внимание следует обратить на гидроизоляцию стыков пола и стен, а также углов. В угловых стыках на стены наплавляется «изопласт», а затем на стены и пол приклеиваются цельные полосы рубероида.
	Далее, во вмонтированную часть сливного трапа устанавливается сифон с решеткой, с применением уплотнительного кольца для герметизации соединения. После этого съемной останется только верхняя решетка.
	Теперь для формирования уклонной стяжки монтируются направляющие. Они могут иметь уже готовую форму, или же берутся металлические или деревянные (фанерные) планки, которые выставляются под нужным углом и приклеиваются на бетонный раствор. Устанавливая направляющие, нужно помнить, что у сифона они должны быть ниже его высоты на толщину керамической плитки и клея, на который она будет приклеена.
	Далее, на поверхность аккуратно выкладывается бетонный раствор и выравнивается по направляющим мастерком и правилом. По направляющим формируется уклон, по которому вода будет беспрепятственно стекать в трап. Чтобы не засорить решетку сифона на этом этапе, ее рекомендовано защитить, накрыв, например, куском рубероида.
	Схватившийся раствор необходимо затереть до гладкости. Для этого поверхность смачивают водой и выглаживают с помощью мастерка. Если направляющие были изготовлены из доски или фанеры, то их нужно обязательно аккуратно извлечь, и заполнить образовавшиеся зазоры бетонным раствором. Если зазоры широкие, то в них можно установить отрезки пенопласта — они будут служить, как деформационные вставки.
	После этого все стыки проклеиваются водостойкой гидроизолирующей лентой.
	После просыхания всех растворов, на поверхность монтируется керамическая плитка. Ее укладку начинают от трапа. Резать плитки необходимо с высокой точностью, чтобы они идеально подходили друг к другу. Желательно подбирать размер кафеля, который будет кратен расстоянию от стен до трапа, тогда можно будет избавить себя от лишней работы – подрезки плитки, устанавливаемых у стен и решетки трапа. Очень важно, чтобы решетка трапа не выступала над плиткой, а находилась с ней на одном уровне. Для укладки плитки в этом влажном помещении нужно приобретать специальный контактный клей, который создаст хорошую адгезию для сцепления материалов. После полного высыхания клея, швы между плиткой заделываются только специальными водостойкими затирками.

Действуя согласно представленным в статье инструкциям, имея определенный опыт в укладке керамической плитки, работу вполне можно провести самостоятельно, без приглашения мастеров со стороны.

В качестве «бонуса» – еще один оригинальный способ формирования уклона к сливному отверстию с использованием технологии полусухой стяжки.

[adrotate group=»5″]

Видео: создание стяжки с уклоном под керамическую плитку

черновой пол, заливка стяжки, финишная отделка пошагово

Теплые бетонные полы в бане

Многим не нравится плитка в бане из-за того, что она ощущается ногами как «холодная».  Выход — подогреть ее. И сделать это можно уложив в стяжку греющие элементы. Это будет хорошо всем известный теплый пол. Их сегодня существует масса, но основных видов два: водяной и электрический. Есть еще водно-электрический и капиллярный — это новинки рынка. Какой бы вид теплого пола вы не выбрали, структура пирога немного изменится — для большей эффективности потребуется больше утеплителя: чтобы нагрев шел в сторону помещения, а не в землю.

Теплые полы в бане — не такая уж редкость сегодня

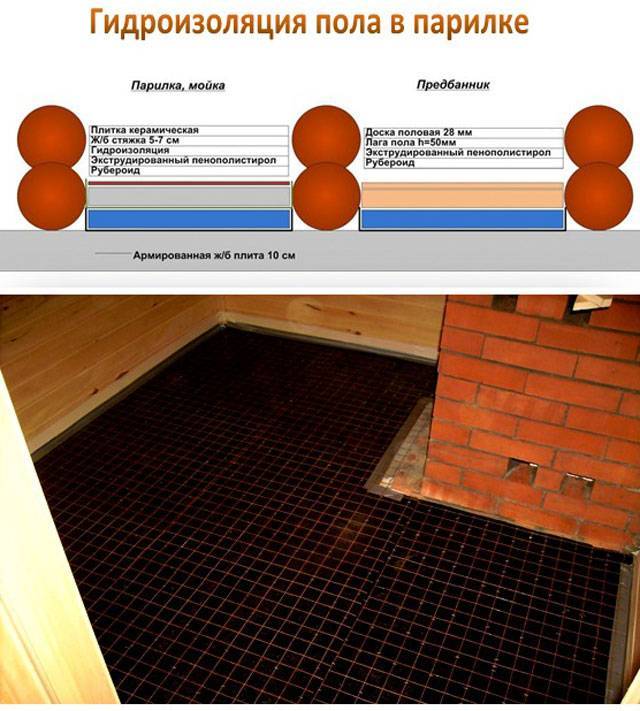

При устройстве теплого бетонного пола порядок слоев может быть таким (слои снуз/вверх):

1. Снимают весь плодородный грунт (если не снять, потом начнет «пахнуть» даже через стяжки), оставшийся грунт выравнивают и уплотняют.
2. Подсыпка и дренажный слой. На грунт высыпают щебень толщиной 5-10 см, трамбуют его также тщательно, как и в предыдущем варианте. Следующий слой — песок. Его проливают водой и тоже тщательно трамбуют.
3. Черновая стяжка толщиной 1-2 см. Это обычный цементно-песчаный раствор, можно с добавками керамзита или щебня.
4. После схватывания бетона укладывается гидроизоляция. Выбор тут широкий — от пленки, до мембран и толя с рубероидом. Кому что больше нравится, или что «потянет» кошелек. Главное, чтобы гидроизоляция была полной.
5. Слой утеплителя. Его толщина зависит от типа материала и от региона. Рекомендуемый — пенополистирол высокой плотности (не менее 35 кг/м3). Он может быть толщиной от 25 мм для южных районов до 100 мм для северных. Плиты можно располагать в два слоя. Тогда стыки нижнего проклеиваются скотчем, а верхний укладывается со смещением швов. Стыки верхнего слоя также герметизируются.
6. Плёнка или мембрана. Это гидро и пароизоляция. Ее настилают внахлест: края заходят один на другой на 15-20 см и проклеиваются двусторонним скотчем. По периметру края заворачиваются на стену и там закрепляются. Они потом закроются полосой оцинкованного железа, на который будет опираться плинтус из плитки.
7. Для большей эффективности желательна укладка теплоотражающего слоя. Это может быть тонкий рулонный теплоизолятор с лавсановым покрытием (не фольгированным — фольга в стяжке быстро разрушается).
8. Армированная стяжка с уклоном в сторону слива. В толще нее располагается греющий элемент — трубы водяного пола или греющий кабель. Их привязывают к армирующей металлической сетке, а потом заливают бетонным раствором с пластификаторами.
9. После того как стяжка высохнет, укладывается керамогранит или плитка.

Обратите внимание, что перед укладкой всего пирога, по периметру стен раскатывается и прикрепляется демпферная лента. Она будет компенсировать тепловое расширение стяжки и защищать стены бани от давления

Делаем деревянный пол в бане своими руками

Для изготовления деревянного напольного покрытия в бане используют специальные половые доски, которые размещаются на лаги, представляющие собой специальные поперечные балки.

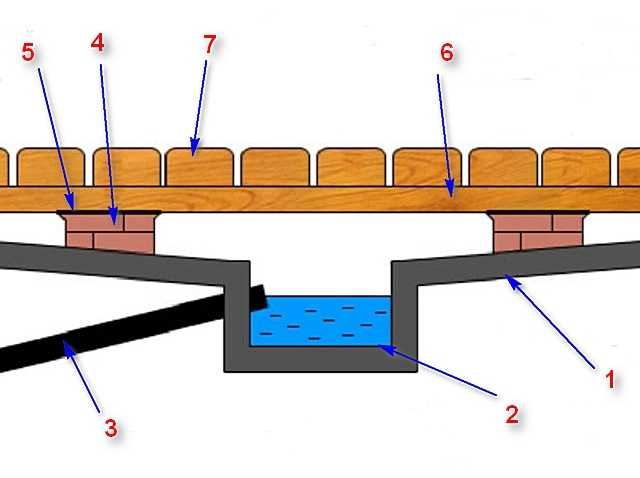

Более наглядно описать процесс строительства деревянного пола можно с помощью следующих последовательных этапов:

На начальном этапе необходимо изготовить яму по всему периметру парного помещения, которая должна иметь глубину 40–60 см. Далее берется бетонный раствор, которым заливают края ямы и основание. Обычно на это уходит примерно 10 литров бетонной смеси. Дождавшись полного затвердевания бетона, что обычно требует 3–4 дня, можно переходить к укладке на основание пола слоя щебня и песка толщиной 5 см. Его обязательно необходимо хорошенько уплотнить.

Закончив устройство песчано-щебневой подушки, на нее устанавливают специальные кирпичные столбики сечением 25 x 25 см, которые будут служить поддержкой для деревянных лаг

При строительстве этих столбиков особое внимание нужно обратить на то, чтобы они выступали над уровнем земли примерно на 2–3 см. В качестве материала для устройства деревянного протекающего пола можно использовать и необрезные деревянные доски с гладкой наружной поверхностью

Вначале их необходимо подогнать под размер в соответствии с размерами основного строения

В качестве материала для устройства деревянного протекающего пола можно использовать и необрезные деревянные доски с гладкой наружной поверхностью. Вначале их необходимо подогнать под размер в соответствии с размерами основного строения

После этого их можно укладывать на лаги.

В процессе укладки первой доски нужно учесть, что от стены должен быть обеспечен зазор для вентиляции примерно 3 см. Поэтому крепление первой необрезной доски осуществляется с учетом этого требования. Все остальные доски крепятся с зазором, равным 5 мм. Для увеличения срока службы пиломатериала его обрабатывают двойным слоем олифы или другим защитным материалом.

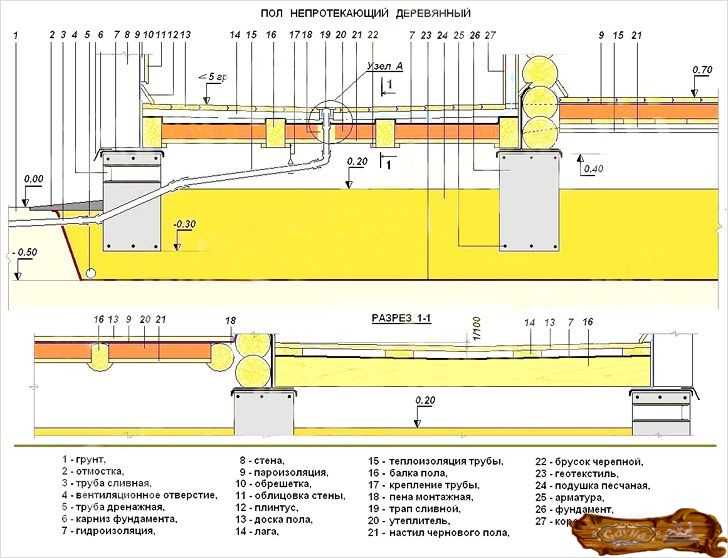

При устройстве не протекающего пола на лаги укладывают специальные деревянные брусья сечением 50 x 50 см. На них впоследствии будет смонтирован черновой пол с гидроизоляцией. Эта конструкция будет включать в себя несколько слоев для обеспечения выравнивания и утепления пола перед завершающей укладкой досок чистового пола. В процессе монтажа чернового пола разрешает брать обрезные нестандартные доски, предварительно обработанные антисептиком и олифой. После укладки черновых досок на них размещают утеплитель, в качестве которого можно использовать рубероид и пенопласт толщиной 10 см. Прямо на них укладывают дополнительный слой рубероида.

Закончив работу по устройству чернового покрытия, можно переходить к укладке шпунтованных досок толщиной 15–20 см. Все доски крепят на лаги с помощью нескольких гвоздей или их можно прикрутить саморезами. Обычно на монтаж одной доски достаточно 3–5 саморезов или гвоздей. Но при расчете их количества обязательно нужно учитывать толщину досок.

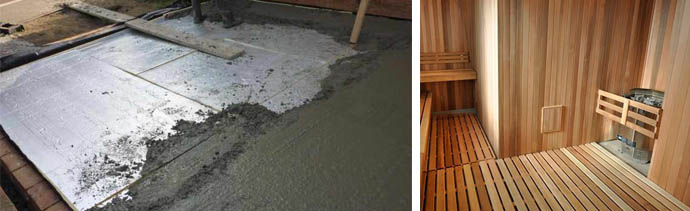

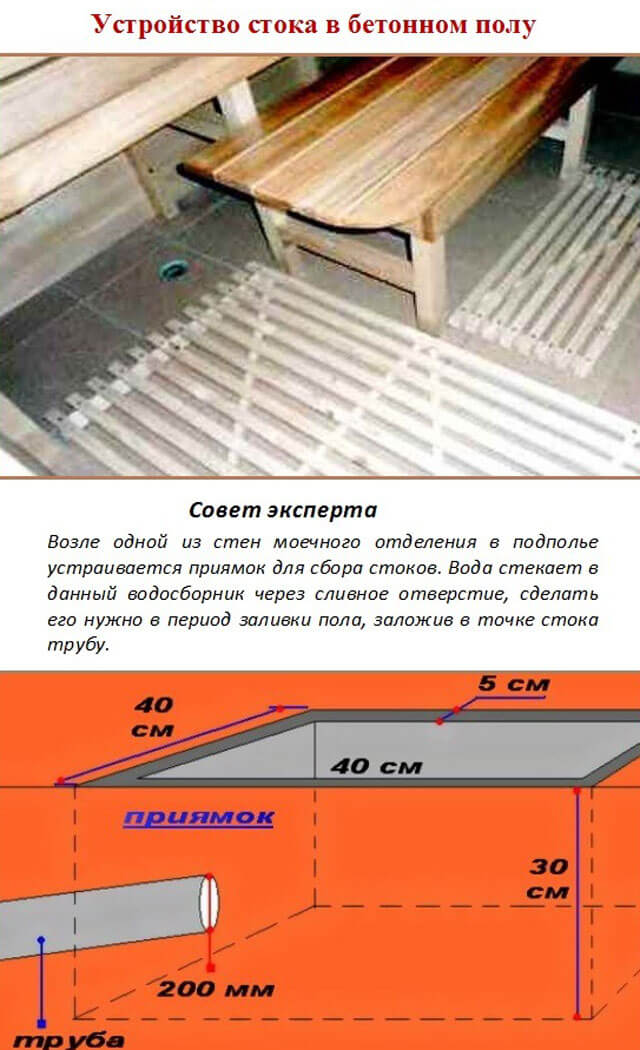

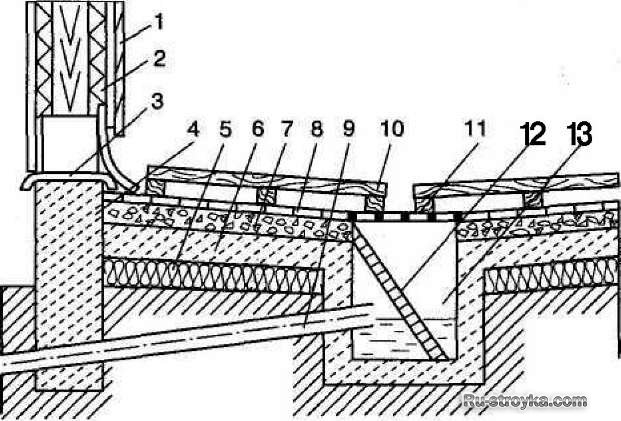

Бетонный пол в бане – схема слива

Устроить сливной бетонный пол в бане, слив воды через который будет происходить во время принятия банных процедур, можно только в моечном отделении. Почему именно там?

Потому что, если обустроить бетонный полик в парилке, то сразу проявят себя следующие минусы этого материала при высоких температурах:

• Пол будет пылить цементной пылью в моменты нагрева, пока в парилке стоит предельно сухая атмосфера.
• Бетон будет чрезвычайно нагреваться, и в отличие от дерева, этот нагрев не будет приятным для ступней посетителей парилки.
• Бетонная стяжка не обладает такой пластичностью, как дерево. В результате резкого охлаждения при проливе воды, стяжка будет трескаться.

Как видите, место бетонному полу в бане есть, но оно находится в моечном банном отделении.

Итак, как залить пол в бане со сливом в банном отделении, чтобы система слива работала безупречно?

Перед тем, как сделать стяжку в бане для слива воды, давайте посмотрим, как собирается вода в банной мойке и как она отводится.

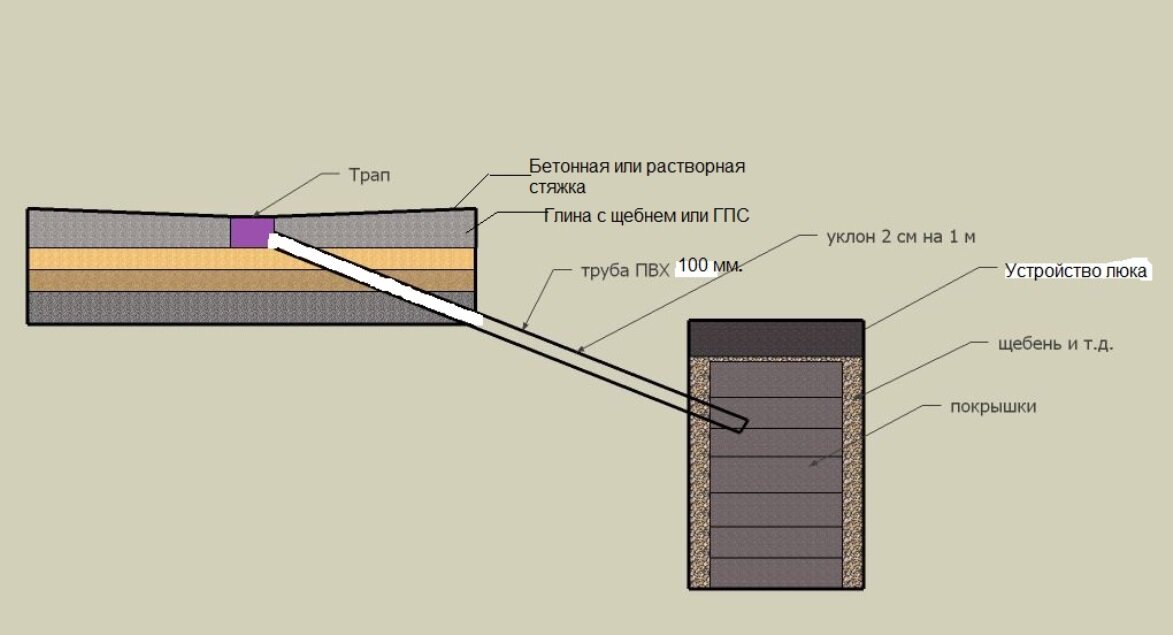

Бетонные полы в бане со сливом работают по следующей схеме:

• Пол обустраивается с уклоном, который позволяет собирать всю воду в одном из углов моечного отделения.
• В этом углу обустраивается сборочный трап, через который вода будет покидать мойку. Трап находится в самом низком месте.
• От трапа сточная вода транспортируется по фановой трубе, которая может быть сечением мм. Делать фановую трубу сечением 110 мм не стоит, так как из моечного отделения в канализацию не поступает ни каких твердых фракций, а лишь умеренно загрязненная вода с остатками мыла и шампуней.
• По трубе сточная вода попадает в яму или емкость под баней, где обычно обустраивают щебеночный фильтр. Фракцию щебня берут для этих целей 40-80.

Почему нужно использовать именно такую фракцию щебня для очистки мыльной воды? Мелкий щебень будет слишком быстро «замыливаться» и перестанет чистить сточные воды из бани. Крупный щебень не будет с самого начала обеспечивать достаточную степень очистки, так как сточная вода из мойки будет «проливаться» между крупными камнями.

Непроливной пол в парилке

Непроливной пол в парилке — настил из шпунтованной доски и организованным стоком. Доски настилают с уклоном в сторону слива. Слив в полу — бетонный или металлический (реже) желоб. Уклон доски небольшой — 1 см на метр. Больше не нужно.

То есть, конструктивно это обычный деревянный пол. За исключением того, что надо делать сток. Его делают либо у противоположной от полка стены, либо как на рисунке выше, посередине.

Утепление пола в бане такой конструкции аналогично описанному выше. За тем исключением, что:

• Теплоизоляционный материал надо защищать от влаги, которая все равно просачивается сквозь деревянный настил. Но также надо выводить влагу, которая уже туда попала. Так что снова нужна мембрана с односторонней проводимостью. Ее кладут так, чтобы влагу в утеплитель не пускать, но выпускать пары. Снизу, кстати, под утеплителем, если грунт у вас открыт, а не сделана бетонная подготовка с расстеленной гидроизоляцией, тоже мембрана нужна. Ее прибивают как описано выше.
• Между верхним краем теплоизоляционного материала и настилом пола должен быть воздушный зазор. Он нужен для того, чтобы влага, которая оседает на мембране, могла испаряться. Обеспечивается вентзазор деревянными рейками (толщина не менее 20 мм), которые набиваются поперек лаг.

В общем, пирог стандартный. То есть, утепление пола в бане делаем по обычной схеме. Вся разница в толщине утеплителя и наличии желоба для стока. А толщина утеплителя в парилке берется с учетом того, что надо как можно быстрее ее нагреть. Поэтому обычно берут на 50% больше слой, чем для обычных помещений.

Монтаж ЭППС

Комфортная эксплуатация невозможна без утепления бетонных полов в бане.

Для этих целей лучше всего подходят плиты экструдированного пенополистирола (ЭППС) толщиной 5 см. Этот материал невосприимчив к влаге и обладает достаточной плотностью и механической прочностью. Плиты ЭППС по периметру имеют пазогребневые выступы, обеспечивающие создание сплошного монолитного теплоизоляционного слоя.

Выполнение теплоизоляции начинается с приямка. Затем обкладываются его стены вровень с уровнем пола.

Завершающим этапом является укладка плит ЭППС на пол. Все оставшиеся щели между плитами заполняются монтажной пеной. В результате получается единый монолитный теплоизоляционный слой.

Деревянный протекающий настил

Сначала следует уложить на грунт щебёнку с песком. Достаточно одного слоя. Далее, всё заливают бетоном. Поверхность настила должна быть направлена к стене в виде пологой воронки, туда вставляется ёмкость, в которую будет собираться вода. Ёмкость может быть сделана из бетонного кольца или из кирпича, главное, чтобы она была максимально герметичной. Технология изготовления этого типа настила включает следующие этапы работ:

1. Устанавливают водоприёмник.
2. Настилают основу. Она будет служить гидроизоляцией настила.
3. Сверху кладут доски, зазор между ними должен составлять пять — шесть миллиметров. Даже если уложенная доска набухнет очень сильно, то это всё равно не будет мешать свободно стекать воде.

Важно! Нужно сделать хорошую гидроизоляцию столбикам, на которых уложены лаги. Также нужно предусмотреть в бане хорошую вентиляцию, она станет гарантией долговечности настила

Чтобы удалить из-под пола влажный воздух необходимо использовать поддувало печки или же можно соединить настил с подполом. Такое соединение можно сделать с помощью жестяного короба

Также нужно предусмотреть в бане хорошую вентиляцию, она станет гарантией долговечности настила. Чтобы удалить из-под пола влажный воздух необходимо использовать поддувало печки или же можно соединить настил с подполом. Такое соединение можно сделать с помощью жестяного короба.

Полы в бане из керамической плитки

Такие полы удобны в использовании, имеют долгий срок службы и не гниют. На кафельный настил нужно уложить щиты или решётки из дерева, так вы сможете не допустить теплового удара.

Во время уборки вы сможете убрать решётки и внести их на улицу, чтобы они там хорошо просушились. Чтобы уложенные на плитку решётки не гнили, их нужно обработать специальным антисептиком.

Сегодня в продаже плитка представлена в широком ассортименте, вы можете выбрать для бани любую. Даже есть плитка, которая имитирует дерево, смотрится она очень красиво. Советую ещё выложить плиткой нижнюю часть стены, достаточно сделать два — три ряда, так вы сможете защитить эту часть от загрязнения. Такое устройство полов в бане подойдёт тем людям, кто прежде всего ценит практичность.

Пол в бане из бетона

Обычно бетонные полы в бане чаще устраивают в парилке и в моечной, одним словом, их можно делать в любых помещениях где преобладает высокая влажность.

Укладка пола с применением бетона осуществляется лишь после того, как будет уплотнено основание, которое делают из песка и щебня. Пол следует хорошо утеплить теплоизоляционным слоем из войлока и керамзита, толщина должна составлять от тридцати миллиметров до пятидесяти. Далее, этот слой следует покрыть бетоном.

Толщина бетонного слоя должна составлять пять — шесть сантиметров. Как только бетон схватится, его следует выровнять цементным раствором, на который потом будет укладываться плитка.

Пол для бани своими руками из бетона нужно делать с небольшим уклоном, который должен быть направлен в сторону расположенного отверстия для слива воды.

Чтобы удалить влажный воздух и просушить настил в цоколе фундамента нужно сделать небольшое отверстие для вентиляции, это предотвратит появление гнили и неприятных запахов.

Чтобы повысить качество пола из бетона можно сделать гравийное основание и потом его залить бетоном. Для того чтобы такой пол был тёплым, его следует делать из нескольких слоёв бетона, точнее из двух. Между первым и вторым слоем нужно уложить изоляционный слой, для его создания можно использовать минеральную вату.

Различия пола в общем помещении, в душевой и в парной

1. Пол в душевом помещении. Его следует делать из плитки с гидроизоляцией. Также настил в душевой может быть выполнен из бетона, на который укладывают доски. Устройство деревянного настила в бане, точнее в душевой, сделает помещение более комфортным. Однако учитывая, что в душевой преобладает высокая влажность, то делать настил из дерева невыгодно, так как он начнёт очень быстро приходить в негодность.
2. Пол в парилке. Настил в этом помещении делают из дерева, кафеля или бетона. Настилают его так: на деревянный пол в бане необходимо класть на лаги, высотой не меньше пятидесяти сантиметров. Это нужно для создания качественной вентиляции деревянного настила. Конечно же, будет лучше сделать в парной пол из бетона или плитки, потому что он прослужит значительно дольше деревянного.
3. Пол в других помещениях. Если влажность воздуха в помещении невысокая, тогда на пол можно уложить ламинат или постелить линолеум. А вот в предбаннике рекомендуется делать настил на невысоких подставках, так вы сможете обеспечить его просушивание. По такой же причине можно сделать в предбаннике двойной пол из чернового и чистового настила.

Выбор конструкции на существующий грунт

Если почва на участке хорошо поглощает влагу и состоит главным образом из песка или рыхловатой земли, можно устроить наливной пол для бани непосредственно на земле. В парной, как правило, нет надобности обустраивать отвод для воды. А вот для душевой и помывочного отделения дренажные стоки просто необходимы.

Главное желание каждого хозяина – иметь в своей бане теплый пол (прочитайте: «Как сделать теплый пол в бане от печки своими руками»). Прекрасная защищенность от попадания из почвы холода гарантирует ускоренный нагрев бани, длительное сохранение тепла, поддержание необходимого температурного режима. Такая особенность крайне важна в холодные периоды года, когда остывшая почва отнимает большое количество тепловой энергии.

При сооружении пола в банном помещении по грунтовому основанию предусматривает ряд этапов, обязательных к исполнению:

1. Сооружение дренажа, в котором будет скапливаться и отводиться использованная вода.
2. Под первую стяжку на грунте устраивается подушка из песка.
3. Заливается начальный слой.
4. Укладывается утеплительная и гидроизоляционная прослойки.
5. Делается верхний стягивающий слой.

На фото такая конструкция пола выглядит, как слоеный пирог.

Основа для бетонной заливки

Заливка пола в бане своими руками – дело ответственное. Чтобы минимизировать потери тепла через грунт, необходимо сделать углубление сантиметров на шестьдесят. Две трети закладывается кирпичным боем, камнями, гравием. Особенно необходимо следить, чтобы в закладку не попали куски древесины и иные объекты биологического характера, способные перегнивать. Каменная подушка засыпается и утрамбовывается (подробнее: «Устройство бетонного пола в бане своими руками – этапы работ»).

По периметру помещение обмазывается глиной, насыпается амортизирующий пятнадцатисантиметровый слой из щебня мелкой фракции и песка. Суть его заключается в том, чтобы выполнить абсорбирование влаги, создающейся в процессе конденсации из-за перепадов температурных режимов. Засыпав амортизатор, подушка разравнивается и уплотняется.

Отвод воды

При проектировании банной постройки стоит определиться с месторасположением парной и душевой. Полы по грунту в ленточном фундаменте или любом другом в этих помещениях должны выполняться с учетом монтажа водоотвода. Для этого предусматривают приямок в центральной части комнаты. Наливной пол со сливом соединяют при помощи дренажных труб с ямой, расположенной за пределами бани. Трубопровод прокладывается с уклоном под слив пошагово с рытьем траншеи глубиной 3 метра и шириной в 1 метр. Монтаж ведется по всем правилам, стенки ямы укрепляются кирпичом или сборными железобетонными кольцами. Выполняя полы под слив, чтобы было тепло, трубы стоит защитить, например, изоляцией с пеноплексом.

Водоотводная система в бане

Как уже говорилось ранее, система водоотвода и необходимый уклон пола в бане должны быть предусмотрены заранее и в обязательном порядке.

Существует два варианта монтирования систем водоотвода.

Непосредственно под баней, если стяжка делается на лагах

Этот вариант хорош тем, что не требует больших энергозатрат со стороны заказчика. В этом случае под бетонным основанием пола вырывается дренажная яма метр на метр и глубиной около метра. Яму засыпают строительным песком и крупным щебнем.

Важно предусмотреть систему воздухоотвода в дренажной яме, чтобы скапливающиеся сточные воды не создавали неприятного запаха вокруг банной постройки. Такой вариант хорош исключительно в тех случаях, когда бетонная стяжка поднята над поверхностью грунта

Если бетон заливается непосредственно по грунту, такой вариант водоотводной системы исключается

Такой вариант хорош исключительно в тех случаях, когда бетонная стяжка поднята над поверхностью грунта. Если бетон заливается непосредственно по грунту, такой вариант водоотводной системы исключается.

Канализационные трубы, вмонтированные в стяжку

Этот вариант применяется, когда бетонная поверхность сооружается непосредственно по грунту под банной постройкой. Тогда места для дренажной ямы просто не остаётся, поэтому придётся рыть её в некотором отдалении от бани и проводить канализационные трубы от бани к водоотводной яме.

Кроме того, канализационные трубы придётся вмуровывать в бетонную поверхность пола бани, что также требует небольшой сноровки и знания технологии.

Приготовление раствора и заливка стяжки

Здесь поговорим о том, какой лучше применить раствор для стяжки пола именно в банных условиях. Можно приготовить смесь самому, взяв чистый кварцевый песок и свежий цемент марки 400 или выше. Замесив 4 порции песка и 1 порцию цемента, хорошо перемешав с водой, можно залить стяжку и такой смесью, но.

Я всё-таки рекомендую пользоваться готовыми специальными качественными смесями, которые продаются в магазинах. Там определённая нужная пропорция цемента и песка

Состав уже хорошо перемешан, и что особо важно – в них присутствуют определённые полимерные добавки (пластификаторы), которые не дают бетону растрескиваться, и улучшают его механические свойства

Используемый раствор для стяжки пола не должен быть жидким, так как это снижает прочность бетона в дальнейшем. Его консистенция должна быть похожа на тесто, хотя выровнять такой раствор гораздо сложнее. Из практики скажу, что многие не парятся по этому поводу и разводят жидкий раствор, так же с ним легче справиться. Но в итоге получают хрупкий и не долговечный пол. Пластификаторы отлично решают эту проблему: раствор становится пластичный и отлично растягивается по всей площади.

Толщина такой финишной бетонной заливки должна быть 50-100 мм. Делать её менее 5 см. нет смысла, так как такой тонкий бетон просто потрескается. Полная полимеризация бетона происходит в течение  4-х недель, так что стяжка пола под плитку должна выстояться это время. После можете смело класть напольную плитку или мозаику.

Если Вы хотите получить качественный бетон, то необходимо утром и вечером в течении недели брызгать на него водой. Так лучше происходит процесс укрепления всей стяжки и она обретает все свои необходимые свойства.

Цитата мудрости: Кто не идёт вперёд, тот идёт назад: стоячего положения нет.

Технология укладки непротекающего деревянного пола

Пошаговая инструкция имеет следующий вид:

1. Как и в случае с непротекающим полом, поверх утрамбованного грунта устраивается подсыпка толщиной 25 см, но поскольку непротекающий пол является утеплённым, вместо щебня лучше использовать керамзит. Грунт нужно вынимать на такую глубину, чтобы от верха засыпки до низа деревянных конструкций оставалось расстояние хотя бы в 150 мм. Хотя проникание воды в подпольное пространство исключается, в данном случае оно также должно хорошо проветриваться, для чего в фундаменте должны быть устроены продухи. Это предотвратит гниение древесины снизу.

   Керамзитовя засыпка

2. Укладываем на фундамент и опорные столбики лаги. При устройстве непротекающего пола они должны быть направлены поперёк стока воды. При таком исполнении влага будет стекать по доскам вдоль древесных волокон, то есть с минимальным сопротивлением.

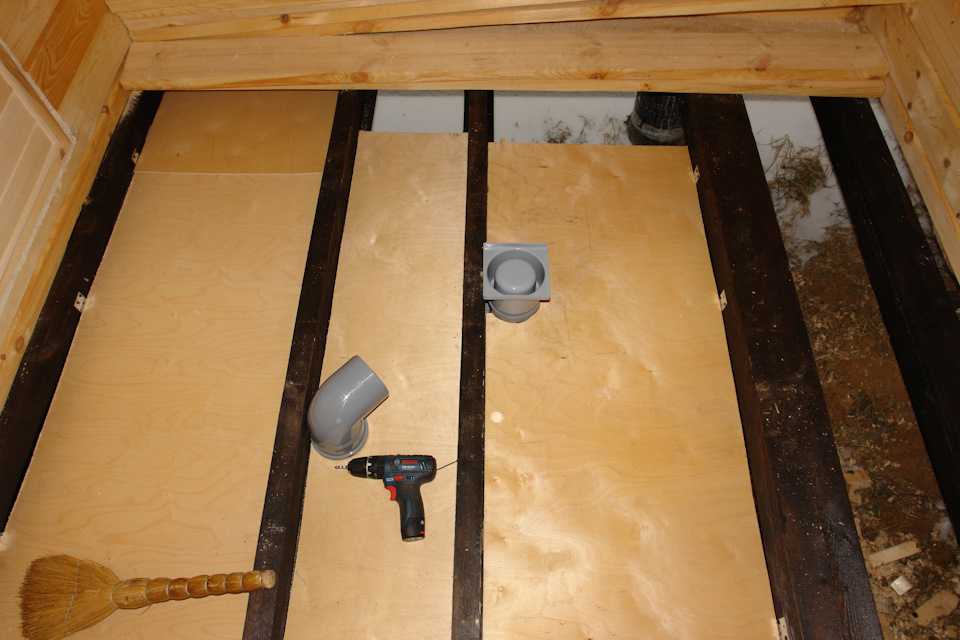

3. Выставив лаги, снизу к ним прибивают так называемый черновой пол — подшивку из самого дешёвого, бросового материала, например, срезанного горбыля. На этот конструктивный элемент в дальнейшем будет укладываться теплоизолятор. Предварительно его также следует обработать антисептиком.

4. Далее лаги с черновым полом нужно застелить пароизолирующей плёнкой. Она вдавливается в просветы между балками, вследствие чего облегает и их, и подшивку. Края плёнки должны заходить на стены примерно на 100 мм.

   Монтаж пароизоляционного слоя

5. Между лагами укладывается утеплитель. В данном случае лучше применять в этом качестве минеральную вату, так как она не представляет интереса для грызунов. Если же будет уложен пенопласт и мышам удастся до него добраться, что в условиях загородного участка весьма вероятно, то они выгрызут в этом материале целые норы.

   Укладка утеплителя

6. Сверху утеплитель застилается плёнкой с гидропароизоляционными свойствами. Она также должна быть выпущена на стену.

7. Поверх лаг набиваем сплошной настил из шпунтованной доски. Не забывайте, что по всему периметру следует оставлять зазор в 20 мм. Каждая доска прибивается к лагам двумя гвоздями, причём вбивать их следует под углом 45 градусов — тогда доски будут прижиматься одна к другой максимально плотно. Сначала доски рекомендуется просто «прихватить», окончательную же подгонку и фиксацию лучше выполнять после того, как будут закончены отделочные работы и баня будет просушена.

   Монтаж настила

После монтажа чистового напольного покрытия нужно подрезать торчащую из-под него плёнку и пришить её к стенам.

Далее устанавливаем плинтус.

Обратите внимание! Обшивка стен должна ложиться поверх плинтуса, чтобы стекающая по ним влага под него не проникала. Остаётся вдоль одной из стен установить наклонный жёлоб со сливным отверстием, подключённым к канализации. Остаётся вдоль одной из стен установить наклонный жёлоб со сливным отверстием, подключённым к канализации

Остаётся вдоль одной из стен установить наклонный жёлоб со сливным отверстием, подключённым к канализации.

Пошаговое руководство по монтажу протекающего пола предусматривает поэтапное выполнение работ: подготовку подполья, установку лаг и деревянного настила.

Подготовка подполья

Чтобы вода, попадающая в подполье, выводилась в грунт, необходимо правильно подготовить основание – для этого производят срез верхнего слоя земли и засыпку гидроизоляционной подушки из мелкого щебня толщиной до 26 см.

Как правильно сделать установку лаг? Они монтируются на бетонные опоры, оснащенные подставкой из кирпича. Высота закладки лаг определяется высотой столбов (столбчатый фундамент) или лент (ленточный фундамент).

Установка лаг выполняется напротив короткой стены строения. Чтобы избежать деформации лаг или их разбухания, опоры закрывают двойным слоем гидроизоляции из рубероида, обработанного горячим битумом.

Чтобы обеспечить естественную вентиляцию при укладке лаг к стенам, следует соблюдать минимальные технологические зазоры в 4 см.

Чтобы постелить пол, используют доски, которые фиксируют перпендикулярно установленным лагам. При этом необходимо соблюдать отступы между отдельными элементами пола – 5 мм, между досками и стенами – 2,5 см. Фиксация деревянного щита к лагам выполняется при помощи металлических гвоздей.

Бетонный пол по лагам

Кроме описанного варианта, может быть выполнена укладка бетонного пола по лагам, в этом случае получается подпольное вентилируемое пространство.

В качестве лаг используются деревянные брусья сечением 10х20 см, шаг их укладки должен составлять порядка 50 см, снизу к лагам крепят деревянный бруски сечение 5х15 см и на них монтируют доски толщиной 20-30 мм, которые служат черновым полом.

Если помещение бани большое, то под лаги лучше установить опоры, чтобы со временем они не просели.

На готовый черновой пол укладывают гидроизоляционный материал с нахлестом полотен не менее 10 см, и обязательно проводится герметизация всех швов.

Специалисты предпочитают в качестве гидроизоляции использовать полиэтиленовую пленку, так как она более пластичная, по сравнению с рубероидом, поэтому с ней удобнее и проще работать.

Следующим этапом является укладка теплоизоляции, после ее монтажа, она снова покрывается слоем гидроизоляционного материала, на который устанавливается армирующая сетка.

Если вы планируете делать теплый пол, то теперь можно приступать к монтажу труб или укладке кабеля. После монтажа системы, проверяют ее работоспособность.

залить слой стяжки,

Для вентиляции подпольного пространства в надземной части фундамента обязательно оставляют продухи, через которые будет проникать воздух, поэтому черновой пол и лаги не будут гнить.

Перед установкой всех деревянных элементов: лаг, брусков досок, их надо обязательно обработать антисептиками, чтобы не допустить развитие процесса гниения.

На последнем этапе обустройства такого пола, проводится монтаж финишного напольного покрытия, на теплый пол обычно укладывается керамогранит или кафельная плитка, они обязательно должны иметь антискользящее покрытие.

Если неделать теплый пол, то ходить по кафельной плитке некомфортно, в таком случае надо сделать настил из деревянных брусков или постелить коврики из полимеров. Если есть деревянный настил, то его рекомендуется периодически выносить из бани для проветривания.

Чтобы в бане не отсыревали стены, во время монтажа пола надо рассчитать его высоту с учетом всех слоев так, чтобы он получился выше верхнего края цоколя и тогда проблем не будет.

Обустройство подушки

Схема устройства утеплённой бетонной стяжки с армированием на грунте

Чтобы бетонное основание лучше сохраняло тепло, при засыпке минеральной подушки в грунте делают углубление в 0.5 м, из которых 0.3 м уйдет на засыпку крупнофракционных материалов:

• битый кирпич;
• гранулированный гравий;
• крупная щебенка.

После этого засыпанные материалы хорошенько утрамбовывают, а весь периметр будущей бани промазывают глиняным составом. Затем необходимо уложить небольшой слой амортизатора. Для этих целей используют песок с мелкофракционным гравием или щебенкой. Высота амортизирующего слоя должна быть не выше 15-17 см. Для чего он вообще нужен?

Как установить слив для душа

К

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 06.07.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших профсоюзных строительных компаний Нью-Йорка.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Существует несколько вариантов выбора трапа для душа. Ваш выбор зависит от вашей душевой подставки, типа труб в вашем доме и рекомендаций производителя как для поддона, так и для слива.

Имейте в виду, что узлы слива для душа обычно изготавливаются для установки 2-дюймовой водосточной трубы, а не 1 1/2-дюймовой трубы, которая обычно используется в ваннах. 2-дюймовая труба является рекомендуемым размером, потому что душевые имеют низкий порог затопления, а 2-дюймовая труба помогает воде стекать быстрее, чем 1 1/2-дюймовая труба. Итак, если вы переходите с ванны и душа на душ, вам, вероятно, придется изменить размер сливной трубы.

Для каждого типа сливного узла существует свой способ монтажа:

• Трапы компрессионного типа
• Трапы, приклеенные растворителем
• Трапы, облицованные плиткой

Оборудование/инструменты

• Ножовка или труборез
• Клещи для блокировки каналов
• Герметичный пистолет
• Отвертки

Материалы

• Сборка душевого трапа
• Силиконовый герметик
• Грунтовка для пластиковых труб (при необходимости)
• Клей-растворитель для пластиковых труб (при необходимости)

Ель / Кевин Норрис

Как установить компрессионный душевой трап

Душевые трапы компрессионного типа крепятся к домовым водосточным трубам с помощью компрессионных шайб и гаек. Этот стиль, как правило, легче установить, чем сливы, приклеенные растворителем, особенно если у вас нет доступа в подвал или подполье к области под душевой кабиной. Дренажные узлы компрессионного типа доступны из АБС, ПВХ или латуни, хотя ПВХ постепенно становится наиболее популярным. Любой из этих материалов можно использовать со стальными, стекловолоконными или акриловыми душевыми поддонами.

При установке компрессионного душевого трапа сливной фитинг обычно устанавливается в душевой поддон до того, как он будет уложен на место.

1. Обрезка водосточной трубы

   Для душевого фитинга компрессионного типа водосточная труба должна располагаться примерно на 3/4–1 дюйм ниже кромки душевого желоба (следуйте рекомендациям производителя). Возможно, вам придется примерить основание душа, чтобы отметить правильную высоту, а затем снять основание, чтобы отрезать трубу.

   Обрезку дренажной трубы можно выполнить ножовкой по металлу или резаком для пластиковых труб. Если вы используете ножовку, убедитесь, что разрез сделан ровно и ровно.

   Ель / Кевин Норрис

2. Прикрепите узел слива

   Нанесите валик силиконового герметика вокруг верхнего фланца отверстия слива душа, затем вставьте узел слива в отверстие. Наденьте резиновую уплотнительную шайбу и картонную фрикционную шайбу на патрубок сливного узла из-под поддона душа. Навинтите монтажную гайку на хвостовик и затяните ее плоскогубцами.

   Вытрите излишки герметика, просочившегося вокруг дренажного узла.

   Ель / Кевин Норрис

3. Установка душевого поддона

   Аккуратно расположите душевую подставку так, чтобы водосточная труба входила в сливной узел.

   Ель / Кевин Норрис

4. Вставьте компрессионную прокладку

   Поместите мягкую резиновую компрессионную прокладку в сливное отверстие так, чтобы она соответствовала водосточной трубе. Вверните накидную гайку в сливное отверстие и затяните ее. Компрессионные сливы обычно поставляются с приспособлением для установки, которое помогает затянуть гайку изнутри слива с помощью отвертки. Когда вы затягиваете, резиновая прокладка прижимается к водосточной трубе, создавая водонепроницаемое уплотнение.

   Снимите монтажный инструмент и защелкните решетку над сливным отверстием. Дайте силикону высохнуть в течение полных 24 часов, прежде чем использовать душ.

   Ель / Кевин Норрис

Установка желоба для душа, приклеенного растворителем

Сливные узлы, приклеенные растворителем, рекомендуются только в том случае, если у вас есть доступ под душем из незавершенного подвала или подполья. Если у вас нет такого доступа, лучшим выбором будет сливной узел компрессионного типа.

Сливные желоба для душа, склеенные растворителем, обычно изготавливаются из ПВХ-пластика, хотя в более старых моделях может использоваться АБС-пластик. Если у вас пластиковая водосточная труба, убедитесь, что слив для душа соответствует типу пластика в дренажной системе. Как и душевые желоба компрессионного типа, этот тип можно использовать со стальными, стекловолоконными и акриловыми душевыми поддонами.

С фитингами, приклеенными растворителем, может быть сложнее правильно измерить трубу, поэтому обязательно тщательно измерьте и проверьте детали перед склеиванием.

1. Отрегулировать водосточную трубу

   Следуйте рекомендациям производителя по регулировке водосточной трубы на нужной высоте. Для многих сливных фитингов это означает обрезку трубы точно на уровне основания.

   Ель / Кевин Норрис

2. Подготовка узла слива

   Большинство сливов для душа, склеенных растворителем, состоят из нескольких частей: крышка сетчатого фильтра; верхняя часть корпуса, проходящая вниз через сливное отверстие в душевой подставке; и нижняя часть с внутренней резьбой, которая навинчивается на верхнюю часть корпуса, с гладкой внутренней резьбой, приклеенной к сливной трубе.

   Начните с разборки всех частей дренажного узла. Осторожно отложите картонную фрикционную шайбу и резиновую уплотнительную шайбу.

   Ель / Кевин Норрис

3. Вставьте верхнюю часть сливного узла

   Нанесите полоску силиконового герметика вокруг фланца сливного отверстия душа. Немедленно установите верхнюю часть сливного узла в дренажное отверстие и нажмите вниз.

   Ель / Кевин Норрис

4. Закрепите сливной узел

   Снизу основания душа поместите резиновую уплотнительную прокладку, затем фрикционную бумажную прокладку на наружную резьбу верхней части корпуса. Затем навинтите нижнюю часть дренажного узла на верхнюю часть. Затяните сливной узел, свинчивая части вместе, пока силикон не начнет просачиваться между фланцем сливного отверстия.

   Вытрите излишки силикона. Прикрепите металлическую решетку к верхней части сливного узла.

   Ель / Кевин Норрис

5. Приклейте водосточную трубу к дренажному узлу растворителем

   С пола под поддоном нанесите пластиковую грунтовку для труб вокруг внешнего края водосточной трубы и вокруг внутренней поверхности гладкого патрубка на нижнем корпусе трапа. Нанесите тонкий слой растворяющего клея на те же поверхности. Немедленно вставьте дренажную трубу в гнездо на корпусе дренажа и удерживайте ее на месте, пока соединение не затвердеет. Дайте растворяющему клею и силиконовому герметику высохнуть в течение полных 24 часов, прежде чем использовать душ.

   Ель / Кевин Норрис

Как установить плиточный душевой трап

Сливные узлы для облицованных плиткой душевых состоят из трех частей, каждая из которых устанавливается на разных этапах монтажа поддона. Водонепроницаемый мембранный вкладыш для душа зажат между двумя нижними фланцами, скрепленными болтами. Этот вкладыш является самым низким слоем водостойкости и гарантирует, что все, что попадет под раствор, все равно попадет в канализацию и не просочится через поддон для душа. Последняя деталь, сетчатый фильтр в сборе, является единственной деталью, которая видна, когда душевой поддон собран.

Если специалист по плитке устанавливает вашу нестандартную душевую подставку, он будет выполнять установку слива как часть процесса.

1. Установите нижний фланец

   После того, как черновой пол душевой подготовлен и очищен, установите нижний фланец желоба в водосточную трубу, обычно приклеивая растворителем.

   После того, как это будет сделано, вокруг сливного отверстия затирается слой раствора, создавая уклон в 1/4 дюйма на фут от стен к сливу. После высыхания раствора на пол и нижний фланец душевого желоба укладывается водонепроницаемая мембранная прокладка. Используйте силиконовый герметик, чтобы запечатать вкладыш на сливном фланце, затем обрежьте вкладыш вокруг сливного отверстия.

   Ель / Кевин Норрис

2. Установите средний фланец

   Вставьте средний фланец дренажного фитинга поверх вкладыша и дренажного отверстия, используя болты, чтобы прикрепить его к нижнему фланцу под вкладышем. Лайнер будет плотно зажат между фланцами. На этом этапе обычной практикой является обливание водой поддона душа, чтобы проверить внутреннюю часть на наличие утечек.

   Ель / Кевин Норрис

3. Установите сборку фильтра

   Прикрепите узел сливного фильтра к сливу так, чтобы он выступал над вкладышем. Эта деталь обычно имеет наружную резьбу, которая ввинчивается в внутреннюю резьбу среднего фланца. Степень удлинения узла сетчатого фильтра зависит от того, как будет укладываться плитка — следуйте инструкциям производителя. Это может быть целых 1 1/2 дюйма, если вы кладете плитку на твердый слой раствора.

   Теперь вы готовы к остальной части укладки керамической плитки. Обычно это включает в себя второй слой раствора, а затем керамическую плитку, уложенную поверх раствора. Перед использованием душа плитка должна быть залита швом, загерметизирована и выдержана.

   Ель / Кевин Норрис

   10 лучших нескользящих ковриков для ванной 2023 года

Как установить вкладыш для душевого поддона: построить водонепроницаемый душ с нуля

Назад к дому Руководство по проекту

Сложность передовой

Время &Гратерравно; 2 дня

Установка душа требует гораздо больше шагов, чем может себе представить обычный человек. Гидроизоляция, хотя и является одним из самых недооцененных шагов, никогда не должна упускаться из виду.

Типичная модель конструкции душевой кабины состоит из пяти слоев: черновой пол; основание откоса или первая растворная подушка; вкладыш под поддон для душа; окончательный слой раствора; и душевая плитка или пол. Поддон для душа является наиболее важным аспектом, когда речь идет о гидроизоляции, поскольку он защищает как пористый каркас стены душа, так и нижние слои пола от возможного проникновения воды и последующего появления плесени.

Заявление об отказе от ответственности. Это руководство относится к типичной установке центрального дренажа. Если вы работаете с линейным сливом или безбортовой душевой, перейдите на сайт Quickdrain, чтобы просмотреть более специализированные инструкции.

Комплекты вкладышей для душевых поддонов Oatey поставляются с одним вкладышем и двумя угловыми перемычками универсальной конструкции для установки в правом или левом углу. Вкладыши для поддонов Oatey предлагаются либо из CPE (вкладыши из CPE рекомендуются, если ваш пол имеет систему лучистого обогрева), либо из листового материала из ПВХ толщиной 30 мил. или 40 мил. толщины и включают в себя ряд размеров, таких как:

•    5 футов x 6 футов
•    6 футов x 33 фута
•    5 футов x 40 футов
•    4 фута x 50 футов
•    5 футов x 50 футов
•    6 футов x 50 футов
•    5 футов x 100 футов
•    6 футов x 100 футов

Что вам понадобится для этого проекта

1.

Установите основание дренажа

Начните с размещения основания дренажа в предварительно сделанном отверстии (отверстие 4-1/2 дюйма рекомендуется для водоотводящих желобов Oatey) и прикрутите фланец к основанию. Если ваш слив предварительно собран, ослабьте болты, соединяющие зажимное кольцо с фланцем, и снимите зажимное кольцо, но оставьте сливную пробку на месте посередине сливного отверстия.

Совет: если у вас нет сливной пробки, вы можете использовать клейкую ленту, чтобы закрыть сливное отверстие, хотя позже вам понадобится сливная пробка.

Предупреждение. Не рекомендуется использовать войлочную бумагу с вкладышем для посуды, так как нефть в войлочной бумаге может реагировать с вкладышем, вызывая его растрескивание или ломкость, что может привести к протечкам.

2. Подготовка откоса

У вас есть два варианта подготовки откоса: строительный раствор или идеальный откос Оати.

Совет: Oatey’s Perfect Slope рекомендуется для использования тем, кто не имеет опыта в создании душевой кровати с идеальным наклоном из строительного раствора.

Раствор
Вылейте раствор на черный пол с уклоном ¼ дюйма на фут внутрь от каркаса стены до верха (но не над) дренажного основания. После этого оставьте слой раствора для затвердевания в соответствии с инструкциями по раствору.

Идеальный уклон
Если вы хотите сэкономить время и нервы, установите Perfect Slope от Oatey на черновой пол, обязательно обрезав Perfect Slope по размерам вашего душа, а также вокруг слива, чтобы он подходил заподлицо. Видео и инструкции по применению доступны на Oatey.com.

Примечание. Perfect Slope следует укладывать ровно печатной стороной вверх без использования клея.

3. Измерьте вкладыш для поддона для бордюра

Совет: вкладыш для противня Oatey маркируется с шагом 6 дюймов для облегчения измерения.

Чтобы узнать общую ширину бордюра, измерьте внутреннюю и внешнюю высоту бордюра, а также верхнюю ширину бордюра и сложите их вместе.

Измерьте длину бордюра, затем отрежьте кусок подкладки по этим размерам. Прикрепите этот кусок подкладки сверху и к обеим открытым сторонам бордюра.

Общая ширина бордюра: внутренняя высота бордюра + внешняя высота бордюра + ширина бордюра сверху



и без мусора. Сделайте пятидюймовую отметку от бордюра до каркаса стены. Проведите измерения от этой отметки до слоя раствора, чтобы определить высоту нанесения.

Положите вкладыш на плоскую поверхность. Измерьте и отметьте общую длину и ширину слоя раствора в соответствии с приведенной ниже диаграммой. Наконец, разрежьте лайнер для кастрюли в соответствии с вашими отметками.

Общая длина слоя раствора: 2 x высота нанесения + длина слоя раствора

Общая ширина слоя раствора: общая ширина бордюра + ширина слоя раствора + высота нанесения

-загните края для удобства надевания вкладыша на поддон. Переверните вкладыш и отметьте его вверх от края в соответствии с высотой нанесения с трех сторон.

Сложите стороны по каждой отметке.

Выньте тестовую заглушку из слива и накиньте поддон на слой раствора и основание слива, убедившись, что края, обращенные к стене, загнуты в соответствии с высотой нанесения. Прежде чем найти сливную пробку, убедитесь, что вкладыш поддона расположен по центру. Вырежьте X-образные формы над четырьмя болтами, в которые ввинчивается зажимное кольцо. Также вырезаем отверстие над сливным отверстием.

6. ​​Соберите сливное дно

Сложите поддон наполовину, чтобы открыть сливное дно, и нанесите силиконовый герметик на поверхность внутреннего фланца. Сложите вкладыш обратно, протолкните болты через X-образные формы вкладыша и завинтите зажимное кольцо на четыре болта. Наконец, затяните болты до плотного прилегания кольца к гильзе. Установите тестовую заглушку на место.

7. Загните углы и прикрепите противень к грубому каркасу

Совет: Скрепляйте скобами только верхние ½ дюйма подкладки для максимальной водонепроницаемости.

Согните углы и прикрепите скобами вкладыш к стеновому каркасу вдоль и добавьте клей для вкладыша (Oatey X-15 для вкладышей из ПВХ и Oateyweld для вкладышей из CPE) на излишки в сложенных углах, чтобы склеить их вместе, прежде чем также прикрепить его скобами к каркасу стены. .

8. Приклейте поддон к бордюру

Отрежьте 2 куска поддона по ширине бордюра и высотой около 6 дюймов. Прикрепите обе части по обе стороны от верхней части бордюра, половину на бордюр и половину на каркас стены. Отрежьте подкладку вертикально во внутреннем углу и приклейте ее горизонтально поверх подкладки из отходов. Прикрепите вкладыш к каркасу стены и отрежьте все излишки, выходящие за пределы размеров душа. Наконец, приклейте лишнюю прокладку для слоя раствора поверх бордюра и снова скрепите наружную часть бордюра.

9. Установите углы дамбы

Совет: Скобы или винты не нужны для использования с углами дамбы.

Используя X-15 или Oateyweld, приклейте углы плотины к любому пересечению между бордюром и каркасом стены.

10. Проведите тест на затопление

После того, как клей высохнет в течение ночи, убедитесь, что пробка надежно закреплена, и налейте воду в душевую кабину на рекомендуемой высоте, равной высоте бордюра. Дайте воде отстояться не менее двух часов, чтобы определить водонепроницаемость вашего вкладыша для душевого поддона. Утечек нет, если уровень воды не упал, окружающая территория не влажная и вода не течет с потолка (если на верхнем этаже). Снимите контрольную пробку, чтобы слить воду.

После того, как вы убедились, что ваша душевая кровать водонепроницаема, вы можете рассчитывать на следующие этапы установки вашего душа: выбор желоба и высоты желоба, нанесение строительного раствора на поверхность поддона, нанесение тонкого слоя. (клей между раствором и плиткой), выбор плитки и ее применение. Чтобы получить помощь в завершении установки без каких-либо головных болей, ознакомьтесь с сообщением в блоге Oatey, посвященным распространенным ошибкам при установке душа и советам по гидроизоляции.
