Как зачистить провод от изоляции? Способы и инструменты для правильной зачистки проводов от изоляции.

В ходе электромонтажных работ, при подключении или монтаже цепей и оборудования, любой электромонтажник сталкивается с необходимостью зачистки электрического провода от изоляции. Существует несколько способов зачистки проводов, каждый из которых используется при различных ситуациях, материалах и объемах работ, а также в зависимости от наличия специального инструмента. В этой статье будут рассмотрены самые распространенные способы и инструменты для снятия изоляции.

Способы и инструменты для правильной зачистки проводов от изоляции

При электромонтаже в быту, когда не требуется снимать изоляцию с силовых проводов большого поперечного сечения или оптоволокна, используют такие инструменты как монтажный или канцелярский нож, бокорезы, паяльник или стриппер.

Использование ножа для зачистки кабеля

При отсутствии специальных инструментов очень часто, для снятия изоляции, применяют канцелярский или строительный нож.

При зачистке проводов с помощью такого ножа важно соблюдать некоторые правила: во-первых, зачистку нужно производить от себя (если лезвие соскочит – это обеспечит безопасность от порезов), во-вторых, лезвие ножа и ось провода должны находиться под максимальным углом друг к другу. Снимать изоляцию с проводника круговыми движениями перпендикулярно оси провода нужно с осторожностью. Так как можно повредить токопроводящую жилу, что ухудшит её электрические и механические свойства (в этом месте, при долгой эксплуатации провод может обломиться).

Реже используется специальный электромонтажный нож, который применяется для зачистки кабеля от внешней изоляции и не используется при малых сечениях проводников. Такой инструмент имеет специальную пятку, которая позволяет снимать верхний слой изоляции, не повреждая изоляционные слои токопроводящих жил.

Использование бокорезов для зачистки проводов

Бокорезы – инструмент, который требует некоторых навыков для выполнения правильного снятия изоляции с электрического провода.

При отсутствии таковых, предпочтительнее применять строительный или канцелярский нож.

Принцип снятия изоляции с помощью бокорезов следующий: инструмент размещают заточенной стороной против движения инструмента, далее круговым движением перпендикулярно оси провода изоляцию подсекают острыми кромками бокорезов, а затем легким движением стягивают её в сторону.

При использовании такого метода есть риск повредить жилу или вовсе её перекусить. Поэтому важно, чтобы усилие было незначительное, а инструмент острый.

Использование паяльника

Паяльник применяют в тех случаях, когда требуется снять изоляционный слой с тонких проводов при небольших объемах работ. Последовательность действий при таком способе следующая:

1. Инструмент подключается к сети и нагревается до рабочей температуры;

2. Жалом паяльника проводят в нужном месте на проводе;

3. Снимают остатки изоляции руками.

Данный метод требует наличия у мастера паяльника, времени на разогрев паяльника и очистку жала после проведения работ. Использование паяльника обеспечивает целостность провода после зачистки и незаменимо при снятии изоляционного слоя со старых проводов с высохшей от времени изоляцией.

Профессиональная зачистка проводов с помощью стриппера

Каждый уважающий себя электрик, которому приходится часто снимать изоляцию с проводов, обязательно имеет в своем арсенале инструмент, именуемый стриппером.

Этот инструмент позволяет зачищать провода с сечением жилы от 0,5 до 6 кв. мм (существуют и более серьезные стрипперы, которые могут снимать изоляцию с более толстых проводов или специализированных, но в быту такие применяются редко). Использовать стриппер очень просто: достаточно взять провод, с которого нужно снять изоляцию и поместить его между губок инструмента, далее лёгким движением сжать рукоятки, при этом изоляция легко снимется с провода.

Профессиональный инструмент всегда используют электрики при больших объемах работ, так как это существенно снижает трудозатраты и время на демонтаж изоляции с проводов.

Как лучше зачистить коаксиальный кабель?

Снимать изоляцию с коаксиального кабеля достаточно просто. Чтобы понять, каким образом это сделать, нужно иметь представление о том, из каких элементов состоит такой кабель.

Коаксиальный кабель бывает в нескольких исполнениях:

1. Тонкий – имеет проводник, диэлектрик, оплетку и внешнюю оболочку.

2. Толстый – имеет все элементы тонкого проводника, а также специальную защитную пленку от помех.

Последовательность действий при зачистке любого типа коаксиального кабеля следующая:

1. Круговым движением, перпендикулярно оси кабеля надрезается внешняя оболочка и стягивается с провода;

2. Металлическая оплетка отгибается в сторону, а защитная пленка (при наличии) отрезается кусачками или также отгибается вместе с оплеткой;

3. Круговым движением перпендикулярно оси кабеля надрезается слой диэлектрика.

   При этом важно производить это действие осторожно, чтобы не повредить ножом жилу провода.

4. Далее диэлектрик снимают слегка прокручивая.

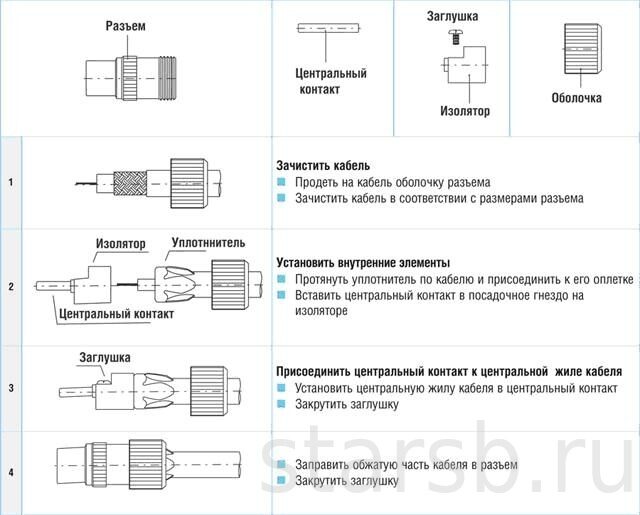

5. Производится монтаж специального коннектора для такого типа кабеля (при этом имеет значение тип кабеля, так как от этого зависит диаметр коннектора).

Монтаж коннектора на коаксиальный кабель производится аккуратно, чтобы исключить соприкосновение оплетки и проводящей жилы – это позволит избежать проблем при наладке оборудования и исключит наличие различного рода помех.



Как зачистить бронированный кабель?

Зачистка (разделка) бронированного кабеля – трудоемкий процесс, который выполняется непосредственно перед монтажом муфты и, в большинстве случаев, требует использования специализированного инструмента.

Все дело в том, что такой кабель, обычно, большого сечения, а защитный бронированный слой выполняется из металла (свинец, алюминий).





Схема разделки кабеля: 1 – защитный изоляционный слой; 2 – бронированный слой; 3 – свинцовая оболочка; 4 – поясная изоляция; 5 — фазная изоляция; 6 – жилы;

Последовательность демонтажа слоев изоляции и брони будет следующая:

Во-первых, общая изоляция надрезается ножом по кругу и вдоль, а затем снимается с кабеля;

Во-вторых, выполненный в виде ленты бронированный слой разматывается и отсоединяется с помощью зубила и молотка, ножниц по металлу (или другим инструментом по металлу).

В-третьих, кабельные жилы освобождают от свинцовой оболочки при помощи кольцевых надрезов острым ножом наполовину толщины защитной оболочки и затем с помощью плоскогубцев удаляют;

В-четвертых, снимают поясную изоляцию, разводят в стороны и зачищают от фазной изоляции каждую токоведущую жилу.

Для зачистки жил бронированного кабеля в профессиональных целях используют специальные ножницы для резки (бронерезка), с помощью них можно быстро зачистить кабель от общего изоляционного и бронированного слоя.



Как зачистить оптический кабель?

Технологий по разделке оптического кабеля существует несколько, и все они различаются друг от друга требованиями к инструментам и навыкам монтажника. Зачистка такого кабеля, в том числе зависит от муфты, которая будет использована при соединении. В одних случаях кевларовые нити, входящие в состав кабеля срезаются, а в некоторых – остаются и закрепляются в муфте.

В качестве инструментов для разделки оптического кабеля используют стрипперы (прищепки, модульные, ножевые), бокорезы, различные виды ножей (макетный, плужковый), плоскогубцы и другие. В продаже также имеются специальные наборы для работы с таким видом кабеля, например, НИМ-25 и прочие. Ниже рассмотрим этапы выполнения зачистки оптоволоконного кабеля.

1. Демонтаж внешней оболочки и троса

При снятии внешней оболочки кабеля используют специальный нож-стриппер для оптоволокна или аналогичный для силового электрокабеля. С помощью такого ножа делается круговой надрез вокруг оси оптического кабеля и два продольных реза. После чего снимают оболочку, состоящую из двух половинок.

На этом этапе важно выставлять точную толщину реза: если рез будет слишком глубоким, то существует большая вероятность повреждения оптического волокна, а если недостаточно глубокий, то снять изоляцию будет проблематично.

2. Снятие брони из стальной проволоки, гофрированной стальной ленты и кевларовых нитей

На этом этапе производят демонтаж брони с помощью тросокусов или бокорезов (кроме кевлара). При этом данные работы необходимо производить аккуратно и следить за тем, чтобы не оставалось острых кромок и заусенцев на элементах брони, которые впоследствии могут повредить оптоволокно.

Кевларовые нити срезаются при помощи специальных ножниц с керамическими накладками, так как обычный режущий инструмент при работе с кевларом быстро затупляется.

3. Зачистка модулей

Завершающим этапом перед монтажом в муфту оптического кабеля является снятие оболочек модулей. Эту работы выполняют при помощи стриппера (не забывая соблюдать толщину реза), круговым движением надрезая эту оболочку. Далее она стягивается с оптоволокна. При этом не следует прикладывать большое усилие, так как волокно может повредиться, что скажется на качестве связи.

Правильное снятие изоляции с различных видов кабелей – важный этап при производстве электромонтажных работ, от которого зависит работоспособность всей системы, её надежность и долговечность. Поэтому выполнять такую работу нужно ответственно и аккуратно.

Как правильно зачистить изоляцию

Зачистка провода от изоляции требуется во время ремонта и замены проводки, подключения дополнительных проводов к распределительным щиткам, наращивания провода и так далее. Из этой статьи вы узнаете, как правильно зачищать провода.

Какие особенности провода надо учитывать при зачистке

Перед зачисткой нужно оценить количество жил, тип изоляции и диаметр провода.

Как зачищать многожильные провода

Если в проводе одна жила, для зачистки достаточно снять с нее изоляцию. Если в проводе две и более жил, придется работать с двойной изоляцией.

С многожильным проводом работать сложнее

Особенность работы с многожильным проводом в том, что в первую очередь нужно снять общую изоляцию. Если вы работаете с ножом, сделайте продольный разрез на длину зачистки. При этом нельзя повреждать внутренние жилы кабеля.

Достаньте жилы из разреза, чтобы было проще визуально их контролировать. После этого сделайте поперечный надрез и снимите внешнюю изоляцию. Теперь можно зачищать каждую жилу провода. О других способах зачистки пойдет речь дальше.

Достаем жилы через продольный разрез

Как работать с разными типами изоляции

В качестве изоляции на проводах используются разные виды пластиков, металлическая оплетка и броня, обмотка из ткани.

Пластиковая изоляция легко снимается режущим инструментом, о котором пойдет речь ниже.

Для удаления металлической брони, например ленты из стали или свинца, потребуются ножницы электрика с зубцами на лезвиях. Эти ножницы делают из особо прочной стали.

Ножницы для работы с кабелем с ленточной броней

Металлическую оплетку из тонкой проволоки нужно аккуратно подрезать ножницами, расплести и снять.

Чтобы снять изоляцию из ткани, воспользуйтесь наждачной бумагой с мелким абразивом: нулевкой или единицей в зависимости от диаметра кабеля.

Зачем нужно знать диаметр провода

От диаметра провода зависит выбор инструмента для снятия изоляции. Для работы с кабелем небольшого диаметра можно взять ручной инструмент, например бокорезы. Для работы с кабелем с большим диаметром и несколькими видами изоляции понадобится набор инструментов, включая нож, усиленные ножницы и стриппер.

Как зачищать изоляцию в зависимости от доступного инструмента

Инструмент прямо влияет на простоту зачистки провода и трудозатраты монтера. Если с профессиональным инструментом зачистить любой провод можно одним движением в течение секунды, то с бытовыми инструментами зачищать провода придется дольше. Подробности ниже.

Как зачистить провод ножом

Этот инструмент чаще всего используют в быту. Если вы зачищаете изоляцию редко, действительно можно обойтись канцелярским или острым кухонным ножом.

Для этого возьмите нож в одну руку, а кабель во вторую. Направьте острие от себя и снимайте изоляцию с жилы. Лезвие ножа должно быть практически параллельным жиле кабеля. Тогда уменьшается вероятность ее повреждения.

Обратите внимание, делать круговые надрезы и ставить лезвие перпендикулярно проводу нельзя. Так можно повредить жилу.

Правильное положение лезвия при зачистке кабеля ножом

Если вы хотите иметь под рукой более удобный инструмент, приобретите монтажный нож для зачистки кабеля. Он имеет тупую пятку на острие, которая защищает жилы от повреждения.

Нож для снятия изоляции

Чтобы снять оболочку ножом с пяткой, сделайте небольшой надрез на свободном конце провода. Надрез нужен, чтобы завести пятку под изоляцию. Вставьте пятку под защитную оболочку и сделайте продольный разрез на нужную длину. Освободите жилы и срежьте свободную изоляцию.

Снимаем изоляцию ножом с пяткой

Как зачистить кабель бокорезами

Если у вас есть бокорезы, возьмите их так, чтобы заточенные кромки были направлены в противоположную от движения инструмента сторону. Аккуратно нажмите на ручки, чтобы не повредить жилы кабеля, но деформировать изоляцию. «Обкусайте» изоляцию с разных сторон. Стяните защитную оболочку с кабеля.

Снимаем изоляцию бокорезами

Как снять изоляцию стриппером

Стриппер – профессиональный инструмент для снятия изоляции. Его стоит приобрести, если вы по роду деятельности постоянно зачищаете провода. В зависимости от производителя и модели стрипперы имеют разную форму. Но принцип действия у инструмента этого типа один: он подрезает и снимает изоляцию с кабеля.

Чтобы удалить изоляцию, установите регулятор сечения в нужную позицию в зависимости от диаметра кабеля. Нажмите на рукоятку. Кабель зачищен.

Читайте также: Стрипперы: понятие, виды, использование

Работать со стриппером проще всего

Как зачистить изоляцию ручным зачистителем

Ручной зачиститель или съемник – еще один инструмент для быстрой зачистки кабеля. Чтобы снять изоляцию с помощью съемника, вставьте кабель в паз, зажмите его и прокрутите провод вокруг оси. Снимите изоляцию.

Ручной зачиститель кабеля

Как зачистить изоляцию паяльником

Этот метод использовать категорически не рекомендуется, так как при оплавлении изоляции выделяются токсические вещества. Тем не менее монтеры иногда используют паяльник или зажигалку для зачистки тонких проводов. Достаточно просто провести горячим жалом по изоляции или обжечь провод зажигалкой. Оплавленную изоляцию легко снять плоскогубцами или руками.

Обжигаем изоляцию зажигалкой

Читайте также: Опрессовка наконечников проводов: порядок и частые ошибки

Заключение

Изоляцию с провода можно снять с помощью профессионального или подручного инструмента. Если вы постоянно работаете с кабелем, приобретите профессиональный стриппер. С этим инструментом можно зачистить провод в течение секунды без усилий. В быту для зачистки можно использовать обычный нож. Пользоваться паяльником или зажигалкой в закрытом помещении не рекомендуется из-за вреда для здоровья, который наносят выделяющиеся при горении пластика вещества.

Как зачищать провода — 3 способа

• Практические советы и советы

Начните любой простой электротехнический проект своими руками с помощью одного из этих трех простых способов зачистки проводов. Думаете, вам нужны новые инструменты? Подумайте еще раз: мы гарантируем, что у вас уже есть все необходимое для хотя бы одного из этих методов!

Фото: istockphoto.com

Независимо от того, заменяете ли вы старую лампу, устанавливаете новый дверной звонок или добавляете еще одну розетку в стену, первым шагом в этом виде самостоятельного ремонта часто является снятие оболочки. из провода. Хотя это введение в работу с электричеством может показаться пугающим, овладеть этим навыком несложно. Специальные инструменты могут помочь вам с задачей, но не являются необходимостью; Вы все еще можете прекрасно обойтись без них, если немного попрактикуетесь. Узнайте, как зачищать провода любого типа, используя любые инструменты, которые у вас есть под рукой, и вскоре вы будете уверенно решать будущие задачи по домашней проводке.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ Доступно на Amazon. для новичка, снабженный несколькими насечками, соответствующими разным сечениям проволоки. Чтобы зачистить провод с помощью этого специального инструмента:

1. Определите калибр провода, который вы планируете зачистить, сравнив его с направляющей на боковой стороне инструмента для зачистки.
2. Поместите кончик провода (примерно 1-½ дюйма от конца) в губки инструмента для зачистки проводов, сделав надрезы в соответствующем месте для его калибра.
3. Закройте инструмент для зачистки проводов вокруг провода так, чтобы он прорезал внешнюю оболочку провода.
4. Не закрывая зажимы для зачистки проводов, снимите оболочку с конца провода.

Фото: istockphoto.com

Как зачистить провод без инструментов для зачистки проводов

Если у вас нет специального инструмента для работы, не отчаивайтесь. Находчивый домашний мастер все еще может понять, как зачистить провод, если у него или нее есть инструмент, достаточно острый, чтобы разрезать оболочку, например, универсальный нож, ножницы или даже острый перочинный нож. Процесс аналогичен, но требует немного больше практики, чтобы получить правильное касание — достаточно давления, чтобы отрезать оболочку без повреждения металлических проводов .

При зачистке провода канцелярским ножом…

Положите провод на верстак или кусок дерева. В одной руке держите канцелярский нож так, чтобы его лезвие мягко упиралось в оплетку провода именно в том месте, где вы собираетесь ее отрезать. Другой рукой раскатайте проволоку по рабочей поверхности так, чтобы лезвие задело оболочку по всей длине проволоки. Снимите оболочку пальцами и осмотрите провод под ним, чтобы убедиться, что он не поврежден.

Фото: istockphoto.com

При зачистке провода ножницами…

Откройте ножницы наполовину и подгоните провод как можно ближе к месту соприкосновения лезвий. С малейшим нажимом начните смыкать ножницы — вы хотите вгрызаться в оболочку, но не перерезать провод. Пальцами скрутите проволоку в открытых ножницах так, чтобы оболочка была полностью надрезана парой лезвий. После того, как торцевая оболочка будет отделена, приступайте к ее снятию.

Это действительно , что просто. Как уже упоминалось, будьте осторожны, чтобы не переусердствовать с задачей, чтобы случайно не повредить изоляцию или проводку под оболочкой. В худшем случае вы можете отрезать конец провода и начать все сначала. С небольшой практикой, некоторой концентрацией и твердой рукой вы будете готовы к тому, как быстро и аккуратно зачищать провода для любого электрического проекта «сделай сам».

Работа с проволокой — SparkFun Learn

Авторы: Пол Смит, bboyho

Избранное Любимый 51

Безопасные и долговечные электрические соединения начинаются с чистой и аккуратной зачистки проводов. Снятие внешнего слоя пластика без надрезания проводов под ним имеет решающее значение. Если провод перерезан, соединение может разорваться или произойти короткое замыкание.

Без зазубрин и выбоин. Эти провода должным образом зачищены

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы. Есть несколько вырезов разного размера. Это позволяет пользователю подобрать размер выреза под размер провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, которые включают в себя запирающий механизм, имеют эргономичную ручку и возможность нарезки шурупов.

Инструмент для зачистки проводов — 22-30AWG

На пенсии ТОЛ-14762

4 Пенсионер

Избранное Любимый 8

Список желаний

Инструмент для зачистки проводов — 20-30AWG

24 в наличии ТОЛ-15220

$11,95

1

Избранное Любимый 8

Список желаний

Предупреждение: Многие инструменты для зачистки проводов, которые можно найти в хозяйственных магазинах, не зачищают провода малого сечения (от 22 до 30). Приступая к прототипированию, обязательно приобретите инструмент, способный зачищать провода калибра 22 AWG и меньше. Возможность зачистки очень тонкого провода 30 AWG (также известного как проволочная обмотка) является плюсом.

Хотя нож также может оголить провода, он также может повредить провод, надрезав металл или врезавшись в него. Использование ножа для зачистки проводов также очень опасно! Нож может легко соскользнуть и нанести серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся инструменты для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубьев и сжимая ручку. Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть включены дополнительные функции для обрезки или обжима изолированных/неизолированных проводов.

Саморегулирующиеся инструменты для зачистки проводов

Пенсионер ТОЛ-14872

2 Пенсионер

Избранное Любимый 21

Список желаний

Совет: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременной зачистки нескольких изолированных проводов.

Инструмент для намотки проводов

Если вы используете инструмент для намотки проводов, чтобы намотать провод вокруг штифта, в середине уже может быть встроено лезвие для зачистки тонкого провода. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

Пенсионер ТОЛ-14915

Выведенный из эксплуатации

Зачистка проводов с помощью ручных инструментов для зачистки проводов

Просто сжимая ручки ручных инструментов для зачистки проводов примерно на 1/4 дюйма от конца провода или требуемой длины, используя соответствующую выемку на инструменте, а затем слегка повернув его, изоляция будет срезана.0009

Затем, потянув инструмент для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся инструментов для зачистки проводов

Специальные саморегулирующиеся инструменты для зачистки проводов облегчают удаление оболочек и зачистку нескольких изолированных проводов. В этом примере мы собираемся зачистить кабель питания. Поместите конец кабеля между кусачками инструмента, чтобы отрезать. Когда все будет готово, сожмите ручки, чтобы отрезать конец троса.

Отверните пластиковую направляющую от головки и сдвиньте ее, чтобы отрегулировать длину проволоки для обрезки. Переместите пластиковую направляющую, когда длина провода вас удовлетворит. Для кабелей вы можете зачистить больше, чем рекомендуется.

Вставьте кабель между губками. При необходимости увеличьте/уменьшите натяжение зажима с помощью ручки натяжения в зависимости от размера кабеля и проволоки.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубьями. При необходимости отрегулируйте натяжение зажима с помощью ручки натяжения в зависимости от размера кабеля и проволоки.

Примечание: Не забудьте поместить внутренние провода между зубами левой челюсти, чтобы зачистить провода кабеля.
