как провести электричество в доме от счетчика

Почти все владельцы квартир хотя бы раз в жизни сталкивались с необходимостью ремонта или создания электропроводки с нуля. Проще всего переложить все работы на специалистов, но многие хотят сэкономить и выполнить электрику своими руками. Сделать это вполне реально, если понимать принципы создания электропроводки и не бояться потенциальных сложностей. Процесс не является простым, но при этом он весьма увлекательный.

• Виды электромонтажа
• Рекомендации по монтажу
  • Составление схемы
  • Выбор и расчет материалов
  • Установка элементов электропроводки
  • Коммутация устройств

Виды электромонтажа

На первом этапе важно определиться со способом монтажа проводки своими руками. Их существует два типа – открытый и скрытый. При использовании первого вида все элементы электропроводки крепятся на поверхности стен, а трассы укладываются в специальные кабель-каналы. Среди преимуществ этого способа монтажа можно отметить следующее:

• если участок проводки был поврежден, его легко заменить;
• подготовительные и монтажные работы не отличаются высокой сложностью;
• при необходимости можно легко добавить новые места разветвлений.

Однако открытая проводка редко вписывается в дизайн помещения. Кроме этого, велик риск повреждения кабелей. Чаще всего владельцы квартир предпочитают выполнять подключение проводки скрытым способом.

Для этого провода укладываются в специальные канавки (штробы), предварительно сделанные в стенах и на потолке. Также активно используются специальные плинтусы, имеющие кабель-каналы. Преимущества скрытой проводки очевидны:

• отлично вписывается в общий интерьер помещения;
• является менее затратной в сравнении с открытым монтажом;
• риски повреждения кабелей минимальны;
• увеличивается срок службы всех элементов проводки;
• обеспечивает высокую пожаробезопасность (исключение — строения из дерева).

Впрочем, скрытая проводка имеет и некоторые недостатки. В первую очередь это касается более высокой сложности эксплуатации и ремонта. Для замены вышедшего из строя участка проводки или установки новой точки придется повредить отделочный материал. Кроме этого, отыскать место повреждения скрытых проводов без использования специального прибора невозможно. Также стоит отметить и более высокую сложность монтажных работ, если было решено провести свет в доме своими руками.

Рекомендации по монтажу

Вполне очевидно, что проведение работ по созданию электропроводки своими руками может занять много времени. Однако в результате можно хорошо сэкономить. Если следовать рекомендациям, то серьезных проблем возникнуть не должно.

Составление схемы

Когда требуется провести проводку в доме от счетчика с нуля, стоит предварительно начертить схему. Это позволит значительно облегчить последующие работы. Проектируя схему, нужно предусмотреть месторасположение всех элементов электропроводки:

• средств автоматики — приборов УЗО и автоматических выключателей;
• бытовой техники большой мощности — для обеспечения электричеством стиральной машины, электрокотла и других аналогичных устройств потребуется специальная силовая линия;
• потолочных светильников;
• распределительных коробок, выключателей и розеток.

Однако этой информации для составления правильной схемы электропроводки будет недостаточно. Существует несколько требований, которые должны соблюдаться при выполнении разводки электрики в помещении. Среди них особое внимание нужно обратить на следующие рекомендации:

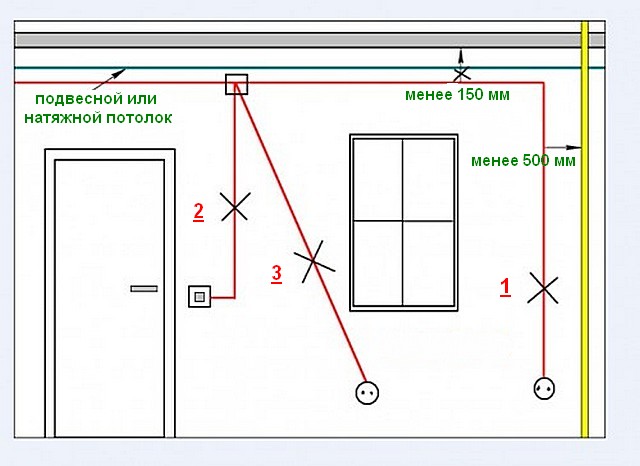

1. Проводники должны проходить по потолку и стенам строго в вертикальной и горизонтальной плоскости.
2. Поворот кабелей должен осуществляться под углом 90°.
3. Допускается монтаж проводки по полу, если используется специальный плинтус.
4. Проводники должны прокладываться по стене на расстоянии 20 см от потолка и опускаться к точкам установки выключателей и розеток в вертикальной плоскости.
5. Расстояние от электропроводки до оконных и дверных проемов должно составлять 10 см.
6. Выключатели монтируются на высоте 80 или 150 см от пола, а розетки — 30 см.

Когда схема будет создана, можно приступать к разметке.

Выбор и расчет материалов

К этому этапу следует подойти с максимальной ответственностью. Не стоит экономить на элементах электропроводки, ведь дешевые изделия низкого качества могут стать причиной аварий и быстро выйти из строя. При выборе материалов стоит воспользоваться следующими рекомендациями:

1. Кабель-каналы и распределительные коробки должны быть изготовлены из негорючих материалов.
2. Выключатели и розетки открытого типа значительно проще установить в сравнении со скрытыми.
3. Медный кабель способен выдерживать более высокие нагрузки и отличается длительным сроком службы в сравнении с алюминиевыми проводниками. Лучше выбрать провода марки NYM, ПВС либо ВВГ.
4. Показатель поперечного сечения жил провода на каждую розеточную группу должен составлять не менее 2,5 мм².
5. Мощная бытовая техника подключается с помощью толстого кабеля сечением 4 мм².
6. Для установки освещения используются проводники с сечением жил 1,5 мм².

Кроме подсчета необходимого количества розеток, распределительных коробок и выключателей, следует установить и требуемое количество провода. При этом кабель необходимо приобретать с запасом, чтобы избежать проблем.

При расчете длины проводника стоит воспользоваться несколькими рекомендациями:

1. Во время монтажа коробок к длине кабеля следует добавить не только глубину элемента, но и еще 5 см.
2. При установке светильников с обычными лампами накаливания размер кабеля следует увеличить на 10 см, а для люминесцентных ламп — на 15 см.
3. Для соединения проводников между собой к размеру каждого отрезка стоит прибавить от 10 до 15 см.

Если желания заниматься точными расчетами нет, тогда можно площадь помещения умножить на 2.

Установка элементов электропроводки

Когда все необходимые материалы и элементы проводки приобретены, можно приступать непосредственно к монтажу. Поскольку скрытая электропроводка является наиболее популярной, следует рассмотреть её выполнение. На первом этапе необходимо в соответствии с разметкой сделать в стенах канавки для укладки проводников.

Их глубина и ширина равны 2 см. В точках монтажа розеток, коробок и выключателей с помощью перфоратора и специальной насадки (коронки) вырезаются установочные отверстия.

Следующим шагом станет монтаж распределительных коробок и подрозетников. Они устанавливаются с помощью шурупов и дюбелей либо раствора гипса. Сразу следует предупредить, что приобретать стоит изделия одного изготовителя. Чаще всего сложности у домашних мастеров вызывает монтаж группы розеток либо выключателей, а также их сочетаний. Производители изделий уверяют, что достаточно их лишь соединить и после этого можно устанавливать в предварительно вырезанные отверстия.

На практике это не совсем так, ведь массивная пластиковая конструкция может выгибаться и не устанавливаться в полость стены. Чтобы упростить монтаж, стоит изготовить простейшее приспособление из алюминиевого уголка размером 25х25х2,5 мм. Основным требованием к этому материалу является высокая жесткость.

Необходимое количество подрозетников соединяется в единую конструкцию, после чего измеряется межцентровое расстояние между каждым элементом. Затем выполняются следующие действия:

1. Уголок прикладывается к плоскости соединенных коробок, от краев конструкции откладывается по 10 см. Затем он отпиливается в этот размер.
2. Посередине полочки уголка проводится осевая линия, на расстоянии 1,5—2 см от нее размечаются крепежные отверстия.
3. Конструкция из коробок устанавливается посередине алюминиевого уголка, после чего размечается местоположение крайнего левого отверстия.
4. По осевой линии намечаются еще 4 отверстия, расстояние между которыми составляет 71 см.
5. В отмеченных точках сверлятся отверстия диаметром 4 мм.

После выполнения всех этих действий остается прикрутить коробки и проверить плотность их прилегания. Когда вся конструкция будет приложена к стене, осевые линии на уголке и стене должны совпадать. После этого коробки устанавливаются на гипсовый раствор.

Коммутация устройств

После прокладки кабеля и установки всех элементов проводки необходимо их правильно соединить. Удалить изоляционный слой с проводников можно с помощью обычного ножа или же воспользоваться специальным съемником — стриппером. Во втором случае справиться с поставленной задачей будет крайне просто. Стриппер позволяет быстро снять изоляцию с проводов на нужной длине и при этом не повреждает токоведущую жилу.

В качестве примера можно использовать подключение группы розеток, состоящей из четырех элементов. Сразу следует заметить, что к каждой розетке нужно тянуть пять проводников. Для решения поставленной задачи достаточно всего одного кабеля, из которого затем делается необходимое количество ответвлений.

Алгоритм действий следующий:

1. С проводника снимается изоляционный слой на длину гильзы (около 3 см).
2. Нарезаются отрезки провода аналогичной марки и сечения длиной 10 см.
3. В крайней коробке на подводящем проводе делают 2 ответвления — на эту и соседнюю розетку.
4. В гильзу вводятся три проводника одного цвета, после чего обжимаются. Эта операция должна быть выполнена для всех трех проводников — фазы, рабочего и защитного нуля.
5. Затем от разветвления 3 проводника используются для коммутации текущей розетки, а оставшиеся протягиваются в следующую коробку.
6. Операция повторяется на всех других розетках, кроме последней.
7. После подключения все соединения необходимо изолировать с помощью термоусадочного материала.

Ниже приведена схема такой коммутации.

В результате к общей трассе должны быть подключены все розетки. Если одно устройство выйдет из строя, то остальные продолжат исправно функционировать. Похожая схема используется и при подключении группы светильников. Ее очень просто реализовать с помощью клемм Wago. Питающий проводник разделяется на два, один из которых используется для подключения ближайшего светильника через трехместную клемму, а второй является продолжением трассы. Процесс повторяется до последнего элемента схемы.

Планировка электрики — что нужно знать

Главная / Новости/ Планировка электрики — что нужно знать

Назад к Новостям

Советы, как правильно сделать разводку электропроводки в доме и как правильно надо делать дизайн-проект электрики

На этапе проектирования интерьера дизайнер тщательно прорабатывает каждый сантиметр в квартире, чтобы не только красиво и удобно спланировать пространство, но и рационально использовать площадь. В ходе работы всегда составляют подробный план электрики в дизайн-проекте, который необходим для того, чтобы правильно, качественно сделать разводку в доме. Поэтому дизайнеры не только обсуждают и утверждают с заказчиками стилевые и цветовые, планировочные и отделочные решения, но и готовят полный пакет технической документации, который включает в себя и план электрики в квартире. Наши рекомендации пригодятся всем, кто хочет сделать проект разводки электрики в квартире или доме своими руками, не обращаясь к дизайнеру.

Разводка электропроводки в квартире: что такое план электрики?

Проект разводки электрики предполагает планирование сценария освещения в квартире, иными словами, размещение светильников в помещениях. Кроме того, план создания разводки предусматривает расположение выключателей, а также схему подключения различных электроприборов в доме.

Профессиональный дизайн-проект отличается от любительского тем, как сделана электропроводка в доме. Это фото служит ярким примером, зачем нужно создать проект электропроводки дома: если бы дизайнер заранее не знал место расположения мебели в спальне, то вместо красивого бра по стене свисали бы провода, тянущиеся к розетке. Хорошо, если еще без удлинителя.

План разводки электропроводки в квартире: выключатели и розетки

В плане разводки электрики указывают типы выключателей — внешние или скрытые, клавишные, поворотные или сенсорные, — и дизайнер привязывает определенный выключатель к стене или проему. Мы указываем принадлежность выключателя к конкретному осветительному прибору (на плане разводки электрики в квартире они обозначаются стрелками).

Иногда проект разводки электрики в квартире предусматривает и дублирующие выключатели — те, что располагаются с разных сторон комнаты и позволяют контролировать световой сценарий из разных точек дома.

На следующем этапе работы над разводкой электропроводки планируют расположение розеток и приборов в квартире. Например, мы спросим вас, хотите ли вы сделать систему теплых полов: этот нюанс обязательно нужно указать в плане электрики, записав все компоненты этой системы. Если в кухне вам нужен телевизор, мы отметим и это, когда будем разрабатывать план электрики в квартире. Так, для каждой конкретной розетки в доме указывается разновидность (стандартная, телефонная, телевизионная и т. д.). Эта информация поможет правильно и быстро сделать разводку.

Разработка дизайн-проекта электрики: вопросы дизайнера

Как правильно сделать разводку электропроводки в квартире? Для этого непременно нужно учесть не совсем очевидные нюансы. Приведем перечень вопросов, на которые нужно будет ответить, создавая дизайн-проект электрики.

Есть ли у вас дети и какого они возраста? Разрабатывая план электрики в дизайн-проекте, можно будет определить, на каком уровне расположить в квартире выключатели и розетки с точки зрения удобства и безопасности.

Используете ли вы дома стационарный телефон? В этом случае понадобится телефонная розетка, а если в квартире проживает большая семья, то могут потребоваться и две такие розетки, что также нужно отразить в дизайн-проекте электрики.

Подразумевается ли в квартире рабочее место, и где оно будет расположено? Правильная разводка электрики в квартире должна учитывать и эти моменты. В рабочей зоне будет необходима одна или даже две розетки, к которым впоследствии можно подключить сетевой фильтр: для компьютера и принтера, для зарядки мобильного телефона или планшета, принтера, настольного светильника.

План разводки электрики в доме зависит от того, как расставлена мебель. Скажем, розетки в квартире могут быть даже напольными (вы, скорее всего, о существовании таких даже не подозревали).

Каким набором электрических устройств вы хотите пользоваться в кухне? У каждой хозяйки свои запросы: кто-то любит варить супы в кастрюлях, а кто-то — выпекать булочки. В высоких новостройках сегодня устанавливают электрические плиты или варочные панели вместо газовых, поэтому любителям печь понадобится электродуховка или мультиварка. А маме малыша, например, пригодится блендер, для которого также нужна розетка в зоне готовки. Только учитывая все эти нюансы, вы будете знать, как сделать разводку электропроводки в доме правильно.

Любите ли вы читать перед сном? В этом случае в дизайн-проект электрики должен предусмотреть у спального места удобные светильники. Желательно также, чтобы их яркость регулировалась.

Пользуетесь ли вы проводным или беспроводным интернетом? Wi-fi соединение, «расшаренное» на все ваши устройства, — это весьма удобно в современных условиях. Поэтому в плане электрики стоит предусмотреть интернет-розетку, к которой будет подключен роутер, установленный в подходящем месте квартиры.

План разводки электропроводки в доме: особенности функциональных зон

Помимо реализации ваших представлений о комфорте в доме, при разработке плана электрики в квартире дизайнеру необходимо учесть еще множество технических нюансов. Скажем, если в спальне важны функциональность освещения и использования электроприборов, то в кухне, как и в ванной из-за повышенной влажности и температуры огромное значение приобретает безопасность. Например, в санузле разрешено делать только скрытую электропроводку и запрещается использовать тройники и удлинители. Продумайте эти нюансы до того, как сделать разводку электропроводки в квартире.

Гидромассажная ванна не работает без электричества (сделать разводку электропроводки для нее нужно заранее). Если в кабинке предусмотрен телефон, необходимо подвести вывод на место монтажа, что необходимо отразить в дизайн-проекте электрики в квартире. Те же нюансы разводки электропроводки касаются монтажа скрытых стереосистем и акустики, установки телевизора в ванной комнате.

План разводки в квартире: место подключения приборов

В соответствии с рекомендациями производителей электрооборудования следует заранее обозначить на плане электропроводки в квартире точные места расположения всех выводов. Так, делая электропроводку в квартире, розетку для стиральной машинки располагают как за корпусом прибора, так и сбоку, а вот розетку для подключения бойлера выводят немного в сторону от места его установки. Кроме того, такие электрические приборы, как плита, посудомоечная и стиральная машины должны быть заземлены, а их разводка предполагает использование специального кабеля. Как правило, требуется и отдельное УЗО. Все эти детали также должны быть указаны в плане разводки электрики.

Дизайн-проект электрики в квартире: как сделать общую схему

На заключительном этапе работы план электрики квартиры, дома или офиса, как и дизайн-проект интерьера визуализируют с помощью специальных программ, создавая схемы и объемные макеты. Это необходимо, потому что дизайнер — творец, создающий не только красивую «обложку» и «начинку», но и структуру. Чтобы правильно сделать план электрики и дизайн-проект квартиры, нужно знать и учитывать все технические тонкости, особенности оборудования, пожелания клиента, а также технические нормы (включая правила устройства электропроводки в доме), на основании которых дизайнер выполняет свою работу от первой встречи с заказчиком до момента окончания ремонта.

Планировка электрики — что нужно знать

Как сделать кухню удобнее

Как уменьшить шум в квартире

Идеи для ремонта: темные стены

Какие интерьеры популярны в России ?

За что вы платите дизайнеру?

Как воплотить задумки дизайнера?

Как обойтись без дизайнера?

Консультация дизайнера

О чем будет спрашивать дизайнер?

Интерьерные лайфхаки

Стоимость замены электропроводки в доме в 2023 году – Forbes Home

Замена электропроводки в доме может потребоваться, если ваша электрическая система устарела или если вы заметили запах гари
, среди прочих признаков. Но сколько стоит замена электропроводки в доме и есть ли способы сэкономить?

Стоимость замены электропроводки в доме может широко варьироваться в зависимости от размера вашего дома, среди прочих факторов. Самый простой проект эклектичной проводки может стоить около 500 долларов , но для больших домов стоимость может доходить до $30 000 , где $8 500 является разумным средним значением.

Low Cost	$500
Average Cost	$8,500
High Cost	$30,000

Cost to Rewire a Дом за квадратный фут

Поскольку размер дома является важным фактором, влияющим на стоимость замены электропроводки, мы составили удобную таблицу средних значений, основанную на площади вашего дома.

1,000	$4,700
1,200	$5,900
1,500	$7,400
2,000	$9,800
2,500	$12,300
3 000	14 000 долларов

Стоимость ремонта дома за работу

Ожидайте заплатить около 9 500 долларов за работу по перемонтажу, хотя, опять же, эта цена может варьироваться.

Модернизация электрической панели

Модернизация электрической панели стоит в среднем 1800 долларов США .

Вскрытие стен и прокладка проводов

Иногда для замены электропроводки в доме вам потребуется нанять второго подрядчика вместе с вашим электриком, который знает, как вскрывать стены и ремонтировать гипсокартон, что стоит в среднем 9400 долларов США в дополнение к вашему затраты на перепрошивку.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Местные электрики для вашего дома Проект

От перебоев в подаче электроэнергии до неисправных розеток — Анги поможет вам. Получите профессионала, чтобы помочь вам с вашими домашними проектами сегодня!

Исследуйте варианты

Установка электрической розетки или выключателя

Возможно, вам не нужно полностью переделывать электропроводку в доме. Возможно, вам удастся добавить больше электрических розеток или выключателей. Если это так, то установка выключателя в розетке будет стоить в среднем 100 долларов .

Электропроводка в новом доме

Электропроводка в новом доме может стоить около 5 300 $ , так как электрику не придется снимать старую электрическую систему.

Замена электропроводки дома Стоимость материала

Еще одним фактором, влияющим на стоимость замены проводки, является используемый материал, который измеряется в цене за фут.

Проволока THHN/THWN

Проволока THHN (термопластичная, высокотермостойкая, с нейлоновым покрытием) и THWN (термопластичная, термостойкая, «мокрая» и с нейлоновым покрытием) стоит $0,84 за фут в среднем.

Эти провода выдерживают температуру до 167 и 194 градусов по Фаренгейту соответственно. «Мокрая» означает, что их можно использовать во влажных, мокрых и сухих местах, а нейлоновое покрытие делает их устойчивыми к воздействию масла и бензина.

Кабель NM

Кабели NM представляют собой неметаллические провода, используемые в домах. Они стоят в среднем долларов 0,56 за фут .

UF-кабель

Наконец, UF-кабели или подземные питающие кабели можно использовать во влажных местах, например, для питания наружного освещения, и их стоимость составляет 0,71 доллара за фут .

Факторы, влияющие на стоимость ремонта дома

Как нет двух одинаковых домов, так и затраты на замену электропроводки в разных домах сильно различаются.

Размер и возраст дома

Строительные нормы и правила требуют, чтобы в больших домах было больше розеток и пространства на стене. Поскольку в больших домах требуется больше розеток, их замена будет более дорогой.

Кроме того, в старых домах нет гипсокартона. Скорее, у них есть планка и пластик, из-за чего электрикам сложно протащить провод. Это может потребовать от вас нанять кого-то еще для разрушения и восстановления стен, что значительно увеличивает стоимость вашего проекта. Тем не менее, замена оштукатуренных стен на гипсокартон заставит старый дом чувствовать себя новым, что является дополнительным бонусом к переделке проводки в вашем доме.

Масштаб проекта

Ваш проект может заключаться в обновлении электрических проводов в вашем доме, но если вы добавляете большое количество розеток и выключателей или добавляете новые телефонные розетки, что стоит еще дороже, стоимость всего вашего проекта возрастет.

Рабочая сила

Ожидайте потратить около $100 в час на человека на рабочую силу. Хотя использование нескольких рабочих одновременно ускорит выполнение работы, это будет стоить вам денег.

Доступность проводки

Если вам придется нанять кого-то, чтобы снести и восстановить ваши стены, это еще больше поднимет стоимость вашего проекта, так как вам придется нанимать дополнительных рабочих помимо электрика, не говоря уже о стоимость гипсокартона. Ожидайте платить где-нибудь от $7,500 — $30,000 всего.

Разрешения на электроснабжение, проверки и нормы безопасности

Разрешения стоят от 250 долларов США до 500 долларов США или больше, и вам, возможно, придется проверить свой дом, если это новое строительство или реконструкция. Осмотры включены в стоимость разрешения. Они происходят до того, как ваши выключатели и розетки будут подключены, но после того, как будут подключены новые провода.

Когда вам нужно перемонтировать дом?

Вот несколько ключевых сигналов о том, что в вашем доме необходимо заменить электропроводку.

Мерцание света

Мигание света может означать, что у вас неисправны лампочки или в вашем районе нет электричества. Но если вы исключили обе эти возможности, проблема может быть связана с вашим домом, поэтому обратитесь к электрику.

Автоматический выключатель продолжает срабатывать

Если автоматический выключатель часто срабатывает, это признак того, что вы потребляете больше электроэнергии, чем может обеспечить панель, и пришло время заменить электрическую панель.

Выцветшие розетки и выключатели

Вы заметили черные или коричневые участки на выключателях или розетках? Кажется, они тают? Если это так, это признак ослабленной проводки или плохого контакта вилки.

Приобретение проекта реконструкции

Если вы покупаете проект реконструкции, проверьте электрическую систему и посмотрите, не нужно ли ее обновить. Если вы это сделаете, лучше обновить его до того, как будет установлен гипсокартон. Узнайте, что вам нужно знать, прежде чем реконструировать свой дом, ознакомьтесь с тенденциями реконструкции 2022 года и взгляните на самые большие тенденции реконструкции 2023 года.

Сделай сам против найма профессионала

Когда дело доходит до любого электрического проекта, лучше всего нанять лицензированного электрика. Фактически, в некоторых районах, таких как Нью-Йорк, незаконно выполнять электромонтажные работы, если вы не являетесь электриком, имеющим лицензию Департамента строительства Нью-Йорка. Даже если это не является юридическим требованием, вы не хотите рисковать электрическим током или электрическим пожаром, делая это самостоятельно. Вместо этого найдите электрика рядом с вами. При этом есть некоторые области, которые вы можете сделать своими руками, чтобы сэкономить деньги.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните цитаты лучших электриков

Бесплатно, оценки без обязательств

Найти электрика

Советы по экономии денег на ремонте дома

Замена проводки стоит недешево, но есть способы максимально снизить затраты.

• Добавление новых цепей: Если возможно, добавьте несколько новых цепей вместо того, чтобы переделывать весь дом, чтобы сэкономить тысячи.
• Выбрать более дешевые светильники: Выбрать более доступные светильники, розетки и выключатели.
• Отремонтируйте стены самостоятельно: Хотя мы не рекомендуем самостоятельно переделывать электропроводку в вашем доме, если вы знакомы с гипсокартоном, сделайте это самостоятельно, чтобы сэкономить деньги.
• Сделать все сразу: Лучше сразу все перемонтировать. Таким образом, вам не придется открывать и восстанавливать одни и те же стены несколько раз.
• Используйте панели подрядчика: Установите электрический щит там, где его не будет видно, и вы сможете сэкономить, выбрав подрядчика.

Чтобы получить средние затраты в этой статье, члены редакционной группы опросили четырех различных поставщиков на национальном и местном уровнях. Все усредненные значения были верны на момент публикации и могут быть изменены.

Часто задаваемые вопросы

Сколько времени занимает ремонт дома?

Замена электропроводки в доме занимает около семи дней, в зависимости от размера вашего дома.

Стоит ли переделывать старый дом?

Требовать старый дом стоит, если текущая электрическая система устарела или небезопасна. Замена электропроводки в старом доме не только делает его более безопасным и энергоэффективным, но также может увеличить стоимость дома при перепродаже.

Ваш дом. Ваши решения. Наша поддержка.

Получите советы экспертов по вашему дому, советы по дизайну, сколько нужно платить профессионалам и наймите экспертов, доставляемых вам ежедневно.

{{ информационный бюллетеньState.emailErrorMsg }}

Спасибо и добро пожаловать в сообщество Forbes Home Improvement!

{{ информационный бюллетеньState.emailErrorMsg }}

Я согласен получать информационный бюллетень Forbes Home по электронной почте. Пожалуйста, ознакомьтесь с нашей Политикой конфиденциальности для получения дополнительной информации и подробностей о том, как отказаться.

Как развести электрику в квартиру.

Электропроводка в квартире своими руками

Представьте себе путь электричества до попадания в розетку вашей квартиры. Генераторы, трансформаторы, подстанции, несколько километров линий электропередач – и вот он проходит по вводному кабелю от распределительного щита, расположенного в подъезде многоквартирного дома. И, казалось бы, все, на этом трудности закончились. Но нет, для хозяина дома они только начинаются, ведь электропровода в квартире нужно распределять по нагрузкам, по участкам. А, значит, нужна точная проводка в квартире – схема, точнее будет сказать.

Как было до

Во времена социалистического хозяйства электропроводка в квартирах была несложной. Сначала про медные кабели тогда и не слышали, проводка была из алюминиевого провода с одним слоем изоляции. Входной провод подключался к входному мешку, а от него выводился провод по комнатам.

А если в квартире использовалась электрическая плита, то сечение провода было 4 мм², если плита газовая, то сечение кабеля было 2,5 мм². И это на всю квартиру, что сегодня, конечно, недопустимо.

Кстати, что касается групп электрической схемы, то они могли быть разными и чаще всего комбинированными. Например, кухня, коридор, ванная, туалет и даже прихожая замыкались на один контур. При этом деление на освещение и розетки не проводилось. Конечно, в те далекие времена, когда количество бытовой техники сводилось лишь к телевизору, холодильнику и утюгу, этого было достаточно. То есть схема электропроводки без проблем выдержала нагрузку от этих устройств.

Кстати, такой вид разводки сегодня не редкость, где используется алюминиевый провод сечением 2,5 мм², подключаемый в щите с автоматами на 16 А. однако современные правила эксплуатации не одобряют такого сочетания. И дело тут не в том, что алюминиевые провода с однослойной изоляцией имеют низкую безопасность, и даже не в том, что их сечение слишком мало для современных нагрузок. Все дело в том, что правила запрещают деление поездов на помещения, они должны быть разделены на группы потребителей. То есть освещение отдельно, розетки отдельно, при наличии стационарных приемников в квартире (электроплита, например) отдельно.

Современная электропроводка

Теперь, что касается современной схемы электропроводки в квартире. Обратимся еще раз к правилам ПУЭ, в которых четко указано, что минимальное сечение вводного кабеля должно быть 2,5 мм² с учетом того, что этот кабель изготовлен из меди. Но, как показывает практика, даже этого раздела сегодня недостаточно из-за большого количества бытовой техники в современных квартирах. Поэтому рекомендуется использовать медные провода сечением либо 4, либо 6 мм².

Группы потребителей

Как было сказано выше, основным требованием к современной электрической схеме является распределение нагрузок в сети по группам потребителей. С освещением все просто, ведь современный подход к энергосбережению создал условия, при которых нагрузка на освещение очень мала за счет использования в квартирах. энергосберегающие источники Света.

А вот с розетками чуть сложнее.

• Во-первых, сегодня в квартирах установлено большое количество розеток, так сказать про запас. Это и понятно, ведь портативных электроприборов в настоящее время очень много. А чтобы не было проблем с подключением всех, в каждой комнате установлены розетки от трех до шести, двойные, тройные и так далее. Сюда же относятся переноски с большим количеством гнезд.
• Во-вторых, выполняется группировка сокетов. И таких групп в каждой комнате может быть несколько.
• В-третьих, для их соединения используется трехжильный кабель сечением 2,5 мм², чаще всего марки ВВГнг 3х2,5.
• В-четвертых, розетки соединены между собой не напрямую, как это делалось раньше, а через распределительные коробки.
• В-пятых, на каждую группу розеток необходимо установить по одному автомату номиналом 25 А.

Внимание! Если в квартиру заведено напряжение 380 вольт, то необходимо равномерно распределить группы потребителей по фазам. Это простая необходимость для поддержания фазовой симметрии напряжений.

Вернемся к освещению и станкам к ним. Как уже было сказано выше, современное освещение имеет минимальное энергопотребление, поэтому не стоит использовать для его защиты дорогостоящие автоматы. Специалисты уверяют, что достаточной защиты будет автомат на 10 А. Если после расчета нагрузки от освещения автомата на 10 ампер недостаточно, то автомат на 16 А ставить не стоит. Оптимальный вариант — разделить проводку освещения на две группы.

Но это еще не все. Например, однокомнатная квартира, где схема электропроводки достаточно простая, к тому же она небольшая. Плюс использование экономичных ламп. Это дает возможность устанавливать в распределительном щите специально для освещения автоматы номиналом три или шесть ампер. Для подключения можно использовать трехжильный кабель сечением 1,5 мм², например, ВВГнг 3х1,5.

Стационарные приемники

Говоря о стационарных электроприемниках, следует отметить, что их стационарность относительна. То есть никто не запрещает перенести их в другую комнату; никаких разрешений для этого не требуется. К стационарным потребителям помимо вышеупомянутой варочной поверхности относятся стиральная машина, посудомоечная машина, кондиционер. И хотя все они включаются в обычную настенную розетку, требования к их подключению более жесткие и строгие.

• Если подключение осуществляется через розетку в однофазной сети, то необходимо установить розетку соответствующего номинала (большего номинала). Если к трехфазному, то нужна соответствующая розетка.
• Каждый стационарный потребитель имеет свою петлю от распределительного щита, где используется кабель сечением не менее 4 мм². Количество жил в кабеле может быть три при однофазном подключении или четыре при трехфазном подключении.
• В распределительном щите у каждого потребителя должен быть свой автомат, точно соответствующий мощности и номинальному току устройства.

Что лучше

Теперь понятно, что современная проводка в квартире лучше. Но, как показывает практика, и сейчас многие электрики пытаются провести покомнатную схему. Конечно, с его помощью экономится многое: сокращаются время, материалы, трудозатраты. Ведь при таком варианте нужно только провести кабель в комнату, а от него провести шлейфы к розеткам и к освещению.

Но еще раз напоминаем, что при такой проводке обеспечить безопасность работы освещения и бытовых приборов от перегрузок по отдельности просто невозможно. Например, если автомат сработает на большую нагрузку, обесточится, как минимум, все помещение. При групповой схеме разводки отключаться будет только сама группа, например, одна или две розетки, все остальное будет работать и светиться.

Заключение по теме

Итак, мы попытались ответить на вопрос, касающийся схемы разводки электрической сети внутри квартиры. Конечно, необходимо правильно определить группы потребителей, рассчитать их суммарную мощность. И как говорят специалисты, ничего сложного в этом нет, все это можно сделать самостоятельно при наличии определенных знаний (достаточно школьной программы). Поэтому для тех, кто спрашивает, как сделать электропроводку своими руками, отвечаем, что в основном вы учитываете мощность каждого прибора, который находится в помещении. Именно от этого показателя будет зависеть сечение кабеля, и номинальный ток автомата.

Похожие сообщения:

Сегодня почти в каждой квартире есть много электроприборов. Их суммарная мощность превышает возможности внутренней сети, которая до сих пор рассчитана на советские нормы энергопотребления. Новую электропроводку в квартире можно сделать полностью своими силами без привлечения специалистов. Представители снабжающей организации потребуются только на завершающем этапе.

Выполняют подключение внутриквартирной проводки и пломбировку приборов учета. Схема однофазной разводки в квартире выполняется без заземления. Должны быть установлены устройства защиты от короткого замыкания. К каждому потребителю прокладывают два проводника: первый – фаза, второй – ноль. Разводка осуществляется скрытым способом в пазах-штробах.

Подготовка: организационно-техническая часть

Для выполнения работ также потребуются инструменты. В первую очередь нужен провод марки ПВС или ШВВП с медной многопроволочной токопроводящей частью и двойной изоляцией. Сечение подбирается в соответствии с нагрузкой. Как правило, для розеток она составляет не менее 2,5 кв. мм, а для светильников – 1,5 кв. мм. Электропроводку в квартире обычно совмещают с ремонтом.

Техническая часть подготовки к реконструкции сети заключается в выносе мебели и других предметов из всех помещений. На стенах и потолке отмечаются штробы, которые удобнее всего вырезать с помощью угловой. Перед началом работ старую проводку необходимо обесточить. Лучше всего покупать все необходимое в строительном супермаркете, где цены немного ниже.

Основные операции

По предварительно размеченным швеллерам производим штробление поверхностей стен и потолков. Выполняется следующим образом: «болгаркой» делаем два параллельных пропила на глубину. Затем с помощью перфоратора делаем выборку, в местах установки распределительных коробок расширяем желоб до необходимых размеров. Все работы проводим в очках и респираторе, это позволит избежать повреждения органов зрения и дыхания.

На следующем этапе раскладываем провода согласно схеме подключения и закрепляем их в штробах. Это легко сделать, если использовать специальные пластиковые держатели. Их стоимость невысока, но скорость работы значительно возрастает. Общее направление процесса – разводка проводки в квартире: от места установки счетчика до электроприборов и розеток.

Электромонтажные работы

Это соединение отдельных проводников в рабочую цепь. В местах расположения распределительных коробок, выключателей, розеток, осветительных приборов провода зачищают от изолятора. Это можно сделать обычным ножом, но удобнее использовать специальный инструмент. Разводка в квартире сделана таким образом, что выключатель обрывает фазу, а в базе на внешнем кольце ноль.

Соблюдение этого правила поможет избежать электротравм в будущем. Каждый, кто прочитал эту статью, получил достаточное представление о том, как правильно выполнить разводку электропроводки в помещении. Однако проверку и подключение внутренней сети все же лучше доверить профессионалам.

Электричество в жизни человека играет одну из ключевых ролей в обеспечении комфортной жизни. Поэтому ни один дом или квартира не может обойтись без электропроводки.

Непосредственно перед отделочными работами в квартире проводится электроразводка.

Изначально необходимо определить все точки розеток и выключателей в соответствии с размещением потребителей электроэнергии.

Для этого рисуется эскиз помещения в квартире с нанесением всех точек. Это упрощает проводку.

Распределительный щит Это первый источник электроснабжения. Начинается вводной, силовой кабель. В щите находятся все автоматы, управляющие электроснабжением каждой комнаты.

Так же могут разделять группы розеток отдельно в целом, и отдельно на более потребительскую, мощную бытовую технику (газовый котел, электроплита, холодильник).

Количество розеток. Необходимое количество розеток рассчитывается исходя из потребностей, эргономики и расположения. Согласно требованиям, на каждые 6 м 2 площади следует рассчитывать один выпуск.

Этот показатель для кухни удваивается – необходимо рассчитывать две розетки на каждые 6м 2 помещения. На кухне нужно устанавливать розетки для каждого вида техники отдельно.

• 2×1,5 квадрата для освещения;
• 3х2 на все розетки или группы розеток других комнат квартиры;
• 3х2,5 для питания бытовой техники на кухне и в ванной.

Все кабели от распределительного щита к потребителям прокладываются отдельно для каждого вида оборудования (Техника, освещение, дополнительные потребители). По возможности кабели прокладываются в один канал, чтобы не делать много штроб.
