Как соединить старый и новый фундамент между собой

Необходимость в соединении старого и нового фундамента возникает при возведении пристроек или иных конструкций в целях увеличения размеров полезной площади строения.

В непосредственной близости от эксплуатируемого здания заливают бетонную плиту, ленту или устанавливают опоры (столбы, винтовые сваи).

Некоторые из этих видов оснований необходимо «связать» с фундаментом строения. Эту задачу можно выполнить несколькими способами.

Содержание

1. Важные моменты перед состыковкой
2. Инструменты и материалы для работы
3. Этапы соединения
4. Жесткое соединение
5. Возведение столбчатого фундамента
6. Возможные сложности

Важные моменты перед состыковкой

Прежде чем начинать работы по увеличению площади своего дома с помощью пристроек, нужно получить соответствующие разрешительные документы. Должны быть учтены и выдержаны все расстояния от расположенных неподалеку зданий и соседских участков.

Пристройка может быть возведена как независимое строение или интегрированное в уже имеющееся. Важно учесть, что уже эксплуатируемое здание должно быть старше 1 года. За этот период времени оно даст необходимую усадку и не увлечет за собой новый, выстроенный рядом фундамент.

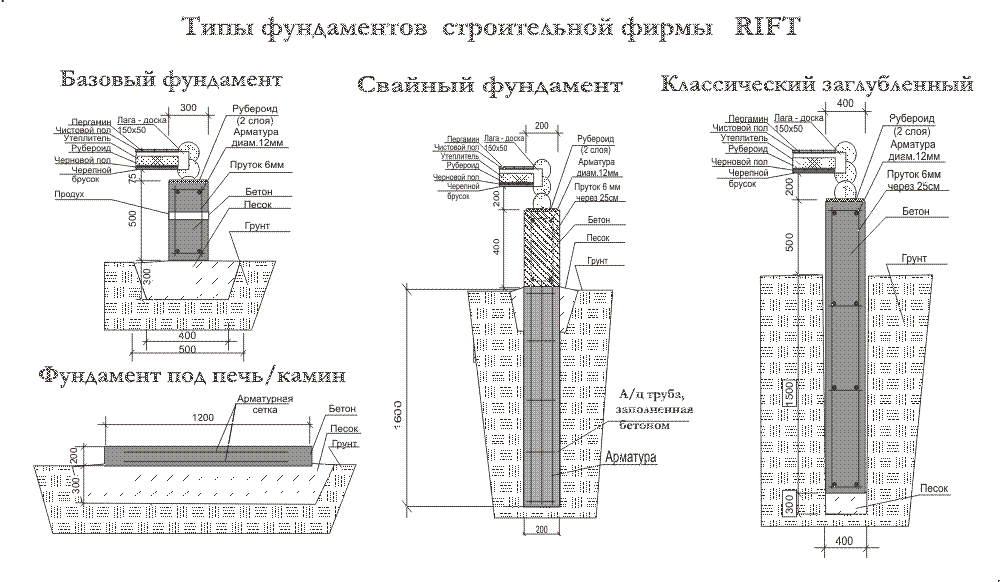

Старое и вновь возводимое основание должны быть одинаковы по типу. Если жилой дом установлен на ленточном фундаменте, пристройку нужно делать на таком же. Это значительно снизит риски деформации объединенного, состыкованного основания.

Инструменты и материалы для работы

Для строительства фундамента потребуется выполнить значительный объем земляных работ, а также по армированию и бетонированию.

Понадобятся инструменты:

• Лопаты штыковая и совковая;
• Лом;
• Носилки или садовая тачка для перемещения грунта;
• Крючок для вязальной проволоки;
• Рулетка, маркер, колышки, веревка для выполнения работ по разметке участка;
• Пузырьковый или водяной уровень, но оптимальным выбором будет нивелир.

Из материалов потребуются:

• Прутки арматуры сечением 8-10 мм;
• Вязальная проволока;
• Цемент марки не ниже М400;
• Песок и щебень средней фракции для приготовления цементно-песчаного раствора и формирования амортизационной «подушки»;
• Металлические шпильки (можно использовать арматуру сечением от 12 мм) для связывания нового фундамента со старым.

Этапы соединения

Чтобы правильно объединить два фундамента, нужно заранее продумать все нюансы каждого этапа работ. Необходимо выбрать способ «перевязки» оснований. Возможны несколько вариантов.

Способ № 1: «лента-лента». Используется для наращивания фундамента аналогичным по ширине и глубине. Выполняется в несколько этапов.

Делают разметку участка для строительства пристройки.

Выкапывают по периметру ров такой ширины, чтобы в нем поместилась опалубка для заливки ленты требуемых параметров. Выравнивают дно и стены выкопанной траншеи с помощью лопат.

Делают песчано-щебневую отсыпку, состоящую из 5-7 см утрамбованного песка и 10-15 см щебня, который также уплотняют.

Утрамбовка делается виброплитой и подручными материалами. Например, наполовину заполненную камнями бочку, отрезок бруса.

Собирают в траншее опалубку из любого, подходящего пиломатериала.

Изготавливают армирующий пояс, состоящий из двух ярусов сетки с ячеей 15×15 или 20×20 см, соединенных между собой вертикальными металлическими стержнями.

Межу фундаментами оставляют зазор шириной 1,5-2,5 см, который заполняют минеральной ватой. Опалубку ограничивают в местах соединения оснований деревянным или металлическим щитом.

С помощью бетоносмесителя готовят цементно-песчаный раствор в пропорции 1:3 (1 часть цемента и 3 части песка, вода и наполнитель в виде щебня или гравия).

Послойно заливают бетон в опалубку. Протыкают его многократно прутком арматуры, чтобы из раствора вышел весь воздух. После схватывания бетона разбирают опалубку.

Закрывают демпферный шов фундаментов резиновым жгутом или гидроизолируют другим способом.

Этот способ перевязывания оснований позволяет быть уверенным в том, что новое даст усадку и увлечет за собой старое. После усадки ленточного фундамента его наращивают по высоте так, чтобы оно находилось в одной плоскости с основанием жилого дома.

Способ № 2: «плита-лента». Выполняется аналогично предыдущему с той лишь разницей, что демпферный шов делают более длинным: по всей плите.

Строители не рекомендуют жестко привязывать оба фундамента друг к другу.

Такой метод стыковки оптимален только для устойчивых грунтов, когда есть уверенность в отсутствии значительной просадки пристройки после ее возведения.

Жесткое соединение

Чтобы жестко привязать два фундамента, потребуется соединять их с помощью стержней арматуры. Потребуется не менее 20 прутков на 1 м2.

Для установки металлических стержней в старом фундаменте высверливают отверстия, закладывают в них арматуру и выполняют бетонирование.

Со стороны нового основания тоже закладывают прутки и заливают место стыков бетоном.

Возведение столбчатого фундамента

Оптимальным выбором для возведения пристройки будет ее установка на столбы. Подошвы опор должны располагаться на 15-20 см ниже ТПГ (точки промерзания грунта), что предотвратит их смещение во время подвижек почвы в периоды ее замерзания-оттаивания.

Если выстраивают столбчатое основание, дом с пристройкой соединяют на уровне нижних перекрытий.

Возможные сложности

Если на участке строительства высокий УГВ (уровень грунтовых вод), сначала необходимо сделать пристенный или кольцевой дренаж.

Дополнительные советы смотрите в видео:

На подвижных грунтах (песок или супесь) строя новый фундамент, углы старого укрепляют сваями, заглубленными в почву не менее, чем на 100 см.

как правильно подлить, особенности связки и заливки

Содержание

1. Что такое подливка фундамента
   1. Причины ремонта фундаментов
   2. Плюсы и минусы
2. Способы расширения фундаментов
   1. Железобетонные обоймы
   2. Расширение банкетами
   3. Как правильно подлить под старый дом своими руками
   4. Расширение верхней части фундамента с помощью ЖБ отливов
   5. Как соединить два фундамента
   6. Как придать сечению ленты Т-образную форму — технология подливки под полами
3. Наращивание и замена подземной части дома по высоте, с разгрузкой и без неё
4. Заключение

Время на любое строение действует разрушительно, и особенно это касается фундамента, которому приходится воспринимать как нагрузки от веса дома, так и давление почвы или грунтовых вод. Решение об усилении принимается в зависимости от состояния самого здания: если оно удовлетворительное, то ремонт фундамента будет более целесообразен, чем строительство с нуля. Рассмотрим, в каких случаях может быть произведена подливка фундамента старого дома, и как её правильно сделать.

Слово «подливка» не является строительным термином, и используется в основном в среде частных застройщиков. Правильнее будет сказать «усиление» фундамента, ведь именно с целью увеличения несущей способности и расширяется его подошва. Наряду с площадью опирания может увеличиваться и глубина заложения, поэтому технологии производимых работ отличаются.

К необходимости ремонта фундамента могут приводить самые разные причины. Таковыми можно считать:

• ошибки, допущенные при проектировании или закладке фундамента;
• необходимость возведения пристройки или надстройки, что повлечёт увеличение нагрузок, на которые фундамент не рассчитан изначально;
• изменение гидрогеологической обстановки на участке;
• реконструкция здания с перепланировкой;
• подмывание грунта под домом из-за неправильно устроенного водостока;
• воздействие на дом вибраций от автомагистралей или масштабных строительных работ, ведущихся поблизости;
• необходимости облицовки кирпичом стен, разрушающихся от старости.

Перед тем, как залить фундамент к существующему фундаменту дома, необходимо тщательно взвесить все за и против такого вмешательства:

Плюс	Минус
Подливка фундамента под старый дом даёт возможность значительно продлить срок его службы.	Высокая трудоёмкость работ, особенно когда нужно увеличить глубину заложения.
Расширив подошву ленточного или столбчатого фундамента можно произвести полноценную реконструкцию дома, увеличив его полезную площадь.	На производство работ требуется много времени.
Вовремя произведённые ремонтные работы дают возможность избежать необратимого разрушения фундамента, которое вынудило бы сносить старый дом и строить новый.	Нередко приходится разбирать полы первого этажа.
Возможность облагораживания внешнего вида и укрепления стен путём выполнения кирпичной облицовки.	Немалые финансовые затраты.

В основном в усилении нуждаются ленточные фундаменты, ибо большинство старых домов построено именно на них. Причём, выполнены они нередко из кирпича или бутовой кладки, в которой из-за вымывания раствора нижние ряды становятся менее прочными, чем верхние. Ни предстроительного изучения грунта, ни проектирования частных домов зачастую никто не производил, поэтому теперь множественные проблемы дают о себе знать.

Это один из самых популярных способов увеличения прочности фундамента, который как раз и выполняют, когда на отдельных участках ленты снизилась прочность. Обойма может устраиваться как в двухстороннем варианте, так и с одной стороны.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

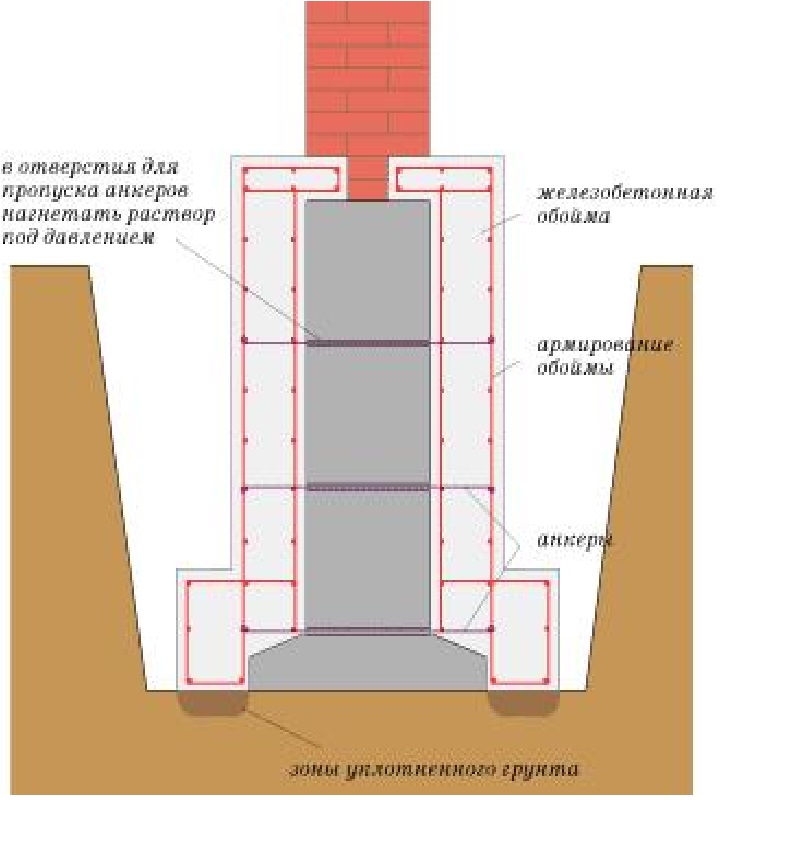

• Двухсторонняя обойма предполагает увеличение площади опоры фундамента не только с наружной стороны, но и с внутренней. Для этого требуется освободить существующую конструкцию от грунта, что и является в данном процессе самым сложным.
• Чтобы не спровоцировать неравномерную осадку почвы под домом, оголять фундаментную ленту сразу по всему периметру нельзя. Поэтому работа ведётся захватками по 1,5-2 м, и выполняется поочерёдно: каждый следующий участок после доливки и обратной засыпки предыдущего.
• Чтобы жёстко соединить новые части ленты со старыми, в её теле через 100-150 см в шахматном порядке высверливают поперечные отверстия. Они делаются сквозными для того, чтобы можно было вставить арматуру и привязать её к арматуре долитых частей.
• На вертикальные поверхности фундамента монтируют стальную сетку с ячейками 100*100 мм, сваренную из стальных периодических стержней диаметром не менее 12 мм, и соединяют их с установленными в отверстиях стержнями.
• С каждой стороны, на расстоянии минимум 150 см от фундамента (больше можно, меньше не имеет смысла), устанавливается щит опалубки, в которую и укладывается бетонная смесь.
  Класс бетона по прочности на сжатие – не ниже В10, марка по подвижности не менее П3.
• Если подлить фундамент к старому деревянному дому нужно под кирпичную облицовку, обойму можно сделать только с одной стороны. Работы начинаются так же со сверления отверстий, но здесь они не сквозные, а тупиковые.
• В них вставляют арматуру и заделывают её наглухо цементно-песчаным раствором, после чего монтируют сетку, устанавливают опалубку и производят бетонирование. После того, как бетон наберёт 50 % прочности, опалубку снимают, и пазухи вдоль залитого участка засыпают грунтом с послойным уплотнением.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

При необходимости, обойма может выполняться с одновременным расширением подошвы.

Как соединить два фундамента старый и новый: обойма с расширением подошвы

Банкетами в строительстве называют сооружения призматической формы (имеют трапециевидное или треугольное сечение), выполняемые монолитным способом из бетона, железобетона или бутовой кладки. Как вариант, могут быть использованы заводские изделия балочного типа или же сборные элементы ленточных фундаментов типа ФЛ.

Каменные банкеты выполняют очень редко, так как и работа очень трудоёмкая, и материал недешёвый. Чаще всего их заливают в железобетонном варианте, с передачей нагрузки от здания путём установки парных опорных балок из швеллера. Как и в случае с обоймами, для двухсторонней доливки в фундаментной стенке пробивают сквозные отверстия через 1,5-2 м, в которые и устанавливают опоры (для односторонней установки банкеты швеллер заделывают в глухое отверстие). Вдоль стены с одной или двух сторон устанавливают распределительные балки из швеллера и приваривают их к перпендикулярным перемычкам. Затем уже ставят опалубку и формируют уширение в пятке фундамента.

Принцип установки односторонних и двухсторонних банкет

Перед тем, как долить фундамент к готовому фундаменту, выполняется определённый комплекс работ вот в таком порядке:

1. Разбирают покрытие отмостки и вынимают грунт обратной засыпки.
2. Организуют водосборный колодец, в который могла бы стекать вода во время дождя.
3. Делят фундамент на захватки длиной не более 2-х метров и роют траншею соответствующей длины.
4. Боковые поверхности старого монолита очищают.
5. В качестве дренажного основания, чтобы опереть банкету, в грунт втрамбовывают щебень (толщина слоя не менее 50 мм).
6. В шахматном порядке высверливают отверстия через 25-35 см, в которые забиваются анкера из арматуры d=16 мм.
7. Устанавливают распределительные балки, о которых было сказано выше.
8. Формируют опалубку и заливают бетон класса В12,5 до низа металлических балок.
9. Когда бетон наберёт 70% прочности, в фундаменте начинают высверливать отверстия для опорных балок.
10. Производится сваривание металлических элементов конструкции.
11. Бетонируется верхняя часть банкеты, с предварительной зачеканкой раствором зазоров в местах сверления. В зависимости от формы монолита, опорная балка может оставаться на виду, либо полностью заделываться в бетон.

Если расширить нужно не подошвенную часть фундамента, а цокольную – чтобы придать сечению ленты трапециевидную форму и получить выступ, на который можно было бы опереть, к примеру, вентилируемый фасад, можно использовать железобетонные отливы. Эту функцию выполняют тонкие сплошные плиты перекрытия лотков, которыми закрывают трассы подземных коммуникаций. Здесь они играют роль несъёмной опалубки, борта которой в наклонном положении фиксируются с помощью стального тяжа и мини-домкратов. Схема установки показана ниже.

Как правильно подлить фундамент для кирпичной отделки

Вот в каком порядке это делается.

Ниже кратко рассказано, как правильно подлить фундамент к старому фундаменту, если в качестве опалубки использовать плиты заводского изготовления:

1. Точно так же, как и во всех других случаях, грунт из пазух фундамента вынимается небольшими захватками.
2. В теле фундаментной ленты снизу сверлят сквозные отверстия, через которые устанавливаются стальные тяжи.
3. Такие же отверстия должны быть и в отливах. Устанавливаются они с двух сторон, так как ленте будет придаваться трапецеидальное сечение.
4. После установки тяжей, верхнюю часть отливов отодвигают и фиксируют с помощью клиньев или стяжных винтов в наклонном положении, за счёт чего сечению фундамента и придаётся форма трапеции.
5. Остаётся только залить в получившиеся зазоры бетон и дождаться набора его прочности.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Подошва фундамента при такой доливке расширяется только за счёт толщины плит, которая составляет 12-18 см, но несущая способность значительно увеличивается за счёт изменения формы сечения.

Т-образная форма у сечения ленты или столба получается за счёт более широкой, чем стенка, железобетонной подушки. При этом увеличивается площадь опоры, более равномерно распределяются нагрузки, повышается устойчивость и несущая способность фундамента. Чтобы получить такую форму, под вертикальную стенку требуется подвести сборную или монолитную железобетонную плиту, и она не только расширяет подошву, но и опускает ниже её отметку.

В рамках подготовки фронта работ, в пределах одной захватки участок фундамента оголяют. Грунт удаляется не только со стороны отмостки, но и по внутреннему контуру, для чего приходится разбирать полы первого или цокольного этажа. Сначала демонтируется декоративное покрытие. Если полы устроены по грунту, в них на ширину траншеи по периметру стен вырезаются полосы бетона, под которыми и производится выемка грунта.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Чтобы иметь возможность подсунуть под фундамент заводскую плиту, нужно больше места, так что полы придётся разбирать полностью. После установки сборных подушек приходится ещё и зачеканивать раствором М100 зазоры между их поверхностью и подошвой старого фундамента. Так что, с монолитом иметь дело гораздо проще.

Как привязаться к старому фундаменту

Чтобы залить монолит, на выровненное основание на месте вынутого грунта укладывается арматурная сетка и ставится опалубка. Бетонирование производится так, чтобы горизонтальная поверхность свежеуложенного бетона оказалась выше подошвы старого фундамента на 10-15 см.

В связи с изменением нагрузок на фундамент, а так же изначально неправильно рассчитанной глубины его заложения, может понадобиться долить ленту не только по бокам, но и под подошвой, опустив её отметку ниже. Сделать это можно кладочным способом, используя бутовый камень или глиняный кирпич, а так же с помощью монолитного бетонирования.

Кладку используют в основном при небольшом повышении нагрузок, и в исполнении она довольно трудоёмка. Поэтому предпочтения заказчиков и проектировщиков чаще отдаются, опять же, монолиту. Чтобы иметь возможность безопасно подкапывать фундамент снизу, его требуется разгрузить, для чего используют рандбалки из стального швеллера.

Вот как в общих чертах выглядит процесс разгрузки фундамента:

1. Вдоль стены дома чуть выше цоколя делается две параллельные штрабы (одна снаружи, другая изнутри). Размер паза должен соответствовать размеру швеллера, который будет в него устанавливаться.
2. Пары швеллеров, заложенные в штробы с двух сторон стены, соединяются между собой стяжными болтами.
3. Теперь нужно установить поперечную двутавровую балку, для чего прямо под продольными балками высверливается сквозное отверстие.
4. Опираться поперечная балка будет на продольно установленные с вылетом 1,5-2 м, опорные балки, тоже двутаврового сечения.
5. Под опорами должно быть твёрдое, не продавливающееся основание, для чего могут быть использованы полнотелые бетонные блоки или плиты.

Разгрузка фундамента с помощью рандбалки

После разгрузки фундамент так же делят на захватки по 1,5-2 м и по очереди начинают доливать фундамент. Сначала роют под ним шурф на требуемую глубину, временно закрепляя его, чтобы грунт не осыпался. Если нужно, разбирают ослабленный участок фундамента, подводят под него временные крепления.

Затем устанавливают опалубку, укладывают сетку и производят заливку чуть выше подошвы старого фундамента. Как вариант, снизу может быть выполнена кирпичная кладка, а зазор между её последним рядом и старым монолитом зачеканивается полусухим пескоцементным раствором.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Углубление фундамента может производиться одновременно с расширением подошвы, и сделать это можно только с помощью бетона, из которого по бокам фундамента заливается два отдельных С-образных блока. Произвести эту работу можно и без разгрузки фундамента.

В этом случае, оголение фундамента и выемка под ним грунта производится не сразу по всей ширине ленты, а только до половины, с одной стороны. Траншея роется с запасом ширины, чтобы при установке опалубочного щита между ним и грунтовой стенкой можно было поставить распорки. При необходимости, такое же усиление можно сделать и с противоположной стороны – после того, как первый блок наберёт необходимую прочность.

Как прилить новый фундамент к старому без разгрузки

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Чтобы соединить 2 фундамента вместе, перед установкой опалубки в старый монолит с шагом 200 мм анкеруются арматурные стержни d14-18 мм. Их длина должна быть такой, чтобы они на 8-10 см заходили и в старую ленту, и в новую. Место положения стержней – на расстоянии 100 мм от подошвы существующего фундамента.

Такие же стержни в двух уровнях устанавливают по горизонтали и в пространстве под старым фундаментом на всю его ширину. Их забивают прямо в грунт, при формировании блока с противоположной стороны концы этих же стержней оголятся, и будут служить основой для построения каркаса. Затем к ним привязывают вертикально установленную арматурную сетку, верхний конец которой тоже соединяется с заделанными в стену анкерами. Только после этого можно будет установить борт опалубки и приступать к бетонированию.

В статье достаточно подробно рассказано, как подлить фундамент к старому дому. Работа эта трудоёмкая и требует много времени, так как её невозможно произвести сразу по всей площади основания. Чаще всего доливку приходится осуществлять отдельными фрагментами, и каждый раз нужно ждать набора прочности бетона. Зато когда всё будет сделано, здание можно реконструировать, сделать перепланировку, увеличить этажность, обложить кирпичом. Если же фундамент просто выработал свой ресурс и ему потребовался ремонт, произведённые восстановительные работы дадут возможность продлить жизнь старого дома ещё на несколько десятилетий.

Способы усиления фундаментов зданий

🕑 Время чтения: 1 минута

Усиление фундаментов колонн требуется в случае приложения дополнительных нагрузок. Расширение и усиление существующих фундаментов может быть выполнено путем устройства бетонной оболочки к существующим основаниям. Новая оболочка должна быть надлежащим образом прикреплена к существующему основанию и шейке колонны, чтобы гарантировать надлежащую передачу нагрузки. Это может быть достигнуто путем сверления отверстий в существующем бетоне основания и заливки эпоксидной смолой продольной арматуры кожуха. Другая возможность – обеспечить полную длину анкеровки для продольной арматуры , удлинив кожух колонны в верхней части фундамента. Когда опорная площадь фундамента недостаточна, размер фундамента должен быть увеличен. Если колонна также снабжена кожухом, передача нагрузки с колонны на фундамент становится легкой. Размер «рубашки» должен выбираться таким, чтобы среднее максимальное давление фундамента не превышало рекомендуемого допустимого значения. При строительстве следует обратить внимание на то, чтобы земляные работы для новых «оболочек» не затрагивали существующие соседние фундаменты. Возможен откол нового бетона от поверхности старого бетона под действием нагрузок. Чтобы избежать этого расщепления бетона, вокруг фундамента должно быть предусмотрено достаточное количество замкнутых колец с достаточным перекрытием или сварным соединением.

Ступени усиления изолированного основания

Усиление изолированного основания путем увеличения размера основания и стальных стержней арматуры следующим образом:

1. Земляные работы вокруг фундамента
2. Очистка и придание шероховатости бетонной поверхности.
3. Установка дюбелей на расстоянии 25-30 см в обоих направлениях с использованием соответствующего эпоксидного материала.
4. Крепление новых стальных стержней дюбелями с помощью стальной проволоки. Диаметр и количество стальных стержней должны соответствовать проекту.
5. Покрытие поверхности фундамента связующим веществом для достижения необходимой связи между старым и новым бетоном.
6. Заливка нового бетона до высыхания связующего. Новый бетон должен содержать безусадочный материал.

Предыдущие шаги показаны на рис. ниже.

Рис: Ступени для усиления фундаментов

Оболочка фундаментов для усиления

Следующие фото (1 — 4) иллюстрируют практичный способ облицовки фундамента железобетоном.

Рис. 1 – 4: Усиление фундамента оболочкой

Если необходимо увеличить опорную площадь фундамента без усиления колонны, давление грунта на увеличенной площади фундамента должно быть передано на существующее основание. Передача давления грунта на существующий фундамент затруднена, так как требуются земляные работы ниже существующего фундамента. Здание должно иметь надлежащую опору, и следует избегать оседания фундамента. В этом случае также наблюдается тенденция к отслоению нового бетона от старого бетона. Чтобы избежать этого, требуется достаточное количество хорошо закрепленных/сваренных обручей. Подробнее: Усиление железобетонных конструкций и когда оно требуется? Типы фундаментов зданий и их использование Что такое продавливание? Продавливающие ножницы в плитах и ​​фундаментах Материалы для ремонта, замены и покрытия бетона

Поделиться этой статьей

• Facebook

Руководство по строительству | Требования к фундаментам и возвышающимся стенам

Фундаменты

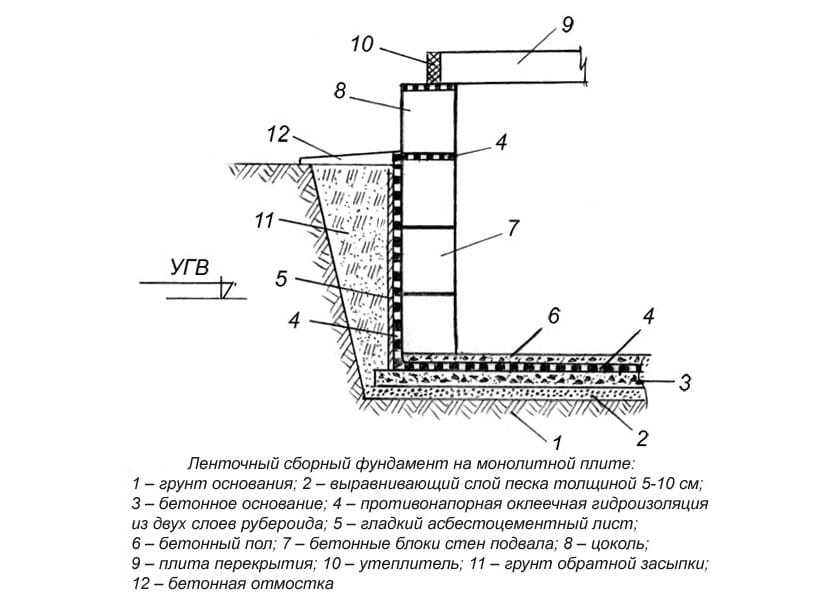

Ленточные фундаменты

Фундаменты должны быть предусмотрены для всех кирпичных и блочных стен, дымоходов и несущих перегородок, включая перегородки с несущими стойками. Все внутренние фундаменты должны иметь ту же толщину и глубину, что и фундаменты наружных стен.

Схема B8 — Типовые ленточные фундаменты

Стандартные размеры, необходимые для фундаментов

Диаграмма B9 — Стандартные размеры, необходимые для фундаментов

Глубина Глубина котлована фундамента должна быть не менее 600 мм ниже уровня земли по завершении.

Ширина Фундамент должен быть как минимум в 3 раза больше ширины стены, которую он поддерживает.

Толщина Бетон толщиной не менее 300 мм.

Указанные выше мин. фигуры; может потребоваться специальная конструкция фундамента и большие размеры. Для более крупных элементов, таких как дымоходы, требуется больший фундамент.

Плотные фундаменты

Поскольку плотные фундаменты являются специальной формой проектирования фундамента, важно, чтобы их проектировал квалифицированный инженер. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Прежде чем приступить к проектированию плота, необходимо сначала провести обследование участка, результаты которого следует учесть при проектировании. После проектирования строительство должно находиться под наблюдением и должно быть завершено к удовлетворению инженера.

Земляные работы и засыпка

Выкопать участок до подходящего уровня, убедившись, что все мягкие слои удалены.

Диаграмма B10 — Выемка грунта до подходящей опоры

Заполните участок соответствующим гранулированным наполнителем. Засыпка слоями не более 225 мм в глубину. Процесс заполнения и уплотнения должен контролироваться квалифицированным инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B11 ​​- Засыпьте подходящим гранулированным наполнителем и уплотните

После заполнения и уплотнения сначала уложите арматуру, затем опалубку, залейте бетоном, провибрируйте и вылечите. Сталь и бетон по спецификации инженера.

Диаграмма B12 — Обеспечьте армирование, опалубку, заливку, вибрацию и отверждение. ДПМ должен быть калибра 1200; никогда не используйте переработанный материал.

Диаграмма B13 — Должны быть предусмотрены DPM, изоляция и стяжка

При укладке поверх изоляции стяжка должна иметь толщину не менее 65 мм с армированием легкой сеткой. Ни в коем случае нельзя размещать изоляцию под плотом. Водопроводные и отопительные трубы должны быть выше уровня несущей плиты.

Когда дренажи проходят вблизи фундаментов

Когда дренажи проходят вблизи фундаментов, они могут подвергаться нагрузкам от фундамента. Для предотвращения осадки фундаментов и/или разрушения дрен необходимо принять меры предосторожности.

Существуют 2 общие меры предосторожности, которые необходимо принять в зависимости от расстояния дренажа от фундамента, когда дренаж находится на более низком уровне:

1. Если траншея находится в пределах 1 м от фундамента, траншея должна быть уровень подошвы фундамента.

2. Если траншея находится на расстоянии более 1 м от фундамента, траншея должна быть засыпана до уровня подошвы фундамента за вычетом расстояния от фундамента менее 150 мм.

Diagram B14 — Drain less than 1m from foundation

Diagram B15 — Drain more than 1m from foundation

Rising Walls

Services Through Rising Walls

Clearance for service pipes и воздуховодов, поскольку недостаточный зазор или чрезмерная жесткость могут привести к оседанию или разрушению. Отверстие должно обеспечивать зазор не менее 50 мм по всему периметру трубы. Это отверстие должно быть закрыто жестким листовым материалом, чтобы снизить риск проникновения паразитов или наполнителя. Пустота также должна быть заполнена герметиком, целью которого является предотвращение просачивания газа. Дополнительные указания см. в TGD H строительных норм и правил.

Для ясности маскирование опе не показано на эскизах.

Диаграмма B16 — Коммуникации, проходящие через возвышающуюся стену

Для всех коммуникаций, проходящих через возвышающуюся стену, необходимо обеспечить зазор 50 мм. Воздуховоды должны быть предусмотрены там, где это необходимо.

Проемы и перемычки

В случае большого проема должна быть предусмотрена перемычка. Использование металлических перемычек в возвышающихся стенах не допускается.

Диаграмма B17 — Для больших отверстий должны быть предусмотрены перемычки

Защита водопроводных труб от замерзания

Руководство по надлежащей защите водопроводных труб и фитингов, а также всех труб холодной воды от повреждения от мороза изложено в пункте 1.9 Технического руководства G – Гигиена, Строительные нормы и правила 2008 г. с поправками от июля 2011 г.:

Подземная коммуникационная труба от внешнего счетчика/запорного крана должна иметь покрытие не менее 600 мм. Эта крышка должна сохраняться по всей длине трубы. Вблизи внешней стены труба должна быть изолирована изоляцией, непроницаемой для водяного пара.

Изоляция для подачи холодной воды через пол, соприкасающийся с землей.

Схема Б18 — Защита водопроводных труб от замерзания — полы, соприкасающиеся с грунтом

Изоляция для подачи холодной воды через подвесной вентилируемый пол.

Схема Б19 — Защита водопроводных труб от замерзания — подвесные вентилируемые полы

Перепады уровней

Поднимающиеся стены Изменения уровня

Когда поднимающаяся стена имеет ширину 215 мм, изменение уровня должно быть между 150 мм и 860 мм.

Диаграмма B20 — Возвышающиеся стены — изменения уровня 150-800 мм

При изменении уровня от 800 мм до 1260 мм и когда подъем превышает толщину стены в 4 раза, толщина стены должна быть указана инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B21 — Возвышающиеся стены — изменения уровня 800-1260 мм

подпорная стена. Следовательно, необходимо увеличить толщину стенок, а также необходимо соблюдать большую осторожность при уплотнении материала наполнителя.

Высота возвышающейся стены никогда не должна превышать четырехкратную ширину стены. Там, где полость не заполнена, толщина стенки принимается как сумма обоих листов стенки, как показано на рисунке.

Диаграмма Б22 — Максимальная высота возвышающейся стены по отношению к ее ширине

Диаграмма В23 — Максимальная высота возвышающейся стены по отношению к ее ширине наклоны, как показано ниже.

Диаграмма B24 — Установка гидроизоляционной мембраны на площадке с изменением уровня или уклоном

Диаграмма B25 — Типичная ступенчатая деталь DPC на наклонной площадке

Диаграмма B26 – Изменения уровня внутри дома

Используйте полиэтилен толщиной 1200, уложенный с герметизацией швов связующим материалом, который не повредит мембрану во всех случаях, когда DPM укладывается под бетон.

Схема B27 — Деталь А — Типовые вертикальные швы в DPM или DPC

Минимальный нахлест вертикальных швов для DPM или DPC должен быть 150 мм по длине стены. Стыки необходимо проклеить двухсторонним скотчем.

Чтобы предотвратить проникновение влаги под пол более высокого дома через разделительную стену над уровнем пола в соседнем доме, рекомендуется сделать эти разделительные стены полыми стенами, т.е. стеной между домом A и домом B ниже. Эта стена должна иметь дренаж к внешней стороне здания.

Диаграмма B28 — Путь боковой сырости

Диаграмма B29 — Перепады уровней в соседних домах

Схема B30 — Деталь X — Типовая деталь стены с изменением уровня

В ситуации, когда уровень земли выше уровня пола, важно принять меры для устранения риска проникновения влаги. При проектировании дома инженер или архитектор должен предусмотреть барьеры, достаточные для предотвращения этого.
