Установка водонаревателя на кухне и в ванной комнате

Проходят те времена, когда отключение горячей воды в городах в летний сезон оборачивалось глобальным бедствием. Помыться нельзя было месяцев пять. На кухне всегда горел газ, подогревая двухведерную кастрюлю с водой для бытовых нужд. Теперь установка водонагревателя на кухне или в ванной решит проблему с горячей водой. Такой нагреватель можно временно подключать к трубам водоснабжения, а за ненадобностью отключать.

Горячая вода на кухне

Рассмотрим, как решить проблему горячей воды на кухне. В этом случае лучше использовать проточный водонагреватель, работающий от электрической сети для раковины и мойки. Размеры его достаточно маленькие, но потенциала хватает на то, чтобы без остановки подавать горячую воду в кран с водой. Кстати, поместить его можно в шкаф, чтобы не бросался в глаза.

Формы таких нагревателей бывают разные, но вот квадратные и прямоугольные занимают меньше места, чем форма в виде бочонка.

Удобное размещение на кухне

Принцип работы проточного водонагревателя

Принцип работы такого нагревателя следующий: вода проходит через емкость, сделанную из металла или пластика. В эту емкость встроен нагревательный элемент. Этот элемент и нагревает воду до температуры 60 градусов.

Недостатком такого нагревателя является его невысокая пропускная способность. За 1 минуту он может нагреть до заданной температуры от 1,8 до 4 литров воды. То есть этого хватит для мытья посуды, но недостаточно, чтобы помыться самому.

Если через нагреватель проходит большее количество воды, то температура на выходе снижается.

Такой водонагреватель легко монтировать. Под мойкой часто помещают безнапорные проточные водонагреватели с гидравликой и ТЭНами.

Если будет обслуживаться только одна мойка, то есть напорные проточные водонагреватели. Но в них надо обязательно смешивать горячую и холодную воду, иначе можно обжечься. Это делается с помощью смесителя.

Смотрите на видео как выбрать проточный водонагреватель:

Мощность

Если в вашей квартире подключен газ, то вы должны помнить, что мощность электрической проводки, особенно в квартирах старой постройки, не рассчитана на мощные приборы. А у водонагревателя, в зависимости от модели, мощность составляет до 3,8 кВт. Поэтому покупая прибор, обязательно обратите на это внимание. Иначе при включении его в сеть постоянно будет выбивать пробки, и проблему надо будет решать с проводкой и электросчетчиком.

Если в квартире электрические плиты, то проводка рассчитана на мощность до 8 кВт, но возможно включать печку на полную мощность и нагреватель надо будет раздельно.

Если вы покупаете проточный водонагреватель на кухню, то обратите внимание на мощность самого прибора. Он должен выдавать до 2 литров воды в 1 минуту, это примерно 3-7 кВт мощности.

Водонагреватели, устанавливаемые на кухне, имеют защиту от брызг. Подают горячую воду они сразу на смеситель. Если вдруг напор воды уменьшается, автоматически происходит отключение прибора.

Накопительный агрегат на кухне

Есть и накопительные водонагреватели для кухни (бойлеры). Объем их небольшой и может составлять от 5 до 30 литров. Наиболее приемлемым считается емкость от 15 до 30 литров. Их рекомендуют устанавливать, если мощность электропроводки менее 3 кВт и проточный прибор установить нет возможности. Это очень экономичные приборы.

Существует два вида кухонных накопительных водонагревателей для установки под мойкой и над мойкой. Они отличаются выходом патрубков для крепления к водопроводу. Заменить крепления патрубков одно на другое нельзя.

Накопительный, установлен под мойкой

Обратный и предохранительный клапаны

Установка бойлера невозможна без вмонтированного в систему водоснабжения обратного клапана. Обратный клапан совмещается с предохранительным клапаном.

Функция предохранительного клапана — стравливать воду из нагревателя при повышении водяного давления.

Функция обратного клапана — не дать воде из водопровода течь в бойлер.

Часто при нагреве воды можно наблюдать, что немного сочится вода, ничего опасного в этом нет. Это работа предохранительного клапана. При нагреве воды, объем ее увеличивается. Часть воды испаряется.

Если у вас бойлер достаточно большой, то имеет смысл установить расширительный бак между водонагревателем и местом расположения предохранительного клапана. Туда будет уходить тот процент горячей воды, который получается при расширении объема.

Другой способ стравливания воды — на носик прикрепить трубочку и опустить ее, например, в унитаз (если бойлер установлен над ним).

Советуют устанавливать предохранительный клапан над бойлером, к нему должен быть свободный доступ. Если нет возможности устанавливать вверху, можно установить и под бойлером. При установке этого клапана необходимо учесть направление потока, оно указано стрелочкой.

Если из носика потекла вода, при только что включенном водонагревателе, то, может быть, это неисправен обратный клапан, брак бывает заводским.

Еще такое наблюдается, если клапан неправильно установлен. Вкручивать обратный клапан надо не более чем на 4 оборота, иначе будет нарушена его регулировка.

Если обратный клапан загрязнился, то его лучше заменить.

1- фильтр грубой очистки; 2 — водосчетчик; 3 — предохранительный клапан; 4 — обратный клапан; 5 -магистральный фильтр; 6 — гидроаккумулятор.

Расходные материалы для подключения к воде

Установка водонагревателя своими руками требует приобретения дополнительных материалов. Для подключения к водопроводу:

  • Шаровые краны в количестве 2-3 штук в зависимости от способа подключения.
  • Металлопластиковые трубы. Метраж зависит от расстояния от водонагревателя до трубы. Диаметр ½ дюйма. Можно использовать гибкую подводку, но срок ее годности ограничен.
  • Элементы крепления труб к стене (клипсы), и между собой (штуцеры).
  • Регулятор давления.
  • Фильтр для очистки воды.

Для подключения к электричеству:

  • Электрический кабель, медный, трехжильный. Сечение одной жилы не менее 2 мм.
  • Короб для прокладки кабеля или крепеж.

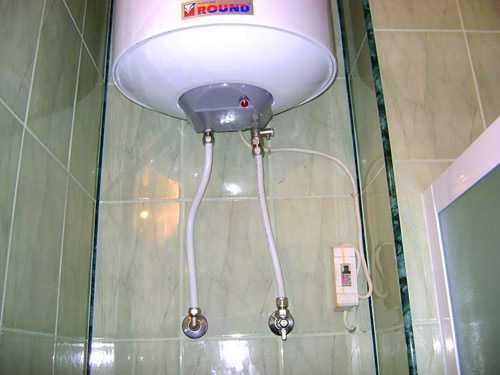

Установка водонагревателя в ванной

Водонагреватель любого типа можно установить и в ванной, но вывести подачу воды на кухню. Такой аппарат будет более мощный. В этом случае надо будет вести двойную разводку — на ванную и на кухню.

Крепление на стену

Установка водонагревателя своими руками включает в себя крепление его на стену. Это тяжелый агрегат. Установка бойлера на стену делается только на бетон или кирпич с помощью анкерных болтов.

Если стена крошится, то длина анкерного болта должна быть больше. Сначала в стене высверливается отверстие, туда вставляется пластмассовая составляющая, в которую вкручиваются болты.

К стенам изготовленных из пенобетона, пеноблоков и других подобных материалов, не говоря уже о гипсокартоне, такие аппараты крепить можно только с помощью специальных дополнительных крепежей.

Подключение к воде

К водопроводу бойлеры крепятся посредством патрубков на горячую и холодную воду. Они покрашены в традиционные цвета: синий — подключение к холодной воде, красный к горячей.

Сначала к синему патрубку присоединяется предохранительный клапан. На этот клапан накручивается обратный клапан. Затем вставляются два шаровых крана.

Все детали должны быть герметичны и проверены на протекание. Для достижения максимальной герметизации пользуются паклей или специальной лентой «фум».

К водопроводным трубам бойлер лучше крепить металлопластиковыми трубами. Можно и на гибкой подводке, но она не всегда выдерживает перепады давления и гидроудары.

Металлопластиковые трубы не гнутся, а соединяются с помощью фитингов. Схема подключения к воде:

Схема подключения к воде

Подключение к электричеству

Схема установки водонагревателя рассчитана на то, что электрический кабель будет подключен непосредственно к щитку. Автомат в щитке должен отключаться в случае аварийной ситуации. Специального разрешения на такое подключение не надо.

Установка на даче

Очень хорошо устанавливать водонагреватели на даче. Если вы постоянно не проживаете в доме, то наверняка нет котла отопления, и как только начинаете дачный сезон сразу же сталкиваетесь с проблемой горячей воды. Особенно когда в гости приходит много народа и надо мыть посуду. Тут уж сам бог велел установить на даче водонагреватель, можно это сделать своими руками.

На даче установка зависит от напора воды. Если в жилых многоквартирных домах это центральная водопроводная система, то на даче, то есть напор, то нет. Поэтому если устанавливаете бойлер на даче, то помещайте его выше точки водозабора не меньше чем на 2 метра. Конечно, устанавливая на даче такой агрегат, надо учитывать, сколько горячей воды понадобится.

Если есть рядом газ, то можно на даче устанавливать газовый водогрей. Он более экономичный. Но, конечно, в любом случае контакта с газом, если водонагреватель газовый, необходимо разрешение на подключение своими руками. Разрешение дает газоснабжающая организация. Схема установки бойлера:

Схема подключения бойлера

Как установить водонагреватель

Пошаговая инструкция по установке водонагревателя

Установка водонагревателя зависит от выбранной системы. Солнечные и термодинамические модели сложны для самостоятельной установки и требуют вмешательства квалифицированного специалиста. Напротив, установить обычный электрический водонагреватель можно самостоятельно при условии, что Вы обладаете некоторым опытом сантехнических и электрических работ.

ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
ОГРАНИЧИТЕЛЬ ТЕМПЕРАТУРЫ
ГИДРАВЛИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
ПЕРВЫЙ ЗАПУСК

ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ

Чем ближе водонагреватель к точкам водоразбора (ванная комната, кухня, прачечная), тем эффективнее его работа: вода выходит горячей быстрее, а значит расход холодной воды меньше. Водонагреватели могут быть установлены горизонтально или вертикально (настенные или напольные), чтобы облегчить встраивание в шкаф, по возможности, вентилируемый. Важно помнить: необходимо оставить не менее 50 см свободного пространства вокруг оборудования, чтобы облегчить установку и техническое обслуживание. Пожалуйста, обратите внимание, что если установка электрического водонагревателя производится во влажном помещении (например, в ванной комнате), обязательно нужно соблюдать стандарты для выполнения установки в этих условиях.

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

Предохранительный клапан защищает водонагреватель от возможного повышения давления. Он непосредственно связан с водонагревателем и уравновешивает давление внутри прибора. Чтобы гарантировать длительный срок службы, нужно ежемесячно проверять его работоспособность. Если давление превышает 5 бар, рекомендуется установить редуктор давления. Он должен быть установлен на входе холодной воды, до предохранительного клапана.

ОГРАНИЧИТЕЛЬ ТЕМПЕРАТУРЫ

Ограничитель температуры является обязательным для любого капитального ремонта или новой установки водонагревателя, если Вы используете пластиковые трубопроводы (PEX). Как любой термостатический клапан, ограничитель температуры смешивает горячую воду из бака и холодную воду из распределительной системы, чтобы избежать ожогов на выходе. Температура воды не должна превышать 55 °C.

ГИДРАВЛИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

По соображениям безопасности гидравлические и электрические соединения должны выполняться только тогда, когда электропитание отключено. Гидравлические подключение выполняется в 4 этапа:

  1. Накрутите диэлектрическую муфту (обычно она поставляется с водонагревателем) — она изолирует водонагреватель от блуждающих токов. Муфта должна быть прикреплена к патрубку выхода горячей воды (отмечен красным цветом). Не забудьте проложить прокладки.

  2. Уплотните паклей с герметиком резьбу на патрубке входа холодной воды (отмечен синим цветом). Затем накрутите на него предохранительный клапан.

  3. Соедините сливное отверстие предохранительного клапана с канализационным сливом.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Для электрических соединений водонагревателя возьмите выделенную цепь с использованием медного кабеля (2,5 мм² минимум). Защита состоит из автомата питания 16A и дифференциального автомата 30мА. Для установки прибора следуйте техническим схемам и мерам предосторожности, которые указаны производителем. Перед тем, как закрыть крышку водонагревателя, проверьте прочность электрических соединений.

ПЕРВЫЙ ЗАПУСК

Это простая процедура: откройте кран горячей воды, затем – кран подачи воды в водонагреватель, чтобы заполнить бак.

После того, как вода из крана потечет непрерывно, закройте кран горячей воды и ждите, пока резервуар для воды будет полностью заполнен. Включите питание для первого нагрева. Первый нагрев длится, в зависимости от модели, от полутора до восьми часов. В течение этого времени проверьте предохранительный клапан, установив «флажок» горизонтально. Через него должен происходить сброс воды в канализацию. После первого нагрева проверьте герметичность соединений и фланца и подтяните их, если необходимо.

Действительно ли душ без водонагревателя?

Вернуться

Вы любите принимать холодную ванну? Или, может быть, вам больше подходит холодный душ? Мы сделаем дикое предположение и скажем, что это не ваши предпочтения, когда дело доходит до купания. На самом деле, большинство людей, живущих в Соединенных Штатах, не могут представить себе день без теплой воды !

Более того, средняя американская семья использует 80-120 галлонов горячей воды каждый день. При этом это не происходит само по себе, и именно здесь мы вступаем.

Сантехника в ванной 101: Водонагреватель

Водонагреватели необходимы в повседневной жизни, поскольку они влияют на вашу способность стирать и мыть посуду. Однако, где мы действительно чувствуем потребность в водонагревателе, так это в ванной комнате. Как мы уже говорили ранее… большинству людей не нравится холодный душ.

Вода в наших домах по своей природе холодная, но водонагреватель набирает воду через погружную трубку, нагревает ее, а затем, когда вода поднимается до верхней части резервуара, она распределяется по всему дому. Это не сложно, но совершенно необходимо.

Водонагреватели не делают различий

Неважно, большой или маленький у вас дом, водонагреватели не делают различий. Тем не менее, для оптимизации производительности вашего водонагревателя ключевым моментом является установка, которая выглядит по-разному в зависимости от того, где вы живете.

Например, при установке водонагревателя в вашем передвижном доме важно, чтобы была не только надлежащая вентиляция, но и соответствие всем необходимым стандартам Департамента жилищного строительства США.

Обычно мы рекомендуем устанавливать обогреватель вне дома, чтобы можно было использовать стандартный газовый обогреватель. Чтобы установить этот тип водонагревателя, нужно пройти много-много шагов.

Необходимо перекрыть воду и газ, слить бак, удалить старую воду, установить поддон, добавить клапан TPR, установить новый водонагреватель, выполнить вентиляционное соединение, добавить выпускную трубу TPR, подключить водопроводные линии, выполните и проверьте подключение газа, заполните бак, проверьте установку и, наконец, запустите бак. Как мы уже говорили, установка — это все.

НЕ устанавливайте самостоятельно

Как видите, процесс установки даже для небольшого дома не прост, и мы не рекомендуем пытаться сделать это самостоятельно.

Хотя мы время от времени делаем покупки в таких магазинах, как Home Depot, мы не советуем нашим клиентам покупать их для самостоятельной установки.

Крайне важно, чтобы водонагреватель устанавливал профессионал и чтобы он соответствовал всем нормам безопасности и жилищным стандартам. Кроме того, хотя большинство водонагревателей могут работать от 10 до 13 лет, до этого времени потребуется настройка.

Профессиональная установка водонагревателя гарантирует, что все необходимые работы по обслуживанию водонагревателя будут выполнены надлежащим образом. Я уверен, что у всех нас был случай, когда у нас кончилась горячая вода в самый неподходящий момент, что оставляло нас разочарованными и, возможно, даже заставляло нас выпрыгивать из душа с шампунем, все еще находящимся в наших волосах!

В Reeves Family Plumbing мы стремимся к тому, чтобы это никогда не случилось с вами в вашем доме. Поэтому в следующий раз, когда вы обнаружите, что простудились, не просто боритесь с этим. Позвоните нам. Мы можем помочь.

Shower Water Heater — Installation & Troubleshoot

Shower Water Heater — Installation & Troubleshoot
  1. HOME
  2. HELP CENTER
  3. Tankless Instant Shower Water Heater DIY Installation

Installation Manual. pdf

УСТРОЙСТВО ДОЛЖНО БЫТЬ УСТАНОВЛЕНО В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ ВОДЯНЫМИ ФИТИНГАМИ ВНИЗ. НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ, КОТОРЫЕ МОГУТ ОБЛИЦАТЬСЯ ВОДОЙ. МОЖЕТ ПОРАЖАТЬСЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.


Безопасность и меры предосторожности 		Предполагаемое использование Общая информация
Работайте только при полной установке и со всем оборудованием. Ответственность за правильную установку несет установщик. Несоблюдение инструкций по установке и эксплуатации или неправильное использование аннулируют гарантию.
  • ОПАСНОСТЬ Травмы: прочтите и следуйте этим инструкциям. Несоблюдение этих инструкций может привести к серьезной травме или смерти.
  • Нанесение ущерба устройству и окружающей среде: Устройство должно устанавливаться лицензированным электриком и сантехником. Установка должна соответствовать всем национальным, государственным и местным сантехническим и электрическим нормам. Обслуживание прибора должно выполняться квалифицированными ТЕХНИКАМИ по обслуживанию.
  • ОПАСНОСТЬ Поражение электрическим током: Перед выполнением любой установки или регулировки. при изменении или обслуживании этого прибора все автоматические выключатели и разъединители, обслуживающие прибор, должны быть выключены. Невыполнение этого требования может привести к серьезной травме или смерти.
  • ОПАСНОСТЬ Поражение электрическим током: Никогда не снимайте крышку прибора, если не отключено электричество, питающее прибор. Невыполнение этого требования может привести к травме или смерти.

Если у вас есть вопросы, касающиеся установки, эксплуатации, использования или способа использования безрезервуарного водонагревателя, позвоните в службу поддержки по телефону +91 9951 3320 86 или напишите нам по адресу support@walkaline. biz


Проточные водонагреватели могут использоваться в качестве точки использования в душевых с открытым выходом в ванной комнате в Индии

  • Этот прибор предназначен для домашнего использования. Его могут безопасно использовать неподготовленные люди. Прибор также можно использовать не в домашних условиях, например, в в малом бизнесе, если он используется таким же образом.
  • Прибор предназначен для нагрева горячей воды для бытовых нужд и может обеспечивать одну точку водоразбора.
  • Любое другое использование, выходящее за рамки описанного, считается ненадлежащим.
  • Соблюдение этих инструкций также является частью правильного использования данного прибора.

Проточный водонагреватель отличается от обычных накопительных водонагревателей типа
/гейзеров несколькими особенностями.

  • Не хранит горячую воду. Вместо этого вода нагревается мгновенно, когда она проходит через устройство.
  • Мощные нагревательные элементы активируются потоком душа, когда вода забирается из принадлежностей для душа с горячей водой, подключенных к безбаковому водонагревателю.
  • Благодаря отсутствию резервных потерь водонагреватель Tankless имеет большую энергоэффективность, чем водонагреватели накопительного типа.

Температура горячей воды, подаваемой безбаковым водонагревателем, зависит от мощности нагревательного элемента, температуры поступающей холодной воды и расхода воды через агрегат. Чтобы водонагреватель Tankless работал должным образом, он должен быть тщательно подобран для применения.

Схема: Установка электрического безбакового проточного водонагревателя для душа

Руководство по установке и эксплуатации:

Remove plastic cover


Mounting the unit
