Как установить дверь-купе своими руками пошагово

Сегодня в посте будет полезная информация, как установить дверь-купе пошагово. Информация будет полезна тем кто делает или собирается столкнуться с ремонтом. Ведь установка двери-купе это настоящая находка для небольших квартир и экономии места.

Содержание

Особенности раздвижных дверей

Раздвижные конструкции — это отличное решение для экономии полезного жилого пространства в условиях малогабаритных квартир. Их «предками» были японские седзи — раздвижные перегородки, изготовленные из древесины и рисового полотна. А более древними прародителями являлись раздвижные массивные конструкции из камня, дерева и бронзы, что украшали дома древнеримских и древнегреческих господ. Сегодня на рынке можно встретить два варианта:

• раздвижной-складной: дверные секции одномоментно складываются и сдвигаются, следуя по направляющим на особых роликах.
• параллельно-сдвижной: может быть как одна, так и несколько створ, что сдвигаются параллельно стенам так же по рельсам-направляющим.

Вне зависимости от дверной конструкции, раздвижные модели отличаются одинаковым набором элементов: створы, декорированная рама, фурнитура, движущие комплектующие — фиксаторы, рельсовые направляющие, ролик-каретки.

Достоинства

У раздвижных систем есть важные плюсы:

• Экономия полезного пространства. Стандартная створа занимает часть площади помещения — угол за дверью фактически оказывается бесполезным. С конструкциями «купе» такого неудобства нет — можно полезно использовать все пространство комнаты.
• Оригинальное, эстетичное решение. Современные раздвижные конструкции отличаются огромным многообразием стилей — они вписываются в любой интерьер.
• Безопасность. В семьях, где есть маленькие дети, целесообразней устанавливать раздвижные конструкции — нет риска, что ребенка защемит створкой, либо дверь сильно ударит его.
• Возможность автоматизации. При установлении соответствующего оборудования дверь будет открываться на приближение человека.

Недостатки

У раздвижных систем есть и ряд минусов:

• Нельзя установить в роли входной двери.
• Неважная шумоизоляция (особенно это касается «книжек» и «гармошек»): для изготовления часто применяются легкие, тонкие материалы, а в самой конструкции отсутствует притвор.
• При наличии ниш в стенах — сложный уход: даже для мелкого косметического ремонта необходим демонтаж.

Виды раздвижных систем

Все многообразие раздвижных дверей делятся на категории по конструктивным особенностям, материалу и уровню их автоматизации.

Первая группа — раздвижная-складная:

• Главный плюс — компактность: таким дверям совсем не нужны зоны для открывания, отчего пространство вдоль стен может быть использовано в полезных целях.
• Конструкция позволяет открывать систему как в одну, так и в две стороны.
• Несложное устройство: несколько полос, из которых жестко закреплена лишь крайняя, остальные же связаны подвижным соединением.
• Каждая полоса имеет ролик: в основном, сверху, но есть модели и с нижними роликовыми элементами.
• Для увеличения периода эксплуатации такие системы оборудуют стопорными элементами, которые не дают дверному полотну ударяться о стену или мебель.

Раздвижные-складные двери представлены двумя подтипами:

• «Гармошка». Систему составляют узкие полосы-ламели, на каждой из которой свой ролик. Самый распространенный материал — пластик. Отсюда следует, что хорошей шумоизоляции от такой конструкции ждать не стоит — «гармошки» чаще всего устанавливают для зонирования больших залов или разграничения подсобных пространств. Конструкция не подходит для частой и интенсивной эксплуатации.
• «Книжка». Эта система, напротив, состоит из крупных элементов — 2-4 ламелей. Как и видно из названия, полотно закрывается по типу книжки, располагаясь вдоль стены, занимая полезное пространство. Такие двери изготавливают из древесного массива, металлопластика, стекла или шпона. Тут используются более крепкие ролики, отчего ламели не ограничены по толщине.

двухстворчатые раздвижные двери в доме

Параллельно-сдвижные конструкции отличает надежность, длительное время эксплуатации, хорошая шумоизоляция. В этой категории выделяются подтипы:

• Купе: 1-, 2-створчатое. Одна из популярнейших моделей. В одних вариациях дверь перемещается по двум направляющим, в других — только по верхней. Полотно может передвигаться и в одну, и в две стороны.
• Кассетный. Как и купе, конструкция может быть 1-, 2-створчатой. Отличие в том, что при открытии полотно полностью уходит в специальную стенную нишу. Последнюю чаще всего изготавливают из гипсокартона.
• Телескопический (каскадный). Сложная система из нескольких полотен, из коих одно стационарное, а другие — подвижные. Именно стационарная створа при открытии/закрытии притягивает к себе подвижные, чем-то напоминая веер. Чаще всего каскадные двери стекольные — древесный массив несколько утяжеляет их.
• Радиусный. Довольно необычная система — округлое дверное полотно, дугообразный профиль. Распространены модели со вставками из органического, закаленного стекла, прозрачного поликарбоната или акрила. Таковые конструкции довольно дорогостоящие: требуют точных замеров, изготавливаются только под заказ.
• Внутрипроемный. Двустворчатая система, которую встраивают в проем двери. Когда конструкция открывается, створки идут навстречу друг дружке по встречным направляющим — в результате только половина прохода остается свободной.

Также раздвижные системы разделяются по материалам, используемым для их производства:

• Дерево. Классическое решение: чаще всего выбирают древесину ценной породы. Ее плюсы — эстетичность, красота, минусы — большой вес, высокая стоимость.
• МДФ. Самый популярный материал — относительно легкий и недорогой. Такие панели можно оформить дубовым, ореховым шпоном, декорировать росписью или резьбой.
• Противоударное стекло. Может быть как основным материалом, так и декором. Если дверца-купе из цельного стекольного пласта, ее оформляют в пластиковый или алюминиевый профиль, а монтаж доверяют лишь специалистам своего дела.
• Комбинированный материал. Самое популярное сочетание: древесина + стекло. Может комбинироваться дерево и МДФ, стекло и пластик, металл и стекло.

Последнее разделение — по уровню автоматизации:

• Ручные системы. Такие двери открывают/закрывают физическим на них воздействием.
• Автоматические системы. Конструкцию приводит в движение ИК-датчик, который реагирует на приближение людей. За это отвечает автоматический спецпривод, направляющий элемент и аккумуляторная батарея.

Как самостоятельно рассчитать размеры двери-купе

Важно правильно снять замеры с дверного прохода:

• Высота. Измеряют пространство между порогом и верхней перекладиной проема. Желательно сделать несколько замеров, отступая по 50-70 см. Допускаются незначительные перепады высот до 15 мм — опираться при заказе двери стоит на меньшую из величин. Проследите, что пол в зоне установки ровный — даже при небольшом уклоне дверь-купе будет самопроизвольно открываться/закрываться.
• Ширина. Ширину прохода также измеряют в нескольких местах, делая шаг в 50-70 см. Допускается неровность максимум в 20 мм.

При заказе двери тут, напротив, опираются на самую наибольшую из величин.

• Глубина проема, Измеряется толщина стены в проходе. Минимальная — 82 мм. Но для обеспечения возможности регулировки все же желательна глубина в пределах 100 мм.

Теперь остается рассчитать главные параметры будущей конструкции:

• Высота двери = высота прохода — 4 см (250 см — 4 см = 246 см).
• Ширина двустворчатой двери = ширина прохода + 26 мм / 2 ((1400 мм + 26 мм) / 2 = 713 мм). Если три створы, то сумму делят на 3, если четыре — на 4 и т.д.

В случае, когда вы устанавливаете одностворчатую конструкцию, расчеты еще проще: прибавьте и к ширине, и к высоте по 5 см. Этого достаточно, чтобы конструкция полностью закрывала собой проход. Чтобы найти необходимую длину направляющей, достаточно умножить найденную ширину полотна на 2.

Подготовка и монтаж дверей-купе

Плюс дверей-купе еще и в том, что их вполне возможно установить самостоятельно. Для работ готовится необходимое:

• сами дверные полотна;
• обналичку;
• древесный брус с поперечным сечением в 5 см;
• направляющие;
• фальшпанели;
• стопоры и иную фурнитуру.

Позаботьтесь также о необходимом инструментарии:

• шуруповерты;
• сантиметровая рулетка;
• сверла;
• отвесы, уровни;
• саморезы;
• клинья;
• монтажная пена.

Установку купейной двери начинают с оформления дверного прохода: откосы выравнивают, штукатурят. Затем их или красят, лакируют, или покрывают обоями. Более современный и эстетичный вариант — установка короба из декорированных панелей МДФ. Они производятся стандартными, отчего под параметры конкретного прохода их аккуратно подпиливают лобзиком. Затем короб ставят в проем, выравнивают по строительному уровню, после фиксируют в правильном положении при помощи распорок, клиньев и колышков. Последний этап — непосредственная установка на монтажную пену, саморезы или другие выбранные крепежные элементы.

Монтаж направляющих

После подготовки проема переходят непосредственно к установке направляющих. Ее делят на несколько простых этапов:

1. Нарезка бруса необходимой длины. Последняя, соответственно, должна равняться длине направляющей.
2. Крепеж направляющей к брусу при помощи саморезов.
3. Нахождение необходимой высоты крепежа конструкции. Воспользуйтесь уровнем и сантиметровой рулеткой — направляющие должны быть строго параллельны полу.
4. Примерка направляющей. Приложите рельсу к проему, сделайте отметки в местах крепления.
5. Крепеж направляющих к стене. Закрепите конструкцию по начерченным меткам. Обратите внимание, что середина направляющей планки должна быть аккурат над краем проема с той стороны, в которую будет открываться дверь.

Для некоторых конструкций понадобится монтаж не только верхней, но и нижней направляющей рельсы:

1. Подрежьте стандартный профиль в соответствии с шириной полотна, дверного прохода.
2. Приложите к полу в месте будущей установки — карандашом поставьте метки в местах крепления.
3. По сделанным меткам просверлите отверстия в полу.
4. В каждое углубление поместите пластиковую пробку.
5. По сделанной разметке вновь приложите направляющую — прикрутите ее к пробкам саморезами.

Установка полотна раздвижной двери

Следующий этап — сборка дверного полотна, крепеж на него роликов. Перед непосредственным навешиванием еще раз измеряют высоту и ширину двери — она должна полностью покрывать собою проем. Если все верно, полотно навешивают на уже прикрепленные направляющие.

Здесь можно воспользоваться инструкцией:

1. На верхнем торце полотна просверлите отверстия для дальнейшей установки роликового механизма на саморезы. Лучше всего орудовать насадкой-«пером».
2. Прикрутите с помощью саморезов и отвертки металлические пластины под ролики.
3. Аккуратно вставьте роликовый механизм, заведя его при этом под направляющую рейки.
4. При необходимости закрутите ролики на нужную высоту.
5. Приподнимите полотно в вертикальном положении с обеих сторон (лучше действовать с помощником) и заведите торец с роликами под направляющую. Колесики располагаются параллельно полу — в этом случае они будут спокойно перемещаться по рельсе.

Если дверь без проблем установлена, свободно передвигается, не открывается самопроизвольно, закончите работу с декоративным коробом: залейте пространства между ним и стеной монтажной пеной, зашпаклюйте, покрасьте, покройте обоями прилегающие к проему пространства.

Установка стопоров и уплотнителя

Уже после установки купейной двери в проем переходят к вспомогательным механизмам и фурнитуре. Начинают работу со стопоров:

1. Перемещают дверное полотно в открытое положение.
2. На необходимом уровне отмечают предел открытия двери.
3. На обоих краях рельсы-направляющей по начертанным меткам устанавливают стопор-ограничитель — крепко завинчивают в металлическую балку.

Последний этап — наклейка на полотно специальных уплотнителей. Они делают открытие/закрытие двери более плавным, мягким, бесшумным. Препятствуют тому, чтобы створы хлопали друг о друга — это не только ненужный грохот, но и повреждение их внешнего оформления.

Установка фурнитуры купейных дверей

Монтажные работы завершаются с установкой необходимой фурнитуры:

• Флажковые ролики. Такая фурнитура не допускает ненужных поперечных колебений полотна при открывании/закрывании двери. Элемент прикручивается непосредственно к полу — и заходит в специальный паз, расположенный на нижнем торце двери.
• Ручка. Для купейных конструкций подходит только врезная фурнитура. Во внешнем покрытии полотна проделывают углубление под ручку, на саморезы привинчивают ее основу. Затем, по желанию, вставляют декорирующую накладку.
• Наличники. Самый простой вариант монтажа — установка на клей. Альтернатива — прибить на специальные гвоздики без шляпок.
• Фальш-панель. Этот элемент нужен для маскировки деревянного бруса, к которому крепится направляющая. Панель также закрепляют на клей или без шляпочные гвозди.

Как отрегулировать дверь-купе

Последний шаг монтажа — регулировка полотна. Инструкция тут не сложнее, чем по самой установке:

1. Обратите внимание на нижнюю часть полотна: под пыльниками, с обеих сторон вы увидите парочку болтов. Первый — фиксирующий, с помощью которого закрепляется нужное положение колесиков. Второй — регулировочный, с помощью которого возможно как поднять, так и опустить нужный край.
2. Регулировка заключается в подкручивании этих двух болтов — процедура позволяет поместить полотно в самое правильное расположение относительно уровня, что и обеспечивает полное открытие/закрытие, не позволяет купейной двери самопроизвольно двигаться.
3. Отведите полотно до упора, определите, где находится зазор. Если внизу, то правый ролик опустите вниз. Если вверху — наоборот, приподнимите ролик. При регулировке левым роликом выполните процедуру наоборот.
4. Ослабьте стопор-фиксатор и вращайте регулировочный винт до момента, пока полотно не пристанет плотно к торцу проема по всей своей длине.
5. Последний шаг — зажмите фиксирующий болт.

Установка раздвижной двери: условия | Двери скрытого монтажа от «Dveri-nevidimki»

Статьи

Установка раздвижной двери: условия

Раздвижные двери – отличный выбор для малогабаритного жилья и просторных апартаментов. С их помощью можно решит множество задач, поставленных к интерьеру.

Разновидности раздвижных дверей

• Кассетные (наиболее востребованный тип) – при открытии створка заходит внутрь стены.
• Двери-купе (один из популярных вариантов) – створка ходит по рельсам, расположенным внизу и вверху проема.
• Параллельно-сдвижные – створки движутся по верхнему рельсу, при открывании располагаются вдоль прилегающей стены.
• Каскадные – три и более створки отводятся в одну сторону, устанавливаются «стопкой».
• Гармошка – при открытии полотно сдвигается в сторону и одновременно складывается.
• Книжка – полотно содержит большую и меньшую части. Большая часть открывается по типу распашной створки, меньшая – складывается гармошкой.


Когда распашные двери актуальны

Чтобы распахнуть широкий проем

Широкий проем вносит в квартиру ощущение простора, добавляет «воздуха» и света.

При катастрофической нехватке места

Раздвижные двери экономят пространство. В этом случае нерационально использовать распашные двери, так как распахивающиеся створки потребуют значительного свободного места с обеих сторон проема.

Для зонирования помещения

Вариант отлично подходит для квартир и домов, где кухня совмещается с гостиной или столовой, а комната с гардеробной. Здесь раздвижная дверь будет использоваться в качестве перегородки, которая легко убирается при необходимости.

Для коррекции пространства

Раздвижная дверь визуально расширяет пространство и даже поднимает потолки. Направляющий профиль для двери от пола до потолка прячется в декоративный короб или потолочную нишу.

Для корректной расстановки мебели

Если владельцы жилья планируют расставить шкафы-купе, полки для книг, комоды и другую мебель в коридоре, но не хотят устанавливать ограничители для распахивающихся створок, то достаточно установить раздвижную дверь и забыть о проблеме.

Минусы раздвижных дверей

• Невозможно открыть бесшумно, что важно для семей с маленькими детьми и чутко спящими домочадцами.
• Срок эксплуатации без ремонта меньше, чем распашных дверей, так как роликовые системы изнашиваются быстрее, чем петли.
• Меньший уровень теплоизоляции и шумоизоляции – между коробом и полотном всегда остается небольшой зазор. По данным показателям только дверь-купе сопоставима с распашной конструкцией.
• Сравнительно высокая стоимость – цена конструкции и монтажа сдвигающихся дверей выше, чем распашных.

На каком этапе ремонта монтируются двери

Установка межкомнатных дверей выполняется на последнем этапе ремонтных работ, когда уже завершены все «мокрые» процессы, уложено финишное покрытие на пол и стены покрыты отделочными материалами.

Монтаж можно проводить в любое время года, достаточно чтобы в помещении не было влажно и минусовой температуры. При оштукатуривании стен, заливке цементной стяжки и наливных полов воздух насыщается влагой, что может привести к разбуханию и деформации дверной конструкции. Кроме того, в результате всех этих процессов декоративное покрытие двери может быть не только забрызгано грязью, но и полностью испорчено.

Если установку проводят в конце ремонта, то подготовку к монтажу дверного блока нужно начинать с момента запуска ремонтного процесса.

Если проводится ремонт в новострое свободной планировки или вторичке с необходимостью перепланировки, то уже на этапе разработки проекта дизайнер должен понимать, какие двери будут устанавливаться. В жилище с гибкой планировкой понадобится создать проемы нужной ширины, во вторичке – увеличить существующий дверной проход. Кроме того, если будут монтироваться кассетные двери, то понадобится сформировать фальш-стену или нишу, куда будет задвигаться полотно.

Подготовка проема

Чтобы предупредить сложности при монтаже и последующие проблемы в работе раздвижной системы, следует правильно подготовить проем.

На что следует обратить внимание

• Отсутствие огрехов – все впадины, горбыли и другие дефекты по вертикали будут сразу видны при попытке установить дверь по уровню.
• Строгость геометрических пропорций – углы 90 градусов и параллельность линий.
• Стены должны располагаться в одной плоскости. Убедиться в этом поможет длинный брусок, уложенный вдоль стен – расхождение в плоскости не должно быть более 3 мм.
• Стены по обеим сторонам прохода не должны сужаться – максимальное различие в толщине составляет 3 мм.
• Если двери устанавливаются в проем из гипсокартона, необходимо использовать закладную из бруса 40х40 мм, 50х50 мм либо 40х60 мм. Сухая и прочная рейка из массива хвойного дерева закрепляется над входом, именно на ней располагается направляющий профиль.
• Если к проему примыкает плинтус, то на время проведения монтажа его нужно снять и установить заново, после того как раздвижная дверь будет полностью готова к использованию.

Как рассчитать габариты проема

Для двери-купе

Для таких моделей размер проема должен быть меньше ширины полотна. Так, для створки 600 на 2000 мм монтируется проем 540 на 1976 мм, а после обрамления наличниками готовый проход будет 70 на 205,6 см. То есть, купейная дверь визуально первоначальные исходные габариты прохода.

Чтобы правильно рассчитать параметры створки, необходимо к ширине проема добавить от 40 мм, к высоте – от 20 мм.

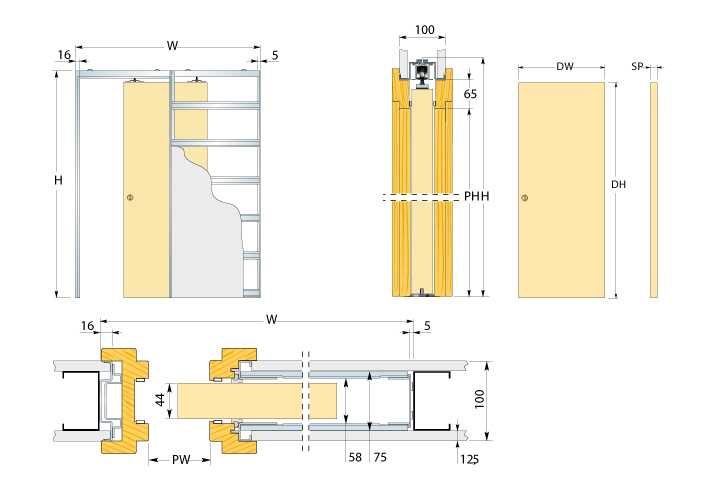

Для кассетной двери

Монтаж створки 600 на 2000 мм выполняется в готовый проем 560 на 1994 мм, при этом нужно учитывать габариты ниши, в которую будет откатываться полотно при открывании. Рассчитывая размер проема для кассетной системы, необходимо учесть, что его часть будет зашиваться.

Так, для установки створки 60х200 мм понадобится проем 1325 на 2099 мм.

Интернет-магазин Dveri-nevidimki.ru предлагает большой выбор раздвижных дверей лучших европейских брендов по хорошей цене. Гарантируем отличное качество продукции. Предоставляем бесплатные консультации по выбору. По всем вопросам обращайтесь к нашим менеджерам по телефону или оставляйте заявку на сайте.

Рулонные ворота

Руководство по прямой установке и процедурам

ПОМНИТЕ: БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО!

Любой, кто обладает механическими навыками выше среднего и способен следовать подробным, но легко читаемым инструкциям, должен быть в состоянии безопасно установить гаражные секционные ворота с пружинами растяжения или «простой системой торсионных пружин». Стандартные двери с торсионными пружинами всегда должен устанавливать профессионал. Поскольку у нас нет возможности узнать ваши навыки, мы рекомендуем, чтобы все подъемно-поворотные двери устанавливались профессионалом.

Предупреждение:

Роллетная дверь представляет собой большой тяжелый объект, который движется с помощью сильно натянутых пружин и электродвигателей. Движущиеся предметы, натянутые пружины и электродвигатели могут привести к серьезным травмам или смерти. Для вашей безопасности и безопасности других следуйте этим инструкциям.

Важные указания по технике безопасности:

Внимательно прочитайте прилагаемые инструкции перед установкой. При возникновении вопросов по какой-либо из процедур не выполнять работу. Вместо этого попросите квалифицированное дверное агентство выполнить установку или ремонт.

• 1. Управляйте воротами ТОЛЬКО тогда, когда они должным образом отрегулированы и свободны от каких-либо препятствий.
• 2. Дверь постоянно находится под ЧРЕЗВЫЧАЙНЫМ НАТЯЖЕНИЕМ ПРУЖИНЫ. Ремонт, регулировка, установка и снятие, ОСОБЕННО ПРУЖИН И СООТВЕТСТВУЮЩИХ ЧАСТЕЙ, опасны, поэтому такие работы должны выполняться ТОЛЬКО квалифицированными специалистами по обслуживанию дверей.
• 3. НЕ РАЗРЕШАЙТЕ детям играть со складывающейся дверью. Дети могут застрять между дверью и полом, что может привести к серьезной травме или смерти.
• 4. Не стойте в открытом дверном проеме и не проходите через дверной проем во время движения двери. Человек может застрять между дверью и полом, что может привести к серьезной травме или смерти.
• 5. Если дверь плохо открывается или полностью выходит из строя, рекомендуется, чтобы квалифицированное агентство по дверям устранило проблему, чтобы предотвратить возможные травмы или повреждение двери.
• 6. Избегайте установки двери в ветреные дни. Дверь может упасть, что приведет к ее повреждению или травмам.
• 7. Во избежание травм из-за незакрепленных компонентов не реже одного раза в месяц проверяйте надежность всех болтовых соединений.
• 8. Во избежание травм никогда не помещайте руки или пальцы между полотном и направляющими во время открывания двери.
• 9. Эта страница не предназначена для предоставления инструкций по демонтажу существующих дверей. Проконсультируйтесь с местным агентством по производству дверей, если это необходимо, прежде чем устанавливать новые двери.
• 10. Перед началом работ внимательно ознакомьтесь со строительными нормами вашего региона.
• 11. При установке, регулировке и/или ремонте дверей всегда надевайте надлежащее защитное снаряжение.
• 12. Рассмотрите возможность использования бригады из 2 человек (или больше) для установки, регулировки и/или ремонта больших дверей.
• 13. Во избежание травм или смерти в результате падения используйте строительные леса или механические подъемники, а не лестницы, при установке, регулировке и/или ремонте больших дверей

Основная функция данного руководства состоит в том, чтобы помочь установщику правильно установить двери с должным вниманием к безопасности, эксплуатации и надлежащей практике строительства. Необходимо свериться со строительными нормами в вашем регионе. Все рулонные двери с прямыми дверями соответствуют общим инструкциям, содержащимся в настоящем документе. Дополнительную информацию по установке конкретной поставляемой двери можно найти в упаковочном листе и на дополнительных чертежах. Имеются также пакеты с болтами и небольшими запечатанными деталями со списками принадлежностей, описывающими правильное применение.

---

Подготовка

Внимательно прочтите инструкции по установке, чтобы ознакомиться с названиями различных компонентов и их взаимосвязью. Установщику необходимо определить следующее:

• Способ работы (отжимание, ручная цепь или привод).
• Тип косяка (деревянный, каменный или стальной), на который крепятся дверные направляющие, и необходимый крепеж.
• Размеры ширины проема, высоты проема, потолка и бокового пространства.

Материал двери

Осмотрите дверь на предмет возможного повреждения или отсутствия деталей. Немедленно сообщите о нехватке товара вашему поставщику дверей или сообщите о возмещении ущерба, связанного с транспортировкой, своему грузовому перевозчику.

Зазоры в дверях

Сравните размеры проема сворачиваемой двери и доступные зазоры с размерами, указанными в упаковочном листе. Убедитесь, что размеры соответствуют проему, над которым вы работаете, обращая особое внимание на ширину и высоту проема. Перед установкой убедитесь в наличии необходимых зазоров, перечисленных в таблицах размеров в данном руководстве.

Посетите нашу страницу зазоров для получения дополнительной информации о том, какой зазор необходим для каждой из наших моделей рулонных ворот

Инструменты

Инструменты, рекомендуемые для правильной установки каждой двери, различаются, но обычно используются следующие инструменты:

• Электрическая дрель с патроном 3/8″ или 1/2″ с насадками для гаек.
• Сверло по каменной кладке или ударный молоток и насадки.
• Цепная таль и строп для подъема ствола и занавеса в сборе.
• Леса, механический подъемник и/или лестницы (лестницы не рекомендуются для больших дверей).
• Молоток.
• Плоскогубцы для блокировки канала.
• Центровочный пуансон.
• Отвертки.
• Сверла.
• Гаечные ключи, тиски, С-образные зажимы, динамометрический ключ и большой трубный ключ.
• Отвес, рулетка, меловая линия и водяной уровень.

---

Шаг 1

Распаковка складывающейся дверцы

Рулонные двери, отправляемые обычным перевозчиком, доставляются на строительную площадку упакованными в картон. Перед извлечением рулонной двери из упаковки осмотрите рулонную дверь и упаковку на наличие видимых признаков повреждения. При обнаружении повреждений немедленно подайте претензию по фрахту в транспортную компанию. Достаньте дверь из упаковки.

Важно!

Не отрезайте ленту и полиэтиленовую пленку, удерживающую дверь в рулоне, пока это не будет указано в шаге 6B. Roll Up Doors Direct не может гарантировать или нести ответственность за двери, которые не установлены в соответствии с указаниями.

Пожалуйста, прочтите и поймите все инструкции перед началом процесса установки.

Компания Roll Up Doors Direct не дает никаких гарантий, если подъемная дверь не установлена ​​в соответствии с инструкциями. Для наилучшей работы следуйте инструкциям шаг за шагом. Перед началом установки внимательно ознакомьтесь со всеми инструкциями.

---

Шаг 2

Проверьте проем в стене подъемной двери

• A . Проверьте ширину и высоту проема в стене и сравните эти размеры с размером устанавливаемой двери.
• Б . Убедитесь, что косяки отвесны.
• С . Проверьте уровень пола и коллектора.
• Д . Проверьте наличие достаточного бокового зазора у косяков и зазора над и по бокам жатки. Проверьте требования к высоте по горизонтали и вертикали. Минимальные требования см. в таблицах зазоров на рис. 1.
• Е . Убедитесь, что установочная поверхность направляющей на косяке находится на одном уровне.
• Ф . Убедитесь, что все детали, необходимые для установки, находятся вместе с дверью.
. Убедитесь, что пол чистый, чтобы не повредить штору.
• Б . С внутренней стороны здания поместите левую направляющую на пол перпендикулярно проему так, чтобы нижняя часть направляющей находилась рядом с левым косяком, а верхняя часть направляла внутрь здания. Сделайте то же самое с правой направляющей до правого косяка. См. рис. 2.
• С . Поместите дверь на пол поверх направляющих и между ними. Поверните дверь так, чтобы нижняя перекладина находилась напротив пола.
  См. рисунки 2 и 3.
• Д . Распределите детали оборудования по соответствующим областям.

ПРИМЕЧАНИЕ. Кронштейны, натяжитель, пружина (пружины) и защелка на полотне предварительно устанавливаются на дверь на заводе. Не удаляйте .

---

Этап 4

Направляющие для установки кронштейна

• A . Со стороны натяжителя двери поднимите фланец на собачке натяжителя, пока конец собачки не освободит храповое колесо натяжителя. Поверните кронштейн, чтобы расположить конец короткой ноги вверх. Освободите фланец на собачке и дайте концу зацепиться с ближайшим зубом на храповом колесе. См. рис. 3.
• Б . Совместите верхний конец направляющей с кронштейном и вставьте крючки на кронштейне в пазы в направляющей.
• С . Сдвиньте скобу и направляющую вместе, пока стопорный выступ в направляющей полностью не войдет в паз на скобе.
• Д . Если стопорный язычок не полностью входит в паз кронштейна, используйте молоток и пробойник, чтобы загнуть язычок в паз кронштейна.
• Е . Повторите шаги с 3B по 3D для ненатяжной скобы и направляющей. Кронштейн нужно будет удерживать на месте.

Предупреждение

Стопорный выступ в направляющей должен полностью совпадать с пазом в кронштейне.

В противном случае дверь может упасть во время установки, что может привести к серьезной травме или смерти и/или повреждению двери.

ПРИМЕЧАНИЕ: Для высоты проема более 8′-8″, закрепите нижнюю часть кронштейнов на направляющих стопорными клещами, чтобы обеспечить жесткость верхней части направляющей при подъеме. Снимите плоскогубцы после закрепления кронштейнов на косяках.

---

Шаг 5

Подъем подъемной двери в сборе

• A . Переместите двери и направляющие в направлении проема в стене так, чтобы нижняя часть направляющих располагалась рядом с косяками.
• Б . Равномерно поднимите дверцу в сборе, поворачивая ее вокруг нижней части направляющих. См. рис. 6.


Предупреждение

Два установщика должны поднять дверной узел в положение против косяков. Направляющие не рассчитаны на то, чтобы выдержать вес двери при установке одним человеком. Попытка установки только одним установщиком может привести к серьезной травме и/или повреждению двери. Не оставляйте дверь без присмотра, пока она не будет надежно закреплена на косяках .

---

Этап 6

Направляющая и кронштейны для зажимов

• A . Прикрепите кронштейны и направляющие к косякам с помощью крепежа, показанного в таблице 1.
• Б . Направляющие должны быть установлены по центру проема и на расстоянии ширины полотна + 1 дюйм, измеренном от задней части направляющей до задней части направляющей. См. рис. 7. Обе направляющие должны быть отвесными.
• С . Соответствующий крепеж должен быть установлен в каждом месте отверстия в кронштейнах и направляющих. См. таблицу 1.

Таблица 1: Крепления к стене для крепления кронштейнов и направляющих к косяку.

Товар	Косяк	Крепеж	Размер сверла
Кронштейны и направляющие	Бетон или заполненный блок	Клиновой болт Powers 1/4″ x 1-3/4″	Пауэрс 01314
	Стальные конструкции	Винт TEKS 1/4”-14 x 1”	Нет
	Стальная складная рама	Стежок 1/4”-14 x 7/8” Винт TEKS	Нет
	Дерево	Винт с затяжкой 1/4”-10 x 1”	Нет

Предупреждение

Дверь может упасть, если оба кронштейна не будут надежно закреплены на косяках. Все крепежные детали, которыми кронштейны крепятся к косякам, должны надежно входить в элемент конструкции или поверхность. Падение двери может привести к серьезной травме или смерти и/или повреждению двери.

*Примечание: приварка направляющих к косякам не рекомендуется. Поверните дверь на 1-1/2 оборота в направлении, при котором нижний стержень опустится через направляющие.

Б . Крепко удерживая дверь за нижнюю перекладину, разрежьте ленту и полиэтиленовую пленку, которые удерживают дверь в рулоне. Направьте нижний стержень вниз в направляющие, остановившись сразу за зоной упора головки, и надежно удерживайте ее до завершения шага 7.

Предупреждение

Чрезмерное натяжение пружины может привести к серьезной травме или смерти. Установка, ремонт и регулировка должны выполняться обученным специалистом по системам для обслуживания раздвижных дверей с использованием соответствующих инструментов и инструкций. Рулонная дверца должна быть полностью открыта при регулировке. . Сдвиньте ограничитель головки изнутри каждой направляющей. См. рис. 8.

Б . Прикрепите каждый ограничитель головки к направляющей с помощью шестигранного винта 1/4-20 x 1/2” типа F с нарезкой резьбы.

. Установите стопорные зажимы на каждом конце внутренней части нижней перекладины, используя имеющиеся одиночные болты с квадратным подголовком 1/4–20 x 5/8 дюйма и гайку. См. рис. 10.

Б . Установите ручку(и) снаружи нижней перекладины, используя болты с квадратным подголовком и гайки 1/4-20 x 5/8 дюйма.

С . Установите веревку в одно из отверстий в центре горизонтального плеча нижнего уголка перекладины.

Дополнительно: скользящие замки, монтируемые на нижней перекладине — Установка показана на рис. 9.

Предупреждение

Требуется установка дверных упоров. Неправильная установка зажимов может привести к тому, что полотно ворот выйдет за пределы направляющих, что приведет к повреждению ворот и/или травмам

---

Шаг 10

Проверка работы сворачивающейся двери

• A . Опустите и поднимите дверь, чтобы проверить балансировку двери.
• Б . Если дверь легко закрыть, но трудно открыть; увеличить натяжение пружины.
• С . Если дверь трудно закрыть, но легко открыть; уменьшить натяжение пружины.

---

Шаг 11

Регулировка натяжения пружины

• A . Поместите намоточный стержень диаметром 3/8 дюйма в храповое колесо натяжителя. См. рис. 11.
• Б . Поверните стержень обмотки вниз, чтобы увеличить натяжение пружины. Каждое зацепление зуба равно 1/8 оборота.
• С . Чтобы уменьшить натяжение пружины, слегка потяните заводную планку вниз, пока собачка не выйдет из зацепления с зубом. Поднимите фланец на собачке и переместите намоточную планку вверх, пока она не пройдет зацепление собачки с зубом. Оставьте собачку на храповом колесе и продолжайте двигать заводной стержень до тех пор, пока собачка полностью не войдет в зацепление с зубом.
• Д . Снимите стержень обмотки и откройте дверь.
• Е . При необходимости повторите шаги с 10A по 10D.

*Примечание. Может потребоваться регулировка прорези защелки в направляющей после установки двери из-за особенностей производства и/или условий на месте.

Примечание. Кронштейны, натяжитель, пружина (пружины) и защелка, установленная на шторе, предварительно устанавливаются на дверь на заводе. Не снимайте.

---

В этом видео показано, как легко установить один из наших коммерческих блоков, его следует просматривать вместе с инструкцией по установке.

Дополнительный контент

Установка мини-защелки

Багажная дверь и багажное отделение RV 36 дюймов (ширина) x 24 дюйма (высота)

Сейчас: $189,95

Текущий запас:

Количество:

БЕСПЛАТНАЯ ДОСТАВКА 100% ГАРАНТИЯ

• Описание

Описание

Не секрет, что места в жилых домах ограничены. Собираясь в поездку, помните об этом. Когда к тебе приходят люди, ты знаешь об этом. И так часто приходится жертвовать тем, что взять с собой, а что оставить. Но, к счастью, многие RV имеют багажные отделения. Эти отсеки отлично подходят для хранения тех вещей, которые вы не используете каждый день или хотите убрать из гостиной. Однако для того, чтобы они работали правильно, вам нужна дверь хорошего качества, чтобы закрыть их. Если вы обнаружили, что ищете эту дверь, вы пришли в нужное место.

Эта багажная дверь шириной 36 дюймов и высотой 25 дюймов отличается прочностью и долговечностью. Это также сделано, чтобы помочь вашим вещам продлиться. С дополнительным уплотнением двери багажного отделения у вас есть водонепроницаемое уплотнение, готовое защитить ваши вещи от непогоды. Дверь также оснащена замком, который помогает обеспечить безопасность, зная, что ваши вещи в целости и сохранности от любых нежелательных злоумышленников. Хранение ваших вещей в целости и сохранности за пределами вашей жилой зоны дает вам больше места в вашем доме на колесах, а это означает, что вы можете более свободно передвигаться и иметь доступ к бытовой технике, шкафам и другим вещам, не жертвуя своими вещами. . Чистый внешний вид двери делает ее прекрасным дополнением к вашему экстерьеру и не отвлекает внимание от узоров и рисунков.

Если вы ищете дверь-купе для защиты ваших вещей и обеспечения безопасности, эта багажная дверь может быть именно тем, что вам нужно. Есть вопросы? Свяжитесь с нами онлайн или позвоните в нашу дружную команду по работе с клиентами сегодня!

Детали:

• Черновое отверстие: 35 7/8″ Ш x 23 1/2″ В
• Внешние размеры: 37 1/8″ Ш x 25 1/8″ В
• Общая глубина: 2 дюйма (шарнир не входит в комплект)
• Глубина вставки: 1 7/8
• Высота петли: 3/4 дюйма
• Ширина отделки: 3/4 дюйма
• Толщина сердцевины: 3/4 дюйма
• Внешний вид двери: Белое стекловолокно
• Расположение шарнира: сверху
• Замок: 1 замок с ключом
• Используйте с ключами CH751
• Нет распорки
• Сделано в Америке

• Дополнительное уплотнение багажной двери
• Предотвращает попадание воды и влаги в багажную дверь
• Хорошо работает даже при экстремально высоких и низких температурах
• Стабильный губчатый полимер с закрытыми порами
• Устойчивость к атмосферным воздействиям и ультрафиолетовому излучению
• Электроизоляционный

**При измерении из-за производственного процесса размер выреза багажной двери будет меньше указанного размера. Высота будет на 1/2 дюйма меньше, а ширина будет меньше на 1/8 дюйма. Общий размер будет на 1 1/8 дюйма больше как по высоте, так и по ширине**

Посмотреть всеЗакрыть

• ОБЗОРЫ

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

Клиенты также просмотрели

Быстрый просмотр

RecPro®

Индивидуальная закругленная багажная дверь для автофургона

*Обратите внимание: Багажные двери RV изготавливаются на заказ в соответствии с вашими предпочтениями, пожалуйста, дайте время на изготовление по индивидуальному заказу. *Эти двери не подлежат возврату и не могут быть отменены после…

Артикул: 600S

Выберите параметры

Быстрый просмотр

RecPro®

Багажная дверь и багажное отделение на автодоме 30 дюймов (ширина) x 24 дюйма (высота)

Сейчас: $179,95

Из-за ограниченного пространства в доме на колесах многим людям приходится жертвовать тем, что взять с собой, а что оставить. Довольно часто это означает, что приходится жертвовать занятием, игрой или дополнительными постельными принадлежностями…

Артикул: РП-600С-3024Б

Выберите параметры

Быстрый просмотр

RecPro®

Квадратная багажная дверь и багажное отделение для автофургона 36 дюймов (ширина) x 24 дюйма (высота)

Сейчас: 289 долларов США. 95

Неоспоримая правда о жизни в доме на колесах заключается в том, что пространство ограничено. От еды до мебели и того, что вам разрешено приносить, все определяется тем, есть ли у вас место для этого…

Артикул: РП-400С-3624А

Выберите параметры

Быстрый просмотр

RecPro®

Багажная дверь и багажное отделение RV 24″ (Ш x 24″ В)

Сейчас: $194,95

Когда дело доходит до жизни в доме на колесах, количество места ограничено. От постельных принадлежностей до кухонной техники, одежды и оборудования для отдыха, может быть непросто найти место для…

Артикул: РП-600С-2424Б

Быстрый просмотр

RecPro®

Квадратная дверь багажного отделения Custom Square

Багажная дверь Custom Square RV *Обратите внимание: багажные двери RV изготавливаются на заказ в соответствии с вашими предпочтениями и не подлежат возврату. **При измерении из-за производственного процесса дверь багажного отделения…

Артикул: 400S

Выберите параметры

Быстрый просмотр

RecPro®

Багажная дверь и багажное отделение RV 36″ (Ш x 12″ В)

Сейчас: $168,95

У среднего RV есть двери инь-янь. Двери закрывают все, что кажется. Они защищают кухни, резервуары, генераторы и все, что вам не нужно. Но что охраняет двери, как ты…

Артикул: РП-600С-3612Б

Выберите параметры

Быстрый просмотр

RecPro®

Багажная дверь и багажное отделение RV 24″ (Ш x 12″ В)

Сейчас: $131,95

Люди часто говорят, что «когда закрывается одна дверь, открывается другая дверь». Это хороший совет при поиске работы или квартир, но он не так хорош, когда дело доходит до герметичности и запирания…

Артикул: РП-600С-2412Б

Выберите параметры

Быстрый просмотр

RecPro®

Квадратная багажная дверь и багажное отделение для автофургона 30 дюймов (ширина) x 24 дюйма (высота)

Сейчас: 272,9 доллара США5

У RV есть ограниченное пространство, мы все это знаем. Там не так много всего, что вы можете вместить, особенно если у вас есть дети или несколько человек в отпуске с вами. А вот с отсеками для хранения…

Артикул: РП-400С-3024А

Выберите параметры

Быстрый просмотр

RecPro®

Багажная дверь и багажное отделение для автофургона, ширина 12 дюймов, высота 24 дюйма

Сейчас: $131,95

Если вы находитесь в процессе обновления или обновления своего RV, то, скорее всего, вы ищете что-то, что на один шаг выше того, что было установлено на заводе.
