Установка доводчика на металлическую дверь – алгоритм действий и важные нюансы

3. Где ставить

Чаще всего доводчики устанавливают на наружные и входные двери, а также на калитки и въездные ворота. Их можно встретить в квартирах и загородных домах, в офисных зданиях и коммерческих объектах.

В отдельных моделях дверей доводчик входит в базовую комплектацию. Доводчик обязательно следует ставить на противопожарных и эвакуационных дверях, входных зонах с интенсивным потоком посетителей, в системах контроля доступа.

На дверях корпус должен находиться в помещении. Наружное расположение вызывает коррозию и негативно влияет на работу гидравлики. Только морозостойкие модели, защищенные от воздействия внешних факторов, могут эксплуатироваться на улице.

4. Установка шаблона

Схема установки или шаблон в масштабе 1:1 входит в комплект поставки доводчиков, что существенно упрощает монтажные работы. На трафарете нанесена разметка контуров рычага и корпуса с точками крепления. Учитываются возможные варианты монтажа конструкции, левая или правая дверь, открывание внутрь или наружу. При создании шаблона производитель учитывает предназначение доводчика и класс двери, ее вес и размеры. Каждому способу установки на схеме соответствуют линии определенного цвета и типа, например, сплошная или пунктирная.

Перед началом работ шаблон совмещается горизонтальной полосой красного цвета с кромкой дверного полотна, а вертикальной с будущей осевой линией петель, которую чтобы не ошибиться, нужно нарисовать. Для фиксации потребуется скотч.

5. Отверстия под доводчик

На шаблоне следует найти метки, соответствующие классу устройства, и при помощи керна перенести их на дверное полотно и коробку. Сверлом, подобранным по диаметру крепежа, выполнить 4 отверстия в отмеченных местах под блок и 2 для установки рычага.

Перед монтажом корпус и рычаги следует разъединить. Для этого откручивают гайки и вынимают винт, соединяющий оба элемента конструкции.

6. Монтаж

В зависимости от производителя и модели монтаж доводчика может иметь незначительные отличия. Поэтому перед началом работ нужно изучить инструкцию и придерживаться этих рекомендаций. В комплект входят все необходимые крепежные элементы.

Сначала крепится рычаг и монтируется доводчик. Жесткий рычаг надевается на специальный выступ в нижней части корпуса и затягивается винтом с гайкой. Для предупреждения раскручивания ее покрывают стопорящей жидкостью или краской. Регулируемая штанга устанавливается отдельно. После регулировки длины тяга и рычаг соединяются при полностью закрытой двери. Для этого достаточно свести их вместе и придавить пальцами до щелчка.

Встраивается на место заглушка и проверяется работоспособность. Створка должна плавно открываться-закрываться, без рывков и чрезмерных усилий. При этом не должно быть посторонних звуков типа скрежета или постукивания, дверь не должна скрипеть.

7. Соединить рычаг с тягой

Когда тяга и рычаг зафиксированы, важно придать нужное положение, от которого будет зависеть скорость перемещения двери перед закрыванием. Положение и длину тяги, состоящей из двух частей, можно регулировать длинным резьбовым штифтом. Он поворачивается и одновременно изменятся размер.

Добиться плавной доводки поможет установка тяги перпендикулярно дверному полотну. Для этого делают настройку и уменьшают ее размер. При наличии дверной защелки для преодоления сопротивления тягу нужно усилить. Механизм раскручивают и выставляют, чтобы она стала длиннее.

8. Регулировка доводчика для двери

Как отрегулировать доводчик на входной двери после установки и во время эксплуатации. Для этого предусмотрена пара специальных винтов, а их расположение разных моделях может отличаться. В любом случае, для увеличения скорости или силы прижима винт вращают по часовой стрелке. Поворот в обратном направлении, против часовой стрелки, позволяет затормозить ход и уменьшить усилие.

При самостоятельной настройке не нужно сразу делать несколько оборотов, чтобы не сбить баланс. Значительное закручивание или выкручивание винтов способно сломать устройство или вызвать течь масла. Достаточно четверти оборота или чуть больше.

Механизмы настройки скорости открывания и захлопывания располагаются на корпусе. Их можно обнаружить на лицевой стороне, открыв защитную крышку, либо на боковой поверхности.

Специалисты рекомендуют проводить сезонную корректировку механизма, чтобы получить оптимальную скорость закрывания двери при резком повышении либо понижении температуры окружающей среды. Это связано с тем, что на холоде масло густеет и доводчик работает медленно.

Как установить доводчик на металлическую дверь

Благодаря доводчику закрывание даже самой массивной двери происходит плавно и беззвучно, продлевается срок службы запирающего механизма (замка), а в помещении сохраняется тепло. Как правило, устанавливают доводчик на двери, ведущие в помещения с большой проходимостью, например, офисы и общественные учреждения. Узнайте, как установить доводчик на металлическую дверь самостоятельно.

Как установить доводчик

В монтаже доводчика поможет шаблон, выполненный в натуральную величину, который обычно прилагается к каждому изделию. Даже если монтаж проводится не впервые, при покупке устройства следует проверить, входит ли шаблон в его комплектацию, поскольку без него сложно провести установку доводчика без отклонений.

Поэтапная установка доводчика:

  • Шаблон приклеивается в верхнем углу двери (можно скотчем) и к верхней перекладине коробки. На дверном полотне, ближе к петлям, будет крепиться основной механизм доводчика, а на лутке – конец подвижного рычага;
  • Сквозь шаблон намечается местоположение крепежных отверстий, после чего производится сверление и нарезка резьбы;
  • На полотне двери закрепляется корпус доводчика. Следует проследить, чтобы клапаны, регулирующие скорость закрывания двери, были обращены в сторону петель;
  • Рычаг разделяется, и боковая деталь крепится к верхней перекладине лутки;
  • Вторая часть рычага надевается на вал доводчика и крепится при помощи шайбы и винта, входящих в комплект устройства;
  • Элемент рычага, установленный на коробке, переводится в перпендикулярное по отношению к двери положение, и две части рычага соединяются вместе.

Регулировка дверного доводчика

Чтобы дверь функционировала в режиме, удобном для пользования, необходимо произвести ее регулировку. Она поможет откорректировать угол открывания дверного полотна и скорость автоматического закрывания двери. Специальным шестигранным ключом подкручиваются регулировочные винты, и дверь приводится в движение (открывается и отпускается). Винты затягиваются или ослабляются до тех пор, пока автоматическое закрывание не будет происходить в нужном режиме.

Важно! Нельзя выкручивать винты боле, чем на два полных оборота, так как это приведет к вытеканию масла, закачанного под давлением. Если это произойдет, заправить его самостоятельно не получится!

По завершению работы нижняя часть доводчика закрывается пластиковой накладкой, которая предохранит механизм от попадания пыли, а также придаст устройству более эстетичный вид.

Как правильно установить доводчик на дверь (металлическую, пластиковую) своими руками

Установка доводчика на металлическую дверь имеет свои нюансы. Этот полезный девайс помогает обеспечить сокращение потерь тепла, а также должен обладать достаточным усилием для плотного закрывания тяжелой створки. Но как правильно установить механизм на входную дверь?

Монтаж устройства своими руками занимает относительно немного времени и не доставляет особенных хлопот, если следовать правилам. Справиться с работой домашнему мастеру поможет простой комплект инструментов, некоторый опыт работы с ними, понимание принципов работы монтируемого механизма.

Установка доводчика на металлическую дверь – хотя и вынужденная, но абсолютно оправданная мера. Механический элемент, крепящийся со внутренней стороны полотна, помогает обеспечивать плавность закрывания створки, предотвращает ее перекашивание, снижает интенсивность износа.

Установка доводчика необходима в подъездах многоквартирных домов, где такой компонент помогает избежать потерь тепла, снижает шумовую нагрузку.

В обязательном порядке дополнительные комплектующие этого типа устанавливаются исключительно на дверные конструкции:

  • монтируемые в общественных местах, где предполагается высокая интенсивность потока людей;
  • оснащенные системами контроля доступа на объект;
  • противопожарного назначения;
  • используемые в эвакуационных целях.

При подборе доводчиков для дверей, которые не укомплектованы ими по умолчанию, нужно обязательно ориентироваться на массу и габариты конструкции. Иначе велика вероятность того, что скорость износа деталей вспомогательного механизма окажется слишком высока.

Чтобы правильно установить на железную дверь доводчик, нужно еще при выборе устройства определиться с его техническими характеристиками. Некоторые модели – такие, как напольные конструкции – нужно монтировать заранее. Их установка учитывается еще на стадии проектного решения.

В обычных домах и на объектах нежилой инфраструктуры чаще используют накладные варианты – они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют потайные варианты, устанавливаемые в дверной коробке или самом полотне. Как правило, подобные системы монтируются производителем, а на этапе монтажа требуют только регулировки.

Для самостоятельного крепления на поверхность дверного полотна подходят только накладные доводчики.

Их монтаж на входную дверь чаще всего производится с креплением коробочному брусу. В большинстве случаев фирменная продукция снабжается подробным пояснением от производителя по поводу выбора точек фиксации изделия.

Для успешного монтажа нужно обязательно заранее отрегулировать и само полотно. Оно должно иметь легкий ход на петлях, входить в проем без перекосов.

Планируя своими руками смонтировать дверь с доводчиком, следует учесть некоторые особенности имеющихся в продаже изделий.

Наиболее распространенные технологические решения здесь выглядят следующим образом.

  • Шестереночные, с зубчатой рейкой и рычажной передачей. Имеют масляный тип смазки, которая при эксплуатации на морозе может густеть. Рекомендованы для установки в интерьерных пространствах и внутри подъездов. Для использования с креплением на наружной стене здания подходят в тех случаях, если средние зимние температуры не опускаются ниже нуля градусов. Сам механизм отличается плавностью движения и высокими показателями силы прижимного воздействия.
  • Кулачковые доводчики имеют внутри поршневой элемент с валом, а также пружину с регулировочным винтом. Здесь используется слайдерная тяга, позволяющая смягчить закрывание створки, сделать его более плавным. Такие механизмы ориентированы на эксплуатацию в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащаются именно кулачковым механизмом.

В зависимости от того, предусмотрено конструкцией наружное открывание или распахивание створки внутрь помещения, крепление доводчика может происходить одним из трех существующих на данный момент способов.

  • Стандартным. Рычаг закрепляется на дверной коробке в области притолоки. Основная часть доводчика фиксируется на поверхности полотна.
  • Обратным или верхним. В этом случае рабочий элемент крепится на притолоку, а рычажная часть закрепляется на створке двери, обеспечивая необходимое усилие при ее монтаже. Рычаг при этом располагается перпендикулярно коробочному брусу вверху.
  • Параллельным. Установка выполняется с использованием монтажного уголка, конструкция рычага фиксируется параллельно верхнему брусу.

Важное правило: крепление рычага всегда определяет способ установки. Для открывания двери на себя необходимо фиксировать его на поверхности дверной коробки. Для распашных дверей с наружным типом крепления створки рычаг фиксируется на полотне. Ширина двери должна сопоставляться с усилием и массой. На самые тяжелые модели ставят два доводчика.

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

  • Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
  • Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
  • Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
  • Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
  • Выполнить фиксацию корпуса.
  • Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
  • Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

Правильно закрепить изделие мало, его еще нужно отрегулировать. Для этого в конструкцию включены специальные регулировочные винты. При установке их правильное направление ориентировано на поверхность коробочного бруса.

Всего таких винтов два, они позволяют определить и зафиксировать желаемую скорость движения полотна для каждого из режимов эксплуатации. При регулировке стоит соблюдать осторожность, не прилагая слишком больших усилий.

Первый из двух винтов определяет общий диапазон скорости – он составляет 15—180 градусов. При помощи второго можно отрегулировать ход более точно. Как правило, здесь диапазон составляет от 0 до 15 градусов. Винт при регулировке проворачивается по направлению против и вдоль нарезанного соединения.

Чрезмерные усилия при вращении регулирующих элементов могут привести к их вывинчиванию и выпадению с разгерметизацией внутренней конструкции.

При правильном выполнении работы, скорость открывания и закрывания двери должна быть примерно равной, без усилий, хлопков и зазоров.

При эксплуатации створки с доводчиком нужно избегать чрезмерных нагрузок на полотно, а также исключить использование механических преград или подпорок.

Установка доводчика на входную металлическую дверь – важное и нужное дело, позволяющее сделать процесс плотного закрывания створки автоматическим. Соблюдая простые рекомендации, справиться с задачей сможет даже человек без большого практического опыта. А закрываться без скрипов и шумов будут самые тяжелые или массивные двери.

О том, что нужно знать при покупке и установке дверного доводчика, смотрите в следующем видео.

Источник: https://stroy-podskazka.ru/dveri/dovodchiki/ustanovka-na-vhodnuyu-metallicheskuyu/

Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик.

В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная.

Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно.

Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери Ширина дверного полотна, мм
Масса дверного полотна, кг
EN1 до 750 мм до 20 кг
EN2 до 850 мм до 40 кг
EN3 до 950 мм до 60 кг
EN4 до 1100 мм до 80 кг
EN5 до 1250 мм до 100 кг
EN6 до 1400 мм до 120 кг
EN7 до 1600 мм до 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса.

Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например.

Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

  • С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.
    С рычажной тягой
  • Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.
    Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания.

Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг.

На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину.

Также на них нанесены монтажные отверстия для каждого элемента.

В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать.

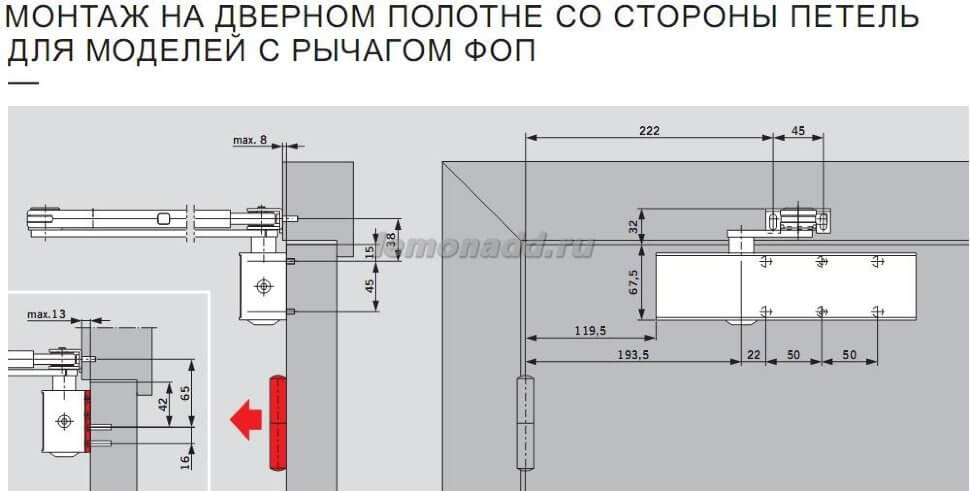

Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх.

Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь.  Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Устанавливаем корпус

Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери.

От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой.

Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда.

Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

  • вращая винт по часовой стрелке скорость/сила увеличивается;
  • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Источник: https://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika

Пошаговый план установки доводчика на любую дверь

Перед тем, как установить доводчик на дверь, пользователь должен изучить особенности его конструкции, проверить комплект и составить для себя примерный план действий. В инструкции по установке описываются все необходимые шаги, приводится перечень инструментов, которые понадобятся.

Но есть несколько нюансов в каждом этапе монтажа доводчика, которые требуют отдельного объяснения. Так, самостоятельный монтаж скрытого доводчика – не лучшее занятие для того, кто впервые занимается подобным делом. В этой ситуации лучше воспользоваться советом профессионала или попросить того, у кого есть опыт, помочь с определением разметки и других тонкостей монтажа.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой.

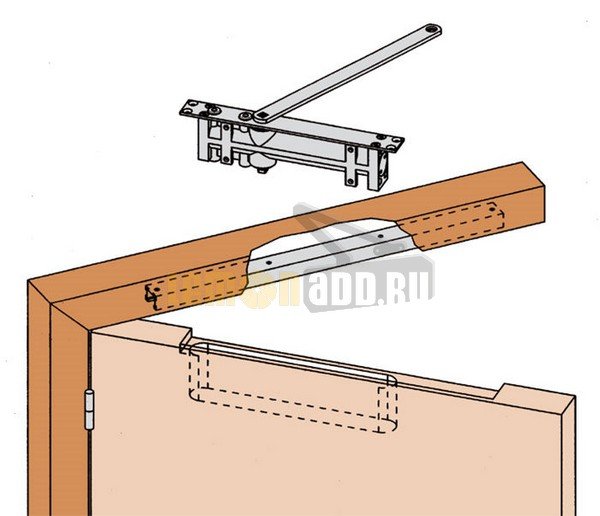

Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля.

Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

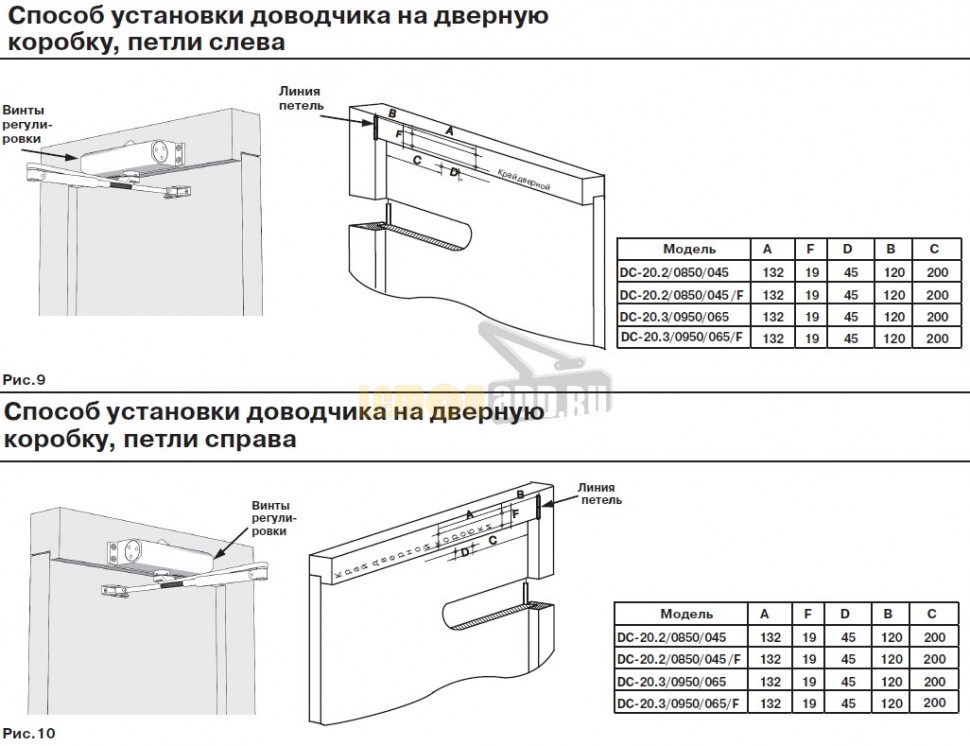

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

  1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
  2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

Помните! Шаблон всегда предполагает все варианты монтажа конструкции – на левую или правую дверь, внутреннее или наружное открытие.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

  1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
  2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
  3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
  4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
  5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
  6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

  • Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
  • Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
  • Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
  • Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Особенности установки скрытых доводчиков

Скрытые механизмы бывают напольными, верхними и представленными в виде доводчиков-петель. Первый тип используется для установки вместе со стеклянными конструкциями, реже – с пластиковыми и деревянными.

Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности.

Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.

Общие принципы монтажа таких конструкций похожи на установку доводчика рычажного типа своими руками. Однако не все межкомнатные конструкции предполагают подобный вариант из-за слишком тонкого полотна. А металлические двери, наоборот, оказываются слишком тяжелыми для подобного оборудования, и применение механизмов с внешним рычагом становится лучшим решением.

Дверные петли с доводчиком

Петли с интегрированным доводчиком относятся к скрытым механизмам и предназначены для легких конструкций. Идеально подходят для межкомнатных дверей, абсолютно незаметны и просты в установке. Достаточно воспользоваться схемой монтажа обычных скрытых или накладных дверных петель.

Помните! Внешне петля с доводчиком мало чем отличается от стандартной фурнитуры. У нее лишь немного увеличен цилиндр корпуса.

Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.

Самое сложное в процессе установки скрытого доводчика-петли – это определение правильной оси. Подобная конструкция устанавливается с небольшим нарушением вертикального положения. Если у монтажника слишком мало навыков работы с подобными механизмами, то лучше воспользоваться услугами профессионала.

Регулировка доводчиков после установки

Правильно установить доводчик для входных или межкомнатных дверей невозможно без финального этапа – регулировки и последней настройки. Первичный монтаж не всегда позволяет добиться правильной работы оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит во время смены времен года.

Первое, на что обращают внимание, — это скорость движения двери:

  • Если полотно слишком медленно открывается, то регулируют пружину доводчика.
  • За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
  • Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.

Обычно в доводчиках есть 2 клапана регулировки. В редких моделях встречается третий клапан. Если первый отвечает за регулировку скорости, то второй используется для плотного закрывания двери – дохлопа. Третий клапан отвечает за ход конструкции полотна при углах в 90 или 80 градусов.

Функция hold-open дает возможность фиксировать дверь в открытом положении под заданным углом (обычно в 90 градусов). Однако ею оснащаются не все доводчики. При необходимости опцию можно купить вместе с механизмом или установить потом при необходимости.

В процессе использования многие доводчики нуждаются в замене масла, так как оно может утрачивать свою вязкость в ходе эксплуатации и воздействия перепадов температур.

Замену масла рекомендуют проводить не реже 2 раз в год – летом и зимой. То же относится к движущимся элементам, смазку которых проводят специальным маслом.

Видео об установке доводчика на дверь

Источник: https://otlichnyjremont.ru/dveri/poshagovyj-plan-ustanovki-dovodchika-na-lyubuyu-dver.html

Основные способы монтажа доводчика, варианты правильной установки на пластиковую и металлическую дверь

В наше время установка доводчика на дверь, прежде всего входную, становится необходимостью, ведь он экономит тепло в доме, снижает уровень шума, оберегает людей и стены от ударов.

Проще обратиться к услугам специалиста, но если есть необходимые инструменты и небольшой опыт монтажных работ, установить такое устройство нетрудно и своими руками.

Важно тщательно подготовиться, изучить инструкцию, разобраться с конструктивными особенностями и аккуратно установить и отрегулировать механизм.

В продаже имеется большое число моделей, различающихся по месту установки, механизму, мощности и другим параметрам.

Наиболее популярны недорогие реечные устройства, которые крепятся на верхней части двери и возвращают ее в исходное положение с помощью рычагов.

Кроме традиционных, торчащих из стены рычагов, имеются эстетичные, менее подверженные вандализму, но и более дорогие системы с параллельной или скользящей тягой.

Мощность устройства должна соответствовать весу и размеру дверного полотна. Доводчики делятся на 7 классов. Механизмы 1-го класса устанавливаются на двери шириной до 750 мм и массой до 20 кг. Самые мощные устройства 7-го класса рассчитаны на полотно шириной до 1600 мм и массой до 160 кг. На более широкое или более тяжелое полотно ставят два доводчика.

Необходимо обратить внимание на условия эксплуатации. Все механизмы доводчиков основаны на комбинации наполненных маслом емкостей и пружины, которая аккумулирует энергию открывания. Устройство закрывает дверь, когда пружина распрямляется, постепенно выталкивая масло через небольшие отверстия.

Если устройство установлено в неотапливаемом помещении, при низких температурах масло загустевает и закрывание замедляется. Доводчик, не рассчитанный на эксплуатацию в таких условиях, может в этом случае выйти из строя. В то же время есть устройства, у которых при низких температурах автоматически расширяются отверстия, восстанавливая нормальную скорость закрывания.

  • У многих доводчиков предусмотрены дополнительные опции, например торможение открытия, фиксация в положении «открыто», задержка на некоторое время перед началом закрывания и другие.

Более сложные и совершенные кулачковые механизмы могут крепиться в разных местах. Иногда их уже на заводе встраивают в полотно. Возможна также установка под порогом или внутри дверной коробки. Но такие работы более сложны и выполняются специалистами.

Установка доводчика на дверь: способы и виды монтажа

Готовясь к установке доводчика на дверь своими руками, проведите тщательную ревизию состояния дверной коробки, петель, запорных механизмов. Дверное полотно не должно качаться, упираться в косяк, язычок защелки должен срабатывать без излишнего усилия. Качественная регулировка упростит установку и обеспечит надежную и продолжительную безаварийную работу устройства.

Схема установки доводчика зависит от конструкции механизма, дверной коробки и направления открывания. При открывании внутрь доводчик ставится на полотно, а рычаг крепится на коробку над ним. При открывании наружу устройство, наоборот, устанавливается на косяке, а рычаг — на полотне.

Доводчик не следует использовать в качестве ограничителя открывания. Для этого применяют специальные приспособления в виде упоров, которые устанавливают на пол или на стену.

Как установить

Для правильной установки доводчика на дверь к устройству прилагаются шаблоны, на которых отмечены места крепления самого механизма и рычага.

В зависимости от крепления двери (правое или левое) и других особенностей, если они предусмотрены моделью, выберите соответствующий шаблон. Его следует приложить к полотну, развернув в соответствии с выбранным способом установки, и закрепить скотчем.

Учтите, что винты регулировки, расположенные в торцевой части механизма, всегда должны быть повернуты в сторону петель.

Места крепления шурупов (4 для самого доводчика и 2 для кронштейна рычага) отмечаются по шаблону. Затем сверлом, диаметр которого указан в инструкции, просверливают отверстия под доводчик и кронштейн.

После этого устанавливают механизм и рычаги. Жесткое колено рычага крепится к механизму на шлиц и затягивается гайкой. Чтобы она не раскручивалась в процессе эксплуатации, применяют стопорящую жидкость.

В домашних условиях используют масляную краску.

Кронштейн с регулируемым коленом устанавливается отдельно. Длина этого колена изменяется заворачиванием винтовой части. После предварительной регулировки оба колена соединяются.

Варианты правильного монтажа

Иногда установить доводчик на дверь можно разными способами. Например, треугольник, образуемый полотном и двумя коленами рычажной системы, влияет на силу прижимания к коробке.

Чтобы закрывание двери происходило плавно, регулируемую часть укорачивают так, чтобы она составляла прямой угол с полотном.

Для увеличения силы закрывания регулируемый рычаг удлиняют, в этом случае прямой угол образуется жестким коленом.

При установке механизма на деревянную дверь может потребоваться применение монтажных планок или уголков, не входящих в комплект, но выпускаемых для всех моделей. Если коробка глубокая, а открывание происходит наружу, устройство крепится на монтажный уголок, установленный на косяке таким образом, чтобы обе части механизма располагались на одном уровне относительно дверного полотна.

Если на коробке нет плоского участка для фиксации кронштейна или доводчика, их устанавливают на предварительно закрепленную монтажную планку. При установке механизма на дверь планка также позволит вынести его за край полотна в том случае, когда иное крепление невозможно, неудобно или неэстетично.

На пластиковую дверь

Установка дверного доводчика на пластик производится таким же образом. Отличие состоит в меньшем весе полотна. Возможно, придется искать компромисс между классами мощности доводчика, соответствующими размеру и массе. Принято считать, что следует выбирать наибольший из двух классов, однако излишне мощный доводчик способен разрушить пластик.

Если установка доводчика на пластиковую дверь выполнена правильно и аккуратно, он будет способствовать продлению ее эксплуатации.

На металлическую

При установке доводчика на металлическую дверь класс мощности выбирают в соответствии с ее массой. Чтобы при подготовке отверстий сверло не уходило с требуемого места, его предварительно намечают кернером. В зависимости от толщины металла для крепления используют саморезы по металлу или винты. Во втором случае перед тем как поставить устройство, придется нарезать резьбу метчиком.

Регулировка

Последний и не менее важный этап установки — регулировка. С помощью двух регулировочных винтов устанавливаются скорости движения двери:

  • в начале закрывания;
  • на последнем этапе.

Еще один винт позволяет увеличить усилие закрывания. Это важно сделать, если устройство устанавливается на входную дверь.

Кроме того, модели могут иметь различные опции, для которых также предусматриваются соответствующие регулировки.

Источник: https://ODveryah.ru/furnitura/ustanovka-dovodchika-na-dver

Установка и регулировка дверного доводчика: основные правила и этапы монтажа

Традиционно использовавшиеся для обеспечения «автоматического» закрытия дверей пружины, резинки, противовесы и иные приспособления – это уже в прошлом.

Сейчас в продаже есть недорогие механизмы, которые в комплексе решают все эти задачи. Если знать, как грамотно установить на дверь доводчик, не придется оплачивать чьи-то услуги.

Тем более что методика его крепления и регулировки несложная.

Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?

По специфике монтажа

  • Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
  • Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
  • Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.

По типу механизма

  • Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
  • Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.

По силе тяги

Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN. При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель.

Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание».

Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

  • Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
  • При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

  • плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
  • отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Порядок регулировки механизма доводчика

Для этого имеются два «настроечных» винта. Каждый из них задает скорость движения полотна в определенном режиме. Чтобы понять принцип регулирования, необходимо уяснить следующее:

  • доводчик служит лишь для закрывания двери;
  • это производится в 2 этапа. На первом полотно движется с повышенной скоростью, на втором она значительно снижается, чтобы исключить резкий стук в момент прилегания створки к косяку.
  • Как регулировать:
  • Винт 1 – задает скорость в диапазоне от угла 180º (полотно полностью распахнуто) до 150.
  • Винт 2 – регулирует движение створки на последнем отрезке пути от 15 до 0 (ее доводка, то есть до полного прилегания полотна к дверному блоку).

Что учесть:

  • Если полностью выкрутить любой из винтов, то из корпуса доводчика станет литься масло. Потому в процессе настройки прибора делать более одного поворота винта вокруг оси не рекомендуется. Механизм изначально настроен на работу по усредненным параметрам, и в ходе регулировки необходимо лишь произвести небольшую корректировку положения винтов. Как правило, они вращаются не более чем на ¾ в любую из сторон.
  • Иногда регулировкой второго винта не получается добиться мягкого прилегания створки. Здесь поможет рычаг, на тяге которого имеется резьба. Вкручивая/выкручивая «плечо», несложно определить оптимальное его положение, при котором останется лишь немного подкрутить регулировочный винт.

Установка доводчика на дверь – это не только удобство пользования ею. Плавное, аккуратное закрывание значительно снижает нагрузку на петли, предотвращая тем самым их повышенный износ и перекос полотна.

Такое устройство желательно монтировать не только на входе в жилище, но и в подсобных строениях на участке, а также и в доме, если межкомнатная дверь довольно массивная.

Ну а как произвести установку и регулировку механизма, читатель уже знает.

Источник: https://BestDoor. guru/montazh/ustanovka-dvernogo-dovodchika.html

Установка доводчика на металлическую дверь

Одной из самых важных характеристик двери является бесшумность и плавность движения. Также не лишним будет установка оборудования, позволяющего держать дверь плотно закрытой.

Это особенно актуально в холодное время года. Эти задачи позволяет решить установка дверного доводчика, который по сути явился прямым потомком простейшей пружины на двери.

Правда от последней можно сильно получить, задержавшись немного в проеме, да и шума при закрытии двери будет значительно больше.

Классификация дверных доводчиков

Основным критерием при классификации доводчиков является способ их установки. Наиболее популярные и доступные среди всех видов – накладные доводчики. Их можно устанавливать как в процессе строительства или ремонта, так и уже на давно функционирующую дверь. Установка производится на каркас или полотно двери.

Напольные доводчики требуют планирования их установки в процессе проектирования строительных или ремонтных работ. Дело в том, что монтируется данный вид под напольное покрытие, а срывать его только для установки доводчика нецелесообразно.

Самыми продвинутыми являются скрытые доводчики. Чаще всего они используются при монтаже сложных, декоративных дверей. Спрятанная внутри дверного полотна конструкция не портит общий вид и не вносит свои черты в общий дизайн. Для работы с ними необходимо наличие специальных навыков и профессионального инструмента.

Самостоятельная установка дверного доводчика будет доступна только при выборе одного из первых двух вариантов. Необходимая для установки информация по размерам и характеристикам доводчика содержится в инструкции к нему.

Основные правила при выборе доводчика

Выбирая дверной доводчик, определитесь сначала, на какую именно дверь он будет устанавливаться.

Существующие на рынке модели позволяют эффективно выполнять основную функцию на самых разнообразных полотнах. Это может быть и тяжелая дверь наподобие подъездной или гаражной, а может быть очень легкой – межкомнатная, для внутренних помещений.

Если вы выберете межкомнатную дверь, то это не потребует большой мощности от доводчика. Если же доводчик будет ставиться на тяжелую металлическую дверь, то мощность потребуется гораздо большая.

Как и при покупке других товаров, следует внимательно отнестись к производителю. Его репутация, проверенная уровнем производимых товаров, будет выступать определенным гарантом. Можно почитать отзывы других клиентов, которые уже воспользовались продукцией данного производителя, и сделать наиболее подходящий выбор. Только применяя данный подход, можно подобрать доводчик, который будет надежно служить в течении длительного периода времени.

Обратите внимание на какую, внешнюю или внутреннюю сторону двери доводчик будет крепиться. Также важным является правильная ориентация для устанавливаемой двери – правосторонняя или левосторонняя. Большое количество предлагаемых моделей позволяет подобрать наиболее подходящую, но также можно и запутаться при выборе.

Как правильно установить доводчик на дверь

В качестве примера выбирем наименее сложную конструкцию – установка дверного доводчика с открыванием полотна на себя. Разобравшись с данной методикой, можно проводить работы по монтажу и более сложных конструкций.

Разница между дверьми различной ориентации и назначения заключается только в нескольких непринципиальных элементах. Все работы проводятся по следующему алгоритму:

  • В первую очередь нужно выяснить комплектность доводчика. Как правило, в коробке можно найти крепеж, рычаг, сам доводчик и шаблон, по которому производится сборка и монтаж. Для тех, кто делает это в первый раз, шаблон значительно упрощает задачу.
  • Шаблон крепится к закрытой двери с помощью скотча. По указанным точкам, через схему шаблона сверлится необходимое количество отверстий, по которым будет производиться монтаж самого механизма. После этого шаблон снимается и производится установка доводчика.
  • Производится прикручивание рычага к коробке (без его регулировки).
  • Далее доводчик надевается на рычаг, обе части соединяются между собой специальными винтами. Важно чтобы регулировочные винты были повернуты в сторону дверных навесов.
  • Переходим к регулировке тяги рычага доводчика. Здесь важно, чтобы отверстия на дверном полотне совпали с отверстиями на механизме доводчика. Еще одним критерием правильно установленного механизма является его положение. При закрытой двери, рычаг должен располагаться строго перпендикулярно дверной коробке.
  • После выполнения всех настроечных работ и их проверки, можно приступать к прикручиванию доводчика. Проверьте, насколько хорошо он справляется с закрыванием двери. Если дверь сильно хлопает или требует значительных усилий при закрывании, просто проведите дополнительную настройку доводящего механизма. Его чувствительность можно подстроить под собственные предпочтения. Об этом читаем ниже.

Самостоятельная регулировка дверного доводчика

После правильной установки доводчика, его необходимо правильно настроить. Здесь вам помогут два регулировочных винта, которые вы могли видеть при монтаже механизма. Один из них отвечает за скорость закрывания двери, а второй – за доводку до плотного прилегания полотна к коробке.

Винты довольно чувствительны, поэтому при настройке их необходимо подкручивать постепенно. После каждого изменения настроек, проверяйте достигнутый результат. Если он вас не удовлетворяет, проводите дальнейшую настройку.

Некоторые модели имеют дополнительные регулирующие винты. Они отвечают за более широкие функции. Как правило, их количество ограничивается четырьмя – назначение двух мы уже описали, еще два позволяют фиксировать дверь в открытом положении и снабжают дверь тормозом открывания. Регулируются они так же, как и стандартные винты.

Поделиться

Твитнуть

Запинить

Нравится

Класс

WhatsApp

Viber

Телеграмка

Установка доводчика на дверь своими руками: способы монтажа

Доводчик нужен для плавного движения двери и плотного прилегания при закрытии. Сама конструкция несложная, но в зависимости от модели и условий эксплуатации, различается специфика монтажа. Рассмотрим существующие механизмы, какой выбрать и как правильно установить.

Функции

Перед тем как поставить доводчик, оцените его возможности. Исходя из названия, этот нехитрый механизм обеспечивает плавное и бесшумное закрывание двери. За счет плотного прилегания полотна к коробке удается сохранить в помещении тепло зимой и прохладу летом.

Стандартные функции: автоматическое закрывание и регулировка скорости движения полотна, иногда — фиксация в открытом положении. Дорогие модели оснащены дополнительными возможностями: устанавливать контроль доступа, время на проветривание помещения и блокировать положение двери.

Виды механизмов

Чтобы разобраться, как правильно установить доводчик на двери, рассмотрим их модификации.

По типу монтажа различают:

  • Накладные – такие модели крепятся сверху на полотно, коробку, стену или вспомогательные конструкции.
  • Напольные – подходят для дверей без коробки, например, стеклянных. Монтируются снизу, с одной стороны к створке, с другой – непосредственно к полу.
  • Скрытые – установить своими руками такие доводчики вряд ли получится, поскольку механизм находится внутри полотна, в этом случае лучше вызвать мастера.

По принципу передачи вращающего момента выделяют:

  • Рычажные – простой механизм, который состоит из пружины и гидросистемы, заполненной маслом для амортизации.
  • Слайдовые – в корпусе скользит свободный элемент, сила трения тормозит движение полотна, за счет этого достигается плавное закрывание. Этот вид механизма устанавливается параллельно двери, смотрится элегантно и лаконично. Он не затрудняет открывание, а наоборот, помогает. После распахивания полотна на 30 градусов в дело включается доводчик, облегчая таким образом труд детям и пожилым людям.

Внутренний механизм может быть двух типов: кулачковым или зубчатым. Первый вид обеспечивает плавное движение, поэтому чаще используется для слайдовой конструкции. Более грубым является зубчатый, такие доводчики устанавливают на тяжелые двери с кодовым замком, чтобы за счет шестеренок обеспечить дополнительное усилие при закрывании.

Существуют упрощенные модели для межкомнатных дверей, они представляют собой регулируемые пружинные петли.

Как выбрать

Чтобы правильно подобрать доводчик, следует обратиться к установленным стандартам. Для определения размера механизма учитываются ширина и масса дверного полотна.

Производитель обязан давать гарантию качества. Решив сэкономить, увеличивается вероятность, что в скором времени механизм сломается. К тому же дешевые изделия не способны полноценно выполнять задачи.

Определенный тип доводчика подбирается под предъявляемые требования. Чем больше функций, тем дороже цена.

Подробнее о правилах выбора смотрите на видео:

Способы монтажа

Процесс установки доводчика начинается с определения направления открывания двери, от этого будет зависеть выбор схемы монтажа.

Чаще используют накладные модели, их можно крепить с любой стороны.

Для межкомнатных дверей разницы нет, но входные открываются наружу, поэтому при монтаже доводчика могут потребоваться дополнительные материалы, поскольку его крепят изнутри, со стороны помещения. Это защищает механизм от пыли, осадков и замерзания. Еще доводчик снижает нагрузку с петель, что увеличивает срок эксплуатации.

Перед установкой определите тип открывания дверей:

  • «Внутрь» – корпус монтируется сверху створки со стороны расположения петель;
  • «Наружу» – механизм крепится на короб, а рычаг привинчивается к полотну.

Как установить дверной доводчик:

  1. В комплекте идет схема крепления в натуральном размере, с её помощью удобно делать разметку. Можно шаблон закрепить скотчем на двери.
  2. Просверлите отверстия по намеченным точкам или прямо через приклеенную схему.
  3. Привинтите корпус шурупами.
  4. То же самое выполните и для рычага.
  5. Соедините детали конструкции. В закрытом положении должен получиться угол в 90 градусов между предплечьем рычага и полотном двери.
  6. С помощью специальных винтов, расположенных на корпусе, выполняется регулировка доводчика. Выставляется желаемая скорость движения двери, режим закрытия (с дохлопом или без), торможение, усилие и т. д.

Декоративные накладки маскируют корпус механизма.

Нестандартные ситуации

Если есть сложности с установкой доводчика, помогут следующие приемы:

  1. Металлический уголок. На дверную коробку горизонтально монтируется вспомогательный элемент, затем к нему крепят рычаг. Другой вариант – на уголок устанавливается корпус механизма, а рычаг привинчивается к двери.
  2. Монтажная пластина. Здесь возможно три способа. Первый: вспомогательный элемент крепят к верхней кромке двери так, чтобы она слегка выступала, затем к ней привинчивают механизм. Рычаг устанавливается на дверной короб. Второй способ: пластину вместе с корпусом доводчика устанавливают на раму, а рычаг крепят к полотну. Третий вариант: с помощью пластины увеличивают площадь откоса, на который затем монтируется рычаг. Механизм устанавливают стандартно.

Как видите, установка дверного доводчика возможна разными способами. Если инструкция показалась сложной или в процессе возникли трудности, лучше обратиться за помощью к профессионалам.

Рекомендуем посмотреть видео

Установка доводчика на дверь металлическую, пластиковую, деревянную

Установка доводчика на дверь в Санкт-Петербуге и Москве

Чтобы двери закрывались автоматически и никогда не оставались нараспашку, мы предлагаем вам качественные и современные доводчики с надежной гидравлической системой и доступной стоимостью. Наши мастера могут установить доводчики на пластиковые и металлические двери любого образца вне зависимости от стороны открывания с гарантией качества!

Установка дверного доводчика: какие механизмы мы предлагаем

Основным элементом доводчика является пружинный механизм, толкающий рычаг. В зависимости от способа передачи усилия с пружины на рычаг выделяются два типа механизмов:

  • С рычажной тягой. Рычаги в них расположены перпендикулярно поверхности створки двери и напоминают шарнирное соединение. Открытая конструкция смотрится не всегда эстетично, но отличается надежностью. Открываются двери с рычажной тягой ощутимо тяжелее, поэтому не подойдут для домов, где есть пожилые люди или маленькие дети.
  • Со скользящим каналом. В них рычаг расположен параллельно двери и не бросается в глаза – механизм выглядит компактно и аккуратно. Отличительная особенность – после приоткрывания двери на 30 градусов, дальнейшее движение дается намного легче. С таким механизмом справятся даже маленькие дети.



Как происходит установка доводчика в СПБ

Установка доводчика на металлическую дверь или пластиковое полотно начинается с выбора типа механизма – вы можете приобрести его самостоятельно или заказать у нас, и тогда мастер привезет его с собой в день установки. Весь процесс монтажа занимает в среднем 30-40 и включает в себя:

  • Нанесение разметки и сверление отверстий под механизм;
  • Установка крепежей и короба на дверную коробку и полотно;
  • Соединение рычага с тягой;
  • Регулировка длины тяги и настройка темпа движения дверного полотна.

Установка доводчика: вызов мастера в Санкт-Петербурге

Если вам нужна установка доводчика на пластиковую дверь или металлическую створку, вы можете оставить заявку на нашем сайте или напрямую связаться с менеджером по телефону – он проконсультирует вас по всем интересующим вопросам. Наши специалисты выезжают к вам с полным комплектом слесарного инструмента и выбранной вами моделью доводчика, а также вы можете лично приобрести понравившийся вам механизм – мастер без проблем установит его. На все изделия и работы мы даем официальную гарантию качества, а также предлагаем доступную цену на установку доводчика в СПБ!

Примеры работ


*Стоимость работ и услуг рассчитывается индивидуально в каждом конкретном случае, вне зависимости от вида работ/услуг.Указанные цены являются ориентировочными и в зависимости от различных факторов могут меняться как в большую, так и в меньшую сторону.

Как правильно выбрать и установить доводчик на металлическую дверь

Хотите, чтобы входная металлическая дверь прослужила дольше, а её эксплуатация была удобной и приятной? Тогда выберете для неё доводчик. Это специальное комплектующее, обеспечивающее плавное самозакрывание створки без резкого удара.

Конструкция и виды

Основными составляющими доводящего устройства являются корпус и рычажная тяга. Внутри блока располагается гидравлический механизм с пружиной. Чтобы полотно закрывалось плавно, в сборку добавлен масляный амортизатор.

По сути, все доводные компоненты являются пружинными. В зависимости от структурных особенностей и наружного или скрытого монтажа различают следующие типы доводчиков:

  1. Скрытые или встроенные. Их главное преимущество заключается в небольших размерах. Это позволяет встраивать их в раму. Образцы преимущественно используют для внутренних лёгких дверей.
  2. Петли-доводчики. Удобный вертикальный маленький механизм, не требующий установки дополнительных приспособлений. Однако их также рекомендуют использовать на нетяжёлых распашных конструкциях.
  3. Напольные. Невидимые нижние образцы, подходящие для тяжёлой двери до 300 кг. Их часто применяют для блоков в торговых центрах и других местах, где важно сохранить эстетическую привлекательность входа.
  4. Верхние. Их закрепляют на створке или непосредственно над элементами металлоконструкции. Среди расположенных вверху устройств выделяют модели:
  • с зубчатым приводом. Их основным компонентом является прочный зубчатый штифт или поршень с зубцами.
  • со скользящим стержнем. Приспособление функционирует за счёт сердцеобразного вала.

Специальные разновидности

Доводчики необходимо подбирать с учётом места будущей эксплуатации металлоизделия. Для уличных дверей и калитки предпочтительно купить морозостойкие или всепогодные механизмы. В них не замерзает жидкость даже при низкой температуре. Такими параметрами обладают инновационные пневматические образцы.

Магнитные механизмы ставят на металлоизделия в подъезде. Они являются частью домофонной системы.

Технические характеристики

Кроме типа доводчика, его важный параметр – класс усилия EN по европейским стандартам от 1 до 7. Он показывает какой вес двери выдержит устройство. Таким образом, первый класс подходит для лёгких блоков, а последний для конструкций массой до 200 кг и шириной до 160 см.

Как выбрать доводчик?

Определяющими условиями при покупке врезного или другого доводящего устройства стали:

  • Технические показатели двери, включая её вес.
  • Место установки с учётом климатических особенностей региона.
  • Внутреннее или наружное открывания створки. От этого зависит направление сборки устройства.
  • Простота регулировки.
  • Скорость закрывания. Для противопожарных дверей необходимо купить закрывающие приспособления с большим темпом присоединения створки к раме. В частном доме можно использовать образец с медленным закрытием. На тамбурные двери в общественные здания или в магазин нужно монтировать образец с функцией заторможенного открывания. В медицинских учреждениях целесообразно использовать устройства с фиксацией, чтобы полотно удерживалось в открытом положении.
  • Противопожарность. Установка на огнеупорные металлоконструкции специальных доводчиков не прописано в нормативных документах.

С точки зрения безопасности правильно монтировать на защитные двери негорючие комплектующие.

Закажите двери в офис или для другой точки эксплуатации в компании «Гарант Сервис». Наши специалисты помогут подобрать к ней удовлетворяющий всем требованиям доводчик. В каталоге представлены комплектующие брендов «NOTEDO», «Колибри» и т. д.

Установка доводчика металлической двери

| B&M Metal Doors

Традиционная мудрость гласит: «Когда закрывается одна дверь, открывается другая». Однако, если вы спросите The Door Guru в B&M Metal Doors, он скажет вам: «Когда одна дверь закрывается, ваш автоматический доводчик работает идеально!

В B&M Metal Doors мы делаем больше, чем просто продаем металлические двери, рамы и дверную фурнитуру. Мы также советуем нашим клиентам, как лучше всего установить и настроить продукты, которые мы продаем, в зависимости от их конкретной установки.

При работе с дверными доводчиками необходимо учитывать многое - конфигурацию, размещение, силу пружины, скорость закрывания, регулировку фиксации и обратного хода. Тип доводчика в сочетании с этими важными настройками может иметь значение, правильно ли закрывается дверь или нет.

Компания B&M предлагает несколько различных линий дверной фурнитуры. Выбор подходящего дверного доводчика может зависеть от нескольких различных факторов, включая предпочтения клиента и характеристики здания.Другие факторы, которые следует учитывать, включают:

  • Размер и вес двери
  • Расположение двери
  • Частота открывания и закрывания
  • Место установки
  • Требования к замаху

В сегодняшнем сообщении блога мы обсудим, как выбрать, правильно установить и настроить автоматические дверные доводчики, чтобы они работали безупречно.

Критические точки закрытия

Посмотрев следующие видеоролики по установке доводчика, вы заметите два основных момента, которые являются наиболее важными: конфигурация и размещение доводчика и регулировки.

Более подробная конфигурация и размещение

Конфигурация доводчика зависит от места установки доводчика на двери.

Стандартное крепление (выдвижная сторона)

Это когда доводчик монтируется на тяговой стороне двери, а рычаг прикрепляется к лицевой стороне головки рамы.

Установка верхнего упора (со стороны толкания)

В этой конфигурации доводчик устанавливается на лицевой стороне головки рамы, а рычаг прикрепляется к двери.

Параллельная установка (нажимная сторона)

Используя положение параллельного монтажа, доводчик монтируется к двери, и кронштейн монтируется к потолку головки рамы, затем рычаг прикрепляется к кронштейну.

Четыре более близких подхода

Регулировка усилия пружины

Большинство современных доводчиков имеют регулируемую пружину для использования с дверьми разных размеров. Инструкции по установке для вашего конкретного доводчика должны иметь таблицу, в которой описывается, сколько оборотов и в каком направлении повернуть для регулировки пружины.

Скорость закрытия

Регулировка скорости закрывания предназначена для регулирования угла закрывания двери от 90 ° до закрывания.

Регулировка фиксации

Регулировка фиксации - это точная регулировка непосредственно перед точкой закрывания, когда дверь приближается к раме, но не касается (в пределах пары дюймов), до места, где дверь надежно фиксируется в раме.Регулировка фиксации особенно эффективна, когда в комнате или здании есть положительный воздушный поток, который толкает дверь, создавая дополнительное давление воздуха при закрытии двери.

Регулировка обратного контроля

Эта регулировка применяется, когда дверь находится в углу комнаты. Это необходимо, чтобы дверь не ударилась о стену при открытии двери на 90 °. При правильной настройке, чем ближе к 90 °, дверь становится труднее толкать, и она не откроется больше чем на 90 ° или чуть меньше.

Есть вопросы?

Не совсем разбираетесь в установке и регулировке дверных доводчиков? Компания B&M Metal Doors & Frames LLC всегда рада ответить на все ваши вопросы.Если у вас возникнут ситуации во время ремонта или нового строительства, и у вас есть вопросы по металлическим дверям и рамам, не стесняйтесь, звоните нам сегодня! Мы будем более чем счастливы прийти к вам на рассмотрение и увидеть, что требуется для вашей оценки.

Как установить доводчик на металлическую дверь

Гидравлическая установка двери и гидравлическая регулировка доводчика двери. Вытяните длинный конец доводчика на 1/4 дюйма и зафиксируйте его металлическим упором.

Андерсен 36 дюймов x 80 дюймов Серия 3000 Белый Левосторонний Self

Прежде чем заказать доводчик для коммерческого использования или дома и установить его, вам необходимо знать несколько вещей, чтобы вы могли выбрать правильный тип доводчика.

Как установить доводчик на металлическую дверь . Всегда устанавливайте на внутренней стороне штормовой двери; Это не сработает. Очень важно, чтобы двери и рамы были установлены правильно.

Дверные доводчики с сеткой обычно устанавливаются снизу, но при желании их можно установить и сверху, хотя ветровая цепь может мешать.Затем нанесите клей на конец одного из ваших более длинных деревянных брусков и прикрепите к нему более короткий. Затем с помощью пистолета для ногтей скрепите 2 части вместе, прежде чем таким же образом прикрепить другую сторону косяка.

Шаг 1 Поместите скобу дверного доводчика со стороны петель вверху дверного косяка. Установка пневматического доводчика на дверь. Если он будет слишком длинным, дверь будет захлопываться.

Регулировочная гайка находится на конце цилиндра доводчика. В этой категории представлены напольные петли, дверная фурнитура от китайских поставщиков доводчиков до покупателей со всего мира.Видео ниже демонстрируют, как правильно установить двери и рамы.

Вставьте винты и слегка затяните их. Доводчики, устанавливаемые на верхний косяк, используются там, где верхняя направляющая двери узкая, и доводчик необходимо установить на толкающей стороне проема. С корпусом доводчика, установленным на лицевой стороне головки рамы, и рычагом, прикрепленным к лицевой стороне двери, это несколько более эстетично, чем установка корпуса доводчика на лицевую сторону двери с монтажной пластиной.

Если у вас есть проблема с тем, что дверь в вашем доме всегда остается открытой, пневматический доводчик может быть лучшим решением. Заменить доводчик намного проще, чем установить новую дверь. Вы можете найти верхний дверной доводчик с классом 2 и другой того же типа, что и с классом 3.

Совместите отверстия в кронштейне с отверстием в удлинителе и вставьте короткий штифт доводчика через кронштейн и доводчик. Устанавливается на кромку с помощью петель. Поверните регулятор «подметания», чтобы снизить скорость закрывания примерно до пяти секунд (это предотвратит столкновение двери с вами сзади, когда вы выходите).

Установите параллельный кронштейн на раму с помощью винтов (g) или (h). Отметьте четыре (4) отверстия на двери для дверного доводчика и четыре (4) отверстия на внутренней раме для параллельного кронштейна. Если он будет слишком коротким, вы не сможете легко входить и выходить;

Установите доводчик для штормовой двери за четыре простых шага. В этой статье рассказывается об установке штормового доводчика в наиболее распространенной конфигурации. Установите дверной доводчик на дверь так, чтобы регулировочная гайка была направлена ​​в сторону от петли.

Регулируемый автоматический доводчик двери Onarway. В этом доводчике используется одна рука и направляющая. Установите новый гидравлический доводчик двери на косяк и совместите отверстия для винтов.

Сдвиньте шайбу полностью к левой стороне дверцы. Совместите другой конец ближе с отверстиями для шурупов на дверце и вставьте шурупы. Установив дверной доводчик, переходите к проверке и регулировке.

Дверной доводчик удерживает кошку внутри, а клопов наружу и детей от ругательств за то, что они не закрывают сетчатую дверь, когда они скачут.Люди часто обвиняют производителя, когда возникают проблемы, тогда как на самом деле проблема заключается в плохой установке. Еще один способ убедиться, что доводчик установлен правильно, - это проверить расположение шпинделя рычага.

Монтаж стальных дверей и рам. Просит как скобу против закрывания пневматики. Игнорирование оценки - серьезная проблема, которая всегда вызывает проблемы.

Чтобы установить дверной косяк, начните с измерения дверной коробки и обрезки древесины по размеру.Как только он будет выровнен, просто вставьте анкерный штифт в отверстие. Расположите выдвинутый конец доводчика двери так, чтобы он совпал с отверстиями в кронштейне косяка.

На заметку проверьте правильность установки в технических характеристиках продукта. Привинтить скобу к дверному косяку. Это удержит ближе на месте.

Если дверная рама стальная, а не деревянная, необходим доводчик двери промышленного производства; Правильная регулировка также важна для того, чтобы дверь закрывалась плавно и мягко, как и установка доводчика для летних дверей-сеток или дверей для зимних штормов.Вставьте конец доводчика в скобу косяка;

Шпиндель рычага будет ближе к стороне петель двери, чем к стороне ручки. Отрегулируйте длину цепи. Вы можете прикрепить доводчик к середине или верху двери.

Установка доводчика с торсионом. Дверные доводчики для жилых домов теперь представлены в различных стилях и цветах, что делает их визуально более привлекательными, чем их коммерческие аналоги. Он регулируется и поэтому может использоваться даже для противопожарной двери, а также как внешний или внутренний доводчик.

Доводчики этого типа относительно недороги и легко устанавливаются. На каждом доводчике есть отметка, по которой можно узнать, для чего он предназначен. Шаг 2: установите дверной кронштейн на дверь, прикрепите его к корпусу доводчика, поместите стержень доводчика в кронштейн косяка и при закрытой двери прижмите его к двери.

Установите скобу косяка на косяк. Дверной доводчик все еще можно держать открытым, если к металлической стойке внутри пневматического рычага прикреплена шайба. От сорта зависит вес, длина и многие другие характеристики дверного доводчика.

Для самых тяжелых дверей (обычно тех, у которых больше всего остекления) требуется доводчик с дополнительным торсионным стержнем, который помогает захлопнуться в самом конце.

Как видно на Pinterest… Деревенские двери ручной работы из дерева-ширмы

В отличие от других наружных дверей, экран Larson Lakeview Screen

Рад поделиться этим товаром из моего магазина etsy

идеи металлических входных дверей. Картинки слева Дизайн

CLIP Top 120-градусная самозакрывающаяся алюминиевая дверная петля с

Как добавить доводчик, если не ввинчивается в металл

Ремонт дверей / Замена окон WindowRepair AZ

Штормовая дверь Andersen серии 4000 с полным обзором и прозрачным просветом

Дверь с решетчатым экраном Алюминиевые двери с решеткой, Дверь с решеткой

Андерсен 36 дюйм.x 80 дюймов, серия 3000, черный, саморез для правой руки

Андерсен 36 дюймов x 80 дюймов Sandtone серии 3000 LeftHand

Пин от ASSA ABLOY, Pemko Products на PEMKO Sliding и

Рад поделиться этим товаром из моего магазина etsy

Андерсен 36 дюймов x 80 дюймов Серия 3000 Белый Левосторонний Self

Андерсен 36 дюймов x 84 дюйма Серия 3000, белая, правая

СТАНДАРТ ВОССТАНОВЛЕНИЯ IND01 Матовая нержавеющая сталь

Значок от Delaney Hardware on 12 дверей декабрьского амбара

Никто не говорил, что двери нашего сарая должны оставаться внутри! Они выглядят

Карманная дверная рама со стальными разъемными шпильками в 2020 году

Как заменить доводчик (Руководство проекта)

Фото: homedepot.com

Доводчик на моем переднем крыльце - это механическое цилиндрическое устройство, которое не дает двери распахнуться слишком далеко, а затем автоматически закрывает ее, - видел лучшие времена.

В связи с многочисленными поставками мебели и строительных материалов на протяжении многих лет стиральная машина с фиксацией в открытом состоянии начала не справляться со своей задачей. А сама дверь стала так смещена, что оставалась слегка приоткрытой даже в закрытом виде. Решение? Замена доводчика двери.

Найдите надежных местных профессионалов для любого домашнего проекта

+

Замена доводчика не может быть более простым делом, сделанным своими руками, особенно если вы устанавливаете тот, который повторяет стиль и размер того, который вы заменяете.

Я поднес старую дверь ближе к моему местному оборудованию ACE, чтобы убедиться, что купленная мною была если не совсем такой же, то как можно ближе к оригиналу. Я надеялся, что так я найду тот, который можно будет переустановить, используя те же отверстия для винтов.

Вот все, что вам нужно сделать:

Фото: LABworks360

Step 1

После того, как вы удалили старую фурнитуру, прикрепите кронштейн косяка (больший угловой монтажный элемент) к дверной раме с помощью больших винтов из комплекта.Если отверстия не совпадают точно или это первая установка, следуйте инструкциям производителя по размещению и установке крепежа кронштейна.

Фото: LABworks360

Шаг 2

Наденьте небольшую металлическую стопорную шайбу на выступающий конец цилиндра. Это позволит вам при необходимости держать дверь открытой.

Фото: LABworks360

Шаг 3

Расположите выдвинутый конец доводчика двери так, чтобы он совпал с отверстиями в кронштейне косяка.Как только он будет выровнен, просто вставьте анкерный штифт в отверстие. Это удержит ближе на месте.

Фото: LABworks360

Шаг 4

Закройте дверцу и посмотрите, где необходимо установить дверной кронштейн, чтобы закрепить другой конец дверного доводчика. Если существующие отверстия совпадают, просто закрепите дверной кронштейн прилагаемыми винтами. В противном случае вам нужно будет следовать инструкциям по сверлению отверстий в двери. После установки совместите отверстия с цилиндром (как вы делали на другом конце) и вставьте анкерный штифт.

Проверьте дверь и убедитесь, что она открывается и закрывается. Вы можете отрегулировать винт на конце цилиндра, чтобы он закрывался медленнее или быстрее.

Вот и все. Я же сказал, что это будет просто!

УСТАНОВКА ДОВОДЧИКА ДВЕРЕЙ - The Honest Carpenter

Доводчики штормовых дверей предотвращают опрометчивое распахивание штормовых и решетчатых дверей и их распахивание при сильном ветре. Эта короткая статья и видео покажут вам, как установить их за 15 минут или меньше!

(Следующий контент содержит некоторые партнерские ссылки.)

Сверло 18 В

Свёрла

Отвертка

У WRIGHT DOOR DOOR CLOSER отличные отзывы и отличная цена!

TOUCH N ’HOLD также имеет хороший доводчик с« ступенчатым замком »:

Обзор:

Компоненты рычага доводчика двери.

Доводчики штормовых дверей играют важную роль в защите вашего дома. Без них штормовые двери и двери-ширмы неизбежно распахнутся, потенциально повреждая подъезды, сайдинг, внешнюю отделку и сами штормовые двери.

По этой причине я твердо убежден, что на каждые штормовой двери и сетчатой ​​двери должен быть установлен хотя бы один дверной доводчик. К счастью, доводчики в последнее время стали чрезвычайно доступными!

Wright Products и аналогичные компании предлагают дверные доводчики для легких и средних нагрузок по цене 20 долларов или меньше. Эти доводчики можно использовать отдельно для более легких дверей или парами для более тяжелых дверей.

Такие компании, как Andersen и Emco, предлагают доводчики более высокого качества, которые оснащены «ступенчатыми» запирающими механизмами, которые заменяют старый замок в виде язычков.

В любом случае цвета могут быть разными, но установка во многом такая же. Итак, выберите доводчик, соответствующий вашему бюджету, и цвет, который будет соответствовать вашей двери или гармонировать с ней, и вы готовы к установке!

Шаг 1. Определите расположение доводчика двери

В зависимости от того, какой тип доводчика вы используете, вы можете установить доводчик либо вверху, либо внизу двери.

Доводчик полностью установлен на верхней направляющей двери.

Если вы используете доводчик с «ступенчатым переключателем» (который можно заблокировать, нажав на кнопку), установите доводчик в нижней части двери.Если вы используете одинарный доводчик с ручным фиксатором, вам, вероятно, лучше установить его в верхней части двери для облегчения доступа.

Если ваша штормовая дверь особенно тяжелая или вы живете в очень ветреной местности, вы можете даже установить доводчик в и местах.

Двойные доводчики добавляют дополнительную меру безопасности и в значительной степени гарантируют, что дверь никогда не будет резко открываться или закрываться слишком сильно. Если вы часто чувствуете ветер, открывающий вашу дверь, или слышите, как она дребезжит и хлопает во время шторма, подумайте о том, чтобы поставить доводчики вдвое.

Шаг № 2: Установка кронштейна косяка

Совместите кронштейн косяка доводчика с верхней направляющей двери.

«Кронштейн косяка» для дверного доводчика представляет собой треугольный металлический элемент, который фиксирует доводчик к дому.

Как следует из названия, кронштейн косяка крепится непосредственно к косяку двери (плоская поверхность, перпендикулярная самой двери). Его положение определяет расположение и функцию всего дверного доводчика, поэтому важно установить его в нужном месте.

Независимо от того, устанавливаете ли вы дверной доводчик вверху или внизу двери, всегда выровняйте кронштейн косяка с центром дверной рейки - куском дерева, идущим горизонтально.

Установите кронштейн косяка на 1/4 дюйма назад от переднего края косяка, то есть края, ближайшего к штормовой двери, так чтобы закругленная лампа на конце была направлена ​​в сторону двери.

Установить кронштейн косяка доводчика двери с зазором 1/4 ″.

Удерживая кронштейн в идеальном месте, нарисуйте карандашом круги в отверстиях для винтов.Теперь отложите кронштейн в сторону, и вы можете легко просверлить пилотные отверстия по этим карандашным отметкам с помощью сверла 1/8 дюйма.

Когда отверстия будут просверлены, просто удерживайте кронштейн на месте и установите его, ввинчивая винты в направляющие отверстия. Предварительная маркировка и предварительное сверление значительно упрощают все это!

Шаг № 3: Закрепите дверной доводчик в сборе

Вставьте малый штифт доводчика через кронштейн косяка доводчика и гидравлический рычаг.

Установив скобу косяка, войдите в дом и закройте дверь .Вставьте плоский стержень рычага доводчика двери в прорезь на кронштейне косяка.

Совместите отверстия на кронштейне косяка и стержне доводчика двери и вставьте короткий штифт , входящий в комплект, через эти отверстия. Доводчик будет там просто болтаться, если скоба косяка будет прочной.

(Некоторые дверные доводчики поставляются с маленькими резиновыми лентами, которые надеваются на нижнюю часть этого штифта, чтобы он не выскочил. Но в большинстве случаев только сила тяжести удерживает штифт на месте.)

Шаг № 4: Прикрепите и установите дверной кронштейн

Отметить места для винтов на кронштейне рычага доводчика двери.

Прикрепите небольшой прямоугольный «дверной кронштейн» к другому концу рычага доводчика, используя более длинный штифт из комплекта. Плоская поверхность этого кронштейна должна непосредственно касаться плоской направляющей двери.

Поверните рычаг доводчика двери вверх, пока он не станет параллельным кронштейну косяка. Попросите кого-нибудь взглянуть на него с расстояния, чтобы сказать, когда он выглядит ровным.

Когда дверной доводчик находится в наилучшем положении, нарисуйте карандашные отметки в отверстиях для винтов на кронштейне. Откиньте дверцу в сторону и просверлите эти карандашные отметки.Затем верните дверной доводчик на место и прикрепите кронштейн к двери с помощью двух прилагаемых винтов.

Закрепите кронштейн рычага доводчика двери винтами.

(Примечание: Некоторые доводчики поставляются с временной пластиковой вкладкой спейсера, который фиксируется на гидравлический стержню, чтобы поддерживать небольшое натяжение ближе во время установки Этих вкладки могут быть просто выталкиваются в этой точке..)

Шаг № 5: Отрегулируйте доводчик двери

Почти все дверные доводчики имеют регулируемую «скорость закрытия» - скорость, с которой они закрываются без вмешательства человека.Правильная скорость закрытия имеет решающее значение для правильной работы вашей штормовой двери.

Чтобы изменить скорость закрывания двери, просто поверните отверткой Phillips маленький винт на конце рычага доводчика двери. Повороты по часовой стрелке обычно увеличивают натяжение, против часовой стрелки - наоборот.

Отрегулируйте скорость закрытия двери, поворачивая винт клапана.

Проверьте скорость закрывания двери, толкнув ее до упора и отпустив. Вы хотите, чтобы дверь открывалась в пределах нескольких дюймов от закрывания, пауза там , а затем завершите плавное закрывание самостоятельно, полностью защелкнувшись.(Посмотрите видео выше, чтобы увидеть хороший пример в реальном времени.)

Также помните, что штормовые двери часто закрываются по-разному, когда закрывается ваша главная дверь . Давление воздуха между ними повлияет на скорость смыкания, поэтому постарайтесь найти напряжение, которое подходит для обеих ситуаций.

Заключение:

Хорошо установленные доводчики штормовых дверей обычно просто исчезают в дверном узле. Они сидят в стороне на уровне головы или ног, а их плавное функционирование позволяет вам забыть о них.

Если у вас есть штормовые двери или сетчатые двери на одном или нескольких входах в ваш дом, то я настоятельно рекомендую добавлять доводчик в любых обстоятельствах. Это сэкономит вам деньги и сэкономит нервы в долгосрочной перспективе!

(Кроме того, штормовые двери сами по себе отлично экономят энергию. HUD предлагает здесь несколько хороших PDF-файлов по энергосбережению.)

Amazon.com: Доводчик для чугунных дверей Yale серии 5801: промышленный и научный


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии. ]]>
Характеристики данного продукта
Фирменное наименование Йель
Материал Чугун
Количество позиций 1
Номер детали 5801XSN-689
Код UNSPSC 27000000

Как прикрепить доводчик к распашной решетчатой ​​двери | Руководства по дому

Дверной доводчик удерживает кошку внутри, а клопов наружу и детей от ругательств за то, что они не закрывают сетчатую дверь, когда они скачут вокруг.Вы можете прикрепить доводчик к середине или верху двери. Если вы заменяете старый доводчик, можно просто прикрутить новый такой же длины; новая установка требует немного больше усилий.

Ознакомьтесь с кронштейнами для доводчика двери: кронштейном косяка, состоящим из основания с четырьмя отверстиями под винты и треугольным рычагом, и кронштейна двери, горизонтального металлического куска с одним или двумя длинными прорезями.

Установите скобу косяка на дверной косяк в соответствии с инструкциями производителя; ищите информацию, в которой обычно отмечается расстояние от 1 до 2 1/8 дюйма, в зависимости от верхней или средней установки, от ближайшего к двери края.Или прикрепите предоставленные шаблоны лентой на косяк и дверь.

Отметьте места отверстий для винтов. Закрепите кронштейн косяка прилагаемыми винтами.

Наденьте стопорную шайбу на выступающий из цилиндра шток. Закрыть дверь. Совместите конец стержня с кронштейном косяка. Вставьте стопорный штифт головкой вверх через прослойку, образованную рычагами кронштейна и отверстием в конце стержня.

Совместите рычаги дверного кронштейна с отверстием в цилиндре.Подсоедините цилиндр к дверному кронштейну, пропустив стопорный штифт через рычаги дверного кронштейна. Прижмите дверной кронштейн к твердой средней или верхней панели дверцы. Поднесите 6-дюймовый спиртовой уровень к цилиндру доводчика, чтобы проверить уровень. Отметьте одно или два отверстия для шурупов на дверной панели.

Забейте кернером, шилом или толстым гвоздем, например, 12d, по метке, чтобы обеспечить место для сверла, которое можно было бы захватить и избежать отклонений. Просверлите пилотное отверстие сверлом 1/8 дюйма; действуйте осторожно, чтобы не просверлить переднюю часть двери.Закрепите дверной кронштейн прилагаемыми винтами, обычно двумя.

Проверьте дверь, открыв ее, а затем отпустив. Посмотрите, не закрывается ли сетчатая дверь слишком медленно, что часто случается, когда доводчик настроен на замедление закрывания более тяжелой штормовой двери со стеклянными, а не экранными вставками. Следуйте инструкциям производителя, чтобы либо отрегулировать прижимной винт на цилиндре, либо поднять штифт на косяке или дверном кронштейне и переместить его в правильное положение для решетчатых дверей.

Писатель Биография

Отмеченный наградами писатель и редактор Роуг Пэрриш работал в Washington Post, Baltimore Sun и газетах от Англии до Аляски.Этот искатель приключений и автор книг о путешествиях, с отличием окончивший университет Мэриленда по журналистике, специализируется на путешествиях и еде, а также на спорте и фитнесе. Она также управляет недвижимостью и пишет о проектах DIY.

441 Доводчик серии BC


Доводчик с электроприводом корпус из чугуна и соответствует ANSI A156.4 Grade 1 и ANSI A117.1 совместимый. Это также UL Включено в список. Изготовлено в соответствии с ISO 9002 руководящие принципы, этот ADA (гандикап) многоразмерный доводчик имеет регулируемую пружинную силу для диапазон размеров, которые можно отрегулировать после монтаж. Серия 441 BC поставляется с выбор из трех типов рычагов: Heavy Duty Stop Рука с удержанием в открытом положении, Рука для тяжелых условий эксплуатации или Стандартная рука.Тот же шаблон, что и отечественные бренды.

Характеристики :
• Чугунный корпус
• Соответствие ANSI A156.4, Grade1 и
ANSI A117.1
• Внесено в список UL
• Многоразмерные доводчики ADA (для инвалидов) с регулируемой силой пружины для различных размеров, регулируемые после установки
• Изготовлено в соответствии с руководящими принципами
ISO 9002
• Доступно три типа рычага
, усиленный рычаг STOP
с фиксацией, тяжелый рычаг
или стандартный рычаг

Функции:
• Трехсторонняя установка: установка обычного параллельного рычага
или верхнего косяка.
• Без рук: устанавливается по обе стороны от двери
.
• Регулируемые скорости развертки и фиксации:
отдельных клапанов для регулировки каждой скорости.
• Регулируемый обратный контроль: стандарт.
• Доступна регулируемая опция закрытия с задержкой действия
.
• Устанавливается 3 способами: обычный рычаг, параллельный рычаг
и верхний косяк.
• Крышка: ударопрочная, полная крышка из литого пластика
, внесенного в список UL.
• Мощность доводчика можно отрегулировать до
в соответствии с требованиями Закона США об инвалидах
(ADA)
и как указано в ANSI A 117.1
Технические требования к зданиям
и сооружениям, доступным и используемым
для лиц с ограниченными физическими возможностями.
• Дверной проем: обычный рычаг 120 °,
параллельный рычаг 180 ° и верхний косяк 120 °.



РЫЧАГ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ
С ОТКРЫТОМ УДЕРЖИВАНИЕМ


ТЯЖЕЛАЯ РУКА


Площадь основания кроссовера

Продукты следующих производителей соответствуют
той же физической площади, что и дверной доводчик серии 441 BC
.Если у вас есть вопросы по характеристикам кроссовера
, пожалуйста, свяжитесь с нами. Такое же расположение отверстий, как:
• LCN 4041
• Norton 7500/7700
• Dorma 8916
• Dor-O-Matic SC70
• SARGENT 351
• Yale P400 / 4400
• RYOBI D3530

441 BC серии Дверные доводчики
Гарантия 25 лет
441 Доводчик серии BC
Товар #
441 г. до н. Э.
441 г. до н. Э. DUR
607441 AL
607441 DUR
Монтажная пластина Алюминий
Монтажная пластина Duranodic
HDARM 441 AL
HDARM 441 DUR
Heavy Duty Arm, алюминий
Рукав Duranodic для тяжелых условий эксплуатации
СТОПАРМ 441 AL
СТОПАРМ 441 DUR
Стопорный рычаг Алюминий
Стопорный рычаг Duranodic
HOARM 441 AL
HOARM 441 DUR
Удерживающий открытый рычаг из алюминия
Удерживающий открытый рычаг Duranodic

Дверной доводчик Размер 1 2 3 4 5 6
Макс.Размер внутренней двери (дюймы) 32 36 42 48 54 58
Макс. Внешний (Inswing) (дюймы)
28 32 36 42 48 52
Применимый вес двери (фунты.) 33-66 66-99 99-143 143–187 187-264 264-330
Регулировка мощности
На 360 ° по часовой стрелке
Обороты регулировочной гайки:
-6 -3 0 3 7 12
.

Related Post
