Бойлер – это один из самых популярных приборов не только в современных частных домах, но и в квартирах. Ведь отключение горячей воды – это стандартная практика в Украине. А бойлер может обеспечить горячей водой круглогодично. При этом с новыми тарифами на горячую воду, многие переходят на бойлер из расчета экономичности.

При такой популярности продукта, очень часто возникает вопрос, как правильно подключить бойлер в условиях квартиры или частного дома. Давайте рассмотрим, как правильно подключить бойлер в квартире.

Установка бойлера происходит в несколько этапов:

1) На стене, куда Вы планируете установить бойлер, нужно сделать предварительную разметку (например, маркером). Для этого, Вам необходимо знать какое расстояние между отверстиями для крепления в бойлере. Потом сделать необходимые отверстия в стене для крепежа. Правильное подключение бойлера предусматривает наличие устойчивого крепления.

2) После того, как бойлер закреплен на стене, нужно бойлер подключить. Если уже есть места для подключения бойлера, Вам потребуется всего лишь соединить ввод и выход бойлера с помощью шланга или трубопровода(метал или пластик).

3) Далее нужно позаботиться о герметизации. Если подключение бойлера гибкими шлангами, то герметизация будет происходить с помощью резиновой прокладки. Если подключение бойлера к водопроводу происходит с помощью трубы, тогда необходимо применить паклю(или аналоги).

4) Для того, чтобы холодная вода поступала в бойлер необходимо поставить клапан, который будет нормализировать давление непосредственно в конструкции бойлера. Чаще всего, предохранительный клапан для бойлера идет в комплекте, но если нету, то необходимо приобрести его.

5) Если выводов нет, но нужно будет сделать их монтаж. Конечно, Вам будет легче, если трубы системы сделаны из пластика. Если же трубы металлические, то нужен будет определенный переходник.

Перед стартом работы нужно обязательно отключить воду и вырезать участок трубы непосредственно в месте установки тройника. И после сделать отводы непосредственно к бойлеру.

Подключение бойлера к водопроводу это важнейший этап подключения. Его необходимо проводить очень внимательно, или же доверять профессиональным монтажникам.

Как подключить бойлер в к воде? После того, как Вы подключили холодную воду, нужно заняться подключением крана горячей воды непосредственно к выходу на бойлере. Потом нужно открыть водопровод и открыть оба крана, таким образом, выпустив весь воздух. После воздуха должна пойти вода. Будьте внимательны и смотрите, не идет ли протекание.

После того, как Вы убедитесь, что подключение бойлера к водопроводу прошло успешно, можно заняться подключением бойлера к сети. Тут может быть два варианта:

· подключение к розетки

· подключение к отдельному автомату

Подключение бойлера к электросети зависит от Ваших предпочтений и от типа помещения. Для некоторых квартир возможно только подключение к отдельному автомату, поскольку есть риск постоянного выбивание розетки. Также, при подключение бойлера к электросети мы рекомендуем заранее проконсультироваться у электрика, который сможет подсказать как это сделать лучше.

Как установить бойлер аристон? Обратите внимание, что к каждому бойлеру идет индивидуальная инструкция, в котором указывается:

· количество отверстий, которые нужно сделать в стене для монтажа

· тип и количество креплений

· какая последовательность подключения шлангов

· какое дополнительное оборудование необходимо для успешной эксплуатации бойлера

В любом случае, если Вы хотите качественно установить бойлер – лучше доверьте этот вопрос професиональным монтажникам. А мы поможем Вам подобрать все необходимое для монтажа по лучшей цене и качеству. За дательной информацией просьба обратиться к Вашему личному менеджеру: 050-414-37-72.

Установка бойлера своими руками — схема подключения, видео и фото

Наличие горячей воды в современных квартирах и частных домах давно стало нормой. Но не все спальные районы и частные постройки подключены к центральному ГВС, поэтому стремление оборудовать автономную систему горячего водоснабжения понятно. Самое простое решение проблемы — установка бойлера своими руками. Электричество есть в каждом доме, в отличие от газа, и самостоятельно установить водонагреватель не представляет сложности.

В том, чтобы самостоятельно установить накопительный или проточный электро-бойлер, нет ничего сложного.

Бойлеры делятся на накопительные и проточные водонагреватели. Эти модели имеют разный принцип работы, по-разному расходуют электроэнергию, поэтому перед монтажом совсем нелишним будет знание нюансов установки и принципов работы основных узлов бойлеров. Проточный водонагреватель греет воду, пропуская ее постоянным потоком через ТЭН. Накопительный бойлер нагревает воду, которая заранее набрана в резервуар.

В целях экономии на покупке следует также знать, что 10-15 литровый бойлер способен обслужить небольшой дачный домик, в котором нет ванны или душа, не установлена стиральная или посудомоечная машина. В доме или квартире с душевой кабинкой нужен водонагреватель с объемом резервуара до 50 литров, а для обеспечения работы ванной комнаты – 80-100 литров. Также важно место установки, а для этого вам необходимо знать габариты прибора, видеть его дизайн и разбираться в подключении.

Важные нюансы установки

Где предпочтительнее устанавливать электрический бойлер, и какие условия должны выполняться для правильной и безопасной эксплуатации прибора:

1. К бойлеру и узлам управления прибором нужен свободный доступ для ремонта или профилактики узлов.
2. Крепить бойлер можно только на несущую стену или перегородку, которая может выдержать двойную нагрузку по весу. Приблизительно это выглядит так – если бойлер имеет 100-литровый резервуар, то стена должна выдерживать минимум 200 кг веса.
3. Электропроводка помещения должна выдерживать полную нагрузку, поэтому если квартира старая, проще проложить новый мощный кабель до бойлера, обязательно с проводом заземления. Как пример – для водонагревателя мощностью 2 кВт нужен медный провод сечением 2,5 мм², или алюминиевый сечением 3,5 мм².
4. Водопроводные трубы должны быть в хорошем состоянии – если это условие вызывает у вас сомнения, лучше поменять трубы сразу, смонтировав металлопластиковый трубопровод.

Схема разводки труб от бойлера к приборам-потребителям.

Перед тем, как начнется установка бойлера своими руками, запаситесь необходимым инструментом и материалом:

1. Перфоратор с буром диаметром 10 мм, рулетка, ножницы для обрезания металлопластиковых труб или болгарка.
2. Гаечный ключ 24 х 27, 19 х 22, газовый или разводной ключ.
3. Отвертка плоская и крестовая, плоскогубцы и кусачки.
4. Промасленная пакля, монтажная паста или FUM лента.
5. Вентили запорные. Один — для накопительного бойлера и 2 штуки — для проточного.
6. Несколько тройников ½ дюйма диаметром – зависит от типа бойлера. Возможно, понадобятся переходники с ½ на ¾ дюйма.
7. Гибкие армированные шланги.
8. Труба металлопластиковая – длина трубопровода рассчитывается на месте.

Если нужно заменить электропроводку или проложить новую силовую линию, то нужен будет:

1. Трехжильный кабель, гофрированный шланг.
2. Автоматический выключатель или электрическая розетка.

Теперь можно устанавливать бойлер и монтировать трубы и запорную арматуру.

Подключение холодной воды и вывод горячей

Итаку, бойлер выбран, расходные материалы куплены, инструмент приготовлен. Самостоятельная установка бойлера не требует разрешений от коммунальных служб, составления проектов и других документальных подтверждений. На практике схема подключения бойлера к водопроводу несложная. Водонагреватель должен подключаться к водопроводу после водомера, например, в месте установки вентиля на сливном бачке унитаза. Обычно при разводке труб по квартире используется диаметр ½ дюйма. Врезку тройника для подключения бойлера нужно начинать только после перекрытия холодной воды на всю квартиру.

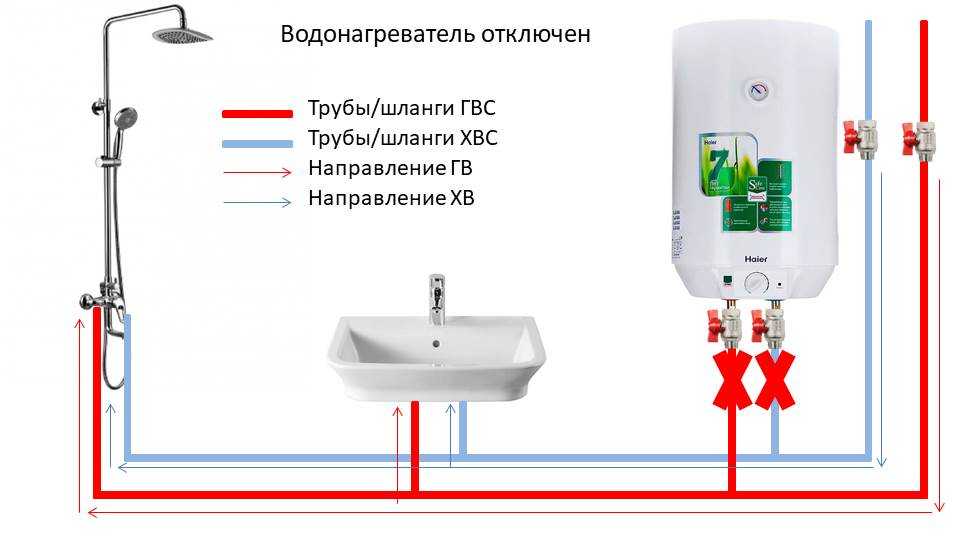

Схема подключения бойлера к водопроводу.

Для создания линии ГВС необходимо после вентиля установить стандартный фитинг диаметром ½ дюйма. Все фитинги, гайки и вентили имеют правую резьбу, то есть – закручивать их нужно по часовой стрелке. Для прокладки ГВС можно использовать обычные фитинги диаметром ½ дюйма или ¾ дюйма – как вам удобно, учитывая уже проложенные трубы в квартире. Практика показывает, что средний срок эксплуатации дешевых фитингов составляет 2-3 года, поэтому лучше покупать качественную арматуру. Для паковки всех резьбовых соединений используется льняная пакля в паре с монтажной пастой или FUM лента.

И паклю, и ленту FUM нужно наматывать по часовой стрелке. Пакли будет достаточно 3-4 витка, FUM ленты – 15-20 витков, лишнее выдавится при закручивании. На входном штуцере подачи холодной воды не забудьте установить обратный клапан – он должен быть в комплекте с бойлером. Клапан накручивается на муфту, а на выходной штуцер накручивается фитинг для перехода на входной трубопровод. Таким же образом ставится переходник на выход с горячей водой.

После монтажа фитингов бойлер можно подвешивать на стену и подключать трубы для холодной и горячей воды. Трубы вставляются в фитинг до конца, перед этим обрезанный конец нужно немного развальцевать. При затягивании гаек на фитинге не прикладывайте максимальных усилий, иначе гайка из цветного металла может лопнуть. При опрессовке (проверке водопровода под давлением) лучше гайки поджать позже, если обнаружится подкапывание. Для входа и на выходе бойлера используются шаровые краны, как более надежные в работе.

Подключение бойлера к электросети

Самый распространенный и недорогой провод для подключения бойлера к сети 220 вольт – медный, марки ШВВП сечением 2 х 2,5 мм. Такое сечение выдерживает нагрузку до 20 ампер. При мощности бойлера 1,2 кВт токовая нагрузка составит всего 5,45 ампер. Провод в гофрированном самозатухающем шланге крепится к стене дюбелями «быстрый монтаж» с Г-образными шпильками. Диаметр дюбелей – 10 мм, диаметр шпилек – 8 мм.

Также можно проложить провод в подготовленной штробе. Для этого нужен перфоратор с остроконечной пикой или шлифмашина с алмазным кругом. Для облегчения штробления можно использовать стыки бетонных плит. Провод сечением 2 х 2,5 мм прокладывается от места установки бойлера до автомата, а от него – до счетчика.

Прежде, чем проводить подключение бойлера к электросети, обязательно отключите электричество в квартире или в доме. Провод, который подходит к бойлеру, подключается к специальным клеммам в бойлере при помощи крестовой отвертки. Накопительный бойлер часто комплектуется термостатом, поэтому водонагреватели в таком исполнении экономичнее и надежнее в эксплуатации.

Схема подключения бойлера к электросети.

Внимание! После присоединения провода к автомату или пробкам включать питание не нужно, так как предстоит еще заделать штробу штукатуркой.

Теперь можно начинать пуско-наладочные работы. Сначала резервуар бойлера наполняется водой из холодного водопровода – откройте шаровый кран после тройника на сливном бачке. Затем сразу откройте кран на линии ГВС, чтобы воздух из бойлера уходил, освобождая место под воду. Также откройте смеситель или кран для горячей воды – на кухне или в ванной комнате.

После заполнения резервуара из смесителя пойдет вода – можно его закрывать. Бойлер наполнился, вода в нем создает небольшое давление, поэтому подождите 0,3-2 часа и проверьте все соединения на протечку воды. При появлении капель на стыках подожмите гайки на фитингах.

Стационарная или временная установка?

Бойлер проточного типа, в силу своей мобильности, можно подключать не только стационарно, но и временно. Временное подключение воды можно выполнить, используя обычный душевой шланг. В входную трубу с холодной водой врезается тройник, к которому через фитинг подключается гибкий шланг. Перед тройником, как для временного, так и для стационарного подключения, врезается вентиль.

Важно! Чтобы ТЭН водонагревателя не перегорел, не подавайте на него напряжение без воды в трубах. Включать бойлер можно только после проверки и наличия воды в кране.

Стационарное подключение проточного водонагревателя с ТЭНом – это схема с одновременной подачей холодной и отбором горячей воды. Такая схема монтируется параллельно с системой квартирного водоснабжения. При стационарном подключении тройники (2 шт) врезаются в трубу и на каждом тройнике устанавливается вентиль.

Проточный электрический водонагреватель.

Такая схема позволит исключить в случае необходимости проточный нагреватель их водопровода полностью. Труба с холодной водой подводится к ТЭНу, а горячая вода через гибкий армированный шланг или металлопластиковую трубу подсоединяется к с запорному вентилю.

Внимание! Если проточный бойлер устанавливается в многоквартирном доме, то, подключая его стационарно, перекройте сначала общий стояк, чтобы горячая вода не попала в водопровод соседних квартир.

Бойлер проточного типа не всегда нравится потребителям, так как горячая вода в нем вырабатывается не постоянно, а по мере надобности. К тому же для нагрева воды после открывания крана или смесителя должно пройти 2-3 минуты, пока не потечет горячая вода. Но такой бойлер легче в установке, и его всегда можно заменить на стационарную накопительную модель.

Замена коммерческого котла — простая механика

Недавно мы заменили котел американского стандарта 1972 года выпуска в многоквартирном доме в Лейквуде, штат Колорадо, и это была настоящая работа! Старые водяные котлы большие, тяжелые и требуют больших усилий для демонтажа. Читайте дальше, чтобы узнать, как мы привели этот 32-квартирный многоквартирный дом в соответствие с современными стандартами безопасности и установили новую, более энергоэффективную систему.

Демонтаж старого котла: хватай свою кувалду

Почти все слышали о производителях котлов Университета Пердью. Но вы когда-нибудь замечали, что человеческий талисман Purdue, Purdue Pete (их настоящий талисман — паровоз), всегда носит с собой кувалду? На это есть причина. Старые котлы имеют большие и тяжелые колонны, из которых состоит теплообменник. В этой квартире в Лейквуде в котле было пять таких колонн, каждая весом 500-600 фунтов. Они просто слишком тяжелые, чтобы их можно было безопасно передвигать целиком. Введите: кувалда. Наши специалисты разбирают котел и вывозят его по частям.

1972 Водяной котел американского стандарта Старый котел разбирается по частям. Пустая комната после удаления старых материалов для котла. Он обеспечивал отопление, а также горячую питьевую воду. Раньше Соединенные Штаты так мало внимания уделяли энергетике и энергосбережению. Например, 1,2 млн БТЕ, сжигаемых в июле только для нагрева воды в душе, является чрезмерным использованием энергии. Такая короткая езда на велосипеде очень расточительна. В многоквартирном доме у всех разные потребности в отоплении и пороговые значения в разное время. Котел действительно должен работать на полную мощность около 0,5% в год.

Сложность в данном случае заключалась в том, как разделить две разные потребности: горячую питьевую воду и тепло в доме. Наша команда установила два отдельных котла и соединила их в промежуточной ситуации, когда есть выключатель окружающей среды. Это иногда называют «гирляндной цепочкой». В те редкие периоды, когда на улице очень холодно, скажем, до пяти градусов, бойлер для питьевой воды включается в первичный контур здания, чтобы помочь с обогревом. Но это происходит только тогда, когда это необходимо.

В наши дни отопление чаще всего направлено на то, чтобы сосредоточить энергию, которую мы используем, на прямое использование.

Новый двухступенчатый котел Allied

Энергоэффективные котлы

Мы установили два котла Allied, оба двухступенчатые, меньший на 310 БТЕ, а больший на 810 БТЕ. В то время как старый котел, вероятно, работал с эффективностью примерно 60%, новая система будет иметь эффективность около 83%. Почему не ближе к 100%, спросите вы? Котел не работает с максимальной эффективностью, пока не достигнет своего «устойчивого состояния», а большим котлам требуется много времени, чтобы достичь этого состояния. Это потому, что при комнатной температуре теплообменник, горелка и трубопровод холодные. Пока котел поработает какое-то время и все нагреется, он не работает на КПД.

При этом мы выбрали котлы с малой массой, которые быстрее достигают устойчивого состояния. Эта новая система, вероятно, сократит их счета за электроэнергию на 40%, и они могут рассчитывать на снижение потребления энергии примерно на 25%.

Новый котел – безопасный котел

Помимо самих котлоагрегатов, наша команда модифицировала трубопроводы и компоненты возле котла, модернизировав все до современных стандартов безопасности. Технологии HVAC и стандарты безопасности значительно улучшились с 19-го века. 72, так что владелец этого здания может спать спокойно, зная, что все в безопасности для жителей.

Узнайте о наших экспертных услугах по замене и установке котлов

Окончательная установка была проверена и одобрена городскими и государственными инспекторами коммерческого строительства. Технические специалисты компании Simple Mechanical сертифицированы NATE и имеют большой опыт замены котлов.

Бойлер — Здания

Законодательство Нью-Йорка требует, чтобы каждый котел в здании ежегодно проверялся квалифицированным специалистом, который может быть либо лицензированным мастером-сантехником, либо лицензированным установщиком жидкотопливных горелок. Никакие работы с котлами не могут выполняться без разрешения на работу или без найма лицензированного установщика жидкотопливных горелок или лицензированного мастера-сантехника.

Собственники обязаны выполнять требования других городских органов. Если не указано иное, разрешения не требуются для обычных сантехнических работ (AC 28-105. 4.4), аварийных работ (AC 28-105.4.1), а также мелких изменений или обычного ремонта ( AC 28-105.4.2 и 1). RCNY 101-14).

Для некоторых работ не требуется разрешение, но работа должна выполняться лицензированным мастером-сантехником (LMP) или лицензированным установщиком масляных горелок. В AC 28-105.4.4 описаны работы, считающиеся обычным техническим обслуживанием и ремонтом, включая допустимую замену/перемещение сантехники, газопроводов, оборудования и компонентов, которые должны выполняться МПМ или лицензированным установщиком мазутных горелок.

Аварийные работы

NYC AC 28-105.4.1 поясняет, что аварийные работы — это работы, в противном случае требующие разрешения, выполняемые для устранения аварийного состояния. Лицензированные подрядчики могут выполнять аварийные работы до получения разрешения, если оно представлено в течение двух (2) рабочих дней после начала работ и включает описание аварийного состояния и принятых мер по смягчению последствий, таких как:

• устранение утечек газа
• ремонт или замена оборудования для отопления или горячего водоснабжения, обслуживающего жилые помещения в отопительный сезон или учебные заведения в период с 1 ноября по 1 мая
• замена оборудования в учреждениях здравоохранения (больницах, домах престарелых и т. п.)
• замена оборудования в некоторых государственных учреждениях после чрезвычайных ситуаций.

Мелкие изменения и текущий ремонт. AC 28-105.4.2 определяет незначительные изменения и обычный ремонт и перечисляет работы в этой категории.

Обычные сантехнические работы. NYC AC 28-105.4.4 перечислены обычные работы по техническому обслуживанию и ремонту, включая ремонт, замену и перемещение установленных водопроводных, газовых и противопожарных труб, сервисного оборудования и других компонентов системы. Эта работа должна выполняться LMP, который должен представлять ежемесячный отчет в Департамент.

Когда вам необходимо нанять профессионала и получить разрешение

Определенные работы с котлами или хранением топлива могут выполняться только квалифицированным специалистом или подрядчиком со специальной лицензией на выполнение требуемой работы, а разрешения выдаются в соответствии с зарегистрированной торговой лицензией. держатели.

• Лицензированный мастер-сантехник. Ограниченная замена сантехники Работы, описанные в AC 28-101.5, могут выполняться только лицензированным мастером-сантехником. Ваш RDP должен предоставить разрешительные документы в Департамент, если работа выходит за рамки этого объема.
• Лицензированный установщик жидкотопливных горелок. Ограниченные модификации котла с жидкотопливной горелкой, как описано в AC 28-101.5, могут выполняться только лицензированным установщиком жидкотопливной горелки. Ваш RDP должен предоставить разрешительные документы в Департамент, если работа выходит за рамки этого объема.
• Лицензия инженера по эксплуатации котлов высокого давления. Ваш RDP должен представить в Департамент разрешительные документы для работы, выполняемой лицензиатом инженера по эксплуатации котлов высокого давления.

Ресурсы котла

• Требования к проверке и регистрации
• Регистрационные сборы и штрафы
• Справочная таблица гражданских наказаний
• Часто задаваемые вопросы по котлам
• Дата рождения: Безопасность Ресурсы котла

Контакты котла

• DOB (нетехнический) Блок котла: (212) 393-2661 или BoilersInfo@buildings.
