Как установить и подключить водонагреватель

Для кого эта статья?

Если вы только купили бойлер, неважно какого бренда Thermex, Electrolux, Ariston, Edisson, ATT, Atlantic, Timberk или любого другого, и у вас есть вопросы по его установке или подключению, эта статья для вас!

Помимо этого, прочитав статью вы не только сами сможете установить водонагреватель, но и проконтролировать работу мастера.

Мы, конечно, рекомендуем, чтобы все работы по ремонту и монтажу бытовой техники, в том числе стиральных машин, холодильников и т.д., производил квалифицированный специалист.

Меры безопасности

Электробезопасность гарантирована только при наличии эффективного заземления, выполненного в соответствии с действующими правилами монтажа электроустановок.

Сантехническая подводка и запорная арматура должны соответствовать параметрам водопроводной сети и иметь необходимые сертификаты качества.

При монтаже и эксплуатации не допускается:

• включать электропитание, если теплообменник прибора не заполнен водой;
• снимать защитную крышку при включенном электропитании;
• использовать сменные детали и узлы, не рекомендованные производителем;
• использовать прибор без заземления;
• включать в водопроводную сеть с давлением больше 6 атмосфер;
• подключать прибор к водопроводу без предохранительного клапана;
• сливать воду из бака при включенном электропитании;
• изменять конструкцию и установочные размеры кронштейнов изделия.

Этапы установки и подключения бойлера

1. Подготовка стены

Необходимо

• просверлить в стене отверстия для анкеров.
• закрепить анкерные крюки в стене.

Крепление должно выдерживать двукратный вес бойлера с водой.

• помните, что при обслуживании прибора расстояние от защитной крышки до ближайшей поверхности в направлении оси съемного фланца должно быть не менее 50 см;
• желательно, чтобы он был установлен максимально близко от места использования горячей воды для сокращения потерь тепла в трубах.

Монтаж на стену

Прибор вешается за кронштейны корпуса на предварительно закрепленные в стене крюки анкеров.

• обратите внимание, что установку производят точно в соответствии с его конструкцией. Вертикальные или горизонтальные патрубки должны быть расположены именно так, как рекомендуется в данной модели!
• следите, чтобы монтаж крюков на стене исключал самопроизвольное перемещение устройства.

Подключение к водопроводу

Обязательно необходимо установить предохранительный клапан на входе холодной воды, помеченном синим кольцом. Клапан закрутить на 3,5–4 оборота, обеспечив герметичность соединения водоизолирующим материалом.

• в качестве водоизолирующих материалов может использоваться лен, лента ФУМ или подобные материалы
• установка предохранительного клапана — очень важный момент процесса монтажа. Эксплуатировать устройство для нагрева воды без предохранительного клапана не рекомендуется!
• подключать прибор к водопроводной системе допускается с помощью современных трубопроводов (металлопластик, полипропилен, сшитый полиэтилен и т. д). Монтаж водопроводных сетей должны производить квалифицированные специалисты

Заполнение бака

После подключения к водопроводной системе сначала нужно перекрыть запорный кран на подводке стояка горячего водоснабжения, далее открыть краны подачи холодной и горячей воды на бойлере и открыть кран горячей воды на смесителе, чтобы обеспечить отток воздуха из прибора. Бак считается заполненным водой, когда из смесителя непрерывной струей потечет холодная вода.

• если бойлер устанавливают в местах, не снабженных водопроводом, допускается подавать воду из вспомогательной емкости, размещенной на высоте не менее 2 метров от верхней точки водонагревателя, или с использованием насосной станции
• для облегчения обслуживания рекомендуется установка сливного вентиля
• если давление в водопроводе превышает 6 бар, то на входе перед устройством нужно обязательно установить редуктор, который снизит давление воды до нормы

Включение

Чтобы включить прибор достаточно просто вставить вилку в розетку и установить требуемую температуру выше 35°С.

• перед включением бойлера следует убедиться, что бак заполнен водой

Подключение бойлера к водопроводу — как правильно подключить водонагреватель своими руками

24 Марта 2022

Просмотров:  13739

Время чтения:  14 минут

Содержание

Общие сведения

Подготовительные работы

Подключение по стандартной схеме

Подсоединение к трубопроводам водоснабжения

Соединение трубопроводов и водонагревателя

Коротко о главном

Наличие горячей воды в водопроводе — одно из условий комфортной жизни. Она может не поступать на объект из-за отсутствия централизованного ГВС или во время приостановки его работы в связи с плановым ремонтом. Проблемы с отключением горячей воды не возникнет, если ранее на объекте было выполнено подключение бойлера. Рассмотрим подготовительные работы перед установкой нагревателя воды, особенности его соединения по стандартной схеме с внутридомовыми трубопроводами водоснабжения из разных материалов.

Монтаж оборудования нагрева воды

Общие сведения

Перед тем как подключить бойлер, требуется определиться с его типом. Ведь производители изготавливают устройства в виде:

• бака-водонагревателя, включая оборудование небольшой вместимости от 10 до 50 л и более крупную технику с объемом от 80 л;
• проточного водонагревательного прибора;
• газовой колонки.

Независимо от исполнения, любой тип устройства приходится соединять с водопроводной системой объекта. Этот процесс осуществляется последовательно при соблюдении конкретных правил и после выбора места монтажа с учетом формы оборудования. Техника может быть вытянута в горизонтальном или вертикальном направлении. При этом выпускаются модели, предназначенные для настенного или напольного монтажа.

На заметку! Используются также баки-водонагреватели косвенного принципа действия. Некоторые модели из них уже имеют встроенный или позволяют установить ТЭН. Однако в основном нагрев воды осуществляется за счет тепла от теплоносителя из отопительной системы.

Горизонтальный бойлер косвенного принципа подогрева воды

Подготовительные работы

Все подключения бойлеров выполняются после выбора монтажного места и закрепления устройства. Для установки напольного бака заранее подготавливается ровное и прочное основание. Ведь объем у самых миниатюрных моделей равен 100-150 л. Они также отличаются расположением патрубков, которые находятся на задней или боковой стенке.

На заметку!

Напольные нагревательные устройства занимают много места. Их чаще монтируют в частных домах. Такая техника отличается большой мощностью. Поэтому оснащается производителем или доукомплектовывается на месте монтажа серьезными автоматическими средствами безопасности. При этом подключение водонагревателя (бойлера) к водопроводу осуществляется аналогично техники, которая закрепляется на стене.

При монтаже настенной модели профессионалы сначала рассчитывают фактическую нагрузку на строительную конструкцию. Потом специалисты сопоставляют ее с прочностными характеристиками стены. Если не выполнять предварительный расчет нагрузок, может произойти обрушение строительной конструкции. Ведь вес нагревательного устройства существенно увеличивается после наполнения водой.

Водонагреватель монтируется только на прочной стене, способной выдержать его вес вместе с водой

Важно! Расчет нагрузок выполняется при четырехкратном увеличении массы водонагревательного прибора.

Из-за большого веса оборудования в виде баков владельцы жилых объектов все чаще выполняют подключение проточного водонагревателя. Такое устройство отличается компактными размерами, меньшей массой и более простым монтажом. Его используют, когда необходимо организовать ГВС с небольшим расходом воды.

Проточная нагревательная техника может быть размещена практически в любом месте. Ее обычно закрепляют под раковиной, над умывальником или ванной. При этом бак в квартире часто устанавливается в туалете. В зависимости от объема он также может быть размещен под раковиной или над ней, а в частном доме — нередко используется подсобное помещение.

На заметку! У настенных моделей патрубки обычно находятся на нижней панели.

Патрубки у настенной модели обычно располагаются снизу

Независимо от места монтажа подключение бойлера к водопроводу своими руками начинается с детального изучения инструкции, которая всегда входит в комплект оборудования. Затем выполняется:

• подготовка комплекта инструмента, включая рулетку, ключи необходимого размера, труборез, паяльник для полимерных трубопроводов;
• покупка фитингов, запорной арматуры, гибкой подводки, полипропиленовых или других труб, американок, расходного материала;
• установка техники;
• прокладка трубопроводов для подачи холодной и горячей воды, если прибор расположен далеко от водопровода.

Обратите внимание! Лучше один раз приобрести качественную арматуру, чем впоследствии тратить средства на замену лопнувших кранов, включая демонтажные и монтажные работы.

Необходимо устанавливать исключительно качественную арматуру, рассчитанную на многолетнюю эксплуатацию

Подключение по стандартной схеме

Чтобы правильно выполнить все подключения бойлера в квартире, человеку нужно хотя бы иметь общее представление о водопроводной системе. Он также должен понимать принципиальную схему работы водогрейного оборудования. Поэтому многие владельцы жилых объектов предпочитают обращаться к профессионалам. Ведь специалисты проведут работы с гарантией качества. Они используют исключительно сертифицированные материалы и профессиональный инструмент. Это позволяет создать надежную ГВС.

Чтобы выполнить все подключения бойлера к водопроводу, требуется обязательно подвести холодную воду. Для этого монтируется тройник на внутридомовой магистрали. Место его установки выбирается индивидуально на каждом объекте. Монтаж врезки должен выполняться максимально удобно.

Надежная работа системы обеспечивается путем установки группы безопасности. В ее состав входит обычно несколько клапанов. Монтаж группы безопасности осуществляется на холодной трубе.

Бойлерная группа безопасности

Если водонагреватель размещен на удалении от смесительного крана, а не над или под ним, тогда монтируется трубопровод для подачи нагретой воды. Его также можно врезать в уже существующую локальную внутридомовую сеть ГВС. Для этого тоже используется тройник.

На заметку! Предпочтительнее подключение водонагревателя (бойлера) к водопроводу выполнять через коллекторы, равномерно распределяющие потоки по всем веткам. Гребенки также позволяют регулировать напор.

Когда вода поступает в квартиру из централизованной сети, обязательно устанавливают кран на входе. Он позволит полностью перекрывать поток на всем объекте. Дополнительно еще монтируют краны на входном и выходном бойлерном патрубке. Для их установки тоже применяют тройники. Краны используются для опорожнения емкости, когда требуется осуществить ее ремонт или обслуживание. Установка дополнительной арматуры усложняет процесс, но позволяет упростить эксплуатацию системы.

Условная схема подсоединения нагревательного бака через тройники к внутридомовой водопроводной системе

Во время подключения нагревательного бойлера также монтируют водяной редуктор. Он предназначен для компенсации скачков давления в системе холодного водоснабжения. Его также используют для стабилизации напора воды. Благодаря наличию редуктора предотвращаются гидравлические удары.

Специалисты еще рекомендуют осуществлять монтаж термостатического смесительного клапана. Он позволяет устанавливать и поддерживать ровную температуру нагретой воды на выходе. Поэтому ею труднее будет обжечься. Для монтажа термостатического смесительного клапана приходится устанавливать еще один тройник.

Он монтируется на трубе с холодной водой. Такая компоновка системы позволяет смешивать потоки.

Подсоединение к трубопроводам водоснабжения

Во время подключения водонагревателя нередко приходится врезать тройник в трубопровод с холодной водой. Особенности выполнения работы зависят от материала, из которого изготовлена труба. На процесс также влияет ее месторасположение.

Трубопроводные тройники из разного материала

Труба из металла

Перед тем как правильно подключить бойлер к системе из металлических трубопроводов, нужно узнать способы выполнения работы. Каждый из них представляет собой трудоемкий и сложный процесс. Для реализации всех вариантов необходим специальный инструмент и опыт работы с металлом.

Способ 1 — нарезка резьбы

Перед тем как подключить водонагреватель этим способом, смотрят, имеется ли возможность обрезать металлическую трубу в нужном месте. Если это удается сделать, тогда нарезается резьба 1/2″. Она создается специальным инструментом. Это плашка с держателем. Резьба нарезается на обоих концах трубопровода, которые остались свободными после вырезки участка под тройник.

Посредством резьбы можно установить сантехнический сгон, а потом смонтировать тройник. Этот вариант также позволяет применить специальную муфту с накидной гайкой. Данный сантехнический элемент называется американкой. С ее помощью удастся создать надежное соединение.

Нарезка резьбы на смонтированном трубопроводе

Способ 2 — использование специальной обоймы с отводом

Подключение водонагревателя этим способом выполняется, когда нет возможности нарезать резьбу на металлическом трубопроводе. Данный вариант подразумевает применение ремонтно-монтажной обоймы. Одним из ее элементов является тройниковый перпендикулярный отвод. Такую обойму сантехники называют «вампиром».

Ремонтно-монтажная обойма представляет собой разборную конструкцию из латуни или чугуна. В ее состав входит прокладка из резины. Она находится внутри изделия. В конструкции также присутствует переход на резьбу.

Перед монтажом обоймы перекрывается вода в трубопроводе. Затем металлическая труба зачищается. С нее удаляется ржавчина и краска. Потом труба просверливается в заранее отмеченном месте. Диаметры отверстий в трубопроводе и обойме должны совпадать. Если в трубе оно будет маленьким, тогда в нем станет застревать грязь. При большом отверстии уменьшаются прочностные характеристики трубопровода.

Инструкция установки ремонтно-монтажной обоймы

Само подключение типового бойлера подразумевает сначала установку прокладки из резины на трубопроводе с отверстием. Потом соединение болтами двух частей муфты. Затем от ремонтно-монтажной обоймы прокладывается трубопровод из любого материала к водонагревательной емкости.

Труба из металлопластика

Врезка тройников в металлопластиковые трубы — самый простой и распространенный вариант. Поэтому всем владельцам квартир и домов нужно знать, как правильно монтировать бойлер к водопроводу из металлопластика.

Работа выполняется при использовании минимального количества инструмента. Требуется подготовить резак и гаечные ключи. После этого намечается место установки каждого тройника. Затем с учетом его размера вырезаются участки трубопровода.

Тройники для металлопластиковых труб — это компрессионные фитинги. Один из их выходов может иметь внутреннюю или наружную резьбу. При монтаже также используются тройники, у которых каждая часть представляет собой фитинговые выходы. Такой вариант применяется, когда от места врезки приходится прокладывать трубу до нагревательного прибора.

Труба из полипропилена

Подключение бойлера к водопроводу из полипропиленовых труб — тоже распространенный вариант в квартирах и домах. Установка тройников выполняется методом пайки. Для этого используется специальный паяльник. Он одновременно разогревает часть тройника и трубопровода. Поэтому для использования паяльника заранее вырезается участок трубы.

На заметку! По возможности максимальное количество элементов спаивается в единую конструкцию отдельно от водопроводной системы. После этого вся пайка устанавливается на свое место. Для ее монтажа используют муфты американки, одна часть которых позволяет выполнить полипропиленовую сварку. Именно этой стороной они припаиваются к полимерным трубам.

Соединение трубопроводов и водонагревателя

После выполнения врезок в магистральные внутридомовые водопроводы с горячей и холодной водой устанавливаются краны на тройниках. Затем подводятся трубы к водогрейному прибору. Необходимо обязательно правильно осуществить подключение бойлера путем сборки и установки, так называемых навесок для холодного и горячего патрубка с резьбой. Такие отводы в приборе промаркированы производителем соответственно синим и красным цветом.

Важно! Каждая из навесок собирается на полу. Это позволяет более удобно и качественно выполнить работы.

Специалисты не рекомендуют полностью запаковывать всю подводку. Лучше предусмотреть разборную конструкцию. По крайней мере, она должна отсоединяться от водогрейного оборудования. Ведь может возникнуть ситуация, когда нужно будет выполнить профилактические работы или даже провести ремонт прибора. Поэтому жесткий вариант подводки создаст определенные трудности при демонтаже водогрейного устройства.

Подведенные трубы к водогрейному прибору

Правильная схема подключения водонагревателя подразумевает использование муфт-американок на его патрубках. Именно их сначала накручивают на отводы и только потом монтируют все остальные элементы. Применение муфт-американок гарантирует создание надежных соединений. При этом они позволят в нужный момент быстро отсоединить оборудование от системы.

На заметку! Для подсоединения также можно использовать гибкие подводки. Они представляют собой резиновые шланги в металлической оплетке.

Использование гибких подводок — это удобное решение поставленной задачи. Однако все подключения водонагревателя к водопроводу при их применении должны выполняться с соблюдением следующих правил:

1. Нужно использовать исключительно высококачественные изделия. Лучше даже доверить выбор профессионалам, потому что на рынке продается много поддельной продукции.
2. Шланги монтируются без перегибов. Гибкая подводка не должна образовывать петли и быть перекручена. Любые изгибы повышают напряжение в шлангах. Это приводит к их быстрому износу.

Соединение водонагревателя при помощи гибкой подводки

Некоторые компании-изготовители оборудования запрещают использовать гибкую подводку для подключения накопительного водонагревателя. Информацию об этом они указывают в документации на технику. При несоблюдении правила, производители отказываются от гарантии на оборудование.

Обратите внимание! Если необходимо подключить бойлер к водопроводу из металлических труб, то это делать напрямую запрещается, чтобы не допустить распространения напряжения по системе, если произойдет пробой фазы на корпусе оборудования.

Перед тем подключением бойлера к водопроводу, составляют схему подсоединения к трубопроводам с горячей и холодной водой. Выход нагретой жидкости может напрямую соединяться с системой ГВС объекта. Однако все же рекомендуется смонтировать отсечной кран на патрубке.

Простое прямое соединение нагревателя с трубопроводами холодной и горячей воды

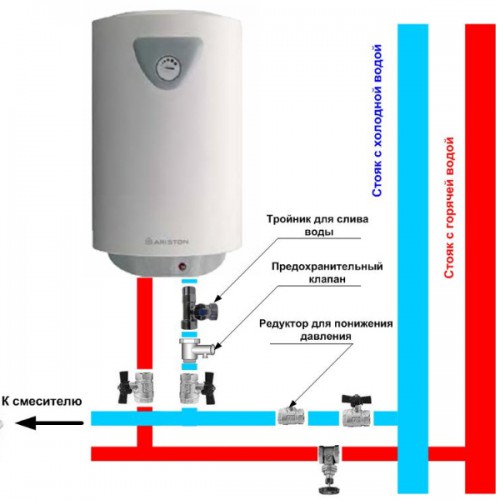

Схема подключения накопительного водонагревателя к водопроводу с холодной водой выглядит по-другому, чем подсоединение к системе ГВС. Отличие состоит в обязательной установке дополнительных элементов (сверху вниз):

• американка;
• тройник с краном для слива;
• предохранительный клапан;
• запорная арматура в виде шарового крана;
• редуктор давления, который чаще монтируется на вводе водопровода.

Такие же элементы применяются для подсоединения водонагревателей проточного типа. Сейчас чаще используются полипропиленовые краны, тройники и другие фитинги. Причина этому их более привлекательный внешний вид.

Важно! Обязательно, перед тем как подсоединить бойлер, подбирается предохранительный клапан. Он защищает технику от взрыва. Ведь элемент предназначен для сброса лишнего давления.

Коротко о главном

Принцип подключения бойлеров по воде у всех моделей одинаков. Сначала выбирается место монтажа, и осуществляется закрепление нагревательного устройства. Оно монтируется на стене или полу в горизонтальном или вертикальном положении в зависимости от модели.

Соединение водонагревателя с внутридомовыми трубопроводами выполняется путем установки тройников на магистралях с холодной и горячей водой. Их принцип монтажа зависит от материала, из которого изготовлены трубы. Чаще создаются резьбовые, обжимные соединения и используется пайка для полипропилена.

Монтаж водонагревателя по горячей воде может быть прямым или через запорный кран. Во время соединения с холодным трубопроводом обязательно дополнительно монтируется предохранительный клапан, позволяющий сбрасывать излишки давления. При этом на обеих трубах используются американки, позволяющие быстро их отсоединять от водогрейного прибора.

Как думаете — для подключения водогрейного устройства лучше использовать полипропиленовые или металлопластиковые трубы?

Автор

Геннадий Алексеев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Как заменить водонагреватель

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 24.07.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Поскольку профессиональная установка часто добавляет 500 долларов или более к стоимости замены стандартного водонагревателя бакового типа, многие домовладельцы, естественно, рассматривают возможность установки его самостоятельно. И хотя это считается продвинутым проектом, домашние мастера с хорошим опытом часто могут выполнить работу самостоятельно с небольшим планированием. Важно отметить, что это не проект для новичков.

Первый шаг к тому, чтобы узнать, как установить новый водонагреватель, — это изучить тип уже имеющегося у вас водонагревателя. Сначала определитесь с источником топлива: газ или электричество? Затем определите размер: 30-, 40-, 50-галлон или больше? При замене водонагревателя проще всего оставить тот же тип топлива и примерно такой же размер бака. Однако, если ваш старый водонагреватель не обеспечивал достаточного количества горячей воды, вы можете подумать о переходе на более крупный блок — например, с 40-галлонного на 50-галлонный, хотя для большего нагревателя должно быть достаточно места. размер дымохода должен быть правильным с правильным шагом, а подаваемая газовая линия должна соответствовать размеру нагревателя. (Любые изменения в газовых линиях должны выполняться только лицензированным специалистом.)

В лучшем случае замена — это вопрос нескольких часов работы по отключению и удалению старого нагревателя, затем установке нового на место и восстановлению соединений точно таким же образом. Однако есть причина, по которой сантехники делают ставки на основе полного рабочего дня: это часто становится более сложным.

Замена водонагревателя потребует от вас выполнения как водопроводных, так и проводных или газовых подключений, а также вентиляционного соединения, если у вас есть газовый нагреватель. Если вы не уверены в своих навыках в этих областях, лучше всего обратиться к профессионалу. Всегда соблюдайте местные постановления, когда дело доходит до работы с газопроводами.

В течение многих лет стандартным средством отвода выхлопных газов горения для водонагревателя, работающего на газе, была атмосферная вентиляция. В этой системе металлический вытяжной колпак в верхней части водонагревателя направлял выхлопные газы и небольшое количество свежего воздуха из помещения вверх по металлическому дымоходу через крышу или в общий дымоход. Во многих случаях установка нового водонагревателя будет заключаться в подключении существующего дымохода и вытяжного колпака к новому нагревателю, хотя есть факторы (такие как шаг и тяга соединений), которые делают процесс намного сложнее, чем кажется. . При неправильном выполнении выхлопные газы (в том числе угарный газ) могут оставаться внутри дома, поэтому этот проект лучше доверить профессионалам.

Но строительные нормы и правила в некоторых сообществах могут потребовать перехода на другие средства вентиляции всякий раз, когда устанавливается новый водонагреватель. Во многих областях в настоящее время требуется система, известная как прямая вентиляция , в которой специальная двухкамерная вентиляционная труба выводит выхлопные газы за пределы дома, в то же время впуская свежий воздух. Это часто требуется в современных системах кондиционирования воздуха. герметичные дома, чтобы поток газа и воздуха через дымоход водонагревателя не создавал разность давлений воздуха, которая может втягивать газы из горелки водонагревателя в дом. В зависимости от того, как далеко должен работать прямой вентиляционный канал, код может также потребовать мощного вентилятора, который способствует потоку выхлопных газов в вентиляционном отверстии. В старых, менее герметичных домах это редко бывает проблемой.

Если ваш код требует перехода от простого атмосферного вентиля к прямому вентилю или прямому вентилю с электроприводом, это более сложная задача. Большинство людей должны вызвать профессионала для этой работы.

Предупреждение

Все сантехнические установки должны соответствовать местным сантехническим нормам, поэтому проконсультируйтесь с местным строительным отделом о требованиях в вашем регионе. Поскольку установка зависит от местоположения и типа нагревателя, следующие шаги просто показывают общий процесс и могут относиться или не относиться к вашей ситуации. Как было сказано выше, этот проект лучше доверить профессионалам.

Оборудование/инструменты

• Разводной ключ
• Клещи для блокировки каналов
• Труборез (при необходимости)
• Отвертки
• Садовый шланг
• Тележка для бытовой техники и ремни
• Пропановая горелка и паяльные принадлежности (при необходимости)

Материалы

• Новый водонагреватель
• Шипы (по мере необходимости)
• Сантехника (при необходимости)
• Лента сантехническая для герметизации труб
• Вытяжной колпак водонагревателя (при необходимости для газового нагревателя)
• Клапан ограничения температуры и давления (если не предусмотрен)
• Сливной клапан водонагревателя (если не предусмотрен)
• Фитинги для вентиляционных труб (при необходимости)
• Оцинкованные ниппели водонагревателя с пластиковой футеровкой (2 шт. )
• Гибкие трубки водонагревателя (при необходимости)
• Гибкая газовая трубка (при необходимости)

Ель / Кевин Норрис

1. Отключите воду, газ или электричество

   Отключить коммуникации к существующему водонагревателю. Перекрыть воду на главном запорном вентиле дома или на отводном запорном кране, регулирующем подачу холодной воды к водонагревателю. Затем отключите электричество или подачу газа.

   Для электрического водонагревателя : отключите автоматический выключатель в цепи водонагревателя в распределительной коробке дома. Обычно это двухполюсный выключатель на 30 ампер.

   Для газового водонагревателя : Перекройте подачу газа запорным краном на газовой трубе, ближайшей к водонагревателю.

   Ель / Кевин Норрис

2. Слив бака водонагревателя

   Подсоедините садовый шланг к сливному клапану в нижней части водонагревателя. Откройте ближайший кран с горячей водой, например, в ванной, чтобы предотвратить всасывание в линию, которое может замедлить слив. Поместите другой конец шланга над стоком в полу или выведите его на улицу.

   Медленно открывайте сливной клапан, чтобы осадок не забил сливной клапан. Дайте баку полностью стечь, затем перекройте вентиль и снимите шланг.

   Ель / Кевин Норрис

3. Отсоедините линии подачи воды

   Отсоедините линии горячей и холодной воды от водонагревателя с помощью трубного ключа или пассатижей. Водопроводные линии могут быть подсоединены к нагревателю с помощью гибких трубок (как правило, соединенных с помощью компрессионных или соединительных фитингов) или с помощью паяных соединений (паянные линии должны быть перерезаны труборезом).

   Ель / Кевин Норрис

4. Отсоедините электрические или газовые линии

   Далее необходимо отключить источник питания водонагревателя.

   Для электрического водонагревателя :   Снимите крышку на панели подключения проводов в верхней части водонагревателя. Убедитесь, что цепь отключена, используя бесконтактный тестер напряжения для проверки отдельных проводов, затем отвинтите разъемы проводов, соединяющие провода цепи с выводами водонагревателя. Отвинтите кабельный зажим и извлеките кабель из соединительной коробки.

   Для газового водонагревателя : Убедитесь, что клапан на главной газовой линии закрыт, затем отсоедините газовую линию от газового регулирующего клапана на водонагревателе. Эта газовая трубка может представлять собой гибкую трубку с виниловым покрытием, голую трубку из мягкой меди или иногда (в старых водонагревателях) жесткое соединение с черной трубой.

   Ель / Кевин Норрис

5. Отсоедините вентиляционное отверстие водонагревателя (только для газовых нагревателей)

   Отсоедините вентиляционную трубу от вытяжного колпака в верхней части нагревателя. Вытяжной колпак обычно соединяется с вентиляционной трубой тремя или четырьмя винтами из листового металла. Если вытяжной колпак в хорошем состоянии, вы можете использовать его повторно с новым водонагревателем.

   Ель / Кевин Норрис

6. Замена старого водонагревателя на новый

   Используйте тележку с ремнями, чтобы выкатить старый водонагреватель и вкатить новый. Если водонагреватели необходимо перемещать вверх и вниз по лестнице в подвал, лучше всего иметь помощника, который поможет вам в этой работе. Убедитесь, что обогреватель надежно закреплен на тележке при его перемещении.

   Очистите пол, на котором стоял старый обогреватель. Переместите новый водонагреватель на место, выровняв существующую сантехнику с сантехническими соединениями водонагревателя. При необходимости выровняйте новый водонагреватель, подложив под ножки прокладки.

   Совет

   Если в вашем регионе существует опасность землетрясения, могут потребоваться скобы или ремни, которые необходимо закрепить, чтобы удерживать водонагреватель на месте.

   Ель / Кевин Норрис

7. Установка предохранительного клапана и других фитингов

   Установите различные фитинги, необходимые для водонагревателя. Это всегда включает предохранительный клапан температуры и давления (клапан TPR) и выпускную дренажную трубу. При необходимости установите любые другие фитинги, следуя указаниям производителя.

   Ель / Кевин Норрис

8. Подсоедините водопроводные линии

   Прикрепите оцинкованные ниппели с пластиковой футеровкой к входным и выходным отверстиям для холодной воды в верхней части водонагревателя. Установка включает в себя обматывание резьбы водопроводной лентой для герметизации труб, затем ввинчивание ниппелей в отверстия и затягивание их плоскогубцами или трубным ключом.

   Теперь подсоедините трубу холодной воды к входному патрубку водонагревателя, а трубу горячей воды к выходному патрубку. В некоторых случаях это может быть так же просто, как снова подсоединить гибкие трубки, которые вы отсоединили при снятии старого нагревателя. Но если водопроводные трубы были жестко подключены к водонагревателю и для его снятия требовалось разрезать, то работа немного усложняется.

   Вам может понадобиться собрать различные резьбовые переходники, короткие отрезки трубы и соединительные фитинги, чтобы соединить ниппели водонагревателя с трубами холодной и горячей воды. Как вы это сделаете, будет зависеть от типов труб, которые у вас есть, и конфигурации сантехники. Если у вас есть медные трубы, может потребоваться пайка с помощью горелки, но существуют компрессионные фитинги, фитинги с захватом (SharkBite) и фитинги PEX, которые также могут работать с различными типами сантехнических труб.

   Если у вас их еще не было, сейчас самое время установить гибкие трубки для подключения труб горячей и холодной воды к водонагревателю. Это облегчит отсоединение водонагревателя, если в будущем вам потребуется произвести ремонт или замену. Для этого необходимо прикрепить переходники с наружной резьбой как к ниппелям водонагревателя, так и к концам труб горячей и холодной воды. Затем гибкие трубки вставляются между собой с помощью накидных гаек, которые навинчиваются на адаптеры.

   Ель / Кевин Норрис

9. Подключение газовых или электрических линий

   Подключите источники газа или электричества, если применимо:

   Для газового водонагревателя : Подсоедините газопровод к клапану управления газовой горелкой. Используйте гибкую газовую линию, если это применимо и разрешено местным законодательством. Проверьте наличие утечек, открыв кран подачи газа и смажив газовый штуцер и все газовые соединения мыльным раствором. Если вы видите какие-либо пузырьки, соединение негерметично и его необходимо подтянуть. Если вы по-прежнему не можете получить хорошую герметизацию без пузырьков, обратитесь за помощью в газовую компанию или к сантехнику.

   Для электрического водонагревателя : Зажмите электрический кабель в соединительной коробке в верхней части водонагревателя. Подсоедините провода цепи к выводам водонагревателя с помощью разъемов для проводов. Прикрепите накладку к соединительной коробке проводов.

   Ель / Кевин Норрис

10. Снова подсоедините вентиляционное отверстие (только для газовых обогревателей)

    Расположите вытяжной колпак в верхней части водонагревателя по центру над выпускным отверстием и вставьте его в вентиляционную трубу. Закрепите его винтами для листового металла. Если высота нового водонагревателя отличается от высоты старого водонагревателя, вам может потребоваться укоротить вентиляционную трубу, обрезав ее ножницами по металлу или установив более короткий отрезок трубы. Или, для более короткого водонагревателя, вам может потребоваться удлинить вентиляционное отверстие, добавив дополнительный сегмент вентиляционной трубы.

    Убедитесь, что вентиляционное отверстие подключено в соответствии с инструкциями производителя и требованиями местного законодательства. Должны быть специальные детали и инструкции для нового водонагревателя.

    Совет

    В некоторых сообществах больше не разрешено совместное отводное отверстие с дымоходом или дымоходом, который также обслуживает печь (показано здесь). В этом случае вам, возможно, придется вызвать профессионала, чтобы перенастроить вентиляцию для вашего нового водонагревателя.

    Ель / Кевин Норрис

11. Завершить установку

    Откройте кран горячей воды в отдаленном месте дома, затем откройте кран подачи холодной воды к водонагревателю и дайте воде наполнить бак водонагревателя. Вы поймете, что бак полон, когда из крана горячей воды начнет течь вода.

    Для электрического водонагревателя восстановите питание цепи водонагревателя, снова включив автоматический выключатель. Для газового нагревателя убедитесь, что главный газовый клапан открыт, и убедитесь, что пилотный запальник работает правильно, следуя указаниям производителя.

    Установите термостат водонагревателя на температуру от 110 до 125 градусов по Фаренгейту, по желанию (рекомендуется 120 градусов), и дайте воде в баке нагреться до нужной температуры.

    Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Обычные системы водяного отопления . Гавайский университет.

Как установить электрический водонагреватель (10 шагов и готово!)

ByDino Pelle 17 октября 2022 г. 17 октября 2022 г. установить электрический водонагреватель — и сделать это — примерно за день.

В конце концов, это неплохо для работы, которую многие считают слишком сложной. Для всех наших читателей, которые любят умеренные задачи, вот основы того, как установить электрический водонагреватель.

Содержание

Как установить электрический водонагреватель за 10 шагов

В следующих трех разделах представлены все основные сведения по замене и установке электрического водонагревателя.

Что вам понадобится

• Трубный ключ и разводной ключ (для штуцеров или фитингов)
• Садовый шланг (для слива)
• Уровень (для обеспечения горизонтальности)
• Отвертка 90634 Neon 90634
• Крепкая спина и крепкий друг (для перемещения тяжелых водонагревателей)

Осторожно

Тем не менее, на этой работе вы будете работать с 240-вольтовыми цепями. И это серьезное дело. Мы настоятельно рекомендуем вам вынуть предохранитель или выключить автоматический выключатель перед началом работы.

240-вольтовая цепь потенциально может вас убить, хотя в большинстве случаев этого не происходит. Не рискуйте. Держите руки сухими, наденьте защитные перчатки и обувь с резиновой подошвой.

Основные инструкции

Шаг 1. Отключите воду и электричество

Прежде чем делать что-либо еще, убедитесь, что вы отключили воду и электричество в вашем старом электрическом водонагревателе.

Шаг 2. Проверка на отсутствие питания

Затем снимите панель доступа к термостату вашего текущего электрического водонагревателя. Обычно он находится за нижней панелью. Отодвиньте любую изоляцию, которая вам мешает, и поднимите (или снимите) пластиковую защиту. Проверьте наличие тока с помощью тестера неона. Вы хотите убедиться, что отключили правильную электрическую цепь (см. шаг 1 выше).

Шаг 3. Отсоедините и пометьте провода

Снимите электрическую крышку сбоку или сверху устройства. Отсоедините провода и пометьте их кусочками скотча, чтобы точно знать, куда их прикрепить на новом устройстве. Ослабьте винт на хомуте кабеля и осторожно вытащите кабель.

Шаг 4: Сливной бак

Слейте воду из водопровода в вашем доме, открыв краны горячей и холодной воды в кране наверху. Также откройте оба крана, расположенные ближе всего к нижней точке системы. Подсоедините садовый шланг к сливному клапану водонагревателя. Откройте вентиль и слейте бак.

Шаг 5: Отсоедините водопроводные линии

Отметьте линии горячей и холодной воды, чтобы не подключать новый электрический водонагреватель наоборот. Если у вас оцинкованная труба, разомкните штуцеры рядом с агрегатом. Если у вас жесткая медь, обрежьте трубу ножовкой или труборезом чуть ниже запорной арматуры.

Сделайте разрезы прямыми, чтобы при установке нового водонагревателя вы могли легко подключиться к линиям с помощью новой припаянной трубы или гибких водопроводных линий.

Более того, если у вас есть гибкие линии, отключите их. Затем переместите старый блок с помощью тележки для бытовой техники. Не поднимайте устройство без тележки или сильного помощника.

Шаг 6: Установите новый блок на место

Установите новый электрический водонагреватель на место. Расположите его так, чтобы сделать ваши соединения максимально простыми. Проверьте отвес и уровень. При необходимости используйте шайбу. Если устройство находится в зоне, подверженной сырости, приобретите основание в виде лотка для его защиты.

Шаг 7. Подсоедините водопроводные трубы

После этого установите водопроводные трубы. На самом деле линии подачи могут быть из оцинкованной стальной трубы, жесткой меди или гибких водопроводных соединителей. Кроме того, установите шаровой кран на линии подачи. Затем установите предохранительный клапан и присоедините выпускную трубу.

Шаг 8: Выполните электрические соединения

Затем снимите электрическую крышку с нового водонагревателя и пропустите кабель через зажим. Соедините черный и белый провода с помощью разъемов для проводов и прикрепите провод заземления к винту заземления. Затяните винт на зажиме, чтобы удерживать кабель на месте, аккуратно протолкните провода внутрь и установите на место крышку.

Шаг 9: Установите термостат

Затем установите новый электрический водонагреватель на желаемую температуру. Нажмите кнопку отдыха. Замените пластиковую защиту, изоляцию и панели доступа.

Шаг 10: Включите воду

Наконец, откройте кран подачи воды. Откройте ближайший горячий кран примерно наполовину и дайте системе стечь. Сначала выйдет воздух, потом брызги воды смешанные с воздухом. Наконец, когда вода течет свободно, закройте кран.

Узнайте больше о водонагревателях

Кроме того, вот несколько отличных источников информации и инструкций по всем видам водонагревателей:

• Как предотвратить катастрофу с протечкой водонагревателя
• Обычный ремонт водонагревателя
• Как долго служит водонагреватель?
• Стоит ли переводить водонагреватель в режим отпуска?
• Как повторно зажечь контрольную лампочку водонагревателя
• Проточные водонагреватели: плюсы и минусы
• Вам нужен усилитель водонагревателя?
• Должен ли ваш водонагреватель иметь устройство для смягчения воды?

Заключение

В целом, вот десять шагов, которые помогут вам заменить и установить электрический водонагреватель примерно за один день.
