Как подключить телефонную розетку. Правильно подключаем телефонную розеткуИнформационный строительный сайт |

С помощью телефонной розетки подключение телефона и его замена производится намного проще, чем без нее. Существует несколько разновидностей телефонных розеток, которые различаются способами их подключения. О том как подсоединить телефонную розетку рассмотрим далее.

Содержание

• Телефонная розетка — характеристика и разновидности
• Как подключить телефонную розетку скрытым способом
• Особенности проведения монтажа телефонной розетки
• Розетка телефонная двойная — особенности установки
• Рекомендации по монтажу телефонных розеток
• Как выбрать телефонную розетку

Телефонная розетка — характеристика и разновидности

Телефонная розетка представляет собой слаботочную розетку, основным назначением которой выступает подключение к кабелю проводного и беспроводного аппарата к сети телефонного назначения.

Телефонные розетки способные соединять не только телефоны, но производят соединение модемов, факсов и мини АТС.

Телефонная розетка бывает одноразъемной и многоразъмной. Второй вариант предполагает подключение к одной розетке нескольких приборов одновременно.

Среди разнообразия коннекторов для телефонной розетки, следует выделить несколько их разновидностей:

•  RJ 11 — с наличием двух проводов. Рекомендуется для использования в телефонии при подключении телефонного аппарата к телефонной линии линейного типа.
• RJ 14 — имеет четыре провода и четыре контакта. Данный тип коннектора подходит под большинство телефонов. Чтобы подключить одну телефонную линию в помещении, требуется использовать контакты под номером три и два. Если подключение происходит в помещении офиса, где требуется несколько телефонных линий, то применяется контакт №1 и 4. При наличии телефонной розетки накладной подключение телефонной линии происходит с помощью двух контактов зеленого и красного цветов, расположенных посередине коннектора.
• RJ 25 — имеет три пары контактов. Данный вариант не подходит для самостоятельного подключения и требует присутствия специалиста в области телефонии. Коннектор осуществляет подключение третьего и четвертого контактов.

• RJ 9 — основной функцией данного коннектора выступает соединение телефона с телефонной трубкой.
• РТШК 4 — телефонные розетки советского происхождения, характеризуется наличием четырех контактов и ключа, устаревшего типа. Данный тип розетки предполагает подключение телефона с помощью неразъемного способа при применении коробки отводного типа. Если в помещении присутствует несколько таких розеток, то они образуют небольшую цепь, для замыкания которой используется конденсат.

Любой из вышеперечисленных типов розетки предполагает установку в него телефонного кабеля, которые имеют одинаковые размеры и штекеры, а различаются всего лишь значением количества контактов.

Учтите, что общепринятая телефонной розетки схема подключения предполагает установку одной телефонной линии с применением контактов, имеющих красный или зеленый цвет.

Чтобы подключить телефонную розетку в помещении рекомендуется применять провод с двухжильным сечением. При осуществлении данного процесса в общественных местах в виде офисов используются и трех и шестижильные кабеля.

Как подключить телефонную розетку скрытым способом

Чтобы осуществить проведение данного процесса потребуется наличие:

• скрытой розетки;
• перфоратора с наличием коронки для кирпичных поверхностей;
• крепежных элементов;
• бокорезов или другого устройства, помогающего деизолировать провода;
• тестера или мультиметра;
• отверток.

При подключении розетки со крытой установкой первым делом необходимо провести телефонный кабель к месту монтажа розетки. Кабель проводят по поверхности плинтуса, штробы или специального канала для телефонных коммуникаций.

Инструкция по подключению телефонной розетки:

• Сначала необходимо подобрать насадку, для установки на перфоратор. Ее диаметр должен равняться диаметру устанавливаемой коробки.

• С помощью карандаша начертите место для установки телефонной розетки, а затем перфоратором проделайте отверстие в стене.
• Произведите установку коробки на стену, зафиксируйте ее с помощью саморезов с дюбелями.
• С помощью острого предмета отрежьте часть телефонного кабеля таким образом, чтобы оставить небольшой запас, укладываемый в коробку, его длина не должна превышать десяти сантиметров.
• Произведите подключение кабеля, а установленный корпус розетки разместите в коробке и зафиксируйте при помощи распорных винтов.
• Приступите к установке внешней рамы и накладки.

Предлагаем подробнее изучить рекомендации по подсоединению кабелей в телефонной розетке RJ 11, RJ 12. Первый тип розетки распространен в телефонной сети стандартного типа, а второй — хорошо подходит для подключения телефонных аппаратов, которые работают в офисах или других общественных местах с большой нагрузкой на телефонию.

Данные типы розеток содержат от 2 до 4 контактов, которые имеют вид небольшой вилки, выполненной из металла, именно между ними заглубляют кабельные жилы. Подключение телефонного аппарата происходит к контактам центрального расположения. Чтобы установить такие розетки требуется наличие специального оборудования — кроссировочного ножа. Хотя, при наличии определенного опыта и желания, данная процедура вполне выполнима при помощи обычного канцелярского ножа.

Подключение розетки к кабелю состоит из таких действий:

• снятие внешней оплетки кабеля на расстоянии до пяти сантиметров;
• расправление всех жил кабеля, их может быть от двух до шести;
• укладка жил в пазы и их заглубление с помощью специального инструмента или канцелярского ножа;
• обеспечение контакта между телефонным кабелем и розеткой.

Особенности проведения монтажа телефонной розетки

Перед самостоятельной установкой телефонной розетки следует предварительно подготовить инструменты и материалы в виде розетки, мультиметра и специального приспособления с помощью которого осуществляется снятие изолирующего слоя проводов.

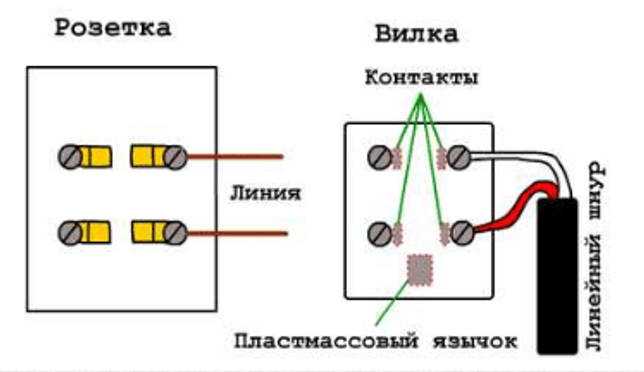

Осуществляя выбор телефонной розетки, учтите, что модели РШТК уже устаревшие и практически не используются, так как не совместимы с современными телефонами. Чтобы осуществить их подключение потребуется наличие кабеля с сечением около 0,3х0,3 мм.

Перед монтажом телефонной розетки современного типа следует предварительно изучить все типы телефонных розеток и выбрать самый оптимальный вариант для своего аппарата.

Начинайте подключение телефонной розетки с принятия мер безопасности, которые помогут обезопасить вас в работе. Прежде всего наденьте резиновые перчатки, они помогут предотвратить поражение электротоком. С помощью бокорезов, снимите изоляционный слой с телефонного кабеля, побеспокойтесь об отсутствии насечки на поверхности каждой жилы, так как именно эти места очень уязвимы к поломке.

Процесс установки телефонной розетки зависит от типа выбранного аппарата. Хотя существуют и общие стандарты, которые гласят, что красный цвет провода обозначает положительный провод, а зеленый — отрицательный. Кроме этого, для определения полярности используются тестеры.

Перед установкой телефонной розетки накладной следует побеспокоиться о наличии крепежей, стандартный вид которых представляет собой двухсторонний скотч для фиксации розетки на стене.

Перед закрытием крышки розетки рекомендуется провести предварительную проверку телефона на наличие дефектов в работе.

Установка скрытой розетки практически ничем не отличается от монтажа накладной. Единственная разница состоит в способе крепления и в проведении телефонного провода, который при скрытом монтаже располагается в определенном месте для коммуникаций.

Розетка телефонная двойная — особенности установки

Среди основных видов телефонных розеток следует выделить:

• универсальные;
• встраиваемые;
• наружные или евро розетки;
• розетки старых образцов.

Различают данные типы розеток в соотношении с внешним видом, методами установки, местом расположения, хотя схема их подключения остается практически неизменной.

Любой из этих видов розеток бывает как двойным, так и одинарным. Кроме этого, существуют розетки, которые способны подключить к себе более двух телефонных аппаратов, но они практически не востребованы для установки в частных домах или квартирах.

Если в здании присутствует два телефонных аппарата, то используется двойная телефонная розетка.

Установка двойной телефонной розетки практически ничем не отличается от установки одинарной. Единственное отличие — количество проводов для подключения кабеля.

И в завершении процесса установки розетки следует установить два кабеля, чтобы обеспечить параллельную работу двух телефонных аппаратов.

Рекомендации по монтажу телефонных розеток

Телефонная евро розетка называется еще наружной. Она состоит из четырех контактов, к которым подсоединяют провода. Данный тип розеток характеризуется простотой выполнения и легкостью установки. Такие розетки являются универсальными и подходят практически под все типы телефонных аппаратов.

Отличие встраиваемых розеток от предыдущего типа состоит в более сложной конструкции и в способе, с помощью которого подсоединяются провода. Кроме этого, некоторые типы розеток различаются в соотношении с объемом.

В большинстве случаев, телефонные розетки характеризуются наличием двух контактов, так как телефонный кабель также имеет две жилы или два провода, подключаемых к ним.

Стандартная телефонная розетка использует два контакта центрального назначения, которые обозначают цифрами три и четыре.

Случается, что на поверхности розетки нумерация отсутствует, в таком случае, требуется произвести соединение телефонного провода с контактами и проверить работоспособность телефона, если он работает, то подключение розетки выполнено правильно.

Цвета проводов, означающих положительный контакт в соотношении с современной цветовой маркировкой:

• зелено-белый;
• оранжево-белый;
• сине-белый.

Отрицательные провода, по современной маркировке:

• синего;
• зеленого;
• оранжевого цвета.

Увы, в некоторых случаях приходится устанавливать телефонные розетки старого образца, чтобы определить тип провода воспользуйтесь рекомендациями:

• оранжевый, черный и зеленый провода обозначают плюс;
• красный, желтый и синий — минус.

Согласно немецкой цветовой маркировке положительный кабель обозначен:

• розовым;
• зеленым;
• коричневым цветом.

А отрицательный:

• желтым;
• серым;
• белым.

Среди основных типов коннекторов выделяют следующие:

• RJ 11;
• RJ 14;
• RJ 25.

Они имеют одинаковый принцип работы и различаются лишь количеством проводов, которые возможно к нем подключить. К первому варианту подключают два провода, ко второму четыре, а к третьему — шесть.

Обычный стандартный домашний телефон способен работать с помощью коннектора с двумя проводами для подключения. Хотя в большинстве случаев, используют второй вариант с четырьмя проводами, чтобы осуществить подключение телефона к центральным контактам. К остальным двум контактам возможен вариант подключения дополнительной телефонной линии.

Кроме этого при подключении телефонной розетки следует обращать внимание на полярность. Хотя при подключении некоторых устройств, она не имеет значения. Существуют телефоны, которые требуют соблюдения полярности, поэтому если после подключения розетки возникают проблемы в работе телефонного аппарата, попробуйте поменять провода местами.

При возникновении необходимости в подключении нескольких телефонных розеток, их соединение происходит с помощью перемычек, которые делают в межконтактном пространстве.

Как выбрать телефонную розетку

Самым привлекательным внешним видом отличаются встраиваемые телефонные розетки. Они остаются практически незаметными, при правильном подборе отделки розетки. Хотя времени на установку такой розетки потребуется больше, и при необходимости в ее ремонте, будет повреждена отделка стен.

Розетка универсальная телефонная сочетает в себе несколько разъемов, позволяющих установить в нее телефонный провод как нового, так и старого образца.

Чтобы подключить к розетке несколько телефонных аппаратов следует приобрести двойную телефонную розетку.

Предлагаем ознакомиться с основными производителями телефонных розеток:

1.  Legrand — довольно популярный тип телефонных розеток, отличающихся высоким качеством и долговечностью работы. Большинство моделей имеют удобную и стильную форму, существует многообразие расцветок, которые подойдут под любую расцветку интерьера. Кроме этого, еще одним качеством данных телефонных розеток является безопасность в использовании телефонного оборудования. Данное условие способен обеспечить минимизированный сигнал, который уменьшает напряжение в розетке.

Для подключения данного типа розетки следует выполнить такие действия:

• зачистить провод кабеля;
• соединить его с проводами красного и зеленого цветов розетки;
• проверить телефон на работоспособность.

2.  “Вико” — телефонные розетки встраиваемого и наружного типа. Они бывают двух видов:

• одинарного;
• комбинированного.

Второй вариант предполагает наличие двух посадочных гнезд на наружной стороне и четырехпарного разъема внутри розетки. Данные розетки позволяют осуществлять не только подключение телефона, но и интернет кабеля.

Для подключения комбинированной розетки “Вико” осуществите ряд действий:

• разберите розетку и с внешней стороны найдите устройство в виде клеммника;
• зачистите провода для телефонного и интернетного кабелей;
• соедините эти два кабеля в соотношении с цветовыми жилами;
• установите провода в устройство клеммника;
• зажмите его и поставьте на место в розетке;
• проверьте телефон и интернет на отсутствие ошибок в работе.

Как подключить наружную телефоннную розетку и как подключить двойную розетку для телефона самостоятельно

• Ремонт квартир
• Статьи
• Электрика

В нынешнее время все большую популярность набирают мобильные телефоны и уже трудно найти людей, у которых их бы не было. Тем не менее, стационарные телефонные аппараты все еще популярны и необходимы. Подключение телефонной розетки значительно снижает возможности разрыва телефонного провода, уменьшает число видимых проводов и облегчает подключение телефонного аппарата к сети.

Среди всего разнообразия телефонных розеток следует выделить два их больших подвида:

• Розетки внешние
• Розетки с внутренней разводкой

Основные отличия этих розеток заключаются в том, что внешние розетки приклеиваются непосредственно на стену или пол при помощи специальной клейкой ленты, а розетки с внутренней разводкой располагаются прямо в стене. Не смотря на эти различия принцип подключения этих розеток абсолютно идентичен.

При необходимости подключить телефонную розетку самому, никак не обойтись без:

• Провода с двумя жилами и поперечным сечением 0.3 – 0.5мм.
• Устройства для снятия проводной изоляции (если аккуратно, то можно использовать обычный кухонный нож и плоскогубцы)
• Отвертки
• Тестера для электросети или мультиметра
• Защитных резиновых перчаткок.

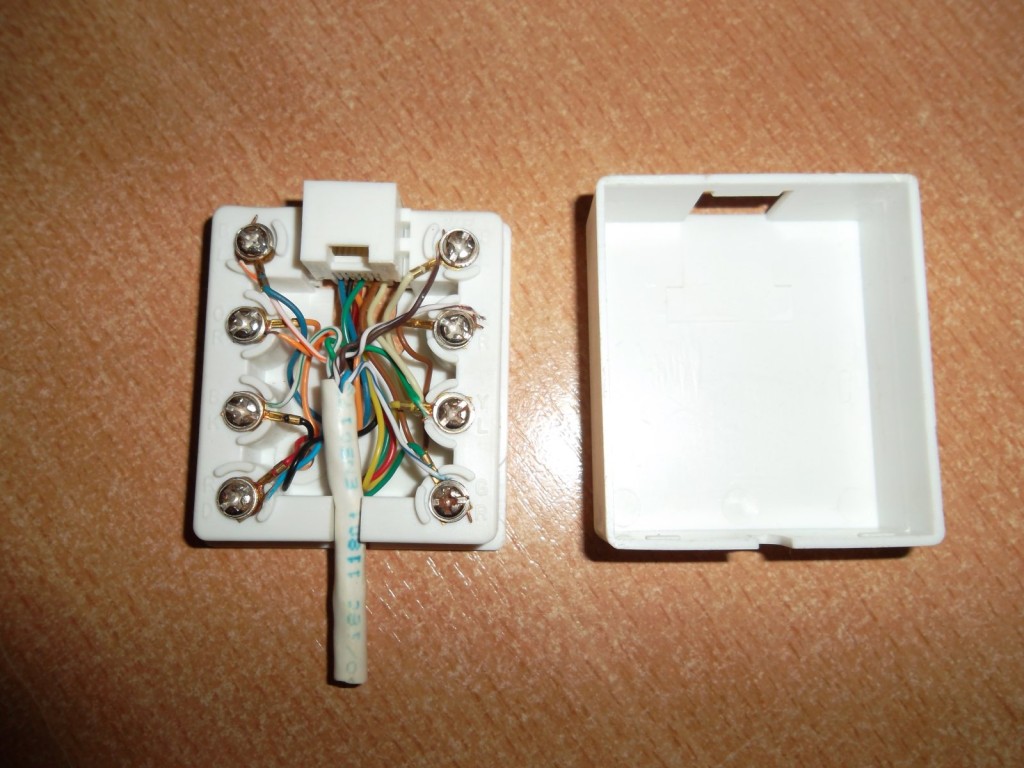

Как подключить телефонную розетку RJ11.

Нынешние телефонные розетки имеют миниатюрный размер, могут выпускаться в различных цветах и оттенках.Схема подключения телефонной розетки такой конфигурации следующая:

• На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Делается это из-за того, что напряжение на телефонной линии может варьироваться от 60 до 120вольт в зависимости от того поступает ли звонок или телефон находится в режиме ожидания.
• Второй этап — снятие изоляции с кабеля на нужную длину. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться.
• Третий этап самый непростой. Здесь необходимо присоединить розетку к сети. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Подключение телефона к розетке, схема:

• На четвертом этапе рекомендуется определить полярность. В телефонных сетях для определения минуса используется красный цвет, а плюс обозначается зеленым. Зачастую, подключение телефонной розетки не требует нахождения полярности, тем не менее, многие телефонные аппараты будут работать некорректно или с помехами если розетка установлена не по правилам. Определить полярность можно с помощью мультиметра или тестера для электросети.
• На пятом этапе следует заглубить жили кабеля между вилками из металла внутри розетки. Металлические пазы имеют слегка заострённые края и конусообразную форму. Это сделано для улучшения контакта между проводом и розеткой.
• Последний этап — непосредственно закрепление розетки на стене, защелкивание корпуса и подключение стационарного телефона к розетке.

Придерживаясь этих правил можно самому правильно подключить телефонную розетку.

Подключение телефонного кабеля к розетке с внутренней разводкой.

Чтобы самостоятельно выполнить подключение телефонного провода к розетке с внутренней разводкой, следует выполнить следующие действия:

• В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки.
• Вторым этапом следует поместить розетку в подрозетник, который уже установлен в стене, и закрепить саморезами.
• Следующие действия такие-же, как и при подключении наружной розетки RJ 11, за исключением того, что скрытую розетку, по окончании подключения, следует заключить в монтажную коробку и затянуть распорочными винтами.

Для большей наглядности процесса подключения телефонного кабеля к розетке имеет смысл посмотреть видео. Видео подключения телефонной розетки показано ниже:

Во-сколько может обойтись установка розетки для телефона?

Если у вас нет возможности, времени или сил для того, чтобы своими руками осуществить подключение телефонной розетки к линии, то вероятно следует обратиться к опытным специалистам. В этом случае, специалисты, представленные на платформе Юду, с легкостью и гарантией качества могут выполнить подобную работу.

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров и бригад.

1. Сравните цены и выберите лучшие условия
2. Отклики только от заинтересованных специалистов
3. Не теряете время на общение с посредниками

Оставить заявку Более 10 000 исполнителей
ждут ваших заказов!

Рекомендованные статьи

Как найти обрыв в скрытой проводке?

Как установить розетку в ванной?

Схема подключения реле напряжения

Категории статей

• Сантехнические работы
• Ремонт квартир
• Электрика
• Штукатурные работы
• Поклейка обоев
• Дизайн интерьеров

СМИ о нас

Лучшие местные электрики Сидней

В прошлом телефонная компания несла ответственность не только за обеспечение телефонной связью вашего дома, но и за прокладку электропроводки внутри вашей собственности.

Сегодня это уже не так.

Когда вы подписываетесь на услуги телефонной связи на дому, ваша местная телефонная компания установит только устройство сетевого интерфейса , которое представляет собой прочную пластиковую коробку, закрепленную на внешней стене или в подвале.

Кроме того, вы по-прежнему можете заплатить местной телефонной компании за подключение к телефонной розетке. Однако вы также можете подключить его самостоятельно или обратиться за помощью к лицензированному электрику, который сделает эту работу за вас.

Кроме того, подключить телефонную розетку в доме несложно, но многие телефонные компании взимают за эту услугу высокие цены. И даже если вы платите за кабели и модульные разъемы, самостоятельная работа поможет вам выйти далеко вперед.

Телефонные кабели: в двух словах

В прошлом телефонные кабели обычно состояли из четырех проводов с цветовой кодировкой: красного, зеленого, черного и желтого. При прокладке телефонной линии через комнату или другую часть дома вы можете использовать этот или более новый кабель для передачи данных категории 3 или 5 (Cat-3 или Cat-5).

Кроме того, кабели Cat-3 или Cat-5 имеют восемь (8) проводов с разными цветовыми схемами и идеально подходят для передачи большего количества данных, например, для интернет-соединения DSL. С любым кабелем, как только вы проложите их к месту гнезда, все, что осталось сделать, это подобрать правильные цвета проводов.

Кроме того, по телефонным проводам, проходящим через ваш дом, проходит электрический ток низкого напряжения. Это означает, что вы можете работать с ними, не отключая питание. Кроме того, только поставщик услуг телефонной связи может отключить питание ваших телефонных линий.

Несмотря на это, крайне важно соблюдать меры предосторожности. Следовательно, избегайте работы мокрыми руками или вблизи влажных мест и всегда надевайте защитное снаряжение.

Что вам понадобится

Подключение к телефонной розетке с помощью правильных инструментов делает работу быстрой и легкой. Тем не менее, вот материалы и инструменты, которые вам понадобятся.

Инструменты:

• Инструмент для зачистки проводов
• Отвертки
• Плоскогубцы

Материалы:

• Телефонная розетка
• Шурупы для дерева или шурупы для гипсокартона

Зачистите внешнюю оболочку

Используя инструменты для зачистки проводов, удалите от пяти до семи (5-7) сантиметров внешней оболочки с одного конца телефонного кабеля. Традиционный четырехжильный кабель легко помещается в слот 10-го калибра на стандартном инструменте для зачистки проводов.

Затем поверните стриппер по мере необходимости, чтобы срезать оболочку вокруг кабеля, стараясь не порезать изолированные провода внутри. Снимите отрезанный кусок оболочки с конца телефонного кабеля, чтобы обнажить внутренние провода.

Кроме того, вы можете встретить кабели со шнурами внутри. Тяговый шнур снимает внешнюю оболочку, когда вы тянете его назад. Если это так, удалите только небольшой кусок обшивки с помощью съемника и с помощью натяжного шнура отрежьте пять-семь (5-7) сантиметров. После этого обрежьте обшивку с помощью кусачек или плоскогубцев.

Раскрутите и зачистите отдельные провода

Раскрутите каждый провод внутри телефонного кабеля друг от друга. Снимите примерно сантиметр или два изоляции с отдельных проводов, используя прорезь калибра 20 или 22 на ваших инструментах для зачистки проводов.

В большинстве случаев вам потребуется зачистить только два провода, если вы хотите установить стандартную однолинейную телефонную розетку. Однако вам следует использовать вторую пару кабелей, если вы устанавливаете другую линию, например факсимильную или вторую линию голосового телефона.

Определите провода, которые вы будете использовать

После зачистки каждого провода вам нужно будет определить, какой из них вы будете использовать.

Для старых четырехжильных кабелей:

• Линия 1 (основная телефонная линия): красная и зеленая
• Линия 2 (дополнительная телефонная линия): черный и желтый

Для кабелей Cat-3 или Cat-5:

• Линия 1 (основная телефонная линия): синяя и бело-синяя полоса
• Линия 2 (вторичная линия) : Оранжевая и бело-оранжевая полоса

Установка монтажной пластины

Давайте пока отложим телефонные провода в сторону и установим монтажную пластину телефонного разъема. Для этого снимите крышку телефонного разъема, обнажив монтажную пластину и несколько отверстий для крепежных винтов.

Если телефонные кабели проходят внутри стены, вам необходимо пропустить их через отверстие в монтажной пластине, расположив пластину над отверстием для доступа.

С другой стороны, если ваш телефонный кабель монтируется на поверхность, вам нужно только вставить его через паз сбоку телефонного разъема.

После этого прикрепите пластину к стене, молдингу или другим приспособлениям с помощью отвертки и шурупов для гипсокартона. Вы также можете выбрать шурупы для дерева, в зависимости от типа поверхности стены.

Дополнительно некоторые телефонные розетки имеют самоклеящиеся полоски, которые быстро фиксируют пластину на стене. Но если в вашей телефонной розетке есть отверстия для винтов, электрик Hills District Electrician рекомендует усилить установку винтами.

Подсоедините провода

Подсоедините зачищенные ранее провода от телефонного кабеля к соответствующим винтовым клеммам в телефонной розетке. Используйте соответствующие цветовые комбинации каждого предварительно прикрепленного к нему шнура.

Для старых четырехжильных кабелей:

• Линия 1 (основная телефонная линия): Зеленый провод к зеленой клемме; Красный провод к красной клемме
• Линия 2 (вторичная линия): Желтый провод к желтой клемме; Черный провод к черной клемме

Кабели Cat-3 или Cat-5:

• Линия 1 (основная телефонная линия): синий провод к красной клемме; бело-голубой полосатый провод к зеленой клемме
• Линия 2 (вторичная линия): оранжевый провод к желтой клемме; провод с бело-оранжевой полосой к черной клемме

Чтобы надежно прикрепить каждое соединение проводов, ослабьте винт каждой клеммы с помощью отвертки. С помощью острогубцев оберните оголенный медный конец провода вокруг соответствующего винта по часовой стрелке.

После этого изоляция провода должна соприкасаться с винтовой клеммой, при этом оголенный провод не должен выступать из винта. Если оставить незащищенные медные провода, это приведет к короткому замыканию или помехам, поскольку провода от одной клеммы могут соединиться с другими.

Переустановите крышку

Выполните окончательную проверку и убедитесь, что все плотно и аккуратно. После этого установите на место переднюю крышку монтажной пластины домкрата. В зависимости от вашей тарелки, вы можете закрепить крышку винтом или защелкнуть ее на месте.

Наконец, подключите телефон к разъему, чтобы убедиться, что линия работает и работает нормально.

Заключение

При наличии нужных инструментов, знаний и навыков вам не придется зависеть от дорогостоящих телефонных услуг для расширения доступа к телефонной сети дома. Но если подключение телефонной розетки кажется вам сложной задачей, электрик Hills District  — единственная команда, которая вам понадобится.

Наши электрики 2-го уровня установят и отремонтируют телефонные розетки, перемонтируют телефонные кабели и выполнят аварийный ремонт электрооборудования с максимальным качеством и мастерством.

Честно говоря, мы относимся к вам и вашему имуществу с максимальной заботой и уважением. Мы — команда лицензированных и застрахованных электриков, доступных 24 часа в сутки, 7 дней в неделю, чтобы помочь вам в наиболее удобное время.

Позвоните нам по телефону 02 8378 2838, чтобы назначить встречу, или свяжитесь с нами по электронной почте.

Как подключить телефонный разъем (голосовой или телефонный RJ-11 через RJ-14)

Как подключить телефонный разъем (голосовой или телефонный RJ-11 через RJ-14)

Как подключить телефонный разъем (голосовой или телефонный RJ-11 через RJ-14)

(Схема подключения USOC) Телефонная проводка для телефонной розетки обычно состоит из 1, 2 или 3 пар (2, 4 или 6 проводников). В настоящее время большинство кабелей — это UTP (неэкранированная витая пара). Могут быть случаи, когда вам может понадобиться подключиться к старому «четырехканальному» кабелю или перенести его. На приведенной ниже диаграмме показано преобразование между этими стандартами.

Пара 1 (T1 и R1)

Обычно первичный сигнал набора номера или цепь разговора подключаются к двум центральным контактам (контакты 3 и 4) и представляют собой бело-синюю и сине-белую пару (AKA: T1 и R1 — наконечник 1). и кольцо 1). Стандартный однолинейный телефон получает сигнал набора номера от этих центральных контактов.

Пара 2 (T2 и R2)

Вторичная цепь подключается к двум контактам (контакты 2 и 5) непосредственно сбоку от центральных контактов и представляет собой бело-оранжевую и оранжево-белую пару (AKA: T2 и R2 — наконечник 2 и кольцо 2). В зависимости от приложения вторичная цепь может быть либо второй линией гудка на двухлинейном телефоне, либо цепью данных/управления для телефона с электронным ключом.

Пара 3 (T3 и R3)

Третья цепь подключается к двум контактам (контакты 1 и 6) снаружи и представляет собой бело-зеленую и зелено-белую пару (AKA: T3 и R3 — наконечник 3 и кольцо 3). В зависимости от приложения, третья цепь может быть либо 3-й линией тонального набора на трехлинейном телефоне, либо вспомогательной схемой для телефона с электронным ключом.

ФОН

Наконечник и кольцо

В телефонии термины, обозначающие проводники, составляющие цепь, известны как «наконечник и кольцо». Эти термины восходят к ранним временам телефонии, когда операторы осуществляли телефонные соединения, используя 1/4-дюймовые штекеры для наушников, подобные тем, которые используются сегодня для стереонаушников. В старых системах также был третий провод, который был заземлением. «Наконечник» был наконечником. вилки и было положительной (+) стороной цепи. «Кольцо» представляло собой токопроводящее кольцо сразу за кончиком вилки и было отрицательной (-) стороной цепи. Сразу за кольцом находилась «рукавная «, который был заземлением.

USOC (универсальные коды заказа услуг)

В старые времена телефонии стандарты USOC (произносится как U-sock) использовались для упрощения и стандартизации различных схем проводки для модульных разъемов.

RJ (RJ-11, RJ-45 и т. д.)

Стандарты USOC состояли из множества различных конфигураций зарегистрированных разъемов, которые были сокращены как «RJ» и имели такие обозначения, как RJ-11, RJ-12 и т. д. Сегодня мы все еще относятся к модульным разъемам в обозначениях RJ, но редко используют их для обозначения стандарта проводки, для которого они изначально предназначались. Несмотря на то, что это технически неверно, популярная сегодня терминология для терминов RJ-11, 12 или 14 относится к 6-контактному разъему, а RJ-45 относится к 8-контактному разъему.0007

ТРАПЕЦИОННЫЕ ДОМКРАТЫ

БАЛАНС ОПЛАТЫ $89.99

МОДУЛЬНЫЕ ЗАГЛУШКИ

БАЛАНС ОПЛАТЫ $89.99

БОТИНКИ

БАЛАНС ОПЛАТЫ $890,99

ВНИМАНИЕ

Информация на этой странице является оригинальной статьей, защищенной авторским правом.
