Правила подсоединения люстр к одинарному выключателю

Если разводка в доме сделана по уму, особых проблем с подключением люстры возникать не должно. Тем более, если речь идёт об одноклавишных выключателях – там и запутаться-то не в чем. От такого выключателя идёт два провода, и у большинства однорожковых люстр их столько же. Исключение составляют лишь те, у которых предусмотрено отдельное заземление и светильники с несколькими рожками. В этом случае проводов от светильника к клемме может идти целый пучок.

Содержание статьи

• Меры безопасности при работе
• Подсоединение однорожковой люстры
• Подключение люстры с несколькими рожками

Меры безопасности при работе

Первое правило – не надо заниматься монтажными работами при включенном питании. Необходимо перед началом работ выключить соответствующий тумблер на щитке. Если кто-то может случайно его включить – вывесить табличку с содержанием: «Не включать, работают люди!».

Второе – нужно удостовериться при помощи отвёртки-щупа в том, что на выключатель заведена фаза, а не ноль.  В чём разница? Если вместо фазы подведён ноль, выключатель свои функции выполнять будет, но питание с люстры при отключении света не снимается. Как результат – возможное поражение электрическим током.

Поэтому лучше не рассчитывать на добросовестность тех, кто вёл проводку в помещении – доверяй, но проверяй. Современная общепринятая маркировка проводов обычно такова:

• коричневый – фаза;
• синий – ноль;
• жёлтый с зелёной полосой – заземление (он присутствует не всегда и не везде, а, как правило, в домах новой постройки).

Подсоединение однорожковой люстры

Тут что-то перепутать реально сложно. Если от выключателя идёт два провода, а от люстры – три, то один из них должен использоваться в качестве заземления. По маркировке определяем, какой именно, и просто изолируем либо удаляем его, поскольку он использоваться не будет.

Оставшиеся два провода подключаются при помощи клемм. Скрутки делать нежелательно, они не настолько надёжны.

После подсоединения включается питание на щитке и проверяется работоспособность подключенной люстры. Для этого достаточно щёлкнуть выключателем.

Подключение люстры с несколькими рожками

Процесс не слишком отличается от вышеописанного с однорожковой люстрой за исключением одного нюанса. Здесь производится параллельное подключение нескольких рожков к одному выключателю – при его нажатии они все будут включаться одновременно.

С заземляющим проводом поступаем так же, как было описано выше. А оставшиеся группы объединяем в пучки и подключаем через клеммы к проводам, идущим от выключателя. Чтобы правильно скомпоновать провода в группы, обращаем внимание на цвет их изоляции.

Использование одноклавишного выключателя исключает возможность использования рожков люстры по отдельности и компоновки их в отдельные группы, вне зависимости от их количества. Все они будут работать одновременно.

Как подключить светодиодную люстру | Схемы подключения люстр

Люстра – самый распространенный осветительный прибор, который можно встретить практически в каждом доме. Давайте разберемся, как правильно подключить ее к бытовой электросети.

Виды люстр

По типу конструкции люстры делятся на две разновидности – подвесные и накладные. Первые вешают на специальный монтажный крюк, закрепленный в потолочном перекрытии. Вторые крепятся вплотную к потолку с помощью монтажной планки. Вешать люстры можно как на обычные бетонные, так и на гипсокартонные или натяжные потолки.

Подвесные модели хорошо подходят для комнат с потолками высотой от 2,5 метров. Плафон висит на штанге, шнуре или цепи. Высота конструкции может быть любой. Провода и место их соединения с крюком закрывают декоративной накладкой.

Накладные люстры крепят на металлическую планку, прикрученную к потолку. Пластины бывают прямыми и крестообразными. Корпус осветительного прибора закрепляют на планке, провода прячут под плафон или декоративную накладку.

Схемы подключения люстр

Все люстры, независимо от типа и особенностей конструкции, подключаются одинаково. Существует несколько вариантов подключения. Выбор зависит от количества проводов, которые выходят из светильника и потолка, и типа выключателя (одноклавишный или двухклавишный).

Прежде всего, изучите маркировку проводов на потолке, а еще лучше – протестируйте их с помощью индикаторной отвертки или тестера. На самих люстрах обозначения указаны на клеммной колодке.

• Фазный кабель имеет маркировку L. Он может быть красным, белым или коричневым.
• Нулевой имеет маркировку N и синий или голубой цвет.
• Кабель заземления имеет маркировку PE и обозначается желто-зеленым цветом.

Не забывайте, что все работы с электричеством нужно проводить при обесточенной сети.

Как подключить люстру на два провода

Самый простой вариант, когда на осветительном приборе и потолке находится по два провода. В этом случае определите, где находится фазный и нулевой провода и соедините их пары (фазный с фазным, нулевой с нулевым). Способ подходит для подключения светильников с одной лампочкой к одноклавишному выключателю.

Для люстр с двумя-тремя лампами действия будут иными. Скрутите между собой нулевые провода светильника друг с другом, а затем присоедините их к нулевому проводу, идущему от распределительной коробки на потолке. Затем скрутите фазные кабели прибора и присоедините их к аналогичному, идущему от выключателя.

Как подключить люстру на три провода

Для этой цели вам понадобится двухклавишный выключатель. Вы можете комбинировать количество светодиодных лампочек, горящих одновременно. Сначала разделите кабели люстры на две группы.

Каждая группа должна соединяться с фазой и обе – с нулем. При нажатии на одну клавишу выключателя загорится одна группа ламп, при нажатии на вторую – другая. По этой схеме можно подключить одну, две или три лед-лампочки одновременно.

Подключение с 4 проводами

В некоторых квартирах проводка имеет целых четыре провода. Четвертый – это защитное заземление. Схема работы с четырьмя проводами аналогична схеме с тремя. Сгруппируйте лампы в светильнике по своему усмотрению и подключите прибор, как описано выше.

Если люстра тоже имеет заземление, соедините его с заземлением на потолке. Если же его нет, заземляющий кабель на проводке просто нужно изолировать.

Подключение двух проводов к трем проводам

Бывают случаи, когда люстра имеет два кабеля, а на потолке их три. Получается, что один провод нулевой и два фазных. Изолируйте один фазный кабель и оставьте пару фаза-ноль. А затем соедините обе фазы и оба нуля, как описано в варианте с подключением на два провода.

Как подключить люстру с 3 проводами к одинарному выключателю

Если же на потолке располагается два кабеля, а на светильнике три, применяют другую схему. Нулевые провода соедините друг с другом и подсоедините к нулю на потолке. Точно так же скрепите между собой фазные кабели и подсоедините к фазе, выходящей из потолка.

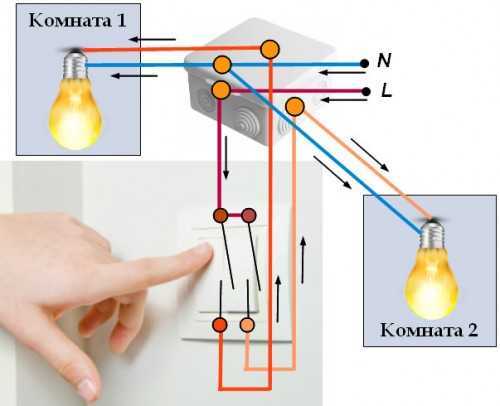

Подключение на два выключателя

При необходимости один осветительный прибор можно подключить к двум выключателям. Такая схема позволяет разделить четыре, пять или шесть ламп в люстре на две группы и включать не все сразу, а поочередно.

Двухфазное устройство предназначено для управления двумя группами лампочек. Их количество в каждой группе может быть любым. Например, вы можете подключить три рожка пятирожковой люстры к одному выключателю, и два – ко второму.

Двойной выключатель – это два одинарных, вмонтированных в один корпус. Схема его подключения мало чем отличается от одинарного. Перед работой ознакомьтесь с расположением контактов устройства. В некоторых моделях на задней части корпуса нарисована схема их расположения.

Двухклавишный выключатель имеет три контакта – ввод и два вывода. Фазный провод подключают к вводу, а вводы управляют группами рожков люстры.

Как монтировать люстру с 3 проводами к одинарному выключателю

Если на светильнике и потолке расположено по три провода, соедините фазу с фазой, ноль с нулем, а заземление с заземлением. Если же на потолке только нулевой и фазный кабель, изолируйте заземляющий провод на люстре, а оставшиеся два скрепите с аналогичными.

Подключение люстр с разным количеством лампочек

Чтобы подключить трехрожковую, четырехрожковую, пятирожковую или даже шестирожковую люстру, разделите лампочки на две группы. Сколько элементов включить в каждую группу решайте сами.

Например, четырехрожковую модель можно поделить надвое или включить в одну группу три лампы, а во второй оставить одну. Если вам нужно неяркое освещение, достаточно включить один рожок. Если потребуется яркий свет, можно включить оставшиеся три лампы.

Найдите два фазных провода. Первый подсоедините к одной группе, второй – к другой. Нулевой кабель соедините с нулем.

Чтобы наглядно ознакомиться с процессом подключения люстры посмотрите это видео:

Как подключить несколько ламп к одному выключателю

Хотите знать, как подключить несколько ламп к одному выключателю? Мы можем помочь вам в этом, но помните, никогда не выполняйте свои электрические работы без квалифицированного электрика.

Как правило, к выключателю можно подключить столько ламп, сколько необходимо. Световые провода будут соединены гирляндой от одного источника света к другому. Имейте в виду, что это будет ограничено 15 амперами тока, которые может обеспечить схема.

Давайте обсудим тему немного дальше, чтобы внести ясность.

Содержание

Как подключить несколько светильников к одному выключателю

Как подключить несколько светильников к одному выключателю — распространенный вопрос. Чтобы установить цепь, вам нужен выключатель для каждого набора огней. Для подключения фонарей можно использовать кабель romex. Каждый свет должен быть подключен к своему горячему и нейтральному проводу. Когда вы подключаете несколько ламп к одному выключателю, вы также должны подключать лампы параллельно. Это известно как «гирляндное подключение», и это отличный способ установить несколько светодиодных ламп.

Подключить несколько светильников к одному выключателю легко и просто. Проводка выполняется путем прокладки двух проводов к каждому месту освещения. Каждый двухжильный кабель подключается к винту в распределительной коробке. Затем вы можете подключить белые провода к белым проводам. Затем вы можете проложить белые провода от каждого места освещения к выключателю. Последний светильник должен иметь одиночный двухжильный кабель.

Если вы хотите подключить несколько светильников к одному выключателю, вы можете использовать провод питания. Этот провод состоит из двух проводов: черного провода, который идет к первому месту освещения, и линии заземления, которая соединяется с винтом внутри распределительной коробки. Затем вам нужно проложить двухжильный кабель к каждому месту освещения. Когда вы закончите, вам нужно будет проложить второй двухжильный кабель к последнему месту освещения.

Сколько лампочек можно поставить на один выключатель?

Сколько ламп можно подключить к одному выключателю, зависит от сечения провода и потребляемой мощности каждого светильника. В потолочных светильниках и лампах используется несколько лампочек, и некоторые из них могут потреблять больше энергии, чем другие. Как правило, для освещения комнаты достаточно 15-20-амперных цепей, а к одному выключателю можно смело подключать от одной до четырнадцати 60-ваттных лампочек. Использование переключателя Home Run позволяет подключить до 180 светодиодов.

Метод хоум-рана является хорошим выбором, если в одной комнате имеется несколько источников света. Вы можете легко отключать и снова подключать различные приборы. Вы можете использовать этот метод для определения пропускной способности цепи, которая определяется количеством приборов, которые вы хотите подключить. Обычная 15-амперная схема может выдерживать до 1500 Вт освещения. Однако, если вы пытаетесь подключить более одного источника света к одному выключателю, вам потребуется схема с большей емкостью для размещения дополнительных нагрузок.

Встраиваемые светодиодные светильники — отличный способ добавить окружающего света, спрятанного за потолком. Но если вы ищете более высококлассный внешний вид, вам нужно будет установить более одного прибора на один и тот же коммутатор. Количество ламп, которые вы можете подключить к одному выключателю, зависит от размеров комнаты, формы, мощности и номинала выключателя. Вы даже можете подключить дымовую сигнализацию и светодиодные фонари.

Как подключить светильники в гирляндную цепь

Если у вас несколько осветительных приборов, вы можете соединить их в гирляндную цепь. Это можно сделать, пропустив провод от одного прибора к другому. У каждого светильника есть горячий провод и нейтральный провод, которые необходимо отсоединить. Если вы используете гирляндное соединение без стен, вы можете подключить провода непосредственно к последнему приспособлению в цепочке. Для этого найдите нагрузку каждой лампы и разделите это число на количество лампочек. Затем оберните провода вокруг каждого винта и затяните их. Кроме того, вы можете использовать пигтейлы для подключения к другим приборам.

Гирляндное подключение светильников — отличный способ добавить встроенное освещение и осветить всю комнату. Использование одного выключателя для нескольких светильников дает вам возможность использовать один и тот же выключатель для всего вашего освещения. Перед тем, как вы гирляндно подключите свои светильники, вы должны отключить все питание в вашей существующей цепи. Убедитесь, что проводка идентична проводке, которая у вас есть в настоящее время. Гирляндное подключение может занять до двух часов.

Добавление более двух источников света в одну цепь возможно, но не рекомендуется. Для того, чтобы гирляндно подключить ваши светильники, вы должны сначала выяснить максимальную силу тока, необходимую для каждого светильника. 20-ваттная нить будет эквивалентна 10,5 гирляндам, соединенным последовательно. Однако это не очень хорошая идея, потому что вы можете получить пожар, если перегрузите переключатель.

Может ли один полюсный выключатель управлять двумя светильниками?

При установке электрической розетки убедитесь, что в этом месте есть электричество. Вы можете сделать это, включив питание в доме. Затем обмотайте винты изолентой. Это защитит от дуг и коротких замыканий. Теперь вы готовы подключить розетку к двум лампочкам. После того, как вы выполнили этот шаг, подключите провода к электрическим коробкам. Затем установите переключатель по часовой стрелке.

Однополюсный выключатель управляет одной розеткой. Обычно используется для включения настольной лампы, когда вы входите в комнату. Двухжильный кабель соединяет SW1 с розеткой. Выключатель имеет две клеммы, одна для горячего, а другая для нейтрали. Черный провод кабеля идет к горячей клемме на розетке. Белый провод кабеля идет к нейтральной клемме.

Однополюсные выключатели используются для управления несколькими светильниками. Кроме того, 3-позиционные и 4-позиционные выключатели используются для управления освещением из разных мест. В доме этот тип обычно устанавливается в одном месте и имеет два провода. Однополюсный выключатель света управляет двумя или более источниками света. Если вы хотите управлять более чем одним светом, используйте четырехпозиционный переключатель. Четырехпозиционный переключатель управляет тремя или четырьмя лампами.

Что такое последовательное подключение?

Гирляндное подключение — это простой способ подключения нескольких осветительных приборов к одному выключателю. Процесс очень похож на гирлянду из ромашек. Каждая лампочка подключена к одной и той же линии и соединена с выключателем соответствующими проводами. Таким образом, все источники света находятся в одной цепи и могут управляться одним и тем же выключателем. Однако шлейфовая проводка не подходит для ламп высокой мощности и должна использоваться только для небольших ламп.

Другим распространенным примером последовательного подключения является производство. Этот метод имеет много преимуществ. Например, на одном производственном участке главный контроллер подключен к двадцати контрольным устройствам. Если бы это было сделано в топологии звезды, то для подключения устройств к главному контроллеру потребовалось бы в двадцать раз больше кабеля. Шлейфовое соединение поддерживает целостность сигнала и поддерживает работоспособность всех учетных записей.

Соединение в виде гирлянды очень мало похоже на цветок ромашки. Вместо этого это тип проводки, который последовательно и непрерывно соединяет несколько устройств. Некоторые электрические розетки соединены в гирляндную цепочку, а другие — в звезду. Этот шаблон используется в последовательной связи. Часто он более гибкий, чем шаблон «звезда», и лучше подходит для высокоскоростной передачи данных.

Как подключить несколько светильников к одной вилке

Если вы думаете об установке более одного светильника, вам может быть интересно, как соединить их все вместе. В этой статье вы узнаете о различных способах подключения нескольких источников света. Во-первых, вы должны отключить электричество в вашем доме. Вы можете сделать это, выключив главный выключатель в стене. Затем следует убедиться, что в цепи нет тока. Наконец, у вас должны быть необходимые инструменты для безопасного одновременного подключения нескольких источников света.

Можно подключить более одного светильника к одной розетке, но вы должны убедиться, что знаете, как правильно подключать 120-вольтовые цепи. Вы не можете просто протянуть провода от одного светильника к другому. Этот тип проводки сложен, и его следует доверить профессионалу. Первым шагом в подключении является отключение автоматического выключателя и проверка соединений с помощью тестера напряжения. Также рекомендуется использовать тестер напряжения, но это не обязательно.

После того, как вы подключили свет, обязательно отключите автоматический выключатель и проверьте провода с помощью тестера напряжения. Если вы используете электрическую розетку для подключения нескольких ламп, вы должны знать, как подключить одну цепь на 120 вольт. Цепь на 120 вольт имеет два токопроводящих кабеля, один черный и один белый. Черный провод передает электричество от источника питания к нагрузке, а белый — обратно к источнику питания.

Как подключить выключатель с несколькими розетками?

Распространенный вопрос: «Как подключить выключатель с несколькими розетками?» Лучший способ убедиться, что ваша проводка максимально эффективна, — это доверить это профессионалу. Если у вас нет опыта установки коммутаторов, это может оказаться непростой задачей. Профессиональный электрик шаг за шагом проведет вас через весь процесс, чтобы вы могли сразу приступить к работе. Но прежде чем начать, важно понимать, что именно вы делаете.

Ответ зависит от количества розеток и конфигурации проводки каждой розетки. Трехпозиционный переключатель будет использовать два провода для управления двумя разными осветительными приборами. Если есть более трех розеток, вам нужно разделить каждую. Для этого вам нужно будет отрезать отрывной плавник от клемм на каждой линии. Затем вам нужно разделить два белых провода. Вы захотите подключить белые к тому же нейтральному проводу.

При установке коммутатора с несколькими розетками вам потребуется установить новую розетку для каждой. Вам понадобится действующий кабель от другого устройства, например панели, для подключения к первой розетке в цепочке. Вам нужно будет подключить второй кабель к следующей розетке в цепочке. После того, как вы выполните эти шаги, у вас будет выключатель, который управляет большинством розеток и источников света.

Почему у моего светильника 3 провода?

Если вам интересно, почему ваш светильник имеет три провода, вы не одиноки. Большинство людей не понимают, что черный и белый провода в их светильниках идут в обратном направлении. Чтобы ваш прибор заработал, вам нужно отключить старый, а затем подключить два новых. Убедитесь, что у вас есть правильная схема подключения для нового прибора, и проверьте соединение между двумя проводами.

Если у вашего светильника три провода, то он, вероятно, не работает должным образом. Причина в том, что выключатель света не заземлен должным образом. Возможно, вы столкнулись с обратной полярностью. Если ваш выключатель питания не заземлен, вы должны использовать электрический тестер. Вы можете купить мультиметр за 5 долларов, который сообщит вам, имеете ли вы дело с обратной полярностью. Как только вы обнаружите проблему, вы можете проверить осветительную арматуру, чтобы убедиться, что это не опасная ситуация.

Обычно у светильника три провода. Один из них — постоянно находящийся под напряжением или черный провод. Другой — коммутируемая нейтраль. Горячий подключается к выключателю, а второй нейтральный. В случае трехпроводного светильника черный и синий провода соединены вместе. Как правило, это заставляет свет работать правильно. Нет ничего необычного в том, чтобы найти один провод, но всегда лучше использовать два, чем один.

Если вы хотите узнать больше о продуктах, которые мы рекомендуем.

Узнайте больше здесь

Как подключить коммутаторы параллельно?

В предыдущем учебном пособии по базовой домашней электропроводке мы узнали, как последовательно подключать однопозиционные выключатели.

Сегодня мы узнаем , как подключить и соединить два выключателя параллельно , чтобы контролировать и управлять одной точкой освещения.

В основном, это предпочтительный метод параллельного подключения однопозиционных переключателей, так как в настоящее время в обычной электропроводке используются параллельные или последовательно-параллельные соединения из-за преимуществ перед последовательным соединением.

• Запись по теме: Как подключить коммутаторы последовательно?

Прежде чем мы углубимся в детали, мы рассмотрим базовую конструкцию и механизм работы одностороннего переключателя , который показан на рисунке ниже: как подключить однопозиционные выключатели параллельно?

Требования:

• Однопозиционные переключатели (SPST = Single Pole Single Through) x 2 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабеля x 5 Нет


Процедура:

Подключите два однопозиционных выключателя, лампочку параллельно к источнику питания, как показано на рис. ниже. Имейте в виду, что один из переключателей S ₁ или S ₂ должен быть замкнут для замыкания цепи.

Если имеется несколько выключателей, подключенных параллельно к электроприборам, например, к световым точкам, один из них должен быть в положении ВКЛ для включения нагрузки. Однако лампочка не погаснет, если вы выключите один из переключателей. Другими словами, все выключатели должны быть замкнуты (положение OFF), чтобы отключить нагрузку от источника питания.

Щелкните изображение, чтобы увеличить его

Цепь замкнется, если один из двух переключателей находится в положении ВКЛ. Другими словами, если один из переключателей замкнут или находится в положении ON, лампочка загорится. То же самое относится и к другим нагрузкам, которые управляются двумя (или более) односторонними переключателями, включенными параллельно.

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Ниже приведены различные положения однопозиционных переключателей и световых точек при параллельном соединении.

Нажмите на изображение, чтобы увеличить

Параллельные переключатели Различные положения переключателей и лампочки

Чтобы получить положение переключения в состоянии ON для лампочки, описанная выше операция аналогична таблице истинности цифрового логического элемента ИЛИ, которая приведена ниже.

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	0 = ВЫКЛ
0 = ВЫКЛ	1 = ВКЛ	1 = ВКЛ
1 = ВКЛ	0 = ВЫКЛ	1 = ВКЛ
1 = ВКЛ	1 = ВКЛ	1 = ВКЛ

Проще говоря, есть четыре положения переключения, и если оба переключателя находятся в положении OFF, лампочка не будет светиться. С другой стороны, если один из переключателей находится в положении ON, в цепи будет течь ток, поскольку цепь ведет себя как замкнутая цепь, поэтому лампочка будет светиться.

Независимо от того, находятся ли все другие подключенные переключатели в положении ВЫКЛ или ВКЛ.

На следующем рисунке показаны все положения переключателей, подключенных параллельно к лампочке. Это ясно показывает, что лампочка горит, когда любой из переключателей находится в положении ON. Если все переключатели находятся в положении OFF, лампочка не будет светиться.

Вот короткая версия видео:

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Полезно знать:

• Выключатели и предохранители должны быть подключены через линию (под напряжением) провод.
• Параллельное подключение является предпочтительным способом подключения бытовых приборов. Вместо этого параллельный или последовательно-параллельный метод подключения более надежен, чем последовательное подключение.
• Для параллельных соединений требуется больше проводов и кабелей.
• Надежный и удобный способ подключения.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Перед обслуживанием, ремонтом или установкой электрооборудования отключите источник питания.
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
• Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем выполнять какие-либо изменения в подключении электропроводки.
