как сделать из пенопласта, фанеры или подручных материалов

Секрет удачной рыбалки во многом зависит не только от выбора места и способа промысла, но и от правильного подбора рыбацкой оснастки и амуниции. Одним из неотъемлемых атрибутов подледного лова является ящик для зимней рыбалки. Рассмотрим, как сделать его своими руками, какие для этого потребуются материалы, нюансы и особенности изготовления.

Содержание:

• Для чего нужен шарабан
• Особенности зимнего ящика
• Размер и компоновка
• Материал для изготовления
• Изготовление своими руками
• org/ListItem»> Чертеж универсального ящика
• Пенопласт
• Деревянные дощечки
• Фанера
• Листы дюралюминия
• Морозильная камера старого холодильника
• Канистра
• Корпус аккумуляторной батареи
• Корпус компьютера
• Труба большого диаметра
• org/ListItem»> Преимущества и недостатки самодельных ящиков

Для чего нужен шарабан

В последние годы многие любители зимнего лова для хранения пойманной рыбы используют корыта. Однако, настоящие ценители подледной рыбалки продолжают отдавать предпочтение ящикам-шарабанам, зачастую изготовленным собственными руками. Это связано с целым рядом плюсов, которыми обладают шарабаны:

1. Сиденье. На ящике можно удобно расположиться над лункой во время лова и не придется брать с собой на лед складные стулья.

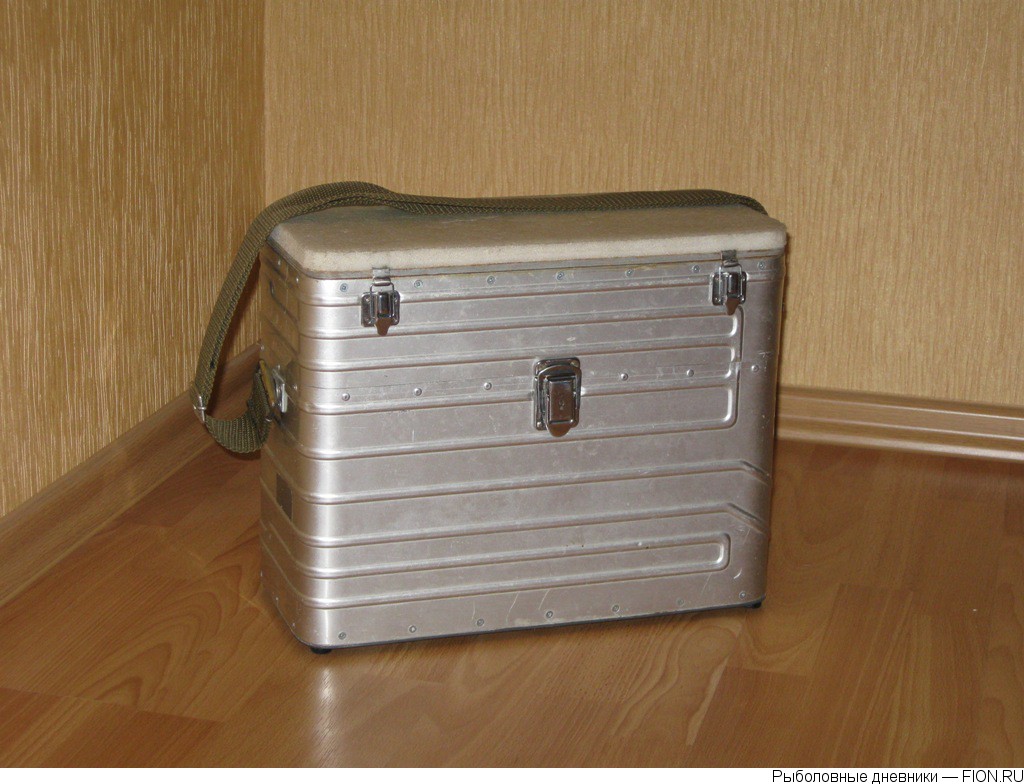

Рыболовный ящик из холодильной камеры

2. Емкость для снастей и рыбацкого снаряжения. Отправляясь на ловлю, сюда можно сложить теплую одежду, снасти, прикормку для рыбы и продукты для себя.
3. Хранилище улова. Основная функция ящика для зимней рыбалки — складирование улова и транспортировка его до дома.
4. В домашних условиях в шарабане можно хранить все рыбацкие приспособления. Так вся имеющаяся в арсенале рыбака оснастка будет находиться в одном месте и всегда под рукой.

В целом использовать шарабан для зимней рыбалки намного удобнее, чем обычный рюкзак.

к содержанию ↑

Особенности зимнего ящика

Рыболовный ящик — вещь довольно функциональная в использовании. Но чтобы он стал по-настоящему удобным в эксплуатации, он должен отвечать ряду требований:

• иметь достаточную вместимость для размещения рыбацкого снаряжения и амуниции, а также богатого улова;
• быть легким, чтобы не создавать излишних неудобств при многокилометровых пеших переходах по льду в поисках рыбных мест;
• по этой же причине шарабан должен иметь удобные крепления;
• служить удобным сиденьем во время подледного лова;
• обладать достаточной прочностью, чтобы выдержать вес рыбака;
• внутреннее пространство должно быть разделено на несколько отсеков для хранения снастей и прочих рыбацких принадлежностей.

Особое внимание следует уделить лямкам для переноски шарабана. Они должны быть прочными и широкими, чтобы нагруженный ящик не резал спину. Неплохо предусмотреть для большего удобства и возможность регулировки лямок по длине. Для этих целей можно приспособить два широких брезентовых или кожаных ремня с застежками.

к содержанию ↑

Размер и компоновка

Размеры и внутренняя компоновка ящика зависят от способа лова и количества снаряжения, которое предполагается в нем хранить. Изнутри шарабан следует разделить на два-три отделения, в которых будут размещены снасти, продукты питания и пойманная рыба. Для рыбаков, занимающихся подледным ловом окуней, под снасти потребуется совсем немного места. В то же время, для зимней ловли белой рыбы потребуется ящик большей величины, способный вместить не только сами снасти, но и прикормку и кормушку.

Для экономии места удочки могут размещаться на внутренней поверхности откидной крышки шарабана, крепясь при помощи резинки. Некоторые модели самодельных рыбацких ящиков имеют внешние крепления-ремни для крупноразмерных принадлежностей: кормушек, черпалок, багориков, буров. Оборудовав снаружи шарабан пристяжными ремнями, можно также крепить к нему тулуп, ватные штаны, валенки. Интересный вариант зимнего ящика — с вырезанным в передней стенке откидным окошком. Оно позволяет незаметно складывать в него улов, не привлекая внимания других рыбаков.

к содержанию ↑

Материал для изготовления

Изготовлен самодельный рыбацкий ящик может быть из самых разных материалов. Главное, чтобы они были достаточно прочны и могли выдержать вес снаряжения, улова и сидящего сверху человека. Все материалы, из которых умельцы мастерят шарабаны, можно разделить на две большие группы.

1. Подручные предметы, изначально имевшие другое предназначение. К ним относятся морозильные камеры, канистры, корпуса от компьютеров и т. д.
2. Строительные материалы. Такие шарабаны изготавливаются «с нуля», из пенопласта, фанеры, жести.

Применение готовых устройств в виде старой камеры холодильника значительно ускоряет процесс изготовления шарабана. Однако, многие рыбаки предпочитают конструировать ящики для зимней рыбалки по собственным чертежам. Так открывается широкий простор для индивидуального творчества. Рыбак, используя листы фанеры, жести или полистирола, способен создать поистине эксклюзивную модель, отвечающую его индивидуальным запросам.

к содержанию ↑

Изготовление своими руками

Насколько сложно и трудоемко будет изготовление рыбацкого шарабана своими руками, зависит от навыков самого домашнего мастера, материала и сложности конструкции. При наличии достаточного количества свободного времени справиться с задачей удается за 1-2 дня.

Чертеж универсального ящика

Чтобы ускорить процесс изготовления и избежать возможных ошибок, рекомендуется изначально составить чертежи будущего ящика. Сделать это можно на простой тетрадной бумаге, или на компьютере при помощи графической программы — например, стандартного Paint.

Схема-чертеж поможет предусмотреть возможные ошибки

Схема будущего ящика должна быть начерчена в масштабе. На ней следует изобразить модель в трех измерениях: сверху, спереди и с торцевой стороны. Чертеж должен отображать все основные размеры ящика — как внешние, так и внутренних отсеков. При составлении плана удастся предусмотреть все потенциальные проблемы и трудности, и заранее найти пути решения их.

к содержанию ↑

Пенопласт

Пенопласт, он же пенополистирол, является очень удобным в обработке материалом, который можно приобрести в любом строительном магазине. Он легок и обладает термоизоляционными качествами. Единственный существенный минус пенопластового ящика, это недостаточная прочность. Поэтому для изготовления шарабана следует брать пенополистирол с самым высоким показателем жесткости — экструдированный пеноплекс. Для ящика средних размеров потребуется приобрести 2-3 листа. Кроме этого, понадобится:

• монтажный клей типа «жидкие гвозди»;
• шарниры для крепления крышки к корпусу шарабана;
• саморезы;
• металлические уголки для наружного крепления стыков отдельных листов;
• ремни для лямок;
• застежки или магнит для фиксации крышки в закрытом положении.

Для сборки конструкции потребуется минимальный набор инструментов: электролобзик или мелкозубчатая пила, шуруповерт (отвертка).

к содержанию ↑

Деревянные дощечки

Из дерева можно сделать прочный и долговечный рыбацкий ящик. Для этого из тонких брусков собирается прямоугольный каркас, который снаружи обшивается дощечками при помощи саморезов. Чтобы конструкция получилась как можно легче, следует выбирать хорошо просушенный пиломатериал. Отлично подойдут рейки-вагонки, стыкуемые друг с другом по принципу шип-паз. Для придания древесине влагостойких свойств, его внешнюю и внутреннюю поверхность лучше обработать водоотталкивающими составами — лаком или олифой. После этого его необходимо тщательно просушить в открытом виде, чтоб химический запах полностью испарился и не впитался пойманной рыбой.

Если у вас или у знакомых после ремонта завалялись обрезки ламината, то ими тоже можно обшить деревянный каркас. Такой ящик будет иметь по-настоящему эксклюзивный вид. Крышку снаружи для удобства сидения на зимнем морозе рекомендуется оббить поролоном, войлоком, а сверху обшить прочной тканью. Изготовление деревянного шарабана не вызовет сложностей у домашнего мастера средней руки, знакомого с азами плотницкого и столярного искусства.

к содержанию ↑

Фанера

Фанера — очень практичный и удобный материал для изготовления рыбацких шарабанов. Для этого нужно взять лист или обрезки подходящего размера толщиной 5-10 мм. Лучше, если это будет влагостойкая или ламинированная фанера. Далее лист раскраивается в соответствии с чертежом на заготовки нужного размера, которые скрепляют между собой. Для этого можно использовать все те же саморезы или столярный клей. Наружную часть крышки, как и у деревянного ящика, следует оббить теплым и мягким материалом для удобства многочасового сидения над лункой.

к содержанию ↑

Листы дюралюминия

Из листов дюралюминия получаются шарабаны, не боящиеся влаги и не подверженные коррозии. Недостаток их — низкая жесткость, поэтому для изготовления дюралюминиевого шарабана предварительно потребуется собрать деревянный каркас. Затем болгаркой или ножницами по металлу вырезаются дюралевые элементы обшивки ящика, которыми он оббивается. Края нарезанных металлических заготовок бывают очень острыми. Поэтому во избежание порезов при эксплуатации ящика, торцы их следует скруглить напильником.

к содержанию ↑

Морозильная камера старого холодильника

Один из старых способов сделать шарабан из подручных материалов — приспособить морозильную камеру от отслужившего свой срок холодильника. В этом случае не потребуется собирать корпус рыбацкого ящика, поскольку он уже полностью готов. К нему останется приделать днище, крышку и лямки. Для подобной конструкции потребуются следующие материалы:

• для корпуса — металлическая морозильная камера, вынутая из старого холодильника;
• фанерный лист для крышки, дна и внутренних перегородок;
• поролон для набивки крышки-сиденья и кожа, дерматин или ткань для его обшивки;
• петли для крепления крышки;
• саморезы.

Поскольку в металлическом ящике рыбацкие принадлежности будут сильно греметь при каждом шаге, неплохо бы обшить его изнутри шумопоглощающим материалом — тканью или специальной пленкой. Металлическая камера ставится вертикально на фанеру и контур ее обводится карандашом — это будут заготовки для днища и крышки. Аккуратно вырезаем их, прикрепляем к камере с двух сторон. Дно прикручиваем наглухо саморезами, а откидную крышку крепим с помощью петель.

к содержанию ↑

Канистра

Еще один быстрый и наименее трудоемкий вариант, это использовать под шарабан старую канистру подходящего объема. Верхняя часть срезается и вместо нее крепится крышка из фанеры или дощечек. Для изготовления ящика можно приспособить как пластиковые, так и жестяные канистры, например, из-под машинного масла. Минус подобного варианта — пластик очень хрупок на морозе и может расколоться от малейшего удара. А канистры из тонкой жести обладают малой жесткостью.

к содержанию ↑

Корпус аккумуляторной батареи

Старую АКБ также переделать в рыбацкий ящик. Здесь, как в случае с морозильной камерой, потребуется небольшая доработка. Чтобы ящик получился достаточно вместительным, необходимо брать большой аккумулятор от грузовой техники. Из батареи потребуется осторожно слить остатки электролита, открутив крышки, после чего проветрить его от паров кислоты.

Далее болгаркой ровно срезается верхняя часть аккумулятора, удаляются свинцовые пластины, а внутренность хорошенько промывается содовым раствором. К получившемуся ящику приделывают лямки, крышку, удаляют при необходимости внутренние перегородки отсеков. В итоге получается достаточно прочный и компактный шарабан, вполне подходящий для зимнего лова окуней или плотвы.

к содержанию ↑

Корпус компьютера

Старый системный блок компьютера можно переделать в ящик для зимней рыбалки путем нехитрых манипуляций. Для этого понадобится:

• два старых системных блока;
• фанерный лист для крышки;
• поролон или войлок, ткань для сиденья;
• ремни для лямок.

Из основного блока удаляют все внутренности, а также снимают верхнюю панель. С запасного блока откручиваются боковые жестяные панели и из них вырезаются обшивки для торцов основного процессора. Обшивка сажается на заклепки или саморезы по металлу. Сверху приделывается фанерная крышка с сиденьем. Минус такой конструкции — недостаточная прочность каркаса, который может не выдержать веса крупного рыбака, и деформироваться под его весом. Поэтому шарабан из компьютера рекомендуется дополнительно усилить изнутри, вставив фанерную перегородку.

к содержанию ↑

Труба большого диаметра

Для рыболовного зимнего ящика можно приспособить кусок пластиковой трубы большого диаметра. Получится вместительный и легкий шарабан, который, правда, не очень удобен для сидения над лункой. Однако, в него могут свободно поместиться рыбачьи снасти, наживка и улов. Идеально для изготовления шарабана подойдет толстостенная труба из ПВХ или полиэтилена диаметром 300-400 мм.

От нее отрезают кусок нужной длины, нижнюю часть глушат фанерным дном, а к противоположному концу прикручивают круглую крышку. Получается ящик вертикальной конструкции наподобие тубуса, который удобно носить за спиной, как рюкзак. Другой вариант — горизонтальный, когда труба глушится с обоих торцов, а в центральной ее части прорезается отверстие для принадлежностей и улова. Носится такой шарабан сбоку, на одном плече.

к содержанию ↑

Самодельные шарабаны обладают целым рядом преимуществ по сравнению с теми, что продаются в специализированных магазинах.

1. Каждый рыбак сможет самостоятельно изготовить такой ящик, который более всего отвечает его потребностям и эстетическим запросам. Это и объем внутреннего пространства, и количество отделений перегородок, и внешний дизайн.
2. Шарабан, сделанный из подручных материалов, обойдется гораздо дешевле фабричного.
3. При необходимости возможна модернизация самодельного ящика, доведение его до настоящего совершенства. Встречаются конструкции с держателями спиннинга, с внешними точками подвеса рыбацких принадлежностей и амуниции и т. д.

Самодельный ящик с мягкой сидушкой

4. Высокая пригодность к ремонту. В случае поломок самодельный шарабан можно починить с минимумом затрат времени и сил.

Недостатки рыбацких ящиков, сделанных своими руками, если таковые выявляются, быстро устраняются путем незначительных переделок и усовершенствования конструкции. Благодаря этому, самодельные модификации шарабанов продолжают сохранять популярность у бывалых рыбаков, несмотря на большое количество заводских моделей, предлагаемых в магазинах.

Ящик для зимней рыбалки своими руками / Клуб рыбака

Опытный рыболов-зимник никогда не посмотрит искоса на товарища по увлечению с самодельным зимним ящиком. От дружеской шутки в стиле “Петрович, Rapala тебе снова отправила на тест новую модель?” — вряд ли удастся увернуться, но после, к самоделке будет обращено самое пристальное внимание. На это есть вполне обоснованные причины. Иначе, как объяснить, что таких ящиков на льду с каждым годом становится все больше.

И дело даже не в экономии, а в простом человеческом удобстве: оптимизация веса, размера, высоты, количества и функционала секций. Магазинный ассортимент не всегда может их удовлетворить. Это сравнимо с ощущениями после ношения костюма, пошитого на заказ: нигде не жмет, длина идеальная, всё по фигуре. К тому же, при наличии “прямых рук”, сделать самодельный ящик совсем несложно. А у настоящего рыбака, как известно, они всегда растут из правильного места.

Из чего можно сделать ящик

Чаще всего самодельный шарабан (рыболовный ящик) изготавливается из легкодоступных материалов: пенопласт, полистирол, фанера, пластик, металл и дерево. Или дорабатываются разные канистры, морозильные ящики и даже чемоданы.

При желании, шарабан можно сделать даже из косметического чемодана жены, предварительно подарив ей новый. Вы удивитесь, но это практически решение “под ключ”. При должной доработке получится весьма любопытная модель: закрыть секции, чтобы ничего не вываливалось, установить внутри поролон для размещения снастей, прикрепить утеплитель для комфортного сидения и сделать держатели для мини-лыж, которые можно легко поставить при необходимости для большей мобильности. Такое, поверьте, на льду не часто встретишь.

Специально для вас, уважаемые читатели, мы подготовили краткую инструкцию из серии “Сделай сам” нескольких моделей шарабанов.

Дешево и удобно! Сделать зимний ящик из полистирола за час

Преимущества этой модели: малый вес, выдерживает нагрузку свыше 100 кг, не накаляется и отлично держит температуру. Можете быть спокойны за продукты, мормыш и мотыль. Благодаря свойствам материала, можно с легкостью воплотить практически любую творческую идею. Высоту и ширину сделайте такую, чтобы вам было комфортно.

Материалы:

Полистирол толщиной 5 см, 2 — 3 листа. Перед закупкой прикиньте сколько конкретно понадобится материала. Ничего страшного, если останется лишнее — всегда можно добавить отсек или использовать его при наружной отделке изделия.

• Клей “Титан” или его аналог — 0.5 л
• Шарниры
• Шурупы
• Лямки
• Уголки для опоры шарабана
• Магнит для фиксации крышки либо другой фиксатор, чтобы иметь возможность закрыть ящик

Инструменты и изготовление

:

Первое, что Вам нужно сделать, это представить визуально ящик вашей мечты. Имеется в виду форма, размеры, количество и расположение секций. Далее рисуете примерный набросок конструкции и приступаете к нарезке материалов. Вооружившись электролобзиком / пилой с мелкими зубьями, отверткой и строительным ножом, можно смело приступать к делу.

Совет: 7 раз отмерить — 1 раз отрезать. Это сэкономит время и материал. Так же обязательно сделайте разделительную стенку внутри ящика, она придаст конструкции дополнительную прочность.

Неизменная “дедовская” классика.

Шарабан из морозильной камеры

“В магазине либо слишком дорого, либо не подходит. Вот я и сделал, простой и легкий ящик под себя из старой морозилки”

Преимущества этой модели: простота изготовления, ведь имея морозильную камеру, ящик уже готов на 70%. Малый вес и габариты позволяют свободно перемещаться по льду на большие расстояния, при этом вы не ощущаете себя ездовой лошадью. Крайне удобен при активной ловле судака на водохранилище.

Материалы:

• Морозильная камера
• Тонкая оцинковка для внутренних перегородок и дна ящика
• Кусок фанеры для крышки
• Утеплитель (пенопласт или пенополиуретан)
• Кусок материи, чтобы обтянуть крышку с утеплителем
• Шарниры
• Алюминиевые заклепки
• Широкая плотная резинка, для крепления снастей под крышкой
• Лямки

Инструменты и изготовление:

Возьмите рулетку и замерьте камеру, чтобы вырезать из оцинковки дно. Его можно прикрепить с помощью алюминиевых заклепок, разумеется, при наличии заклепочника (не обязательно покупать, можно попросить у знакомых на один раз). На эти же заклепки вы можете закрепить внутренние секции, это самый надежный и простой способ. Из куска фанеры (2 см толщиной) сделайте крышку. После набейте на нее утеплитель, предварительно обернутый в непромокаемую и прочную материю. Под крышку можно установить крепления для снастей. Далее устанавливаете лямки и замочек. Не забудьте утеплить ящик изнутри.

Из инструментов понадобится электролобзик или пила, заклепочник, строительный нож, ножницы по металлу и кусачки.

Совет: ящик из морозильной камеры обойдется вам в копейки, если вы позаимствуете недостающий инструмент. Морозилку можно найти в пункте металлоприема.

Шарабан из канистры! Самый быстрый, но не самый надежный вариант

“Сделал за час в гараже как временную замену, до сих пор пользуюсь”

Преимущества этой модели: говорить про надежность здесь будет лишним, однако простота исполнения и дешевизна материалов все же сделали такой шарабан весьма популярным. Он легкий, практичный и вместительный. Однако при сильном морозе может дать трещину и это его единственный минус.

Материалы:

• Канистра большого размера для корпуса ящика
• Канистра маленького размера для секций
• Кусок фанеры для изготовления сиденья
• Утеплитель (пенопласт, пенополиуретан)
• Непромокаемая прочная материя
• Скрепы для строительного степлера
• Шурупы
• Шарниры
• Фанера для укрепления конструкции изнутри и внутренних секций
• Стеклоткань и эпоксидный клей или алюминиевый уголок 4*2 для укрепления краев канистры.

Инструменты и изготовление:

Все предельно просто. Берем большую канистру, определяем высоту будущего ящика и ровно обрезаем. Маленькую канистру разрезаем таким образом, чтобы получилось два боковых накладных кармана. Их можно прикрепить к основной конструкции с помощью строительного степлера.

Крышку лучше сделать из фанеры. Хорошо утеплите ее и оберните прочной тканью. Однако перед ее установкой необходимо закрепить края канистры. Для этого нам понадобится стеклоткань и эпоксидный клей или уголки. Внутри устанавливаем секции из фанеры, помимо своей основной функции они также будут выступать в роли каркаса и дополнительно укрепят конструкцию.

Из инструментов вам понадобится: электролобзик / пила, строительный степлер или его аналог, ножницы, отвертка.

Совет: никогда не забывайте, что эта конструкция может не выдержать сильный мороз и дать трещину в самый неподходящий момент. Попробуйте утеплить шарабан снаружи.

А у вас есть самодельный ящик?

Мы знаем, что настоящий рыболов никогда не сдаст своего клевого места, однако показать свой самодельный шарабан кодекс рыбака не только не запрещает, но и приветствует! Поскольку многие из нас могут модернизировать свои модели или просто-напросто воодушевятся, отложат в сторонку магазинный ящик, и сделают конструкцию под себя!

Оставляйте в комментариях фото своих “крафтовых” зимних ящиков. Пусть эти модели уже здесь есть. Как известно, из одних и тех же материалов можно создать совершенно разные вещи. К тому же, порой какая-то мелочь, какое-то неожиданное решение, может в корне изменить конструкцию и положить начало новой классике!

Как сделать блок питания для подледной рыбалки?

Вы когда-нибудь выходили на лед и мечтали о легком и удобном источнике энергии? Возможно, это поможет вам запитать эхолот или небольшой портативный обогреватель, чтобы согреть убежище.

Знаете ли вы, что можете построить свой собственный универсальный блок питания? Все, что вам нужно, это батарея, какая-то коробка для нее и немного знаний в области электропроводки.

В этой статье мы шаг за шагом объясним процесс.

Содержание

• Как сделать Power Box для подледной рыбалки?
  • Необходимые материалы
  • Шаг 1. Подсоедините батарею
  • Шаг 2. Создайте опору заземления
  • Шаг 3. Прикрепите блок предохранителей
  • Шаг 4. Просверлите отверстия для переключателей и аксессуаров
  • Шаг 5. Подсоедините Главный выключатель
  • Шаг 6: Подключите аксессуары к блоку предохранителей
  • Шаг 7: Повторите процесс для каждого аксессуара
  • Шаг 8: Создайте зарядные контакты
  • Шаг 9: Защитите все
  • Шаг 10: Время выходить на лед

Прежде всего, стоит отметить, что существует множество различных способов сделать блок питания. Типы соединений, которые вы можете добавить, и используемые вами порты/переключатели могут различаться в зависимости от того, что у вас есть.

Для целей этой статьи мы обсудим, как сделать блок питания в соответствии с этим видео:

Как собрать портативный аккумулятор/блок питания 12 В для подледной рыбалки, каякинга или кемпинга.

Посмотрите это видео на YouTube

Эта конкретная сборка включает в себя множество проводных соединений, пайки и сращивания; Другими словами, вы устанавливаете множество связей с нуля. Чтобы узнать, как создать соединения, используемые при сборке этого блока питания, посмотрите это видео:

Как сделать 12-вольтовые соединения для блока питания.

Посмотрите это видео на YouTube

Необходимые материалы

Опять же, существует множество вариантов изготовления блока питания. Вам могут понадобиться различные материалы в зависимости от того, какой тип разъемов вы хотите иметь в блоке питания.

Например, вы можете добавить дополнительные порты USB, светодиодные индикаторы или совершенно другие порты питания, не описанные в этой статье.

Эта конкретная коробка, показанная на видео выше, оснащена светодиодной подсветкой, портом USB, вспомогательной розеткой на 12 В (типа прикуривателя), вольтметром и парой зарядных устройств.

Для сборки этого ящика вам потребуются следующие материалы:

• Пластиковый ящик — аккумуляторный ящик, чехол для скрытого ношения и т. д.
• Блок предохранителей 12 В
• Светодиодные лампы
• Порт USB
• Вспомогательная розетка 12 В
• Вольтметр 12 В
• Провода 12 В 16 калибра (красный и черный)
• Переключатели 12 В
• 1 Гнездовой соединитель 2 В
• Соединительные соединители
• Болты №10
• Обжимной инструмент

Ссылки на покупку каждого из этих предметов включены в описание видео выше.

Шаг 1. Подсоедините батарею

Поместите батарею 12 В внутрь коробки.

Припаяйте дополнительные разъемы к одному красному и одному черному проводу: красный для плюса, черный для минуса.

Поместите эти провода рядом с положительной и отрицательной клеммами аккумулятора, но пока не подключайте их. Если вы это сделаете, батарея будет подавать питание ко всему, к чему прикасаются другие концы проводов, увеличивая риск поражения электрическим током или возникновения искр.

Поместите зарядное устройство в коробку. Подсоедините зарядные кабели к дополнительным разъемам аккумулятора, чтобы при необходимости можно было заряжать аккумулятор.

Шаг 2: Создайте заземляющую стойку

Используйте один крепежный болт #10 для заземляющей стойки.

Просверлите отверстие для болта в удобном месте на вашей коробке — лучшее место, вероятно, будет где-нибудь на нижней стороне крышки. Вверните болт в отверстие, наденьте шайбу и затяните гайкой.

Это будет земля для всех ваших соединений, начиная с самой батареи. Прикрепите кольцевую клемму к свободному концу отрицательного провода аккумулятора и наденьте ее на заземляющий штырь.

Шаг 3. Прикрепите блок предохранителей

Щелкните изображение для получения дополнительной информации

Если у вас много различных портов и переключателей, как в этом блоке, вы, вероятно, не захотите, чтобы все они подключались непосредственно к аккумулятору. . Здесь вступает в действие блок предохранителей.

Питание может идти от аккумулятора к блоку предохранителей, а затем к блоку предохранителей будут подключаться провода к остальным аксессуарам.

Закрепите блок предохранителей внутри коробки; нижняя сторона крышки является наиболее удобным местом. Скорее всего, вам придется закрепить его парой гаек и болтов.

Блок должен находиться в удобном месте для легкого подключения к остальным портам, переключателям и аксессуарам.

Шаг 4. Просверлите отверстия для ваших переключателей и аксессуаров

С помощью кольцевой пилы сделайте отверстия для каждого переключателя и порта, которые вы планируете установить. Отверстия, вероятно, должны быть разных размеров в зависимости от размера каждого переключателя и аксессуара. Поместите их в крышку коробки для быстрого доступа.

Защелкните или привинтите переключатели, вольтметр, USB и дополнительные порты к соответствующим отверстиям, как показано на видео выше.

Просверлите отверстия для маленьких светодиодных фонарей в боковой части крышки, вставьте их и закрепите гайками.

Теперь все готово для подключения к блоку предохранителей и заземляющему контакту.

Шаг 5: Подсоедините главный выключатель

Щелкните изображение для получения дополнительной информации

Возьмите свободный конец положительного провода от аккумулятора и подключите его к клемме питания на главном выключателе.

Создайте трехсторонний разветвитель, как показано в видеороликах выше. Используйте кольцевую клемму и положительный провод для подключения главного выключателя к блоку предохранителей.

В зависимости от типа используемого блока предохранителей вам может понадобиться или не понадобиться подключать его к заземляющему контакту.

Подсоедините два других разъема разветвителя к выходной клемме главного выключателя и положительной клемме вольтметра.

Подсоедините главный выключатель к заземляющему контакту с помощью кольцевой клеммы на конце отрицательного провода. Повторите этот же процесс для заземления вольтметра.

Если у вас есть две или три кольцевых клеммы на заземляющей стойке, закрепите их гайкой, прежде чем добавлять новые.

Все это показано на видео блока питания выше; это отличный учебник, если у вас возникли проблемы с визуализацией процесса из наших письменных инструкций.

Шаг 6. Подсоедините принадлежности к блоку предохранителей

Используйте плюсовой провод с припаянными к концам разъемами, чтобы создать соединения от блока предохранителей к разъему питания на каждом переключателе. Подсоедините положительную линию каждого аксессуара к выходной клемме каждого переключателя.

Выключатель действует как «ручной автоматический выключатель», когда он выключен. Питание по-прежнему будет поступать от блока предохранителей, но не дальше выключателя. Когда переключатель включен, питание будет поступать на аксессуар, завершая поток питания от блока предохранителей.

Подсоедините отрицательную линию каждого аксессуара к заземляющему штырю, закрепив группы из 2 или 3 с помощью гайки.

После подключения каждого аксессуара проверьте переключатели, чтобы убедиться, что на них подается питание, и убедитесь, что все работает правильно.

Шаг 7. Повторите процесс для каждого аксессуара

Вы будете использовать этот же базовый процесс для подключения светодиодных индикаторов, порта USB и вспомогательного порта.

Щелкните изображение для получения дополнительной информации

Используйте положительный провод для подключения блока предохранителей к клемме питания; положительная линия от каждого аксессуара к выходной клемме соответствующего выключателя; и отрицательная линия от каждого аксессуара к заземляющему столбу.

При такой настройке питание должно беспрепятственно проходить от блока предохранителей к каждому выключателю и от выключателя к соответствующему аксессуару.

Для получения более подробной информации о процессе обратитесь к видео с блоком питания выше.

Шаг 8. Создание зарядных столбов

Используйте болты №10 для создания положительных и отрицательных зарядных столбов.

Нажмите на изображение для получения дополнительной информации

Просверлите отверстия в крышке коробки; вкрутите болты в отверстия с нижней стороны крышки так, чтобы они торчали наверху.

Подсоедините положительную линию к одному болту через кольцевую клемму, закрепив ее гайкой и шайбой. Повторите со вторым болтом, только на этот раз используйте отрицательную линию.

Затяните обе стойки гайками на верхней стороне. Подключите положительный провод от блока предохранителей к клемме питания на переключателе, используемом для управления зарядными портами; подключите провод питания к зарядным столбам; затем подключите их к блоку предохранителей и к заземлению, как показано на видео.

Шаг 9: Закрепите все

Закрепите все кольцевые клеммы на заземляющей стойке с помощью барашковой гайки, надежно закрутив ее, но стараясь не затягивать ее слишком сильно.

Убедитесь, что все подключено правильно и все соединения надежны.

Наконец, подключите кабели аккумулятора: красный к положительной клемме, черный к отрицательной.

Включите главный выключатель, проверьте другие выключатели и аксессуары, чтобы убедиться, что все они работают правильно.

Шаг 10: Время выходить на лед

Теперь ваш блок питания готов к использованию.

Вы можете взять его на лед, чтобы запитать эхолоты, фонари, портативные обогреватели, печи и т. д. Подключите телефон к USB-порту или дополнительному порту, и вам не придется беспокоиться о том, что ваш телефон разрядится и вы не сможете зовите на помощь в случае необходимости.

Подключайте аккумулятор к зарядному устройству, когда он не используется, чтобы он был готов к работе в следующий раз, когда вы выйдете на лед.

Блок питания, возможно, не самый важный элемент снаряжения в вашем арсенале для подледной рыбалки, но он, безусловно, облегчит вашу жизнь и обеспечит вас портативным источником легкой энергии.

Как собрать батарейный отсек для подледной рыбалки с литиевыми батареями

Подледная рыбалка может быть увлекательной, а еще лучше с эхолотом, который поможет определить неуловимую рыбу, плавающую подо льдом. Но большинству эхолотов требуется источник питания, который может быть сложно найти, когда вы находитесь посреди озера, если вы не берете с собой источник питания. Аккумулятор для подледной рыбалки — это один из способов питания вашего эхолота в любом месте.

Вот подробное описание того, что такое батарейный блок для зимней рыбалки, как сделать его самостоятельно и как он может использоваться. Итак, приступим.

Содержание

• Что такое батарейный отсек для подледной рыбалки?
• Зачем использовать литиевые батареи при подледной рыбалке
• Как сделать ящик для батарей для подледной рыбалки своими руками
  • Соберите материалы
  • Установите литиевые батареи
  • Подключите эхолот
  • Соберите все вместе
• Сколько стоит собрать батарейный блок для подледной рыбалки своими руками?
• Для чего еще можно использовать батарейный блок для подледной рыбалки?
• Стоит ли тратить время на сборку батареи для подледной рыбалки?

Что такое батарейный отсек для подледной рыбалки?

Батарейный ящик для зимней рыбалки представляет собой закрытый контейнер с усиленной батареей внутри. В этом случае он будет использоваться для вашего эхолота, но потенциально вы можете использовать его для других целей.

Закрытый контейнер, обычно пластиковый, защищает батарею от воды и других опасностей во время транспортировки. Коробка обычно имеет порты для подачи питания от аккумулятора на другие устройства и зарядки аккумулятора.

Почему следует использовать литиевые батареи при подледной рыбалке

Температура является основной проблемой для батарей в ящике для подледной рыбалки, так как мощность всех батарей снижается при работе при более низких температурах. Но по сравнению с емкостью свинцово-кислотных батарей литиевые батареи разряжаются медленнее и могут обеспечивать более высокие ампер-часы. Как показывает этот пример, во многих ситуациях литиевые батареи могут превосходить свинцово-кислотные батареи.

Кроме того, новые литиевые батареи содержат систему управления батареями (BMS), которая останавливает зарядку батареи, когда ее внутренняя температура падает ниже 32 градусов. BMS является преимуществом, поскольку зарядка аккумулятора при отрицательных температурах может привести к необратимому и необратимому повреждению. В конечном счете, батарея без BMS может работать немного дольше при более низких температурах, но вы рискуете навсегда повредить аккумуляторную коробку для зимней рыбалки.

Литиевые батареи с подогревом — еще одна дополнительная функция, заслуживающая внимания. Они используют «запатентованную технологию с низким потреблением энергии, чтобы ваша батарея оставалась теплой и готовой к зарядке». Эта технология особенно полезна при более низких температурах и позволяет литиевой батарее продолжать безопасно работать независимо от ненастной погоды.

Мы рекомендуем нашу литиевую батарею Battle Born 12 В 50 Ач для вашего проекта ящика для подледной рыбалки.

Как собрать аккумуляторный блок для подледной рыбалки своими руками

Хотя вы можете приобрести аккумуляторный блок в Интернете, вы также можете сделать свой собственный аккумуляторный блок для подледной рыбалки. Все, что вам нужно, это несколько материалов, батарея (конечно) и некоторые ноу-хау в области электропроводки.

Соберите материалы

Вот основные компоненты, которые вам понадобятся для сборки ящика для батарей для зимней рыбалки: ящик, аккумулятор, выключатели и основные элементы электропроводки, такие как провода двух цветов и набор электрических разъемов. Контейнер может быть любым, герметичным и с крышкой, которую легко надевать и снимать. Многие люди используют ящики для боеприпасов, потому что они прочные и водонепроницаемые.

Связывающие столбы также полезны, так как они могут заряжать аккумулятор, пока он находится внутри коробки. Вольтметр и порты огорчения также являются отличным дополнением к коробке. Некоторые люди доходят до установки шунта внутри коробки, чтобы точно определить фактический заряд, оставшийся в батарее. Как правило, вы можете найти USB-порты для зарядки и стандартную выходную розетку 12 В (также известную как порт прикуривателя старого автомобиля). Обычно вы можете найти вольтметр, порты USB и выходное гнездо для прикуривателя онлайн в одном устройстве.

Установка литиевых батарей

Установите литиевые батареи в основание ящика для батарей для зимней рыбалки с проводкой в ​​крышке ящика. Эта проводка должна соединять аккумулятор с различными переключателями, портами и индикаторами вне коробки.

Подключить коробку может показаться сложным, но на самом деле это не так. Хороший учебник на YouTube может помочь вам правильно установить проводку. Однако, если вы не уверены в этом шаге, подумайте о привлечении профессионала. Как всегда, вы можете обратиться за помощью к нашей команде Battle Born Batteries.

Также необходимо плотно прикрепить аккумулятор к коробке. Если не подключить аккумулятор к контейнеру, он сдвинется при транспортировке и может повредить проводку. Крепление аккумулятора не должно быть чем-то замысловатым — с этим справится высококачественная липучка.

Подключение эхолота

Лучший способ подсоединить эхолот к коробке — это использовать кабель SAE, который упрощает подключение и отсоединение устройства. Большинство эхолотов имеют совместимый кабельный порт, что упрощает работу.

Этот кабель является отличным вариантом, поскольку вы можете подключить аккумулятор для зарядки с помощью того же кабеля SAE. Кроме того, если вы включаете зажимы, USB-порты или выходную розетку 12 В, вы также можете подключить свой эхолот, используя эти порты.

Соберите все вместе

Сначала просверлите все необходимые отверстия для различных компонентов коробки. Затем, закрепив каждую деталь и поместив батарею в коробку, соедините все части вместе. Базовые знания о проводке будут полезны, но вы также можете найти предварительно подключенные компоненты, если не чувствуете себя уверенно.

Наконец, когда все в коробке и правильно подключено, вы можете зарядить аккумулятор, подключить эхолот и начать наслаждаться новым аккумуляторным блоком для зимней рыбалки.

Сколько стоит собрать батарейный блок для подледной рыбалки своими руками?

Цены на компоненты и общая стоимость могут зависеть от того, какие элементы вы покупаете для сборки коробки и как вы это делаете. В целом, ориентировочная стоимость батарейного отсека для подледной рыбалки колеблется от 60 до 100 долларов, если вы покупаете детали по отдельности и изготавливаете их самостоятельно.

Но есть и такие компании, как Ice Hole Power и Bold North Outdoors, которые продают полные комплекты. Они варьируются от 80 до 250 долларов за комплекты или готовые коробки.

Для чего еще можно использовать батарейный блок для подледной рыбалки?

Аккумулятор для подледной рыбалки можно использовать не только для подледной рыбалки. Вы можете подключить и установить источники света сбоку, чтобы ваш батарейный отсек стал источником света. Эти огни могут даже включать несколько цветов или мигать, что делает их эффективным и захватывающим способом для друзей найти вас в темноте.

Вы также можете использовать множество доступных портов для питания или зарядки многих вещей. Когда вы находитесь вдали от цивилизации, наличие зарядного порта для нескольких инструментов неоценимо.

Стоит ли тратить время на сборку батареи для подледной рыбалки?

При подледной рыбалке полезно иметь эхолот. И наличие света в вашей хижине также может быть роскошью. Если вы можете построить свой собственный батарейный отсек для подледной рыбалки, вы сможете питать как эти предметы, так и многие другие жизненно важные предметы или предметы роскоши.
