ВЫКЛЮЧАТЕЛЬ В ЛЮБОМ МЕСТЕ — БЕЗ ПРОБЛЕМ!!!

Установка дополнительного выключателя — это дело, сопоставимое с небольшим ремонтом на которое мало кто отваживается. И это понятно – кому захочется снова пережить работу штробореза и перфоратора, укладку кабеля, штукатурку и восстановление обоев. Поговорим о решении, которое позволит вам включать свет из любого места без прокладки проводки до выключателя!!!





Когда это пригодится

Для быстрого решения вопроса установки выключателя света идеально подходят дистанционные выключатели, которые все больше набирают свою популярность. Причины вполне понятны – для их установки требуется минимальное количество времени, навыков и инструмента. Они выручат вас во многих ситуациях:



1. Замена выключателей света. Например в старых панельных домах стоят подпотолочные выключатели и приходится либо ставить такие же, либо заново разводить проводку под освещение, со всеми вытекающими.

2. Подключение нового светильника, которому нужен отдельный выключатель.

3. Перестановка на другое место, например после перепланировки выключатели оказались в неудобном месте (за дверью, за шкафом).

4. Установка дополнительного выключателя. Например, когда нужно поставить дополнительный проходной выключатель в коридор или на лестницу, прикроватный в спальне или детской.





Принцип работы дистанционного выключателя





Дистанционный выключатель состоит из двух элементов.



1. Выключатель — выполнен в виде настенного выключатлея, который на первый взгляд не отличить от того, каким вы сейчас пользуетесь. Только этому выключателю не нужны провода и посадочное место. Он плоский и устанавливается на двусторонный скот или небольшие саморезы





Выключатель передает сигнал на блок управления, который получив сигнал от выключателя включает свет. Такой выключатель может быть установлен практически в любом месте. Например, выключатель подсветки мебели на кухне можно расположить на дверце холодильника. Вы конечно улыбнетесь, но именно так сделали несколько моих знакомых, причем не сговариваясь.







2. Блок управления, к которому подключается светильник или нескольких светильников, если они включаются вместе. Как уже говорилось, блок управления включает свет по сигналу от выключателя. Он сравнительно небольших размеров и прекрасно себя чувствет в цоколе люстры, в распаечной коробке, в основании бра или торшера.





Подключение



Подключите питание 220В на вход блока управления, а к выходу подключите прибор(ы) освещения. Для подключения лучше всего воспользоваться быстрозажимными клемниками известных производителей, которые идеально подходят для монтажа освещения жилых и офисных помещений.





Проверьте работоспособность нажав кнопку на блоке управления — светильник должен включиться. Повторное нажатие должно выключить светильник.

Настройка дистанционного выключателя

Настройка блока и выключателя на соместную работу предельно проста – необходимо нажать на кнопку на блоке и держать ее 3 секунды, пока она не начнет мигать. После этого нажмите кнопку на выключателе и устройство готово к работе.

Если вам необходимо чтобы светильник включался с 2х или 3х выключателей, то надо проделать процедуру для всех выключателей. Блок управления запишет коды выключателей себе в память и будет реагировать на их команды.

Надо сказать память блока управления энергонезависимая, то есть если отключат электричество, то коды выключателей останутся в памяти. После подачи электричества все будет работать как прежде.

Установка

Осталость установить выключатель в нужном месте. Выберете подходящий способ крепления в зависимости от поверхности, на которую будет установлен выключатель.





Для большинства гладких поверхностей подходит двусторонний скотч. При установке на ребристую или шершавую поверхность используйте саморезы.





Итого



Используя дистанционные выключатели вы сможете быстро решить массу задач по освещению:



1. подключить подсветкку мебели в гостинной или кухне

2. поставить дополнительный выключатель в коридор

3. переставить выключатель в удобное место

4. сделать включение света из нескольких мест

5. объединить для включения с одного выключателя светильники в разных помещениях (интерьерная подсветка)

6. поставить выключатель бра, торшера, прикроватного светильника

Как установить выключатель света в бане своими руками

Условно всех электриков можно разделить на две большие группы: «бывалые» и «опытные». Бывалые всегда все знают, могут проверять фазу пальцем, их и током не раз «щелкало», они короткие замыкания не раз делали. Для них ПУЭ не указ, они «всех умнее», работают очень быстро и по принципу «и так сойдет». Бывалые могут только увидеть, что что-то не так сделали уже после возникновения неприятных ситуаций.

Опытные никогда не скажут, что они все знают, никогда не стесняются учиться, беспрекословно выполняют правила установки электрического оборудования. Их главное отличие – они не видят уже состоявшуюся проблему, а предвидят возможность ее возникновения и принимают все меры для предупреждения. Мы надеемся, что и вы будете прислушиваться к советам и перейдете в категорию опытных. Даже такое простое, на первый взгляд, дело, как подключение выключателей требует определенных знаний и умения. Для того чтобы уменьшить риски ошибок, нужно поближе познакомиться с выключателями и правилами их монтажа в зависимости от вида.

Как установить выключатель света в бане

Содержание материала

Какие могут быть включатели

Всего есть несколько категорий выключателей, каждая из них имеет свои особенности и может применяться для бань.

Виды выключателей	Описание
Диммеры	Сила тока, подающаяся к лампочке, может плавно регулироваться. Соответственно, плавно регулируется и освещение, экономится электрическая энергия (не всегда, об этом ниже). Регулирование освещения может производиться роликовой ручкой (старые образцы) или сенсорной кнопкой (новые образцы).
Таймеры	Из названия понятно, что выключатели имеют встроенные электронные схемы управления, могут в автоматическом режиме включать/выключать свет по программе, заданной потребителем. Довольно дорогие устройства, но отлично страхуют забывчивых пользователей.
Дистанционные	Работают при мощи пульта удаленного управления. Цена, конечно, немаленькая, но удобства и возможные функции стоят этого.
Клавишные	Самые распространенные и самые универсальные. В банях используются чаще всего. Могут одновременно включать/выключать до четырех осветительных приборов, монтируются с открытой и скрытой проводкой. Простые, безопасные и надежные.

Для скрытой проводки выключатели утапливаются в стену, монтаж происходит в специальных коробках Бермана, над поверхностью стены видны только клавиши.

Внутренний выключатель в коробке Бермана

Для открытой проводки выключатели фиксируются к стене, на поверхности располагаются не только клавиши, но и корпус.

Керамический выключатель с розеткой для открытого крепления

Для влажных помещений применяются включатели с классом защиты корпуса не менее IP 34.

Классификация

Технология подключения всех типов не особо отличается, рассмотрим правила подключения наиболее используемых вариантов выключателей. Исходные данные – вся электрическая проводка сделана с учетом ПУЭ.

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК. ПУЭ. Издание седьмое. Файл для скачивания

ПУЭ 7.71

Цены на выключатели света

выключатель света

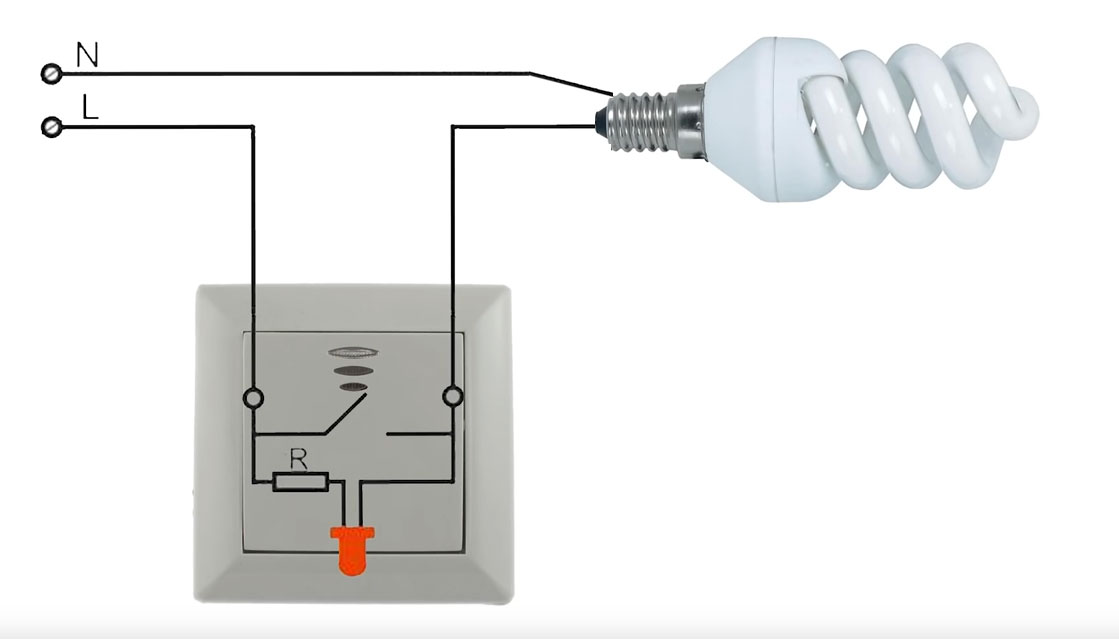

Как устанавливать одноклавишный выключатель скрытой проводки с подсветкой

Выключатель одноклавишный проходной с подсветкой

Очень важно. Всегда и во всех случаях перед началом любых работ с электропроводкой выключайте главный разъединитель на входном распределительном щитке. И еще очень важно – не ленитесь во время производства работ повесить на щиток предупреждение, что ведется монтаж электропроводки. Это предотвратит случайное включение питания третьими лицами. Такие действия спасли не одну жизнь, правила техники безопасности написаны чьими-то несчастными случаями.

Как выключить свет

Шаг 1. Снимите крышку выключателя, если у вас на клавише есть подсветка – она должна гореть в выключенном положении и гаснуть во включенном. Клавиши во включенном положении должны находиться вверху. Некоторые производители делают положение клавиши наоборот, внизу включается, вверху выключается. Это не проблема, переверните выключатель на 180° и все будет нормально. Это небольшое нарушение ПУЭ, правила гласят, что подвод питания к любому электрическому прибору всегда должен быть снизу. Мы считаем, что пусть уж так, чем клавиши будут включаться в обратную сторону. Но еще лучше – не покупайте такие выключатели.

Ножом или отверткой поддеть клавишу и отделить от выключателя. Зачастую клавиша крепится к корпусу особой прижимной пластинкой, которую также необходимо извлечь

Выключатель с подсветкой без крышки

Шаг 2. Проверьте работоспособность выключателя. Лучше это делать еще до установки, чем уже после подключения проводов и подачи тока. Для проверки нужно иметь тестер или сделать обыкновенную контрольку из пальчиковой батарейки и маленькой лампочки. Если вы не знаете, как ее делать – не беритесь за монтаж электрической проводки.

Индикаторные отвертки-тестеры

Тестером проверить устройство не сложно. Переключите тестер в положение «сопротивление», присоедините два контакта к клеммам выключателя и несколько раз включите/выключите его. Тестер должен показывать то короткое замыкание, то разрыв цепи. Таким образом, кстати, проверяется в каком положении клавиши (верхнем или нижнем) будет включаться осветительный прибор. Обращайте на это внимание, чтобы потом не пришлось переворачивать выключатель вверх ногами.

Правила использования отвертки-тестера

Шаг 3. Отпустите зажимные болты клеммников. Подсоедините на вход подводящий провод, помните, что это должна быть фаза, а не ноль. Известные производители светодиоды подключают сразу, китайские и турецкие «мастера» оставляют эту операцию нам. Следовательно, к входной клемме присоедините и один из проводов светодиода, какой именно – не имеет значения.

Защитную изоляцию можно снимать ножом. Не пользуйтесь острым ножом, не надрезайте провод, во время изгиба он в месте надреза может сломаться. Если провод в коробке имеет запас по длине, то проблем не будет, можно еще раз зачищать. Если длина провода сделана «впритык», придется его удлинять, а это делать нежелательно.

Снимаем изоляцию

Еще один способ легко убрать изоляцию – нагреть конец провода зажигалкой и быстро кончиками пальцев снять мягкое покрытие.

Вставляем подводящий провод и провод от светодиода

Шаг 4. Хорошо затяните болтик на клемме, проверьте надежность соединения, попробуйте с достаточным усилием вырвать провод. Если вам это удалось – повторите присоединение сначала, только более внимательно.

[adrotate group=»5″]

Затягиваем болтик

Шаг 5. Провод, который идет на лампочку, присоедините ко второй клемме, сюда же нужно «впихнуть» второй провод от светодиода. Затяните болтик и таким же способом проверьте прочность зажатия контактов.

Важно. Как правило, диаметр силового проводя значительно больше, чем диаметр провода светодиода. Во время их совместного соединения зажим упирается только в большой провод, маленький остается не зажатым. Чтобы устранить эту проблему нужно проводок от светодиода несколько раз обернуть вокруг большого. В этом случае пластина клеммы будет зажимать оба провода одновременно и надежно.

Вставляем оставшиеся провода в клемму

Шаг 6. Вставьте корпус выключателя в коробку Бермана и надежно ее зафиксируйте. Верхняя плоскость коробки должны находиться в одной плоскости со стеной. Корпус фиксируется специальными отжимными распорками, лапы разводятся болтиками, установленными с двух сторон выключателя.

Фиксация корпуса выключателя

Шаг 7. Проверьте надежность фиксации корпуса в коробке, все нормально – закрывайте его крышкой с клавишей.

Вставляем светодиод, закрепляем корпус, вставляем клавишу выключателя

На фото крепления выключателя скрытой проводки

Настоятельно рекомендуем сделать так, чтобы провод под напряжением соединялся с нижним (недоступным) контактом патрона. Это будет служить дополнительной защитой от поражения электрическим током во время замены лампочки при включенном выключателе.

Видео – Подключение одноклавишного выключателя скрытой проводки

В случае скрытой проводки коробка Бермана для включателя со всеми проводами уже должна быть установленной в стене. Если ее нет, а со стены точат только провода – проблема, придется делать лишнюю работу. Как ее устанавливать?

Цены на индукционные отвертки-тестеры

отвертка-тестер

Установка коробки Бермана

Шаг 1. Откройте кабели скрытой проводки примерно по 10 сантиметров с каждой стороны коробки. Очень осторожно снимайте штукатурку с кабеля. Мы не советуем пользоваться болгаркой, лучше осторожно работать зубилом.

Шаг 2. Разметьте и сделайте отверстие под коробку. Можно вручную, а можно и при помощи дрели со специальной алмазной насадкой. Второй вариант для профессионалов, а любителям придется долбить стену зубилом. Размеры отверстия должны быть на 1÷2 сантиметра больше коробки.

Установка коробки Бермана в стену

Разметка и сверление отверстия

Шаг 3. Вставьте коробку в подготовленное отверстие, проверьте ее положение. Все нормально – затягивайте провода вовнутрь.

Провода в отверстии

Шаг 4. Гипсом закрепите коробку в отверстии, еще раз проверьте ее положение. Одновременно сделайте канавки под кабели. Подождите, пока гипс или алебастр схватится и продолжайте монтаж.

Протягивание провода и крепление коробки

Подрозетник установлен, алебастр застыл

Сразу скажем, что такая ситуация не должна встречаться в принципе, только откровенный халтурщик может себе позволить не устанавливать коробки по время монтажа скрытой проводки.

Цены на подрозетник

подрозетник

Как устанавливать спаренный выключатель скрытой проводки

Двухклавишные включатели также могут иметь диоды, облегчающие включение света в темной комнате. Размеры корпуса и коробки Бермана стандартные, выключатель может устанавливаться в одинаковые по диаметру отверстия в стенах с одноклавишным.

Выключатель двухклавишный проходной с подсветкой

Схема двойного выключателя на две лампочки

Выключатели с подсветкой

Шаг 1. Распакуйте включатель, снимите переднюю крышку с клавишами. В большинстве моделей она крепится к корпусу защелками, снимается после незначительного усилия на отрыв.

Подденьте клавиши отверткой и снимите их

Большинство деталей выключателя из пластика, не применяйте к ним больших усилий, если что-то не отсоединяется – ищите причину, а не решайте проблему за счет физической силы. Клавиши можно снять ножом или отверткой, поддев их со свободной стороны.

Разобранный выключатель (в данном случае без подсветки)

Шаг 2. Снимите пластиковую сердцевину выключателя. Она есть не у всех моделях включателей и служит для дополнительной защиты пользователей от поражения током. На корпусе снизу есть один контакт с зажимной клеммой и одно незанятое отверстие. Это отверстие чисто технологическое, используется во время изготовления других типов выключателей в стандартном корпусе. С другой стороны корпуса есть два контакта, по одному к каждой клавише.

[adrotate group=»5″]

Шаг 3. Присоедините входящий фазовый провод синего цвета к выключателю с той стороны, где есть только одна клемма. Внутренние соединения подадут ток сразу к двум клавишам.

Шаг 4. Двумя бесконтактными индикаторами определите правильное положение клавиш. По стандартам все коммутаторы должны включать потребители тока в верхнем положении клавиш. Один индикатор замкните на вход клавиши, а второй на выход, пробуйте их включать/выключать. В том положении, в котором лампочка индикатора загорелась. Прибор пропускает ток – запомните положение клавиш и во время установки выключателя в коробку соблюдайте правильное пространственное положение.

Схема подключения двухклавишного выключателя

Шаг 5. Прикручивайте провода коробки к выключателю. Синий фазный со стороны одного клеммника, два других со стороны двух клеммников. Вставьте корпус выключателя в коробку, винтами зафиксируйте его положение, установите на место подрешетник, пластиковую сердцевину и две клавиши.

Подключение проводов

Шаг 6. Соедините провода в монтажной коробке. Принцип соединения такой же, как и для одноклавишного выключателя. Разница только в том, что на выходе будет, кроме фазного, два провода к каждому осветительному прибору по отдельности. Надежно заизолируйте провода и разведите их по разным углам монтажной коробки.

Соединение проводов в коробке

Шаг 7. Проверьте соединения при включенном и выключенном положении клавиш, все нормально – можете подавать питание.

Видео – Подключение спаренного выключателя скрытой проводки

Установка водозащищенного выключателя открытой проводки

Установка водозащищенного выключателя открытой проводки

Такого типа включатели чаще всего применяются в банях из сруба или оцилиндрованного бревна. Могут иметь различные модификации, но алгоритм монтажа для всех типов остается одинаковым.

Внешняя проводка и выключатель

Шаг 1. Плоской отверткой или ножом подденьте клавишу сбоку и снимите ее. Она держится на пластиковых защелках, не прилагайте больших усилий, клавиша должна сниматься легко. Пластиковая крышка крепится к корпусу винтами, открутите их и снимите крышку.

Снимаем крышку

Снимаем крышку от корпуса

Шаг 2. Извлеките механизм выключателя и монтажные мембраны для герметизации входа/выхода электрических кабелей. Мембраны вставлены в направляющие корпуса и легко вынимаются.

Шаг 3. Точно разметьте положение корпуса выключателя на стене. Для гарантии можете воспользоваться уровнем.

Делаем разметку на стене

Стенка корпуса имеет специальные отверстия для крепления саморезов, с их помощью крепится выключатель. Бывают случаи, когда стандартные отверстия по каким-то причинам нельзя использовать – или именно в этих местах трещины на стене, или в этих местах декоративные элементы оформления стены – не имеет значения. Возникла такая ситуация – не расстраивайтесь, кончиком ножа аккуратно проделайте новые отверстия в подходящих местах. Закрепите корпус на несущей поверхности.

Крепим корпус

Шаг 4. Подвод кабеля осуществляется через защитную мембрану. Проткните ее отверткой и проденьте в отверстие кабель. Если диаметр кабеля намного больше, чем сделанное отверстие, отрежьте острым ножом верхний выступ мембраны. Производители специально делают ее с выступами различных диаметров, это не только облегчает процесс монтажа, но и повышает герметичность. Имейте в виду, что для повышения универсальности установки выключателя он имеет две мембраны – по одной с каждой противоположной стороны. Вам для подключения освещения понадобится лишь одна, вторую не трогайте, пусть остается целой.

Вывод кабеля через мембрану

Установка мембраны в корпус

Шаг 5. Подключите провода к клеммам выключателя согласно вышеописанным способам. Защитные выключатели наружной установки также могут иметь несколько клавиш, что позволяет с одного устройства управлять несколькими осветительными приборами.

Подключение проводов выключателя

Шаг 6. Проверьте надежность соединения проводов, попробуйте их вытянуть. Еще раз подтяните болтики фиксации. Все в порядке – вставляйте механизм включателя в корпус, закрывайте крышкой и ставьте на место клавишу.

Сборка корпуса

Внимательно прикручивайте крышку выключателя, по всему периметру она имеет уплотнитель. Следите, чтобы он лег на свое посадочное место без загибов. Некоторые современные модели влагозащитных выключателей предоставляют возможность самостоятельной установки светодиодной лампы, для этого на корпусе предусмотрено посадочное гнездо для лампочки, а клавиша имеет прозрачные углы, которые хорошо видно в темное время суток. Светодиод можно приобрести магазине самостоятельно, как его подключать мы описывали выше.

Видео – Установка водозащитного выключателя открытой проводки

[adrotate group=»5″]

Мы рассказали, как подключаются наиболее простые и наиболее распространенные виды выключателей, несколько слов нужно сказать и о других типах, более сложных и более функциональных.

Подключение диммеров

Подключение диммеров

Схема подключения диммера

Для начала нужно знать, что не все диммеры экономят электрическую энергию, об этом умалчивают производители. Есть реостатные диммеры, регулирование силы тока происходит за счет реостата, он бете на себя часть силы тока, на осветительный прибор поступает ток меньшего номинала. Да, сила освещения регулируется, но не за счет общего уменьшения потребления энергии, а за счет ее перераспределения между двумя потребителями – лампочкой и реостатом. Стоит ли платить лишние деньги за такой «экономный» включатель – решайте сами.

Реостатный диммер

Энергию позволяют экономить только электронные диммеры, они состоят из полупроводниковых симисторов и динисторов, регулирование силы тока происходит за счет ступенчатой отсечки фазы. Эти включатели экономят энергию.

Важно. Если обыкновенные выключатели не имеют классификации по мощности, то у диммеров она есть. Мощность выключателя указывается на корпусе, она подбирается с учетом общей мощности всех потребителей, подключенных к устройству. Как и всегда, настоятельно советуем приобретать диммеры с запасом по мощности.

Электронный диммер

Электрическая схема подключения диммеров не отличается от электрической схемы подключения обыкновенных выключателей.

Монтаж диммера

Подключение таймеров

Существует большой ассортимент таймеров, позволяющих производить настройки включения/выключения света с различным интервалом времени. Для бани стоит приобретать наиболее дешевые модели, это не то помещение, которым пользуются ежедневно.

Важно. Таймеры имеют довольно сложную электронную начинку, которая крайне негативно реагирует на повышение температуры и влажности. Светильники, подключенные к ним, могут устанавливаться в любых помещениях, а сам выключатель следует монтировать только в комнате отдыха.

Выключатель таймер

Подключение электрических кабелей производится по обычной схеме, фаза обязательно должна идти через клавишу. Но есть и одна существенная особенность – к выключателю должны подводиться и фаза, и ноль. Электронная начинка не будет работать без автономной электрической цепи, причем она должна быть в постоянно замкнутом состоянии.

Каждый выключатель таймер рассчитан на максимальную мощность потребителей тока, ее следует учитывать во время выбора конкретной модели. Еще одно предупреждение. Электронная начинка таймера очень чувствительна к перепадам напряжение, это может вызывать не только сбои в произведенных настройках функционирования, но и ставать причиной полного выхода и строя электронных микрочипов.

Цены на диммер

диммер

Подключение дистанционных выключателей

Сложные электронные устройства, использование для бань не всегда оправданно. Но те владельцы, которые желают создавать для себя максимально комфортные условия, их устанавливают. Положительный момент – возможность не вставая с места управлять освещением всех помещений бани. Недостаток – высокая стоимость. К одному выключателю могут подключаться несколько потребителей электрической энергии. Боятся высокой температуры и повышенной влажности. В коробке должна быть фаза и ноль, микросхемы должны быть постоянно запитанными к сети.

Видео – Дистанционный выключатель света с пультом Сапфир-2503

Практические советы

Удар током – это не удар молотком по пальцу, не относитесь пренебрежительно к существующим правилам и технике безопасности. Если вы не уверены в добросовестности или квалификации электрика, делавшего разводку, то настоятельно рекомендуем проверить соединения в монтажной коробке для разводки.

Помните о технике безопасности

В коробке одноклавишного выключателя должно быть две жилы – синяя под ноль и коричневая (или иного цвета) под фазу.

Соединение проводов

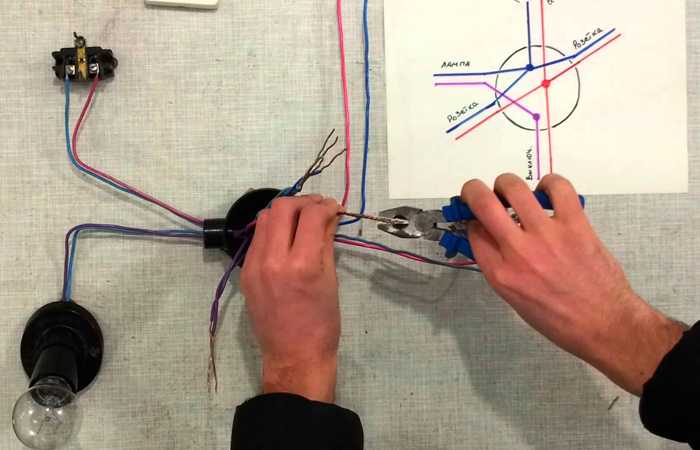

Соединение проводов в распределительной коробке

В распределительной коробке должен быть кабель с общего щитка. К синему (нулевому) проводу должен быть присоединен провод, идущий к осветительному прибору, фазный провод нужно присоединить к фазному проводу, идущему к выключателю. С выключателя другой провод возвращается в монтажную коробку и там соединяется с проводом, идущим к осветительному прибору.

Схема соединения контактов одноклавишного выключателя в монтажной коробке

Для двухклавишного выключателя разводка иная. Кабель выхода на осветительный прибор должен иметь три жилы: одну синюю фазную и две без напряжения. Фазный провод трехжильным кабелем должен подаваться к двухклавишному выключателю и подключаться к общему вводу для двух клавиш. На выходе каждой клавиши есть отдельные провода, которые далее соединяются в монтажной коробке с проводами кабеля светильников.

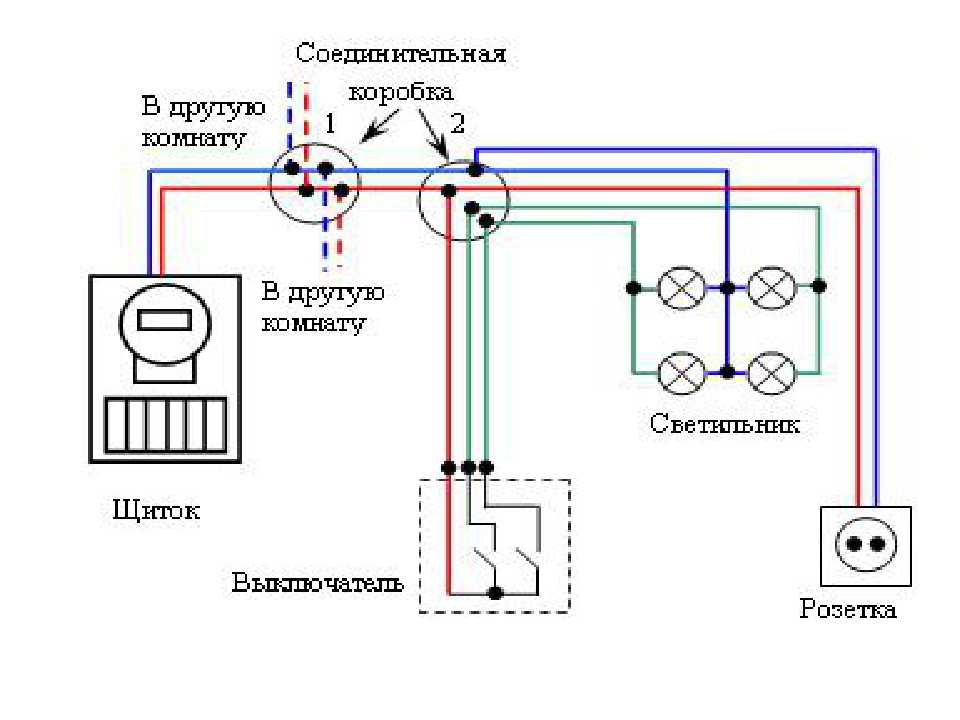

Принципиальная схема подключения обыкновенного и спаренного выключателей

Соединение кабелей в монтажной коробке можно делать обыкновенной скруткой или с помощью специальных клеммников. Если вы делаете скрутку, то тщательно их изолируйте и разводите фазные и нулевые провода по разным углам коробки. Никогда не соединяйте между собой медные и алюминиевые провода, такое соединение быстро окисляется, перегревается и перегорает. Это, если вам повезет, если не повезет, то возможно загорание бани.

Распределительные коробки должны располагаться над выключателями, это стандартное требование. Такое расположение позволяет быстро находить нужные провода в случае возникновения проблем с электрическими потребителями.

[adrotate group=»5″]

Электропроводка, местоположение выключателей, розеток, распределительных коробок

Очень важно. Не забывайте перед работой с электрооборудованием проверять отсутствие напряжения даже после отключения автомата. Бывают случаи, когда разъединитель щелкнет (такой звук издается при его отключении), а цепь не прерывается. Чтобы избежать несчастного случая после выключения арматуры на щитке дополнительно проверяйте надежность ее срабатывания индикатором или тестером.

Tinkering Project: самодельные переключатели | Эксплораториум

Изучите проводимость повседневных материалов, чтобы создать самодельные переключатели, которые управляют различными выходами и усложняют более крупные проекты.

Поделитесь с нами тем, что вы создаете и пробуйте, используя хэштег #HomemadeSwitches.

---

Материалы

Что вас окружает? Исследуйте материальность, собирая интересные проводящие предметы, чтобы делать восхитительные переключатели. Объедините их с ремесленными материалами, чтобы персонализировать свои проекты и добавить им индивидуальности и причудливости.

Вот некоторые материалы, о которых следует помнить, когда вы собираете свой набор материалов:

☐  Проводящие материалы : алюминиевая фольга, графитные карандаши, электрический провод, медная проволока, медная лента, кухонная утварь, металлическая пружина, крышки от горшков, стальные шарикоподшипники, пластилин Play-Doh.

☐ Материалы для рукоделия : прищепки, цветная бумага, пенопласт, перья, воздушные шары, вторсырье.

☐ Электронные компоненты* : аккумуляторы, различные выходы (двигатели, фонари, зуммеры), мультиметр, зажимы типа «крокодил».

* См. Печатные платы, чтобы узнать, как сделать наши аккумуляторные блоки и выходные блоки.

Начало работы

Начните свои первоначальные исследования, создав схему с помощью простого переключателя. Обычно он состоит из трех частей: источника питания (например, аккумуляторной батареи), выхода (например, лампочки или светодиода) и переключателя. Мы рекомендуем начать с алюминиевой фольги, потому что с ней легко манипулировать, а провода с зажимами типа «крокодил» — отличный способ построить соединения между компонентами.

---

Различные типы переключателей

Пончиковый переключатель

Вы можете сделать простой кнопочный переключатель из двух кусков алюминиевой фольги, разделенных «бубликом» из пенопласта. Пена удерживает кусочки друг от друга, пока вы не нажмете на центр верхнего куска фольги, чтобы соединить два листа и замкнуть цепь.

Переключатель прищепки

В зависимости от того, где вы поместите проводящий материал, прищепки могут создавать переключатели, которые всегда включены или выключены.

Перьевой переключатель

Переключатели могут быть разных форм, включая этот перьевой переключатель! Когда пружина, удерживающая перо, соприкасается с медной трубкой, она на мгновение замыкает цепь.

---

Игра с причиной и следствием

Самодельные переключатели могут добавить волшебства и напряжения в цепную реакцию. Они помогают поддерживать импульс и создают вариации в машине. Поэкспериментируйте со своим переключателем и поэкспериментируйте с добавлением другого элемента. Как бы вы расширили цепную реакцию слева?

Теннисный мяч катится и сбивает блок, который завершает переключение и вращает аквариум, а затем…

---

Программируемый свет

Этот уникальный переключатель, встроенный в коробку Light Play, использует медленно вращающийся двигатель для включения и выключения света. Обратите внимание на крошечный шарик под вращающейся платформой. Когда он касается блока слева, он мгновенно замыкает цепь. Этот шаблон включения и выключения делает простую аналоговую программу, и все это достигается с помощью повседневных материалов!

---

Ресурсы

Тайная жизнь компонентов: переключатели

Давний сотрудник Тим Ханкин — инженер, карикатурист и великолепный рассказчик. В своей серии YouTube «Тайная жизнь компонентов» он распаковывает наиболее часто используемые материалы для изготовления и ремонта. Посмотрите это 30-минутное видео, в котором он раскрывает секрет жизни переключателей.

Сопутствующая деятельность

---

Показания

Руководство по использованию самодельных переключателей

Наш PDF-файл о самодельных переключателях предлагает печатный способ поделиться идеями, связанными с этим занятием.

Мини-ноутбук инженера: Sensor Projects by Forrest M Mims III

Нам нравится эстетика и содержание книг Мимса. Его книги, широко продаваемые в RadioShack, были нарисованы и написаны от руки. Мимс занимается наукой-любителем, и его подробные объяснения оставляют у читателей ощущение возможности самостоятельно опробовать схемы.

---

Эксплораториум Экспонаты

Схемный верстак

Среди других галерей электричества и магнетизма в Exploratorium живет практический подход к изучению схем с использованием повседневных материалов. Узнайте больше о выставке Circuit Workbench.

---

Сообщения в блоге

Видео о самодельных переключателях

Самодельные переключатели в школе после школы

Как установить диммер — освещение своими руками

Как установить диммер за несколько простых шагов

Привет, самодельщики! Поговорим о диммерах. Помимо потрясающего стиля и возможностей создания настроения, переход на диммерный выключатель — отличный способ сэкономить энергию и продлить срок службы ваших лампочек. Кроме того, диммерные выключатели позволяют вам получить именно то освещение, которое вы хотите для своего помещения, позволяя вам регулировать атмосферу по своему усмотрению.

Вам может быть интересно узнать, можно ли установить диммер самостоятельно, и ответ — да! Следуйте инструкциям, и мы ответим на некоторые из наиболее распространенных вопросов о диммерных переключателях и предоставим пошаговые инструкции по установке.



Выбор правильного переключателя

Прежде всего, нам нужно убедиться, что вы выбрали правильный переключатель.

Какой выключатель вам понадобится — с нейтральным проводом или без нейтрального провода — зависит от того, есть ли в вашем доме нейтральная проводка. Чтобы получить представление, проверьте, в каком году был построен ваш дом. Если он был построен в середине 1980-х годов или позже, вероятно, у него есть нейтральные провода. Дома, построенные ранее, обычно не имеют нейтральных проводов, а это означает, что вам понадобится выключатель без нейтрального провода.

Если вы не уверены, есть ли у вас нейтральная проводка или нет, вы можете проверить распределительную коробку на задней стороне выключателя света в вашем доме, выполнив следующие действия:

Примечание: Вам потребуется плоская отвертка.

1.) Отключите питание выключателя, который вы заменяете.

2.) Подтвердите отсутствие питания в цепи, включив и выключив переключатель.

3.) Снимите настенную панель существующего выключателя, отвинтив ее.

4.) Отвинтите существующий выключатель от распределительной коробки и медленно вытащите его из стены.

5.) Не отсоединяйте провода от выключателя. Сфотографируйте проводку для справки.

6.) Если вы видите белый провод или их группу, значит у вас в доме нулевой провод. Вы должны увидеть четыре провода, подключенные к существующему коммутатору.

• Черный/красный провод (нагрузка) — этот провод обычно черного/красного цвета. Он идет от одного терминала на вашем существующем выключателе к вашему светильнику.
• Черный провод (линия) — этот провод выходит из распределительной коробки и подключается к клемме существующего выключателя.
• Белый провод (нейтральный) — Этот провод обычно белого цвета и соединяет нейтральные провода вашего светильника, распределительной коробки и существующего выключателя.
• Зеленый или медный провод (заземление) — Этот провод обычно зеленого цвета или медный. Он выходит из вашей распределительной коробки и подключается к клемме на коммутаторе. В старых домах этого может не быть.

7.) Если к существующему выключателю не подключены белые провода, они могут быть стянуты в жгут в задней части распределительной коробки. Попробуйте вытащить провода сзади и посмотреть, не найдете ли вы пучок белых проводов. Это ваши нейтральные провода.

8.) Поместите переключатель обратно в соединительную коробку и закрепите все винты. Убедитесь, что все провода аккуратно вставлены в распределительную коробку. После установки коммутатора обратно на стену поместите его на настенную пластину и закрепите ее винтами.

9.) Включите питание на автоматическом выключателе и проверьте, вернулось ли питание на выключатель.

Если вы все еще не уверены, есть ли в вашем доме нейтральная проводка, обратитесь за помощью к лицензированному электрику.



В чем разница между проводными и беспроводными коммутаторами?

Обычные проводные выключатели освещения представляют собой постоянно подключенный элемент управления, который размыкает и замыкает электрическую цепь, позволяя электрическому току течь от источника питания к светильникам и приборам. Если в вашем световом коробе есть провода, вам лучше выбрать проводной вариант. Проводные выключатели — отличное решение, которое сделает ваши традиционные лампочки умными!

Беспроводные выключатели света можно разместить на любой стене в вашем доме для удобного использования света. Беспроводной приемник/передатчик подключается к электрической цепи и устанавливается в электрическую коробку в вашем доме. Если в вашем световом коробе нет проводов или если вы хотите добавить еще один выключатель для света, вы можете просто снять его и приклеить куда угодно.



Можно ли установить диммер для любого типа освещения?

Вам нужно будет проверить, какой свет подключен к существующему выключателю. Пока лампочка регулируется, она должна быть совместима с диммерным выключателем. Диммерный переключатель можно установить в любом месте, где уже установлен существующий переключатель включения/выключения. У нас есть диммерные переключатели для более новых домов с нейтральным проводом (построенных в середине 1980-х годов или позже) и домов без нейтрального провода (построенных до середины 1980-х годов).

ПРИМЕЧАНИЕ для домов без нейтрального провода: Если вы устанавливаете диммер без нейтрального провода, вам может понадобиться переходник для лампы. Удобно, что адаптер лампы уже включен в комплект поставки без нулевого провода. Чтобы узнать, требуется ли адаптер лампы, как указано выше, проверьте тип света, который будет подключен к диммеру, который скоро будет установлен. Если лампа диммируется, она должна быть совместима с диммером. Эта удобная таблица поможет:

Как установить адаптер лампы?

Если вы обнаружите, что для вашей установки требуется адаптер лампы, установка довольно проста. Просто:

1.) Накрутите адаптер лампы на основание лампы.

2.) Вкрутите лампочку в светильник.

ПРИМЕЧАНИЕ. Для каждого выключателя требуется только один адаптер для ламп, даже если в цепи несколько лампочек. При установке в утопленном баллоне вам может потребоваться отрегулировать глубину утопленного баллона, чтобы лампа находилась заподлицо.



Что делать, если адаптер лампы не подходит к моей лампе или светильнику?

Хорошие новости! У вас еще есть другие варианты:

• Замените свои лампы на лампы накаливания, галогенные или светодиодные лампы с регулируемой яркостью, соответствующие требованиям минимальной нагрузки 15 Вт. Просмотрите список совместимых ламп с помощью нашего инструмента поиска ламп.
• Установите наш адаптер для светильника на фактический светильник на потолке. Чтобы получить инструкции по установке и узнать, где можно приобрести адаптер крепления (приобретается отдельно), обратитесь в службу поддержки клиентов по телефону 1-844-302-29.43.



Должен ли мой дом иметь заземляющий провод?

Если вы устанавливаете проводной выключатель, то да, в вашем доме должен быть заземляющий провод.

Если в вашем доме нет провода заземления, вместо него можно установить беспроводной диммер.



Что нужно для установки?

При покупке одного из наших проводных переключателей Cync в комплект поставки входят:

• Диммерный переключатель
• Настенная пластина
• 4 проволочные гайки
• 2 длинных крепежных винта с крестообразным шлицем
• 4 коротких крепежных винта с крестообразным шлицем
• Адаптер лампы A (только без переключателей нейтрали)
• Этикетки для проводов

Для выполнения работы вам потребуются следующие инструменты:

• Крестообразная отвертка
• Отвертка с плоской головкой
• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов
• Рулетка
• Плоскогубцы с тонкими губками (дополнительно, но удобно)



Какие меры предосторожности необходимо принять перед снятием старого переключателя?

Любому самодеятельному мастеру следует знать, что безопасность имеет первостепенное значение. Следуйте нашим указаниям безопасно и внимательно, чтобы убедиться, что установка идет по плану. Теперь давайте займемся этим!

1.) Подойдите к своему выключателю и отключите цепь, которая питает ваш выключатель.

2.) Перед началом работы проверьте, подается ли питание на фонарь, включив и выключив его.

3.) Не отключайте эту цепь на время работы.

Примечание: Убедитесь, что вы чувствуете себя комфортно на работе, тщательно подготовившись. Вы всегда можете вызвать электрика для выполнения установки, но если вы хотите сделать это самостоятельно, мы расскажем вам все, что вам нужно знать!



СОВМЕСТИМОСТЬ

! ВАЖНОЕ ЗАМЕЧАНИЕ О ТРЕХПРОВОДНОЙ ЭЛЕКТРОПРОВОДКЕ:

Некоторые светильники имеют один настенный выключатель, а другие управляются двумя или более настенными выключателями (например, лестничные светильники, у которых выключатель находится как вверху, так и внизу лестницы). Если ваши светильники имеют более одного переключателя (называемого 3-позиционным), мы создали обучающие видеоролики о том, как установить и включить эту функцию. Для трехстороннего управления требуется два проводных переключателя Cync или один проводной и один беспроводный переключатель.

• Cync 4-проводная (нейтральный провод) 3-сторонняя установка
• Cync 3-проводная (без нейтрали) 3-сторонняя установка



Пошаговые инструкции по установке

Приняв меры предосторожности, отключив питание, можно приступать к установке. Ниже вы найдете пошаговые инструкции как для 3-проводной (без нейтрали), так и для 4-проводной (нейтральной) установки. Мы предполагаем, что установка займет около 30 минут. Вы также можете следовать нашему видеогиду по установке:

• Установка Cync 4-Wire (нейтральный провод)
• Установка Cync 3-Wire (без нейтрального провода)

Теперь приступим к инструкции по установке проводного переключателя!



Шаг 1. Отключите питание!

Прежде чем что-либо делать, убедитесь, что вы выключили питание, следуя приведенным выше инструкциям.



Шаг 2. Снимите старый выключатель

1.) Безопасно снимите лицевую панель с существующего выключателя освещения.

2.) Сняв крышку, используйте бесконтактный тестер напряжения и проведите им вокруг черных проводов в распределительной коробке, чтобы убедиться, что ни один из проводов не находится под напряжением.

• Это важно для того, чтобы вы могли проверить потенциально горячие провода, прежде чем прикасаться к ним.
• Если в одной коробке находится несколько коммутаторов, проверьте и их.

3.) Удалите крепежные винты над и под переключателем.

4.) Вытащите весь выключатель, чтобы было легче добраться до проводов в распределительной коробке, и сфотографируйте проводку для справки.

5.) Используйте этикетки для проводов, чтобы отметить провода, подключенные к коммутатору. Эти провода нужны для подключения к новому коммутатору.

ПРИМЕЧАНИЕ. Для 4-проводной (требуется нейтраль) установки требуются нейтральный провод и провод заземления. Если у вас нет ни одного из проводов, Cync Smart Switch несовместим.

Для 3-проводной установки (нейтраль не требуется) требуется провод заземления. Если у вас нет этого провода, Cync Smart Switch несовместим.

6.) Ослабьте гайки проводов и отцепите провода, чтобы отсоединить их.

7.) На конце ваших проводов должно быть примерно от 3/8 до 5/8 дюйма медного провода. Если у вас меньше, зачистите провод с помощью инструмента для зачистки проводов.



Шаг 3. Подсоедините провода

В этом разделе мы опишем инструкции для 4-проводной (нейтраль) и 3-проводной (без нейтрали) установки. Найдите свой тип установки ниже, чтобы получить пошаговые инструкции по подключению.

Для Neutral / 4-проводных интеллектуальных переключателей и диммеров , подсоедините провода с помощью гаек для проводов в следующем порядке: ) провод от стены.

2.) Подсоедините черный линейный провод от выключателя к линейному (черная метка) проводу от стены.

3.) Соедините красный провод нагрузки от выключателя с нагрузкой (красная метка) от стены.

4.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

5.) Закройте 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

Для без нейтрали / 3-проводных интеллектуальных переключателей и диммеров подключите провода в следующем порядке:

Примечание. Оба черных провода на выключателе взаимозаменяемы и могут быть подключены либо к нагрузке, либо к линейному проводу от стены.

1.) Подсоедините первый провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

2.) Подсоедините второй провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

3.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

4.) Заглушите 3-ходовой/многоходовой тросик бегунка (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

5.) Закройте нулевой провод от стены (если применимо). Нейтральный провод не требуется для работы этого переключателя.

Шаг 4. Вставьте провода в настенную коробку

1.) Аккуратно вставьте провода обратно в коробку, повернув переключатель так, как показано на рисунке ниже.

Шаг 5. Закрепите коммутатор

1.) С помощью отвертки Phillips и прилагаемых винтов закрепите коммутатор на стене до уровня и заподлицо.

2.) Привинтите кронштейн настенной панели, затем защелкните крышку лицевой панели на кронштейне.

Примечание: Если вы используете существующую настенную панель, вам может потребоваться заменить имеющиеся винты настенной панели на прилагаемые короткие винты.



Шаг 6. Снова включите питание

1.) После того, как переключатель закреплен и лицевая панель установлена, снова включите питание на блоке автоматического выключателя.

2.) Световое кольцо будет мигать синим, показывая, что устройство правильно подключено и находится в режиме настройки. Нажмите любую кнопку на переключателе, чтобы включить режим настройки, если режим настройки истек.



Устранение неполадок:

Светодиодный индикатор или световое кольцо будут мигать синим, пока переключатель не будет добавлен в приложение Cync.

Светодиодный индикатор не загорится при неправильном подключении или если цепь переключателя не соответствует указанным требованиям к нагрузке.



Если свет не включается:

1.) Убедитесь, что переключатель воздушного зазора нажат.

2.) Убедитесь, что питание переключателя включено на прерывателе.

3.) Отключите питание на выключателе, вернитесь к выключателю и убедитесь, что провода надежно и правильно подключены в соответствии с руководством по установке.



Если свет мигает, периодически отключается питание или не выключается полностью:

1.
