Смотровая яма на улице для машины

Смотровая  яма в гараже очень облегчает обслуживание автомобиля и позволяет с удобством производить ремонты, профилактические осмотры с целью проверки отсутствия повреждений и замену отработанного масла. Возможность проведения даже таких несложных мероприятий позволяет сэкономить время и деньги сделав реже или исключив поездки на СТО.

Но если в гараже смотровой ямы нет и изготовить ее не представляется возможным, вполне проходит вариант —  смотровая яма на улице. Технология изготовления достаточно несложная и смотровая яма вполне может быть изготовлена самостоятельно.

Такое сооружение с успехом выполнит все функции смотровой ямы находящейся в гараже, хотя и потребует при строительстве соблюдения некоторых специфических условий:

  • усиленная гидроизоляция стен и пола;
  • оборудование приямка для сбора и удаления просочившейся воды;
  • изготовления водонепроницаемой крышки или навеса;

Для того чтобы понимать, как сделать смотровую яму на улице, не попасть впросак и не переделывать или доделывать готовое сооружение, стоит тщательно продумать все требования которым должна соответствовать смотровая яма на улице для машины.

Расчет размеров

Для удобной работы, длина смотровой ямы не должна быть меньше двух метров. К этому размеру необходимо прибавить размеры сооружения для спуска —  лестницы со ступенями или сварной стремянки.

Глубина ямы выбирается в соответствии с ростом того, кто будет пользоваться ею, плюс 20см до верха ямы. К этому размеру прибавляется 10см на засыпку пола щебенкой и заливку бетоном. Если предполагается, что пользоваться смотровой ямой люди разного роста, глубина должна быть рассчитана на самого высокого. Лучше подставить под ноги специальную подставку, чем работать согнувшись.

Ширина траншеи для устройства смотровой ямы выбирается в зависимости от расстояния между колесами обслуживаемого автомобиля (на 30 — 40см меньше). К этому размеру необходимо добавить двойную толщину стен самой ямы.

Порядок работы

Когда делается смотровая яма своими руками на улице, очень важно доскональное выполнение всех предусмотренных технологией этапов строительства.

В котлован, выкопанный в соответствии с выбранными размерами, на пол укладывается слой щебенки и с помощью трамбовки тщательно уплотняется.

Наличие воды не позволит комфортно пользоваться смотровой ямой, поэтому очень важно изготовить надежную гидроизоляцию. Ее можно выполнить из нескольких слоев полиэтилена или материалов на основе битума, изолировав пол и стенки от возможности проникновения влаги. Укладку гидроизолирующих полотен делают так, чтобы они на стыках перекрывали друг дуга на 15 — 20см и края выходили из ямы на грунт не менее чем на 25 — 50см.

Следующим этапом, толщиной 7 — 10см, с использованием армировочной сетки заливается бетонным раствором пол и после отвердения раствора возводятся стены.

 На сухих грунтах для стен можно использовать кирпич, но если грунтовые воды подходят близко, то применяется только монолитный армированный бетон.

Во время кладки стенок ямы, нелишним будет устроить в них небольшие ниши для инструмента, крепежа или запасных частей.

При достижении необходимой высоты стенок ямы (чуть выше уровня грунта), на них сверху крепится сваренная из металлического уголка рама (уголком внутрь) для укладки досок предохраняющих от случайного падения в яму, когда она не используется. Для этого подойдут доски толщиной не менее 50мм. Дерево необходимо обработать любым составом предохраняющим от гниения и грибка или прокрасить отработанным маслом.

Вокруг готовой смотровой ямы заливается бетонная отмостка. Кроме того, лучшее решение — устроить над ямой навес защищающий от осадков. Если это невозможно, то необходима дополнительная водонепроницаемая крышка, по размеру минимум на 50см длиннее и шире чем построенная смотровая яма на улице.

Смотровая яма – как сделать своими руками? + Видео » АвтоНоватор

Правильно обустроенная гаражная яма позволяет провести самостоятельный осмотр или мелкий ремонт автомобиля без обращения на СТО. Создавая комфортные условия для работы, нельзя забывать о нормах безопасности конструкции и оборудования ямы.

Каких размеров должны быть смотровые ямы?

В первую очередь на месте обустройства смотровой ямы необходимо выяснить уровень нахождения грунтовых вод. Если он находится на отметке 2,5 м от уровня почвы, то про идею устройства ямы лучше забыть. Вода постоянно будет скапливаться на дне и никакие меры не помогут спасти днище авто от появления коррозии. Лучше для осмотра машины установить на улице около гаража эстакадную конструкцию.

Перед разметкой для рытья траншеи определяются с размерами ямы.

При этом обычно руководствуются следующими данными:

  • Глубина смотровой ямы обычно закладывается исходя из роста автовладельца. Оптимальной считается высота от дна ямы на 10–15 см большая, чем рост человека. Только в этом случае обеспечиваются наиболее комфортные для работы условия, когда не приходится приседать, нагибаться либо высоко тянуться.
  • Ширина должна быть увязана с габаритами автомобиля. Однако при расчетах следует учесть все возможные модификации. Оптимальными размерами считаются 70–80 см, но при большей ширине колесной пары и яма тоже может быть на столько же шире.
  • Оптимальная длина как минимум на 1 м больше размера авто. Это обеспечивает беспрепятственный удобный спуск в яму. Обычно в процессе проектирования предусматривают обустройство небольшой лестницы либо ступеней.

При устройстве смотровых ям на СТО руководствуются в первую очередь принципом универсальности этого объекта и поэтому размеры там несколько другие. Так например для поста СТО РУУК, где производят регулировку развала-схождения легковых машин, размеры ямы 1000x5500x1800 мм (ширина, длина, высота). Причем для СТО высота указывается не до уровня пола, а до поверхности, на которой должны стоять колеса авто во время ремонта. На СТО такие рабочие поверхности не всегда находятся на одном уровне с полом.

Если строится яма для обслуживания грузовиков, то ее размеры несколько меняются. У больших автомашин различных моделей между колесами весьма разное расстояние. Поэтому за основу берут ширину базы собственного транспорта. Яму надо делать уже, чем эта характеристика, на 30–40 см. Если ширина смотровой ямы окажется меньше, то будет проблематично или невозможно добраться до всех нужных узлов грузовика.

Разметка и рытье траншеи под смотровую яму

Прежде чем правильно разметить границы копаемой траншеи под яму необходимо предварительно определиться с строительным материалом ее будущих стен. Если планируется возводить кирпичные шириной в ½ кирпича, то толщина этих стен будет составлять около 12 см (у этого материала разных марок габариты отличаются) и в этом случае к размерам ямы прибавляют по 24 см. Полученные значения будут длиной и шириной траншеи. Когда предполагается кладка в 1 кирпич, то, соответственно, толщина стен будет примерно 24 см, а к длине и ширине ямы добавляют по 40 см. Если планируется бетонировать стены, то их толщина принимается равной 20 см (этого вполне достаточно), а к размерам прибавляют по 40 см.

На полу гаража обозначаем колышками либо рисуем прямоугольник траншеи. Затем, исходя из качества устойчивости копаемого грунта, делаем приблизительный отступ от намеченного периметра для формирования уклона стенок траншеи без потери размеров будущей ямы.

Роют траншею своими руками, потому что ее пропорции довольно небольшие. При этом делают припуск на глубину в 20–25 см. Пол и стены тщательно выравнивают – это значительно упростит дальнейшие операции.

Строительство и обустройство смотровой ямы

Должна быть предусмотрена гидроизоляция смотровой ямы, выполняемой своими руками. Бюджетный вариант – использование жирной глины, которую смешивают с отходами переработанных нефтяных масел. Современные варианты:

  • полимерные мембраны – самый надежный и дорогой материал, бывают одно- и многослойные;
  • проникающая – такая гидроизоляция смотровой ямы часто используется на СТО, удобна в работе;
  • битумная в рулонах – простой в укладке и недорогой материал: рубемаст, рубероид, еврорубероид, специальные смазки.

Непосредственно перед бетонированием пола обязательно подготавливают его основание:

  • насыпаем своими руками на дно траншеи 10-сантиметровым слоем гравий, тщательно его утрамбовываем и выравниваем;
  • засыпаем сухой песок слоем 5 см;
  • делаем гидроизоляцию – можно применить жирную глину, а поверх нее уложить пленку из полиэтилена;
  • выполняем своими руками армирование арматурой 4–5 мм и стальной проволочной сеткой с размером ячеек 150×150 мм.

После этого выполняют бетонирование. После полного застывания пола необходимо уложить еще 1 слой гидроизоляции и выполнить финишную отделку (после возведения и отделки стен).

Если планируется делать стены из бетона или кирпича, то можно изготовить своими руками или заказать специальную раму для предотвращения опасных заездов на яму:

  • свариваем закладную деталь (объемную раму) из стальных швеллера или уголков;
  • из арматуры выполняем анкера («усы») по контуру рамы длиной 50 см;
  • раму сажаем в траншею на уровне пола гаража;
  • закрепляем анкера (можно подгибать, если деталь по высоте до конца не входит).

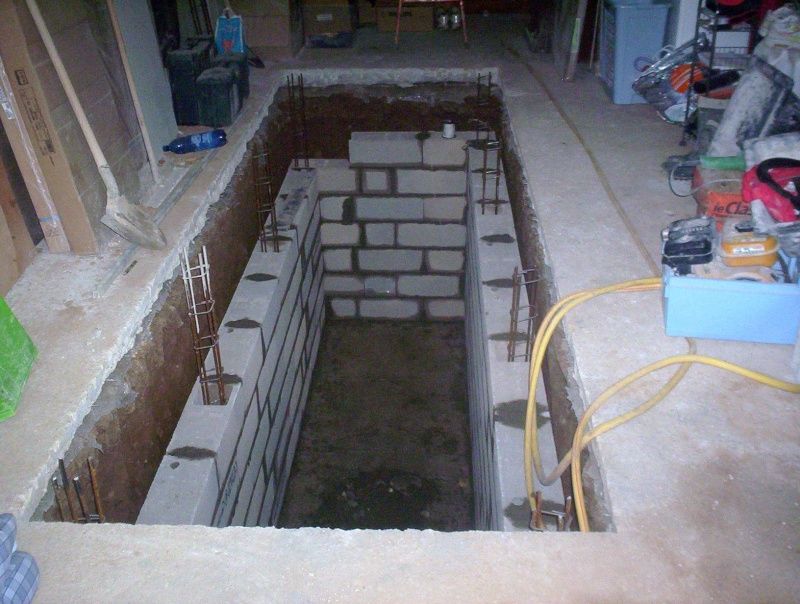

Такая «обойма» дополнительно укрепит углы стен. Если предполагается заливка бетоном, то деталь устанавливают внутрь опалубки. После гидроизоляции своими руками стен их можно укрепить сеткой-рабицей. Под бетонирование изготавливаем опалубку и устанавливаем в 3 см от стены. При этом предусматриваем устройство ниш для инструмента и цилиндрических для светильников.

Их потолок армируем стержнями арматуры диаметром 8–10 мм. После бетонирования работы приостанавливаем на 1 неделю. Затем своими руками делаем обратную засыпку грунта, а спустя еще 2 недели снимаем опалубку.

Согласно норм техники безопасности для освещения ямы допустимо использовать только низковольтные переносные и стационарные светильники. На СТО как правило применяются светильники на 36 В с встроенным трансформатором для понижения напряжения 220/36 В. Можно также использовать светильники или переноски с лампами на 12 В и 24 В, подключенными к понижающим трансформаторам или аккумулятору.

  • Автор: Михаил
