alexxlabчем сделать без пыли, можно ли перфоратором
Во время ремонта требуется прорезать штробы, чтобы скрыть провода. Покупать штроборез, если редко его применять, дорого и невыгодно, когда человек не планирует заниматься ремонтом постоянно. Существуют ли возможности и инструкции того, как сделать штробу без штробореза, — об этом подробно расскажет статья.
Содержание
- Штробление стен без профессионального оборудования
- Как это можно сделать, не имея штробореза
- Чем и как сделать штробы в стенах
- Болгарка УШМ
- Перфоратор
- Молоток и зубило
- Дрель
- Как проштробить стену под проводку своими руками
- Пошаговое описание процесса, как избежать появления пыли
- Какие конструкции запрещено штробить
Штробление стен без профессионального оборудования
Чтобы проложить провода, есть два способа — делать это так, чтобы они были видны или скрыть в специально сделанных канавках — штробах. В первом случае это выполняют с меньшими усилиями, но в результате провода будут видны и не защищены от возможных повреждений.
Во втором случае они укрыты надёжно в толще стены, и потребуется обеспечить для проводов углубления.
Как это можно сделать, не имея штробореза
Если нет специализированного, то существуют другие способы, как штробить стены под проводку без пыли. Применяют разнообразные доступные инструменты. Для канавок берут такие инструменты:
- Молоток вместе с зубилом – такой вариант распространён.
- Дрелью сделают более аккуратное углубление.
- Перфоратором легко работать даже с бетонными стенами.
- Болгарка с перфоратором сделает аккуратные канавки.
При отсутствии таких инструментов штроборез делают самостоятельно. Это стальная конструкция с двумя ручками, на которой под углом прикреплено небольшое стальное кольцо с заточенным краем. Обработку выполняют, процарапывая поверхность с максимальным усилием. Часто использование перечисленных инструментов решает проблему того, чем штробить газобетон под электрическую проводку.
Чем и как сделать штробы в стенах

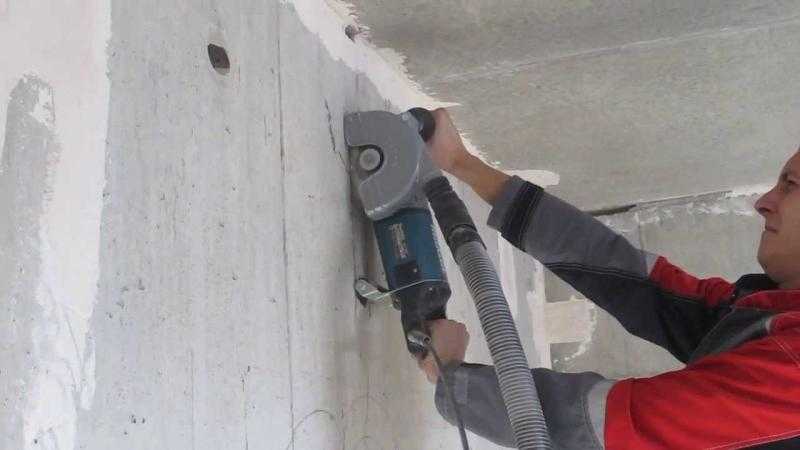

Профессиональный штроборез обеспечивает наилучшее качество.
При отсутствии применяются перечисленные способы. У них различные трудоёмкость, объём выполненного труда и качество результата. Чтобы сделать штробление бетона или других видов стен, выбирать нужно более удобный вариант.
Болгарка УШМ
Болгаркой делают ровные края для штроба в бетоне. Применяют конструкцию с двумя параллельными дисками по ширине, которая должна быть равна ширине углубления. Болгаркой при штроблении бетона прорезают стену, делая нужную глубину. В результате получаются края канавки. Теперь нужно выбрать середину. Это можно сделать молотком и зубилом. Также берут для этого дрель или перфоратор. В последнем случае получится качественное углубление. Использование болгарки вместе с перфоратором предпочтительнее, однако тогда образуется особенно много пыли при штроблении.
Перфоратор
Перфоратор выпускается в профессиональном или любительском варианте. Это ещё один вариант того, чем штробить бетонную стену под проводку. У него имеются различные насадки, из которых выбирают подходящую.
При работе используют ударную функцию инструмента или вращение. Перфоратор позволяет делать работу качественно и точно. Удобно использовать насадки с коротким и длинным буром, а также лопатку.
Обратите внимание! Через короткие расстояния (1-1,5 см) пробивают углубления бурами. Затем лопаткой выравнивают. У готовой штробы будут незначительные неровности. Однако она окажется намного аккуратнее по сравнению с получаемой в результате работы зубилом или дрелью.
Молоток и зубило
Этот вариант распространён. Углубления делают после нанесения пометок на стене. Обрабатывая участок стены вдоль линии зубилом делают углубления. Затем ставят лезвие перпендикулярно линии и наносят сильные удары, выбивая верхний слой стены. После этого углубления увеличиваются до глубины 25 мм на всём протяжении.
Молоток и зубило подойдут специалистам, владеющим этими инструментами. Сделать ровный штроб таким способом очень трудно. Кроме низкой точности, при пробивании канавок длиной несколько метров, при таком способе действий расходуется много времени и сил.
Это эффективно только тогда, когда стена сделана из относительно податливого материала, например, при штроблении газобетона. Это разумно, например, если слой штукатурки достаточно толстый. Здесь показан наиболее простой способ, как сделать штробу в бетоне.
Дрель
Часто применяется дрель. Её использование будет хорошим бюджетным способом. Для работы необходимо приготовить прочные свёрла нужной толщины.
Чтобы создать канавки, сначала делают неглубокие отверстия, идущие вдоль линии. Их располагают близко друг от друга — на 1-1,5 см. Намечают место канавки. Нужно закончить работу молотком и зубилом. Ими углубляют штробу до нужного уровня. Это хороший вариант, как проштробить стену почти без пыли.
Этим способом создают штробы в различных стенах, в том числе бетонных. Однако аккуратность канавок в этом случае будет недостаточной. На создание придётся потратить много сил.
Как проштробить стену под проводку своими руками
Перед тем, как начать работу, убеждаются в том, что на пути нет действующего кабеля.
Это легко сделать с помощью специального индикатора, который чувствует наличие электромагнитного поля.

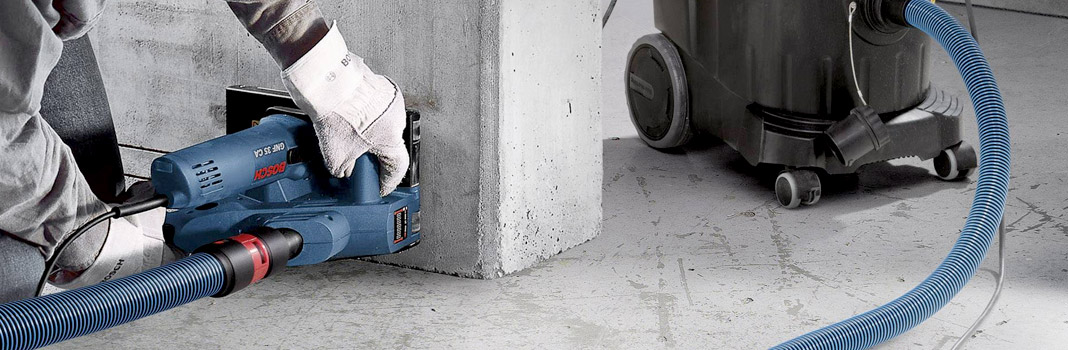

Пошаговое описание процесса, как избежать появления пыли
Чтобы выполнить эту работу, нужно тщательно следовать правилам. Штробирование проводят до того, как будет положена штукатурка. Это необходимо для создания максимально ровной поверхности. Чтобы сделать штробы своими руками, нужно выполнить следующие действия:
- Поверхность стены, на которой проводится работа, должна быть очищена. Если на ней есть старые обои или другие материалы, их нужно убрать.
- Перед началом проведения работ делают рабочую схему, где должно быть подробно указано расположение штроб. На ней необходимо нарисовать схемы разводки выключателей и розеток.
- Теперь нужно перенести пометки со сделанного эскиза на стену. Там отмечают, как будут проходить провода.
- Желательно ознакомиться с документом СНиП 3.05.06-85, в котором подробно описаны требования к проведению штробирования.
В частности, указано, что участки электропроводки должны располагаться параллельно основаниям стены. При необходимости это можно проверить лазерным уровнем. - Выполняя работу, надо обеспечить для себя безопасность. Рекомендуется действовать в респираторе и защитных очках. Во время работы обеспечивают проветривание.
- Делают углубления для розеток и выключателей.
- Создают канавки в соответствии с выбранным типом инструмента.
- Прокладывают кабели, выполняют фиксацию внутри канавок. Проверяют на целостность изоляции, отсутствие изломов заранее и после укладки.
- После того, как будет проложен провод, штробу заделывают. Для этого применяют гипс, штукатурку или алебастровый порошок.
- В доме монтируют розетки и выключатели, если для них готовились отверстия. Если они будут расположены снаружи, то монтаж выполняют после финальной отделки.
В частности, указано, что участки электропроводки должны располагаться параллельно основаниям стены. При необходимости это можно проверить лазерным уровнем.Внимание! Глубина и ширина штробы зависят от используемого провода. Если ширина кабеля равна 4 мм, то достаточно канавки шириной 1 см и толщиной 1,5 см.
Какие конструкции запрещено штробить
Если ознакомиться с технологией штробирования и подготовить соответствующие инструменты, может возникнуть мнение, что прокладывать канавки можно в любом месте, где это удобно для владельца. На самом деле существуют строгие правила для проведения работ. Нужно выполнять условия, изложенные в СНиП 3.05.06-85.
Чтобы лучше понять, какие существуют ограничения, стоит разобраться, какие бывают стены в кирпичном или панельном доме. Как известно, несущие отличаются высокой прочностью. Они бывают наружными или внутренними. В первом случае штробы делать разрешено, во втором — нет. Если получить разрешение в контролирующем муниципальном органе, то выполнение работы разрешается.
Нельзя делать штробы в полу перекрытия панельного дома. Когда нужно устанавливать провода, то в таком случае для них предусматривают место в бетонной стяжке. Потолок штробить можно только в одном случае — по прямой к осветительному прибору. Не делают канавки рядом с трубами.
Внимание! Если в квартире железобетонные перегородки, то в них делать канавки не рекомендуется, так как это приведёт к растрескиванию монолита. Делают только канавки предельно малой глубины при условии, что не будут задеты армирующие прутья.
В деревянных стенах для скрытия проводов стены пропиливают на нужную глубину. Этот процесс сложный, поэтому предпочитают располагать провода снаружи. В стенах из гипсокартона канавки не делают. Провода укладывают между профилями.

| Правила скрытой проводки – как сделать штробу без «шума» и пыли Давно минули те времена, когда люди изготавливали штробы для скрытой укладки электропроводки исключительно при помощи незамысловатых ручных приспособлений типа молотка и долота. Итак, разберемся в существующих методиках штробления под электропроводку. Многочисленные интернет-сайты и форумы пестрят подробными описаниями процесса с рекомендациями специалистов, «специалистов» и откровенных дилетантов, которые где-то что-то слышали, причем последних явное большинство. В целом при внимательном изучении сути вопроса можно выделить три основных способа изготовления штроб для скрытой укладки проводов. Первый способ сводится к бурению огромного количества отверстий с небольшим шагом на требуемую глубину вдоль обеих границ будущего паза (канавки) в стене или стяжке пола. Далее остается лишь аккуратно выломать материал между двумя стройными линиями отверстий, и штроба готова. Второй, кстати, довольно популярный способ базируется на использовании все того же трехрежимного перфоратора вкупе с обычной угловой шлифмашиной (УШМ), оснащенной алмазным кругом для сухой резки. Здесь все довольно просто. Расчерчиваются границы будущей штробы, берется «болгарка» и ею режется стена (стяжка пола и т. д.) сначала по одной намеченной линии, затем по другой, а далее при помощи перфоратора с долотом выбивается материал между двумя выполненными пропилами. И сразу о недостатках, которых немало. Во-первых, «болгарка» изначально не предназначена для штробления, в частности, ее защитный кожух не способен эффективно прикрыть оператора от образующихся осколков разрезаемого материала.  Единственный метод изготовления штробы, обеспечивающий высокую эффективность выполнения необходимых операций при соблюдении всех возможных правил безопасности, основывается на использовании штробореза, промышленного пылесоса и трехрежимного перфоратора. Для начала поверхность стены размечается при помощи автоматического самовыравнивающегося лазерного уровня. Далее нужно лишь приложить линейку к стене вдоль четкой яркой линии, «нарисованной» лазерным лучом (корпус лазера вращающийся, что позволяет при необходимости за один прием нанести разметку по всему периметру помещения), и провести черту, которая обозначит нижнюю (или верхнюю, как удобнее) границу штробы. На следующем этапе при помощи трехрежимного перфоратора с патроном SDS Plus и коронки (официальное название — сверло корончатое) по бетону диаметром 73 мм на высоте 0,8 м от пола бурятся гнезда для подрозетников. При выполнении данной операции образуется не так много пыли, чтобы всерьез обращать на нее внимание. Теперь можно приступать к работе штроборезом, например, Makita SG180, рассчитанным на установку сразу двух алмазных дисков. ЮРИДИЧЕСКОЕ ОТСТУПЛЕНИЕ Скрытая укладка электропроводки имеет целый ряд нюансов и ограничений: вопросы о том, что можно делать, а чего нельзя, появляются на интернет-сайтах и форумах в огромных количествах. На какой высоте нужно устанавливать розетки в жилых помещениях? Читаем «Правила устройства электроустановок» (ПУЭ), издание седьмое, пункт 6.6.30, где написано (цитата с купюрами): «Штепсельные розетки должны устанавливаться: в жилых помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м». Должны ли штробы под электропроводку быть только вертикальными и никак иначе? Такого требования нет ни в одних правилах. Это пожелание, связанное с несколькими соображениями. Первое касается металлической арматуры, находящейся внутри капитальных стен: если она залегает недостаточно глубоко, то при горизонтальном или диагональном штроблении вероятность нарваться диском штробореза на металлические пруты (и повредить их) стремится к 100%, а при вертикальном такое практически исключено. Можно ли штробить потолок? В частных домах можно, но не рекомендуется из-за вероятного нарушения несущей способности перекрытия, а вот в многоквартирных зданиях нельзя, хотя этот запрет нарушается сплошь и рядом. |
Современный мастер активно пользуется достижениями технического прогресса, подарившего человечеству разнообразный электроинструмент. Собственно, для технологически правильного и безопасного выполнения столь нехитрой операции, как штробление, понадобится всего четыре вполне доступных устройства.
Единственным довольно спорным достоинством этого способа является минимум необходимого инструмента: один трехрежимный перфоратор, к нему один бур на 6 или 8 мм и одна насадка-долото подходящей ширины. Правда, недостаток здесь тоже один, и он заключается в том, что штробление поверхности на длине в несколько метров со всей очевидностью займет добрую половину рабочего дня.
Сюда можно добавить и лазерный уровень. Четыре инструмента, действительно способные в значительной степени упростить нелегкий труд профессионалов ремонтно-строительных специальностей.
Выгода налицо: во-первых, рез выполняется одновременно с обеих сторон штробы за один проход, что вдвое сокращает время выполнения операции, во-вторых, двухдисковое устройство обеспечивает идеальную параллельность границ получившегося паза, в-третьих, оно гораздо увереннее движется строго по прямой траектории без особых усилий со стороны оператора. Наконец, специальная конструкция инструмента позволяет точно настроить и в дальнейшем четко выдерживать заданную глубину штробления, имеющиеся на корпусе ролики обеспечивают легкое скольжение по поверхности стены или стяжки пола, а предусмотренный на защитном кожухе порт для подключения промышленного пылесоса гарантирует эффективность сбора пыли, чтобы та не разлеталась по всему объему помещения. Итак, штроборез оснащается двумя обычными алмазными кругами со сплошной (для реза относительно мягких материалов типа газобетонных блоков), сегментной или турбосегментной (при работе с бетоном и т. п.) режущей кромкой. Расстояние между ними регулируется при помощи набора дистанционных шайб разной толщины.
Ниже приводятся наиболее популярные из них.
К тому же горизонтальные штробы могут нарушить несущую способность конструкции, если капитальная стена совсем уж тонкая, как в типовых панельных многоэтажках, где штробление несущих стен вообще запрещено. Второй аргумент связан с элементарным здравым смыслом. Чем сложнее траектория залегания проводки в стенах, тем выше шанс в перспективе уткнуться в нее сверлом, пытаясь повесить полку для книг, картину или настенные часы. Следовательно, места прохождения штроб с проводами должны быть хорошо предсказуемыми: к примеру, хозяин дома точно знает, что запретная зона располагается строго над (или под) розетками, здесь бурить нельзя. Если сюда же добавить запрет на сверление по горизонтальной линии на уровне розеток, то можно штробить и по горизонтали.
