Как сделать лопату – от выбора изделия до процесса изготовления. Элементы конструкции, разновидности универсальных рыхлителей. Инструкция изготовления лопаты с чертежами

Разное
alexxlab

Содержание

от выбора изделия до процесса изготовления. Элементы конструкции, разновидности универсальных рыхлителей. Инструкция изготовления лопаты с чертежами

У каждого уважающего себя хозяина дома всегда есть набор инструментов, буквально на все случаи жизни. Но лишь инструментами всё обходится? На самом деле нет.

Лопата – неотъемлемая составляющая любого трудового дела. С её помощью можно вскопать несколько гектаров на дачных участках, откопать машину от снега в самую снежную и знойную погоду, а также принять участие в строительстве фундамента для дома.

Как показывает практика, очень часто лопаты ломаются, тем самым принося множество хлопот. Стоимость её в магазине на сегодняшний день довольно большая, и поэтому не каждый её может приобрести.

В свою очередь мы нашли выход из такой ситуации, и с радостью им поделимся с вами. Сегодня мы расскажем, как сделать лопату своими руками.

Содержимое обзора:

Необходимые требования к изготовлению инструмента

Подобные инструменты при изготовлении требуют к себе особого внимания. Как правило, лопаты изготавливают из прочной древесины, металла и пластика.

Каждый производитель кладёт в комплект к лопате несколько запасных ручек, резиновый ободок для удобного использования и инструкцию по её эксплуатации.

Совсем неважен размер планируемой лопаты, важно то, чтобы были учтены все нюансы при её изготовлении, а именно:

  • Ковш играет самую важную роль, поэтому его необходимо смастерить из качественного и прочного материала.
  • Размер и длина ручки должны зависеть непосредственно от глубины ковша и его особенностей.
  • Уделите внимание резиновой ручке, ведь при выполнении полевых или строительных работ, без неё вам будет крайне неудобно.

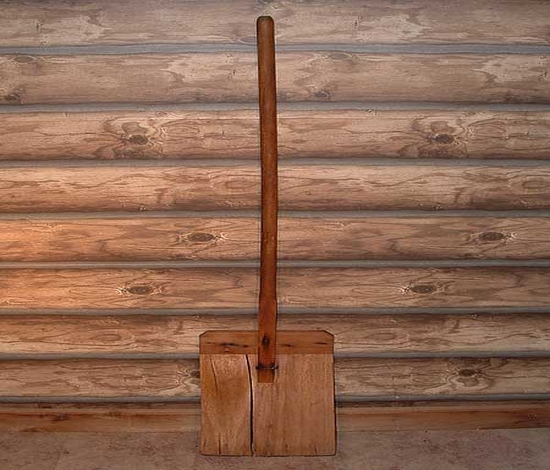

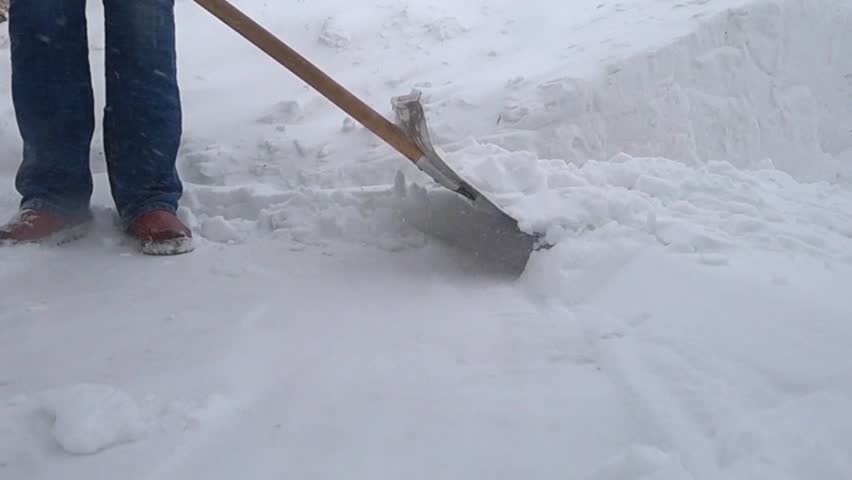

Лопата для уборки снега

Климат нашей страны в зимнее время особо суров, поэтому нужно быть готовым к обильным снегопадам.

Рекомендуем посмотреть еще тут

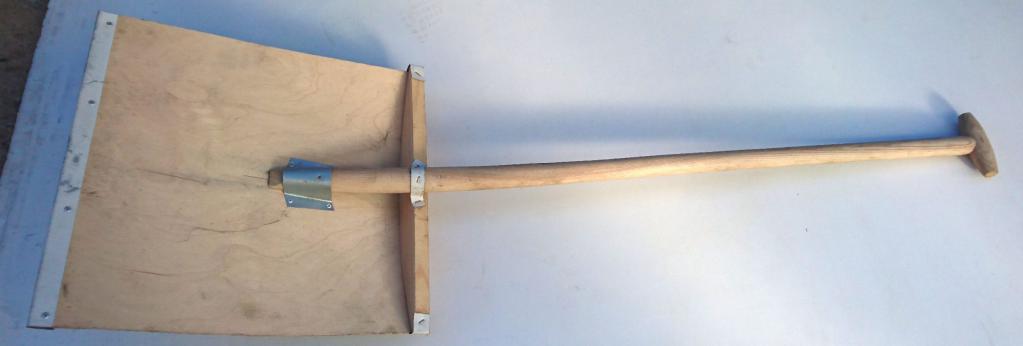

Мы расскажем, как сделать лопату для уборки снега. Для того чтобы сделать такую лопату понадобятся следующие материалы:

  • Большой деревянный или фанерный лист.
  • Несколько алюминиевых полосок.
  • Строительный черенок (приобрести его можно в любом специализированном магазине).
  • Древесная пропитка.
  • Болты, саморезы, шурупы.
  • Шуруповёрт.

Теперь давайте приступим к сборке такой самодельной лопаты.

Сначала изготовьте основание ковша. Для этого возьмите несколько фанерных листов и крепко соедините их между собой при помощи шурупов или гвоздей.

Чтобы фанера не лопнула, советуем обклеить её алюминиевыми полосками для большей прочности. Не забудьте пройтись лобзиком по краям ковша, чтобы придать ему нужную полукруглую форму.

В центре ковша сделайте широкое и глубокое отверстие длинной 4-5 сантиметров.

Далее возьмите деревянный брусок и сделайте из него палку такого размера, чтобы она смогла войти в центр ковша. После зафиксируйте всё болтами. Далее оденьте на лопату резиновую рукоятку.

Рекомендуем посмотреть еще тут

Финальным этапом всей работы будет нанесение древесной пропитки на самодельную лопату. Это нужно для того, чтобы дерево преждевременно не сгнило от попадания на него влаги.

Собственно теперь вы знаете, как самому сделать лопату для снега. Внимательно следуйте всем указаниям и у вас всё обязательно получится.

Лопата для мотоблока

Наличие мотоблока существенно облегчает работу по хозяйству. С его помощью можно быстро и качественно убрать горы снега, расчистить участок ото льда, а также использовать в сельскохозяйственных и строительных целях.

Если вы являетесь его счастливым обладателям, то не лишним будет знать, как сделать лопату на мотоблок.

Для начала подготовьте основу. Для этого вам понадобится толстый металлический или алюминиевый лист, шуруповёрт и шурупы соответственно. Тут все предельно ясно.

Возьмите металлический лист и загните его края таким образом, чтобы они смотрели вверх. Затем при помощи шуруповёрта надёжно его зафиксируйте к мотоблоку.

Рекомендуем посмотреть еще тут

Вот и всё, последовательность всех действий очень проста и понятно. Данная работа займёт около 20-25 минут вашего времени, а в итоге получится замечательная лопата для мотоблока.

Заключение

Уважаемый читатель, спасибо, что воспользовались нашей статьей.

Надеемся, что поданная вам информация была полезной и теперь вам не страшны обильные снега, ибо вы знаете, как собственноручно смастерит лопату. Для более детального изучения рекомендуем посмотреть обучающее видео, как сделать лопату.

Фото лопат


Вам понравилась статья? Поделитесь 😉

Всего посмотрели 119

 посетителей.      Рубрика:

kaksdelat.guru

как сделать своими руками модель для копки огорода по чертежам? Изготовление складной лопаты и самокопалки

Казалось бы, лопата – это заурядный инструмент. Черенок и полотно – что может быть проще. Но если для вас важно работать с землей быстро, удобно и не прилагая лишних усилий – нужно знать несколько важных моментов. Особенно это пригодится в случае, если вы решили собрать или изготовить лопату своими руками. Прежде чем делать самодельные лопаты для огорода, перед вами должны быть чертеж и схема. Лопата может быть складная, на колесах, штыковая, самокопающая, разборная и так далее. Следует подробно продумать, какой должна быть стойка, нужен ли настенный держатель или чехол.

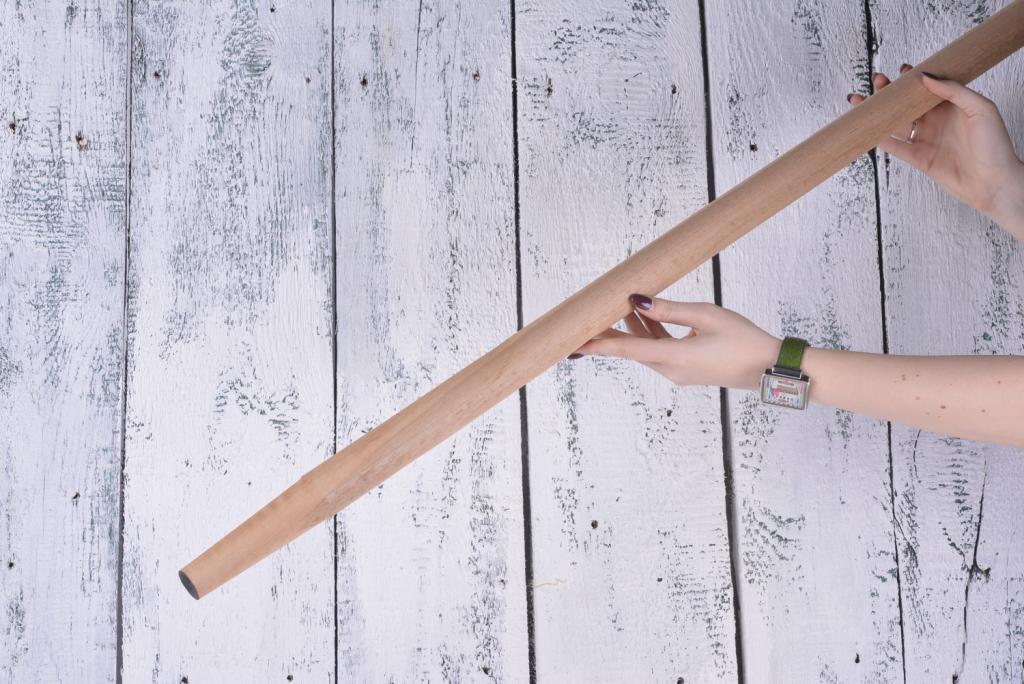

Черенки: выбираем оптимальный вариант

Самые распространенные черенки для лопат – березовые и сосновые. Их даже искать не придется, так как они есть в любом хозяйственном магазине. Несмотря на схожий внешний вид, отличие этих черенков – существенное.

  • У держателя из сосны два значимых преимущества: низкая цена и небольшой вес. Минусы – хрупкость и ломкость. Несмотря на то что три четверти черенков у нас производится именно из сосны – подумайте, стоит ли на этом экономить. В крайнем случае приобретайте сразу два – один пусть будет в запасе.
  • Черенок из березы значительно прочнее соснового и прослужит дольше. Однако существенный недостаток такого черенка заключается в том, что он намного тяжелее. Стоит заметить, что большой вес лопаты – не всегда ее минус. Если вы рубите корни, копаете ямку под столбик забора или работаете с очень каменистым грунтом – тяжелая лопата удвоит ваши усилия. А вот при копке грядок предпочтительнее легкая – с тяжелой вы устанете быстрее.

Дуб и ясень также применяется для изготовления черенков. Черенки из этих видов дерева не так распространены, но по качеству превосходят сосновые и березовые. Оптимальный вариант – ясень. Черенок из него получается легким и очень прочным. Дубовые черенки тоже имеют хорошую прочность, но они тяжелые, поэтому подойдут для лопат, которые предназначены для «ударных» работ. Черенки из дуба и ясеня в 3–4 раза дороже сосновых.

Последнее время в качестве черенков используют и трубы из современных и высокопрочных сплавов металла. Это может быть анодированный алюминий или титан. Преимущество таких черенков заключается в том, что они не ржавеют, имеют легкий вес и большой запас прочности. Но и стоят они недешево.

Важно! Оптимальный вариант для обычного огородника – универсальная лопата с березовым черенком. Его стоимость вполне приемлема, а лопата будет обладать значительным запасом прочности.

Полотна

Производители предлагают больше 20 вариантов лопат, изготовленных из различных сплавов металла. Остановимся на самых распространенных.

  • Основная масса лопат, которыми пользуются огородники и строители, сделана из рельсовой стали. Полотно такой лопаты очень прочно, при больших нагрузках оно хорошо «пружинит», принимая исходную форму. Оно легко точится и довольно устойчиво к коррозии.
  • Полотно из титана такой гибкостью не обладает. Несмотря на высокую прочность, оно довольно хрупкое. При большой нагрузке или сильном ударе может сломаться. Идеальный вариант для использования – копка грядок. Легкий вес лопаты доставит вам удовольствие в этой не очень приятной и нудной работе. Учтите, что лопата из такого сплава стоит недешево.
  • Последнее время многие дачники имеют в ассортименте огородного инструмента «нержавейку». Лопата из нержавеющей стали легка, к ней почти не прилипают комья земли, она совершенно не подвергается коррозии. Но есть и минусы: полотно не настолько прочно как титановое или сделанное из рельсовой стали. Ею удобно будет копать грядки на мягкой и воздушной почве. При работе с твердым грунтом она погнется.

Важно! Лопата из рельсовой стали – это универсальный вариант для огородника. Но если вам нужно вскопать грядки на легкой и рыхлой почве, то лучше всего для этой работы подойдет лопата из нержавеющей стали.

Подготовка к сборке

Черенок и полотно – это еще не лопата. После покупки этих элементов вам предстоит серьезно отнестись к ее сборке. Она включает несколько шагов.

  • Прежде всего, необходимо хорошо просушить черенок. Обычно в магазины от производителя держатели попадают сырые, и в весенний сезон бывает, что они не всегда успевают в магазине хорошо просохнуть. Поэтому лучше черенок положить на улице под навес на несколько недель. Этого времени вполне достаточно, чтобы он хорошо просох
  • Следующий этап – заточка черенка. Необходимо снять слой древесины под определенным углом. Для грубой обработки можно воспользоваться острым топором, но не переборщите. Далее, дерево обрабатывается болгаркой с помощью специальной шлифовальной насадки по дереву. Окончательная подгонка производится крупнозернистой наждачной бумагой. В посадочную трубку полотна лопаты держатель должен заходить очень плотно.
  • Прежде чем приступить к завершающей стадии – насадке лопаты на черенок, его нужно покрасить. Очень часто огородники пренебрегают этим, а зря. Неокрашенный черенок под дождем намокнет, впитает влагу и станет вдвое тяжелее. К тому же такой черенок прослужит намного меньше. Для покраски возьмите простую морилку. Она стоит недорого и есть в любом хозяйственном магазине. Ее стоит нанести малярной кистью на дерево в два слоя. После этого дайте выстояться 12 часов и покройте лаком. Оставьте на 12 часов для просушки.

Сборка

Набить черенок – это нехитрое дело, но стоит принять во внимание следующие тонкости:

  • очень важно, чтобы черенок полностью заполнил фаску (углубление) полотна, что придаст лопате дополнительный запас прочности, в ином случае даже при небольшом усилии лопата погнется;
  • прежде чем вставить черенок в посадочное место, его обработанный конец желательно смочить горячей смолой, что убережет находящееся в посадочной трубке дерево от влаги и гниения, а посадка будет прочнее;
  • вставьте держатель в посадочную трубку полотна и, перевернув лопату вверх ногами, постучите торцом черенка о твердую поверхность;
  • если вы убедились, что древесина полностью заняла посадочную фаску, можно закрепить полотно на черенке – для этого в посадочной трубке предусмотрено два отверстия; здесь надежнее использовать не гвозди, а шурупы.

Если вы хотите легкую лопату с прочным и суперлегким черенком, то обратите внимание на алюминиевую трубу, покрытую заводским анодом. Диаметр трубы должен быть 3,5–4 сантиметра, при этом толщина ее стены – не менее 3–4 миллиметров.

На базе вам отрежут такую длину трубы, какую вы попросите. Обычно длина черенка лопаты для человека среднего роста составляет полтора метра. Посадочная трубка лопаты для такого черенка должна быть на несколько миллиметров больше и желательно – конусообразной.

Если металлический черенок все-таки немного болтается в посадочной трубке, то в этом случае нужно использовать уплотнитель.

Это может быть кусок рубероида, смоченный в горячем битуме, либо обычный бинт, пропитанный эпоксидной смолой. После насадки черенка в посадочную трубку полотна лопаты, его необходимо хорошо закрепить. В отличие от крепежа деревянного черенка, здесь шурупами не обойтись. Надежное крепление могут обеспечить болты, диаметром 5–6 миллиметров. В двух местах посадочной трубки электродрелью сверлится два подходящих по диаметру отверстия на расстоянии 10–12 сантиметров друг от друга. Посадочная трубка лопаты просверливается насквозь вместе с установленным в нее алюминиевым черенком. После этого в отверстия вставляем болты с шайбами и закручиваем гайки.

    Подобным образом крепятся к полотну лопаты и пластиковые черенки. Для придания идеальной формы под конусообразные посадочные трубки пластик рекомендуется разогреть феном или газовой горелкой. Лопаты с алюминиевыми или пластиковыми держателями очень легкие и прочные. Однако обращаться с ними нужно очень бережно – такие держатели боятся ударов. Незначительная деформация в центре черенка приведет к тому, что он погнется (пластиковый – переломится) и восстановить его будет уже невозможно.

    Последний штрих в самостоятельной сборке лопаты – ручка на вершине черенка. Ее основная функция – предотвратить вращение лопаты в руках.

    Это совсем необязательный фрагмент лопаты, но он значительно облегчает процесс работы, особенно если приходится иметь дело с глиной или жестким грунтом. Такие ручки выпускаются из разных материалов и разнообразной формы. Подходящий вариант вы найдете в любом хозяйственном магазине. Крепится ручка к черенку обычными шурупами.

    Как сделать лопату своими руками, смотрите в видео ниже.

    stroy-podskazka.ru

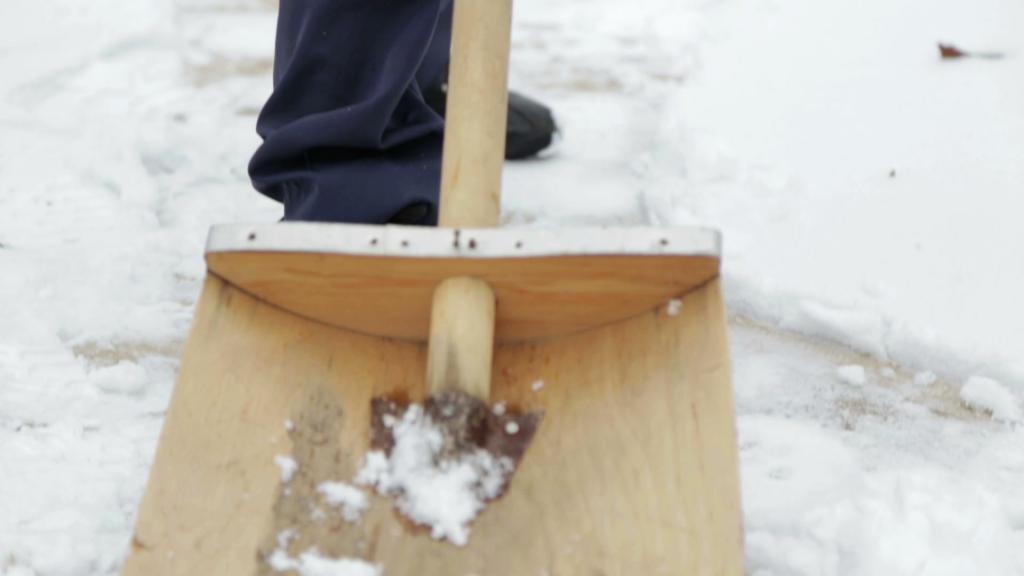

    Деревянная лопата для снега своими руками

    В наше время огромного и многочисленного разнообразия товаров в магазинах, можно приобрести всё, что душе угодно. Бытовые принадлежности и предметы первой необходимости на любой, самый придирчивый спрос. Были бы деньги... Лично я, не считаю себя человеком жадным или чересчур экономным, однако считаю, что если ты можешь сделать необходимую тебе вещь самостоятельно – зачем покупать её в магазине и бессмысленно спускать денежки? Ведь можно эти средства потратить с пользой на другие полезные вещи, которые мы не в состоянии сделать самостоятельно, в силу их сложности, нехватки материала или умения.
    Деревянная лопата для снега своими руками
    Речь в этом мастер классе пойдёт о лопате для уборки снега. В северных регионах, предмет этот очень востребован большую часть года. Потому снежная лопата, как правило, долго не «живёт». Покупные, пластмассовые лопаты ломаются особенно быстро – против лютого холода долго не продержится никакая, даже самая морозоустойчивая пластмасса (хотя, для жителей более южных регионов, она, наверное, будет весьма неплоха). Дюралевые лопаты всем хороши, лёгкие, не лопаются, но они быстро изнашиваются и гнутся. Лопаты из оцинкованной стали более живучи, но долго такой лопатой не поработаешь – руки «отвалятся» через полчаса, максимум часа работы! Самый оптимальный вариант при особо низких температурах – это дерево! Лопата из фанеры лёгкая, ей нипочём любые морозы, да и починить, или собрать новую лопату, в случае износа или поломки – дело не долгое. Более старшее поколение, наверное, помнит, как такие лопаты, разных размеров, раньше делали в школах, на уроках труда. Вот и я подумал, новое – это хорошо забытое старое! Тем более, материал для такой лопаты найдётся у каждого.

    Понадобится


    • Лист трёхслойной фанеры.
    • Доска, толщиной 25-40 мм.
    • Оцинкованная листовая сталь, толщиной 1 мм.
    • Черенок для лопаты.
    • Шурупы по дереву (чёрные, 15 мм).
    • Болт с широкой шляпкой, для скрепления черенка с фанерой.
    • Рукоятка для черенка (навершие).
    • Алюминиевая проволока, толщиной 4 мм.

    Инструмент для работы:
    • Ножовка.
    • Топор (или рубанок).
    • Отвёртка крестовая.
    • Нож.
    • Маркер или простой карандаш.
    • Дрель и сверло на 4 мм.
    • Наждак, или шлифмашинка, для резки оцинковки.
    • Молоток.
    • Небольшая наковаленка (или что-то похожее).

    Деревянная лопата для снега своими руками

    Делаем снегоуборочную лопату


    Для начала, необходимо прикинуть, какого размера будет лопата. Это немаловажный момент. Особенно для того, кто этой лопатой будет орудовать. Чтобы не уставала спина, но при этом и лопата не была слишком маленькой. Чтобы лопата быстро не сломалась, не стоит делать её слишком широкой – снег может быть и тяжёлым, во время оттепелей. Сантиметров 40-45 ширины будет в самый раз. Ну а высоту лопаты каждый должен рассчитать для себя сам, в зависимости от роста. На мой взгляд, самая оптимальная длина черенка такого инструмента, это когда рукоять навершия достаёт до подбородка работника. Если сделать короче – будет быстро уставать спина, если длиннее – руки и плечи. Итак, выпиливаем из фанеры лист, шириной 40 сантиметров, и длиной 45 сантиметров.
    Деревянная лопата для снега своими руками
    Это и будет основа лопаты и этой же ширины (40 см.) мы будем придерживаться при дальнейшей работе. Далее, отпиливаем от заранее заготовленной доски всё те же 40 см.
    Деревянная лопата для снега своими руками
    Нам необходимо немного округлить нижнюю часть доски, к которой будет крепиться фанера, для того, чтобы лопата не была совсем уж плоской. Для этого определяем у отрезка доски середину.
    Деревянная лопата для снега своими руками
    Выбираем, какую именно сторону мы будем округлять. Желательно ту, где не имеется сучков. Теперь с обоих торцов отрезка, отмеряем по полтора сантиметра, с той стороны, которую выбрали для округления. Проводим маркером линии от центра к торцевым отметкам и, по этим линиям, стесываем длинные углы.
    Деревянная лопата для снега своими руками
    Деревянная лопата для снега своими руками
    Я привык работать топором, для меня так быстрее и удобнее, но если кто не умеет топором, то можно взять рубанок. Итак, получилась вот такая заготовка:
    Деревянная лопата для снега своими руками
    К округлённому краю доски мы позже пришурупим фанеру, ну а на противоположном краю, посередине, сделаем ножом небольшую резку-паз для черенка.
    Деревянная лопата для снега своими руками
    Отложим пока эту заготовку в сторону, и займёмся усилением и защитой для фанеры. Некоторые умельцы делают защитную кромку лопаты из жести, но я не сторонник такой защиты, жесть очень мягкая, она гнётся и очень быстро стирается, особенно если вы постоянно скребёте снег с плиточного покрытия или заливного бетона. Потому, делаю всегда защитную кромку лопаты из листового оцинкованного металла, толщиной не менее 1 мм. Это наиболее кропотливая часть работы. Нужно выпилить из листа оцинковки полоску, шириной 5, и длиной 40 см. Можно вырезать её и ножницами по металлу, но это ещё более нудный процесс, потому советую воспользоваться шлифмашинкой. Далее нужно загнуть полосу ровно посередине, вдоль, по всей длине. Для этого делаем маркером отметку, и по ней сгибаем металл.
    Деревянная лопата для снега своими руками
    Сначала немного подгибаем плоскогубцами, а потом, простукивая по всей длине молотком, загибаем до нужного состояния. Вот так:
    Деревянная лопата для снега своими руками
    Теперь надеваем эту защитную полосу на передний край листа фанеры.
    Деревянная лопата для снега своими руками
    Сверлим отверстия для заклёпок, на 4 мм. Пять отверстий по всей длине, равномерно распределённых, будет достаточно. Нарезаем пять отрезков алюминиевой проволоки, это будут заклёпки.
    Деревянная лопата для снега своими руками
    Деревянная лопата для снега своими руками
    Деревянная лопата для снега своими руками
    Длину заклёпок определяем исходя из толщины защитной полосы с фанерой внутри. Не забываем приплюсовать ещё по полтора мм. с каждой стороны для расплющивания. Начиная с одного из краёв, по очереди, заклёпываем все отверстия.
    Деревянная лопата для снега своими руками
    Теперь можно крепить лист к заготовленной доске, со стёсанными углами. Кладём доску округлённой стороной вверх, прикладываем как можно ровнее лист фанеры, и крепим его на шурупы. Семь штук будет достаточно.
    Деревянная лопата для снега своими руками
    Деревянная лопата для снега своими руками
    Теперь стёсываем верхушку черенка, под углом, примерно 35-45 градусов.
    Деревянная лопата для снега своими руками
    Прикладываем к середине фанеры, отмечаем карандашом. Сверлим сквозные отверстия в черенке и фанере.
    Деревянная лопата для снега своими руками
    Скрепляем всё это болтом.
    Деревянная лопата для снега своими руками
    Если нет болта с плоской и широкой шляпкой – вырезаем из оцинковки шайбу.
    Деревянная лопата для снега своими руками
    Деревянная лопата для снега своими руками
    Это для того, чтобы фанера не проломилась под шляпкой шурупа, от тяжести снега. Теперь ещё одно крепление, черенок к торцевой доске. Тут достаточно просто вбить гвоздь помощнее. Я взял шиферный.
    Деревянная лопата для снега своими руками
    Ну и в завершении, я прикрепил к черенку рукоять-навершие, которое вместе с черенком притащил с работы, сняв со сломанной пластмассовой лопаты.
    Деревянная лопата для снега своими руками
    Вот такая хорошая лопата обошлась она нам ценой в пакетик шурупов. Ну, и ещё ценой в навершие черенка, если его покупать. Такая же предыдущая деревянная лопата для снега, исправно служила мне четыре зимы, с учётом небольших ремонтов по осени, перед началом снежного сезона.
    Деревянная лопата для снега своими руками

    Смотрите видео


    sdelaysam-svoimirukami.ru

    Складная лопата 3 в 1 своими руками


    Привет любителям помастерить, предлагаю изучить инструкцию, как своими руками сделать складную лопату. Особенно полезна такая лопата будет для любителей побегать с металлоискателем. Впрочем, не будет бесполезной лопата и для туриста, и для «выживальщика», она также поможет вам в дороге, поэтому полезно иметь ее в автомобиле.

    На одной из сторон лопаты имеется ножовка, которая прекрасно режет палки и не только. А другая сторона лопаты заточена как топор, ей можно стругать, затачивать палки, рубить ветви и другое. Лопату можно зафиксировать в четырех положениях, что сильно увеличивает ее функционал. Если проект вас заинтересовал, предлагаю изучить его более детально.

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - листовая нержавеющая сталь;
    - заклепки;
    - листовая сталь;
    - болты и гайки;
    - кусок стальной трубы;
    - черенок;
    - краска по металлу.

    Список инструментов:
    - тиски;
    - молоток;
    - рубанок;
    - болгарка;
    - дрель или сверлильный станок;
    - сварочный аппарат;
    - линейка, карандаш;
    - ножовка и пр.

    Процесс изготовления лопаты:

    Шаг первый. Шарнирное соединение
    Первым делом изготовим шарнирное соединение. Для начала нам понадобится подыскать болт и стальной стержень. Стержень нужно приварить к головке болта перпендикулярно. Стержень будет являться осью конструкции, лучше брать стержень из закаленной стали. Головку болта можно вышлифовать, чтобы не было понятно, что это болт.

    Далее вырезаем из листовой стали «уши» и сверлим в них отверстия под ось. Эти уши привариваем к основе, в качестве которой используется также стальная пластина с просверленными под заклепки отверстиями. В завершении шага для болта нужно найти гайку, чтобы ее сделать массивнее, можно вварить гайку внутрь стальной трубы. Вот и все, имеем готовый шарнирный узел, срежьте углы ушей, чтобы получить дополнительные положения для лопаты.








    Шаг второй. Изготовление лопаты
    Лопату делаем из нержавеющей стали, этот металл прочный и не ржавеет, что нам и нужно. Вырезаем нужную форму и сгибаем лопату пополам. После этого к лопате крепим шарнирный узел, автор его крепит с помощью заклепок. Такое соединение будет довольно прочным, но если вы будете использовать обычную сталь для лопаты, эти части можно просто и сварить.










    В завершении нужно приварить к гайке часть, к которой мы будем крепить черенок. Эту делать нужно сделать под конус, для этого вырезаем из куска трубы треугольник, а затем молотком задаем желаемую форму детали. Свариваем конус и привариваем к гайке.

    Лопате задаем окончательную форму – загибаем каждую сторону внутрь.
    Вот и все, получаем почти готовую лопату.

    Шаг третий. Черенок
    Подгоняем черенок под лопату, он должен заходить подальше в конусообразную часть. Автор подгоняет черенок рубанком и отрезает до нужной длины. Для долговечности черенок можно пропитать маслом или покрасить.


    Шаг четвертый. Испытания
    Лопата почти готова, в завершении одну из сторон наточим, а на другой сформируем ножовочное полотно. Покрасьте стальные части, чтобы не ржавели.

    Вот и все, лопату можно испытывать. Автор ей легко копает, а также работает как сапкой, закрепив лопату под прямым углом.

    Помимо этого лопата отлично режет и рубит. Надеюсь, вам проект понравился, удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!


    Источник Доставка новых самоделок на почту

    Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

    *Заполняя форму вы соглашаетесь на обработку персональных данных

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    usamodelkina.ru

    Секрет и модернизация штыковой лопаты


    Штыковая лопата - на самом деле довольно грозный инструмент, ей можно копать траншеи, ямки под столбы и прочее, прорубывая при этом корни, пробиваясь через камни и прочие препятствия.

    Я вот копаю траншею длиной 120 метров в плотной глине и штыковая лопата не выдерживает. Одной лопаты хватает метров на 30, далее ее нужно или варить или брать другую, хоть я на нее особо и не налегаю. Дело в том, что в процессе копки лопата гнется, пружинит, в итоге со временем металл устает и не возвращается в исходное положение и лопата гнется, а потом и ломается, дает трещины.

    Укрепление
    В процессе разрушения лопаты я ее подваривал, в итоге получилось то, что вы видите на фото, это конечный вариант и в принципе он оптимальный. Ребра жесткости лопаты были укреплены старыми толстыми гвоздями, при проварке сплошняком получаются прочные ребра жесткости. В итоге пошло 5 гвоздей, это не такой большой вес, но зато прочность лопаты и ресурс сильно увеличивается.

    Повышение производительности. Важно!
    Обычно черенок для лопаты имеет заточенный конец, часть черенка идет вдоль лезвия под ребром жесткости. Благодаря такой конструкции повышается прочность лопаты на изгиб. НО! Такая конструкция сильно снижает производительность штыковой лопаты. Возьмите палку и попробуйте ее вставить в плотную землю, ну как, реально? Нет! Так и с штыковой лопатой, черенок просто упирается в землю и лопата застряет где-то на половине.


    Благодаря укреплению конструкции, которое я описал выше, черенок не нужно вести вдоль ребра жесткости, он вставляется только в кронштейн (трубу) и доходит до верхней границы лопаты. Когда я так все сделал, я испугался свой лопаты! Раньше я танцевал на ней, чтобы хоть как-то загнать штык в плотную глину, сейчас она идет как в масло, причем я беру сразу сантиметров по 10, откалываются целые булыжники глины.

    Но важно помнить, что лопата - это не лом, нужно чувствовать нагрузку, бывают и корни, и камни....

    Плюс ко всему, я немного завалил лезвие вперед, так лопата лучше берет породу, а на пробивной силе это особо не сказывается, да и гнуть спину нужно меньше.

    Краску с лопаты всю счищаем, трение металла о грунт минимальное. Лопата ржавеет, когда не работает, поэтому для хранения ее лучше смазывать.



    Как делают обычно....
    Секрет и модернизация штыковой лопаты
    Секрет и модернизация штыковой лопаты
    Как у меня!

    Секрет и модернизация штыковой лопаты Доставка новых самоделок на почту

    Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

    *Заполняя форму вы соглашаетесь на обработку персональных данных

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    usamodelkina.ru

    Как сделать снежную лопату из ведра от шпаклевки

    Уборка территории от снега в течение всего зимнего периода с помощью совковой лопаты требует много сил и времени. Использование для этого дорогостоящей моторизованной техники больно ударит по семейному бюджету. Чтобы избежать этих двух крайностей, можно сделать снежную лопату, напоминающую скрепер или скребок, которая, с одной стороны, поможет сохранить силы, с другой – деньги.
    Как сделать снежную лопату из ведра от шпаклевки

    Понадобится


    Оригинальную снежную лопату будем изготавливать из следующих доступных и недорогостоящих материалов и изделий:
    • пластикового ведра на 20 литров, из-под краски, шпаклевки или т.п.;
    • фрагмента деревянной толстой доски;
    • стыковочной алюминиевой планки для линолеума;
    • оцинкованного трубного фланца;
    • стального резьбового фитинга для поворота под 45 градусов;
    • одной длинной и двух коротких отрезков круглой стальной трубы;
    • крепежных шурупов;
    • стального трубного тройника под 90 градусов;
    • двух заглушек;
    • заклепок.

    Для работы нам понадобятся некоторые инструменты и приспособления: лобзиковая пила, ножовки по дереву и металлу, отвертка ручная, плашка с воротком и заклепочный пистолет.

    Процесс изготовления снежной лопаты из ведра


    Чтобы сделать рабочий орган нашей самоделки, разрезаем лобзиковой пилой продольно пластиковое ведро на две половины. Соединяем их так, чтобы ребра жесткости оказались в центре и плотно прилегали друг к другу.
    Выпиливаем из деревянной толстой доски прямоугольный фрагмент заданной длины и ширины. Прикладываем его снаружи симметрично линии соединения двух частей пластикового ведра и изнутри закрепляем их к деревянному фрагменту шурупами с помощью ручной отвертки.
    Как сделать снежную лопату из ведра от шпаклевки
    Как сделать снежную лопату из ведра от шпаклевки
    По центру деревянного прямоугольника устанавливаем оцинкованный трубный фланец и также закрепляем его несколькими шурупами. Вворачиваем в резьбовое отверстие фланца стальной трубный фитинг под 45 градусов.
    Как сделать снежную лопату из ведра от шпаклевки
    На торцах длинного и коротких отрезков стальной трубы с помощью плашки и воротка нарезаем резьбу и один конец длинной трубы вкручиваем в уголковый фитинг, а на противоположный навинчиваем отводом стальной тройник. В остальные два конца тройника вкручиваем короткие трубки и навинчиваем на их концы заглушки.
    Как сделать снежную лопату из ведра от шпаклевки
    Для усиления к кромке рабочего органа снизу прикладываем алюминиевую пластину и дрелью сверлим отверстия в пластике. Затем с помощью заклепочника скрепляем эти элементы между собой.
    Как сделать снежную лопату из ведра от шпаклевки
    Наша снежная лопата в виде скрепера готова к работе.
    Как сделать снежную лопату из ведра от шпаклевки
    Как сделать снежную лопату из ведра от шпаклевки

    Смотрите видео


    sdelaysam-svoimirukami.ru

    Как сделать лопату: необходимые материалы, пошаговая инструкция, фото

    • 10 Ноября, 2018
    • Дача
    • Natali Mikhaelis

    Для многих людей приход зимы ассоциируется с большим количеством снежного покрова, который полностью меняет привычный пейзаж. При виде такой картины даже взрослый человек радуется, как ребенок. Однако для дачников и людей с собственным подворьем этот сезон также связан с необходимостью постоянной уборки снега, дыбы можно было свободно перемещаться по участку. Данный процесс может быть очень увлекательным, если у вас есть хороший инструмент. О том, как сделать лопату для уборки снега, мы расскажем в нашей статье.

    Список необходимых инструментов

    Лопата своими руками

    Любая работа подразумевает использование различных инструментов, которые позволяют сделать конструкцию быстро и качественно. Итак, чтобы сделать лопату своими руками, вам потребуется использовать следующие инструменты:

    • Гвозди и шурупы в достаточном количестве.
    • Наждачная бумага для обработки дерева.
    • Пара крепежных болтов с гайками.
    • Наждак для обработки металла.
    • Линейка и обычный карандаш.
    • Пропитка для дерева.
    • Электролобзик.
    • Электродрель.
    • Шуруповерт.
    • Болгарка.
    • Рубанок.
    • Молоток.

    Этот список инструментов является универсальным, но может быть дополнен и другими предметами, если вы захотите усовершенствовать устройство для уборки снега или же сделать его, следуя своим индивидуальным предпочтениям.

    Материалы

    Чтобы сделать лопату для снега, придется обзавестись качественными материалами, дабы конструкция не разрушилась после нескольких дней эксплуатации. Лучше всего приобрести все необходимое на строительной базе, поскольку цены на продукцию там значительно ниже, чем в магазинах или на рынке. Для лопаты потребуется следующий материал:

    • Крепкий пластик (можно использовать старую бочку или канистру).
    • Оцинкованная жесть или алюминий.
    • Лист фанеры.

    Легко догадаться, что самым недолговечным материалом является последний в списке, однако он сегодня и самый дешевый. Помимо всего вышеперечисленного, вам также понадобится материал для изготовления черенка и каркаса лопаты:

    • Деревянный брус с сечением 4 на 4 сантиметра и длиной около 2 метров (подойдут и другие размеры, но этот самый оптимальный).
    • Доска 7 сантиметров в ширину и 50 сантиметров в длину.
    • Три полоски любого гибкого металла.

    Альтернативой всему вышеперечисленному может послужить уже готовый черенок, приобрести который можно в любом строительном магазине. Стоит такая вещь относительно недорого. Если вы не хотите тратить уйму времени на изготовление держателя, то данный вариант отлично подойдет.

    Изготовление деревянного совка

    После завершения всех подготовительных процедур пришло время мастерить снегоуборочную лопату. Лучше всего начинать этот процесс с изготовления ковша, чтобы потом можно было спокойно подогнать под него размеры черенка. Эта часть лопаты может быть изготовлена из трех основных материалов: дерево, металл, пластмасса. Давайте рассмотрим каждый из них отдельно.

    Деревянная лопата для уборки снега

    Для изготовления деревянного ковша необходимо следовать алгоритму:

    • Выпиливаем из листа фанеры квадратное основание (50 на 50 сантиметров).
    • Обрабатываем края срезов наждачной бумагой, чтобы не пораниться о них.
    • Обрабатываем фанерный лист специальной водоотталкивающей пропиткой.
    • Делаем в верхней части совка несколько отверстий диаметром 4 миллиметра.

    Срок эксплуатации такой лопаты составляет от двух до пяти лет. Это не так много, однако и материал для изготовления очень дешевый. Кроме того, его легко обрабатывать. Если вы хотите более надежный вариант, то вам следует отдать предпочтение металлу.

    Металлический совок своими руками

    Для изготовления металлического совка потребуется обзавестись хорошим куском алюминия или жести. Приобрести такой можно в строительном магазине по весьма приличной цене. Другой вариант - разобрать старую бытовую технику, которая уже давно ждет своей утилизации. Например, довольно неплохо в качестве совка себя показывает стенка корпуса старой стиральной машинки.

    Металлическая лопата для уборки снега

    Старайтесь в точности следовать нашей инструкции:

    • Вырезаем из исходного материала полотно размерами 40 на 60 сантиметров.
    • Обрабатываем места среза наждаком, чтобы не порезаться о них в процессе изготовления инструмента и при дальнейшей его эксплуатации.
    • Делаем отверстия в верхней части ковша для крепления к ним черенка.

    Можно придать металлическому ковшу более подходящую форму, чтобы он лучше загребал снег. Для этого загибаем нижнюю часть полотна с помощью молотка примерно на 30°. Тогда лопата лучше будет скользить по снегу.

    Пластмассовый совок

    Почему лопата из пластмассы для уборки снега является лучшей? Пластик (если сравнивать его с металлом и фанерой) обладает гораздо большим количеством положительных сторон и практически полным отсутствием недостатков. Во-первых, срок эксплуатации пластика практически такой же, как у железа. Во-вторых, он гораздо легче. Это качество ценит каждый, кто часто убирает снег, особенно мокрый. В-третьих, с данным материалом гораздо удобнее работать.

    Пластмассовая лопата для уборки снега

    Для изготовления ковша используйте старую канистру или бочку. Нужно выполнить следующие действия:

    • Вырезаем пластмассовое основание с помощью электрического лобзика.
    • Делаем в верхней части ковша отверстия для крепления.
    • Нагреваем нижний край горелкой и придаем лопате желаемую форму.

    Единственный недостаток такой лопаты – ее прочность. Если вы прикрепите черенок по инструкции, которая будет приведена в следующих разделах, то данный инструмент прослужит вам в течение нескольких лет. Нужно лишь аккуратно с ним обращаться.

    Формирование торцевой части

    При изготовлении совка необходимо сформировать его торцевую часть, дабы снег не высыпался в процессе сбора. Для этого лучше всего использовать деревянную доску, поскольку с выпиливанием и сваркой металла будет слишком много проблем.

    Сделать лопату своими руками

    Поступаем следующим образом:

    • Выпиливаем полумесяц, длина которого составляет 50 сантиметров.
    • Проделываем в середине детали отверстие, в которое войдет черенок.
    • Прикрепляем полумесяц к лопате с помощью нескольких уголков и шурупов.

    После этого останется лишь изготовить черенок и вставить его в лопату. Однако данный процесс требует большой ответственности.

    Изготавливаем черенок

    Черенок для лопаты

    Решили сделать лопату для уборки снега? Без черенка вам никак не обойтись. Если вы не смогли отыскать его в хозяйстве или приобрести в магазине, то можете попытаться смастерить держатель своими руками, используя для этого деревянный брусок. Нужно лишь в точности следовать инструкции, которую мы привели для вас ниже:

    • Снимаем с четырех сторон бруска фаску, используя для этого рубанок.
    • Обрабатываем все стороны получившегося шестигранника наждачной бумагой.
    • Спиливаем конец черенка электролобзиком под углом не более 15 градусов.
    • Вставляем черенок в отверстие торцевой части лопаты и крепим его шурупами.

    Необходимо в точности следовать пропорциям, иначе черенок окажется слишком маленьким для совка и придется изготавливать другой. Это самая сложная часть работы. Если вы не уверены в своих силах, то лучше купите готовый черенок в магазине.

    Обивка совка металлическими полосками

    Чтобы усилить конструкцию, можно дополнительно обить совок металлическими полосками, предварительно разрезав лист металла, толщина которого составляет 2 миллиметра. Важнее всего укрепить нижнюю часть лопаты.

    Как сделать лопату

    Потребуется выполнить следующие действия:

    • Сгибаем полоску длиной 100 сантиметров пополам.
    • Надеваем ее на нижнюю часть совкового полотна.
    • С помощью молотка выравниваем металлическую деталь.
    • Забиваем несколько мелких гвоздиков по всей длине.
    • Укрепляем соединение торцевой панели еще одной деталью.

    Металлические детали заметно укрепят конструкцию, особенно при изготовлении совка из фанеры. После этого лопата считается почти готовой, останется лишь одна мелкая деталь.

    Красим черенок

    После завершения всех работ рекомендуется покрасить черенок (можно и совок тоже) в яркий цвет, дабы лопата выделялась на фоне снега. Так вы не забудете убрать ее в гараж после уборки. Лучше всего использовать для этого акриловую краску, хотя подойдет практически любой состав. Также это позволит устранить "топорный" вид вашего изделия, после чего лопата будет похожа на магазинные инструменты.

    Теперь вы знаете, как самому сделать лопату для уборки снега. Данный процесс не отличается особой сложностью. С этим делом справится даже тот, кто редко что-либо мастерит. Вам лишь придется обзавестись необходимыми материалами и инструментами, а после этого следовать инструкции, приведенной в нашей статье. Для наглядности предоставляем небольшой видеоролик, который поможет более подробно разобраться в рабочем процессе.

    handskill.ru

Related Post

2021 © Все права защищены.
