Сборка декоративной телеги для сада своими руками

Декорирование внутреннего пространства дачного участка – занятие интересное и увлекательное. Множество различных элементов позволяет сделать территорию вашего загородного дома уникальной, не похожей на все остальные. Некоторые детали декора можно приобрести в специализированных магазинах, некоторые, при наличии некоторого количества свободного времени не сложно изготовить своими руками. Сегодня расскажем об изготовлении декоративной дачной телеги для сада.

Разновидности декоративных  телег

Вариантов этого изделия много. Некоторые из них имеют большие размеры и требуют для своего размещения достаточно свободного пространства. Другие же невелики, могут быть оснащены лишь парой колес располагаться на любом свободном клочке земли.

Чаще всего декоративные телеги и тележки служат своеобразными кашпо для размещения различных цветущих растений в горшках или ящиках различной формы.

Конструктивно декоративная садовая тележка состоит из нескольких основных элементов. К ним относятся кузов, который может быть бортовым или выполняться в виде открытой плоской платформы, одна или две колесные пары и оглобли.

Корпус декоративной садовой телеги, или кузов не сложно изготовить из обрезного строганного пиломатериала или листовых древесных материалов, предварительно разметив, выпилив и соединив детали по заранее продуманной форме и размерам с помощью саморезов или гвоздей.

Как правило, сложность при самостоятельном проектировании подобных декоративных изделий вызывает процесс изготовления колеса. Более простой вариант представляет собой однодетальное изделие, выпиленное из одного куска фанеры или древесины достаточной толщины.

Более сложны в изготовлении сборные варианты, состоящие из нескольких деталей. Именно на технологии изготовления подобного колеса мы и остановимся подробно.

Изготовление деревянного колеса для телеги

Практически любое сборное колесо представляет собой кольцеобразный обод, внутри которого размещены спицы и центральная ось.

Для изготовления обода необходимо предварительно изготовить шаблон в натуральную величину. Для этого понадобится лист фанеры, ДСП или ОСП достаточного размера. На нем следует разметить окружность, диаметр которой будет равен диаметру обода колеса.

Рисование круга большого диаметра может вызвать определенные трудности. Для облегчения процесса поступим следующим образом:

1. разметим на заготовке ее центр, расположенный на пересечении диагоналей (в том случае, если заготовка прямоугольная) или примерно на равном удалении от кромок;
2. забьем в полученную точку гвоздь № 40 или 50 на глубину 15-20 миллиметров;
3. в тонкой рейке достаточной длины просверлим два отверстия диаметром 5 и 8 миллиметров. Расстояние между отверстиями равно диаметру размечаемой окружности.
4. меньшим отверстием установим рейку на гвоздь, а в большее плотно вставим карандаш, и выполним разметку круга, вращая рейку вокруг гвоздя.

Далее через центр круга проведем два взаимно перпендикулярных диаметра – отрезка, соединяющих точки круга. После этого разметим еще два диаметра, смещенных относительно первых на угол 45о. Таким образом мы разделили круг на 8 равных частей.

Для изготовления обода понадобятся восемь деревянных остроганных дощечек 30х80, длина которых должна превышать расстояние между точками пересечения окружности соседними диаметрами. Торцы отпилите под углом 67,5о, контролируя необходимую длину деталей по шаблону. Пиление удобно выполнять с помощью торцовочной пилы, лучковой пилы с регулируемым поворотным столиком или после предварительной разметки с помощью шаблона.

Затем сложите полученные детали на шаблоне и убедитесь в качестве их стыковки.

Следующий этап – изготовление оси колеса. Ее выпилим из подходящего размера заготовки электролобзиком или ленточной пилой, выполнив предварительную разметку чертежным циркулем.

Тем же инструментом после предварительной разметки выпилите детали обода колеса так, чтобы получилось деревянное кольцо.

Спицы.

Подготовка к установке

В качестве спиц колеса для телеги удобно использовать готовые круглые палочки, например, черенки для сельскохозяйственного инструмента, которые можно приобрести в любом строительном или хозяйственном магазине. Длину деталей подбираем, ориентируясь на внутренний диаметр обода и диаметр оси.

Для установки спиц в деталях колеса необходимо просверлить 16 глухих отверстий, диаметр которых равен диаметру стержней. Расположение отверстий в ободе и оси должно строго соответствовать друг другу.

Для сверления используйте электродрель или сверлильный станок. Правильное направление оси отверстий обеспечат несложные самодельные приспособления.

Сборка колеса

Подготовив таким образом все детали нашего колеса приступаем к его сборке. Соединение элементов осуществляем на клею в следующей последовательности:

1. устанавливаем спицы в отверстия, просверленные в оси колеса;
2. вторые концы спиц вставляем в отверстия в деталях обода;
3. смазываем торцы частей обода колеса, стыкуем их и стягиваем на плоском основании прочным шнуром или ременной ваймой. Во избежание коробления рекомендуем прижать готовое изделие сверху.

После склеивания удалите излишки клея и зачистите все поверхности деталей колеса наждачной бумагой. Окончательную отделку декоративной телеги выполняйте после сборки всего изделия. Сохранить и подчеркнуть натуральный цвет древесины поможет лакирование, придать материалу тот или иной оттенок способна отделка различными морилками и другими подобными составами.

Полностью скрыть рисунок дерева, придать тележке яркий вид можно, применяя атмосферостойкие красители на масляной или нитрооснове.

Видео: изготовление деревянного колеса

Деревянное колесо своими руками — правила проектирования и сборки деревянных колес

Модель колеса без ступицы

На первом этапе работы необходимо на миллиметровой бумаге изобразить чертеж будущей конструкции колеса. На его основе и с помощью инструкции, как сделать деревянное колесо своими руками, должны проводиться все манипуляции.

ДЕРЕВЯННОЕ КОЛЕСО СВОИМИ РУКАМИ

Начнём с изготовления ступицы. Это самый сложный элемент изделия. В домашних условиях его сможет сделать только очень опытный мастер. Мы пошли простым путём: взяли деревянный брусок размером 10 на 10 см, длиной 60 см и отправились к токарю. Хорошо, что остались ещё люди, обладающие такой профессией. Из этого бруска нам выточили 6 круглых болванок, похожих на хоккейные шайбы, диаметром 9,5 см, шириной 8 см. Внутри диаметром 5 см – ступица готова. Конечно, это именно декоративная ступица – чтобы надеть её на ось, нужно было бы вытачивать специальные выступы. Но такой цели не стояло, деревянное колесо нужно для .

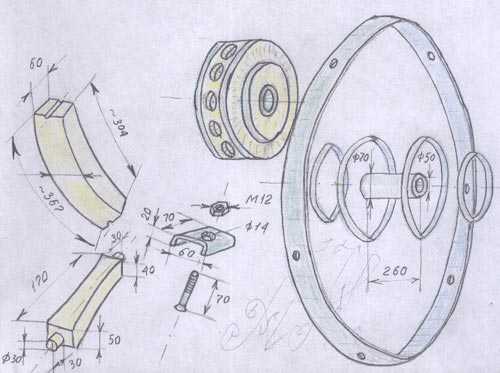

На следующем этапе мы сделали чертёж деревянного колеса в натуральную величину. На миллиметровую бумагу перенесли размер ступицы, определили диаметр изделия – 60 см, количество спиц выбрали 8. Нарисовали всё на бумаге и замерили размеры получившихся деталей.

Приступим к изготовлению спиц. На чертеже они получились равными 19 см. Возьмём деревянный брусок размером 5 на 5 см и отрежем от него 8 частей длиной 23 см. По два см с каждой стороны мы оставим на шканты, с помощью которых соединим спицу со ступицей и косяком колеса. Обработаем бруски рубанком, придав им товарный вид.

Теперь сделаем на спицах шканты. С каждой стороны бруска отметим по 2 см и ножовкой сделаем пропилы по 1,5 см. Острым ножом срежем лишнюю древесину и оформим выступы цилиндрической формы диаметром 2 см.

Чтобы придать деревянному колесу хоть какой-нибудь дизайн, обработаем спицы фрезерным станком. Закрепим брусок на табуретке с помощью струбцины и срежем кромки с четырёх сторон.

Следующий шаг – изготовление так называемых косяков деревянного колеса. Согласно чертежу, их у нас будет 8 штук. Возьмем белый лист бумаги и перенесём на него рисунок одного косяка. Это будет шаблон.

Подберём доску толщиной 5 см. Ширины доски должна быть не меньше длины косяка. Приложим лист с рисунком к доске и обведём чертёж карандашом, прикладывая небольшое усилие. Можно воспользоваться копировальной бумагой, но в нашем случае мы обошлись без неё. Убрав листок, обведём контур косяка, отпечатавшийся на доске. Электролобзиком аккуратно выпилим 8 штук и обработаем их шлифовальной машиной.

Косяки имеют сложную геометрическую форму, качество их изготовления напрямую влияет на внешний вид деревянного колеса. В идеале все 8 штук должны быть идентичными.

Теперь нужно подготовить косяки к соединению со спицами. Для этого в нижней плоскости изделия в центре пересечения двух диагоналей просверлим отверстие диаметром 2 см и глубиной тоже 2 см.

С помощью транспортира разметим ступицу на 8 равных частей и тоже просверлим 8 отверстий диаметром 2 см.

Дальше проводим примерку деревянного колеса. Вставим спицу в косяк, потом в ступицу и соединим все части между собой. Меняя элементы местами, нужно добиться, чтобы изделие выглядело ровным и все детали подходили друг к другу. На этом этапе проводим окончательную доводку элементов: подтачиваем, подпиливаем, рассверливаем.

Убедившись, что все детали подходят друг к другу, пронумеровываем их, чтобы не перепутать, и начинаем сборку. Соединяем элементы при помощи мебельного клея.

Косяки, чтобы колесо было прочным, закрепляем между собой при помощи мебельных шкантов. Для этого просверливаем в боковых гранях отверстия, вставляем в них шкант и соединяем детали между собой.

Не спеша, собираем деревянное колесо. К сожалению, отсутствие опыта сказалось на сборке – косяки не замкнули окружность, не хватило 2 см. Всё-таки при их выпиливании нужно быть более точным. Пришлось вырезать деревянный клин по размеру, намазать его мебельным клеем и закрепить струбциной на сутки.

Изготовление обода

По чертежу с диаметром колеса 700 мм следует изготовить 4 лекала для последующего вытачивания элементов обода. По лекалам переносится рисунок на деревянную заготовку и выпиливаются электролобзиком 4 дуги заданного размера. Когда эти элементы будут готовы, их необходимо скрепить между собой при помощи клея ПВА. Для прочности фиксации используют дополнительно металлический профиль или маячки, которые затем надо будет снять.

Заменитель ступицы и спицы

Чтобы уменьшить трудозатраты при изготовлении ступицы, рекомендуется изготовить два круга с диаметром до 100 мм:

• из деревянной доски толщиной 30 мм;
• из бруса толщиной 55-60 мм.

Далее изготавливаются 8 спиц, длина которых зависит от диаметра самого колеса. Форма сечения может быть разной – квадратная, круглая или прямоугольная.

Когда клей на ободе полностью высохнет, необходимо с внутренней стороны обустроить гнезда для спиц. Размер должен соответствовать сечению. При этом желательно, чтобы спица вставлялась не слишком легко, а требовались удары киянкой.

Гнезда изготавливаются при помощи киянки со стамеской. Применение перьевого сверла или фрезы с насадкой существенно облегчит работу.

Читайте здесь: Бизиборд своими руками — как делается доска для развития. Советы и простые шаги по созданию доски для детей

Деревянное колесо своими руками: инструкции и пошаговое изготовление декоративных украшений сада

Владельцы загородных домов и дач стремятся оригинально декорировать свой участок. Одним из способов является создание деревенского интерьера с телегой или деревянным колесом у дома. Найти оригинальное изделие не так уж просто, поэтому выходом станет самостоятельное изготовление колеса.

Модель колеса без ступицы

На первом этапе работы необходимо на миллиметровой бумаге изобразить чертеж будущей конструкции колеса. На его основе и с помощью инструкции, как сделать деревянное колесо своими руками, должны проводиться все манипуляции.

Изготовление обода

По чертежу с диаметром колеса 700 мм следует изготовить 4 лекала для последующего вытачивания элементов обода. По лекалам переносится рисунок на деревянную заготовку и выпиливаются электролобзиком 4 дуги заданного размера. Когда эти элементы будут готовы, их необходимо скрепить между собой при помощи клея ПВА. Для прочности фиксации используют дополнительно металлический профиль или маячки, которые затем надо будет снять.

Заменитель ступицы и спицы

Чтобы уменьшить трудозатраты при изготовлении ступицы, рекомендуется изготовить два круга с диаметром до 100 мм:

• из деревянной доски толщиной 30 мм;
• из бруса толщиной 55-60 мм.

Далее изготавливаются 8 спиц, длина которых зависит от диаметра самого колеса. Форма сечения может быть разной – квадратная, круглая или прямоугольная.

Когда клей на ободе полностью высохнет, необходимо с внутренней стороны обустроить гнезда для спиц. Размер должен соответствовать сечению. При этом желательно, чтобы спица вставлялась не слишком легко, а требовались удары киянкой.

Гнезда изготавливаются при помощи киянки со стамеской. Применение перьевого сверла или фрезы с насадкой существенно облегчит работу.

Крепление деталей

Изготовленные посадочные гнезда обрабатываются клеем и в них вбиваются планки спиц. При правильном закреплении все они сходятся в центре.

Возможно появление зазоров между ними вследствие погрешностей в работе. Чтобы их устранить, изготавливаются колышки нужных размеров и крепятся в центре в промежутках между спицами при помощи ПВА.

В центр обода с двух сторон к спицам приклеиваются изготовленные ранее круги, которые будут имитировать ступицу. Один из них, крепящийся с внутренней стороны колеса, можно зафиксировать саморезами к спицам. Так будет обеспечена большая прочность конструкции. В центре целесообразно сделать декоративное отверстие, как в ступице.

Шлифовка и покраска

Придают поверхности колеса гладкость и устраняют недостатки при помощи шлифовальной машины, а в труднодоступных местах – наждачкой. Для облегчения работ некоторые детали шлифовать можно еще до сборки, например спицы.

Конструкцию желательно обработать морилкой, выбрав состав по наиболее устраивающему вас цвету. Это средство будет служить защитой для древесины. На последнем этапе колесо покрывают лаком.

Конструкция со ступицей

Независимо от модели колеса, приступать к работе нужно, начертив макет конструкции на бумаге и выверив все размеры. Например, можно ориентироваться на диаметр 600 мм.

Ступица

Изготовить эту деталь можно на токарном станке. Для этого следует подготовить заготовку сечением 100х100 мм и длиной 600 мм. Из нее должно получиться 6 деталей с круглым сечением, похожих на шайбу. Диаметр таких болванок 90-95 мм. Внутри каждой детали просверливается отверстие с диаметром 50 мм.

Спицы

Для колеса диаметром 60 мм с заданной шириной обода необходимо будет изготовить 8 спиц длиной около 190 мм. Для этого берутся бруски 50х50 мм длиной 230 мм. Разница в длине по 20 мм с обеих сторон необходима для обустройства шкантов, обеспечивающих крепление на ступицу и обод. Каждую деталь аккуратно обрабатывают рубанком, как это видно на фото деревянного колеса.

Чтобы оформить шканты, потребуется с обоих краев отметить расстояние 20 мм от края и пропилить на глубину 15 мм. При помощи ножа лишняя древесина удаляется, а шкантам придается цилиндрическая форма.

Закрепив спицы струбциной на верстаке или табуретке, фрезерным устройством срезают края заготовки. В результате все восемь деталей становятся более округлыми.

Изготовление косяков

Чтобы соорудить круг колеса, необходимо выпилить восемь дугообразных заготовок – косяки. Для этого по чертежу делается макет из бумаги, а затем он переносится на заготовку. По отметкам выпиливаются детали, которые должны быть равными по форме и размеру. В нижней их части (внутренней поверхности будущего колеса) в центре высверливаются гнезда для спиц. Диаметр и глубина отверстий по 20 мм. Гнезда должны находиться в точке пересечения диагоналей.

На ступице проделывают аналогичные гнезда по отметкам с использованием транспортира. Их число должно совпадать, а размер также равен 20 мм.

Предварительное тестирование

Конструкция колеса собирается без использования клея. Все детали прикладываются друг к другу согласно чертежу. Спицы, косяки можно менять местами, стремясь добиться наибольшего соответствия и прилегания деталей.

При необходимости можно дополнительно их обработать. Добившись нужной точности, пронумеруйте детали.

Крепление

Соединять конструктивные детали друг с другом рекомендуется мебельным клеем или ПВА. Для большей прочности косяки скрепятся шкантами мебельного типа. Их вставляют в предварительно высверленные отверстия в боковых сторонах косяков. Иногда после полного завершения сборки выявляются неточности и зазоры. Их закрывают при помощи клина-вставки.

Окончательная обработка

Собранное колесо шлифуется, стыки закрываются герметиком. Затем следует поверхность обработать морилкой и вскрыть лаком. Конструкции надо дать высохнуть, а затем установить в нужном месте на территории загородного участка. В целях декорирования можно изготовить несколько колес, создав композицию.

Фото деревянных колес своими руками

Источник: https://clubsamodelok.ru/derevyannoe-koleso-svoimi-rukami/

Крепление деталей

Изготовленные посадочные гнезда обрабатываются клеем и в них вбиваются планки спиц. При правильном закреплении все они сходятся в центре.

Возможно появление зазоров между ними вследствие погрешностей в работе. Чтобы их устранить, изготавливаются колышки нужных размеров и крепятся в центре в промежутках между спицами при помощи ПВА.

В центр обода с двух сторон к спицам приклеиваются изготовленные ранее круги, которые будут имитировать ступицу. Один из них, крепящийся с внутренней стороны колеса, можно зафиксировать саморезами к спицам. Так будет обеспечена большая прочность конструкции. В центре целесообразно сделать декоративное отверстие, как в ступице.

Шлифовка и покраска

Придают поверхности колеса гладкость и устраняют недостатки при помощи шлифовальной машины, а в труднодоступных местах – наждачкой. Для облегчения работ некоторые детали шлифовать можно еще до сборки, например спицы.

Конструкцию желательно обработать морилкой, выбрав состав по наиболее устраивающему вас цвету. Это средство будет служить защитой для древесины. На последнем этапе колесо покрывают лаком.

Обработка готового колеса

Вы уже знаете, как сделать колесо. Остается только тщательно проработать поверхность изделия, чтобы защитить ее от воздействия негативных факторов и погодных явлений. Для этого на первых порах используют морилку. Лучше выбирать состав с дополнительным свойством защиты от короедов, термитов и других насекомых вредителей. Хотя в некоторых случаях прогрызенное жуками колесо выглядит более натурально и эстетично.

После обработки морилкой колесо покрывают лаком, нанося материал в 2-3 слоя. Между предыдущим и последующим нанесением выжидают, пока лак не высохнет. В этом случае используют корабельный лак, обеспечивающий высокую защиту от влаги и воды. Такой вариант выгоднее металлического колеса, которое весит намного больше и поддается коррозионным процессам. Иногда даже самые эффективные средства не могут защитить поверхность металла от повреждений.

Теперь вы знаете, как сделать колеса своими руками. Сразу скажем, что вам понадобится время и терпение. Для создания такого элемента декора требуются определенные навыки и наличие набора необходимых столярных инструментов. Если и с тем, и с другим проблем нет, то, занимаясь изготовлением деревянных изделий, элементов декора и даже мебели, можно удачно сэкономить бюджет. Кроме этого, поделки из дерева всегда вызывают восторг и дорого ценятся, если работа выполнена действительно качественно.

Не сомневайтесь, что такой декоративный элемент прекрасно дополнит ландшафтный дизайн участка. Деревянное колесо можно удачно сочетать с цветочными композициями, оживляющими атмосферу. Колесо, выполненное своими руками, выигрышно дополнит интерьер в стиле кантри или подчеркнет особенности применения этого дизайнерского направления в ландшафтном декорировании.

Спицы

Для колеса диаметром 60 мм с заданной шириной обода необходимо будет изготовить 8 спиц длиной около 190 мм. Для этого берутся бруски 50х50 мм длиной 230 мм. Разница в длине по 20 мм с обеих сторон необходима для обустройства шкантов, обеспечивающих крепление на ступицу и обод. Каждую деталь аккуратно обрабатывают рубанком, как это видно на фото деревянного колеса.

Читайте здесь: Плакат своими руками: советы и рекомендации по изготовлению и оформлению новостных, рекламных и информационных плакатов

Чтобы оформить шканты, потребуется с обоих краев отметить расстояние 20 мм от края и пропилить на глубину 15 мм. При помощи ножа лишняя древесина удаляется, а шкантам придается цилиндрическая форма.

Закрепив спицы струбциной на верстаке или табуретке, фрезерным устройством срезают края заготовки. В результате все восемь деталей становятся более округлыми.

ДЕРЕВЯННОЕ КОЛЕСО СВОИМИ РУКАМИ

Начнём с изготовления ступицы. Это самый сложный элемент изделия. В домашних условиях его сможет сделать только очень опытный мастер. Мы пошли простым путём: взяли деревянный брусок размером 10 на 10 см, длиной 60 см и отправились к токарю. Хорошо, что остались ещё люди, обладающие такой профессией. Из этого бруска нам выточили 6 круглых болванок, похожих на хоккейные шайбы, диаметром 9,5 см, шириной 8 см. Внутри просверлили отверстие диаметром 5 см – ступица готова. Конечно, это именно декоративная ступица – чтобы надеть её на ось, нужно было бы вытачивать специальные выступы. Но такой цели не стояло, деревянное колесо нужно для украшения участка.

На следующем этапе мы сделали чертёж деревянного колеса в натуральную величину. На миллиметровую бумагу перенесли размер ступицы, определили диаметр изделия – 60 см, количество спиц выбрали 8. Нарисовали всё на бумаге и замерили размеры получившихся деталей.

Приступим к изготовлению спиц. На чертеже они получились равными 19 см. Возьмём деревянный брусок размером 5 на 5 см и отрежем от него 8 частей длиной 23 см. По два см с каждой стороны мы оставим на шканты, с помощью которых соединим спицу со ступицей и косяком колеса. Обработаем бруски рубанком, придав им товарный вид.

Теперь сделаем на спицах шканты. С каждой стороны бруска отметим по 2 см и ножовкой сделаем пропилы по 1,5 см. Острым ножом срежем лишнюю древесину и оформим выступы цилиндрической формы диаметром 2 см.

Чтобы придать деревянному колесу хоть какой-нибудь дизайн, обработаем спицы фрезерным станком. Закрепим брусок на табуретке с помощью струбцины и срежем кромки с четырёх сторон.

Следующий шаг – изготовление так называемых косяков деревянного колеса. Согласно чертежу, их у нас будет 8 штук. Возьмем белый лист бумаги и перенесём на него рисунок одного косяка. Это будет шаблон.

Подберём доску толщиной 5 см. Ширины доски должна быть не меньше длины косяка. Приложим лист с рисунком к доске и обведём чертёж карандашом, прикладывая небольшое усилие. Можно воспользоваться копировальной бумагой, но в нашем случае мы обошлись без неё. Убрав листок, обведём контур косяка, отпечатавшийся на доске. Электролобзиком аккуратно выпилим 8 штук и обработаем их шлифовальной машиной.

Косяки имеют сложную геометрическую форму, качество их изготовления напрямую влияет на внешний вид деревянного колеса. В идеале все 8 штук должны быть идентичными.

Теперь нужно подготовить косяки к соединению со спицами. Для этого в нижней плоскости изделия в центре пересечения двух диагоналей просверлим отверстие диаметром 2 см и глубиной тоже 2 см.

С помощью транспортира разметим ступицу на 8 равных частей и тоже просверлим 8 отверстий диаметром 2 см.

Дальше проводим примерку деревянного колеса. Вставим спицу в косяк, потом в ступицу и соединим все части между собой. Меняя элементы местами, нужно добиться, чтобы изделие выглядело ровным и все детали подходили друг к другу. На этом этапе проводим окончательную доводку элементов: подтачиваем, подпиливаем, рассверливаем.

Убедившись, что все детали подходят друг к другу, пронумеровываем их, чтобы не перепутать, и начинаем сборку. Соединяем элементы при помощи мебельного клея.

Косяки, чтобы колесо было прочным, закрепляем между собой при помощи мебельных шкантов. Для этого просверливаем в боковых гранях отверстия, вставляем в них шкант и соединяем детали между собой.

Не спеша, собираем деревянное колесо. К сожалению, отсутствие опыта сказалось на сборке – косяки не замкнули окружность, не хватило 2 см. Всё-таки при их выпиливании нужно быть более точным. Пришлось вырезать деревянный клин по размеру, намазать его мебельным клеем и закрепить струбциной на сутки.

Дальше шлифовальной машиной уберём все выпуклости, сделаем колесо от телеги ровным и гладким. Щели можно замазать герметиком по дереву.

Деревянное колесо готово к покраске. Мы своё изделие обработали сначала чёрной морилкой, состарив его, а в завершении покрыли двумя слоями бесцветного лака.

Чтобы колесо со временем не рассохлось, скрепим его жестяной лентой, прикрутив её на саморезы.

Деревянное колесо от телеги готово. Поставим его к декоративному забору. Учитывая совершённые ошибки, со временем можно сделать своими руками ещё несколько штук – место применения для них всегда найдётся. Если статья понравилась, поделитесь ей в соцсетях.

Изготовление косяков

Чтобы соорудить круг колеса, необходимо выпилить восемь дугообразных заготовок – косяки. Для этого по чертежу делается макет из бумаги, а затем он переносится на заготовку. По отметкам выпиливаются детали, которые должны быть равными по форме и размеру. В нижней их части (внутренней поверхности будущего колеса) в центре высверливаются гнезда для спиц. Диаметр и глубина отверстий по 20 мм. Гнезда должны находиться в точке пересечения диагоналей.

На ступице проделывают аналогичные гнезда по отметкам с использованием транспортира. Их число должно совпадать, а размер также равен 20 мм.

Предварительное тестирование

Конструкция колеса собирается без использования клея. Все детали прикладываются друг к другу согласно чертежу. Спицы, косяки можно менять местами, стремясь добиться наибольшего соответствия и прилегания деталей.

При необходимости можно дополнительно их обработать. Добившись нужной точности, пронумеруйте детали.

Виды телеги для лошади

Рекомендуем к прочтению

Как выбрать имя для лошади: красивые клички для жеребцов и кобыл

«Телега» или «подвода» — общие названия для гужевых повозок с четырьмя колёсами. Обычно в них впрягают лошадей, но иногда встречаются случаи использования мулов, буйволов и волов. Чаще всего основным материалом для изготовления такого вида транспорта служит древесина, причём нередко всю конструкцию ставят на такие же деревянные колёса.

Подводы с резиновыми пневматическими колёсами и оглобельной упряжкой — более современный вариант телег, грузоподъёмность которых составляет примерно 750 кг. Вес самой телеги может колебаться в пределах 250–300 кг, ведь многое тут зависит от конкретного вида конструкции. Основными разновидностями считаются следующие.

Тележка

Тележка — специально оборудованная телега для перевозки людей. В её конструкции изначально предусмотрены сиденья для пассажиров и извозчика, а также могут использоваться ручки, установленные на внутреннюю часть бортиков для большей безопасности пассажиров при передвижении. Колёса тележек изготавливаются только из пневматических шин, поскольку им приходится ездить и по твёрдому дорожному покрытию.

Дроги

Под этим термином принято понимать длинную телегу, передняя и задняя части которой соединены длинными продольными досками или брусьями, с поперечно уложенными на них металлическими листами. Дроги не имеют кузова и в былые времена использовались как погребальные колесницы для транспортировки тел умерших к месту погребения. Сегодня такой вариант телеги отлично подходит для перевозки габаритных грузов, в том числе и стогов сена, конечно, если владелец правильно закрепит их на поверхности.

Полок

Эту разновидность телег чаще остальных используют для перевозки тяжёлых грузов. Её кузов выполнен в виде сплошного деревянного основания, на которое укладывают груз, при необходимости закрепляя его. Платформу полока можно изготовить из прочной древесины: в продольном направлении доски укладываются очень близко друг к другу, а по сторонам скрепляются поперечными, более короткими, деревянными элементами. Всю конструкцию желательно установить на прочную металлическую раму с хорошей амортизацией, а в виде колёс использовать резиновые надувные шины.

Экипаж

Экипаж представляет собой закрытую пассажирскую повозку, в конструкции которой предусмотрены рессоры. Она может быть одноосной (двухколёсной) и двухосной (четырёхколёсной), более или менее подвижной, что сказывается на манёвренности. К другим отличительным характеристикам между данными видами можно отнести:

• различия в устойчивости конструкции;
• вместительность кузовной части;
• тип рессор;
• грузоподъёмность.

Исходя из вида упряжи, экипажи оборудуются дышлом или оглоблями. В качестве колёс могут использоваться деревянные элементы, но они больше характерны для небольших экскурсионных экипажей на территории частных исторических музеев, а на остальных телегах устанавливают более удобные резиновые колёса.
Важно! Всегда заранее рассчитывайте примерный вес перевозимых в будущем грузов, что поможет подобрать наиболее подходящие материалы для изготовления телеги.

Крепление

Соединять конструктивные детали друг с другом рекомендуется мебельным клеем или ПВА. Для большей прочности косяки скрепятся шкантами мебельного типа. Их вставляют в предварительно высверленные отверстия в боковых сторонах косяков. Иногда после полного завершения сборки выявляются неточности и зазоры. Их закрывают при помощи клина-вставки.

Делаем своими руками

Для изготовления декоративной телеги необходим качественный чертеж и функциональные инструменты. Все детали будущей деревянной телеги должны иметь правильное размерное соотношение.

Сборка колес

Эффективная сборка колес декоративной телеги подразумевает их изготовление по намеченным чертежам.

Смастерить самодельное деревянное колесо просто, если подготовить круглую поделку из фанеры и по центру высверлить отверстие для будущей оси телеги. Или изготовить 2 деревянных полукруглых элемента и совместить их.

Самой красивой вариацией считаются декоративные колеса, оборудованные спицами. Для изготовления деревянных деталей на фанерном листе отмечают будущие габариты колеса. Середину поделки помечают карандашом и забивают в нее гвоздь.

После находят тонкую деревянную рейку, которая по длине не уступает радиусу заготовки, и проделывают в ней 2 просеки. В центральную просеку, диаметром 5 мм вставляется гвоздь, а во вторую, диаметром 8 мм, — карандаш. Закрепленным на рейке карандашом вычерчивают окружность так, чтобы колесо от телеги получилось натурального диаметра. Окружность разделяют на 8 сегментов.

На изготовление обода надо подобрать деревянные брусочки, которые располагают по окружности. Их соединяют торцами друг с другом по форме колеса. Чтобы создать гладкий переход, можно подпилить размещенные на фанерном листе брусочки.

При изготовлении оси для телеги должен использоваться толстый брусочек, на котором вычерчивают круг и выпиливают поделку оси. Теперь подбирают материал для спиц колеса. Спицы легки в изготовлении, но их можно приобрести в строительном универмаге. По длине самодельные спицы должны совпадать с диаметром между ободом и осью колеса от телеги.

Спицы устанавливают в заготовленные отверстия, диаметром равным диаметру черенков. Черенки плотно соединяют с отверстиями и размещают на равных расстояниях.

После изготовления осуществляется сборка колеса:

• черенки для спиц размещают одним краем в высверленные прорехи в оси;
• другим краем спицы вкладывают в прорехи обода;
• сегменты обода колеса смазываются клеем, состыковываются и стягиваются плотным ремнем;
• на колесо телеги накладывают пресс, чтобы клей не разъехался.

Окончательная обработка

Собранное колесо шлифуется, стыки закрываются герметиком. Затем следует поверхность обработать морилкой и вскрыть лаком. Конструкции надо дать высохнуть, а затем установить в нужном месте на территории загородного участка. В целях декорирования можно изготовить несколько колес, создав композицию.

Читайте здесь: Прихватки своими руками: схемы, выкройки и мастер-класс по пошиву оригинальных и удобных прихваток (85 фото)

Фото деревянных колес своими руками

Соберите классическую деревянную тележку (сделай сам)

Эта идеально сбалансированная рабочая лошадка легко катится вверх и вниз по склону.

Время

Несколько дней

Сложность

Промежуточный уровень

Стоимость

$101–250

Введение

Соберите свою собственную садовую тележку, чтобы перевозить все, от мешков с мульчей до цветов. Изготовленная из прочного белого ясеня с прямыми волокнами, эта семейная тележка долгие годы будет служить садовой рабочей лошадкой.

Инструменты требуются

• 4-в-1 отвертка
• Регулируемый гаечный гам
• Торцовочная пила
• Орбитальная шлифовальная машина
• Фрезерный станок
• Защитные очки
• Настольная пила
• Стамеска по дереву

Необходимые материалы

• Клей для дерева

Обзор

Если вы любите работать в саду, но не совершаете многократных поездок за инструментами, удобрениями, мульчей, садовым шлангом и ведром для сорняков, вам понравится эта простая тележка. Он легкий и маневренный, но работает как тяжеловес. Он достаточно прочный, чтобы нести тяжелый груз почвы и растений, а также кучу садовых инструментов. Мы разработали его таким образом, чтобы вес хорошо распределялся по оси, а не по вашим рукам. А большие колеса позволяют легко катить грузы по ухабистым газонам и вверх и вниз по склонам с минимальными усилиями.

Мы разработали эту тележку так, чтобы она выглядела так же хорошо и через 20 лет. Он сделан из белого ясеня, твердой древесины, традиционно используемой для изготовления ручек садовых инструментов, лодок и мебели. Для дополнительной прочности и долговечности мы собрали его с помощью соединений внахлест, винтов и наружного клея.

В этой статье мы шаг за шагом проведем вас через сборку тележки. Как вы увидите, некоторые соединения требуют тщательной проработки деталей и терпения. Тем не менее, мы покажем вам, как сделать приспособление для фрезерования, чтобы упростить процесс надрезания. Остальное просто: вы просто вырезаете, склеиваете и скручиваете детали вместе.

Для этого проекта вам понадобится торцовочная пила, циркулярная пила, дрель и фрезер. Мы также рекомендуем настольную пилу, хотя вы можете собрать тележку и без нее. Но не волнуйтесь, если у вас нет настольной пилы; большинство поставщиков нарубят для вас древесину за небольшую плату. Или они направят вас к тому, кто может. (Некоторые поставщики почтовых заказов также нарежут для вас определенные размеры.) Мы указываем точные размеры в Списке материалов, но если вы не покупаете древесину, уже расколотую и обстроганную по размеру, добавьте около 30 процентов дополнительно для учета отходов.

Когда все материалы будут у вас под рукой, дайте себе два-три полных дня на сборку тележки.

Соберите материалы

Ищите золу у любого поставщика твердой древесины. Однако другие породы — белый дуб, вяз, пихта Дугласа или даже сосна или кедр — тоже хорошо работают, если вы не можете найти золу. Независимо от того, что вы выберете, для достижения наилучших результатов придерживайтесь древесины без сучков. Ясень и другие твердые породы древесины обычно бывают разной ширины, поэтому мы распилили все до нужного размера перед тем, как начать. (См. список вырезов и рис. B в разделе «Дополнительная информация» ниже.)

Рисунок A: Приспособление для фрезерования

Установите ручку ясеня между двумя деталями 2×2, затем профрезеруйте вырезы в полунахлест, используя направляющую для фрезера.

Вырезание точных соединений внахлест — самая сложная часть этого проекта. На рисунке А показано приспособление, которое мы разработали для выполнения точных пропилов с помощью фрезера. Но если у вас есть настольная пила с пильчатым лезвием или у вас есть доступ к ней, вы можете получить такие же хорошие результаты гораздо быстрее.

Если у вас твердая рука, вы также можете отпилить нахлесты циркулярной пилой и острым зубилом. Но не ожидайте, что полукруги будут такими же напряжёнными. Какой бы метод вы ни использовали, сначала отрежьте пару пробных заготовок, чтобы проверить точность шаблона и глубину полузаходов.

Рисунок B: Деревянная тележка в разобранном виде

Соберите каркас, затем добавьте планки и колеса.

Рисунок B также доступен в формате pdf в разделе «Дополнительная информация» ниже.

Рисунок C: Соединения внахлестку

Используйте эти шаблоны в качестве руководства для вырезания соединений внахлестку.

Проект шаг за шагом (18)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 20 июня 2017 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Маленькие деревянные колеса телеги | Колесные колеса пострадавшей

КОМПЛЕКТЫ Wagon Wheels

---

2793 Немецкая церковь RD
Lexington, OH 44904
(877) 261-5432 или (614) 329-0411
[Электронная почта защита]

9000 .00.00.00135555.00.00 885555.00135. 50 фунтов веса для большинства применений, отлично подходит для многих проектов, где требуются колеса меньшего размера. 4,00 доллара США дополнительно за колесо для доставки колес 18 ″ и 20 ″. Большинство клиентов используют их для колес оружейных тележек или колес стрелковых тележек, но они отлично подходят для уменьшенных колес орудий и многих других конструкций фургонов и тележек. Привлекательный ретро-дизайн со смещенными спицами. Принимаем стальные оси 1/2″.

Размер

Размер

10″

12”

14″

16″

18″ (дополнительная стоимость доставки добавляется к цене колеса при оформлении заказа) (+4,00 доллара США)

20″ (+$4,00)

Доставка

*

Стоимость доставки. Дополнительные сборы за негабаритные тарифы указаны в ()

Выберите вариант… Базовая доставка (+$18.00)

Колеса для маленьких повозок, Колеса для орудийной повозки. количество

Категория: Функциональные колеса для вагонов и тележек

• Описание
• Дополнительная информация
• Отзывы (0)

Описание

Эти маленькие колеса для повозок, обычно используемые для колес оружейных тележек, обладают большой мощностью для своего размера и цены. Доступны четные размеры от 10 до 20 дюймов. Втулки с втулками для установки круглых осей стандарта 1/2″. Диски шириной один дюйм. Ступенчатый дизайн спиц. Высокая несущая способность прибл. 50 фунтов за колесо. Изготовлен из массива гикори, ясеня и стали. Две втулки, обтянутые стальными шинами глубиной 1/8″, или бандажами, как их называет большинство наших клиентов. Многие клиенты используют их для орудийных тележек или уменьшенных проектов пушек, гаубиц или пушек Гатлинга, но мы отправили их для сотен других проектов. Отличное колесо, если требуется меньший размер, но высокая производительность. Основным исключением для использования этих колес с допустимой нагрузкой более 200 фунтов (на комплект из четырех колес) является длина оси. Поскольку с этими колесами мы можем использовать только 1/2-дюймовые оси, ось, если она не поддерживается, может погнуться, если ее вытянуть слишком далеко. Мы не рекомендуем превышать общую ширину вашего проекта более двух футов, если вы не можете поддерживать ось по крайней мере в двух местах в нижней части проекта.
