Подключение люстры | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Подключение люстры производится согласно схеме квартирной проводки.

Для подключения люстры с 1 группой освещения используется кабель, которым выполняется квартирная осветительная проводка. Обычно это кабель ВВГ 2х1,5 (при прокладке в гофрированной трубе или металлорукаве) или ВВГ-П 2х1,5 (при прокладке под штукатуркой). Схема подключения люстры очень проста – в разрыв одного из проводов, ведущих от щитка, подключается выключатель.

Важно! К выключателю должен в обязательном порядке приходить фазный проводник.

Схема подключения люстры:

При разводке проводки для подключения люстры рекомендуется придерживаться следующей цветовой схемы: подключения проводников: серый (натуральный) – фаза, синий — «ноль».

Если люстра содержит две группы ламп, следует использовать двухклавишный выключатель. Для подключения такой люстры необходимо использовать 3-х жильные кабели или провода, например ВВГ 3х1,5 или ВВП 3х1,5.

Подключение люстры с двухклавишным выключателем:

В настоящее время стали популярны люстры с дистанционным управлением. Они содержат в себе модуль дистанционного управления, который реагирует на сигналы с пульта управления. Подключение люстры с пультом ничем не отличается от подключения обычной люстры с одной или двумя группами ламп.

Основной трудностью при прокладке кабеля будет поиск канала, по которому идет проводка до люстры (если конечно у вас не подвесной потолок). Для решения данной проблемы рекомендуется действовать в следующей последовательности:

  • Расковырять, стараясь не повредить старую проводку место крепления люстры
  • Попытаться определить, в каком направлении идет старая проводка. Обычно провод идет к распределительной коробке, находящейся недалеко от выключателя.
  • Открыть старую коробку и проследить, куда идет провод от нее. Там, где провод входит в потолок, необходимо расширить отверстие до полного освобождения проводов.
  • Надежно прикрепить новый кабель к старой проводке при помощи изоляционной ленты.
  • Протянуть новый кабель через потолочный канал, потянув за старый кабель.
  • Вставить крюк для подвески люстры в потолочное отверстие и заделать отверстие при помощи гипсовой шпатлевки или штукатурки. Иногда вместо крюка используется небольшая пластина, которая крепится к потолку дюбелями или дюбель-гвоздями.


Если по каким-либо причинам невозможно освободить старую проводку, придется штробить потолок при помощи перфоратора или штробореза. Если вы планируете сделать подшивной, подвесной или натяжной потолок, то кабель протягивается в гофротрубе, которая крепится к потолку. Перед штроблением, не забудьте обесточить осветительную проводку! В крайнем случае, можно использовать старую проводку, идущую в потолочном перекрытии.

Если старая проводка, алюминиевая, то помните, что соединять ее с медным кабелем можно только через промежуточный клеммный соединитель.

собираем, вешаем на потолок и соединяем светильник с сетью (варианты схем)

Трудно представить себе потолок с голой лампой без изящного плафона, стеклянных цветочков, металлических спиралей и прочих декоративных элементов. Люстра давно стала неотъемлемой частью дизайна интерьеров, и несмотря на ее внешнюю сложность и фигурность, установить ее на место по плечу каждому человеку.

Чтобы продемонстрировать весь процесс монтажа и помочь Вам сэкономить немалые деньги на услугах электрика, ниже приведены подробная инструкция советы, рекомендации и пошаговые фотографии, как подключить люстру самостоятельно.

Как выбрать люстру для дома

На данный момент представлено множество видов люстр. Самые распространенные – настенно-потолочные, подвесные, встраиваемые светильники.

При выборе люстры надо узнать насколько она мощная. Слишком большая яркость будет сильно резать глаз, но чрезмерная тусклость также вредит общему состоянию здоровья.

Люстры бывают с разным количеством ламп. Для маленькой квартиры, лучше приобрести с одной лампой. Но для квартиры пошире можно сочетать разные виды люстр.

Сечение провода во время подключения люстры

В стандартных домах мощность самих лампочек в люстрах довольно небольшая: всего лишь 3 А на 220 В, при условии, что все лампочки в люстре будут включены, а их количество не будет превышать шести. Подобного вида напряжение может выдержать любой проводник сечения около 0,5 миллиметров (квадратных), а в обычной квартирной электропроводке сечение будет происходить не менее 2,5 миллиметров (квадратных), а это в свою очередь позволяет подключить люстру к электросети на алюминиевом проводе, суммарная потребляемость которого составляет около 2000 ватт. Именно поэтому при стандартном подключении люстры в квартирных условиях, вопрос сечения не должен тревожить.

Однако, если происходит подключение люстры с галогенными лампами и с напряжённостью в 12 В, то ток потребления будет, соответственно, гораздо больше. Тогда сечение провода в области проводки отталкиваясь от трансформатора понижения к люстре нужно рассчитывать локально и проверять на сколько соответствует сечение провода данному значению.

В случае, если люстра требует гораздо больше энергии и потребления тока, то имеет смысл присмотреться к замене ламп накаливания на люминесцентные или светодиодные лампы, которые являются гораздо более компактными и экологичными, а ток потребления которых будет в 10 раз меньше, нежели у ламп накаливания.

Как повесить люстру своими руками

Чтобы повесить люстру своими руками надо хорошо подготовиться. Требуется подойти к этому делу с предельной ответственностью.

Существуют разные способы крепления светильника. Самый популярный – закрепительный крюк. Чаще всего, он металлический и поэтому обеспечивает надежное крепление люстры.

Можно использовать специальную планку. Обычно при покупке люстры, в ее комплекте есть набор определенных дополнительных инструментов. В интернете можно посмотреть видео с подробной инструкцией.

Новая люстра и старая проводка

Нужно быть особенно осторожными в том случае если проводка у вас старая, и выполнена из алюминиевого провода. В идеале следовало бы её полностью заменить медной, с большим сечением. Это абсолютно оправдано, так как раньше на цепь закладывались гораздо меньшие номинальные нагрузки. Поэтому правильно бы было расширить её пропускную способность. Если поменять проводку возможности нет, тогда максимально обезопасьте себя, следуя нашим рекомендациям. Запомните — ни в коем случае не соединяйте напрямую медные провода люстры с толстым кабелем алюминиевой проводки. При близком контакте оба вещества вступают в реакцию, и в результате коррозии возникает реальная угроза замыкания, и, как следствие – пожара. Поэтому накладывайте на медные проводки изоляционную пайку, и только потом уже прикручивайте их к алюминиевым. Таким образом обрабатываются все три провода, для верности дополнительно пропаяйте все места соединений (особенно если люстра устанавливается во влажных помещениях, типа ванной). А лучше использовать специальные зажимные клеммы, которые обеспечивают безопасное и надёжное соединение. Моделей их масса и стоимость совсем небольшая. Не ленитесь делать заземление, как самого светильника, так и выключателя. Это позволит минимизировать риск поражения током, если вдруг соседи вас затопят.

Разберём особенности установки в помещениях с разными стартовыми условиями, чтобы выполнять монтаж правильно. Приводим три основных типа потолков: бетонный, натяжной и гипсокартонный.

Установка люстры на кронштейн

Сейчас производят люстры нового формата для более улучшенных условий жилья и их установка занимает много времени и сил. Чаще всего, у них в наборе имеется дополнительный комплект оборудования.

Но в некоторых старых домах еще сохранился метод установки освещения на специальном крюке. Для работы вам понадобятся инструменты – дрель и перфоратор.

Производители советуют закреплять люстры на анкер. Анкерные крепления славятся своей надежностью, хорошим качеством.

У светильника есть специальное кольцо, которое крепится на крюк. Различные торчащие провода закрываются, так называемой, чашкой.

На некоторых люстрах это кольцо отсутствует, особенно у одноламповых. Это вызывает небольшие трудности. Чтобы устранить проблему, делали крепкий узел на шнуре.

Образовавшаяся петля надевалась на кронштейн. Такой способ нельзя назвать безопасным, но он довольно практичный.

Схемы

Ещё один важнейший пункт монтажа потолочного светильника – правильно подсоединить провода. Обычно в осветительных системах используются три провода: фаза, заземление и ноль. Отлично, если они отличаются цветом изоляции – тогда вам не нужно гадать, где какой. Коричневого (или чёрного) цвета изоляцию имеет «фаза», по жёлтой оплётке можно идентифицировать заземление, а «ноль», как правило, синий. В качественных моделях люстр провода всегда помаркованы разными цветами, чтобы не было необходимости «прозванивать» где фаза, где ноль. Тогда Ваша задача сводится к соединению проводки с кабелями светильника — по цветам. Если на вид все три кабели одинаковые — придётся опытным путём определять, где находится «фаза». Её можно выявить, поднеся индикаторную отвёртку по очереди к каждому проводу. Когда лампочка загорится – этот кабель и является «фазой». Хотя этот популярный в народе способ далеко не безопасный – лучше воспользоваться специальным тестером. Чтобы не запутаться пометьте кабели разноцветным маркером или изолентой.

Когда предусматривается установка светильника с самым простым управлением – достаточно одноклавишного выключателя. Схема сборки осветительной цепи следующая:

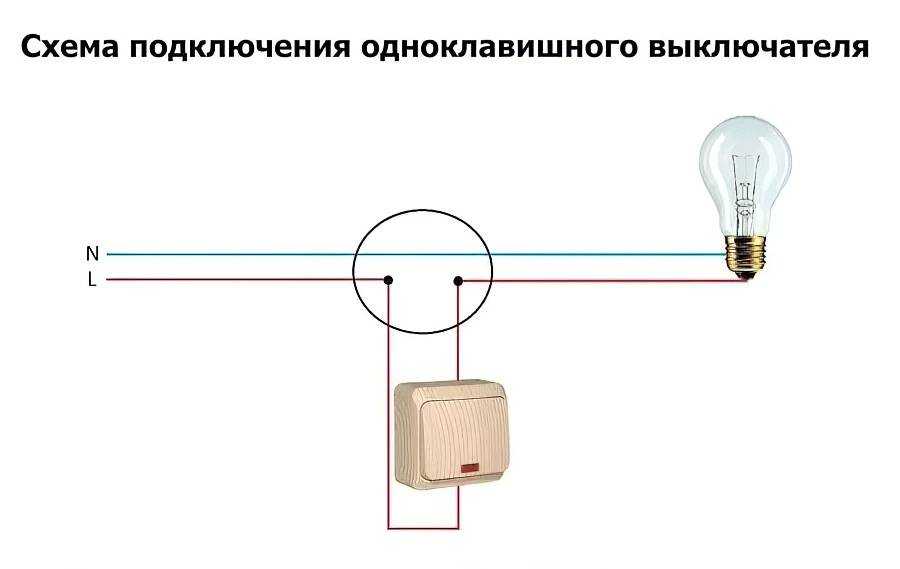

Одинарный включатель

Если вы хотите иметь возможность включать каждую лампу по отдельности (или все вместе) – ставьте двухклавишный выключатель. Тогда схема подключения будет выглядеть так (для примера взята люстра, имеющая три лампочки).

Двойной включатель

По аналогии устанавливается выключатель на три клавиши. Перед скруткой (или клеммным соединением) зачистите 3-4 см провода от изоляции. Делайте это аккуратно, чтобы не повредить отдельные проводки. Лучше для этого воспользоваться специальным инструментом для снятия изоляции. Теперь можно подсоединять светильник, правильно будет сначала соединить «нулевые», а потом «фазные». Если у вас в цепи три провода (т.е. дополнительно проложено заземление) – тогда соответствующие кабели с жёлтой изоляцией также просто соединяются попарно.

Тщательно изучите последовательность и особенности проведения работ, и тогда у вас не будет возникать вопросов, вроде как повесить люстру на крюк? И тогда даже хлопотная подвеска лампы на натяжной потолок не будет вызывать у вас проблем.

Крепление люстры к гипсокартонному потолку

Гипсокартонный потолок не обеспечивает качественную безопасность. Качество картона играет серьезную роль. Поэтому установка люстры на него вызывает некоторые проблемы.

Категорично запрещается крепить люстру на не защищенный потолок. Обязательно надо укрепить основу потолка. Нужно учитывать размер светильника.

Массивные и тяжелые люстры установить будет тяжелее. Их нужно закреплять с помощью улучшенного крепления предельно ответственно.

Бетонные потолки

Крюк для люстры

Самым распространённым вариантом крепления люстр на бетонных поверхностях – обычные крюки. Если крюка у вас нет, либо по прошествии долгого времени он стал ненадёжным, лучше перестраховаться и поменять его, усилив конструкцию как следует. Для этого придётся заново расшить швы между плитами, немного заходя в стороны. В полученный проем вставляется крепкая металлическая пластинка (или штырь) — намного проще это сделать, если перекрытия — пустотелые. Для влажных помещений не лишним будет обработать пластину любой эмалевой краской, тогда она будет меньше подвергаться коррозии.

Потом за пластину и цепляется сам крюк. В итоге получается надёжная система, способная выдержать большие нагрузки. Прочная бетонная основа позволяет использовать и другие два способа крепления, если вдруг в этом есть нужда.

Электрическая установка люстры

Для такого типа установки, важно знать мощность вашего светильника. Ее обычно указывают в специальном документе, который производитель обязан выдать при покупке товара.

Надо внимательно ознакомиться с правилами технической безопасности. Любая ошибка в установке, может принести ущерб вашему здоровью, а может и жизни. Для качественной безопасности проводов, их лучше огородить трубой.

Как лучше разместить светильники в каждой комнате

Освещение способно полностью изменить восприятие самого скучного интерьера комнаты. Уют и комфорт в современном интерьере во многом зависит от качественного декоративного и функционального освещения. Возможности современных светильников настолько широки, что без всякой перестановки мебели, изменяя лишь освещение, Вы с легкостью подчеркнете стиль, сделаете уникальным интерьер Вашей комнаты.

Прихожая (коридор) В большинстве случаев коридор лишен естественного дневного освещения. Поэтому устанавливать светильники в коридоре нужно таким образом, чтобы отсутствие дневного освещения было незаметно. Чаще всего в прихожих используют равномерно рассеянное освещение. Светильники прикрепляют к стене, и направляют их на потолок. Очень важно, чтобы потолок был белого цвета, или в крайнем случаи очень светлым, без насыщенных цветов. При таком освещении он будет дополнительно подсвечивать помещение отраженным светом, из-за этого помещение визуально становится выше. Если же с высотой потолка вам повезло нужно устанавливать потолочные светильники. В этом случаи углы будут затененными, что визуально опускает потолок. Чтобы визуально расширить коридор, на потолке вдоль стен можно установить несколько точечных светильников. Свет, который будет отражаться от них на стенах, визуально раздвинет пространство. Спальня Здесь свет должен быть несколько приглушенным, неярким. Поэтому в спальнях не используются ярко выраженные источники света. Чтобы добиться этого обычно устанавливают люстры с абажурами из ткани, светильники с плафонами из непрозрачного стекла. Оптимальным вариантом освещения для спальни будет традиционная люстра, установленная в центре потолка, и поток света должен быть направлен вверх. Дополнительный свет в необходимых зонах спальни создается с помощью настольных ламп, торшеров и бра, которые размещают только там, где это необходимо. С помощью светодиодной подсветки гипсокартонных коробов и карнизов из полиуретана можно создать струящийся свет. Сама светодиодная подсветка будет невидима, а свет, идущий от нее, будет отражаться от потолка и мягко освещать всю комнату.


Кухня Кухня – важное помещение для каждого члена семьи. Здесь всегда должно быть светло, поэтому лучше всего использовать мощные светильники. В качестве основного освещения используются лампы дневного света, которые равномерно распределяют свет по всему помещению. В тех местах, где необходимо дополнительное освещение можно установить точечные светильники. Также можно установить светильник непосредственно над разделочным или обеденным столом. Для освещения варочной плитки в вытяжку монтируются мощные точечные светильники. Основной свет и дополнительное освещение всех основных зон даст необходимое количество света для работы на кухне. В качестве основного света могут быть использованы разные варианты. Можно установить точечные светильники, люстру, тут уже нужно исходить из удобства и вкуса. Не смотря на то, что на кухне света должно быть много, он не должен раздражать глаза. Для этого нужно использовать светильники, которые рассеивают свет. Также можно установить люстру, в которой длину ножки можно менять. Она подойдет как для основного, так и для зонального освещения. Гостиная Гостиная в квартире самое посещаемое и популярное помещение. Здесь и принимают гостей, и отдыхают, и работают. Поэтому лучше будет, если гостиная будет разделена на смысловые зоны. Для разделения на зоны используется световое выделение части помещения. От обычного варианта с одной люстрой на потолке лучше отказаться. Помещение будет освещено наиболее рационально, если рассеянное освещение сверху и неяркий свет настольных ламп, бра, подсветки комбинируется. С помощью такого метода освещения комнату разделяют на отдельные участки. Например, стол можно выделить настольной лампой, а зону отдыха с диваном и креслами осветить неяркими бра или торшерами. Ванная Не смотря на то, что в ванной комнате мы проводим, не так уж много своего времени, все же стоит уделять не малое внимание ее освещению. Ведь начинаем и заканчиваем наш день мы именно в ванной. Для освещения ванных комнат, так же, как и для остальных, существуют свои нормативы, прежде всего зависящие от общей площади помещения. Однако уровень освещения должен быть не менее 200 лк. Основное внимание необходимо уделить освещению территории вокруг зеркала, поскольку процесс бритья и наложения макияжа происходит, как правило, именно перед этим предметом интерьера, и требует особенной концентрации. Свет около зеркала должен быть преимущественно ярким, но при этом не ослеплять глаза, и не давать тени и бликов. С подобной проблемой помогут справиться светильники с матовым покрытием. Уровень внешней защиты такого светильника обозначают латинскими буквами IP и цифрами, где цифры означают, высоту степени защиты от пыли и воды (например, IP44), чем выше этот показатель, тем лучше защита. В эти светильники можно вставить обычные лампы накаливания или заменить их люминесцентными. Мощность ламп будет зависеть от предполагаемого их количества. Обработан

Как установить люстру на натяжной потолок

Перед монтажом люстры на потолок, следует подготовить сам потолок. Потому что от типа люстры зависит способ крепления.

Удобна в своем использовании специальная планка. При ее установке, важно проследить наличие термокольца.

В магазине можно приобрести крестообразный кронштейн. Он также пользуется хорошей популярностью.

Этап 4 – Подключение к сети

Способы подключения люстр зависят от выбранного метода крепления, но основной принцип такой – после установки на потолке крюка, анкера или кронштейна соединить провода, изолировать и после этого повесить светильник.

Если подробнее, то процесс подключения выглядит следующим образом:

  • Вывести токоподводящие провода наружу.
  • Соединить жилы корпуса с подводящими с помощью колодок или клемм WAGO, при этом следует строго соблюдать назначение проводов: зеленая или желтая расцветка – это “заземление”, голубая или синяя – “ноль”, белая, коричневая, розовая – “фаза”.
  • Проверить цветовое соотношение проводников, надежность клемм или колодок.
  • Если из корпуса люстры выходят только два провода, то, следовательно, отсутствует заземление, если четыре, то надо подключить две лампы.
  • При необходимости осуществить монтаж выключателя света, ориентируясь на подходящую к ситуации схему для подключения.

Также могут пригодиться следующие советы:
  • На скошенном потолке лучше использовать крепление цепочкой;
  • При замене местоположения люстры тщательно проверьте новый участок специальным прибором, чтобы исключить попадание в проводку;
  • Большое отверстие в потолке от предыдущего светильника скрывается декоративными элементами или гипсовым плафоном, который в большом ассортименте предоставлен в строительных магазинах.

Фото советы как повесить люстру


https://www.youtube.com/watch?v=0MBE8xEtzz8

Вам понравилась статья? Поделитесь

0

Особые условия

В традиционных способах установки люстры рассматривается крепление светильника к твердому и прочному основанию — бетонному или деревянному. Модификация потолка может диктовать особые требования к выполнению подвеса.

Гипсокартон и фанера

Крепить люстру к потолку из гипсокартона довольно просто, если применяется специальный кронштейн. Множество точек фиксации позволяет распределить нагрузку и использовать обычные саморезы. Но можно существенно повысить прочность соединения, если взять специальные дюбели для гипсокартона.

Самое популярное крепление называется molly. Такой дюбель относится к разжимным механизмам и напоминает по принципу действия анкерный. Метиз вставляется в заранее подготовленное отверстие до упора. Вращение головки осуществляется обычной отверткой или шуруповертом. Винт стягивает цилиндрический разжимной элемент, который прочно защищает дюбель от перемещения и выпадения из отверстия.

Если люстра предназначена для навешивания на крюк, решить проблему поможет другой крепеж в виде так называемых зонтичных дюбелей. Устройство состоит из подпружиненных пластин, закрепленных на прямом участке крюка. Усилием руки зонтик сжимается и проталкивается в заранее подготовленное отверстие в гипсокартоне. После прохождения отверстия пластинки разжимаются и надежно закрепляют крючок от выпадения. Остается только притянуть гайкой фиксирующую шайбу.

Натяжной потолок

Для монтажа люстры поверх натяжного потолка потребуется специальный кронштейн, создающий новую базовую поверхность. Эти кронштейны выпускаются промышленно, но можно изготовить и из подручных материалов. Приспособления представляют собой жесткое основание, которое крепится к бетонному потолку на ножках. Серийные образцы имеют регулировку скоб по высоте, что позволяет подстроить конструкцию под любое расположение полотна относительно бетонной плиты.

В месте закрепления люстры на ткань наклеивается монтажное кольцо, в котором можно сделать прорезь. В продаже встречаются также специальные прозрачные наклейки, обеспечивающие защиту полотна от нагревающегося светильника.

Кронштейны можно использовать не только для закрепления монтажной планки. В центре располагается отверстие для выведения проводов. Обычно через него можно провести и крюк, закрепленный в бетонном основании. Кронштейны для натяжных потолков универсальны и подходят для самых разных методов крепления люстр.

Фазировка

В случае, если на проводах отсутствует цветная маркировка, чтобы их распознать, потребуется электрический прибор. Называется он индикатором фазы и показывает ее наличие на конце провода. Он имеет внешнее сходство с отверткой.

Состоит такой прибор из нескольких частей, представляющих собой:

  • корпус, сделанный из изоляционного материала;
  • металлическое токопроводящее жало;
  • в зависимости от модели электронный дисплей или сигнальный светодиод;
  • кнопку или металлическую клемму.

Пользуясь индикаторной отверткой, наличие напряжения выясняют следующим образом: ее держат правой рукой между большим и средним пальцами, а указательный палец помещают на металлическую клемму.

Нужно поочередно коснуться жалом всех проводков. Когда состоится контакт с фазным проводом с напряжением, на дисплее появится соответствующий значок или загорится светодиод. Поиск фазы с применением индикатора выполняют исключительно одной рукой.

Нельзя прикасаться другой рукой к индикаторной отвертке или изоляции провода. Дело в том, что в случае пробоя изоляции происходит поражение током, а при его прохождении от одной к другой руке велика вероятность внезапного сокращения сердечной мышцы.

Фазировка производится пошагово:

  1. Прежде всего, обесточивают помещение, для чего достаточно бывает выкрутить пробки или выключить автомат в щитке. Кроме этого, отключают выключатель, идущий к светильнику. Старый прибор снимают, а если это было сделано ранее и концы его уже заизолированы, освобождают от изоляционной ленты. Используя индикаторную отвертку, поочередно убеждаются в отсутствии фазы на каждом проводе. В случае необходимости, зачищают изоляцию так, чтобы освободить примерно один сантиметр металлической жилы. Провода следует разводить в стороны – они не должны прикасаться друг к другу.
  2. Включают на щитке автомат, а также выключатель светильника. Индикаторной отверткой прикасаются к оголенной части жил с целью определения фазы и нулевого провода. Чтобы было удобно, на нулевой проводник наносят пометку маркером, кусочком изоленты или его загибают. Когда из потолка выведено три провода, а на стене расположен двухклавишный выключатель, прежде всего, включают обе клавиши, отыскивают нулевой и два фазных провода и наносят на них маркировку. Потом одну из клавиш отключают, чтобы увидеть, что на одном проводе не стало фазы. Дальше выключают вторую клавишу, чтобы удостовериться в отсутствии напряжения на другом проводе. Подключать люстру в данном случае можно согласно двухступенчатой схеме. Если нет индикатора, вместо него пользуются мультиметром, для чего его переключают в режим измерения переменного напряжения.
  3. На следующем этапе занимаются поиском места, где в потолке проложена проводка. Делают это, чтобы не повредить провода, когда будет производиться крепление планки для размещения люстры. Для бесконтактного способа определения фазы потребуется электронный индикатор. Его держат в руке, включают выключатель и начинают водить им на незначительном расстоянии от перекрытия в месте, где планируется крепление планки. При нахождении фазного провода на табло появится знак фазы. Несколько раз прибором проводят туда и обратно, намечая границы, где он обнаруживает фазу. В результате определяют расположение кабеля, а значит место, где не следует сверлить. Отключают выключатель и автомат. Потом приступают к следующему этапу подготовки.

Техника подключения

Все электрические работы следует проводить при снятом напряжении. Сделать это необходимо не просто выключателем, а отключив автоматы на электрощите. Рекомендуется дополнительно проверить напряжение на контактах проводов при помощи индикаторной отвертки.

Фаза и ноль

Большинство старых светильников не имеет цветовой маркировки проводов. По прежним правилам этого было достаточно. Но при использовании винтовых патронов желательно располагать фазу на центральном контакте, а ноль — на винтовом. Это обеспечит дополнительную защиту от поражения электрическим током при случайном касании винтового проводника при замене лампочки.

К тому же в домах не всегда соблюдены правила разрыва электрической цепи, в результате размыкается нулевой провод, а фаза остается всегда на люстре, что создает определенную опасность. По этой причине рекомендуется даже простую замену ламп производить при снятии напряжения на щитке. Только так можно дать полную гарантию защиты от поражения.

Если провода люстры имеют цветовую маркировку, подключить устройство становится проще. Нулевой проводник подходит от щита. Фазный провод размыкается выключателем. Если проводка квартиры не имеет маркировки, определить фазу и ноль можно с помощью индикаторной отвертки.

Некоторые современные модели светильников имеют дополнительное защитное заземление. Если проводка в квартире снабжена заземлением, настоятельно рекомендуется его использовать, поскольку в вопросах электробезопасности лишних моментов не бывает.

Соединение проводов

Важно помнить, что все соединения на скрутках в настоящее время недопустимы. Можно тянуть с заменой скрутки на специальное соединительное устройство, но при монтаже новой люстры категорически не рекомендуется пользоваться старыми опасными методами соединения проводов, которые могут привести к перегреву, короткому замыканию и пожару.

Современные светильники имеют в своем составе специальные контакты для подсоединения проводов. Обычно они представлены винтовыми зажимами. Зачищенный участок провода достаточно вставить в отверстие контакта и затянуть винт.

Если люстра и проводка оканчиваются просто проводами, необходимо приобрести специальные зажимы. Они бывают нескольких разновидностей:

  • Трубчатые винтовые колодки. Провода надежно зажимаются винтами, обеспечивается приемлемый контакт и изоляция соединения.
  • Колодки с пластинчатой токоведущей перемычкой. Прижимание провода осуществляется через шайбу, поэтому контакт более надежен и отсутствует риск перетирания провода острыми краями винта. В неприкрытом виде колодки такого типа характеризуются меньшими изолирующими свойствами, поэтому рекомендуется использовать модели с крышками.
  • Нажимные клеммники с защелкой или пружиной. Встречаются самозажимающиеся конструкции, которые отличаются удобством в использовании, но обычно рассчитаны на меньшую силу тока. Они более стойки к вибрации, со временем не теряется контакт, поскольку отсутствует винт, который может откручиваться.

Есть дополнительные рекомендации, позволяющие правильно выполнить соединение. Вот основные из них:

  • Зачищать провода лучше с использованием специального инструмента. Так будет обеспечена наиболее полная очистка без повреждения жилы.
  • Рекомендуется снятие оксидной пленки с зачищенного проводника.
  • Для многожильных проводов желательно использовать наконечники, которые прижимаются на конце провода. Особенно актуально это для винтовых зажимов, в которых проводник сдавливается, соответственно, винтом. Без наконечника со временем контакт может ухудшаться из-за уплотнения отдельных тонких жилок.
  • Провод в клемму необходимо заводить до окончания зачищенного участка. Это следует учитывать при определении длины зачистки. Так обеспечивается хорошая изоляция.

Современные люстры могут иметь различные способы крепления. Знание особенностей всех вариантов позволит без труда самостоятельно выполнить монтаж светильника. Существует возможность надежно и красиво подвесить люстру даже на натяжном потолке. Соблюдение требований безопасности и правил проведения электрических работ позволит успешно произвести подключение и сохранить его надежность на многие годы.

Процесс прозвонки приборов освещения

Если у выведенных на клемму проводов один цвет или маркировка не отвечает стандарту, прежде как повесить светильник на потолок, их нужно прозвонить, используя мультиметр, для чего прибор настраивают на соответствующий режим.

Перед тем, как приступить к процессу, из люстры выкручивают лампочки, а дальше поступают следующим образом:

  1. Когда светильник содержит металлические токопроводящие элементы, а проводов от трех и более, один из них может оказаться заземляющим. Чтобы это выяснить, один щуп мультиметра помещают на токопроводящую часть корпуса, а другим прикасаются к оголенному концу каждого провода или к контактам соединительной колодки. О том, что обнаружен заземляющий провод, говорит появившийся звук.
  2. Для определения нулевого провода один из щупов помещают на боковой контакт любого из патронов осветительного прибора. К неотмеченным проводкам прикасаются до момента появления звука и наносят отметку на нулевой провод, остальные будут фазными.
  3. В многорожковых люстрах с двумя ступенями освещения ко всем фазным проводам подключают патроны — один или несколько. Если необходимо их соотнести с клавишей на выключателе, делают так: щуп крепят к фазному проводу и последовательно прикасаются к центральным контактам, имеющимся на донышке патронов. Подключенные к данному проводу патроны обнаруживают согласно звуковому сигналу. Аналогично поступают и со вторым фазным проводом.

Когда в проводке светильника присутствует один фазный провод и несколько ступеней освещения, к нему следует подключать все патроны. В данном случае фазные провода, идущие от люстры, объединяют скруткой или перемычкой на колодке. Когда завершена подготовка электропроводки и прибора освещения, начинают осуществлять его крепление на потолке.

Провода для электропроводки

В зданиях старой постройки редко встречается современная проводка, имеющая цветную маркировку. Обычно из отверстия в перекрытии видны несколько проводов со стандартной изоляцией.

Если проводка новая и была проведена в соответствии с нормами ПУЭ, тогда цвет жил в кабеле отличается. По нему без проблем определяют их назначение. У недорогих приборов освещения и люстр старого образца провода часто имеют один цвет, их для выполнения подключения нужно прозвонить.

В современных устройствах все выходящие провода с цветной маркировкой оказываются собранными на колодке, а последовательность действий, как повесить потолочный светильник подробным образом, описана в прилагаемом к нему паспорте.

Цветовая маркировка в зависимости от назначения провода производится согласно конкретным правилам и поэтому ее можно довольно легко определить:

  1. Фаза. Обычно это черный, белый, коричневый провода. Бывают и иные цвета, если ими не обозначают заземляющий или нулевой провод.
  2. Ноль. Цвет синий или голубой.
  3. Заземление. Цвет желтый плюс зеленая полоса.

Перед тем, как крепить на потолок люстру, необходимо знать назначение каждого проводка из тех, которые имеются в светильнике и в проводке. Если осветительный прибор новый, как и электропроводка, то подключение пройдет без проблем. Для этого достаточно будет соединить на колодке элементы с аналогичной маркировкой.

Когда нельзя определить назначение проводов, ориентируясь на их цвет, это делают при помощи специальных приборов. Основное, помнить правила безопасности и четко придерживаться инструкции.

Самостоятельное подключение люстры — Строительный портал ПрофиДОМ

По мнению Строительного портала ProfiDom. com.ua, совершенно необязательно вызывать электрика, чтобы сделать работу, которую без труда можно выполнить самостоятельно.

Сегодня, журналисты Строительного портала ProfiDom.com.ua, рассказывают, как своими руками подключить люстру к одноклавишному или двухклавишному выключателю.

Принцип подключения люстры

При подключении люстры к выключателю, необходимо понять принцип работы всей системы. Он довольно прост. Лампочка горит, когда к ней подключены два провода, это фазовый провод (обозначение на нижеследующих схемах — L) и нулевой (обозначение — N). При подключении лампочки (люстры), один из проводников идет напрямую из распределительной коробки на люстру (лампу), а второй, также, подключен к люстре, но через разрыв (выключатель).

Важно! Через выключатель, по технике безопасности, нельзя вести нулевой проводник. Он должен без разрыва идти на лампочку (люстру) из распределительной коробки.

Не стоит рассчитывать на то, что электромонтажники правильно выполнили подключение электропроводки по расцветке проводов (нулевой рабочий проводник — синий или голубой цвет, нулевой защитный проводник — желто-зеленый). Они могли ошибиться.

Именно, по этой причине перед началом работы необходимо посмотреть, где фазовый проводник (фаза) и где нулевой (ноль) выходит из потолка или распределительной коробки. Для этих целей, необходима отвертка с индикатором напряжения.

При определении фазового и нулевого проводника, необходимо проверить индикатор напряжения там, где вы уверены, что оно есть. Это можно сделать в рабочей розетке или этажном щитке. После этого, определяем и запоминаем, какие проводники выходят из потолка. Тут ничего сложного нет, нужно прикоснуться индикаторной отверткой к проводу, и если лампочка индикатора загорелась, значит это фазовый проводник.

Из потолка могут выходить провода в следующем порядке:

  • Два провода. Это фазный проводник и нулевой. Эта схема означает, что подключение возможно только всех ламп вместе.
  • Три провода. Два фазных проводника и один нулевой. При данной схеме можно распределить включение ламп в люстре.
  • Два двухжильных провода — также есть возможность распределения включения ламп.
  • Из потолка выходит три провода, но без возможности распределения включения ламп. Третий провод имеет желто-зеленую расцветку и является нулевым защитным проводником (заземление).

Рассмотрим основные варианты подключения люстры к выключателям.

Подключение люстры к одноклавишному выключателю

Если из потолка выходит только два провода, это означает, что возможно подключить только одноклавишный выключатель, с одновременным включением всех ламп и все равно, сколько из люстры выходит проводов, два, три или пять.

Схема подключения к одноклавишному выключателю: 1 — одноклавишный выключатель; 2 — распределительная коробка; 3 — люстра

Если из люстры выходит три провода, то их необходимо соединить между собой по цвету, чтобы в итоге было два пучка проводов.

Потом, просто соединяем провода из люстры и из потолка.

Если из люстры выходит два провода, значит включение всех ламп возможно только одновременно.

Если из люстры выходит три провода, то это означает: один общий проводник на все лампы, который должен подключаться к нулевому проводнику. Второй и третий провода предназначены на первую и вторую секцию ламп в люстре соответственно (к примеру, 1 + 2 лампы для трех ламповой люстры или 3 + 2 лампы для пятиламповой люстры или т. д.).

Подключение люстры к двухклавишному выключателю

Условия для подключения двухклавишного выключателя — это три провода из потолка (ноль и два фазных провода) и три провода из люстры (трех- или пятиламповая люстра). В данном случае, при помощи индикатора напряжения, определяем нулевой и фазные проводники, которые выходят из потолка.

Для определения общего проводника на все лампы нет ничего проще: он один, а два других одного цвета, значит, идут на две секции ламп. Это специально делает завод изготовитель для того, чтобы даже не электрик смог подключить люстру.

Затем, нулевой проводник из потолка соединяем с общим в люстре, а каждую секцию ламп с фазными проводниками, которые идут через двухклавишный выключатель.

Схема подключения люстры к двухклавишному выключателю: 1 — двухклавишный выключатель; 2 — распределительная коробка; 3 — люстра

Важно! При работе по подключению люстры и установке выключателей, необходимо отключить подачу электричества на соответствующую ветку.

Как правило, для верхнего света идет отдельная ветка, которую можно отключить пакетным выключателем, не обесточивая розетки. Для освещения помещения во время монтажа воспользуйтесь светильниками, подключаемыми к розеткам.

Соединение электропроводов необходимо осуществлять при помощи клеммных колодок. Допускается соединять электропроводку скруткой с обязательной изоляцией. Надежным соединением считается скрутка с пропайкой.

Национальная энциклопедия строительства ProfiDom.com.ua напоминает: соединять медные и алюминиевые провода скруткой нельзя. Это пожароопасно! Их соединение можно проводить только с использованием клеммных колодок.

Схема подключения люстры с 4 лампами. Различные способы как подключить люстру к выключателю. С тремя и более проводами

Тема подключения люстры к двухклавишному выключателю особенно волнует хозяина квартиры после приобретения нового светильника, ведь от красоты изделия способ подключения не меняется. Все нормативы, которые необходимо знать для установки люстры, полностью зависят от ее конструкции. Научившись подсоединять простые светильники, можно будет легко понять, как подключить люстру с пультом. По правилам настройка управления происходит после того, как светильник подключен.

Электричество с напряжением 220 Вольт опасно для жизни человека. Если знаний в области электрики недостаточно, то для подключения желательно пригласить специалиста, имеющего допуск для работы с электрическими сетями.

Если необходимо произвести подключение своими руками, тогда перед началом монтажа необходимо выяснить параметры, которые в дальнейшем помогут избежать грубых ошибок. Кроме подробных инструкций, стоит изучить видео, где монтаж люстры проводит опытный мастер.

Основные параметры

Прежде всего, стоит определить, какой тип освещения у люстры, он зависит от осветительного элемента. В современных светильниках применяются:

  • лампы накаливания:
  • люминесцентные лампы;
  • светодиоды.

По количеству проводов все люстры разделяют на несколько типов:

  • светильник с двумя проводами;
  • люстра с тремя проводами;
  • осветительный прибор с четырьмя проводами;
  • люстра с пультом ДУ.

Кроме того, важно определить количество проводов, идущих между выключателем и люстрой. В жилых помещениях в коробке выключателя бывает 2, 3 или 4 провода.

Установка люстры на потолке

Перед установкой надо оценить степень новизны проводки. Зачастую на электропроводку в доме никто не обращает внимания, пока не приходит время установки новой люстры. И только когда старый светильник снят, становится ясно, что вместе с новой люстрой придется поменять и проводку.

Электропроводка

Начнем с электропроводки, так как от ее вида, материала изготовления, количества жил в кабеле зависит, насколько быстро и грамотно возможно провести подключение. В старых домах между выключателем и люстрой прокладывали 2 провода одинакового цвета. С подключением в такую сеть проблем не возникало.

В современных домах используют 3-4 провода разного цвета. Чтобы не запутаться с цветовой маркировкой проводки, рассмотрим их назначение по цветам:

  • желто-зеленого цвета – провод заземления: служит для заземления люстры, у некоторых производителей для таких проводов используют чисто желтый или зеленый цвет;
  • провод синего цвета – нулевой;
  • черный, белый, красный, серый, коричневый, оранжевый, фиолетовый, розовый, бирюзовый – фазный провод.

Люстра с 2 проводами

Рассмотрим первый вариант – , когда между выключателем и люстрой находятся 2 провода. В этом случае попеременно подключать одну или 2 лампы не получится, потому что число проводов рассчитано на прямое подключение люстры к сети без вариантов. В этой ситуации можно не использовать устройство с несколькими клавишами. Если нет надобности менять его на одноклавишный, можно оставить все как есть и установить люстру. Общая схема установки не отличается от принципа подключения люстры с одним рожком.

Схема подключения люстры с 2 лампами и 2 проводами к выключателю с 2 клавишами

Схему проводки с 2 кабелями можно найти в старых домах, когда третий провод для регулировки уровня освещенности еще не применялся. Сегодня во всех новых жилых помещениях используют три провода.

Люстры, где используются 2 лампы без возможности включать их попеременно, в настоящее время промышленностью выпускаются очень редко. Поэтому такой вариант установки освещения возникает, если нужно поменять местами светильники в старом доме. Если же такую люстру предлагают в магазине, то надо задуматься: целесообразно или нет данное приобретение. Возможно, лучше выбрать модель, где освещение регулируется.

Переходим к самой установке. Сначала проводим подключение на люстре.

Действия следующие:

  1. Выключаем с помощью автомата освещение в выбранной комнате.
  2. Зачищаем на 2-3 мм провода, то есть снимаем с него изоляцию.
  3. Разводим провода в разные стороны, чтобы их концы не соприкасались.
  4. Убираем руки от проводов и подключаем напряжение.
  5. Теперь касаемся индикаторной отверткой провода, одновременно держа один палец на металлической части рукоятки.
  6. Если индикаторная лампочка загорелась, то перед нами фаза, нет – ноль.
  7. Теперь надо запомнить расположение проводов и выключить ток в комнате.
  8. Чтобы не забыть, где какой провод расположен, стоит сделать пометку маркером. Обычно первую фазу обозначают «1», а нулевую – «0».
  9. Соединить на люстре нулевой провод с синим, а с фазным проводом на люстре.
  10. Заизолировать места соединения.

Перейдем к выключателю. Теперь надо:

  1. Соединить фазный провод, находящийся между выключателем и распределительной коробкой, с его общим контактом.
  2. Соединить фазный провод выключателя, идущий от люстры с одним из нормально разомкнутых контактов к выключателю.
  3. Второй контакт в данном случае можно не использовать. Установить рамку с выключателем на место.
  4. Включить напряжение.
  5. Проверить работоспособность.

На этом работы по установке люстры окончены. Можно посмотреть подробные мастер-классы на видео, которых много в интернете.

Во время тестирования и определения фазы в проводах ни в коем случае нельзя касаться руками оголенной части провода, соединять провода вместе, а также трогать отвертку в рабочей части. Все эти действия могут привести к удару током, а напряжение в сети является опасным для жизни. По этой же причине нельзя приступать к соединению проводов пока полностью не убедитесь в том, что напряжение отключено.

Согласно технике безопасности через выключатель проходит только фазный проводник, потому что нулевой не участвует в разрыве цепи.

Люстра с 3 проводами

Рассмотрим второй вариант – подключение люстры с тремя проводами к выключателю с двумя клавишами. От выключателя до люстры идут 3 провода. Этот способ подключения является самым распространенным.

Схема подключения с тремя проводами

Подключение выполняется следующим образом:

  • Определить фазный провод с помощью индикаторной отвертки, пометить его.
  • Обесточить сеть.
  • Подсоединить синий нулевой провод на люстре с нулевым проводом электропроводки. Произвести изоляцию.
  • Оставшиеся два провода из светильника и 2 провода из щитка соответственно скрутить попарно между собой, собирая в каждую скрутку по одному проводу из люстры и распределительного щитка.

Теперь переходим к выключателю:

  • Включаем напряжение и находим фазный провод, идущий из распределительной коробки к выключателю. Для этого тоже используем индикаторную отвертку.
  • Обесточиваем помещение.
  • Фазный провод, расположенный между распределительной коробкой и выключателем, соединяем с общим контактом к выключателю.
  • Два оставшихся провода присоединяем по одному к каждому разомкнутому контакту двухклавишного выключателя.
  • Далее следует установить двухклавишный выключатель на место, включить сеть, проверить работу люстры.

Схема подключения пятирожковой люстры к двухклавишному выключателю

Люстра с 3 проводами и цветовой маркировкой

Рассмотрим третий вариант – подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю при наличии цветовой маркировки проводов.

Тут сразу можно начинать с отключения напряжения, потом стоит подсоединить синий нулевой провод люстры к синему проводу электропроводки. Два оставшихся провода соединить соответственно по цветам. На выключателе фазный провод (смотри цветовую маркировку выше) соединить с общим контактом. Остальные два провода подключить к оставшимся контактам выключателя. Установить все по местам, включить напряжение, проверить.

В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того оголенных частей проводки после установки люстры просто не должно остаться, все места скруток нужно надежно защитить. Для этого проще всего использовать полиэтиленовые клеммники.

Необходимость изоляции проводов

Соединение проводов клеммником происходит через латунную гильзу с 2 винтами, находящуюся внутри. В такой клеммник с двух сторон помещаются и закручиваются провода. При этом все оголенные части остаются изолированными, и для скручивания, а значит, не потребуется зачищать большую поверхность провода.

Аналогично производится подключение, если из каждого рожка светильника идет по три провода. Здесь все синие провода скручивают вместе, а оставшиеся распределяют как удобно. Схема подключения хорошо видна на 4 рисунке.

Схема подключения по 3 провода из каждого рожка

Электропроводка для люстры на 4 провода

Четвертый вариант – люстра с двумя лампами и четырьмя проводами, проводка на четыре провода. Выполняем все как в предыдущем пункте. Дополнительно к выполненным действиям нужно соединить желто-зеленый провод люстры с соответствующим проводом электропроводки. То же самое применить к выключателю.

Светильник с пультом управления

Обычно много задают вопросов о том, как подключить люстру с пультом, ведь такие светильники часто используются в квартирах. Люстра с пультом управления подсоединяется к проводам как обычно. Поэтому вначале надо соединить провода в люстре с проводами проводки, выбирая один из вышеперечисленных вариантов.

Здесь не имеет значения, какой именно установлен выключатель. Для управления люстрой с пультом нужно, чтобы люстра всегда находилась под напряжением. Поэтому выключатели вместе с пультом управления не используется.

Можно соединить провода между распределительной коробкой и выключателем напрямую или же оставить клавиши как есть. Но тогда придется постоянно пользоваться выключателем для подачи напряжения и уже потом брать пульт управления или все время держать выключатель включенным.

Иногда вместе с пультом управления в комплекте идет вентилятор. Для отдельного применения люстры и вентилятора используются разные клавиши выключателя. Схема управления и проводки будет такой.

Схема проводки для люстры с вентилятором

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

Таким образом, для установки люстры с 3 рожками используется один и тот же алгоритм. Сначала определяется предназначение каждого провода, затем обесточивается помещений, подключается осветительный прибор и устанавливается выключатель. Все эти операции производятся со строгим соблюдением техники безопасности.

Люстра — одно из основных осветительных устройств, которые сегодня ставят все россияне. Подключить ее можно как к одному, так и к нескольким выключателям. Как происходит подключение люстры к двойному выключателю, что для этого используется и какая техника безопасности соблюдается? Об этом далее.

Чтобы подсоединить светильник к двойному типу выключателя, следует точно выполнять правила и соблюдать технику безопасности. При этом необязательно изучать документацию, которая предназначена для профессиональных электриков. Нужно лишь знать, что весь инструмент для выполнения электропроводных работ должен быть хорошо заизолирован. Работы нужно проводить только на обесточенной сети.

Инструменты для работы

Для выполнения работ необходимо взять прямую и крестообразную отвертку, бокорез, пассатижи, острый нож, измерительный цифровой или стрелочный прибор, индикаторную отвертку и изоляционную ленту.

Обратите внимание! Нож нужен для того, чтобы изолировать одножильный элемент кабеля, бокорез или пассатижи. Индикаторная отвертка нужна для обнаружения фазы.

Маркирование проводников

Чтобы облегчить прозванивание и исключить ошибки, нужно использовать цветную изоляционную кабельную маркировку. Общепринятый стандарт — маркировка проводникового элемента при помощи полосы зеленого цвета. Ни в каком виде нельзя применять источник, имеющий зеленую расцветку, чтобы подключать устройства. Этот источник используется для заземления контакта.

Нулевой или нейтральный источник имеет синие или голубые жилы. Заряженные проводниковые элементы обладают разными цветами. Неполадки бывают при работе с проводкой, функционирующей в сети длительное время. Иногда проводниковая изоляция была одной и той же в жилах, по этой причине до начала работ необходимо выполнение прозвонки.

Схема маркировки проводников

Прозвон проводов

На первый момент необходима проверка правильности подсоединения. Отвертка с индикатором показывает заряд на каком-то источнике, когда выключатель не работает. При отсутствии возможности поиска заряда это означает, что выключатель неправильным образом подсоединен либо имеются неполадки в части распределительного щита.

Схема подключения к двухклавишному типу выключателя

Из потолочного покрытия могут идти несколько элементов, один из которых фаза, а другой — ноль. По этой электросхеме можно подсоединить все лампы. Если из него идут три кабеля, то первый и следующий это фаза, а третий — ноль. По этой схеме можно распределять подключение ламп в люстре. Есть такой момент, когда из потолочного покрытия выходит три элемента, но нет возможности распределять включение люстры. Третий обладает желто-зеленой расцветкой и считается нулевым.

Схема подключения к трехклавишному выключателю

Для подключения источника к выключателю, имеющему две клавиши, нужно понять, где из двух, трех проводов люстры или пятирожкового выключателя находится незаряженный, а где заряженный проводник. Чтобы определить общий проводник, не нужно много знаний, он имеет отличный от других цвет. Значит, два других имеют несколько осветительных секций. Потом ноль соединяется с общим проводником, а каждая секция, имеющая разные фазы проводников, идет через двухклавишный вид выключателя.

Схема подключения к пятирожковому типу

Техника безопасности

Делая подсоединение, стоит ознакомиться с простой техникой безопасности того, как подключить люстру с 5 лампами. Согласно ей, нельзя трогать оголенные виды кабелей, которые расположены на потолке. Подсоединяя люстру к проводке, надо отключить входные автоматы дымового щитка. Далее требуется тщательная изоляция оголенных проводов, внимательное изучение инструкции прибора.

Важно! Стоит также разобраться, как подключить люстру на 2 выключателя безопасно. Необходимо исключить доступ детей к месту работы. В момент поражения электротоком нужно немедленно отключить сеть. Желательно работать с напарником.

Проведение работ в резиновых перчатках как залог безопасности во время подключения осветительного оборудования

В итоге, чтобы подключить люстру к двойному выключателю, следует подготовить необходимые инструменты, посмотреть маркировку проводов и найти нужные вольтметром и прозвоном. При этом важно соблюдать технику безопасности и внимательно изучать такой элемент как электрическая схема подключения люстры на два выключателя или на несколько выключателей.

Что такое люстра? Это современный потолочный светильник с несколькими лампами, удаленными на равное расстояние друг от друга. Главная задача люстры обеспечивать ровное, бестеневое освещение во всей комнате. В качестве источников света могут использоваться лампы накаливания, светодиодные или люминесцентные источники света. Установка люстры является завершающей частью обустройства интерьера. Установка ее не так сложна, как может показаться на первый взгляд. Необходимы минимальные электротехнические навыки и стандартный набор простых инструментов. Чтобы установка прошла просто и безопасно можно придерживаться следующей инструкции.

Подготовка: прозвонка и определение фаз на потолке

Для начала нужно определиться, сколько проводов выведено на потолке и для чего они нужны. Два торчащих провода означают, что все лампы будут включатся одновременно, три и более позволяют комбинировать с очередностью включения. Опытный электрик разберется с этим без труда, но новичкам будет трудно разобраться где фаза и ноль, и что делать с заземлением.

Встречается только в домах новой постройки или в помещениях, где был сделан ремонт с учетом всех требований по монтажу электропроводки. Имеет желто-зеленую оболочку, подключается к проводу такого же цвета на светильнике. В старых домах его может и не быть. Если в разъеме люстры нет места для заземления, то провод необходимо заизолировать, чтобы исключить короткое замыкание.

Ищем фазы и ноль.

Оставшиеся провода могут быть любого цвета – красного, черного, белого, при этом необязательно цвет провода будет соответствовать «фазе» или «нулю». Для точного определения где какой провод концы необходимо прозвонить специальным тестером или индикаторной отверткой – приспособление со встроенным светодиодом, показывающее наличие напряжения. Проверка проводится с включенной сетью и положением настенного выключателя «ВКЛ». Поочередно касаемся оголенных концов проводов и смотрим результат. Фаза будет светиться лампочкой на индикаторной отвертке, а мультиметр покажет значение напряжения 220 В. Нужно отметить, что тестер будет показывать напряжение только между нулем и фазой. Для выключателя с одной клавишей еще проще – два провода на потолке, из них один ноль, а второй это фаза. Перед на чалом работ по подключению светильника обязательно нужно обесточить провода, желательно сделать это выключением рубильника на счетчике.

Самый простой и распространенный вариант – это два провода на потолке и два провода на люстре, а на стене установлен одноклавишный выключатель. Просто соединяем концу между собой. Желательно подключить таким образом, чтобы нулевой провод шел напрямую к люстре, а фаза размыкалась выключателем. Для монтажа можно использовать специальные колодки или скрутку с последующей изоляцией.

С двумя фазами и двухклавишным выключателем возможны следующие варианты. Одна фаза изолируется, вторая подключается к люстре. В этом случае одна клавиша остается незадействованной. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение светильника будет осуществляться любой клавишей.

Подключают 2-х и более рожковую люстру всегда по одному принципу. От каждой лампы идет два разноцветных провода, собираем их все и делим на три группы – две фазы и ноль. Все провода одного цвета скручиваем между собой. Это будет ноль, по стандарту провода должны быть синего цвета, но если используется другой ничего страшного. Оставшиеся провода в произвольной форме разбиваем на две группы, при этом получаются схемы включения ламп 1+3, 2+2, 2+3. Провода скручиваем между собой, а затем подключаем к соответствующим выводам на потолке.

Подсоединение люстры к одинарному выключателю

Как быть если в потолке два провода, а в светильнике 3 и более. В такой схеме подключения группируются провода одного цвета. Одна скрутка будет подключаться к нулевому проводу, вторая к фазе. При включении все лампы в люстре будут загораться одновременно.

Правила соединения проводов

Шутки с электричеством плохи, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Необходимо пропаять все подобные соединения, после чего оно станет долговечнее, контакт лучше, а греться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Использование скрутки недопустимо, поэтому применяются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно попробовать припаять к ней медный контакт нужной толщины, но не менее 0,5 мм2 в сечении. Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается под потолок, окончательно присоединяются провода нуля и фазы, все винты протягиваются, после чего она окончательно закрепляется на своем месте.

Подсоединение китайской люстры

На рынке люстры из поднебесной представлены очень широко. Благодаря низкой цене и огромному выбору, они популярны у населения, а вот с электрической начинкой возникают сложности. Рекомендуется перед ее установкой и включением в сеть провести предварительные испытания. Начнем с визуального осмотра: небрежные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должен насторожить. Чтобы проверить качество изоляции можно все провода собрать вместе и попробовать закоротить их на корпус через тестер. Прибор не должен давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рожке отдельно. Для этого прозванивается цепь, идущая от патрона до конца провода. На этом этапе можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того требует стандарт и нормы безопасности.

Подключение галогенной люстры (с пультом и без)

Принцип работы галогенных ламп построен на работе нити накаливания в газе-наполнителе со специальными добавками (бром, йод). Благодаря этому можно снизить габаритный размер лампы и напряжение до 12 или 24 В. Для этого в каждом светильнике такого типа установлен понижающий трансформатор. Обычно вся схема уже собрана и готова к работе, свободными остаются два провода, которые подключаются к нулю и фазе в произвольном порядке. Если люстра снабжена пультом дистанционного управления, то к трансформатору подключается еще и блок управления. Подключение в этом случае остается таким же. Не перепутать провода подключения с антенной, которая принимает сигнал с пульта.

Из данной статьи вы узнаете, какое сечение проводов необходимо для подключения к люстре, как прозвонить и определить фазы на потолке: ищем провод заземления, ищем фазы и ноль, обозначение проводов люстры.

Как подключить люстру простым способом, правила соединения проводов, подключение люстры на 2,3,4,5, 6 к одинарному и двойному выключателю и много других вопросов.

Конструктивные особенности люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

Что учитывается перед проведением работ?

Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:


И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.

Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.

Полезная информация

Сразу укажем некоторые особенности, которые могут помочь:

  • Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
  • Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
  • На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

Теперь непосредственно, как же подключить люстру к выключателю.

Предположим, что линия сделана заранее, выключатель на месте, а из потолка торчат 2 или 3 провода (причем третий провод – «земля).

В общем, схема подключения самая простая – «одноклавишный выключатель – 1 осветительный прибор».

Если люстра – безрожковая (с 1 лампой) то способ подключения вообще не отличается от запитки простой лампочки.

Также в значительной мере подключение люстры на одну или несколько лампочек упрощает .

Одноклавишный выключатель – 1 люстра

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением.

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).

После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.

Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.

Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.

После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.

Схема подключения люстры к двум выводам такая:

Если же схема – трехпроводная, то подключение делается так:

Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.

Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.

Предположим, что с каждого рожка идет синий и коричневый провода.

Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).

Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми.

К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.

Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.

Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).

В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.

В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.

Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.

В каждом из способов соединения есть свои достоинства и недостатки.

Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.

Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.

Двухклавишный выключатель — люстра

Теперь о том, как произвести подключение люстры к двухклавишному выключателю.

Поскольку количество ламп и разделение их на группы может быть самым разным, то рассмотрим несколько вариантов:


Один выключатель – несколько люстр

Теперь рассмотрим, как подключить к одному выключателю несколько люстр. Здесь придется рассматривать и особенности линии питания.

Для примера возьмем одноклавишный выключатель, от которого будет запитываться сразу три люстры.

Схема линии освещения с этим выключателем такая: от щита к распределительной коробке идут фаза и ноль.

В нее от фазной жилы к выключателю идет провод, и снова в нее возвращается.

В итоге в мы в коробке имеем ноль и фазу (с включенным в цепь выключателем), к которым можно подключить проводку, ведущую на потребитель.

Поэтому, чтобы подключить сразу три люстры к этому выключателю, достаточно кинуть одну общую линию и произвести врезку в нее фазных и нулевых проводов осветительных приборов.

Причем подключение каждой люстры к общей линии лучше делать в распределительных коробках (их дополнительно нужно установить). А затем уже в самой люстре разделить ее на рожки (ветки).

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.

А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.

И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.

Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.

И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.

Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.

Популярное у читателей: , недостатки и преимущества устройства.

Техника безопасности

Выполняя подключение люстры, не стоит забывать о технике безопасности. Все работы следует проводить только с обесточенной проводкой. Причем просто отключения линии на выключателе недостаточно, ее следует обесточивать на распределительном щите.

Очень внимательно нужно относиться к распределению проводки перед подключением.

5 / 5 ( 1 голос )

После приобретения люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная подручная инструкция, то подключение люстры потребует знаний электрики. От правильности соблюдения всех условий зависит безопасность освещения в доме.

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

  • Проводник белого или коричневого цвета – фазный;
  • Синего – нулевой;
  • Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:


Соединяем правильно

После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в .

После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.


Установка люстры

Варианты подключения осветительного прибора зависят от:

  • количество выходных электропроводов из осветительного прибора;
  • количество выходных электропроводов из потолочного перекрытия;
  • число клавиш на комнатном переключателе.

С двумя проводами

Подключение двух контактов прибора освещения к двум проводам:

  • Соединение нулевым контактом от люстры с нулевым проводом в потолочном перекрытии , который выходит из .
  • Соединение фазы, которой является коричневый или белый провод , с фазой в потолочном перекрытии, выходящей к выключателю.

Подключение двух проводов люстры к трем контактам:

  1. Три потолочных контакта – результат наличия заземления или подключение к двухклавишному выключателю.
  2. Для определения общего провода используется отвертка-индикатор. При касании к двум проводам индикатор светится – третий провод будет общий.
  3. При свечении индикатора на одном проводе, он будет — общий. Такая проверка требует нахождения обеих клавиш выключателя в рабочем положении.
  4. Провода соединяются клеммными зажимами. Производится фиксация проводника в зажим и любого потолочного выхода.
  5. После к клемме осуществляется подключение пары жил от прибора освещения.


С тремя и более проводами

Соединение от трех проводов на люстре к двум потолочным контактам:

  • В этом случае возможен только 1 вариант – одновременное зажигание всех лампочек.
  • Производится соединение всех нулей осветительного прибора между собой и их подключение к потолочному нулевому выходу.
  • Аналогично подключаются фазы.

Соединение от трех проводов на люстре к трем потолочным контактам:

  1. Этот вариант предназначен для выключателя с двумя клавишами.
  2. Маркировка трех потолочных проводов: фаза – L1; фаза- L2; ноль – N. Фазы предназначены для захода на клавиши выключателя, а ноль – напрямую к люстре.
  3. Провода от ламп должны быть распределены на две секции , соединение каждой из которых происходит только с одним из проводов для подачи по нему фазы.
  4. Обязательно соединение обеих секций с нулем. Тогда нажав одну из клавиш выключателя, будет гореть одна группа ламп, нажав вторую – другая.

Соединение от трех проводов на люстре к четырем потолочным контактам:

  • Дополнительным четвертым проводом может быть заземление, выполняющее защитную функцию. Его маркировка – PE.
  • Если в люстре есть желто-зеленый контакт заземления, он скручивается с потолочным заземлением. При его отсутствии в люстре потолочный контакт заземления изолируется.

Подключение люстры к одноклавишному выключателю

При необходимости подключения многорожковой люстру через выключатель с одной клавишей возможны два варианта:

  • Прибор освещения в разобранном виде и его сборка осуществляется для одноклавишного выключателя. Тогда производится соединение всех электропроводов от центральных контактов патронов прибора и их подключение через клеммник к фазному, идущей от одноклавишного выключателя.
  • Прибор освещения уже собран к двухклавишному выключателю , тогда подключение всех электропроводов от центральных контактов патронов прибора осуществляется в клеммнике к фазному одноклавишного выключателя.

При наличии одноклавишного выключателя и двух потолочных электропроводов, среди которых находят фазный и ноль. Фазы осветительного прибора соединяются между собой и с фазой электропроводки, аналогично соединяют нули.

При наличии одноклавишного выключателя и трех контактов в определяют назначение третьего электропровода. После включения выключателя производится проверка напряжения на всех электропроводах. При наличии фазы на двух электропроводах необходима замена выключателя на двухклавишный.

При наличии фазы только на одном контакте и желто-зеленой изоляции на третьем, тогда обе фазные проводки люстры подключают к фазному контакту электропроводки, а заземление изолируют и убирают.


Подключение люстры к двухклавишному выключателю

Соединение многорожковых люстр к такому включателю производится по одному принципу. Все контакты от люстры разбиваются на 3 группы: 2 фазные и 1 ноль. Вначале объединяются и скручиваются все нулевые электропровода. Оставшиеся произвольно разделяют на 2 группы, которые также тщательно скручиваются. Получившиеся 2 группы подсоединяют к потолочным фазам.

По примеру трехрожковой люстры возможно подсоединение двумя способами – с и без заземления. Без использования заземления основными шагами будут:

  1. Сборка электрочасти. К патрону для лампочки подсоединены 2 контакта – 0, подключаемый сбоку, и фазный проводник, подсоединяемый в центре патрона. Крепление рожков лампочек происходит к вогнутому основанию прибора освещения, соединяющего электропровода в соответствии с двухклавишным выключателем.
  2. Подключение осветительного прибора к двухклавишному выключателю, чьи клавиши определяют количество зажигающихся ламп при их нажатии. Сами по себе нули сбоку патрона и фазы из его середины не обладают ни 0, ни положительным зарядом. Подача нуля осуществляется не через включатель, а напрямую. Все нули из патронов ламп составляют основу люстры в виде сплетения. Фазы распределены в каркасе светильника на 2 группы. Обе группы и нулевое сплетение поочередно подключаются к каждому из трех электропроводов центрального кабеля, идущего вверх через ствол люстры. Фазы идут к фазам электропроводов распределительной коробки, а ноль к нолю.
  3. Подключение электропроводов в распределительной коробке, от которой идут три электропровода к выключателю, и столько же к люстре. Сам распределитель питается по двухжильному электропроводу. Электропровод, который несет положительный заряд в распределитель, подсоединяется с контактом от выключателя. А электропровод, ведущий от распределителя к люстре, подсоединяется в распределителе с нулем. Группы фаз подключаются по очереди с электропроводами от переключателя.
  4. Подсоединение электропроводов в выключателе с двумя клавишами и тремя контактами – справа, слева и посередине. К центральному идет фазный проводник под постоянным напряжением. К остальным подключаются фазные группы распределения лампочек. Каждая клавиша способствует замыканию центрального контакта и зажиганию соответствующего числа ламп.

При монтаже с заземлением в распределителе третий защитный электропровод выходит из него и соединяется к каркасу из металла светильника.


Подключение люстр с пультом управления

Работа галогенных светильников осуществляется от 12 В или 24 В, чем объясняется установка в каждой из них понижающих трансформаторов. Сборка схемы уже произведена и необходимо только ее установить. Свободны только 2 электропровода, соединяемые с потолочными контактами. Подключение осуществляется произвольно.

При наличии пульта вдобавок к трансформаторам идет блок управления. Аналогичным способом подключаются два проводника с потолочными контактами. А антенна в виде тонкого проводника, идущего с другой стороны, будет способствовать общению между пультом и блоком управления. Она остается в том же виде внутри колпачка.

Появление только одной фазы напряжения возможно между фазой и рабочим нулем. Если все было соединено правильно, общий провод светильника соединен с 0, положительный заряд подается через переключатель на два контакта.

При наличии ошибки подключения общий электропровод соединен с фазой, и подача 0 через переключатель происходит к остальным проводам. Светильник будет гореть, но при желании заменить лампочку возможен удар током при выключенном переключателе.

При необходимости одновременного включения/выключения светильника двумя клавишами на два контакта, которые выходят из потолочного перекрытия, возможна установка перемычки или их обоюдное соединение в клеммной колодке.

Как подключить люстру с рождественскими огнями

Всем привет, Ник!

Прошло слишком много времени с тех пор, как я отошел от пил и паяльника, чтобы воспользоваться возможностью написать в массы. Когда Бетани попросила меня написать пост о проводке эпических люстр Tutu Chandeliers , я был одновременно польщен и нервничал! Нервно спросите вы, ну да, со времени моего перерыва наша фан-база действительно выросла… и хотя я хотел бы вставить какую-нибудь шутку, касающуюся нас с Джастином Бейбером, я просто не могу опуститься.

Я стараюсь не хвастаться за пределами дома работой, которую мы с Бет делаем, но эта комната на 100% была идеей Бетани, и я в первую очередь был здесь для поддержки и руководства. Я просто люблю это! Я показываю это всем, кому, по моему мнению, небезразлично, и умоляю их обо всем, что мы сделали.

В нашей семье хорошо известно, что я люблю использовать рождественские гирлянды/светодиоды в наших проектах; Например, Custom LED Wine Rack .

Тем не менее, я хотел бы потратить минуту, чтобы запустить грязные детали нашего проекта люстры! Цель здесь состоит в том, чтобы поженить цепочку огней-сосульков и комплект гирлянд (с длинным шнуром).В противном случае световой шнур со сосулькой был бы настолько коротким, что нам понадобилась бы розетка на потолке. И уверяю вас, что работы будет больше.

Мне нравится, что этот проект случился сразу после праздника. Это позволило нам получить большую часть наших материалов по сниженной цене.

Я начал с того, что просверлил отверстия диаметром 1/4 дюйма в обоих концах корпуса. Затем я пропустил провода для комплекта подсветки через одну сторону, завязал узел и добавил термоусадочную трубку.Обратите внимание: хорошо добавить цепочку хабара до этого шага; в противном случае вам придется сгибать много звеньев, чтобы надеть их на провод. Я переплел его через каждое шестое звено.

Убедитесь, что термоусадочная трубка расположена достаточно далеко от места припоя, чтобы случайно не сжать ее на 1–2 дюйма.

С помощью паяльника нагрейте нижнюю часть зачищенного провода и добавьте припой на верхнюю часть. Припой будет перемещаться к источнику тепла. также хорошо убедиться, что все поверхности чистые и не содержат масла.

После нанесения припоя на провода я проталкиваю их через отверстие в клемме. Используя тот же процесс, я припаиваю провод к клемме, затем надеваю термоусадочную трубку на клемму и прикладываю тепло. Он должен надежно усаживаться на провод и клемму. Это обеспечивает изоляцию над оголенным проводом. Повторите эти шаги для другого провода, затем проденьте провода для лампочки-сосульки через другой конец и припаяйте их.

Теперь у вас должно быть два свободных держателя предохранителей с проводкой комплекта фонарей с одной стороны и лампами-сосульками с другой.Вытащите клеевой пистолет, который вы спрятали в мастерской, и приклейте держатели предохранителей к корпусу, поправьте узлы и устраните провисание шнуров.

Определите размер предохранителя, который вам нужен, посмотрев на лампочки существующих предохранителей, расположенных в вилке, вставьте их в держатели. Затем подключите его и отойдите в сторону.

Затем я просверливаю 4 отверстия в крышке, достаточно больших для пары стяжек; вставьте стяжки через отверстия и установите крышку корпуса.Наконец, закрепите стяжки на лампе.

А теперь самое интересное… драпировка сосульки!

Если вы случайно пропустили пост, посвященный большой люстре , откройте , пожалуйста, перепрыгните и посмотрите.

Это базовое руководство по подключению стандартных праздничных огней (не применимо к светодиодным светильникам). Если вы хотите ознакомиться с дополнительными руководствами по подключению, вам следует ознакомиться с нашими руководствами «Как подключить розетку » и « «Проводка и подвеска светильника» ».

Было очень приятно снова поговорить с вами, и я с нетерпением жду возможности поделиться с вами дополнительной информацией. Мир!

Как подключить люстру — разработано в пух и прах

Вот я и подумал, какой смысл копить все эти деньги на изготовление люстры, если для ее установки вам придется нанимать электрика? Никто. И кроме того, в телешоу это выглядит так просто… и моя мантра всегда была: «Если это может сделать кто-то другой, почему не я?» И это именно то, что я сделал… подключил свет САМОСТОЯТЕЛЬНО.

Итак, вот мои инструкции, согласно моему опыту и инструкциям моего тестя (подрядчика).

Сначала отключите питание. Поскольку я нервная Нелли и к тому же беременна, я немного переборщила, отключив почти весь первый этаж. Я думаю, что просто мощности конкретной коробки будет достаточно.

Вы заметите, что нет металлического стержня/кронштейна для поддержки люстры, потому что там раньше был потолочный вентилятор, поэтому мне пришлось купить следующий комплект.Возможно, вам не потребуется этого делать, если вы заменяете люстру на люстру. Но если вы это сделаете, вы можете получить этот комплект примерно за 4 доллара в Home Depot или Lowe’s. Следуйте инструкциям на обратной стороне комплекта. Это легко.

Я сделал не так много снимков, потому что во время съемки было сложно сосредоточиться на проводке. Так что читайте все мои слова. ПРЕЖДЕ ЧЕМ ПРИКРЕПИТЬ люстру к потолку, убедитесь, что вы определились с длиной цепи. Я этого не делал. Вот это боль. Средняя высота над обеденным столом должна составлять 31 дюйм от нижней части светильника до стола.Если вы делаете это в другом месте, попросите кого-нибудь подержать его, пока вы выбираете наилучшую длину. Укоротите цепь с помощью плоскогубцев. рац

Протяните провода через полый болт (называемый ниппелем=). Теперь можно вкрутить люстру в опорный кронштейн.

Теперь, когда вес люстры выдерживается, можно заняться проводкой. Если ваши провода цветные, должен быть один черный (или другого цвета, например красный) и один белый (всегда белый). Затем заземляющий провод (должен быть медным).Если ваши провода люстры того же цвета, что и мои (золотые), мой тесть говорит, что это не имеет значения. Просто подключите один к черному и один к белому. Он говорит, что это не имеет значения, но если бы это был я и один был черным, а другой белым, я бы пошел вперед и сопоставил белое с белым и черное с черным. Потом земля на землю. Заземляющий провод должен касаться какой-то части металла на вашем фонаре. Это предотвращает удары током при замене лампочки.

Все провода должны быть скручены вместе и закрыты колпачком, чтобы держать их вместе.Затем накройте провода подходящим фартуком для люстры.

Снова включите питание, и свет заработает. Не так уж и тяжело сейчас, не так ли? Ты можешь это сделать!

Хорошей пятницы!

-НатаЛи

Нужно ли заземлять люстру

У меня в спальне есть люстра, и она висит немного низко. Мне было интересно, почему люстры должны быть заземлены, как они предназначены только для освещения, но после исследования я обнаружил, что их заземление важно.Причина

Если изоляция провода повреждена или оголена, ток может протекать по всему корпусу светильника. Поэтому заземление важно, так как оно гарантирует, что при случайном прикосновении к неисправному светильнику ток не потечет через вас.

Вот что важно знать. Люстры, которые состоят только из пластика или стекла, не требуют заземления, ведь даже если проводка оголяется в светильнике, и вы случайно коснулись светильника, ток через корпус не потечет.Пластик и стекло являются плохими проводниками электричества и хорошими изоляторами.

Нужно ли металлическим люстрам заземление?

Все металлы являются хорошими проводниками электричества. Если по какой-то причине проводка внутри светильника неисправна и ее заденешь, можно получить удар током. Поэтому важно заземлить металлические люстры, даже если они висят высоко. для например.

люстры из металла, такого как латунь, чугун, сталь, алюминий , позолоченный металл, золото, серебро, медь и т. д.все требует заземления

Нужно ли заземление хрустальным люстрам?

Кристаллы бывают двух типов. Ионные кристаллы и металлические кристаллы.

Как правило, ионные кристаллы в твердом состоянии являются очень плохими проводниками электричества, они проводят электричество только в жидком состоянии.

Металлические кристаллы, с другой стороны, являются очень хорошими проводниками электричества. Если в светильнике есть металлические кристаллы, рекомендуется заземлить этот светильник.

В целом рекомендуется отшлифовать хрустальные люстры.

А как насчет дерева? Нужно ли заземление деревянным люстрам?

Сухая древесина плохо проводит электричество. Если люстра сделана только из дерева, а не из металла, то даже тогда деревянную люстру следует заземлить, потому что при поглощении влаги дерево может в некоторой степени проводить электричество, и если кто-то коснется этого светильника с неисправной проводкой, можно получить удар током.

Люстры с полированным деревом также должны быть заземлены.

Нужно ли заземление керамическим люстрам?

Большинство керамических изделий, таких как фарфор, не проводят электричество. Однако часто керамику модифицируют и комбинируют с металлами, что позволяет им проводить электричество. Еще раз рекомендуется заземлить керамические люстры, так как они могут быть изменены.

Как работает заземление люстры

Процесс заземления прост. Итак, к светильнику подключены два провода. Горячий провод и нейтральный провод.Эти провода имеют изоляцию определенного цвета, которая служит цветовым кодом проводов. (для справки о цветовом коде и США посетите эту статью p3connectors, для цветовых кодов в Австралии посетите эту статью p3connectors.com)

Цветовые коды для горячих и нейтральных проводов могут меняться. Однако, как правило, другой провод, то есть провод заземления, окрашен в зеленый или зеленый цвет с желтыми полосами, а иногда провод заземления не имеет изоляции. Это связано с тем, что через заземляющий провод не протекает ток, поэтому его можно держать открытым.

Что делают эти провода?

Горячий провод несет ток от основного источника (щита выключателя) туда, где это необходимо, нейтральный провод возвращает использованную электроэнергию от светильника к главному выключателю (щиту выключателя), замыкая цепь, и, таким образом, наш светильник светится.

Но,

Провод заземления или провод заземления не подключен к какому-либо источнику питания. Он просто соединяется с корпусом светильника и с землей.

Он просто обеспечивает путь с низким сопротивлением для прохождения электричества в случае неисправности проводки.

Вот как ,

Если изоляция горячего провода или нулевого провода оголена, а в нашем светильнике есть металлические детали, ток может начать течь в корпусе светильника. Если кто-то прикоснется к нему, электричество пройдет через тело, чтобы замкнуть цепь, и произойдет удар током.

Заземляющий провод предотвращает это, обеспечивая путь с низким сопротивлением для тока, протекающего в земле. Тенденция течения состоит в том, что оно всегда предпочитает путь наименьшего сопротивления течению.Человеческое тело имеет высокое сопротивление по сравнению с сопротивлением заземляющего провода и самой земли. Следовательно, ток предпочитает течь по пути с низким сопротивлением от заземляющего провода к земле, а не от тела человека к земле.

Теперь, когда вы знаете основы заземления, давайте теперь посмотрим видео о том, как выполнить заземление.

Что делать, если в люстре нет провода заземления, куда его крепить?

Если в светильнике нет заземляющего провода, просто необходимо присоединить провод к корпусу светильника, который идет к главному выключателю и оттуда напрямую заземляется на землю с помощью медной пластины.

Еще раз рекомендуем доверить эти работы профессионалу-электрику. Иногда, даже после отключения питания от главного выключателя, в проводах все еще может быть электричество, у профессионалов есть такие инструменты, как мультиметр, который может точно определить наличие электричества.

Дополнительная информация по заземлению люстры.

Может ли светильник иметь два провода заземления?

Да, люстра может иметь два провода заземления, но это не дает никаких дополнительных преимуществ по сравнению с наличием только одного провода заземления.Для всех электроприборов с металлическими элементами только один заземляющий провод, соединенный с корпусом (прибора или приспособления), служит полной цели.

Удлинитель провода заземления в люстре

Удлинить заземляющий провод очень просто. Есть только одна важная вещь, которую следует учитывать при соединении проводов.

Не любой провод можно использовать для удлинения заземляющего провода. Заземляющий провод всегда должен иметь низкое сопротивление. Как правило, тонкие провода имеют очень высокое сопротивление, поскольку они имеют меньшую площадь для прохождения электричества.

Толстый провод оказывает меньшее сопротивление потоку электричества, так как в нем слишком много открытого пространства.

Знание толщины помогает выбрать правильный тип проволоки. Толщина проволоки измеряется в Gauge.

Большее значение калибра означает, что провод тонкий и имеет высокое сопротивление. Точно так же низкое значение калибра означает, что провод толстый и сопротивление в нем низкое.

Например.

Провод калибра 20 тоньше провода калибра 10.

Рекомендуется использовать удлиняющий провод того же калибра, что и короткий заземляющий провод.Просто рассчитайте толщину заземляющего провода в мм и используйте эту полезную таблицу, чтобы преобразовать ее в калибр.

9009 9 AWG в миллиметров 9009 9.26 мм 9009 мм 9009 7.34 мм 9 5 9009 9009 5 9 9 6 4.11 мм 9 7 9 7 9009 9009 9009 326 мм 9009 290 мм 9 9 11 9 11 2,30 мм 9002 12 9009 12

2,05 мм 9009

1.62 мм 9 15 9009 9 мм 9 9 16 мм 9009 17 9009 мм 9009 902 мм 9009 0,91 мм 9 21 9 21 0,72 мм 9 22 9009 мм

0,57 мм 9 25 9009 9009 мм 9 9 26 9009 0,32 мм 9009 0,28 мм
Толщина проволоки в AWG (американец проволоки)
00
0
1
2 6,54 мм
3 5,82 мм
4 5.18 мм
8
9
10 2,58 мм
13
13
14
18
19
20 0,81 мм
23
24 0.51 мм
27
28
29
30 0,25 мм
Дополнительные значения калибра, переведенные в мм, см. здесь

ОКОНЧАТЕЛЬНЫЙ ВЕРДИКТ

  • Люстра из 100% пластика или 100% стекла не требует заземления.
  • Если стеклянная или пластиковая люстра имеет внутри металлические детали, то следует заземлить этот светильник, так как металл может быть соединен с неисправной проводкой.
  • Металлические, деревянные и керамические люстры всегда должны быть заземлены.

Что делать, если нет провода заземления на светильнике

Отсутствие провода заземления на светильнике для подключения к проводу заземления в электрической коробке

Марк Дж. Донован

Если вы подключаете осветительную арматуру или аналогичный электрический прибор, на котором нет заземляющего провода, в электрическую коробку, в которой есть заземляющий провод, у вас есть несколько вариантов.

Вы можете либо обернуть заземляющий провод в электрической коробке лентой и оставить его плавать в электрической коробке, либо прикрепить заземляющий провод в электрической коробке к самому светильнику или прибору.

Во многих случаях осветительная арматура или прибор могут иметь гайку или проушину на раме шасси, специально предназначенную для крепления заземляющего провода.

Поэтому при установке внимательно изучите инструкции, прилагаемые к светильнику или прибору.

Обязательно прочитайте эту статью о том, как предотвратить поражение электрическим током при работе с электропроводкой в ​​вашем доме.

Важно помнить о назначении заземляющего провода в электрической коробке и на электрическом светильнике.

Заземляющий провод обеспечивает резервный путь для прохождения тока в случае короткого замыкания в светильнике или в самой электропроводке.Обычно ток должен течь только по горячему (черный/красный провод) и обратному (белый провод). Посмотрите это видео, чтобы узнать больше о , как подключить электрическую розетку .


При нормальной работе светильника ток не должен течь по проводу заземления.

Следовательно, важно никогда не связывать заземляющий и нейтральный (обратный) провода вместе в электрической коробке или где-либо еще, кроме задней части шины в панели главной электрической цепи.

Если когда-либо произойдет короткое замыкание, которое часто связано с протеканием тока от горячего провода или обратного провода на само шасси осветительного прибора, ток сразу же начнет течь и по проводу заземления.

Узнайте, как заменить выключатель света в этой электронной книге.

Когда это произойдет, автоматический выключатель, связанный с короткозамкнутым осветительным прибором, сработает на панели главной электрической цепи.Узнайте как автоматический выключатель спасает жизни .

При срабатывании автоматический выключатель немедленно отключает подачу электричества в цепь и осветительный прибор, тем самым предотвращая возгорание или поражение электрическим током со смертельным исходом.

Если случайно вы устанавливаете электрический светильник без заземляющего провода в электрическую коробку без заземляющего провода, то просто соедините горячий провод от электрической коробки с горячим (черным или красным) проводом на светильнике. приспособление.

Затем соедините вместе соответствующие белые провода (нейтральный/возвратный провод), связанные с осветительной арматурой и электрической коробкой. Обязательно используйте проволочные гайки, чтобы соединить провода вместе. Кроме того, я рекомендую обмотать изолентой гайки проводов после того, как вы накрутили их на провода.

Все еще чувствуете себя неловко, проводя электропроводку самостоятельно? Найдите местного подрядчика по электроснабжению здесь .


Справку по созданию нового индивидуального дома см. в разделе HomeAdditionPlus.com’s Заявка на строительство нового дома. Бюллетень предложений по строительству нового дома предоставляет вам информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

Дополнительная информация

Дополнительные ресурсы по электропроводке от Amazon.ком

Бесплатное предложение цены на добавление дома без обязательств!

Заполните нашу быструю и удобную форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома. Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

Как: Заземлить люстру

В: У меня есть массивная латунная люстра, которая досталась мне от бабушки и датируется 1960-ми годами.Он в хорошем состоянии и отлично работал, когда я снял его во время реконструкции ее дома в 2010 году, когда я понял, что у него нет провода заземления. Я очень хорошо разбираюсь в доме, и мне было интересно, могу ли я добавить заземляющий провод или мне нужно сделать это профессионально? Я получил оценку в 150 долларов от подрядчика по электротехнике, но думаю, что это дорого для того, что я должен был сделать. Если нет, то где это можно сделать по более разумной цене?

Манассас

AMike Furchak, менеджер и мастер по ремонту Lamp Factory Outlet в Спрингфилде (703-569-5330; www.thelampfactoryoutlet.com), говорит, что обычно нет необходимости переделывать люстру, чтобы заземлить ее. Основной стержень светильника и его плечи обычно свинчиваются вместе, поэтому для заземления всей люстры обычно достаточно просто пропустить заземляющий провод вниз по цепи к месту, где его можно прикрепить, например, к центральной трубе с резьбой наверху. Затем, когда вы установите люстру, вы можете подключить другой конец заземляющего провода к заземляющему винту в розетке на потолке.Конечно, это работает только в том случае, если домашняя проводка заземлена.

Добавление заземляющего провода к люстре обычно стоит от 10 до 15 долларов, сказал Фурчак. Замена проводки начинается примерно с 20 долларов, но зависит от дизайна люстры.

Заземление люстры. (Фото читателя)

Если вы решите выполнить работу самостоятельно, имейте в виду, что если у вас есть люстра с пластиковыми рожками, вам может понадобиться более одного провода заземления, чтобы убедиться, что все металлические части заземлены. Надежно закрепите конец, например, с помощью крепежного винта с резьбой, затянутого в отверстие в приспособлении.

Я собираюсь сделать ремонт на кухне и хочу использовать бабушкину плиту. Мне 70, так что это дает вам представление о возрасте печи. Вы знаете компанию, которая обновляет старые печи?

Вашингтон

Джо Кунке, который занимается ремонтом M&M Appliance в Вашингтоне (202-882-7100; www.mandmappliance.com), берется за работу, подобную вашей. Часто ему удается найти нужные детали в коллекции старинных печей своего босса или в куче печей, которые клиенты выбрасывают, когда просят M&M установить новые.Кунке предлагает позвонить ему напрямую по телефону 202-534-7665, чтобы договориться о встрече, чтобы он мог осмотреть плиту вашей бабушки и обсудить, что нужно для ее хорошего рабочего состояния. Если плита является газовой горелкой, вы можете рассмотреть возможность замены контрольных ламп электронными устройствами зажигания.

Kuhnke обычно берет 50 долларов в час.

HВ вашем доме возникла проблема? Присылайте вопросы по адресу [email protected] Напишите «Как сделать» в теме письма, расскажите, где вы живете, и попробуйте добавить фото.

Контрольный список Прочтите обзор работ Жанны Хубер по благоустройству дома, которые вы должны выполнить в апреле, например, повторное уплотнение подъездной дорожки, на сайтеwashingtonpost.

Related Post
