alexxlabУстановка доводчика на металлическую дверь
Читайте в статье:
- Классификация дверных доводчиков
- Основные правила при выборе доводчика
- Как правильно установить доводчик на дверь
- Самостоятельная регулировка дверного доводчика
Одной из самых важных характеристик двери является бесшумность и плавность движения. Также не лишним будет установка оборудования, позволяющего держать дверь плотно закрытой.
Это особенно актуально в холодное время года. Эти задачи позволяет решить установка дверного доводчика, который по сути явился прямым потомком простейшей пружины на двери.
Правда от последней можно сильно получить, задержавшись немного в проеме, да и шума при закрытии двери будет значительно больше.
Классификация дверных доводчиков
Основным критерием при классификации доводчиков является способ их установки. Наиболее популярные и доступные среди всех видов – накладные доводчики. Их можно устанавливать как в процессе строительства или ремонта, так и уже на давно функционирующую дверь.
Установка производится на каркас или полотно двери.
Напольные доводчики требуют планирования их установки в процессе проектирования строительных или ремонтных работ. Дело в том, что монтируется данный вид под напольное покрытие, а срывать его только для установки доводчика нецелесообразно.
Самыми продвинутыми являются скрытые доводчики. Чаще всего они используются при монтаже сложных, декоративных дверей. Спрятанная внутри дверного полотна конструкция не портит общий вид и не вносит свои черты в общий дизайн. Для работы с ними необходимо наличие специальных навыков и профессионального инструмента.
Самостоятельная установка дверного доводчика будет доступна только при выборе одного из первых двух вариантов. Необходимая для установки информация по размерам и характеристикам доводчика содержится в инструкции к нему.
Основные правила при выборе доводчика
Выбирая дверной доводчик, определитесь сначала, на какую именно дверь он будет устанавливаться.
Существующие на рынке модели позволяют эффективно выполнять основную функцию на самых разнообразных полотнах. Это может быть и тяжелая дверь наподобие подъездной или гаражной, а может быть очень легкой – межкомнатная, для внутренних помещений.
Если вы выберете межкомнатную дверь, то это не потребует большой мощности от доводчика. Если же доводчик будет ставиться на тяжелую металлическую дверь, то мощность потребуется гораздо большая.
Как и при покупке других товаров, следует внимательно отнестись к производителю. Его репутация, проверенная уровнем производимых товаров, будет выступать определенным гарантом. Можно почитать отзывы других клиентов, которые уже воспользовались продукцией данного производителя, и сделать наиболее подходящий выбор. Только применяя данный подход, можно подобрать доводчик, который будет надежно служить в течении длительного периода времени.
Обратите внимание на какую, внешнюю или внутреннюю сторону двери доводчик будет крепиться. Также важным является правильная ориентация для устанавливаемой двери – правосторонняя или левосторонняя.
Большое количество предлагаемых моделей позволяет подобрать наиболее подходящую, но также можно и запутаться при выборе.
Как правильно установить доводчик на дверь
В качестве примера выбирем наименее сложную конструкцию – установка дверного доводчика с открыванием полотна на себя. Разобравшись с данной методикой, можно проводить работы по монтажу и более сложных конструкций.
Разница между дверьми различной ориентации и назначения заключается только в нескольких непринципиальных элементах. Все работы проводятся по следующему алгоритму:
- В первую очередь нужно выяснить комплектность доводчика. Как правило, в коробке можно найти крепеж, рычаг, сам доводчик и шаблон, по которому производится сборка и монтаж. Для тех, кто делает это в первый раз, шаблон значительно упрощает задачу.
- Шаблон крепится к закрытой двери с помощью скотча. По указанным точкам, через схему шаблона сверлится необходимое количество отверстий, по которым будет производиться монтаж самого механизма.
После этого шаблон снимается и производится установка доводчика. - Производится прикручивание рычага к коробке (без его регулировки).
- Далее доводчик надевается на рычаг, обе части соединяются между собой специальными винтами. Важно чтобы регулировочные винты были повернуты в сторону дверных навесов.
- Переходим к регулировке тяги рычага доводчика. Здесь важно, чтобы отверстия на дверном полотне совпали с отверстиями на механизме доводчика. Еще одним критерием правильно установленного механизма является его положение. При закрытой двери, рычаг должен располагаться строго перпендикулярно дверной коробке.
- После выполнения всех настроечных работ и их проверки, можно приступать к прикручиванию доводчика. Проверьте, насколько хорошо он справляется с закрыванием двери. Если дверь сильно хлопает или требует значительных усилий при закрывании, просто проведите дополнительную настройку доводящего механизма. Его чувствительность можно подстроить под собственные предпочтения. Об этом читаем ниже.
После этого шаблон снимается и производится установка доводчика.
Об этом читаем ниже.Самостоятельная регулировка дверного доводчика
После правильной установки доводчика, его необходимо правильно настроить. Здесь вам помогут два регулировочных винта, которые вы могли видеть при монтаже механизма. Один из них отвечает за скорость закрывания двери, а второй – за доводку до плотного прилегания полотна к коробке.
Винты довольно чувствительны, поэтому при настройке их необходимо подкручивать постепенно. После каждого изменения настроек, проверяйте достигнутый результат. Если он вас не удовлетворяет, проводите дальнейшую настройку.
Некоторые модели имеют дополнительные регулирующие винты. Они отвечают за более широкие функции. Как правило, их количество ограничивается четырьмя – назначение двух мы уже описали, еще два позволяют фиксировать дверь в открытом положении и снабжают дверь тормозом открывания. Регулируются они так же, как и стандартные винты.
Как установить доводчик двери? Практическое пошаговое видео на примере доводчика DORMA TS 68
Смотрите это видео на YouTube
Установка доводчика на металлическую дверь: Правильно Поставить
Металлические двери пользуются популярностью, поскольку они прочные и долговечные.
Ими часто оборудуют подъезды, входы в общественные здания. Но тяжелая конструкция при функционировании издает немало шума. Чтобы этот недочет устранить, необходимо оборудовать дверь доводчиком. Для его монтажа можно вызвать мастера или проделать эту процедуру самому. Далее, рассмотрим, зачем нужна установка доводчика на металлическую дверь, и можно ли это сделать самостоятельно.
Содержание
Основные функции
Доводчик, как приспособление для автоматического закрывания входных дверей, появился вместе с возрастающей популярностью конструкций из металла. Особенно после того, как ими начали оборудовать подъезды. Если полотно не придерживать, то оно громыхает так, что жителям не только первых, но и пятых этажей это доставляет немало хлопот, особенно по ночам. Плавность работы и должен обеспечить доводчик. Поэтому не стоит экономить на его установке.
Назначение доводчика:
- Обеспечивать закрытие двери. Устройство плавно доводит полотно до нужного положения. Дверь не нужно закрывать самостоятельно, все делает механизм.
- Устранить шум при работе конструкции. Сильный хлопок полотна не только портит нервы жильцам, он быстрее приводит в негодность изделие.
- Беречь стены и их декоративную отделку, которая нередко страдает из-за неаккуратного обращения с дверью.
- Установка доводчика на алюминиевую дверь обеспечивает более длительный срок эксплуатации фурнитуры, особенно замка. Также при сильных хлопках могут пострадать декоративные элементы, вставки из стекла.
- Обеспечивать уменьшение теплопотерь в доме за счет того, что дверь никогда не остается открытой.
Устройство плавно доводит полотно до нужного положения. Дверь не нужно закрывать самостоятельно, все делает механизм.Установить такую фурнитуру на металлическую дверь может мастер либо человек без опыта в этом деле, главное, четко следовать инструкции. Тем более, что изделия не такие уж и дорогие. Конечная стоимость товара зависит от дополнительных функций, морозоустойчивости, наличия разных скоростей закрывания, веса двери, торговой марки.
Доводчики устанавливают обязательно на эвакуационные выходы, противопожарные двери, те конструкции, которые имеют систему контроля доступа в помещение. Также без них не обходится ни одно помещение, где проходит большой поток людей.
Разновидности
Перед тем, как поставить доводчик на железную дверь, стоит определиться с типом изделия. В продаже есть различные модели.
В зависимости от того, в каком месте размещен доводчик, можно приобрести:
- Верхний. Наиболее распространенный вариант установки – это в верхнем углу конструкции. Такое расположение не мешает передвижению людей и предметов. Устанавливать верхний доводчик можно на любую дверь из металла. Именно эту разновидность можно закрепить своими силами.
- Нижний. Монтируется снизу конструкции, но применяется редко, поскольку такое расположение механизма не всегда можно выполнить либо оно неудобно. Обустройство такого доводчика необходимо предусматривать еще на стадии проектирования.
- Скрытый. Второе название изделия – рамный. Он получил немало позитивных отзывов от специалистов. Конструкцию монтируют на дверную раму. Процедура установки не самая простая, она требует специальных инструментов, поскольку предполагает обработку полотна. Чаще скрытые доводчики монтируют сразу на дверь, и поставляют покупателю в комплекте с ней.
Как выбрать доводчик?
Приобретать такие изделия необходимо с учетом габаритов и особенно веса двери, иначе он быстро придет в негодность. Существует 7 категорий механизма: от 750 мм, предназначенных для дверей весом до 20 кг, и до 1600 мм, которые ориентированы на тяжелые конструкции массой до 160 кг.
Покупать фурнитуру «с запасом» тоже не нужно, иначе при открывании двери придется прикладывать значительные усилия.
Конструктивно доводчики на металлическую дверь бывают двух типов. Одна из разновидностей – это механизм с рычажной тягой. Он более распространен, поскольку доступен по стоимости, отличается высокой надежностью.
Монтировать его несложно, в том числе, самостоятельно. Второй тип обладает скользящей тягой. Это более современная конструкция, но более капризная в плане климатических факторов, поэтому такие доводчики ставят только внутри помещения.
Также существуют механизмы, в которых предусмотрена функция стопора. За счет нее дверь можно фиксировать в одном или нескольких положениях. Такая особенность пригодится при переноске мебели, обладателям детских колясок и велосипедов. Ранее, чтобы зафиксировать дверь, с нее просто снимали пружину. Теперь это может обеспечить доводчик.
Технологически такие устройства можно поделить на два вида. Первый – шестереночный. Имеет рычажную передачу и зубчатую рейку. Ему требуется масляная смазка, обладающая большим минусом: при низких температурах она становится густой. Изделие этой конструкции предпочтительнее ставить внутри подъезда или другого здания, где не бывает минусовых температур. В остальном механизм показывает хорошие характеристики, надежно прижимает полотно, обеспечивает плавное его движение.
Вторая разновидность – это кулачковые механизмы. Они внутри обустроены поршнем с валом, имеют пружину, винт, который ее регулирует. За счет использования слайдерной тяги, полотно закрывается очень плавно. Эти механизмы предусмотрены для врезных доводчиков и накладных. Все напольные варианты снабжены именно таким типом устройства.
Монтаж доводчика
Рассмотрим установку именно верхнего доводчика. Поскольку это самый популярный вариант, и собственно его проще всего установить самостоятельно.
Монтаж выполняют в такой последовательности:
- Подготовительные работы. Перед тем, как установить доводчик на металлическую дверь, нужно внимательно прочитать инструкцию по установке, которая прилагается к изделию. Также следует позаботиться о необходимых инструментах и крепеже.
- Разметка. Обычно к изделию прилагается шаблон. Его следует прикрепить скотчем к дверной конструкции. После этого нужно произвести разметку для отверстий, необходимых для крепления устройства. Для этих целей применяют керн. Шаблон нужно приклеивать поближе к верхним петлям. На раме монтируют рычаг, а на полотне — сам механизм.
- Просверливание отверстий. С учетом разметки шаблона проделывают отверстия. Чтобы соотнести заточку сверла и диаметр полученных дырочек, лучше сначала просверлить их на ненужном куске металла. Ведь если отверстия получатся большего диметра, то надежной фиксации не будет.
- Установка доводчика. Корпус изделия монтируют так, чтобы клапаны для регулирования скорости были направлены к дверным петлям. Рычаг разделяют на две части, лапку фиксируют на коробе. После закрепления проверяют работу доводчика.
Для этих целей применяют керн. Шаблон нужно приклеивать поближе к верхним петлям. На раме монтируют рычаг, а на полотне — сам механизм.При необходимости нужно откорректировать работу механизма. Также после установки доводчика надо скрыть все следы и дефекты, которые могли появиться на полотне.
Регулировка
После установки, а также в процессе эксплуатации может понадобиться регулировка работы доводчика. Для этого в его конструкции имеются специальные винты.
Способы регулировки:
- Первый винт. С его помощью корректируют общую скорость движения полотна, что может составлять от 15 до 180 градусов. Это более грубая настройка. Этот винт отвечает за основную часть хода полотна.
- Второй винт. За счет него ход регулируют уже более точно в пределах от 0 до 15 градусов. Этот винт отвечает за движение полотна на последнем этапе (доводку) до закрытия.
Во время регулирования винт нужно поворачивать против и вдоль нарезного соединения. Если слишком «поусердствовать», то они просто вывинтятся, выпадут. Главный признак того, что все работает правильно – это одинаковая скорость закрывания полотна, без рывков, хлопков.
Дополнительные рекомендации
В большинстве своем доводчик для входной металлической двери не требует специального ухода.
Главное, установить механизм, подходящий по климатическому предназначению: комнатный доводчик при монтаже на входную дверь заклинит при первых же морозах. Для защиты от влаги, а также грязи на уличных системах доводчики крепят только со стороны помещения.
Если дверь выходит на улицу, то в него все же попадает пыль и грязь, которую нужно удалять. Каждый сезон механизм надо регулировать, а при необходимости смазывать, заменять масло, ведь его вязкость сильно зависит от температуры.
Ни в коем случае нельзя подпирать полотно или вставлять клинья, чтобы дверь долго была открытой. Это может привести к вытеканию масла из механизма и выходу его из строя. Исключения составляют устройства со стопором, им фиксация не страшна.
Еще что нельзя делать с дверью, обустроенной доводчиком, так это с силой ее закрывать, притягивать, ускорять движение полотна. Оно должно закрываться только самостоятельно. Такая «вредная привычка» жильцов приводит к тому, что сбивается регулировка винтов устройства.
Также важно проверять петли и корректировать их, чтобы полотно не проседало. Если смазка начинает подтекать, механизм работает со сбоями, необходимо заменить доводчик на новый.
Доводчик – важная фурнитура металлической двери. Она позволяет работать полотну плавно и без лишнего шума. Так как правильно поставить доводчик на железную дверь несложно, то можно сделать это самостоятельно, не прибегая к услугам мастера.
как правильно установить механизм на входную дверь? Установка устройства своими руками
- Зачем устанавливать доводчик?
- Какие моменты необходимо учитывать
- Типы механизмов
- Выбор способа крепления
- Фиксация доводчика на дверном полотне
- Регулировка и настройка
Установка доводчика на металлическую дверь имеет свои нюансы.
Это полезное устройство способствует снижению потерь тепла, а также должно иметь достаточную силу, чтобы плотно закрыть тяжелую створку. Но как правильно установить механизм на входную дверь?
Установка устройства своими руками занимает относительно немного времени и не доставляет особых хлопот при соблюдении правил. Простой набор инструментов, некоторый опыт работы с ними, понимание принципов работы навесного механизма помогут домашнему мастеру справиться с работой.
Зачем устанавливать доводчик?
Установка доводчика на металлическую дверь хоть и вынужденная, но абсолютно оправданная мера. Механический элемент, прикрепленный к внутренней стороне створки, способствует плавному закрытию створки, предотвращает ее перекос, снижает интенсивность износа.
Установка доводчика необходима в подъездах многоквартирных домов, где такой компонент помогает избежать теплопотерь, снижает шумовую нагрузку.
В обязательном порядке дополнительные комплектующие данного типа устанавливаются исключительно на дверные конструкции:
- монтируются в общественных местах, где предполагается высокая интенсивность потока людей;
- оборудованы системами контроля доступа на объект;
- противопожарные;
- используется для эвакуации.
При подборе доводчиков для дверей, не оборудованных ими по умолчанию, обязательно ориентироваться на вес и габариты конструкции. В противном случае велика вероятность того, что скорость износа деталей вспомогательного механизма будет слишком высокой.
Какие моменты необходимо учитывать
Чтобы правильно установить доводчик на железную дверь, необходимо при выборе устройства определиться с его техническими характеристиками. Некоторые модели, например напольные, требуют предварительной сборки. Их установка учитывается еще на этапе проектирования.
В обычных домах и при нежилой инфраструктуре чаще используются накладные варианты — они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют скрытые варианты, устанавливаемые в дверную коробку или само полотно. Как правило, такие системы устанавливаются заводом-изготовителем и требуют лишь настройки на этапе установки.
Для самостоятельного крепления к поверхности дверного полотна подходят только накладные доводчики.
Их установка на входную дверь чаще всего осуществляется с креплением к коробчатому брусу. В большинстве случаев изделия под маркой снабжены подробным пояснением от производителя по выбору точек крепления изделия . Для успешной установки обязательно необходимо заранее подогнать само полотно. Она должна иметь легкий ход на петлях, входить в проем без перекосов.
Виды механизмов
Планируя монтаж двери с доводчиком своими руками, следует учитывать некоторые особенности имеющихся в продаже изделий.
Наиболее распространенными технологическими решениями являются следующие.
- Шестерня с зубчатой рейкой и рычажным механизмом … Они имеют масляную смазку, которая может загустеть при использовании на морозе. Рекомендуется для установки во внутренних помещениях и внутри подъездов. Подходит для использования с наружным настенным креплением, когда средние зимние температуры не опускаются ниже нуля градусов. Сам механизм характеризуется плавным ходом и высокой силой прижима.
- Доводчики кулачковые имеют поршневой элемент с валом внутри, а также пружину с регулировочным винтом. Здесь используется ползунковый стержень, позволяющий смягчить закрывание створки, сделать его более плавным. Такие механизмы предназначены для работы в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащены кулачковым механизмом.
Сам механизм характеризуется плавным ходом и высокой силой прижима.Выбор способа крепления
В зависимости от того, предусмотрено ли конструкцией открывание наружу или поворот створки внутрь помещения, крепление доводчика можно осуществить одним из трех способов, существующих на данный момент.
- Стандарт … Рычаг крепится к дверной раме в районе перемычки. Основная часть доводчика закрепляется на поверхности полотна.
- Реверс или верх .. В этом случае рабочий элемент крепится к перемычке, а рычажная часть фиксируется к полотну двери, обеспечивая необходимое усилие при ее установке. В этом случае рычаг расположен перпендикулярно планке коробки вверху.

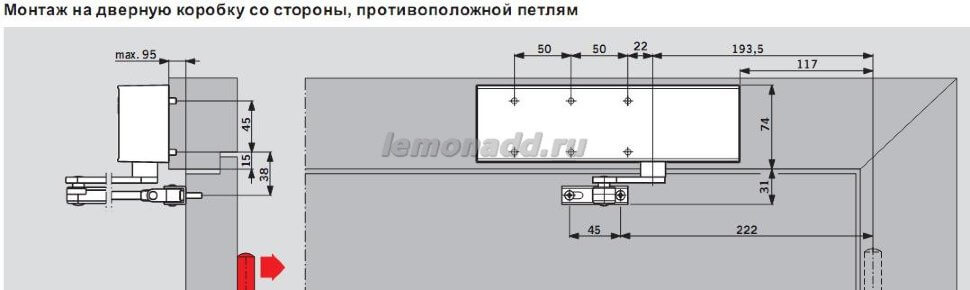

- Параллельный … Монтаж осуществляется с помощью монтажного кронштейна, конструкция кронштейна фиксируется параллельно верхней планке.
В этом случае рычаг расположен перпендикулярно планке коробки вверху.Важным практическим правилом является то, что способ установки всегда определяется креплением рычага. Чтобы открыть дверь на себя, необходимо зафиксировать ее на поверхности дверной коробки. Для распашных дверей с наружным креплением створки рычаг крепится к полотну. Ширина двери должна быть взвешена по силе и весу. Самые тяжелые модели оснащены двумя доводчиками.
Крепление доводчика к полотну двери
Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником теплопотерь. Чем ближе помогает предотвратить их.
Правильно исправить можно с помощью простого алгоритма действий.
- Прикрепите шаблонную часть детали к точке крепления на заданной высоте с помощью клейкой ленты.
- С помощью кернера отметьте места, где будут располагаться крепежные отверстия – всего их 6 (2 для рычага, 4 для основного механизма).
- Просверлить сквозные отверстия в местах меток для последующей установки фурнитуры.
- Закрепить рычажную часть ближе к месту ее расположения (на полотне или косяке).
- Закрепите корпус.
- Вторую часть стержня, которая ранее не была закреплена, соедините с осью самого доводчика.
- Регулировать длину так, чтобы в закрытом состоянии рычаг был направлен строго перпендикулярно полотну ворот.
Регулировка и настройка
Недостаточно правильно закрепить изделие, его еще нужно отрегулировать. Для этого в конструкцию включены специальные регулировочные винты. При установке правильное их направление ориентировано на поверхность коробчатой балки. Всего таких винтов два, они позволяют определить и зафиксировать нужную скорость движения полотна для каждого из режимов работы. При регулировке будьте осторожны, не прилагайте слишком много усилий.
Первый из двух винтов определяет общий диапазон скоростей — это 15-180 градусов. С помощью второго можно точнее настроить ход. Обычно диапазон здесь составляет от 0 до 15 градусов. При регулировке винт поворачивается против и вдоль резьбового соединения.
Чрезмерные усилия при вращении регулирующих элементов могут привести к их отвинчиванию и выпадению с разгерметизацией внутренней конструкции.
При правильном выполнении скорость открывания и закрывания двери должна быть примерно одинаковой, без усилий, хлопков и щелей .
При эксплуатации створки с доводчиком необходимо избегать чрезмерных нагрузок на полотно, а также исключить использование механических барьеров или подпорок.
Установка доводчика на входную металлическую дверь – дело важное и нужное, позволяющее сделать процесс плотного закрывания створки автоматическим. Соблюдая простые рекомендации, с задачей справится даже человек без большого практического опыта.
А самые тяжелые или массивные двери будут закрываться без скрипов и шумов.
О том, что нужно знать при покупке и установке доводчика, смотрите в следующем видео.
