При прокладке электрической проводки зачастую используют скрытый метод. Он позволяет скрыть все провода в стенах или иных поверхностях помещения. Это не только эстетически привлекательно, но еще и гарантирует большую пожаробезопасность. Для укладки кабеля делают специальные бороздки, в которые он и укладывается. Общепринято их называют штраба, но встречается вариант и штроба. Так как же правильно штраба или штроба?

Штроба или штраба – как правильно?

Этот вопрос вызывает немало споров. И в действительности общего ответа, который бы устроил бы все стороны этого спора – нет. Но как же тогда — штроба или штраба как правильно.

Обратившись к специализированной литературе в частности к ПЭУ (рис. 2) издание 7, раздел 7. В подразделе – «Электропроводки и кабельные линии» в пункте 7.1.37. сказано – «Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; …» и «В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций …».

Рис. 2. ПЭУ-7

Таким образом, слова штраба (штроба) не встречается. Из этого следует, что наиболее правильным будет использовать вообще слово – борозда.

Как же тогда быть?

Но не так все просто. Многие возразят на это – тем, что часто можно встретить и слово – «штраба» в специализированной литературе. Особенно в старых изданиях. В более новых источниках уже имеет место быть и вариант – «штроба». При этом в наиболее уважаемых толковых словарях имеется лишь вариант – «штраба», но в совсем другом определении.

А специальный инструмент для проделывания борозд именуется – «штроборез».

Вероятнее следует сделать вывод, что штраба (штроба) – являются профессионализмами, которые прочно вошли в повседневный обиход. И любое их использование их будет одинаково допустимо. Хотя всегда найдутся сторонники только одного варианта.

Подробнее об прокладки штробы (штрабы)

Как уже было сказано, штраба делается в виде углубления в поверхности, в которое в последствии будет уложен провод электроснабжения или иная коммуникация. Для ее создания есть несколько вариантов:

1. Специальный инструмент – «штроборез». (рис. 3)

Рис. 3. Штроборез в работе

2. Использование шлифовальной машинки – болгарки. (рис. 4)

Рис. 4. Болгарка при прокладке борозды

3. Применения дрели или перфоратора. (рис. 5)

Рис. 5. Перфоратор или дрель при устройстве штробы

Каждый из вариантов имеет свои плюсы и минусы. Но главное помнить, что проделываемая борозда, должна быть достаточна глубока для вмещения в себя всех проводов. А также располагаться в определенном порядке. Лучшим вариантом будет создание плана электрической проводки ли иных коммуникаций. (рис. 6)

Рис. 6. Правильное устройство штрабы

Штроба. Как правильно выполнять штробление стен?

В грамматических словарях русского языка определений слов «штраба» или «штроба» нет. Зато энциклопедия совместного народного творчества «Википедия» совмещает эти два термина в одно наименование и отправляет к технической литературе:

• ПУЭ
• ГОСТ

В этих документах употребляется термин «борозда», которую создают в стенах для скрытия электропроводки либо трубопроводов. Этот технический прием не только улучшает дизайн помещений, но и создает дополнительную механическую защиту проложенных коммуникаций от повреждений. Однако, в разговорной речи среди электриков слово «штроба» более привычно. Профессиональный инструмент для их нарезания называют штроборезом даже производители. Поэтому в статье будем придерживаться сложившихся народных традиций.

   Штроба

Какие риски скрыты в штробах

Строительные конструкции и стены зданий в частности обладают огромным весом и подвергаются значительным механическим усилиям. При их проектировании всегда проводится расчет прочности и создается запас по мощности для работы при экстремальных условиях во время ураганов, землетрясений или других непредвиденных ситуациях. Однако, этот резерв не может быть большим ибо его увеличение ведет к резкому удорожанию строительства и здания в целом.

Прочность стены определяется качеством материала и габаритами, а прорезаемые в ней борозды уменьшают общую толщину конструкции, снижают ее устойчивость к действующим нагрузкам.  Особенно опасно делать штробы в панельных зданиях. Строительные бетонные плиты имеют толщину порядка 20 см, углубления в них до 5 см занимают ¼ пространства и значительно ослабляют прочность. Поэтому строительная документация полностью запрещает выполнение борозд:

• в несущих конструкциях
• на стенах панельных домов
• по бетонным плитам перекрытия

Контролирующие органы ЖКХ всегда запрещают такие работы, получить от них разрешение можно только на штробление стен у монолитных зданий. Поэтому самостоятельно принятое решение прорезать борозды в панельных домах считается нарушением действующих правил. Особому риску поломки стены подвергаются плиты, установленные на нижних этажах. На них действует не только вес крыши, но и всех вышерасположенных квартир.

В интернете встречаются советы «экспертов», которые рекомендуют штробление несущих конструкций до 1/3 толщины стены. Следует понимать, что это прямая предпосылка для обрушения здания, особенно при нарушении арматуры, которую не только нельзя перерезать ни при каких обстоятельствах, но и углубляться в бетон за ее пределы.

Во время капитальных ремонтов помещений из бетонных плит часто выполняют выравнивание поверхностей стен штукатуркой либо гипсокартонными листами, устанавливают натяжные или подвесные потолки. За этими конструкциями можно прятать проводку и обходиться без штробления стен или использовать специальные короба для размещения и скрытия кабелей.

Штроба, подготовительные работы

На первоначальном этапе следует уточнить план прохождения электропроводки, кабелей, трубо и газопроводов, маршруты всех слаботочных цепей, чтобы не повредить их. Прорезание борозд внутри стен связано с выделением большого количества пыли, которая потоками воздуха разносится по соседним комнатам, не только загрязняя все предметы, но и проникая внутрь мебели. Поэтому помещение, в котором будет выполняться штробление, необходимо изолировать от других комнат плотным закрытием дверей, окон, герметизацией щелей мокрыми тканями. Если мебель некуда вынести, то ее обязательно закрывают полиэтиленовыми пленками, специально выпускаемыми для этих целей.

Практика показала, что закрытие такой пленкой предметов даже в соседних комнатах значительно экономит силы хозяев после окончания пыльных работ. Для уменьшения разлетающейся пыли при обработке стен их сбрызгивают водой из распылителей и применяют бытовые пылесосы. Однако эффективно отводят пыль только их мощные модели, предназначенные для строительных работ.

На подготовительном этапе стоит позаботиться о защитных инструментах и приспособлениях электрика: пыленепроницаемых очках, респираторе, рабочих перчатках, одежде и обуви.

Штроба, разметка поверхностей

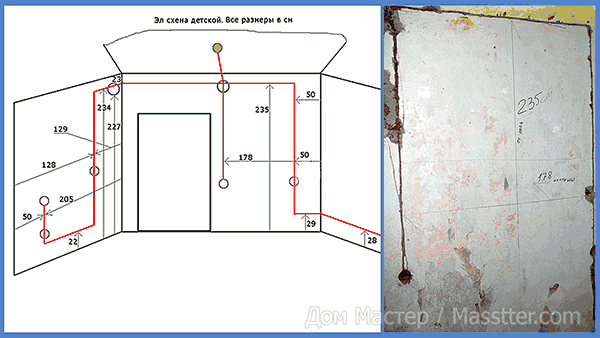

Чтобы свести к минимуму трудозатраты следует подготовиться к работе, составить схему прокладки кабелей и на стенах провести четкие линии для будущих штроб, обозначив места розеток, выключателей, распределительных коробок. Во время их черчения следует пользоваться уровнем, строительной рулеткой, отвесом, линейкой.

При этом необходимо выполнить основные требования СНиП:

• не располагать штробы под наклонными углами, а только строго по уровню горизонта или вертикали. Это избавит от возможных нарушений электропроводки в будущем при монтаже настенной мебели, бра, вывешивании картин
• создавать борозды минимальной ширины и глубины для размещения кабелей электропроводки
• избегать сложных разветвлений и пересечений трасс
• отступать от верха потолка до штробы 15÷40 см
• обеспечивать отступ от дверей, стыков строительных конструкций, окон, углов не менее 10 см, а газопроводов — 40
• продумать безопасный переход проводки около несущих конструкций, выбрав способ, не нарушающий их механическую прочность
• избегать длинных неразрывных каналов более чем три метра

Хорошо обозначенные трассы являются первым требованием по обеспечению качества предстоящей работы. А если все их еще заснять и сохранить, то это позволит в будущем легко определять места проложенной электропроводки по фотографиям.

Планирование рабочего времени

Материал любой стены не только прочный, но еще хорошо передает звуки. Если ремонт делается в одной квартире, то все жильцы этого многоэтажного дома страдают от шумов работающего инструмента. Чем дольше выполняются такие работы, тем больше терпения потребуется проявить вашим соседям. Поэтому штробление стен под проводку выполняется только в дневное время, когда максимальное количество жильцов отсутствует — находится на работе. Вечером и в выходные, праздничные дни тревожить людей раздражающими звуками не стоит. Все подобные работы надо выполнять быстро профессиональным инструментом, а затягивание сроков — это прямой путь вызвать недовольство окружающих соседей.

Процесс штробления стен

Для создания борозд внутри стены можно воспользоваться различными инструментами и методами. Они зависят от свойств материала, из которого изготовлено здание. При всех работах необходимо выполнять правила безопасности.

Стены можно штробить:

• ударами молотка по зубилу
• перфоратором либо ударной дрелью
• с помощью болгарки
• штроборезом

Работа молотком и зубилом

Проще всего этим методом обрабатывать кирпичные стены, покрытые слоем штукатурки. Верхний слой в них можно сбивать даже долотом или стамеской. Места прохождения вертикальных штроб стараются выбрать на стыках швов чередующихся рядов так, чтобы делать меньше подрезаний в остальных кирпичах. Когда слой покрытия штукатурки имеет значительную толщину, то этим методом можно делать борозды не повреждая кирпичную кладку. В остальных материалах, особенно бетоне, этими инструментами пользоваться очень тяжело.

Процесс выбивания основан на установке зубила краем острого конца вдоль линии и нанесении удара молотка для выбивания кусочка шпаклевки или кирпича. Вначале снимается поверхностный слой на небольшом отрезке. Потом лезвие зубила располагают поперек линии и под острым углом к стене — углубляют штробы.

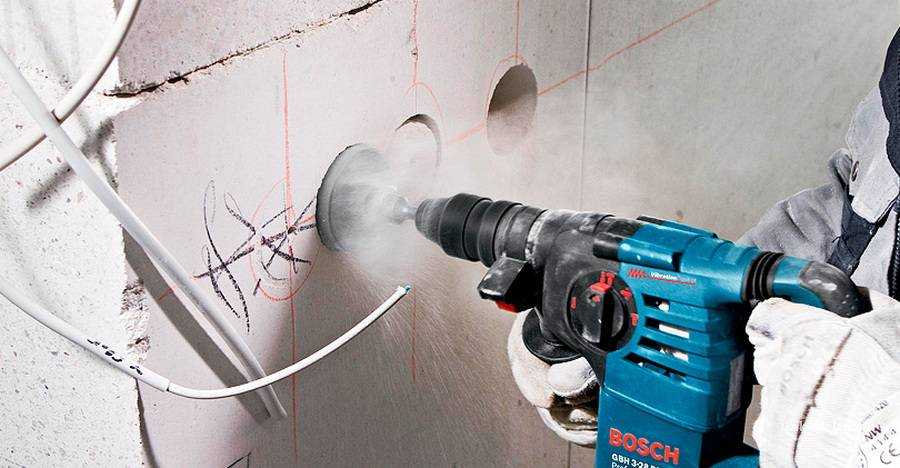

Работа перфоратором или ударной дрелью

Вначале потребуется высверлить отверстия на глубину будущего залегания проводки. Для этого используют специальные сверла и долото для обработки бетона. Дрель в режиме нанесения ударов работает намного хуже, чем перфоратор такой же мощности. Отверстия располагают на расстоянии 1÷1,5 см друг от друга по всей линии, а затем снимают часть перегородок между ними направлением перфоратора под острым углом к стене. Затем сверло заменяют долотом. Им расширяют штробу, одновременно убирая оставшиеся перегородки.

При ударах перфоратором от стены отлетают на мелкие кусочки, края борозд получаются рваными и неровными, в результате образуется много пыли и создается большой шум. Пользование берушами немного спасет слух работающего. Создание штроб перфоратором напоминает работу молотком и зубилом, но здесь процесс полностью механизирован.

Работа болгаркой и перфоратором

Чтобы края борозд получились ровными, их прорезают кругом с алмазным напылением, установленным в угловую дисковую машинку. Без него эта работа не получится. Вначале прорезают одну канавку, а затем параллельно ей вторую по заранее подготовленной разметке на одинаковом удалении. В это время выделяется очень большое количество пыли, что является серьезным недостатком метода.  Пространство между канавками выбивают долотом перфоратора. В штукатурке эту работу можно сделать молотком и стамеской.

Работа штроборезом

Профессиональный инструмент для создания штроб в плотных бетонах и камнях имеет электродвигатель, от которого вращаются сразу два алмазных диска, прорезающие параллельные канавки. У этого инструмента можно настраивать глубину прорезов и устанавливать расстояние между ними. К рабочему органу подключается шланг промышленного пылесоса, через который отводится вся образующаяся при резке пыль. Внутренняя система уплотнений значительно уменьшает ее проникновение в помещение.

Выборку камня между прорезанными канавками штроборез не делает. Эту операцию придется выполнять долотом перфоратора. Борозды, созданные таким методом, обладают самым аккуратным видом и выполняются за наиболее короткое время. Однако, профессиональный штроборез в комплекте с промышленным пылесосом является дорогостоящим инструментом и его приобретают для постоянной, длительной работы.
