Выбор и установка розеток на кухне

Розетки – это обязательные электротехнические приборы для квартиры и дома. Они устанавливаются во всех помещениях, каждое из которых имеет свой микроклимат.

Кухня является комнатой со сложным климатом – повышенная влажность, здесь устанавливаются электроприборы, требующие больших мощностей, поэтому и розетки должны подбираться соответствующим образом.

Важность правильной планировки расположения розеток на кухне

Кухня – одно из самых сложных помещений на кухне. Все технические устройства требуют внимательного подхода к монтажу элементов электрической сети. Электророзетки должны устанавливаться так, чтобы на них не попадала влага. Степень защиты должна соответствовать микроклиматическим условиям комнаты. К ним обеспечивается беспрепятственный доступ жильцов. Также устройство должно быть оснащено защитными приспособлениями, если в доме есть маленькие дети.

Особое внимание уделяется и выбору изделий. В кухне устанавливаются бытовые приборы различной мощности, и на каждую нагрузку нужна своя розетка.

[stextbox id=»info»]Перед установкой обязательно разрабатывается схема размещения розеток. Устанавливать их нужно, опираясь на требования СНиП. [/stextbox]

Как распределить силовую нагрузку

Перед покупкой и монтажом нужно правильно рассчитать количество электророзеток. Для этого следует вычислить силовую нагрузку от всей техники на кухне.

Какую мощность потребляют кухонные бытовые приборы:

• освещение –200 Вт;
• микроволновая печь – 2000В;
• холодильник – 100 Вт;
• электрочайник – 2000 Вт;
• посудомоечная машина – 1500-2000Вт;
• водонагреватель – 2000Вт;
• стиральная машина – 2500 Вт;
• электроплита – от 5000 Вт до 15000 Вт.

На мощные электроприборы устанавливаются отдельные розетки, способные выдержать такую нагрузку.

[stextbox id=»info»]Рассчитывать нужно обсуммарную мощность всех устройств. Безусловно, одновременно их включать никто не будет, но предельное значение должно быть известно. [/stextbox]

Как правило, максимальная мощность нескольких работающих приборов не должна превышать 7 кВт.

В ином случае следует задуматься о вводе электросети 380 В и распределении нагрузки по фазам.

Количество розеток должно быть равным числу подключаемых агрегатов плюс несколько штук на случай поломки или при неудобстве использования.

Как правильно разместить

Перед проведением ремонтных работ следует не только определить точное количество электророзеток, но и их местоположение на кухне.

Надо составить схему, на которой отображаются все предметы мебели, стационарная техника, расположение электрических устройств. Также следует пользоваться рекомендациями СНиП по расположению электрических точек.

Где располагать для встраиваемой техники

Если дома используются встроенные в мебель бытовые приборы, электророзетку лучше устанавливать на расстоянии не далее 1 метра. Она должно находиться в удобном и доступном месте.

Возможна установка точек питания за приборами, но это приводит к затруднительному доступу. Можно установить их в соседнем шкафчике или над столом.

Как лучше разместить для вытяжки

Вытяжку устанавливают над плитой. Над электрической или газовой плитой устанавливать электророзетки запрещено. Так как это опасное место, розетку следует монтировать под потолком на расстоянии 20-30 см.

Как сделать монтаж розетки, если на кухне будет стоять стиральная машина

Стиральная машина относится к категории мощных бытовых приборов. Для нее должна быть предусмотрена отдельная точка питания. Устройство должно быть рассчитано на подключаемую мощность, устанавливать ее можно за машиной, но так, чтобы пользователь мог добраться до розетки. Обычно монтируются на расстоянии 20-30 см от пола или на 20 см выше стиральной машины.

Как установить розетки для моечной машины: схема подключения

Посудомоечная машина, как и стиральная, является мощным прибором. Электророзетка для нее должна устанавливаться на высоте от 10 до 50 см от пола. Изделие должно быть с заземлением.

Установка для мелких бытовых приборов

Чтобы подключать мелкую бытовую технику, электророзетки монтируют на высоте 1-1,5 м. Желательно, чтобы они были чуть выше или на уровне столешницы.

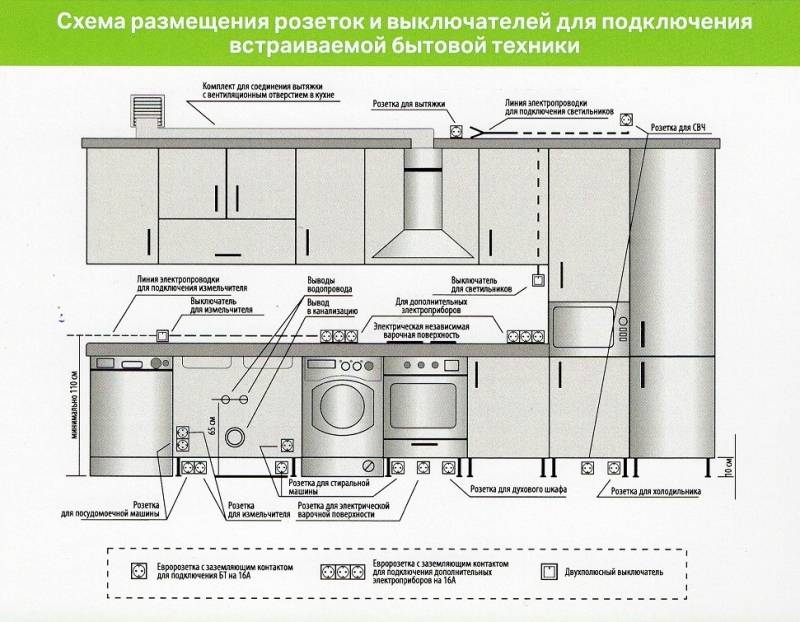

Схема размещения: пример правильно планировки

Точных строгих правил, как должны размещаться электророзетки в комнате, нет. Это зависит от вида помещения, количества устройств, расположения мебели. Предлагается использовать классическую трехуровневую систему расположения:

1. Первый уровень – на высоте 15 см от пола. Здесь устанавливаются точки питания для крупных агрегатов.
2. Второй уровень – от 110 до 130 см от пола. Подходят для мелких бытовых приборов, переносных устройств. К этой же категории относятся электророзетки, расположенные на фартуке.
3. Третий уровень – 200-250 см. Используются для вытяжки и осветительной системы.

Подобная схема подходит для стандартных размеров мебели.

Как правильно установить розетки для встраиваемой техники на маленькой кухне

Конкретное размещение точек питания напрямую зависит от местоположения бытовых приборов. Также влияние оказывают площадь комнаты и расположение мебели в ней. Любая кухня, даже с маленькой площадью, имеет следующую технику:

• холодильник;
• плита;
• вытяжка;
• микроволновка;
• мелкая бытовая техника;
• освещение.

Исходя из этого стандартного набора, вычисляется количество точек питания, их расположение и размещение.

Место расположения и удаленность

Высота электророзеток должна быть удобной для пользователя. Обязательно учитывается длина проводов электроприборов. При недлинном кабеле может потребоваться удлинитель. В маленьком помещении приборы советуется располагать компактно, чтобы можно было установить меньшее количество розеток на изделия схожей мощности. Тогда неиспользуемый прибор можно отключать и пользоваться другим.

План

Обязательным предметом кухни является холодильник. Розетка для него должна устанавливаться на нижней части стены, в 5-10 см от плинтуса. Если холодильник требует регулярных отключений, электророзетку советуется установить на уровне рабочей зоны для удобства пользования.

Над уровнем столешницы на высоте 10-15 см устанавливаются и точки питания для бытовых приборов. В маленькой кухне можно установить 2-3 электророзетки, этого вполне хватит для использования мелкой бытовой техники по очереди.

Точка питания для вытяжки монтируется на расстоянии 50-70 см от потолка. Это актуально для кухни любой площади.

Существуют выдвижные устройства, которые появились на рынке недавно. К ним можно подключать 2-4 агрегата. Такие электророзетки устанавливаются в шкафчики и столешницы – это особенно удобно в маленькой кухне, где каждый сантиметр пространства важен.

Основные ошибки, которые допускаются при планировке розеток на кухне

Условно ошибки можно подразделить на незначительные и грубые. Первые связаны с неудобством использования. Вторые могут нанести серьезный вред электропроводки и всей электробезопасности квартиры.

Незначительные ошибки связаны с тем, что розетки устанавливаются в неудобных местах. Хозяин либо не может до них дотянуться, либо доступ к ним осложнен и перегорожен. Также к этой группе можно отнести отсутствие нескольких дополнительных точек питания. Они могут понадобиться для дополнительной техники (например, для зарядки телефона или ноутбука, подключения пылесоса или настольной лампы).

Основная ошибка – несоблюдение техники безопасности. Может быть неправильно выбрано место установки розетки – в непосредственной близости от источников воды или плиты. Также могут быть неверно рассчитаны сечения кабелей для подключения или мощность приборов. Возможно нарушение изоляции проводников. Все эти причины могут привести к серьезным последствиям, поэтому важно следить за правилами безопасности.

Мощные приборы требуют отдельных линий, которые идут к щитку. При проектировании некоторые про это забывают, и в результате электропроводка не справляется с поданной нагрузкой.

Неправильный выбор розетки также может вызвать негативную ситуацию. Точки питания рядом с источниками воды должны иметь соответствующую степень защиты. Изделия, расположенные близко к полу, советуется покупать с защитными шторками. Это важно, когда в доме есть маленькие дети.

Отдельная сложность заключается в подключении холодильника. Их запрещено запитывать через удлинитель, а провод от устройства имеет длину 1 м. Это нужно учитывать при проектировании точки питания.

Выбирая электротехнические изделия для кухни, следует не забывать и о дизайнерской составляющей. Цвет приборов не должен выбиваться из общего стиля кухни.

[stextbox id=»info»] На линии с мощными электроприборами советуется ставить отдельные автоматы. В случае поломки электропроводки автоматические выключатели сработают и отключат электричество. [/stextbox]

Правильное размещение электророзеток на кухне — это залог не только комфортной, но и безопасной работы. На каждую группу приборов следует поставить отдельную точку питания, а для изделий с повышенной нагрузкой выделяется и отдельная линия до распределительного щитка. Перед покупкой розеток нужно составить план размещения, рассчитать суммарную нагрузку от бытовой техники и убедиться, что электропроводка способна выдержать такую мощность.
