Монтаж и установка доводчика двери своими руками. Как установить доводчик на дверь?

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

Стандартная и верхняя установки

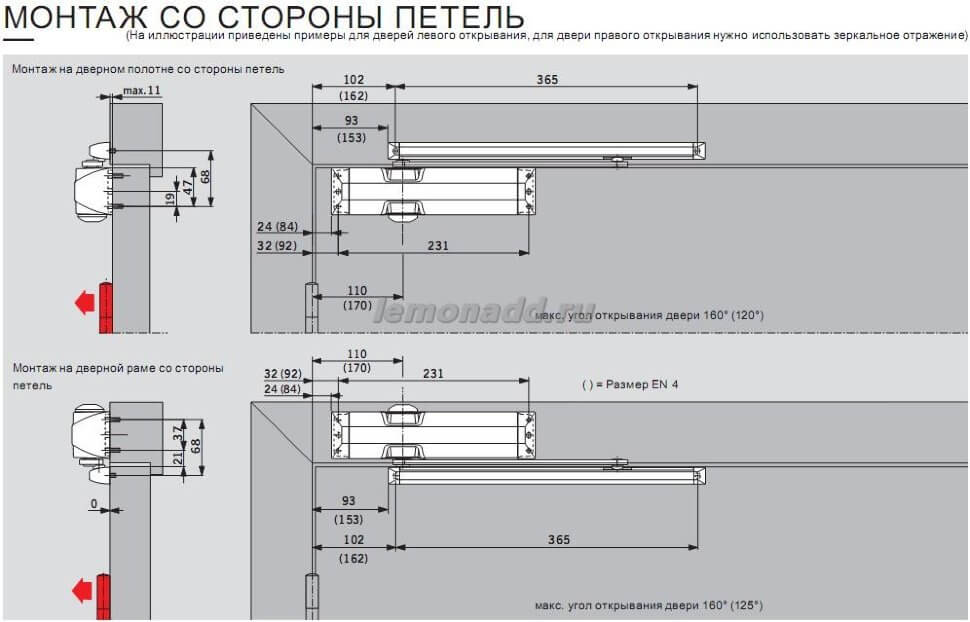

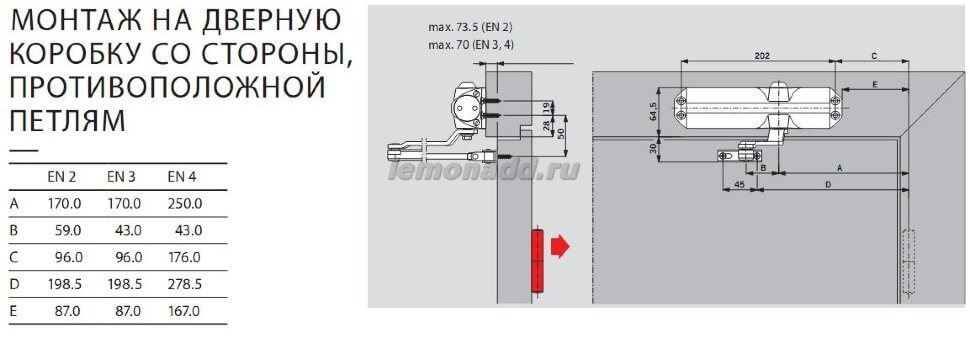

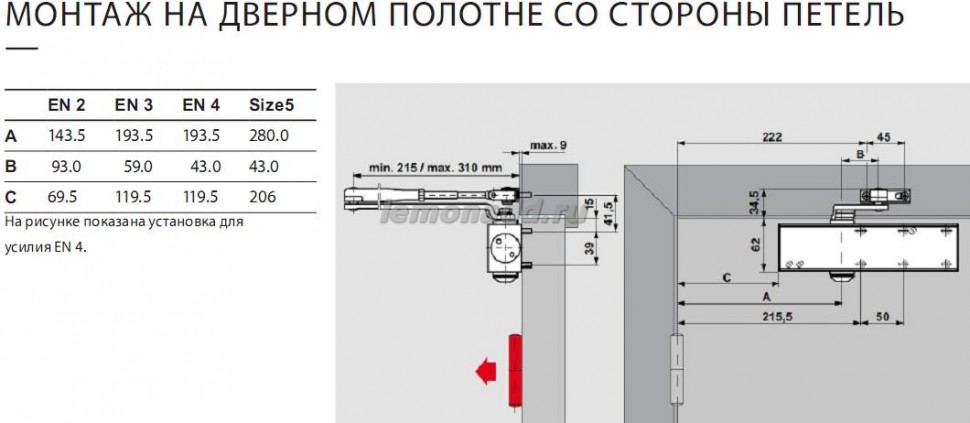

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.


Правила монтажа дверного доводчика

1. Вы верно выбрали модель доводчика для веса Вашей двери
2. Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
3. После установки доводчик не будет упираться куда-либо, например, в стену
4. Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

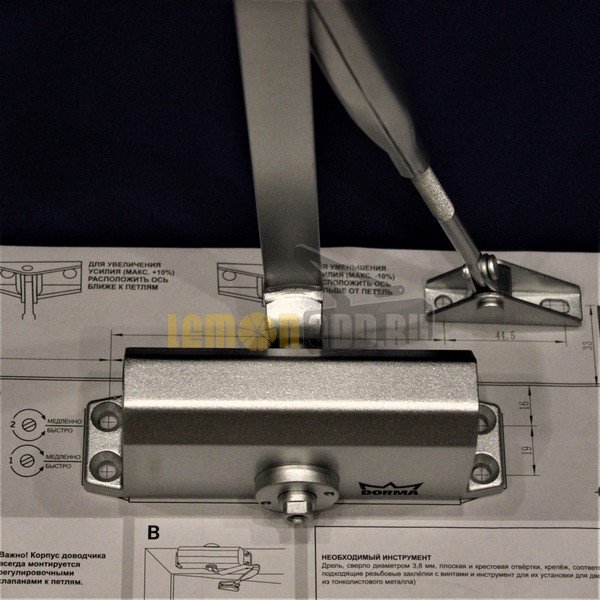

1. Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.

2. Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см.

изображение выше).

3. Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.

4. Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным «башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.

5. Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну. Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.

Если вышеперечисленные условия соблюдены, то соедините части рычага.

6. Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.

После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:

• Через полмесяца после установки проверьте затяжку шурупов и винтов
• Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
• Обязательно соблюдать правила эксплуатации доводчиков

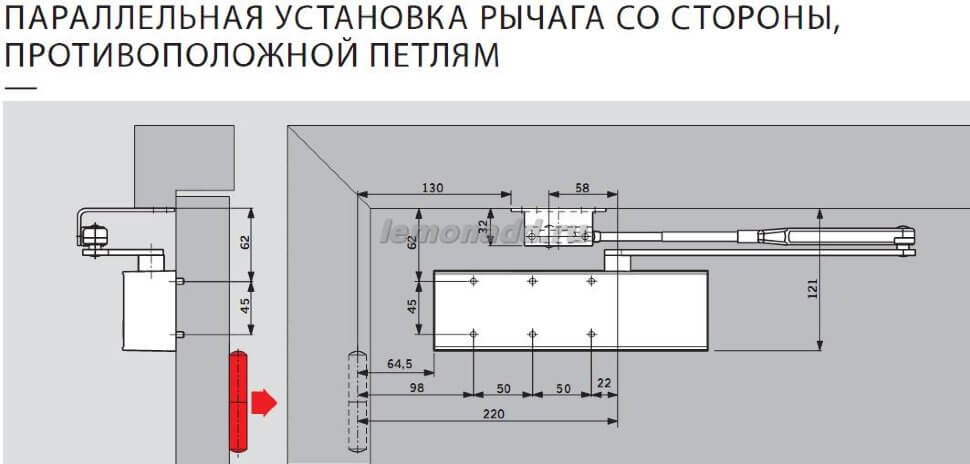

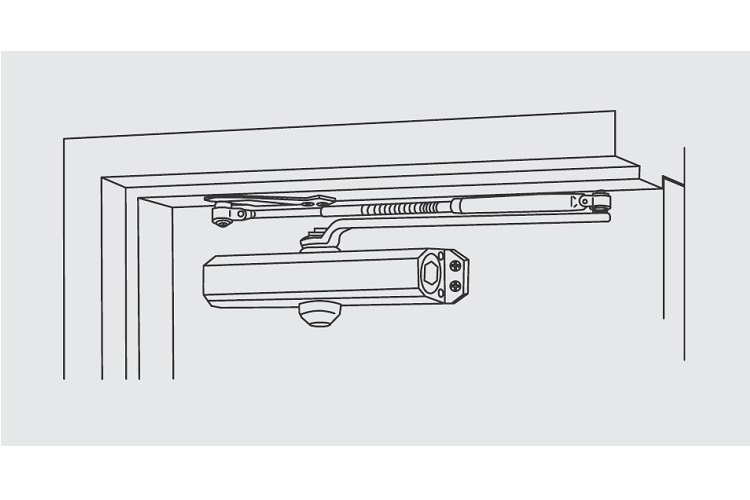

Параллельная установка доводчиков дверей

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к. при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Как правильно выбрать, установить и отрегулировать доводчик на входную металлическую дверь своими руками: инструкция, видео

Доводчик для входных и межкомнатных дверей надолго продлит срок их службы, понизит уровень шума и поможет сохранить тепло в помещении. В этой статье наглядные инструкции и видео урок как выбрать, установить и правильно отрегулировать доводчик для входной металлической двери.

Виды доводчиков, их устройство и назначение

Доводчики – специальные механические приспособления для щадящего закрытия дверей, которые предупреждают травматические ситуации, особенно при большом весе дверного полотна. Достаточно большой вес имеют дверные полотна из металла, стекла и натуральной древесины.

Допускается устанавливать доводчики на входные и межкомнатные двери в жилых и общественных зданиях, на промышленных и прочих объектах. Особенно актуальна установка доводчиков в больницах, детских садах, школах, общественных зданиях, которые посещают инвалиды.

Доводчик для входной двери

По конструктивному исполнению доводчики принято подразделять:

1. Механизм с реечной передачей.
2. Кулачковые доводчики для дверей.
3. Пружинный доводчик.

Принцип работы механизма основан на передаче усилия через рычажную систему при открытии двери на специальный элемент, который и приводит механизм плавного закрывания двери в действие.

Монтируют устройство в зависимости от конструктивных особенностей входных и внутренних дверей. Допускается установка механизма на створку двери, в верхней части дверной конструкции — на коробку, а также на пол.

Существует еще один способ установки доводчика – рамный, когда механизм находится внутри дверного полотна. Самостоятельно смонтировать этот вариант доводчика на металлическую дверь не представляется возможным, при выборе такого варианта расположения механизма, лучше приобретать дверь с установленным внутренним доводчиком.

Современное изобретение — дверные петли с доводчиком — подходит для легких межкомнатных дверных заполнений. Визуально этот тип доводчика трудно заметить, механизм стилизован под дверную петлю. В силу своих конструктивных особенностей петли с доводчиком нельзя использовать для наружных и габаритных конструкций дверей.

Выбирайте доводчик в соответствии с массой двери

Выбор доводчика для металлической наружной двери

Выбирая доводчик для входной металлической двери, следует учесть несколько нюансов:

1. Вес дверного полотна – следует выбрать мощный механизм, который способен выдержать многократные открывания тяжелой двери из металла.
2. Условия эксплуатации доводчика (низкотемпературный режим зимой, высокая влажность при выпадении атмосферных осадков).
3. Способ открывания двери (направление движения дверных створок).
4. Материал изготовления доводчика.
5. Место установки механизма плавного закрывания двери (внутри помещения или на улице).
6. Наличие дополнительных функций (скорость закрывания двери, наличие механизма фиксации створок).

Для входных дверей выпускаются адаптированные уличные доводчики с повышенной морозостойкостью. Для функциональной работы такого механизма используются резиновые сальники и масло, которое не реагирует на изменение температуры. Внешний корпус морозостойкого доводчика для входных дверей любого типа: пластиковых, деревянных, металлических — изготовлен из антикоррозийных материалов.

Совет! Для нормальной эксплуатации механизма закрывания двери, следует подобрать модель соответствующей мощности.

Доводчики принято подразделять на классы, принимая во внимание габаритные размеры (ширину) и вес двери. Всего существует 7 категорий доводчиков, где первый показатель означает ширину дверного полотна, а второй вес дверной створки:

1. 750 мм – до 20 кг.
2. 850 мм – до 40 кг.
3. 950 мм – до 60 кг.
4. 1100 мм – до 80 кг.
5. 1250 мм – до 100 кг.
6. 1400 мм – до 120 кг.
7. 1600 мм – до 160 кг.

Доводчик для межкомнатной двери

Инструкция по установке дверного доводчика на наружную металлическую дверь

Перед началом установки механизма плавного закрывания двери следует тщательно изучить инструкцию, выданную производителем. В комплект поставки механизма доводчика входит шаблон креплений. Не стоит пренебрегать разработками и изобретать велосипед. Примените шаблон креплений при монтажных работах по установке дверного доводчика, — это оптимизирует процесс установки и значительно сократит затраченное на монтаж механизма время.

Совет! Внимательно ознакомьтесь с пошаговой инструкцией. Почти у всех производителей на сайте размещены видеоматериалы по монтажу механизмов довода двери, — если следовать предложенной схеме, проблем и вопросов не возникнет.

Шаблон крепления, приложенный к механизму, требуется зафиксировать в нужной точке двери. Для фиксации удобно использовать скотч.

Разметка отверстий под монтаж механизма производится строго по шаблону, при этом выбор сверла должен соответствовать диаметру крепежа. Перед сверлением намеченные отверстия еще раз совмещают с планкой доводчика. Если отверстия полностью совпадают – можно сверлить.

Доводчик фиксируют с помощью крепежа на двери, при этом недопустимы перекосы механизма, ненадежное крепление, выпадение части винтов.

В идеале доводчик должен работать без дополнительных усилий, легко и ровно. Установка доводчика двери своими руками вполне возможна при минимальных навыках работы с инструментами.

Регулировка доводчика

Регулировка доводчика входной двери

После окончания монтажных работ по закреплению доводчика на наружную дверь, следует приступить к регулировке механизма, который оснащен двумя регулировочными винтами. Настроить механизм следует с учетом двух параметров: скорость движения дверной створки, амплитуду движения – финишная доводка полотна до полного закрытия.

Совет! Установка доводчика двери своими руками — необходимые параметры работы доводчика подбираются регулировкой основных винтов.

Ремонт доводчика двери своими руками

Интенсивная ежедневная работа доводчика приводит иногда к необходимости проведения ремонтных работ. Своими руками отремонтировать доводчик не представляет никакой сложности, нужно только соблюдать инструкцию по эксплуатации.

Сначала следует проверить дверное полотно – перекосы и провисания необходимо устранить. Собственными силами можно устранить две неисправности дверного доводчика:

Устройство доводчика

1. Разгерметизация корпуса – характеризуется вытеканием рабочей жидкости (масла).

   Особенно часто такая аварийная ситуация возникает зимой. При небольших трещинах цилиндра можно попробовать заделать отверстие, что продлит срок эксплуатации механизма. Если повреждение цилиндра значительные – собственными силами справиться не удастся, нужно менять весь механизм закрывания двери.

2. Повреждение рычажного узла – чаще всего выходит из строя штанга. Эта деталь доступна для визуального осмотра, ее можно укрепить сваркой, а при необходимости провести замену детали, подобрав идентичную штангу и подходящий крепеж.

Установка доводчика: видео

Как установить штормовой или сетчатый доводчик

Замена дверного доводчика — это простая работа своими руками, которую вы сможете выполнить менее чем за 10 минут. Самое сложное — убедиться, что вы определили и выбрали правильный дверной доводчик для замены.

Сегодня мы покажем вам, как выбрать и установить пневмоштормовой или доводчик сетчатый .

Эти инструкции довольно стандартны и применимы к любым пневматическим (и многим гидравлическим) доводчикам на рынке, в том числе от Wright Products, Barton Kramer, Prime-Line, Stanley и, конечно же, Ideal.

Какой размер штормового доводчика мне нужен?

Дверные доводчики бывают разной прочности, а некоторые из них имеют специальные функции. Компания Ideal Security предлагает полный ассортимент пневматических доводчиков для штормовых и сетчатых дверей. Прежде чем начать, давайте удостоверимся, что вы выбрали правильный. Начните с этого удобного руководства по выбору и читайте дальше для получения более подробной информации.

Существует три класса штормовых доводчиков:

• Стандартный
• Тяжелый
• Heavy с торсионным стержнем.

Производитель вашей двери выбрал для нее лучший доводчик, исходя из веса, толщины, материала рамы и количества стекла в двери. Вы всегда должны заменить существующий дверной доводчик на доводчик того же класса.

Если ваш дверной доводчик имеет такой торсион, вам нужен тяжелый доводчик с торсионом.

Если это не так, вам нужно измерить диаметр трубки.

• Стандартные дверные доводчики имеют трубы диаметром один и четверть дюймов
• Тяжелые дверные доводчики имеют диаметры и полтора дюйма

Все наши дверные доводчики представлены в стандартном и быстродействующем исполнении, а некоторые из них также снабжены штормовыми цепями.

Ниже мы предлагаем инструкции по установке стандартных или тяжелых доводчиков, с и  без торсионов .

Установка доводчика

без торсиона

В большинстве штормовых и сетчатых дверей используются дверные доводчики, которые  не имеют торсионов .

1. Пуск с закрытой дверью
2. Определите положение кронштейна косяка. Прямой край кронштейна должен быть на расстоянии 2 и одной восьмой дюйма от двери. Убедитесь, что кронштейн направлен в правильную сторону, а прямой край направлен в сторону от двери.
3. Установите кронштейн косяка, используя 4 более длинных винта. Если вы не используете существующие отверстия, вы можете просверлить направляющие отверстия, чтобы не расколоть древесину дверной коробки.
4. Теперь откройте дверцу и наденьте стопорную шайбу на стержень.
5. Прикрепите доводчик к кронштейну косяка, используя более короткий из двух штифтов.
6. Немного приоткройте дверной доводчик. Сдвиньте шайбу мимо «выступов», совместив ее с меткой на стержне. Отпустите доводчик, чтобы шайба теперь удерживала его в открытом положении.
7. Это называется «предварительное натяжение» доводчика
8. Затем поверните дверной доводчик, если необходимо, так, чтобы штифтовые отверстия находились на стороне, ближайшей к двери. Прикрепите дверной кронштейн к трубе с помощью более длинного штифта .
9. Вы увидите два отверстия под штифты как на дверном доводчике, так и на кронштейне. Обязательно используйте отверстия на дальних концах.
10. Закройте дверь и выровняйте кронштейн так, чтобы он касался двери. Если вам нужно просверлить новые отверстия, отметьте их положение. Обратите внимание, что на этом кронштейне можно разместить отверстия для винтов в самых разных положениях, поэтому, если у вас уже есть отверстия на двери, вы сможете использовать их повторно.
11. Установите кронштейн на дверь, используя 2 более коротких винта. Это может быть проще, если сначала снять скобу с доводчика.
12. Снова прикрепите доводчик к кронштейну.

После установки доводчика перейдите к разделу «Проверка и регулировка».

Установка доводчика

с торсион

Для самых тяжелых дверей (обычно с наибольшим количеством стекол) требуется дверной доводчик с дополнительным торсионом, который помогает защелкнуть дверь в самом конце.

Вот краткая покадровая демонстрация, или вы можете перейти к полному видео ниже.

1. Пуск с закрытой дверью
2. Определите положение кронштейна косяка. Прямой край скобы должен находиться на расстоянии 2-1/8 дюйма от двери. Убедитесь, что скоба обращена в правильную сторону, а линейная кромка направлена ​​в сторону от двери.
3. Установите кронштейн косяка, используя 4 винта. Если вы не используете существующие отверстия, вы можете просверлить направляющие отверстия, чтобы не расколоть древесину дверной коробки.
4. Теперь откройте дверцу и наденьте стопорную шайбу на стержень.
5. Прикрепите дверной доводчик к кронштейну косяка с помощью штифта доводчика.
6. Немного приоткройте дверной доводчик. Сдвиньте шайбу мимо «выступов», совместив ее с меткой на стержне. Отпустите доводчик, чтобы шайба теперь удерживала его в открытом положении. Это называется «предварительное натяжение» доводчика
7. Закройте дверь и выровняйте кронштейн так, чтобы он касался двери. Если ваши существующие отверстия не совпадают, вам может потребоваться просверлить новые
8. Установите кронштейн на дверь. Обратите внимание, как изгибается торсион, когда вы закрепляете скобу на двери.

Проверка и настройка

После установки проверим доводчик.

1. Откройте дверцу и освободите стиральную машину. Помните, у нас он был предварительно натянут. Если ваш дверной доводчик оснащен подпружиненной быстродействующей шайбой, она автоматически расцепится, когда вы откроете дверь.
2. Позвольте вашей двери закрыться. Он должен закрываться плавно и надежно.

Регулировка натяжения

Если ваша дверь не закрывается, или скорость слишком высокая или слишком низкая, вы можете отрегулировать натяжение дверного доводчика.

На переднем конце дверного доводчика есть натяжной винт. Поверните винт против — по часовой стрелке, чтобы дверь закрывалась быстрее или сильнее. Поверните винт по часовой стрелке , чтобы он закрывался медленнее.

Сезонная регулировка

Некоторые дверные доводчики также имеют сезонную регулировку .

В стандартном монтажном положении доводчик устанавливается на дверь со стеклянным окном.

Если вы уберете окно летом, ваша дверь будет светлее. Вы можете объяснить это, используя секунд просверлите отверстие на трубе, чтобы прикрепить ее к дверному кронштейну.
