Как подключить двухклавишный выключатель света: правила, монтаж

Содержание

• 1 Как узнать больше о подключении двухклавишных выключателей
  • 1.1 Установка выключателя в санузле или ванной
  • 1.2 Монтаж выключателя в нулевых и заземляющих проводниках.
  • 1.3 Расположение включения и выключения
  • 1.4 Выключатель при подсветке
  • 1.5 Управление светильниками
  • 1.6 Выключатели для помещений с повышенной опасностью
  • 1.7 Высота расположения
  • 1.8 Удаление от газопровода и дверей душевой кабины
  • 1.9 Выбор выключателя для нагревательных установок
• 2 Как поставить двухклавишный выключатель на гладкой стене

Согласно ПЭУ 7 выключатель должен разрывать фазу. Вдобавок требуется внимательно использовать подсветку клавиш. Несмотря на посредственное качество ролика, видно, что светодиодная лампа на 95 Вт моргает периодически, несмотря на выключенный свет. Фаза подаётся на патрон, а требуется наоборот. Моргание вызвано небольшим током утечки через разрядник подсветки. Отдельные виды лампочек не мерцают, забегая вперёд, заметим, что светодиодная до этого сутки проверялась в другом месте и непонятных телодвижений не совершала. Поговорим, как подключить двухклавишный выключатель света правильно.

Двойной выключатель света

Как узнать больше о подключении двухклавишных выключателей

В ролике отчётливо видно, что светодиодная лампа периодически моргает, хотя должна была потухнуть и ждать, пока замкнётся контакт выключателя. Любопытно, что лишь указанная чувствительная электроника – по-другому набор полупроводников с блоком питания язык назвать не поворачивается – реагирует на непонятные импульсы по цепи питания. Но цепь не замкнута!

Эффект обсуждается на форумах, где первые говорят – выдумка, а вторые твердят про реальность. Читателям понятно: не каждая светодиодная лампочка мерцает. Явление устраняется изъятием цепи подсветки или заменой выключателя на другой. Неправильная раскладка фазы оставлена, по-видимому, строителями лет тридцать назад. Осталась бы незамеченной, не соверши хозяева по случаю обновления системы иллюминации замену на экономичные лампочки. Подобные эффекты, безусловно, вредны, важно разрывать выключателем именно фазу. Откуда берутся подобные законы – к примеру, что следует на патрон подавать нейтраль?

Требуется читать нормативные акты. Про необходимость установки выключателя в цепи фазы косвенно говорит пункт 6.1.36 документа ПУЭ 7. Частично документ утверждён в 2002 году Минэнерго для исполнения. По указанной причине розетки новых и реконструируемых домов теперь снабжаются цепью заземления, не созданной в старых застройках, выполненных по системе TN-C. Типы заземления рассматриваются, к примеру, в стандарте 50571.2, где наглядно показано, как именно полагается прокладывать провода. В дальнейших частях документа рассматриваются частные случаи. Это позволит понять, как делать проводку в конкретном случае.

Двуклавишный выключатель старого образца

Сэкономим читателям время. Подчеркнём в документах важные моменты, соблюдаемые при установке двухклавишных выключателей.

Установка выключателя в санузле или ванной

Выключатели не рекомендуется ставить в ванных комнатах, санузлах. В этом случае действует ряд требований, первым становится расстояние не менее 60 см от источников воды. Причём в этом случае освещение нельзя подключать непосредственно к сети 220 В. Вместо этого применяется одна из трёх система защиты, в числе упомянутых: индивидуальный разделительный трансформатор, питание пониженным безопасным напряжением, устройство защитного отключения с срабатыванием по дифференциальному току величиной не более 30 мА.

Это гора оборудования, ставить дорого, долго, утомительно. Дополнительные требования предъявляются к исполнению выключателя. Конкретно, к типу защиты корпуса. Подробно почитаете в ГОСТ 50571.11. Помните, что на первой грани двухклавишного выключателя обычно расположен единственный контакт, на второй – два. Деление ведётся по верхней и нижней грани, как правило. На одиночный контакт подаётся фаза с щитка, а два прочих служат для разведения сигнала по патронам.

Присутствуют прямые указания от ПУЭ 7 (п. 6.5.13), где указано, что выключатели душевых и раздевалок при них ставятся исключительно снаружи. Но нет указаний на умывальники и раковины (лишь рекомендации). Наконец, при имеющихся ссылках в двух законах применяются более жёсткие требования, а менее жёсткими руководствоваться не полагается. Приятная новость: согласно п. 7.1.52 в зонах I и II по ГОСТ 50571 допускается под потолком ставить шнуровые выключатели (двухклавишные запрещается).

Подключение выключателя

Монтаж выключателя в нулевых и заземляющих проводниках.

Подобная установка выключателей запрещается! Это истолковывается как некие дополнительные, общие меры. Допустим, жилец разорвёт цепь заземления всему дому, установив выключатель. В действительности принцип касается монтажа приборов освещения. И прямо указывает, что выключатель обязан обрывать фазу. Аспект, как уже сказали, обсуждается в ПУЭ 7 (п. 6.1.36).

Обратите внимание, что указанные правила касаются вновь строящихся зданий и реконструируемых. В стандарте присутствуют ссылки на цепи с заземлённой нейтралью, называемую нулевым проводом. В промышленности не всегда востребовано, нейтрали вообще нет. Станки и двигатели работают с трёх фазных проводов, а ток утекает в направлении, где меньше потенциал в указанный момент времени.

Жилые дома строятся исключительно по схеме с заземлённой нейтралью. Требования ПУЭ 7 должны в указанном случае соблюдаться. Имеются отдельные указания в п. 6.6.28. Вдобавок упоминается, что возможно использовать двухклавишные выключатели с одновременным разрывом фазы и нуля, но предотвращая возможность разорвать исключительно нейтраль.

Расположение включения и выключения

В среде профессионалов упорно ходят слухи, что выключатели нужно ставить, чтобы нажатием вверх зажигать свет. Прямых указаний на это нет. Подобное отыщется в указаниях по обустройству элементов управления вычислительной техникой и оборудованием.

Там дополнительно прописано, что положение включено должно соответствовать движениям вверх и вправо. Что касается двухклавишных выключателей, Makel выпускает экземпляры, где, при соблюдении правильной читабельности надписей положение “замкнуто” находиться снизу. Причём для одноклавишных нередко бывает с точностью до наоборот. Иначе говоря, даже в пределах продукции конкретного производителя присутствуют вариации, унификации не наблюдается.

Выше говорили про распределение контактов, здесь тоже не наблюдается стандартизации. Одиночная клемма располагается то снизу, то сверху. В этом плане до установки, чтобы не переделывать, двухклавишный выключатель рекомендуется прозвонить. Замкнутое положение кнопки должно быть верхним.

Выключатель при подсветке

Если присутствует подсветка, рекомендуется устанавливать двухклавишный выключатель, чтобы горением огонька управляла левая кнопка. В большинстве моделей назначение возможно изменять. А Makel некогда выпускал двухклавишные выключатели, где выполнялось это требование, но нарушалось предыдущее. И изменить нельзя.

Управление светильниками

Светильники управляются локальными выключателями или встроенными на манер центральных (ПУЭ 7, п. 6.5.18). Допускается использовать вилку и розетку исключительно для напряжений менее 50 В. Следовательно, если ставите бра на пару лампочек, приготовьтесь смонтировать двухклавишный выключатель либо щелкайте встроенным.

Установка выключателя

Выключатели для помещений с повышенной опасностью

В помещениях с повышенной опасностью неукоснительно полагается ставить только двухполюсные выключатели. Это значит, что одновременно обрываются линии фазы и нуля. См. ПУЭ 7 п. 6.6.29.

Высота расположения

Ряд норм предписывает высоту установки выключателей. Согласно п. 6.6.31 ПУЭ удаление от пола укладывается в диапазон 0,8 – 1,7 метров (рекомендуемое согласно п. 7.1.51 до метра от пола). Это важно, минимальная величина в других стандартах, как правило, опускается. Исключением из указанного выше правила считаются помещения для пребывания детей, территориально входящие в состав общественных (как правило, образовательных) учреждений. Там установка двухклавишных выключателей производится не ниже 1,8 метров от пола. Под потолком допускается ставить лишь модели, управляемые при помощи шнура.

Удаление от газопровода и дверей душевой кабины

В одной части ПУЭ 7 повторяет стандарт 50571.11. В п. 7.1.48 говорится об установке выключателей и удалении на 0,6 метров от дверей душевых кабин. Запрещается монтаж подобных элементов ближе 0,5 метров к газопроводам (п. 7.1.50).

Выбор выключателя для нагревательных установок

Для нагревательных установок допускается ставить двухклавишные выключатели с гашением дуги в сочетании с предохранителями (ПУЭ 7 п. 7.5.10).

Как поставить двухклавишный выключатель на гладкой стене

В СП31-110 прописано, что запрещается ставить розетки и выключатели на одной оси по разные стороны стены для двух соседствующих квартир. Если потребовалось подключить двойной выключатель света на смежном перекрытии, первым делом проверяют обратную сторону. Придётся состыковаться с соседом. Любые изменения в электрическом проекте выполняются организацией, имеющей допуск СРО. Подобная операция может попасть в раздел перепланировок. Проявите осторожность: согласно ЖК РФ (ст. 25) переустройством называется перенос инженерных сетей, требующий внесения изменений в технический паспорт квартиры.

У абсолютного большинства людей упомянутый документ не включает сведений об электрике. Часто обозначены раковина, плита, унитаз. По сетям всё. Соответственно, подобные вопросы решают с местным органом самоуправления.

Что касается монтажа, последовательность действий:

• Когда определено место, где планируется подключение выключателя света с двумя клавишами, оценивается диаметр будущего отверстия, проделывается при помощи коронки нужное углубление. Типичный размер – 60 мм, но способен варьироваться в зависимости от конструкции.
• Проводку рекомендуется делать скрытой, допускается прокладывать линии в кабель-каналах. Голый провод на стене исключён, допустимо крепить на стандартных керамических изоляторах в районе потолка. Штрабы делают болгаркой или специальным инструментом. Работы наличия лицензии СРО не требуют.
• Потом производится подключение двойного выключателя света согласно инструкции. По правилам документ включает сведения о конструкции контактов и методике использования. В частности, на какую длину снимать изоляцию жил.

Схема монтажа

Надеемся, теперь читатель сможет подключить двухклавишный выключатель света. Для верности прилагаем на рисунке схему. Здесь доходчиво иллюстрируются догмы из законов, размеры и способы монтажа. Если установить двойной выключатель света, сложностей с использованием не предвидится. К примеру, разрешается ставить оборудование под потолком с управлением шнуром, исключение – если в указанном месте проходит газовая труба. Схема это наглядно демонстрирует.

Установка наружного (накладного) выключателя

К вашему вниманию подробная пошаговая фото-инструкция – установка наружного (накладного) выключателя.

Электропроводка для выключателя наружной установки, может быть проложена как открытым способом (в кабель-канале, гофре или даже просто проводом), так и скрыто (провода располагаются внутри стен). При этом, схема подключения может быть применена любая из существующих. Довольно подробно мы уже обсуждали это в статье «Проводка и схема подключения выключателя».

Для нашего примера мы используем самую простую схему подключения одноклавишного выключателя, представленную на изображении ниже.

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.



В этой статье мы рассмотрим вариант, когда под выключателем планируется установить еще и наружную розетку. И чтобы не тянуть к каждому устройству свой кабель в отдельной гофрированной трубе (а затем обходить выключатель, что будет выглядеть некрасиво), мы проложим их провода вместе в одной гофре, при этом питающий кабель к розетке будет проходить через установленный нами накладной выключатель.




Итак, электропроводка для подключения одноклавишного внешнего выключателя выполнена, можно приступать к его монтажу.
В нашем примере, мы покажем установку наружного выключателя Schneider Electric из серии «Этюд» со степенью защиты IP44.





1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2.Разбираем выключатель.

О том, как разбираются выключатели света можно узнать из нашей статьи «Как разобрать выключатель».

Достаем клавишу выключателя, для этого, крепко взявшись за ее края, тянем по направлению к себе.



3.Снимаем лицевую панель выключателя.

После того, как сняли клавишу, механизм выключателя остается скрыт за лицевой панелью, ее так же необходимо снять.



Для этого, в данном случае, необходимо отжать фиксаторы, удерживающие панель,



После этого ее можно с легкостью отсоединить.



4.Достаем механизм наружной розетки из корпуса.



5.Прикладываем корпус розетки к месту предполагаемой установки и выставляем его строго горизонтально, по уровню.





6.Намечаем на стене места расположения крепежных отверстий выключателя.



7. Делаем отверстия для крепежа в стене.

В зависимости от типа основания, на которое происходит установка, выбираем соответствующий способ крепления.



В нашем случае, выключатель устанавливается на кирпичную стену, поэтому крепежные отверстия делаем с помощью перфоратора.



8.Фиксируем корпус розетки на стене, с помощью дюбель-гвоздей.





9. Заводим провода в выключатель.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы.



После этого помещаем провода в корпус выключателя, помещая туда так же часть гофры, как показано на изображении ниже.



10.Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на 7-10мм.



11. Подключаем провода к выключателю.

Для этого помещаем вводной фазный провод – (белый) в клемму с маркировкой «L», второй управляющий провод (синий), в клемму с маркировкой «1», после чего закручиваем фиксирующие болты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.





После завершения подключения проводов, устанавливаем механизм выключателя в корпус.

12.Прокладываем провод идущий через выключатель к розетке.

Для этого необходимо аккуратно провести кабель через корпус выключателя. Затем сделать отверстие под гофру в выходной заглушке корпуса и поместить туда гофрированную трубу кабелем, идущим к розетке.



13. Собираем выключатель.

Для этого совершаем все действия в обратном порядке. Устанавливаем лицевую панель наружного выключателя.



И ставим в посадочное место клавишу.



14. На этом установка завершена.

Включаем подачу электричества и проверяем работу наружного выключателя.





Как видите, в монтаже наружного выключателя нет ничего сложного и практически каждый сможет выполнить установку самостоятельно.

Даже такой вариант, когда через выключатель проходит питающий провод к наружной розетке, расположенной под ним, уже не должен вызвать вопросов. Но если все же вы столкнетесь с затруднениями при установке накладного выключателя, пишите в комментариях к статье, мы обязательно ответим и попробуем помочь.

Кстати, о том, как установить розетку, которая находится под выключателем, читайте в нашей статье «Установка наружной (накладной) розетки».

Как установить проводной интеллектуальный выключатель света

Хотите узнать, как установить интеллектуальный выключатель света в вашем доме? Это проще, чем вы думаете.

Мы покажем вам, как заменить старый выключатель света новым интеллектуальным выключателем, которым можно легко управлять с телефона или планшета.

Что нужно для начала

• Интеллектуальный выключатель света
• Смартфон или планшет с беспроводным доступом
• Отвертка со шлицем
• Отвертка Phillips
• Цифровой мультиметр или тестер напряжения
• Соединители с гайками

Перед началом работы

В нашем примере мы будем использовать коммутатор TP-Link, для установки которого требуется нейтральный провод. Этот выключатель света не будет работать правильно без этого нейтрального соединения. В то время как большинство современных домов были построены с нейтральным проводом, в некоторых старых домах его не было.

Для таких домов мы рекомендуем купить переключатель, который не требует подключения к нейтрали.

Отказ от ответственности

Для завершения этой установки вам потребуется доступ к источнику питания 120 В в вашем доме. Перед отсоединением любой проводки важно убедиться, что все электрические соединения отключены. Невыполнение этого требования может привести к серьезной травме. Если вам неудобно работать с электричеством, проконсультируйтесь с профессиональным электриком перед началом этого проекта.

1. Отключите питание выключателя

Первым шагом к установке нового интеллектуального выключателя является отключение питания в блоке выключателя. Найдите коробку с выключателем и включите выключатель, подключенный к старому выключателю. Если ваши выключатели не помечены, вам придется попробовать отключить разные выключатели, пока не найдете правильный.

Затем убедитесь, что на светильник не подается питание, щелкнув старым выключателем. Свет не должен включаться.

2. Снимите старый переключатель

С помощью плоской отвертки снимите крышку переключателя. Затем с помощью отвертки Phillips выкрутите два винта, удерживающие переключатель внутри распределительной коробки.

Большинство стандартных выключателей света имеют два черных провода, прикрепленных к выключателю, красный контактный провод, если это трехполюсный выключатель, белый или серый нейтральный провод и оголенный медный провод, прикрепленный к зеленому винту заземления. Удалите всю проводку, которая прикреплена к старому выключателю.

В нашем примере нейтральный провод спрятан в распределительной коробке, и его нужно будет потянуть вперед, чтобы подключить к нашему умному выключателю. Красный провод не используется. Мы закроем его проволочной гайкой и спрячем обратно в распределительную коробку.

Связано: Умные переключатели и умные лампочки: что лучше для вас?

3.

Проверка линии и проводов нагрузки

Далее вам необходимо определить, какой из двух черных проводов является вашей линией (провод, по которому подается питание от коробки выключателя), а какой — вашим нагрузка (провод, который питает свет после выключателя). Снова включите выключатель и с помощью мультиметра или тестера напряжения проверьте наличие напряжения на проводах.

Стандартное бытовое напряжение в США составляет около 120 В. Если ваш мультиметр показывает что-то совершенно иное во время этого теста, то есть проблема, и вы должны проконсультироваться с лицензированным электриком, прежде чем продолжить.

Для проверки напряжения с помощью мультиметра

Установите мультиметр на В~ (переменный ток). Выберите 200A . Удерживая щупы мультиметра, прикоснитесь металлической частью одного щупа к оголенному медному проводу заземления, а другим щупом прикоснитесь к одному из черных проводов. Если на этом черном проводе есть напряжение, вы нашли линию . Отсутствие напряжения означает, что провод является нагрузкой .

В нашем примере мультиметр подключен к линейному проводу, потому что на дисплее отображается 120.8v .

Примечание: После того, как вы снова включили выключатель, провода внутри вашей распределительной коробки находятся под напряжением. Прикосновение к проводам под напряжением может привести к серьезной травме. Никогда не позволяйте себе, детям или домашним животным прикасаться к оголенным проводам, когда они включены.

После того, как вы проверили линии , и , загрузили провода , прежде чем продолжить, вам необходимо отключить питание в блоке выключателя. Используйте мультиметр или тестер напряжения, чтобы убедиться, что электричество отключено.

Примечание: Некоторые переключатели имеют красный провод, подключенный к старому переключателю. Этот провод известен как дорожный провод и означает, что переключатель является трехполюсным. Трехполюсный означает, что свет может управляться более чем одним выключателем. Домашние производители часто используют эти типы выключателей в коридорах или наверху и внизу лестницы.

Если к вашему выключателю присоединен красный контактный провод, вам понадобится переключатель, который работает с трехполюсными соединениями. Интеллектуальные выключатели, не имеющие трехполюсных соединений, не подходят для трехполюсного использования. Обратитесь к руководству пользователя вашего интеллектуального коммутатора для получения более подробной информации.

4. Подсоедините проводку нового переключателя

Подсоедините провода линии и нагрузки к соответствующим клеммам на новом переключателе. Затем подключите нейтральный провод, а затем оголенный медный провод заземления. Если в коммутаторе используются уже подключенные провода, используйте гайки для соединения проводов. Любые неиспользуемые провода также должны быть закрыты гайкой перед повторной установкой.

Примечание: Не используйте никакие другие методы, кроме гаек для соединения бытовой электропроводки. Изоленты и стыковые соединители не рассчитаны на проект такого рода. Если у вас нет подходящих проволочных гаек, вам придется сходить в хозяйственный магазин, прежде чем продолжить.

5. Проверка нового коммутатора

Установите новый коммутатор в распределительную коробку с помощью прилагаемых винтов с крестообразным шлицем. Не затягивайте эти винты слишком сильно. Снова включите питание на выключателе и проверьте выключатель, включив свет. Если все работает правильно, установите новую лицевую панель коммутатора. К сожалению, если вы не соединили что-то правильно, вам придется снова отключить выключатель и выяснить, где вы ошиблись.

В большинстве случаев решение проблемы заключается в переключении нагрузки и линейных проводов на новый выключатель. Другой распространенной проблемой, с которой сталкиваются многие люди, является ненадежный заземляющий провод или плохое соединение на одной из гаек провода.

Связано: самые уникальные продукты для интеллектуального освещения

6. Подключите коммутатор к беспроводной сети

Далее вам необходимо подключить новый интеллектуальный коммутатор к домашней сети. Для этого может потребоваться установка определенного приложения на ваше устройство Android или iOS. Загрузите приложение в соответствии с инструкциями в документации коммутатора.

В большинстве случаев этот процесс состоит из доступа к сети коммутатора в настройках смартфона, возврата к приложению производителя и ввода учетных данных беспроводной сети. Некоторые устройства также могут попросить вас отсканировать QR-код, чтобы заполнить его в таких приложениях, как Apple Home.

3 Изображения

Наш коммутатор использует приложение Kasa Smart. В Kasa Smart добавить новое устройство очень просто. Откройте приложение и нажмите кнопку + в правом верхнем углу экрана. Выберите Device , затем выберите Smart Switches . Выберите модель интеллектуального коммутатора и подключитесь к беспроводной сети.

3 Изображения

Вас спросят, выполнили ли вы уже подключение коммутатора. Нажмите Да и следуйте оставшимся подсказкам. После подключения вы сможете использовать приложение для включения и выключения нового интеллектуального переключателя.

Загрузить: Kasa Smart iOS | Android (бесплатно)

Наслаждайтесь новым интеллектуальным выключателем света

9Интеллектуальные выключатели 0002 обеспечивают удобное управление освещением вашего дома с планшета или смартфона. Эти переключатели широко доступны, их можно найти в Интернете или во многих хозяйственных магазинах. Несмотря на то, что доступно множество различных марок, аппаратное подключение одного из этих переключателей должно следовать этому процессу.

Умный коммутатор — это недорогой способ обновить существующую систему умного дома. И если вы следовали инструкциям в этом руководстве, вы обеспечите безопасную установку, которая повысит общее удовольствие от вашего дома.

Как установить интеллектуальный выключатель света

В течение многих лет мы слышали о многообещающих технологиях умного дома, и все больше и больше интеллектуальных устройств выходят на сцену. В наши дни умные выключатели света являются одними из самых популярных способов повысить эффективность и автоматизацию вашего дома. Но как установить умный выключатель света? Мы выложили все это для вас.

Как установить интеллектуальный выключатель света?

1. Перед установкой интеллектуального выключателя освещения (или любого другого выключателя освещения) необходимо отключить питание выключателя, расположенного в блоке автоматического выключателя.1
2. Если вы не уверены, какой из выключателей подключен к выключателю освещения, вам может потребоваться проверить несколько. Во-первых, выключите любую чувствительную электронику.
3. Держите свет в месте выключателя включенным и проверьте выключатели до тех пор, пока он не выключится.
4. После отключения питания автоматического выключателя проверьте существующий выключатель, включив и выключив его. Он не должен включаться.
5. Снимите старый коммутатор.
6. Открутите и снимите настенную панель и выключатель; не тяните провода друг от друга.
7. Используйте тестер напряжения на оголенном черном проводе, чтобы убедиться, что питание отключено.
8. Определите провода и добавьте метки с помощью изоленты и маркера, если вы боитесь их перепутать.
9. Для большинства интеллектуальных коммутаторов вам потребуется каждый из следующих проводов: черный (подводящий) провод, красный или черный провод нагрузки, зеленый или медный провод заземления и белый нулевой провод (или пучок белых проводов).
10. Если в вашем доме отсутствует нулевой провод (распространено в домах, построенных до 1970s) или заземляющий провод, вам необходимо приобрести совместимый интеллектуальный переключатель.
11. Если у вас возникли проблемы с идентификацией ваших проводов, лучше всего обратиться к электрику.
12. Отсоедините провода от старого выключателя.
13. Подсоедините провода к новому выключателю, сопоставив каждый из проводов на вашем выключателе (который должен быть окрашен и/или помечен) с соответствующим проводом на вашей стене.
14. Скрутите вместе провода выключателя и провода в стене, закрепив их гайками и обрезав лишний провод.
15. Аккуратно и как можно аккуратнее уложите провода обратно в распределительную коробку.
16. Закрепите крышку переключателя на месте.
17. Включите питание, чтобы проверить, работает ли установка.
18. Загрузите приложение коммутатора и добавьте новый коммутатор в свою учетную запись.

Как работают умные выключатели света?

Интеллектуальные выключатели света подключаются к электрической системе вашего дома, чтобы управлять потоком энергии на этот выключатель.

Они поддерживают Wi-Fi и подключаются к вашей домашней сети, что позволяет вам управлять ими с помощью приложения для смартфона или домашнего помощника.

Вы также можете включать и выключать их с помощью панели управления или переключателя на стене, с подключением к Wi-Fi или без него. Благодаря возможности подключения к телефонам и вспомогательным устройствам вы можете использовать их как часть полной настройки умного дома.

Преимущества интеллектуальных выключателей света

Умные выключатели света — это не просто крутая технология; они предлагают множество преимуществ, таких как:

• Домашняя безопасность: Вы можете усилить безопасность своего дома, включая и выключая свет, когда вас нет рядом, создавая впечатление, что вы дома, когда вас нет.
• Замена ламп не требуется: умные выключатели будут работать с вашими существующими светильниками и не требуют замены ламп.
• Экономьте деньги: Вы можете сэкономить деньги на счетах за электроэнергию, уменьшая яркость света и выключая его, когда вас нет дома.
• Пульт дистанционного управления: Вы можете управлять своими светильниками из любого места через Интернет, что делает их удобными и доступными.
• Голосовое управление: Вы можете управлять освещением с помощью голосовых помощников, таких как Alexa и Google Assistant.

Функции интеллектуального выключателя освещения

Умные выключатели освещения

значительно различаются по своим функциям, поэтому вам следует заранее решить, что для вас важно. Общие параметры включают:

• Управление: Возможность управления выключателем с помощью настенной панели, приложения для смартфона и других устройств, поддерживающих голосовой помощник
• Планирование: Возможность программирования расписания автоматического включения и выключения света
• Сцены: Возможность программирования «сцен», предустановленных комбинаций выключения и включения света
• Диммирование: Возможность затемнения света (требуется использование диммируемых ламп)

Общие советы по установке интеллектуального коммутатора

Установка интеллектуального коммутатора не очень сложна, но важно помнить о некоторых основных советах:

• Если вас не устраивает базовая проводка или есть какие-либо опасения по поводу безопасности, обратитесь к электрику, а не устанавливайте выключатель самостоятельно.
• Узнайте, есть ли в вашем доме нулевой провод и провод заземления, прежде чем покупать интеллектуальный выключатель (для проверки может потребоваться отвинтить настенную панель и частично вытащить ее). Если у вас отсутствует какой-либо провод, убедитесь, что приобретенный вами интеллектуальный переключатель совместим.
• Проверьте, нужен ли вам однополюсный интеллектуальный переключатель или трехпозиционный интеллектуальный переключатель. Если один переключатель управляет цепью, вам понадобится однополюсный переключатель; если у вас есть два переключателя в комнате, которые управляют цепью, вам понадобится трехпозиционный переключатель. Мы подробнее остановимся ниже.
• Прежде чем прикасаться к какой-либо проводке, убедитесь, что вы отключили питание цепи. Для большей уверенности используйте тестер напряжения, чтобы убедиться, что на провода не подается питание.
• Если вы беспокоитесь о том, чтобы не перепутать провода, используйте изоленту, чтобы отметить, что к чему.
• Убедитесь, что вы аккуратно уложили провода обратно в распределительную коробку, чтобы снизить опасность возгорания.

В чем разница между умным выключателем, умной розеткой и умной лампочкой?

Трудно уследить, какие смарт-устройства что делают, особенно если их функции схожи. Хотя интеллектуальные выключатели, интеллектуальные розетки и интеллектуальные лампочки могут использоваться как часть интеллектуальных систем освещения, они имеют важные отличия.

Смарт-переключатели

Интеллектуальный выключатель управляет подачей электроэнергии в определенную зону, заменяя традиционный настенный выключатель. Это означает, что он будет управлять всем, чем управляет традиционный переключатель, обычно это светильники. Коммутатор подключается к Интернету, что позволяет вам управлять им удаленно с помощью приложения или голосового помощника, такого как Alexa.

Умные розетки

Умная розетка — это адаптер, который вы вставляете в существующую настенную розетку. Затем вы можете подключить небольшое электронное устройство к этому адаптеру. Вы можете управлять вилкой через приложение для смартфона. Умные вилки хорошо подходят для управления лампами, которые подключены к сети, а не подключены проводами, например, те, которые могут стоять на приставном столе.

Умные лампочки

Умная лампочка — это светодиодная лампа с подключением к Интернету. Общие функции включают в себя возможность программировать расписания, включать и выключать свет, затемнять его и изменять его цвет с помощью приложения для смартфона или голосового помощника. Если вы используете светильник с несколькими лампочками, вам нужно будет заменить все существующие лампочки умными лампочками, если вы хотите управлять светильником удаленно.

Умная лампочка LIFX

Что нужно для установки интеллектуального выключателя света

Вам не нужен массивный набор инструментов для установки интеллектуального выключателя света; необходимы лишь несколько основных инструментов. К ним относятся:

• Отвертки (крестовые и/или плоские, в зависимости от настенных покрытий)
• Инструмент для зачистки проводов и кусачки
• Клещи
• Проволочные гайки
• Изолента
• Ручка для проверки напряжения (не требуется, но стоит недорого и рекомендуется для обеспечения безопасности)2

Как узнать, нужен ли мне однополюсный или трехпозиционный переключатель?

Когда вы собираетесь купить интеллектуальный переключатель, вам нужно будет выбрать между однополюсным переключателем и трехпозиционным или четырехпозиционным переключателем. Но в чем разница и какой из них вам нужен?

Однополюсные выключатели контролируют питание из одной точки в стене, а трех- или четырехпозиционные выключатели контролируют питание из нескольких точек.

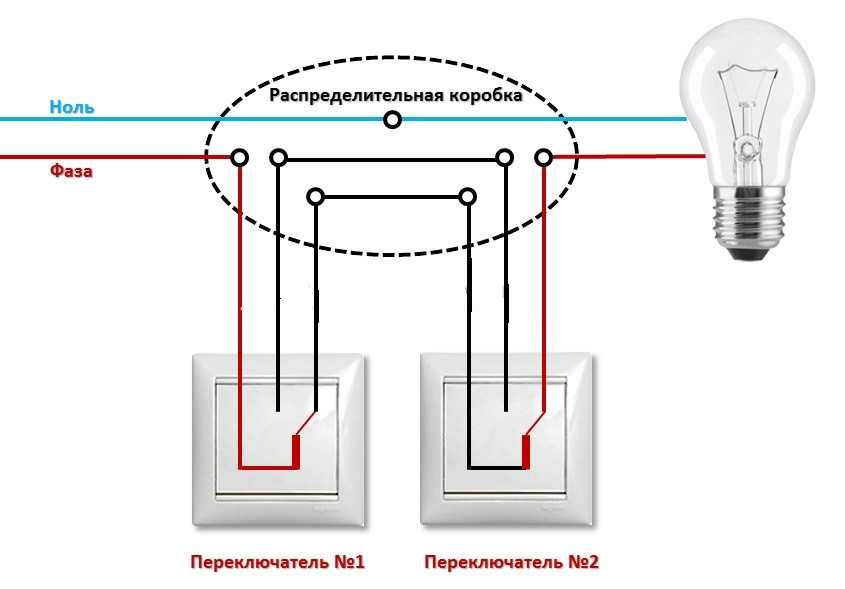

Легко определить, какая у вас установка в той или иной комнате. Если один переключатель управляет питанием одного источника света, вам понадобится однополюсный переключатель. Если два переключателя управляют питанием одного источника света, например, два переключателя на противоположных сторонах комнаты, вам понадобится трехпозиционный переключатель. Если им управляют три переключателя, вам понадобится четырехпозиционный переключатель.3

Инструкции в этой статье посвящены установке однополюсного выключателя; если у вас есть установка с несколькими переключателями, вам необходимо заменить другие переключатели в цепи сопутствующими переключателями той же компании, следуя указаниям в руководстве пользователя.

Как выбрать умный выключатель света?

На рынке представлено множество интеллектуальных выключателей света, и бывает сложно определить различия. Но есть несколько ключевых вопросов, которые вы должны задать себе, чтобы сузить свой выбор:

• Однополюсный или трехпозиционный переключатель: Вам нужен однополюсный или трехпозиционный переключатель? Большинство компаний продают оба типа интеллектуальных переключателей.
• Типы проводов: В вашем доме есть и нулевой провод, и провод заземления? Если ваш дом был построен в 1970-х годах или раньше, дважды проверьте, есть ли у вас нейтральный провод, прежде чем выбрать выключатель; многим требуется нейтральный провод. При этом доступны интеллектуальные переключатели, которые работают без нулевого провода, от таких брендов, как Lutron, GE и Inovelli; убедитесь, что он работает с проводами вашего дома (или их отсутствием), прежде чем совершать какие-либо покупки.
• Совместимость с умным домом: Вы хотите, чтобы переключатели были совместимы с вашими существующими устройствами умного дома, а также с голосовыми помощниками, такими как Google Assistant или Alexa? Не все коммутаторы совместимы со всеми устройствами IoT. Если вы уже используете другие интеллектуальные устройства, такие как системы безопасности «умный дом», имеет смысл сохранить все в рамках одной экосистемы.
• Концентратор: Требуется ли для интеллектуального коммутатора концентратор? Некоторые бренды направляют все интеллектуальные коммутаторы через централизованное устройство-концентратор.
• Диммирование: Вам нужен диммер? Не все интеллектуальные коммутаторы включают эту возможность. Также важно отметить, что для использования этой функции вам необходимо использовать лампы, совместимые с диммерами.
• Мобильное приложение: Какие рейтинги у приложения? Поскольку основным преимуществом интеллектуального выключателя является управление освещением с помощью телефона, важно иметь эффективное приложение. Посетите магазины Google Play и Apple, чтобы узнать мнение клиентов о том, насколько хорошо работают приложения коммутатора.
• Цена: Какой у вас бюджет? Интеллектуальные коммутаторы обычно стоят от 30 до 60 долларов за коммутатор, в зависимости от функций.

Как подключить интеллектуальный выключатель света к сети?

Конкретные шаги по подключению интеллектуального выключателя освещения к вашей сети зависят от приобретенной модели, поэтому всегда сверяйтесь с руководством. Общие шаги включают:

1. Загрузите приложение, прилагаемое к вашему интеллектуальному коммутатору.
2. Создать учетную запись.
3. Убедитесь, что ваш телефон подключен к сети Wi-Fi.
4. Добавьте переключатель в свое приложение.
5. В зависимости от модели коммутатор может автоматически подключаться к сети Wi-Fi или требовать ручного подключения на телефоне.
6. После подключения проверьте настройки приложения и включите дистанционное управление, если хотите управлять выключателем, когда вас нет дома.4

Резюме

Интеллектуальные выключатели освещения обеспечивают улучшенный контроль над вашим домом издалека, а также повседневное удобство. Однако выбор и настройка интеллектуальных выключателей требует тщательной оценки ваших предпочтений и требований вашего дома. Выполнив некоторые базовые электротехнические работы, вы можете самостоятельно установить интеллектуальный выключатель. Конечно, вызов электрика – отличный вариант для установки выключателя любого типа.

Часто задаваемые вопросы

Мы знаем, что установка интеллектуального коммутатора может показаться сложной задачей, особенно если у вас нет опыта работы с проводкой. Именно поэтому мы собрали ответы на наиболее часто задаваемые вопросы.

• Как подключить умный выключатель света?

  Подключение интеллектуального выключателя освещения практически не отличается от подключения любого другого выключателя. Вам нужно будет удалить существующий переключатель и подключить соответствующие проводные соединения от вашей стены к интеллектуальному переключателю.

• Как установить трехпозиционный интеллектуальный выключатель?

  Установка трехпозиционного интеллектуального выключателя аналогична установке однополюсного интеллектуального выключателя. Основное отличие состоит в том, что вы будете использовать один дополнительный провод, провод-путешественник. Как и в случае с однополюсным интеллектуальным выключателем, провода от вашей стены будут подключаться к интеллектуальному выключателю так же, как они подключены к вашему существующему выключателю.

• Нужен ли мне электрик для установки умного выключателя света?

  Нет, вам не нужен электрик, чтобы установить умный выключатель света. Тем не менее, это включает в себя работу с базовой проводкой, и если вы чувствуете себя некомфортно или не имеете опыта работы с электричеством, может быть целесообразно нанять электрика.

• Сколько стоит установка умных выключателей?

  Установка интеллектуального переключателя не требует никаких затрат, если вы знакомы с базовой проводкой. Однако, если вы предпочитаете, чтобы выключатель устанавливал электрик, ваши затраты будут сопоставимы со стоимостью установки традиционного выключателя.
