Как поставить и подключить двойную розетку в один подрозетник

Содержание [клик]

Двойные розетки обеспечивают возможность одновременного питания двух приборов, подключенных к разным розеткам. Кроме того, нет необходимости тянуть кабель для каждого из них, а благодаря сгруппированному расположению пользоваться ими гораздо проще.

Если вы будете следовать приведенным здесь советам, установку можно легко выполнить самостоятельно. Мы готовы поделиться деталями электромонтажных работ. Мы подробно покажем вам, как подключить двойные розетки, как расположить розетки для электрических точек и как обеспечить безопасную эксплуатацию.

Представленная информация дополнена пошаговыми фоторуководствами, наглядными иллюстрациями и видеороликами, объясняющими нюансы установки и подключения электрооборудования.

Типы двойных розеток

Основными компонентами розетки являются внешний защитный корпус и рабочая часть, состоящая из основания и контактов.

Они соединяются между собой винтовыми клеммами — клеммы необходимы для подключения кабелей электрооборудования. Единственным недостатком сдвоенных розеток является то, что через них трудно одновременно подключить два мощных потребителя.

Существует ошибочное мнение, что сдвоенные розетки — это то же самое, что сборные или двойные розетки, представляющие собой несколько отдельных устройств, установленных рядом друг с другом и соединенных гирляндами.Если двойная розетка должна быть подключена к одной цепи питания, она подключается аналогично одинарной розетке. Единственным отличием является последовательное соединение двух пар контактов в электрически монтируемом изделии.

Технологический прогресс не стоит на месте. Современные модели представляют собой более совершенные конструкции. По номинальному напряжению и силе тока они заметно отличаются от розеток, распространенных в советский период.

Например, если в старых моделях допустимый предел тока не превышает 10 А, то для современного электрорегулировочного оборудования этот показатель составляет 16 А.Каждая часть двойной розетки может быть подключена к отдельной цепи питания, если предварительно удалить медные перемычки, соединяющие их с клеммами.

Двойная розетка на самом деле имеет одну клемму и несколько клеммных колодок. Это гарантирует, что питание обеих розеток будет одинаковым, но уровень мощности будет разделен в зависимости от мощности питаемого прибора.

Поэтому при замене неисправного старого прибора на новый стоит знать особенности конструкции, а это значит, что в процессе установки будут определенные нюансы.Современные модели имеют большее расстояние между выходными контактами и больший диаметр штыря для штекера, чем их обычные аналоги — 4,8 мм вместо 4 мм.

С точки зрения модернизации двойные розетки можно разделить на следующие основные типы.

  1. Открытая и закрытая версии. В закрытой модели отверстие скрыто за жалюзи, которая сдвигается в одну сторону при открывании прибора. Этот тип устройства незаменим для семей с маленькими детьми. Заслонки активируются только при одновременном нажатии. Это гарантирует, что если кто-то намеренно вставит посторонний предмет, опасности не возникнет.
  2. Без заземления и с заземляющим контактом. Во втором типе розетки оснащены заземляющим контактом для защиты прибора и пользователя от сильных токов, которые случайно «выходят» в пластиковый корпус.
  3. Для установки в помещениях с повышенной влажностью и для установки на улице. Первая версия модели имеет маркировку IP-44. Они оснащены корпусом, который защищает устройство от влаги. Блоки для наружной установки имеют маркировку IP-55. Их прочный корпус защищает от загрязнения пылью и проникновения влаги.

Каждый тип обозначен соответствующей буквой. Например, «A» обозначает американскую двойную розетку, а «B» — заземляющий контакт.Эти устройства также можно классифицировать в зависимости от их типа и материала как стандартные и полярные, устанавливаемые на поверхность и изготавливаемые на заказ.

Наиболее популярными из последних разработок являются предварительно установленные розетки. Эти устройства, управляемые таймером, автоматически включаются и выключаются через заданный промежуток времени.

Защитный корпус современных розеток изготовлен из термостойкого, небьющегося пластика. Для повышения декоративной привлекательности он украшен различными инкрустациями.Благодаря различным вариантам дизайна можно выбрать устройство, которое будет незаметно в комнате или, наоборот, станет ценным украшением.

Если вы собираетесь установить двойную розетку самостоятельно, эксперты рекомендуют выбрать простую модель без каких-либо модификаций. Или выберите двойной выпуск с подпружиненным выталкивателем. Эти модели удобны тем, что оснащены пружиной, которая срабатывает при выдергивании вилки из прибора.

Чтобы обезопасить себя, минимизировав риск возникновения аварийной ситуации, стоит выбирать продукцию известных производителей: «Schneider Electric», «ABB», «Legrand».

Особенности установки оборудования

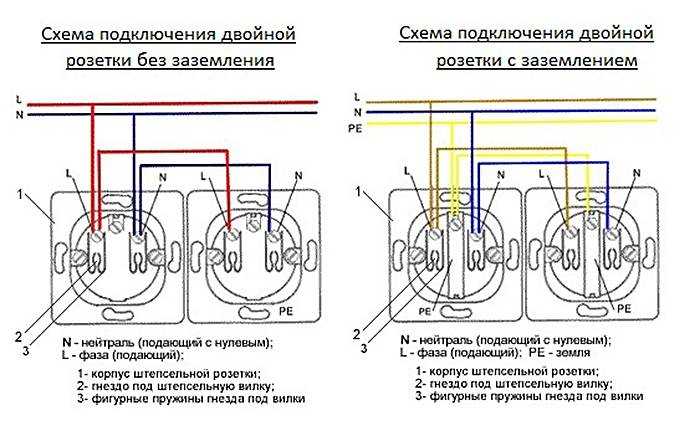

Двойная розетка имеет подрозетник с двумя разъемными клеммами и монтажную секцию для электрических кабелей.Двойная розетка представляет собой единый блок, состоящий из двух вилок, поэтому схема ее подключения в подрозетнике может быть несколько сложной.

При желании электромонтаж можно выполнить самостоятельно, без привлечения рабочих.

Кабели-перемычки следует использовать только в том случае, если вы планируете подключать к розетке маломощные устройства. При подключении мощных электроприборов рекомендуется подключать две розетки параллельно и в каждой точке создавать отвод.

Однако в любом случае, во избежание аварийных ситуаций, общая нагрузка на розетки этого типа не должна превышать 16А.

Если необходимо установить розетку с двумя разными гнездами, нишу для установки необходимо предварительно просверлить электродрелью, при этом отверстия должны находиться на одинаковом расстоянии друг от друга.

Фотогалерея фотографии
С сайта
Шаг 1: Перед проведением любых электрических работ отключите электропитание и проверьте напряжение мультиметром Шаг 2: Для установки необходимо отделить переднюю панель от механизма прибора, открутив крепежные винты Шаг 3: Отсоедините около 10 см провода от розетки с помощью трехжильного кабеля питания Шаг 4: Обрежьте пластиковую изоляцию на краю провода бокорезами или плоскогубцами. Отделите примерно 1 см изоляции Шаг 5: Подсоедините шнур к механизму розетки. Синий «нейтральный» и коричневый «фазный» провода подключаются к соответствующим клеммам, а желто-зеленый «заземляющий» провод подключается посередине Шаг 6: Аккуратно введите провода с подключенным механизмом в стенную нишу или подрозетник Шаг 7: Убедившись, что две стороны механизма совпадают по горизонтали и вертикали, зафиксируйте его, затянув крепежные винты Шаг 8. Наконец, подключите панель к рабочей части устройства, закрепленного в розетке, затем включите питание и проверьте рабочую часть розетки, чтобы убедиться, что розетка работает правильно Снимите панель с механизма розетки Подготовьте проводку для подключения механизма Очистите края проводов для подключения Подключите провода к розетке Закрепите механизм розетки в розетке Закрепите рабочую часть розетки в розетке Установите панель розетки

Материалы, используемые для соединения


Шнур, используемый для подключения точки питания, должен быть изготовлен из того же металла, что и кабель питания. Например, если используются алюминиевые кабели, перемычки также должны быть изготовлены из алюминия.Для равномерного распределения входной мощности используемые для подключения кабели должны иметь то же сечение, что и основная проводка в помещении.

Для установки двойной розетки вам также понадобятся

  • Отвертка с плоской головкой и крестообразная отвертка.
  • Инструмент для зачистки оплетки.
  • Пара плоскогубцев.
  • Клейкая лента.

Для обеспечения безопасности в случае пожара рекомендуется прокладывать любую электропроводку в гофрированной розетке. Это решение также удобно, так как не требует пробивания стены и упрощает замену поврежденных проводов при последующих операциях.

Техника установки двойных розеток


Установка двойной розетки в подрозетник требует определенной подготовительной работы. Первый шаг — определить местонахождение проводов, зная расположение фазного и нулевого проводов.

Самый простой способ сделать это — изучить кодовые обозначения на изоляции.

  • Фазный провод имеет красный или коричневый цвет (реже белый или черный).
  • Нейтральный провод имеет синюю или белую изоляцию.
  • Заземление всегда окрашено в зеленый/желтый цвет.

В следующей статье подробно описаны особенности маркировки жил кабеля, и мы рекомендуем вам ознакомиться с ней. Однако в целях безопасности всегда рекомендуется проводить измерения безопасности.Незаменимым помощником в этом деле будет обычная или электронная отвертка, оснащенная лампочкой или светодиодным детектором на конце

Чтобы определить принадлежность проводов, снимите крышку с неисправного устройства и поочередно коснитесь каждого оголенного провода отверткой с чувствительным индикатором: на нулевом проводе света не будет, а на фазном — будет.

Если в доме не предусмотрен заземляющий проводник, монтаж упрощается.

Перед установкой точки питания необходимо обесточить помещение. Для этого рычаг автоматического выключателя на распределительной панели отводится вниз в положение «выключено». При установке двойных розеток рекомендуется еще раз проверить напряжение.

Если на этой фазе все еще есть ток, это указывает на то, что не все питающие линии были отключены. Вот почему так важно перед началом работ отключить все блоки предохранителей, а не только те, которые управляют проводами к розеткам.Если система заземления организована в отдельно стоящем доме, следует установить двойные розетки с защитными контактами. В многоэтажных домах нет необходимости заземлять розетку, так как она уже заземлена.

Маркировка оборудования на стене

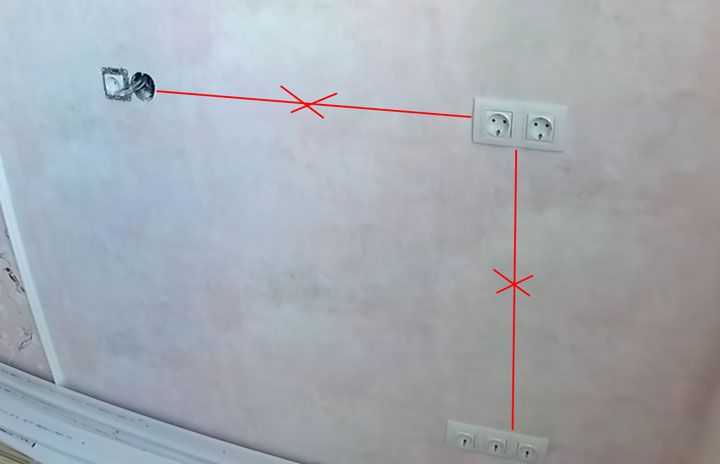

Розетки следует располагать близко к настенному проводнику или рядом с электрической распределительной коробкой. Отметьте карандашом положение будущих розеток.

Перед установкой двойной розетки с двумя «стаканами» необходимо определить расстояние между просверленными отверстиями. Для этого отметьте центр первой розетки. Это точка пересечения диагональных линий. Используйте тот же принцип для определения центра второго блока.

В отмеченном месте просверлите углубление в стене, чтобы можно было вставить внутренний корпус устройства.

При сверлении отверстий в стене используйте сверло диаметром на несколько миллиметров больше, чем размер приобретаемой розетки. Если это кирпичная или гипсокартонная стена, что не должно представлять проблемы, то чтобы просверлить отверстие в бетонной стене для установки розетки, вам придется установить шаблон с помощью сверла с молотком.

О правилах и технике установки розеток в бетонных и гипсокартонных стенах расскажет материал, собранный и систематизированный в предоставленных нами статьях.

Глубина отверстия должна быть такой, чтобы «стакан» не выступал над поверхностью стены. После того как вы просверлите нишу, вам нужно будет очистить ее среднюю часть. Для этого используются зубило и молоток. Штукатурку можно легко выбить зубилом или отверткой.

Проводка розеток и скрутка проводов


Этот шаг очень важен и должен выполняться с осторожностью. Задача мастера — подключить силовые кабели к клеммам. Для этого проложите провод от распределительной коробки к двойной розетке.С помощью отвертки выкрутите крепежные винты и разберите саму розетку на две части, отделив переднюю панель от механизма.

Для замены ранее установленной коронки необходимо использовать сверло. Диаметр сверла должен быть немного больше диаметра проволоки, которая будет вводиться в гнездо, или диаметра сильфона в полости, куда будет вводиться проволока. В идеале диаметр сверла и кондуктора одинаковы.

Главный кабель входит в розетку через одно из монтажных отверстий. Вспомогательный проводник проходит через второе отверстие.

Провода скручиваются непосредственно в розетке. Крайние полтора сантиметра конца отделяются от оплетки с помощью инструмента для зачистки проволоки, который не перекусывает проволоку.

Если у вас его нет, вы можете использовать острый нож, чтобы сначала разрезать косу по кругу, а затем аккуратно снять ее с проволоки. Для облегчения монтажа края проволоки поднимаются вверх.

Чтобы продлить срок службы розетки, оголенные концы проводов следует припаять или использовать медные контакты. Второй вариант лучше, так как он не только упрощает последующее использование розетки, но и обеспечивает высокую степень эксплуатационной безопасности устройства.Не зажимайте концы кабеля в клеммах слишком плотно, так как это может привести к повреждению кабеля из-за слишком большого усилия.

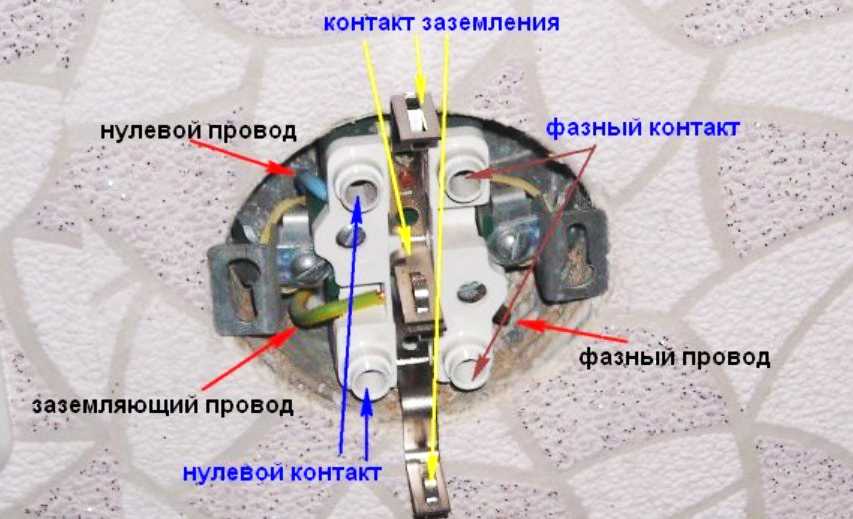

Правило заземления розетки заключается в том, что фаза находится справа, а нейтраль — слева. Кабель заземления подключается к верхней и средней клеммам прибора, которые имеют выступающие «ребра», часто выступающие за пределы прибора. Точка заземления фиксируется так же, как фаза и нейтраль.

Не подключайте провода фазы и нейтрали к одной плате, так как это приведет к короткому замыканию и повреждению всего жгута.После закрепления проводов в контактных отверстиях, ослабьте «катушку», открутив ее по часовой стрелке специальным винтом.

После установки электрических соединений продолжите установку пазов.

Тонкости установки подпрограмм


Розетки с подключенными кабелями питания фиксируются с помощью скоб сбоку. Они могут входить в комплект поставки или могут быть приобретены отдельно. Имеются также модели без крепежных ножек, которые фиксируются путем завинчивания винтов.Когда вы затягиваете винты по часовой стрелке, крепежные выступы расширяются, чтобы соответствовать подрозетнику.

Однако, поскольку домкрат с рычагом посередине находится под двойным давлением, крепежный механизм может ослабнуть и разболтаться во время использования. Нередко при падении розетки оголяются провода, что может привести к несчастным случаям.

Для повышения надежности креплений мастера часто используют гипсовый или цементный раствор. Сухая снежная штукатурка смешивается с водой для получения однородного плотного блока, по структуре напоминающего сметану. Вы должны развести материал на небольшие порции и работать с ним быстро и осторожно.

Гипсовая смесь должна быть размещена в области, где вы планируете установить розетки. Чтобы обеспечить хорошее сцепление раствора с поверхностью, внутренние края отверстий следует предварительно смочить водой.

Работы внутри устройства следует проводить через 20-30 минут после нанесения смеси, чтобы она успела немного «схватиться». Когда «стеклопакет» будет установлен на свое место и утоплен в смеси, выровняйте его с помощью уровня и молотка.При установке дюбеля необходимо использовать уровень, чтобы убедиться, что он вертикален и ровен в обеих плоскостях.

Любые зазоры, которые могут появиться между стеной и дюбелем, следует заполнить заливочным раствором. Не ждите, пока штукатурка достигнет необходимой прочности, прежде чем удалять излишки материала ножом.

Установите двойные розетки горизонтально или вертикально и зафиксируйте их в нужном положении с помощью винтов. Если необходимо поправить уровень, используйте плоскогубцы.Главное при затягивании крепежных винтов — не перетянуть их, иначе при сильном нажатии панель может просто сломаться или разрушиться

Наконец, положите панель сверху и закрепите ее винтами. Крышка закроет неприглядную часть розетки и защитит ее от случайного повреждения.

После подключения розетки остается только открыть блок предохранителей и автоматический выключатель на распределительном щитке и проверить электропроводку. Лучше всего проверить работоспособность розетки, включив недорогой бытовой прибор, например, настольную лампу. Малейшая ошибка в процессе монтажа может привести к короткому замыканию и «перегоранию» бытовой техники.

Заключение и полезные видео


Видео №1. Как подключить двойную розетку.

Видео №2. Содержит инструкции для тех, кто желает самостоятельно подключить розетки.

Если вы сомневаетесь в качестве установки, обратитесь за помощью к профессиональному электрику. Он не только проверит работу и при необходимости устранит неполадки, но и развеет все ваши сомнения в безопасности используемого оборудования.

Все желающие поделиться своим опытом, полезными советами или задать вопросы в области электромонтажа должны оставить комментарий в поле под текстом статьи.

Источник

Кязимов К.Г. Эксплуатация и обслуживание оборудования систем газораспределения. практ.рук.для механик.хоз-ва / К.Г. Кязимов К.Г. — м.: НТС ЭНАС, 2008 г. — 288 c.

Финогенова Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобилей : контрольные материалы : учебник / Т.Г. Финогенова. — М.: Academia, 2017. — 257 c.

Монтаж, эксплуатация и обслуживание электрооборудования и установок на промышленных предприятиях / Сибикин Ю.Д., Сибикин М.Ю. — Вологда: Инфра Инжиниринг, 2013 г. — 464 c.

Примак, Л.В. Эксплуатация и содержание малоэтажного жилья / Л.В. Примак. — Москва : Академическое обозрение, 2010. — 276 c.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и обслуживание систем электроснабжения промышленных предприятий. Учебное пособие / Н.К. Полуянович. — Санкт-Петербург : Издательство «Лань», 2012. — 400 c.

Цупиков, С.Г. Справочник дорожного мастера. Строительство, содержание и ремонт автомобильных дорог / С. Г. Цупиков. — Вологда: Инфра Инжиниринг, 2007 г. — 928 c.

Финогенова Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобилей. Контрольные материалы : учебник / Финогенова Т.Г. — М.: Academia, 2013 г. — 96 c.

Белаш, Т.А. Эксплуатация и ремонт железнодорожных зданий в особых природно-климатических и сейсмических условиях строительства: Учебное пособие / Т.А. Белаш. — М.: ФГБУ «УМЦ РЖД», 2011 г. — 293 c.

Гологорский, Е.Г. Разработка и эксплуатация оборудования для предприятий строительной индустрии : учеб. пособие / Е.Г. Гологорский. — Москва : Архитектура-С, 2006 г. — 504 c.

Акимова, Н.А. Монтаж, техническая эксплуатация и обслуживание электрического и электромеханического оборудования : учебник / Н.А. Акимова. — М.: Academia, 2018 г. — 204 c.

Эксплуатация, техническое обслуживание и ремонт автомобилей : контрольные материалы : учебник для начального профессионального образования / Т.Г. Финогенова, В.П. Митронин. — М.: ИЦ Академия, 2010. — 80 c.

Бадагиев, Б. Т. Опасные дополнения к работе. Эксплуатация и обслуживание тепловых электростанций / Б.Т. Бадагуев. — Москва: Издательство «Альфа», 2012 г. — 224 c.

Акимова, Н.А. Монтаж, техническая эксплуатация и обслуживание электрического и электромеханического оборудования : учебник / Н.А. Акимова. — М.: Академия, 2009. — 192 c.

Захаров, А.И. Уровни. Строительство, сервис, ремонт, обслуживание / Захаров А.И. — М.: Академическая программа, 2010. — 205 c.

Эксплуатация и обслуживание механического оборудования нефтегазовых месторождений / И.Ю. Быков И.Ю., В.Н. Ивановский, Н.Д. Цхадая и др. — Вологда: Инфра Инжиниринг, 2012 г. — 372с.

Акимова, Н.А. Монтаж, техническое обслуживание и ремонт электрического и электромеханического оборудования : Учебник для студентов средних специальных учебных заведений. Образование / Н.Ф. Котеленец, Н.А. Акимова, Н.И. Сентюрихин. — М.: ИЦ Академия, 2013. — 304 c.

Ладухин Н.М. Монтаж, эксплуатация и обслуживание технического оборудования. Курсовое проектирование : учебное пособие / Ладухин Н. М. — СПб.: Лань П, 2016 г. — 160 c.

Унусов Г.С. Монтаж, эксплуатация и обслуживание технического оборудования. Курсовое проектирование : учебное пособие / Г.С. Юнусов, А.В. Михеев, М.М. Ахмадеева. — СПб. : Издательство «Лань», 2011 г. — 160 c.

Основина, Л.Г. Автомобильные дороги : строительство, ремонт, содержание / Л.Г. Основина, Л.В. Шуляков, В.Н. Основин, Н.В. Мальцевич. — Рн/Д: Феникс, 2011. — 490 c.

Акимова, Н.А. Монтаж, техническая эксплуатация и обслуживание электрического и электромеханического оборудования / Н.А. Акимова, Н.Ф. Котеренец, Н.И. Сентюрыкин. — Вологда: Инфра Инжиниринг, 2023 г. — 304 с.

Рудик, Ф.Я. Монтаж, эксплуатация и обслуживание оборудования на перерабатывающих предприятиях / Ф.Я. Рудик, В.Н. Буйлов, Н.В. Юдаев. — Санкт-Петербург: Гжорд, 2008 г. — 352 c.

Эксплуатация и обслуживание оборудования на предприятиях строительной индустрии / Е.Г. Гологорский, А.И. Доценко, А.С. Ильин. — М.: Строительство-С, 2006. 504с.

Эксплуатация и обслуживание оборудования газораспределительных систем : практическое пособие для механиков газового хозяйства / К. Г. Кязимов, В.Е. Гусев. — м.: НТС ЭНАС, 2012. — 288 c.

Эксплуатация и обслуживание оборудования газотранспортной системы / К.Г. Кязимов, В.Е. Гусев. — М.: ЭНАС, 2014. — 288 c.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобилей : контрольные материалы : учебник / Т.Г. Финогенова. — Москва : Академия, 2013. — 272 c.

Юркевич А.А. Монтаж, наладка, эксплуатация и обслуживание систем электроснабжения промышленных предприятий. Учебные пособия КПТ / А.А. Юркевич, Г.К. Ивахнюк и др — СПб: Лань КПТ, 2016 — 400 c.

Иньков, Ю.М. Эксплуатация и обслуживание электротранспорта на магистральных железных дорогах / Ю.М. Иньков… — Разные… Иньков, Ю.М. Эксплуатация и обслуживание электромобилей на магистральных железных дорогах / Ю.М. Иньков.

Никитко, И. Универсальный справочник сантехника. Монтаж, обслуживание, разработка / И. Никитко. — СПб: Питер, 2017. — 352 c.

Серикова, Г.А. Сантехника в доме. Монтаж, ремонт, обслуживание / Г. А. Серикова. — Москва: Рипол Классик, 2012 г. — 256 c.

Акимова. Монтаж, техническая эксплуатация и обслуживание электрического и электромеханического оборудования : учебник / Акимова Н.А. — М.: Academia, 2018 г. — 208 c.

Иньков, Ю.М. Эксплуатация и ремонт электроподвижного состава магистральных железных дорог / Ю.М. Иньков, В.П. Феоктистов, Н.Г. Шабалин — Вологда: Инфра Инжиниринг, 2011. — 384 c.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий и установок / Ю.Д. Сибикин — Москва: Издательство «Высшая школа», 2008 г. — 462 c.

Полуянович Н.К. Монтаж, наладка, эксплуатация и ремонт электрических систем промышленных предприятий. Учебное пособие / Н.К. Полуянович. — СПб: Лань, 2019 г. — 396 c.

Рудик Ф.Я. Монтаж, эксплуатация и обслуживание оборудования для перерабатывающих предприятий. Университетский учебник / Ф.Я. Рудик и др. — СПб.: ГИОРД, 2008 г. — 352 c.

Проектирование и расчет многоэтажных гражданских зданий и их элементов. Учебники для вузов / П.Ф. Дроздов, М. И. Додонов, Л.Л. Паньшин, Р.Л. Саруханян / П.Ф. Дроздов под ред. — М.: Стройиздат, 1986. — 351 с.

Серебров Б.Ф. Многоэтажные гаражи и автостоянки: учебник. — Новосибирск: НГАХА, 2005. -131с.

Нагрузки и воздействия на здания и сооружения / В.Н. Гордеев, А.И. Лантух-Лященко, В.А. Пашинский, А.В. Перельмутер, С.Ф. Пичугин, под ред. А.В. Перельмутера. — Москва, Издательский дом Ассоциации строительства высших учебных заведений, 2007. — 482 с.

Нанасова, С.М. Строительство малоэтажных жилых зданий. Учебник. — Москва, Издательство АСВ, 2005. — 128 с.

Несущие системы / Хайно Энгель, предисловие Ральфа Рапсона, перевод с немецкого. под редакцией Ральфа Рапсона, перевод с немецкого Л.А. Андреевой. — Москва, АСТ Астриль, 2007. 244 с.

Обследование и испытание зданий и сооружений. Учебник для средней школы / под ред. В.Г. Козачека, Н.В. Нечаева, С.Н. Нотенко и др. И. Римшин. — Москва, Высш. шк., 2004 г. — 447 с.

Н. В. Прядко. Обследование и реконструкция жилых зданий. Учебное пособие. Макеевка. донНАСА, 2006. — 156 с.

Организация строительного производства. Учебное пособие для студентов высших учебных заведений / Болотин С.А., Вихров А.Н. — Москва, Академический издательский центр, 2007 г. — 208 с.

Нойферт П., Нефф Л. Проектирование и строительство. Дома, квартиры, сады. Переведено с немецкого. — Пересмотренное и дополненное третье издание. — Москва, Издательство «Архитектура-С», 2005 — 264 с.

Проектные расчеты для загородных домов. Метод экономии. Нагрузки. Воздействие. Справочник / составитель В. И. Рыженко. в. И. Рыженко. — Москва, Издательство Оникс, 2007 г. — 32 с.

Нойферг Э. Строительное проектирование./ перевод с немецкого. Фельдманн, Ю. М. Кузьмина, под ред. З. И. Эстровой и Е. С. З. И. Эстровой и Е. С. Раева, ред. — Издание 2.-М., Стройиздат, 1991 г. — 392 с.

Саг Ф. Как избежать ошибок при строительстве индивидуального жилья. Перевод с венгерского С. С. Попова / под редакцией Ю. А. Муравьева. — М., Стройиздат, 1987 г. — 192 с.

Еремкин А.И., Королёва Т.И. Тепловые модели зданий. Учебники. — Москва, Издательство АСВ, 2000. — 368 с.

_https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dvojnuyu-rozetku.html

Балабан-Иерменин Ю.В., Липовских В.М., Рубашов А.М. Защита труб гидротермальных сетей от внутренней коррозии. 2-е изд. Переработанный, дополненный (на русском языке) — Москва: Издательство «Новости Теплоснабжения», 2008 г. — 288 с.

Афанасьев, А.А. Реконструкция жилых зданий : учебное пособие для студентов направления «Архитектура» 270100 / А.А. Афанасьев, Е.П. Матвеев. -М., 2008.

Иванов, Ю.В. Реконструкция зданий и сооружений : усиление, восстановление и ремонт : учебное пособие / Ю.В. Иванов. — М. : Издательство Ассоциации «Архитектурный университет», 2013. -312 с.

Кутуков В.Н. Реконструкция зданий: учебник для вузов по специальности «Техническая эксплуатация зданий. оборудование и автоматика». системы» / В.Н. Кутуков. — М. : Высшая школа, 1981. -263 с.

Матвеев Е.П. Реконструкция жилых зданий. В двух частях. Ч. 1. Теория, методы и приемы реконструкции жилых зданий / Матвеев Е.П. — М. : ГУП ТСП, 1999 г. -367 с.

Матвеев Е.П. Реконструкция жилых зданий. В 2 ч. Ч. 2. Индустриальные технологии реконструкции жилых зданий различных периодов / Матвеев Е.П. — М. : ГУП ТСП, 1999 г. -364 с.

Миловидов Н.Н. Реконструкция жилых зданий: учебное пособие для вузов / Н.Н. Миловидов, В.А. Осин, М.С. Шумилов. — М. : Высшая школа, 1980. -240 с.

Носков И.В. Усиление оснований и реконструкция фундаментов : учебный курс / И.В. Носков, Г.И. Швецов. — М. : Абрис, 2012. -134 с.

Реконструкция зданий и сооружений : учебное пособие для строителей / под ред. А.Л. Шагина и др. -М.: Школа высшего образования, 1991 -352 с.

.

Как поставить и подключить двойную розетку в один подрозетник

Важно знать до начала работ

Условия безопасности

Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки

И не подключайте, пока монтажные работы не будет завершены.

Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.

Моменты, которые стоит учитывать

  1. Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
  2. Строго запрещено перекусывать кусачками провода под напряжением.
  3. В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.

Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.

Стандарты установки розеток:

  • не ниже 20 см от пола;
  • на каждые в 6–10 кв. м. комнат жилья делается одна розетка.

Правила монтажа розеток и выключателей

Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо

Для этого стоит принимать во внимание:

  1. Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
  2. Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
  3. При прокладке проводки не стоит укладывать провода, переплетая пучками.

Как выбрать хорошую двойную розетку

При выборе товара следует обращать внимание на следующие критерии:

  • Соответствие размера монтажной коробки стандартным отверстиям в стенах. Желательно поставить двойную розетку в один подрозетник без проведения дополнительных бурильных работ по его расширению или углублению.
  • Степень защиты. Для семьи, где нет детей, достаточно обычных моделей с показателем IP22. Изделия со степенями защиты IP33 и IP43 оснащены шторками, защищающими контакты от брызг и проникновения твердых предметов. Для санузла и кухни лучше брать розетки IP44, которые не боятся брызг и текущих по стене струй воды.
  • Стандарт контактов. Следует останавливаться на F или C. Изделия этого типа приспособлены под все разновидности штекеров, оснащены контактом для подключения заземления.

Создание блока из двух одинарных розеток

В некоторых случаях применение сдвоенных розеток в моноблоке не всегда подходит для удобного пользования вилками, изготовленными по евростандарту. Для нормального включения их требуется обязательно переворачивать, что не всегда удобно и эстетично. В связи с этим, количество точек подключения может быть увеличено путем установки блока, включающего две одинарные розетки, которые нужно сдвоить.

Комплект установки состоит из двух одинаковых розеток и таких же подрозетников, подходящих по размеру. Может использоваться один двойной подрозетник. Кроме того потребуется общая накладная рамка. По этому методу возможно установить не только две, но и три розетки.

Вначале с помощью коронки в стене сверлятся отверстия, предназначенные для установки подрозетников. При отсутствии коронки используется сверло из твердых сплавов, с помощью которого по кругу сверлятся отверстия, а излишки потом удаляются зубилом и молотком.

После того как подрозетники установлены и зафиксированы, необходимо выполнить разделку кабеля. Обычно используется марка ВВГнг сечением 2,5 кв. мм. Перед подключением необходимо обесточить питающий кабель.

В отличие от моноблока, две отдельные розетки Легранд подключаются по-другому. Поскольку ПУЭ запрещает подключение шлейфом заземляющего провода, этот метод будет использован только в отношении фазного и нулевого проводников. Заземление будет подключаться с помощью отдельной линии. С этой целью в распределительной коробке делается нужное количество ответвлений. Места соединений изолируются гильзами, термоусадочными трубками или изолентой.

Далее можно подключать саму двойную розетку. К первому устройству к одной из клемм подключаются два провода фазы. Один идет от питающего кабеля, второй уходит ко второй розетке. Нулевой провод подключается таким же образом, только к другой клемме. В конце отдельными линиями к каждой розетке подключается свой провод заземления, всего два. Затем розетки закрепляются в монтажных коробках, а сверху на них надевается общая накладная рамка.

Если вы хотите создать удобную разводку электросети, не прикладывая к этому больших усилий и не создавая много отверстий в стенах помещения, вам стоит устанавливать двойные розетки в один подрозетник. Такие приспособления выпускаются большинством компаний, занимающихся производством электроустановочных изделий

Покупая двойные розетки, вам стоит обратить внимание на их характеристики. Кроме того, специалисты рекомендуют предварительно ознакомиться с основными плюсами и минусами подобных приспособлений

Разновидности двойных розеток

Прежде чем сделать выбор и купить розетки профессионалы рекомендуют ознакомиться с качественными характеристиками, плюсами и минусами, критериями, важными для производительной эксплуатации аксессуара.

Механическая защита

Бывают открытые и закрытые варианты

В закрытой конструкции элементы подключения надежно защищены, что важно при наличии в доме маленьких детей. Открытые – классический вариант изделия, встречающийся каждый день в доме, офисах и других предприятиях

Стоимость открытого варианта ниже в сравнении с закрытым. Для обеспечения безопасности отверстия открытых двойных розеток закрываются дополнительными элементами (заглушками).

Двойные розетки с заземлением

Двойные розетки с заземлением безопасны в эксплуатации. При пользовании элементом клиенты могут быть уверены в собственной безопасности. Их не ударит током, не травмирует.

Правильно подключенные заземляющие контакты сделают пользование комфортным.

Накладные и встроенные

Накладная двойная розетка и встроенная отличаются между собой размерами и способами монтажа. Встроенный вариант выглядит эстетически привлекательным, сочетается с интерьером помещения, не раздражает. Внешний – проще устанавливается, занимает минимум времени на монтаж.

Герметичность корпуса

Определить герметичность корпуса можно по показателям маркировки. Если на изделии указано IP-45 или IP-55 корпус имеет отличные параметры прочности, защищен от попадания влаги, пыли и грязи. Чем больше цифровой показатель, тем надежнее и прочнее накладная двойная розетка.

Дополнительный функционал

Современные аксессуары могут содержать элементы программирования: таймеры, подсветки, датчики на подключение/отключение и другие.

Отдав предпочтение инновационным вариантам стоимость изделия может быть на несколько порядков выше.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

  • фаза — красный, коричневый либо белый;
  • ноль — голубой, синий -либо черный;
  • заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

  • крестовую и плоскую отвертки;;
  • нож или скальпель для зачистки изоляции;
  • изоленту;
  • плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке

Потому важно выключить все автоматы

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого.

На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его

Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

  1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
  2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
  3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Выбор правильного способа

Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке. Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.

Как подключить двойную (сдвоенную) розетку

К вашему вниманию подробная пошаговая фото инструкция – как подключить двойную (сдвоенную) розетку.

Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов – фазу, рабочий ноль и землю (защитный ноль).

Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности

Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки)

Подключение двойной розетки рассмотрим на примере механизмов Schneider Electric модели Sedna.

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты , как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.

3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике , чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.

4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки , расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль – землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.

5. Установив по уровню механизм двойной розетки- закрепляем его в подрозетнике, при помощи крепежных винтов расположенных по бокам (см. рисунок ниже).

6. Последний шаг — это установка лицевой панели. Прикладываем ее к уже закрепленному в стене механизму и затягиваем крепежные винты. Будьте внимательны, не перетяните их, поскольку лицевая панель может разрушиться.

7. Включаем все автоматы в электо щитке и тестируем работу двойной розетки . Установка завершена.

Краткий обзор характеристик и цен


Legrand Valena На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.

Наиболее популярные изделия:

Ассортимент продукции состоит из механизмов с белыми и цветными крышками.

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

  1. разметки;
  2. высверливания углубления под подрозетник;
  3. установка прибора;
  4. сборка.

Разметка стен

Внимание Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение

перенести

Высверливание отверстия

Углубление делается так:

  1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
  2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
  3. При установке в листе гипсокартона используется соответствующая насадка.
  4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

2

Фиксация подрозетника в бетонной стене

  1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
  2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

Важно Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки

  • Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
  • Если другой тип смеси, то высыхание будет более длительным.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки

  1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
  2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
  3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Как заменить двухстенную розетку

Более 1 миллиона запасных частей

Более 500 брендов

Более 800 видеороликов по ремонту бытовой техники

Более 358 000 отзывов Trustpilot

  • Дом
  • Консультационный центр
  • Домашняя электрика и освещение
  • Как заменить двойную розетку

Когда вам нужно заменить переднюю панель на двойной розетке, это нужно сделать правильно, и, к счастью, вы попали в нужное место.

В этом руководстве мы расскажем вам о шагах, необходимых для замены лицевой панели розетки. Некоторым может показаться, что замена передней панели штепсельной розетки — сложная задача… но это не так.

Следуя этому руководству, вы будете счастливы, узнав, что можете заменить лицевую панель на двойной розетке.

  Что вам понадобится:

  • Двойная розетка
  • Отвертка
  • Мультиметр
  • Вставной тестер розеток

  Шаг 1. Рекомендации по безопасности

Безопасность превыше всего: все работы с электрическими цепями должны выполняться компетентными лицами и в соответствии со всеми правилами. Если у вас есть какие-либо сомнения, перед выполнением любых работ обратитесь к квалифицированному электрику.

Вы можете использовать:

Если он у вас есть, используйте тестер розеток, чтобы определить, поступает ли электричество на вилку, и даже подтвердить, что оригинальная розетка не неисправна.

Подключив его и включив розетку, если есть электричество, то загорятся все три лампочки, если нет, то лампочки не загорятся.

  Шаг 2. Снятие лицевой панели старого разъема

Для начала отключите питание от основного блока предохранителей — когда электричество в блоке предохранителей отключено, вы можете начать отвинчивать винты, удерживающие лицевую панель на месте. После того, как они будут удалены, вы можете отодвинуть розетку от стены, и это обнажит все провода.

Вы заметите, что у вас есть коричневый провод (под напряжением), синий провод (нейтральный) и желто-зеленый провод (земля).

  Шаг 3. Использование мультиметра

Прежде чем вы начнете отсоединять провода, дважды проверьте клеммы с помощью мультиметра — если вы включите тестер на самый высокий уровень переменного напряжения при проверке клемм с помощью щупов, показания не должны измениться.

  Шаг 4. Отключение старой розетки

Как только вы убедитесь, что напряжение отсутствует, вы можете приступить к удалению проводов, открутив винты, удерживающие их на месте.

Ослабив провода, вы можете снять старую лицевую панель.

  Шаг 5. Установка новой лицевой панели гнезда

Теперь вы можете приступить к установке новой лицевой панели гнезда. Теперь вы можете взять лицевую панель и, указав правильное место для проводов, приступить к ее подключению.

Установив провода, слегка потяните их, чтобы убедиться, что они затянуты и закреплены. Когда вы будете довольны, теперь вы можете прикрепить лицевую панель к адаптеру, а после завершения вы можете снова включить предохранители.

Чтобы проверить, правильно ли работает питание, опять же, если оно у вас есть, с помощью тестера подключаемых разъемов подтвердите, что задание выполнено. Для получения дополнительных полезных советов по рукоделию не забудьте ознакомиться с другими нашими статьями в нашем консультационном центре.

Распечатать эту статью

Двойная розетка для скрытого монтажа: ретро и оранжевый дизайн

Для дома Оранжевые розетки, выключатели и кнопки оранжевая двойная розетка скрытого монтажа

переключатель.041.o.001-w

€40,50

Икс

Получить уведомление, если этот товар
появится на складе

переключатель.041.o.001-w белая розетка — тип E €40,50
переключатель. 041.о.001-бчерный выход — тип E €40,50
переключатель.041.o.001-w.F белая розетка — тип F €40,50
переключатель. 041.о.001-б.Ф черный патрубок — тип F €40,50
— +

отправлено в течение 1-2 дня

ЗАНГРА ГОВОРИТ ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Какую розетку выбрать? Установка красивой розетки просто необходима, если вы хотите, чтобы ваш интерьер был стильным. Компания Zangra разработала серию настенных розеток в минималистичном и элегантном стиле. Коллекция zangra Outlet вдохновлена ​​лучшим дизайном и изготовлена ​​из материалов высочайшего качества. Они доступны в нескольких цветах. Благодаря этой коллекции все взгляды будут прикованы к розеткам вашего дома. Они разработаны в Бельгии и производятся в Европе.


Что такое розетка типа E? Эта розетка относится к розетке типа E. Эта система используется в Бельгии, Франции и Польше. Розетки типа E совместимы с вилками типов C, E и F. Поэтому вилки типа F, распространенные в Германии и Нидерландах, совместимы. В мире существует 15 различных систем для домашнего применения. Если вы хотите узнать, какой стандартный тип используется в вашей стране, ознакомьтесь с здесь .

Что такое розетка типа F? Эта розетка относится к розетке типа F. Эта система используется в Нидерландах, Германии, Австрии, Швеции, Норвегии, Финляндии, Португалии, Испании, Турции и Восточной Европе, а также в некоторых странах Африки, Азии и Южной Африки.
Наиболее распространенными розетками в Европе являются розетки типа F, также называемые Schuko (от немецкого Schutzkontakt ). Розетки типа F аналогичны розеткам типа C, но с двумя металлическими зажимами сверху и снизу для заземления прибора. Мы также назвали это заземлением или заземлением. Этот вид розетки имеет круглую форму с двумя вырезами слева и справа.
В мире существует 15 различных систем для домашнего применения. Если вы хотите узнать, какой стандартный тип используется в вашей стране, ознакомьтесь с здесь .

Какие вилки совместимы с розетками типа F? Розетки типа F совместимы с вилками типов E, C и F. Поэтому вилки типов E, C и F подходят для розеток типа F.

Внутренняя часть электрической розетки доступна в белом или черном цвете.

Как установить розетку для скрытого монтажа? Когда розетка называется «утопленной», это означает, что вы должны вставить ее в стену через монтажную коробку для скрытого монтажа.

Related Post
