Как пользоваться мультиметром: значения символов, функции, измерения

Что значат эти странные символы на передней панели мультиметра?

Многие пользователи не понимают большую часть символов, указанных на лицевой стороне мультиметра, другие сталкиваются с отсутствием знаний, используя лишь малую часть его потенциала. Мы сделали таблицу с основными обозначениями, которые вы можете встретить на современном измерительном приборе. Ее можно распечатать и держать под рукой.

Как пользоваться ? Отдельно скажем о том, что не вошло в таблицу.

1. Температура — в Цельсиях и Фаренгейтах (°С, °F). В комплектации должна идти термопара.

2. Включение/выключение. Большинство из них включается с помощью поворотного переключателя. В некоторых моделях есть отдельная кнопка ON/OFF. Не стоит забывать о функции авто отключения: если вы не используете инструмент в течение определенного промежутка времени, он выключается автоматически.

3. Min/Max — фиксация минимальных и максимальных значений. Есть более продвинутая функция Peak Min/Max — захватывает прерывистые или переходные значения.

4. Кнопка HOLD (удержание данных), нажав на нее, вы зафиксируете последние показания на экране устройства. AutoHOLD — захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра. Автоматически обновляется с новым стабильным показанием.

5. Кнопка регулировки яркости — переключает подсветку дисплея.

6. (i) info: отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.

7. Режим LoZ (используется импеданс с малым входным напряжением) для уменьшения помех при проверке целостности цепи.

8. RANGE — выбор диапазона измерений: переключается в ручной режим и циклически проходит через все диапазоны.

9. Разъемы для проверки транзисторов. Дорогостоящие модели такого разъема лишены. Вместо него в комплекте идет отдельный переходник.

10. True RMS — измерение среднеквадратических показаний. Данная функция поможет более точно узнать силу тока и напряжения, также присутствует в продвтнутых разновидностях токовых клещей, при отклонениях — синусоида.

11. Подключение к ПК, порт RS-232 — вывод всех показаний на компьютер, возможность создавать графики. Важно! Задумайтесь о приобретении USB переходника, так как далеко не во всех компьютерах остались данные разъемы.

12. У всех разновидностией разъемы для подключения щупов подписаны. Некоторые тестері предупреждают оператора о неправильном подключении звуковым или световым сигналом. Будьте внимательны! При неправильно подключении щупов может сгореть как предохранитель, так и сам прибор.

13. С помощью светового или звуковой сигнала бесконтактный индикатор напряжения поможет найти скрытую проводку.

Приобретая бюджетную модель, будьте готовы к покупке новых щупов, ведь китайский производитель на них всегда экономит. Защитный кожух убережет цифровой тестер от физических и механических повреждений. Внимательно подходите к дапазону величин измерений: всегда лучше брать с запасом.

Классификация мультиметров

Мультиметр настолько полезный инструмент, что любой человек, связанный с электромонтажными или какими-либо другими подобными работами, должен непременно его иметь. Он за секунды определит есть ли в сети напряжение, какой ток потребляется бытовым прибором, а также определит целостна ли цепь или в ней есть разрывы, и это еще не все его функции.

Существует два вида мультиметров: аналоговые и цифровые.

Аналоговые имеют шкалу и стрелку и появились намного раньше цифровых моделей. Поскольку стрелка не стоит на одном месте, а немного колеблется, то однозначно прибор будет выдавать некую погрешность. Положительным моментов в использовании таких приборов является то, что есть возможность отследить происходящие изменения по движущейся стрелке.

Цифровые мультиметры являются более современными и стали настолько популярнее аналоговых, что практически выжили их с рынка. У него не завышена стоимость, однако преимущества налицо: простота в обращении, удобство использования, минимум погрешности, больший функционал, а показатели выводятся на экран в цифровом выражении.

Принцип работы обоих видов не отличается.

Некоторые модели мультиметров работают автоматически. Для них нужно определить какой вид измерения нужно провести, а он сам поставит границы.

Еще одна разновидность мультиметров – те, которые возможно подсоединить к компьютеру, чтобы полученные при замерах данные можно было отправлять и корректировать.

Чтобы выбрать мультиметр для дома не нужно покупать самый дорогой и навороченный вариант. Средний по цене будет выдавать довольно точный результат замеров, например, серия DT и прочие. Чем больше последняя цифра, тем новее модель.

Профессионалы конечно же могут рассмотреть для себя другие варианты. Существуют специальные мультиметры, которые оснащены водонепроницаемым корпусом. Более того, можно рассмотреть варианты, на которых имеется защита от вибрации, либо каких-либо механических повреждений. Современные устройства имеют возможность записи данных и нанесения их на графики, а также передачи данных через смартфоны или планшеты. Они, несомненно, имеют стоимость выше, чем упрощенные, но для людей, нуждающихся в профессиональном оборудовании, будут незаменимы.

Конструкция и маркировка мультиметров

По конструкции мультиметры могут быть стационарными и переносными (носимыми).

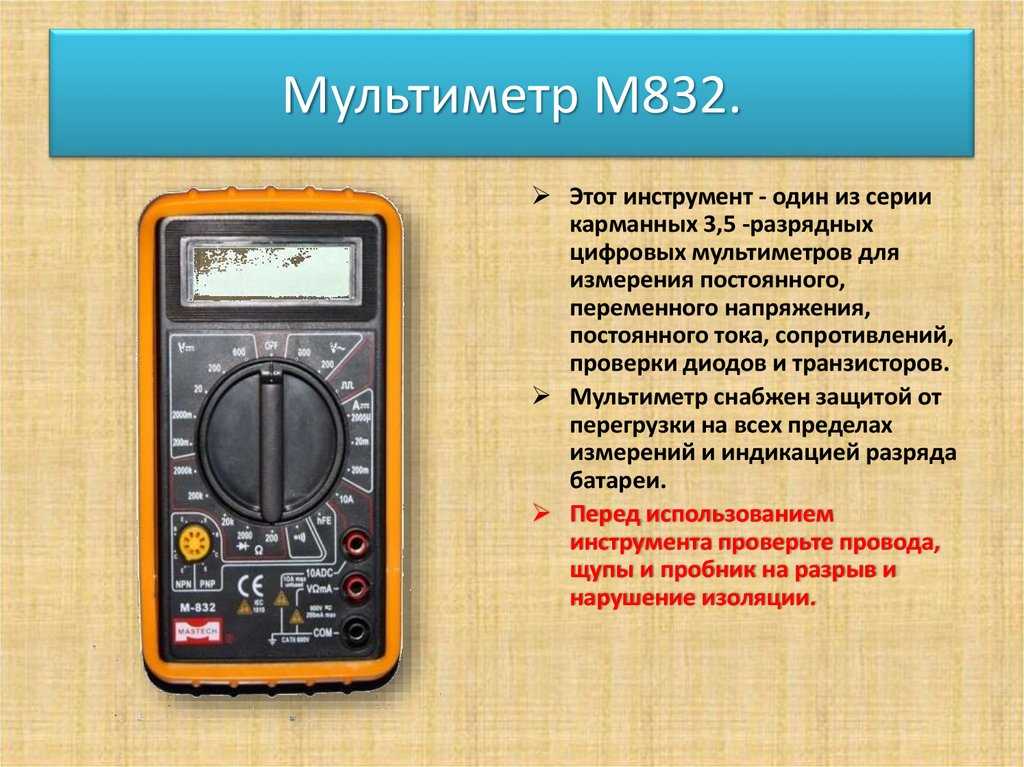

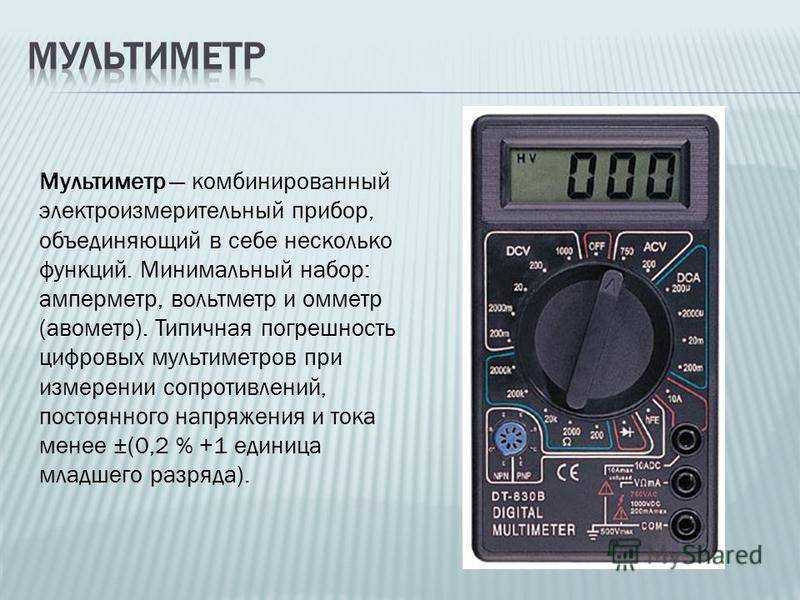

На картинках представлены образцы.
Стационарные модели подключены к сети постоянного или переменного тока, они используются в лабораториях, в сервисных центрах, а переносные имеют встроенный источник питания. При использовании мультиметров создаются целые измерительные комплексы, где мутиметр исполняет не только функции мультиметра, но и присутствует огромный дополнительный функционал с возможностью записи полученных показателей и их качествененой обработки.

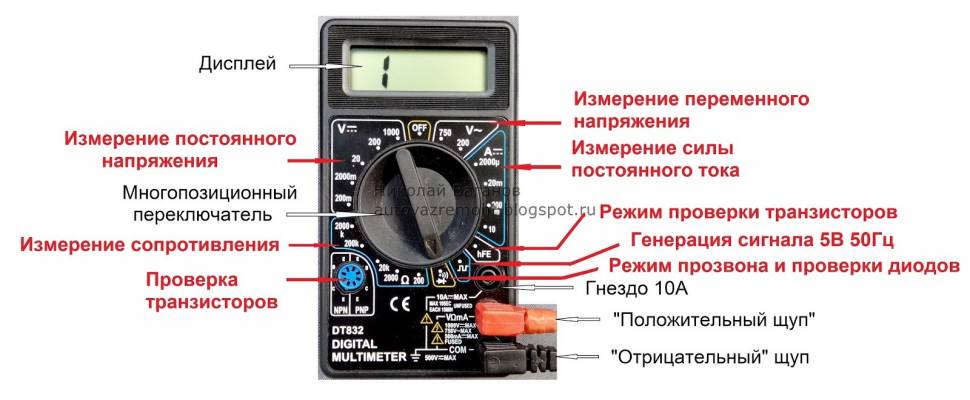

Стандарнтый прибор состоит из следующих элементов:

1. Экран
2. Переключатель
3. Гнезда для измерительных щупов
4. Источник питания
5. Кнопка включения/выключения
6. Разъемы
7. Обозначения

Шкала обозначений играет основную роль, так как при неверно вытавленных параметрах могут произойти сбои, вплоть до отгорания предохранителей или выхода из строя целого прибора, либо просто замеры будут с большими погрешностями.

Шкала выглядит как окружность, разбитая на части, где на каждый сектор распределен свой параметр, между собой сектора разделены линиями. В комплекте имеются щупы, которые подключаются в гнезда на корпусе.

Пробежимся поверхностно по наименованиям и предназначениям гнезд:

• «СОМ» предназначено для черного щупа, при замере полярных детелей это важно.
• «10А» предназначено, чтобы замерить силу тока в 10А. Можно замерять и больше, но нужно следить за тем, чтобы не сжечь прибор. Если вдруг возле гнезда загорелась надпись «unfused», значит отсутсвует предохранитель. Мультиметр во время замеров подключать нужно последовательно.
• «MACX» предназначено для щупа при измерении токов до 0,2А.
• «VΩCX+» для подключения красного провода, служит для любых измерений, таких как проверка напряжения, сопротивления и т.д., кроме силы тока.
• «MAX 750» и красный треугольник говорят о пределе измерения напряжения, это число может быть другим.

Если пределы для измерения не известны, то нужно ставить на макисмальный показатель шкалы. К металлической части щупа прикасаться ни в коем случае нельзч, как минимум замеры будут с погрешностями, как максимум – поражения током не избежать.

Рассмотрим обозначения на мультиметре по секторам:

• «ACV» — изменение переменного напряжения
• «DCV» — постоянное напряжение
• «DCA» — постоянная сила тока
• «ACA» — переменный ток
• Значок «Ω» обозначает сопротивление

Также есть значки, обозначающие режим проверки диодов, звуковой сигнал, частоту, емкость и т.

д.

Основные возможности мультиметров

В этом разделе ознакомимся с тем как пользоваться мультиметром, с какой стороны к нему подойти и как вообще его включать.

Включение и выключение производится путем нажатия кнопки на передней панели, она обычно бывает красного цвета и подписала следующими буквами: «ВКЛ/ВЫКЛ» или «ON/OFF». Обязательно перед работой нужно проверить батареи, они должны показывать нужное напряжение.

После того, как прибор включен, нужно поставить ручку на нужный параметр – температура, сила тока, напряжение или прозвон. После этого устанавливаем максимальное значение. Если это будет сделано неверно, то при измерении напряжения появится значение 1, что в данном случае означает бесконечность. Если это не цифровой мультиметр, а стрелочный, то стрелка упрется в максимум. Если всё сделано по правилам, то после выставления максимального значения измеряемого параметра нужно щупами коснуться объекта.

Здесь нужно обратить внимание на правильность выбранного сегмента, в том случае, если значение ниже значения сегмента, который идет следом, тогда нужно ручку переключить на меньшее значение. При работе с аналоговым прибором все подобно указанному описанию, но в этом случае стрелка прибора будет реагировать почти незаметно.

Затем нужно снять показания, зафиксировать их, выключить прибор и извлечь щупы.

Для того, чтобы узнать, как измерить напряжение мультиметром или тестером распишем небольшой алгоритм, который пригодится и начинающим пользователям, и людям, которые уже немного знакомы с прибором.

Для начала нужно:

1. Установить предел измерений
2. Выбрать максимум от значения, указанного на источнике питания, это нужно для получение более точного значения
3. Подключаем тестер к источнику параллельно участку, где замеряем напряжение. В разъем «минуса» устанавливаем черный щуп и «минус» подводим к источнику. В разъем «VΩmA» красный щуп одним концом, другим – к «плюсу» аккумулятора.
4. После проведенных манипуляций на экране должны появиться цифры, показывающие напряжение источника питания.

Многие зачастую путают тестер с мультиметром, разница между ними заключается в том, что мультиметр более многофункциональный, с его помощью можно измерять множество параметров, а работа с тестером – это более простая процедура. Но если работа по пользованию мультиметром будет освоена, то эти навыки научат и как правильно пользоваться тестером. И хотя у него есть свои преимущества, основная его работа – измерять напряжение. В случае если на нем есть фазы, то прибор дополнительно может проверить цепь на ее целостность.

Для измерения переменного напряжения все происходит аналогично. Сначала выбирается тип, переключателем выставялются показатели, щупы размещаются в отверстиях гнезд, затем в сеть. Порядок подключения можно не соблюдать, поскольку «плюс» и «минус» здесь перепутать невозможно.

Кроме того, мультиметром можно измерять силу тока. Для этого красный щуп нужно установить в соответсвующее гнездо для измерения силы тока, значение зависит от предполагаемой величины, но сначала лучше использовать наибольшие значения, а затем переходить на меньшие, чтобы не испортитть прибор.

Следующая функция, доступная для этого чудо-прибора – это проверка диода. На шкале имеется такое изображение для цепей не больше 50 Ом. Исправный диод может прозваниваться только в одну сторону, неисправный – в две. Поэтому, когда при проверке в одном напрвлении появится значение, а в другом сработает зуммер, значит диод исправный.

Несколькими способами можно проверить емкость конденсатора. Один из которых – это тестирование с использованием стрелочного прибора: если есть пробой, то стрелка будет отклоняться и сразу возвращаться назад. Основной же способ заключается в том, чтобы соединить правильно «плюсы» и «минусы» мультиметра и полярного конденсатора. Если это правило применить неверно, то электролит вскипит с пробоем диэлектрика и произойдет взрыв. В данном случае роль диэлектрика играет бумага, а поскольку верх детали ослаблен, то взрыва как такового нет, а происходит лишь разрыв верха.

Если емкость конденсатора больше 0,25 мкФ, то для их проверки сначала разряжают элемент, переключают прибор на режим омметра, а затем щупами касаются ножек, учитывая полярность. Конденсатор заряжается в течение нескольких секунд, а затем происходит короткое замыкание на отметке 0.

При единице – обрыв. Эти конденсаторы неисправны, их можно выбросить, в случае если единица появилась не сразу, то конденсатор в рабочем состоянии.

Если подключить термощуп (а такая возможность у прибора есть), то можно измерить температуру, рабочий диапазон составляет от 20 до 1000 градусов.

Режим прозвонки на мультиметре – очень востребованная функция. Название произошло от того, что при проверке появляется звук зуммера. Для этого переключатель ставим в режим прозвона и щупами проводим проверку цепи. Если появился звук, значит все в порядке и переходим на другой участок. Такой режим очень удобен при замерах пучков проводов, когда цель заключается в том, чтобы найти один неисправный провод.

Популярные модели мультиметров

Одним из самых популярных мультиметров, подходящих для дома – UNI-T UT890, он уже несколько лет занимает лидирующее положение на рынке. Любой домашний мастер будет счастлив иметь этот прибор.

• Достоинства: доступная цена, режим памяти, режим «прозвон».

Недалеко ушел от него прибор этой же марки Uni-T UT136, он продается и в магазинах, и в интернет-магазинах. Диапазон измерений может быть и ручной, и автоматический. Единственный его недостаток заключается в том, что качество работы понижается при низкой температуре.

• Достоинства: компактность, многофункциональность.

На почетном месте мультиметр UNI-T UT33D, он довольно прост, но очень компактный и свою работу знает, помещается в карман и мало весит. Имеется защита от перегрузки, безопасен. Чувствительность высокая, а погрешность минимальная. Подойдет как для новичка, так и для специалиста. Из недостатков – ограниченное число функций.

Ну и еще несколько моделей, достойных быть в числе лучших бренда UNI-T UT70A, UT55, UT139C, UT71E

Опубликовано: 2017-06-19 Обновлено: 2021-10-18

Автор: Магазин Electronoff

Как пользоваться индикаторной отверткой и мультиметром для определения фазы и ноля?

Во время проведения электромонтажных работ, например, при подключении розеток и выключателей, приборов освещения и прочего, требуется определить фазу и ноль. Одним из самых популярных и удобных способов для определения фазы и ноля является использование индикаторной отвертки. И не зря ее называют главным инструментом электрика.

На первый взгляд это обычная отвертка. Однако, это далеко не так.





Итак, как определить фазу и ноль индикаторной отверткой?

• Перед тем, как начать работу с индикаторной отверткой, нужно отключить автомат, который питает данную линию электропроводки.
• Зачистите концы необходимых Вам проводов (около 1,5 см изолирующего материала).
• Разведите провода в разные стороны. Это нужно для того, чтобы не произошло короткое замыкание, когда Вы включите автомат.
• Включите автомат. Зажмите отвертку между двумя пальцами (средним и большим), не дотрагиваясь до оголенной части жала инструмента. Указательный палец должен находиться на металлическом наконечнике с противоположной стороны отвертки.
• С помощью плоского конца индикатора проводится определение фазы или ноля. Поочередно подведите отвертку к зачищенным концам проводов.
• При касании прибором фазы светодиод на индикаторной отвертке загорится.

Принцип работы на примере определения фазы в розетке.

Шаг первый.

Шаг второй.



Сейчас мы рассмотрели принцип работы отвертки с интегрированной лампой. Она  наиболее популярна и доступна каждому, благодаря своей невысокой стоимости.



Также в настоящее время есть более модернизированные модели индикаторной отвертки.



Индикаторная отвертка со встроенной батарейкой.



Это уже улучшенная модель вышеописанной индикаторной отвертки. Она не только может определять фазу и ноль, а еще и найти обрыв в цепи, выявить минус и плюс в машине.



Тестер с ЖК-экраном и электронным блоком.

Такой тестер используется для определения текущего напряжения в диапазоне от 12 В до 220 В. Отметим, что погрешность измерения такого прибора велика, но в ряде случаев приблизительная оценка величины напряжения может быть очень полезна. Некоторые модели также могут помочь найти проводку, скрытую за нетолстым слоем штукатурки.



Как пользоваться мультиметром для определения фазы и ноля?



Мультиметр  –  это комбинированный прибор для электрических измерений, в котором есть достаточно большое количество функций: омметр, амперметр, вольтметр.





Использование мультиметра позволяет не только определять фазу и ноль, но также измерить на участке электрической  цепи ток, напряжение, сопротивление, найти поврежденный участок цепи.

Прибор имеет дисплей, а также переключатель. Вокруг переключателя находятся восемь секторов.

На нем имеются два сектора, значения которых важно знать:

• ACV – для переменного напряжения.
• DCV – для постоянного напряжения.



В комплекте с мультиметром Вы обнаружите два измерительных щупа  –  черный и красный.  Черный щуп необходимо подключить в нижнее гнездо с маркировкой «COM», а вот красный, в зависимости от замеров, вставить нужно в среднее или верхнее гнездо.

Самое главное и достаточно важное отличие работы индикаторной отвертки от мультиметра в том, что найти фазу с помощью отвертки легко, а вот уже различить землю или ноль не представляется возможным.

Для начала работы с мультиметром нужно произвести все те же действия, что и с индикаторной отверткой.

• Отключите напряжение электрической сети. Зачистите концы необходимых Вам проводов. Разведите провода в разные стороны и только тогда включите автомат.
• На приборе выберите измерительный предел ПЕРЕМЕННОГО напряжения (ACV) выше 220 В. Как правило, это отметка 750 В.
• Как Вы уже читали выше, на приборе имеется три гнезда. Красный необходимо вставить в гнездо для измерения напряжения. Оно обозначено латинской буквой «V».
• С помощью красного щупа коснитесь  зачищенных проводов.  Если Вы видите небольшое значение напряжения на экране (до 20 В), значит, Вы нашли фазный провод.

В случае отсутствия показаний на экране при касании щупом можно понять, что это ноль.



Как определить землю с помощью мультиметра?



• Для этого необходимо зачистить небольшой кусочек площади на батарее или трубе.
• Черный щуп вставляем в гнездо «СOM», а красный –  в гнездо «V».
• Устанавливаем прибор в режим «АСV», значение должно быть выставлено на 200В.
• Одним щупом необходимо дотронуться до зачищенного Вами ранее места, а вторым коснуться проводника.
• Если на экране появилось значение в диапазоне 150-220 В, значит, это фазный провод.
• Если же Вы увидели 5-10 В, Вы нашли нулевой провод.
• А если на экране не появились никакие значения, этот проводник является землей.



Как проверить правильность своих измерений?

Оставьте на каждом из трех проводов цветовую маркировку для Вашего удобства. Отметьте для себя, какой у Вас, каким проводом является.

Прикоснитесь  одновременно двумя щупами к фазному и нулевому проводам. На экране в этот момент должно появиться значение 220 В. А вот фазный провод и земля вместе покажут меньшее показание (от 1 до 10 В).

Пример использования мультиметра для определения фазы в розетке.

Вставляем черный и красный щупы в розетку.



Смотрим на полученное значение на дисплее. Обратите внимание на то, как выставлены значения на нашем мультиметре.



Также стоит помнить важные правила по использованию мультиметра, а именно:

1. Нельзя пользоваться мультиметром во влажной среде!
2. Нельзя использовать мультиметр с поврежденными щупами!
3. Когда Вы проводите замеры, нельзя переставлять уже выставленные на мультиметре значения!



Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: «сайт 220.ru».

Электрический тестер

– как его использовать

Работа с электричеством может быть пугающей и пугающей, если у вас нет опыта работы с электричеством. Бывают случаи, когда у вас возникают проблемы с электричеством в розетке или светильнике, и вам необходимо проверить наличие электрического тока. Хотя использование электрического тестера может показаться сложным, на самом деле это довольно просто. В этой статье я собираюсь объяснить, как использовать электрический тестер, а также когда нужно его использовать. Если вы ничего не знаете об электрических тестерах или вам просто нужно быстро напомнить о том, как они работают, вы попали в нужное место.

Как работает бесконтактный тестер напряжения

Умение пользоваться измерителем напряжения — отличный навык, который нужно иметь в своем арсенале. Бесконтактные тестеры напряжения являются самыми простыми из всех тестеров напряжения, а также самыми дешевыми. По сути, бесконтактный тестер напряжения работает, предупреждая вас с помощью звуковых сигналов и сигнальных ламп о том, подключен ли к электрическому компоненту источник питания или нет. Розетки, светильники, электрические провода и выключатели света — все это можно проверить с помощью бесконтактного тестера напряжения.

Давайте посмотрим, как проверить каждый из этих отдельных компонентов с помощью бесконтактного тестера электрического тока или напряжения.

Проверка выключателя света

Чтобы проверить выключатель света с помощью бесконтактного электрического тестера, выполните следующие простые действия.

Несколько раз поверните выключатели, чтобы убедиться, что индикаторы не горят, а питание отключено.

Если вы еще этого не сделали, отключите питание на главном распределительном щите, переведя автоматический выключатель, управляющий выключателем освещения, в положение OFF.

Снимите накладку с соответствующего выключателя освещения.

Внизу и вверху каждого выключателя есть клемма или винт. Приложите переднюю часть электрического тестера к каждой из этих клемм, чтобы убедиться, что они не находятся под напряжением. Если вы не слышите звукового или чирикающего звука, исходящего от тестера, значит, питание отключено.

Отсоедините выключатели света и отодвиньте их от стены, чтобы у вас было место для проверки отдельных проводов в электрической коробке. Приложите тестер к каждому проводу, убедившись, что ни один из них не находится под напряжением.

Обязательно проверьте каждый переключатель на распределительной коробке, если их несколько.

Вот и все, как использовать бесконтактный тестер на выключателе света. Если ни один из переключателей или проводов не горячий, значит, вы успешно отключили питание. Если, однако, тестер подает звуковой сигнал или загорается, когда вы прижимаете его к одному из проводов или клемм, на переключатели по-прежнему подается питание.

Проверка розетки

Использовать ваш бесконтактный тестер в качестве тестера электрической розетки даже проще, чем использовать его для проверки выключателя света. Выполните следующие действия, чтобы безопасно и эффективно определить, есть ли питание в розетке.

Вставьте передний конец тестера электрической розетки в отверстия розетки на розетке.

Если вы еще этого не сделали, убедитесь, что питание в розетке на главной панели отключено.

Убедившись, что розетки не работают, можно отвинтить настенную пластину и снять ее.

Отсоедините розетку от стены и проверьте отдельные провода в розетке. Проводов может быть только два, а может быть и полдюжины.

Поскольку к вашей розетке может быть подключено много разных проводов, есть вероятность, что один из них может быть под напряжением. Обязательно проверьте каждый провод по отдельности, чтобы убедиться, что они все мертвы.

Ограничения

Несмотря на то, что бесконтактные тестеры напряжения отлично подходят для основных электрических испытаний, они не могут сделать слишком много. Если вы действительно хотите углубиться в диагностику проблем с электричеством, вам понадобится что-то более мощное. Бесконтактный тестер скажет вам, есть ли у чего-то питание или нет, но другие инструменты, такие как мультиметры, расскажут вам, сколько энергии у чего-то есть, а также откуда поступает питание. Использование этих инструментов является более сложным и сложным, поэтому вам может потребоваться помощь профессионального электрика, такого как мистер Электрик.

Как использовать мультиметр для проверки розетки

Использовать мультиметр для проверки розетки сложнее, чем простой бесконтактный тестер напряжения. Если вы думаете, что готовы к этой задаче, вот что вам нужно знать.

Держите оба щупа мультиметра в одной руке, чтобы предотвратить поражение электрическим током. Если в щитовом шкафу отключено питание, то поражения электрическим током быть не должно, но лучше перестраховаться, чем потом сожалеть.

Настройте мультиметр на функцию переменного тока или переменного тока.

Вставьте ЧЕРНЫЙ провод мультиметра в разъем COM. Вставьте КРАСНЫЙ провод мультиметра в другой разъем.

Одной рукой вставьте один из зондов в каждое вертикальное отверстие на выпускном отверстии. Вы должны получить показания мультиметра от 100 до 120.

Чтобы обеспечить правильное заземление розетки, оставьте один из проводов в вертикальном отверстии на розетке. Возьмите другой провод и вставьте его в круглое отверстие. Если показания такие же, как и раньше, значит, ваша розетка заземлена правильно.

Повторите процесс с противоположными щупами на выходе, чтобы убедиться, что проводка не перепутана.

Свяжитесь с профессионалами.

Решение проблем с электричеством в вашем доме может быть пугающим для многих людей, но при правильном руководстве и инструментах есть некоторые проблемы, которые вы можете решить самостоятельно. Чтобы получить дополнительную информацию об использовании мультиметра или помощь в решении более серьезной проблемы с электричеством, позвоните в компанию Mr. Electric вашим местным специалистам по электротехнике. У нас есть знания и опыт, чтобы решить любые проблемы с электричеством, с которыми вы столкнетесь. Позвоните нам сегодня по телефону (844) 866-1367 или запишитесь на прием онлайн.

Как пользоваться тестером напряжения

Вы готовитесь к электромонтажным работам? Даже такая простая вещь, как замена термостата, приводит к контакту с потенциально горячими проводами, что может привести к поражению электрическим током.

Это также может вас заинтересовать: Сколько стоит ремонт электрооборудования? Полное руководство

Тестер напряжения позволяет проверить, находится ли провод под напряжением до того, как вы прикоснетесь к нему, обеспечивая вашу безопасность во время работы. Вот когда и как его использовать.

Как проверить, находится ли провод под напряжением?

Если вы что-то делаете с проводкой, вам нужно знать, находится ли провод под напряжением. Провод под напряжением может привести к поражению электрическим током, что может привести к серьезной травме или смерти.

Самый простой и безопасный способ узнать, находится ли провод под напряжением, — это использовать тестер напряжения. Существует множество различных типов тестеров напряжения с различными функциями и преимуществами. Независимо от того, какой тип вы получите, тестер напряжения скажет вам, есть ли электрический ток, протекающий по проводу в данный момент.

Нужен ли мне тестер напряжения или мультиметр?

Тестер напряжения просто сообщает вам, есть ли ток в проводе. Это самый простой инструмент, и его обычно достаточно для домовладельцев, занимающихся простыми проектами. С другой стороны, мультиметр проверяет множество вещей, включая напряжение, силу тока и сопротивление. Он имеет ручку, которая позволяет переключаться между различными измерениями. Он также имеет два щупа, подключенных к красному и черному проводу. Мультиметры часто используются профессионалами, но домашние мастера, выполняющие промежуточные и продвинутые проекты, также могут извлечь выгоду из его использования.

Используйте тестер напряжения, если вам нужно только знать, находится ли провод под напряжением. Если вам нужна дополнительная информация, полезно научиться пользоваться мультиметром. Они могут быть особенно полезны, если вы работаете над старым домом. Например, мультиметр может определить, подключен ли заземляющий провод к земле внутри системы.

Как использовать бесконтактный тестер напряжения?

Бесконтактный тестер напряжения — это безопасный способ проверки розетки, поскольку вам не нужно прикасаться к проводам. Это инструмент с батарейным питанием, и его единственная цель — сообщить вам, есть ли еще питание на проводе. Это небольшая ручка или инструмент, похожий на палочку, с маленьким наконечником, который торчит на одном конце. Это та часть, которую вы используете для проверки проводов. Вы можете использовать его для проверки электрических розеток, выключателей света, розеток, автоматических выключателей и другой электропроводки.

Перед использованием бесконтактного индикатора напряжения убедитесь, что питание отключено на электрическом щите. Вставьте тестер напряжения в розетку. Если в розетке все еще есть питание, вы увидите, как индикатор загорится, и услышите щебетание или жужжание.

Если вы проверяете провод, а не розетку, просто прикоснитесь наконечником тестера к проверяемому проводу. Вы можете использовать этот метод внутри розетки или на проводах внутри выключателей. Просто снимите крышку и прикоснитесь тестером напряжения к проводам.

Для светильника: выньте лампочку после отключения питания. Прижмите наконечник тестера напряжения к нижней части розетки при включенном выключателе освещения. Если тестер показывает, что питание отсутствует, извлеките приспособление из электрической коробки и прикоснитесь тестером к проводам внутри коробки.

Другие статьи по теме:

• Розетка для меня: сколько стоит установка или замена электрических розеток?
• Сколько стоит замена электрической панели и розеток заземления на GCFI?
• Сколько стоит замена электрической панели?
• Как заменить электрическую розетку: пошаговое руководство
• Найм для проводки? 5 советов по поиску надежного электрика

Как проверить розетку с помощью тестера напряжения?

Бесконтактный тестер напряжения — самый простой способ проверить электрическую розетку.
