способы крепления, подключение к выключателю

Опубликовано: 09.08.2022

Содержание

Перед тем как повесить люстру и осуществить подключение к выключателю, необходимо ознакомиться с правилами техники безопасности. Затем определяется центральная точка в комнате, где будет закреплен прибор освещения. Способ фиксации зависит от конструкции светильника. После проверки крепежных элементов осуществляется коммутация к электрической сети и выключателю.

Наличие простейших знаний из области электротехники позволит даже неопытному человеку подключить люстру самостоятельно.

Техника безопасности при работе с электричеством

Основные правила техники безопасности при работе с электрическим оборудованием:

1. Перед началом монтажных работ необходимо определить назначение шнуров (с помощью тестового прибора), а затем наклеить пояснительные бирки.
2. Соединение проводки выполняется после отключения электроснабжения в помещении (при помощи пакетного выключателя в распределительной коробке). Для выполнения работ используется инструмент с изолированными рукоятками.
3. Выключатели устанавливаются в кабель фазы.
4. Эксплуатация светильников допускается после установки изоляции на места соединения электропроводки.

Определение подходящего местоположения на потолке

Рекомендуется устанавливать люстру по центру помещения, обеспечивая равномерное освещение. Для определения центральной точки необходимо натянуть нити из углов комнаты, в месте их пересечения находится искомое место для подвеса.

Дополнительное освещение создается за счет установки точечных светильников на потолок или при помощи настольных ламп. Раздельное управление осветительными приборами позволяет дифференцировано изменять уровень освещенности в комнате.

Варианты крепления

Существует 3 варианта монтажа люстры на потолок:

• на металлический крюк;
• при помощи переходника;
• на поверхность натяжного потолка с помощью деревянной плиты.

На крюк

Крепление люстры к потолку при помощи стального крюка осуществляется на бетонных перекрытиях. После определения центральной точки сверлится отверстие, в которое вкручивается монтажный элемент. Светильник надевается на крюк монтажным кольцом, а затем соединяется проводка. Подвес и скрутки кабелей закрываются декоративным колпаком, который удерживается в заданном положении фиксирующим винтом или цанговым зажимом.

Схема установки люстры на стальной крюк.

С помощью планки

Если необходимо установить легкий или малогабаритный прибор освещения, то применяются переходные кронштейны или планки. Для монтажа люстры с большим весом (более 2 кг) или квадратного светильника с увеличенными габаритами применяется крестовая монтажная планка с увеличенным числом креплений.

Детали крепятся к поверхности потолка в нескольких точках (например, шурупами, вкрученными в тело деревянного перекрытия или в пластиковые дюбели в бетонном основании).

На переходной пластине установлены шпильки, которые проходят через монтажные отверстия в основании прибора освещения. После соединения кабелей питания на шпильки накручиваются гайки. Внешняя поверхность крепежных элементов соответствует стилю отделки корпуса светильника, возможна установка на поверхность гаек декоративных колпачков.

На потолок

Чтобы подвесить искусственный источник света на натяжной потолок, необходимо смонтировать прямоугольную пластину из древесины или фанеры толщиной 10-12 мм, которая крепится к плоскости потолка на эластичных металлических угольниках.

Примерная схема монтажа люстры на натяжном потолке.

Нижняя часть платформы располагается на уровне натянутого полотна, положение корректируется вручную за счет деформации монтажных элементов. Затем через проделанные отверстия в натяжном потолке к бруску крепится переходная планка или устанавливается монтажный крюк.

Подключение к одноклавишному выключателю

Базовый вариант подключения люстры подразумевает коммутацию электрической проводки к одинарному выключателю. При нажатии на клавишу происходит одновременное включение или отключение источников света.

Такой способ позволяет подсоединять светильники с неограниченным количеством ламп.

Для облегчения процедуры монтажа силовые кабели имеют градацию по цвету изоляции:

• коричневый шнур предназначен для подачи фазы;
• синий кабель отвечает за нейтраль;
• зелено-желтый предназначен для заземления;
• дополнительный кабель серого или черного цветов используется в случае применения двухклавишного выключателя.

В домах старой постройки может использоваться алюминиевый двухжильный кабель, оснащенный общим изолятором белого или черного цвета. Для определения фазы и нулевого проводника применяется тестовая отвертка. В домах постройки после 2000 г. используется трехжильный стандартный медный провод серии ВВГ или ВВГнг, имеющий цветную изоляцию токопроводящих жил. Для обеспечения безопасного монтажа рекомендуется проверить назначение шнуров в жгуте тестовыми приборами (например, индикаторной отверткой).

Вариант подключения люстры к одинарному выключателю.

Схема на 2 лампы

Каждый патрон люстры с 2 лампами оснащен кабелями с коричневым и синим изоляторами (сигнал фазы и нулевой шнур соответственно). Электропроводка соединяется внутри светильника в общие магистрали или выводится к точке подключения по отдельности. От распаечной коробки проложены 2 магистрали, нулевой шнур идет к точке коммутации осветительного прибора. Фаза проходит через контактную группу выключателя, а затем подается к лампам. Если в проводке предусмотрен провод заземления, то он подсоединяется к металлическому каркасу люстры.

На 3 лампы и более

По аналогичной схеме коммутируются осветительные приборы с большим количеством источников света. Например, люстра на 5 лампочек оснащается 5 парами проводов, которые подключаются к соответствующим кабелям на потолке.

Выключатель размыкает фазу, при установке оборудования следует учитывать суммарную мощность ламп и номинал автоматического предохранителя, обеспечивающего защиту цепи.

Схемы подключения к двухклавишному выключателю

Выключатель с 2 клавишами позволяет реализовать двухэтапное включение или отключение лампочек. Перед тем как подключить люстру к двойному выключателю, необходимо найти нулевой провод и фазу в светильнике и цепи питания. Затем производится прямое соединение нулевых проводников, место стыка закрывается слоем защитного материала. Из отверстия в потолке выходят 2 провода фазы, которые проходят через индивидуальные контактные группы выключателя. Кабели соединяются с выводами фаз, которые подведены к патронам лампочек в приборе освещения.

Схема подключения люстры к двойному (двухклавишному) выключателю.

Подключение люстры с тремя проводами позволяет реализовать режимы работы:

• при нажатии на клавишу включается левая лампа;
• нажатие на вторую клавишу позволяет включить правую лампочку;
• одновременное воздействие на клавиши включает или выключает оба источника света.

По аналогичной схеме выполняется подключение люстр с большим количеством лампочек, разводка источников света по секциям выполняется в заводских условиях или самостоятельно. Например, в светильнике с 7 лампами можно выделить 2 зоны — с 2 и 5 источниками или с 3 и 4 лампами, которые подключены к раздельным клавишам выключателя. Для приборов освещения с большим количеством лампочек возможно использование тройного выключателя или 2 двойных коммутационных устройств.

Подключение напрямую к потолочным проводам

Схема подключения напрямую к электрической проводке (без механического выключателя) применяется в случае использования люстры с пультом дистанционного управления (инфракрасного типа или с радиопередатчиком). К бытовой сети переменного тока подключается контроллер управления, оборудованный антенным блоком. Также требуется подсоединить цепь заземления к корпусу или соответствующему выходу блока управления.

В блоке управления предусмотрено разделение питания на несколько каналов, к которым подключаются основные лампы или дополнительная фоновая подсветка (при помощи отдельных клемм и проводов). Пульт управления позволяет выбирать требуемые каналы и регулировать интенсивность освещения.

Нулевой кабель распределяется по всем имеющимся в конструкции источникам света вне зависимости от номера канала. При подсоединении следует учитывать допустимую мощность нагрузки на контроллер (параметр указывается на корпусе).

Подключение светильника к проводке

Алгоритм подключения прибора освещения к бытовой сети:

Схема подключения люстры с ДУ к проводке.

1. Проверить назначение коммутационных проводов в зависимости от положения клавиш выключателя. Если используется кабель старого образца, то назначение жил обозначается маркером или бумажными этикетками.
2. Отключить питание в сети при помощи пакетного переключателя, расположенного в распределительном щитке квартиры.
3. Проверить отсутствие питания в потолочной проводке при различных положениях клавиш выключателя. Меры предосторожности необходимы из-за риска некорректной коммутации проводки (например, при подключении к автоматам другой квартиры). Для тестирования используется индикаторная отвертка с контрольным светодиодом.
4. Соединить металлические жилы в соответствии с выбранной схемой при помощи колодки с винтовыми зажимами или пружинных клеммников Wago. В этом случае металлические жилы очищаются от изолятора на 5-7 мм (зависит от конструкции соединителя). Если используется методика скрутки проводов, то потребуется удалить 30-40 мм изоляции, а затем плотно скрутить жилы плоскогубцами. Оголенные участки заматываются слоем электротехнической изоляционной ленты, а затем закрываются защитным диэлектрическим колпачком.
5. Подключить цепь заземления к проводу, отведенному к корпусу осветительного прибора. Если заземление в помещении отсутствует, то кабель изолируется и аккуратно складывается в бухту.
6. Установить люстру на точки крепления, а затем восстановить подачу напряжения в цепи питания.
7. Проверить корректность работы ламп при различных положениях клавиш выключателя.
8. Окончательно закрепить декоративный колпак, закрывающий точку крепления и места соединения электропроводки.

Светодиодные светильники

Коммутация светодиодных люстр зависит от типа источников света:

1. При использовании светодиодных ламп со стандартным цоколем, рассчитанных на напряжение 220 В, подключение выполняется по схемам, разработанным для классических устройств с лампами накаливания. Допускается разделение светодиодов на рабочие зоны с управлением работой при помощи выключателя или пульта дистанционного управления.
2. Встречаются люстры со светодиодами, рассчитанными на пониженное напряжение питания, оснащенные контроллером управления с преобразователем. К электрической сети переменного тока подключается вход блока управления. Выходные каналы переключаются при помощи радиочастотного пульта управления. Встречаются приборы освещения с раздельными контроллерами, которые подсоединяются к цепи внешнего питания через механические выключатели.

Проверка крепления на прочность

До момента установки светильника и натяжного потолка выполняется проверка на прочность. К точке крепления подвешивается груз, масса которого соответствует весу люстры или превосходит его на 10-15%. Затем замеряется расстояние между грузом и полом. Если через 2-3 часа оно не изменится, то крепление считается надежным.

Если произошло отделение монтажных элементов или крюка от потолочной плиты, то необходимо установить новый крепежный узел. В бетонном перекрытии сверлится отверстие, в которое устанавливается пластиковый дюбель и вкручивается стальной анкер с кольцом. В деревянной поверхности сверлится канал, в который затем вкручивается крепежный элемент. В потолках, изготовленных из гипсокартонных плит, устанавливаются крюки с распорной бабочкой. Снизу конструкция поджимается гайкой и шайбой, предотвращающими смещение крепления в стороны.

Как подключить люстру — инструкция, схемы подключения

Для подключения люстры необходимо обладать знаниями о работе электрических схем. Они отличаются в зависимости от принципа работы и периода постройки объекта.

Перед самым подключением выясняется предназначение проводов. Это можно сделать с помощью специальных устройств. Подключать люстру рекомендуется с выключенным электропитанием. Осветительный прибор должен идти в комплекте с инструкцией, содержащей правила его установки и эксплуатации.

1 Предназначение проводов и их цвета

2 Поиск фазы (фаз) и нуля

3 Поиск фаз с помощью специальных инструментов

4 Определение фаз с использованием тестера

5 Что делать если фаза и ноль перепутаны

6 Безопасность осветительных приборов

6.1 Что делать если нет заземляющего проводника

7 Как подключается светильник

7.1 Подключение люстры на две лампы для работы от одноклавишного выключателя

7.2 Принцип работы схемы

8 Как подключить люстру с тремя лампочками к одинарному выключателю

8.1 Работа пятиламповой люстры от одноклавишноговыключателя

8.2 Подключение двухламповой потолочной люстры к выключателю на две клавиши

8. 3 Принцип работы

8.4 Особенности подключения трехламповой люстры к выключателю на две клавиши

8.5 Принцип работы схемы

8.6 Схема пятиламповой люстры для подключения к двойному выключателю

9 Установка в зависимости от типа выключателя

9.1 Другие нюансы установки светильников

Предназначение проводов и их цвета

Для подключения люстры должно иметься минимум два провода. Один из них должен соответствовать нулю (N), и минимум один — фазе. Самих фаз может быть несколько, и в таком случае они обозначаются L1, L2, L3.

Количество проводов зависит от количества клавиш на выключателе:

• одноклавишному соответствуют 2 провода;
• двухклавишный выключатель рассчитан на 3 провода.

В старых зданиях провода, предназначенные для подключения люстр, в основном одноцветные. Это может быть черный или серый цвета. В новостройках фазным проводам соответствует коричневый или черный цвета, а нулевым — синий. Иногда фазные провода окрашиваются в разные цвета для каждой фазы, например, L1 в коричневый цвет, L2 в черный, а L3 в серый.

Поиск фазы (фаз) и нуля

Существует простой алгоритм проверки наличия фазы на двухклавишном выключателе:

• Выключаются обе клавиши, и проверяется отсутствие фазы на потолочных проводах. Это можно сделать индикаторной отверткой.
• Включаются обе клавиши выключателя. Определяется на каких проводах появилась фаза, и есть ли ноль на одном из них.
• Кнопки ставятся в неактивное положение во второй раз. На двух проводах фаза должна исчезнуть, а на третьем не появляться. Фазы и ноль определены.
• Отключается электропитание схемы освещения или общее электропитание. Светильник подключается к потолочным проводам согласно схеме, которая была определена.
• Чтобы найти две фазы можно использовать различные измерительные приборы. Если устанавливается люстра с тремя проводами для двухклавишного электровыключателя, то алгоритм поиска и подключения будет сложнее, чем в остальных случаях.

Поиск фаз с помощью специальных инструментов

Для быстрой проверки предназначается индикаторная отвертка. Если дотронуться инструментом до провода, соответствующего нулю, то лампочка на нем не будет гореть, а если дотронуться до провода, соответствующего фазе, то она должна загореться.

Проверить исправность индикаторной отвертки можно коснувшись ее кончиком гнезда розетки — в одном из них должна быть фаза, и индикатор должен загореться, а в другом — ноль.

Определение фаз с использованием тестера

Проверить соответствие проводов нулю или фазе можно с помощью тестера-мультиметра. Для этого нужно сделать прозвон. Переключатель ставится в положение «вольты» и после этого нужно проверить провода по одному за раз, если их два и по два, если их три. Если показатель вольтов отобразит нулевое значение, то два проверяемые провода являются фазными, а третий — нулевым.

Что делать если фаза и ноль перепутаны

Определение фазы и нуля в случае, если они перепутаны в электрической проводке, существенно отличается от обычного и проводится в такой последовательности:

• После выключения обеих кнопок выключателя проверяется наличие фазы; она должна быть только на одном из проводов. Он на самом деле является нулевым.
• Далее клавиши включаются. На нулевом проводе фаза должна остаться, а на остальных — не появляться. Это будут фазные провода L1 и L2.
• Перед началом работ отключается общее питание. Нулевой провод светильника соединяется с нулевым на потолке, а фазные с двумя остальными, которые находятся рядом с нулевым.

Безопасность осветительных приборов

Для современных светильников характерно наличие заземляющего проводника зелено-желтой окраски. Его соединяют с металлическими частями осветительного прибора. Один из концов проводника соединяется с корпусом светильника, а второй с защитным материалом на потолке.

Данное приспособление защищает от вредного воздействия электричества. В аварийных ситуациях электрический ток может оказаться на частях, выполненных из металлов, а это может закончиться для человека серьезными последствиями.

Что делать если нет заземляющего проводника

Не во всех домах и квартирах присутствуют проводники для заземления. В такой ситуации нужно изолировать кончик проводника и оставить его внутри.

Как подключается светильник

Для разных осветительных приборов и выключателей свои особенности установки. Должна быть изучена схема подключения люстры. После этого необходимо соединить провода на потолке и провода на люстре. Общий провод должен быть хорошо зажат, а клеммные колодки — быть плотными.

Необходимо уделять внимание качеству материала и отдельным частям прибора для освещения. Желательно, чтобы все детали и, в первую очередь, клеммные коробки, были надежными и хорошо удерживали провода в неизменном положении.

Подключение люстры на две лампы для работы от одноклавишного выключателя

Лампы могут иметь патроны, содержащие двухжильный кабель внутри с выводами двух цветов — коричневого и синего. Но лампы могут быть соединены параллельно.

При этом, коричневые выводы соединены между собой, а синие между друг другом. От каждой точки соединения (синей и коричневой) идет вывод к соответствующему потолочному проводу. От точки связи коричневых проводов он будет идти к фазному проводу, а от точки соединения синих проводов — к нулевому.

Принцип работы схемы

При нажатии на электровыключатель фаза L1 дойдет до коричневого соединения. Далее она разделиться на 2 направления и попадет на коричневые провода обеих ламп — они начнут светиться.

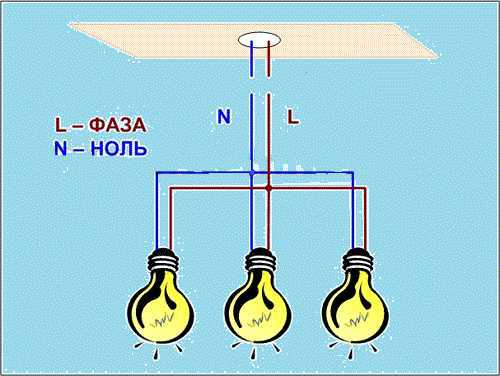

Как подключить люстру с тремя лампочками к одинарному выключателю

При параллельном соединении всех ламп соединение коричневых проводов и потолочная фаза L1 будут связаны между собой, а к потолочному нулю будет вести соединение синих проводов.

При схеме, где синий и коричневый провода выходят из каждого патрона и не соединяются между собой, они будут идти к фазе и нулю по отдельности. При включении выключателя фаза L1 поступит на все три лампы одновременно и они загорятся.

Работа пятиламповой люстры от одноклавишноговыключателя

Для пятиламповой лампы принцип работы от одинарного выключателя похож на две предыдущие схемы. Если коричневые выводы соединены в одной точке, то фаза L1 будет проходить по ним и зажигать лампочки, а собранные вместе синие выводы — подключены к потолочному нулю N. При нажатии клавиши загорятся все лампочки.

Подключение двухламповой потолочной люстры к выключателю на две клавиши

В данном случае нужно, чтобы каждая лампа загоралась от отдельной клавиши. Сначала необходимо соединить оба вывода каждой из ламп, окрашенных в синий цвет. Это даст общий ноль, и он будет подключен к нулю N (потолочному нулю).

Выводы коричневого цвета должны подключаться к потолочным фазам: HL1 к L1, а HL2 соответственно к фазе L2. Попадание фаз на потолок происходит из выходных клемм двухклавишного выключателя.

Принцип работы

При нажатии на левую клавишу на ламповый вывод HL1 будет приходить фаза L1, и лампа загорится. От нажатия на правую клавишу, L2 будет попадать на другой коричневый вывод, от чего будет включаться лампа HL2.

Если обе клавиши переведутся во включенное состояние, то на светильнике загорятся две лампы. Ноль для ламп, соответственно, общий, а фаза в этом случае двигается по прямых линиях от потолочных расположений до соответствующих ламп.

Особенности подключения трехламповой люстры к выключателю на две клавиши

Нужно собрать электрическую схему тройной люстры для подключению к двойному выключателю. Все синие провода должны соединяться в одну группу с целью создания общего нуля, подключаемого к потолочному нулю. После этого нужно соединить вместе два коричневых вывода — HL1 с HL3 или HL2 с HL3.

В первом случае подключение будет происходить к фазе L1, а во втором — к фазе L2, а свободный коричневый вывод, соответственно, к L2 в первом случае и L1 во втором. Если соединить HL1 с HL2, то будет использоваться фаза L1, а HL3 будет подключаться через фазу HL2.

Принцип работы схемы

От нажатия левой клавиши, фаза L1 попадает на коричневый вывод HL1, и лампа будет загораться. Фаза L2 от нажатия правой клавиши поступит на остальные коричневые выводы, и будут гореть две другие лампы. Если три кнопки будут во включенном положении, то загорятся все лампы. Ноль будет общим для всех ламп.

Схема пятиламповой люстры для подключения к двойному выключателю

Электрическая схема осветительного прибора на пять ламп аналогична с трехрожковой люстрой. Отличие заключается в количестве комбинаций и числе ламп в этих комбинациях.

Схема работы лампочек бывает 2 видов. В первом случае может гореть одна, четыре или пять ламп (5 будут гореть по схеме 4 + 1). Во втором случае могут одновременно работать две, три или пять ламп (все лампы одновременно по принципу 3 + 2).

Установка в зависимости от типа выключателя

Светильники с большим количеством рожков (например, с пятью) неудобно использовать с однокнопочным выключателем. Но некоторые из них рассчитаны именно на такие устройства, и возможности включать от них по 2-3 лампы не будет. Умение разбираться во схемах подключения решит проблему. Главное — знать принцип разделения ламп.

Если 5-ламповую люстру разобрать и добавить еще один провод с фазой от второй клавиши двойного выключателя, то использование устройства управления светом с двумя клавишами станет возможным. Подобным способом можно изменить комбинацию зажигания лампочек в 3-, 4- и 6-ламповых осветительных приборах.

Другие нюансы установки светильников

Осветительные приборы любого типа можно устанавливать и на подвесной потолок. Для люстр больше подойдут двухуровневые.

Трехклавишный выключатель можно использовать как для светильников с большим количеством лампочек, так и для нескольких таких приборов одновременно.

Схемы подключения люстры зависят от разных факторов, но у них много общих характеристик. Все, что необходимо — изучить основы работы электрических систем жилых помещений. После этого соблюдение правильного алгоритма и норм безопасности при установке электроприборов станут простыми аспектами в быту.

Статья в тему:

Как подключить люстру с тремя проводами

Люстра относится к тем предметам интерьера, с которыми люди начинают знакомиться чуть ли не с рождения. Малыш, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которая крепится по центру потолка. Он не только становится украшением интерьера, но и позволяет равномерно распределить световую нагрузку по пространству комнаты. Для варьирования освещенности помещения чаще всего используют люстры с 5 и более лампочками. О таких лампах и пойдет речь в этой статье. Поговорим о том, как подключить люстру на 3 провода, что нужно для такой работы, и сможет ли это сделать человек без специального электротехнического образования?

Содержимое

• Устройство
• Инструмент
• Назначение проводов
• Схема с однокнопочным выключателем
• Схема с двухкнопочным выключателем

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с замысловатыми конструкциями, большим количеством светодиодов или ламп, с дистанционным управлением. Однако до сих пор большинство предпочитает устанавливать в своих гостиных пятирожковую люстру.

Если такую ​​люстру подключить к одному выключателю, это повлечет за собой большой расход электроэнергии. Согласитесь, не всегда обязательно, чтобы в комнате светились все пять рожков, иногда достаточно двух-трех. Поэтому самой популярной является схема подключения люстры с двойным выключателем. О такой схеме мы поговорим ниже, а прежде чем подключать люстру к бытовому двухкнопочному выключателю, давайте разберемся, из чего состоит такая лампа и как она работает.

Прежде всего, это базовая конструкция для 5 рожков. Вне зависимости от того, куда направлены светильники (вниз или вверх), крепление патронов и плафонов с рожками осуществляется одинаково — с помощью резьбовых соединений. Каждый рог на конце выглядит как трубка с резьбой; к нему с помощью гайки крепится декоративная крышка. Но очень часто крепление происходит за счет донышка патрона, который накручивается на рожковую резьбу. К патрону нужно подключить провода и вкрутить лампочки, именно в нем происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их изготавливают из металла, стекла или пластика.

Провода люстр

чаще всего проходят внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защелок, болтов или пластикового кольца, которое навинчивается на резьбу раструба. От каждого гнезда внутри рупора 2-жильный провод подключается к соединительной коробке светильника.

На люстру можно установить самые разные лампы — лампы накаливания, люминесцентные, светодиодные, энергосберегающие.

Корпус люстры также может комплектоваться блоком питания или балластом для запуска светодиодных и люминесцентных ламп.

Существуют люстры, оснащенные рефлекторами, которые имеют белую или зеркальную поверхность и создают направленный свет.

Подробнее о том, как выбрать люстру и светильники к ней, можно узнать в этом видео:



Инструмент

Перед подключением люстры с тремя проводами подготовьте необходимый инструмент:

1. Индикаторная отвертка (нужна для определения фазы и нуля).
2. Клещи с изолированными ручками.
3. Нож (для зачистки изоляции на жилах).
4. Мультиметр.
5. Изолента.
6. Отвертки (плоские и крестообразные).
7. Кусачки.
8. Маркер.

Устройства, с помощью которых будут соединяться провода. Это могут быть специальные накладки, в которых соединяемый провод зажимается под винт, пружину или соединительные изолирующие зажимы (СИЗ). И не забудьте, конечно же, стремянку.

Разводка проводов

Перед подключением комнатной люстры с двухкнопочным выключателем разберемся, сколько нам нужно проводов и зачем нужен каждый из них.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт с указанной в нем схемой. Изучите его внимательно, там описано назначение проводов по цветам. Как правило, фазу выполняют белого или коричневого цвета, синий провод означает ноль, также может быть и третий провод защитного заземления, его обычно делают зеленого или желтого цвета.

Всего из люстры должно выходить 4 жилы — ноль, защитное заземление и 2 фазы.

Если нет паспорта на осветительный прибор, то мы сами определим где фаза, а где ноль.

Итак, у вас дырка в потолке, из которой торчат три жилы, одна из них нулевая, а остальные 2 фазы от двухкнопочного выключателя. Если ваша люстра с защитным заземлением, то для этого будет отдельный четвертый провод.

1. Отключите подачу электроэнергии в квартиру и установите ключи двойного выключателя в положение «Отключено».
2. Во избежание короткого замыкания разведите три провода, торчащие из потолка на расстоянии друг от друга в стороны.
3. Снимите изоляцию с каждой жилы примерно на 1 см.
4. Подайте напряжение, включив машину, а затем выключатель. Прикоснитесь индикаторной отверткой к каждой жиле, та из них, при соприкосновении с которой индикатор не загорается, будет равна нулю. Отметьте его маркером.
5. Теперь поочередно выключайте ключи на выключателе и проверяйте наличие соответствующей фазы.

Определить назначение жил в светильнике с помощью мультиметра:

1. Для начала установите на устройстве режим «Вызов» и замкните щупы на 1 секунду. Должен прозвучать звуковой сигнал, это означает, что вы правильно выбрали предел измерения и прибор работает исправно.
2. В патроне 2 контакта, один из них фазный, он пружинистый и расположен по центру, второй нулевой, он расположен сбоку (при вкручивании лампочки касается его цоколем) .
3. Также зачистите все четыре жилы, отходящие от люстры на 1 см.
4. Теперь нам нужно найти нулевое ядро. Присоедините один щуп мультиметра к нулевому (боковому) контакту в любом из патронов. Вторым щупом коснитесь по очереди зачищенных проводов. Как только вы услышите звуковой сигнал, значит, это ядро ​​нулевое, также отметьте его маркером.
5. Аналогичным образом определить соответствие двух фазных проводов, отходящих от светильника. На этот раз щупом мультиметра поочередно коснитесь центральных фазных контактов в патронах. В пятирожковой люстре одна фазная жила подключается к трем патронам, а вторая идет к оставшимся двум.
6. Для проверки заземляющего провода нужно одним щупом прикоснуться к нему, а другим прикоснуться к металлическому корпусу светильника, звуковой сигнал подтвердит правильность выбора.

Схема с однокнопочным выключателем

Для начала рассмотрим более простую схему — как подключить трехрожковую люстру на 3 провода. Вот три подробные пошаговые инструкции. Во-первых, проверьте комплектацию вашей лампы:

.

1. Вскрыв заводскую упаковку, сразу же найдите список комплектов, входящих в люстру, и проверьте наличие всех комплектующих по списку.
2. Найдите кронштейн, которым люстра будет крепиться к потолку. Это полоса, которая прикручивается непосредственно к деревянному основанию в потолке, и к этой полосе будет крепиться плафон люстры.
3. Проверить наличие и целостность всех оттенков.
4. Далее должно быть устройство (можно назвать его распределительной коробкой люстры), в котором будут отсоединяться провода, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протягивается двойной провод (фазный и нулевой проводники). Один его конец будет присоединен к фазному и нулевому проводникам, выходящим из отверстия в потолке, другой конец предназначен для подключения к проводникам в рупорах.
5. Обычно третий провод заземления входит в комплект светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда необходимо подключить защитное заземление.
6. Проверить наличие трех рупоров, к ним должны быть прикреплены патроны, и из каждого должен выходить фазный и нулевой проводник.

Теперь рассмотрим как подключить провода в люстре:

1. Возьмите одно плечо и соединительную коробку светильника, куда будет производиться подключение. Из рога выходят две жилки (синяя — ноль, коричневая — фаза). Протяните их через одно из трех отверстий и закрепите рог.
2. Проделайте то же самое с двумя другими рогами.
3. В итоге в распределительной коробке светильника получилось 6 проводов от рожков — три синих и три коричневых, и двойной 2-х жильный провод, который будет использоваться для подключения к сети.
4. Снимите изоляцию со всех 6 жил с рожков и с двухжильного провода.
5. Соедините вместе три синих провода от одной жилы двойного провода и таким же образом соедините три коричневых провода со второй жилой двойного провода. Делайте это с закруткой, можно и сверху припаять. Наденьте изолирующие колпачки, они обычно идут в комплекте.
6. Аккуратно уложите все провода в распределительную коробку люстры и закройте сверху крышкой.
7. Подсоедините провод защитного заземления в указанном месте.

Осталось подключить нашу люстру тремя проводами к сети:

1. Перед началом электротехнической части работ обесточить помещение, выключив сетевой выключатель.
2. Прикрепите крепежную раму к деревянной конструкции потолка с помощью обычных шурупов. Сделать это нужно максимально прочно и надежно, потому что штанга должна будет выдержать полный вес люстры.
3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка прикрепив декоративные болты. Смотрите, если вас все устраивает, то откручивайте болты и приступайте к подключению проводов.
4. Такую работу желательно выполнять с напарником, чтобы один человек мог держать подключенную лампу, а другой занимался подключением. Если напарника нет, то закрепите лампу на установленной планке, туго привязав ее бечевкой или куском прочной проволоки.
5. Начните с установки самоблокирующихся клеммных колодок на провода, торчащие из отверстия в потолке. Затем подключите к ним соответствующие провода светильника.
6. Теперь включите выключатель и автоматический выключатель, чтобы проверить правильность работы. Если загорятся все три лампы, выключите выключатель, станок и закончите работу, окончательно прикрутив лампу к планке.

Теперь вы знаете, как правильно подключить трехрожковую люстру, давайте рассмотрим более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухкнопочным выключателем

Подключение пятирожковой люстры к бытовому двухкнопочному выключателю выполняется аналогично.

1. Из распределительной коробки идет нулевая жила, которая прокладывается к лампе, к ней будут подключаться все пять нулевых жил от каждой лампы.
2. Фазная жила из коробки подходит к двухкнопочному выключателю, от нее отходят две жилы, которые будут подавать напряжение на одну и вторую группу лампочек.
3. В распределительной коробке нулевой и фазный проводники подключаются к фазе и нулю питающей сети.
4. Вместо 6 проводов в распределительной коробке светильника, как в трехрожковом варианте, теперь будет выводиться 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил светильника необходимо соединить в один общий жгут. А из фазных жилок сформируйте два соединительных жгута – одну из трех коричневых жилок от луковиц, вторую, соответственно, из двух. То есть при включении одной клавиши выключателя загорятся три лампочки, а при включении второй клавиши две.

В распределительной коробке люстры три провода. Некоторые концы выводятся на верхнюю часть и будут соединяться с жилами, подведенными к отверстию в потолке до точки крепления светильника. Соедините другие концы таким образом:

• Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
• Один фазный провод, например коричневый, с соединительным жгутом из фазных проводов трех светильников.
• Второй фазный провод, например, белого цвета, с соединительным жгутом из фазных проводов двух светильников.

У вас есть три зачищенные вены, торчащие из отверстия в потолке, в том месте, где будет закреплена лампа. Подсоедините их к фазному и нулевому проводникам люстры соответственно. В случае защитного заземления светильника будет четвертый провод и подключение.

Как видите, по аналогии с более простым вариантом подключить люстру к двойному выключателю тоже несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хочу дать небольшой совет по недорогим китайским люстрам. Проверяйте всю проводку на целостность сразу после покупки. Часто уже содержат всю электрическую часть в распределительной коробке люстры, проверьте надежность контактов. Обидно будет, если потом придется переделывать такую ​​огромную работу.

Теперь вы знаете, как подключить 5- или 6-рожковую люстру к двойному выключателю. В принципе, если у вас есть базовые знания электротехники, вам не составит труда это сделать. Но получится немного сэкономить на вызове профессионального электрика.

Как заменить светильник — руководство «Сделай сам»

Установка светильника

Замена осветительных приборов — это простой способ освежить любое пространство. Вы можете добавить характер с помощью новых настенных бра или создать гладкий, обтекаемый вид с открытой люстрой. Многие светильники поставляются с инструкциями по сборке, но установка может быть самой сложной частью. Тем не менее, это пошаговое руководство поможет вам легко ориентироваться в этом процессе.

Если вы хотите установить новый светильник, мы рекомендуем нанять лицензированного электрика. Тем не менее, замена существующего приспособления — это проект, который вы можете выполнить самостоятельно, используя всего несколько инструментов. Вам понадобится:

• Тестер напряжения
• Отвертки с плоской головкой или аккумуляторная дрель с насадками
• Инструмент для зачистки проводов
• Соединители проводов
• Плоскогубцы с иглами
• Лестница

Как заменить осветительную арматуру

Прежде чем начать, обязательно разложите все детали, входящие в комплект поставки, внимательно прочитайте инструкции и убедитесь, что у вас есть все необходимые инструменты для установки.

Шаг 1. Отключите питание

Перед установкой осветительного прибора найдите электрощит вашего дома. Отключите питание цепи, в которой находится прибор. Подтвердите, что электричество больше не течет с помощью тестера напряжения, если это необходимо. Если у вас возникли трудности с поиском цепи, включите прибор и выключите каждую цепь, пока прибор не отключится. Когда вы найдете подходящую цепь, пометьте ее и выключите настенный выключатель. Не восстанавливайте питание, пока не завершите установку.

Шаг 2: Снимите декоративные элементы крепления

Сначала удалите все съемные детали существующего крепления. Это могут быть лампочки, стеклянные плафоны или шторы. Как правило, декоративная пластина, называемая навесом, закрывает открытое оборудование на потолке или стене. Затем вам нужно снять пластину, чтобы обнажить проводку — обычно она крепится винтом. Если установленное приспособление особенно тяжелое, обратитесь за помощью к другу.

Шаг 3. Снимите проводку

После снятия декоративных элементов и пластины вы должны увидеть провода с колпачками. Должно быть три комплекта проводов: черный, белый и зеленый (или медный). Проверьте провода с помощью тестера напряжения, чтобы убедиться в отсутствии тока. Обратите внимание, как они прикреплены, запишите это или сделайте снимок, чтобы ссылаться на него позже. Аккуратно отвинтите колпачки или разъемы и отделите проводку светильника от потолка. Если проводка не закрыта или вы находите этот шаг запутанным, остановитесь и обратитесь за помощью к профессиональному электрику.

Шаг 4. Снимите старое приспособление

После того, как вы отсоединили провода, вы готовы снять старое приспособление. Если он тяжелый, попросите помощи, чтобы выдержать его вес или удержать лестницу. Отвинтите монтажный кронштейн от коробки потолочного светильника и осторожно опустите светильник.

Шаг 5: Измерьте и отрежьте провода

Для потолочного светильника, который висит, например подвесной светильник, туалетный столик или люстра, перед установкой необходимо измерить, насколько низко он будет висеть. Если он расположен над столом, 30 и 34 дюйма над верхней частью стола — удобная высота для гостей. Теперь вам нужно обрезать и зачистить провода. Лучше оставить дополнительные восемь-десять дюймов длины подвеса для последующего соединения. Отрежьте провода и используйте инструмент для зачистки проводов, чтобы удалить один дюйм покрытия с каждого провода.

Шаг 6. Замена крепежных пластин

Внимательно изучите инструкции, прилагаемые к вашему новому светильнику. Он должен был поставляться с аппаратной пластиной для замены существующей. Прикрепите новый монтажный кронштейн к потолочной коробке, убедившись, что провода проложены через новую пластину, чтобы вы могли снова подключить их к вашему светильнику.

Шаг 7: Подсоедините провода

Подсоедините провода потолка и светильников: черный провод к черному проводу и белый провод к белому проводу. Чтобы соединить провода, скрутите перетертые нити на проводе светильника с потолочным проводом и сверху наденьте колпачок. Заземляющий провод, часто зеленый, подключается либо к заземляющему винту на заземляющей шине, либо к специальному медному проводу, идущему от электрической коробки на потолке. Если вы видите медный провод, соедините его с зеленым проводом. Если вы видите только маленький зеленый винт, подключите провод туда. Для получения дополнительной информации о том, как подключить осветительную арматуру, обратитесь к специальным инструкциям.

Шаг 8: Установка и сборка

Вставьте провода в электрическую коробку и следуйте инструкциям по сборке приспособления. После того, как вы закончите, обязательно переустановите лампочки. Мы предлагаем широкий ассортимент светодиодных и умных лампочек, которые подойдут для любого светильника. Наслаждайтесь нестандартным комфортом нашей линейки CYNC или достигните непревзойденного стиля с нашими винтажными светодиодными лампами. Или, если вам нужна лампочка с бонусной функцией, наша линейка LED+ — идеальное решение для освещения.

Шаг 9. Включите электричество

Теперь, когда прибор полностью установлен и собран, ваш последний шаг — вернуться к монтажной коробке и снова включить питание. Ваш прибор должен излучать яркое свечение! Если индикаторы не загораются, выключите цепь и вернитесь к шагу 7. Наиболее вероятной проблемой является неисправное соединение между двумя черными или двумя белыми проводами.



Поздравляем! Вы завершили установку светильника.
