В сегодняшней статье рассмотрим разные варианты подключения одно- и двухклавишных выключателей, в зависимости от конкретной ситуации.
Содержание
Как подключить 2-клавишный выключатель на два контура освещения
В этом обзоре подробно рассмотрим, как подключить двухклавишный выключатель на два контура освещения в квартире или частном доме.
Причем обратите внимание, что речь в данном случае идет об установке двух выключателей, чтобы можно было управлять освещением из разных мест.
Собственно, ничего сложного здесь нет, однако имеются некоторые важные нюансы, которые не помешает знать начинающим электрикам и домашним мастерам.
Итак, допустим, нужно подключить два двухклавишных выключателя к двум источникам питания или к одной люстре, разделенной на два независимых контура. Для этого потребуется установить 2 подрозетника в тех местах, откуда хотите управлять освещением.
После этого, естественно, надо будет установить сами источники света, а затем можно приступать к подключению проводов и монтажу самих двухклавишных выключателей.
Основные этапы работ
Первым делом необходимо соединить три провода заземления: один от питающего кабеля и два от источников питания. Обратите внимание, что все кабеля в данном случае трехжильные сечением 1,5 квадрата.
После этого таким же образом нужно будет соединить три нулевых провода, идущих от контуров освещения и питающего кабеля. Для соединения проводов мастер использует клеммники (можно использовать Wago или обычные винтовые).
На последнем этапе работ останется только соединить при помощи клемм оставшиеся провода и подключить двухклавишные выключатели, в соответствии со схемой производителя.
Подробнее о том, как подключить двухклавишный выключатель на два контура освещения, можно посмотреть в видеоролике на сайте.
Как подключить двухклавишный проходной выключатель с двух / трех мест, схема подключенияКак правильно подключить проходные выключатели
В больших коттеджах и загородных домах часто используются проходные выключатели.
Иногда их устанавливают даже в просторных трех- или четырехкомнатных квартирах.
Проходные выключатели удобны тем, что позволяют включить свет в каком-либо помещении в одном месте, а выключить его — в другом.
Например, вам нужно пройти по длинному коридору ночью. Включили свет выключателем, который установлен в начале коридора, а выключили уже вторым выключателем — в конце коридора. Согласитесь, это удобно?
Многие люди, которые не являются профи в электрике, не знают, как правильно подключить проходные выключатели в доме.
В этом обзоре подробно рассмотрим классическую схему подключения, которая будет понятна даже новичкам.
Подключение проходных выключателей
К выключателям необходимо подключить трехжильный кабель. Один из проводов (в данном случае — красный) подключается к общему контакту.

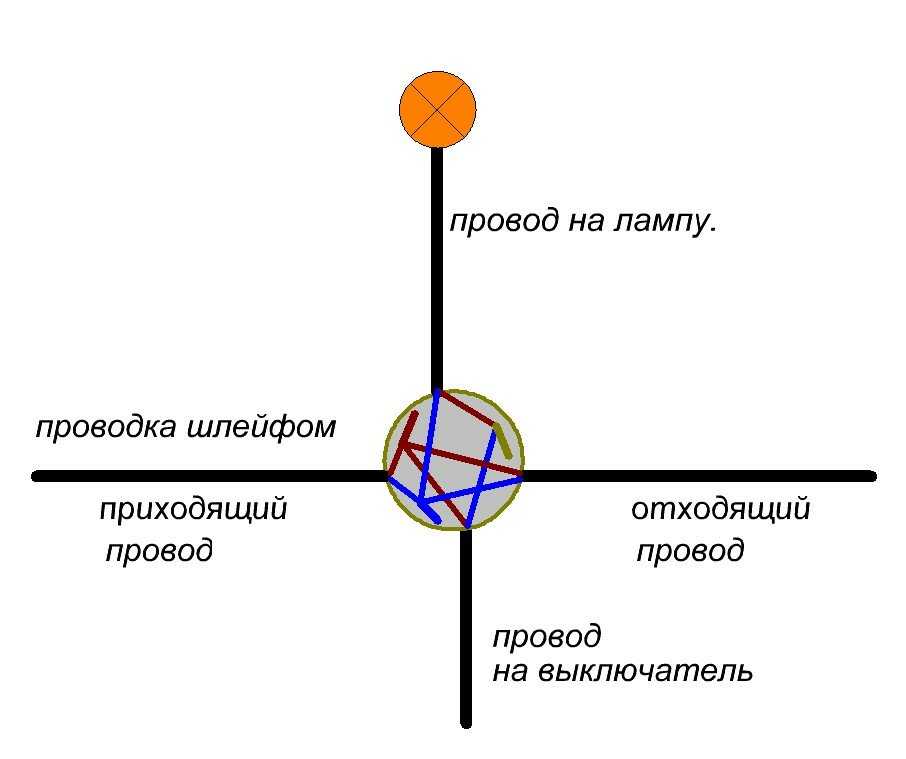

Подключение проводки выполняется в распределительной коробке. В нее нужно завести два трехжильных кабеля от выключателей и два двухжильных кабеля: один питающий, второй — от самого светильника (лампочки).
Сначала фазный провод питающего кабеля надо соединить с красным проводом одного из выключателей. А нулевой провод питающего кабеля нужно соединить с «нулем» источника освещения.
На следующем этапе два синих и два желто-зеленых провода, которые идут от проходных выключателей, необходимо будет соединить между собой.
Потом останется только соединить красный провод от светильника с красным проводом второго проходного выключателя. Соединения нужно обмотать изолентой.
Ещё один способ, как подключить проходной выключатель
В данном обзоре автор подробно расскажет, как подключить проходной выключатель в квартире или частном доме.
Для чего это нужно?
Все просто! Проходной выключатель удобен тем, что позволяет управлять освещением из двух независимых мест!
Советуем вам также прочитать статью-обзор на тему: как подключить 2-х клавишный выключатель.
Немного теории
Проходной выключатель фактически выключателем не является — это переключатель, который переключает фазу с одного провода на другой.
Проходных выключателей необходимо как минимум два, но их может быть и больше.
Читайте также: как подключить сразу три проходных выключателя.
Схема подключения
К первому проходному выключателю подключается фазный провод. Нулевой провод подключается уже к осветительному прибору.
Далее берем второй проходной выключатель, и подключаем его к тому же осветительному прибору.
После этого соединяем два проходных выключателя между собой двумя проводами, установив их в одни и те же разъемы.
Подробно о том, как подключить проходной выключатель самостоятельно, можно посмотреть на видео ниже.
Возможно, вас также заинтересует: как сделать для мастерской электрическую вилку с встроенным выключателем.
Своим опытом с нами поделился автор YouTube канала Valera Nebo, за что ему большое спасибо!
Как подключить проходной выключатель. Схема подключения проходного выключателяКак самостоятельно подключить три проходных выключателя
Вариант подключения с тремя выключателями, хоть и очень редко встречается, но все же имеет место быть.
Например, такую схему можно применить в частном доме с лестницей на три этажа, а также в длинных коридорах многоквартирных домов.
Потребуется 3 выключателя, один из которых перекрестный (устанавливается между двумя основными выключателями).
Питающий кабель и кабель от светильника — двухжильные, провода, которые идут от проходящих (основных) выключателей — трехжильные, а от перекрестного — кабель уже 4-х жильный.
Как правильно подключить схему
Прежде чем перейти к рассмотрению схемы подключения, необходимо сказать пару слов о подключении проводов в самих выключателях.
Проходные выключатели подключаются по стандартной схеме: питающий провод — на основной контакт, два провода — на дополнительные контакты. Подключение перекрестного выключателя вы можете увидеть на фото ниже.
Сначала нулевой провод питающего кабеля необходимо будет соединить с «нулем», который идет от светильника (цвет проводов — синий).
Фазный провод нужно подключить к проводу, идущему от основного контакта первого проходного выключателя.
Фазный провод, который идет от источника питания, надо соединить с общим проводом от второго проходящего выключателя.
Далее останется только соединить четыре провода от перекрестного выключателя оставшимися проводами, идущих от проходных выключателей.
Как правильно подключить 2-х клавишный выключатель дома
Самостоятельно подключить двухклавишный выключатель в доме или квартире под силу каждому мужчине (однако хотя бы элементарные знания об электрике должны быть). О том, как правильно все сделать, вы узнаете в данной статье.
Первым делом необходимо подготовить сам выключатель, патроны для лампочек и провода.
Причем обратите внимание, что для подключения двухклавишного выключателя потребуется кусок трехжильного кабеля. И еще нужна будет распределительная коробка.
Теперь плавно переходим от теории к практике.
К двухклавишному выключателю необходимо подсоединить трехжильный электрический кабель (чаще всего это три провода: в коричневой, синей (голубой) и желто-зеленой изоляции).
Провод в коричневой изоляции нужно подключить к общему разъему в выключателе, а остальные две жилы — непосредственно уже к разъёму каждой клавиши.
Основные этапы работ
Далее в распределительную коробку заводим питающий 2-х жильный кабель. Потом все провода в коробке (жилы от питающего кабеля, от выключателя и провода от двух патронов для лампочек) нужно будет зачистить от изоляции.
На следующем этапе надо соединить общий кабель от 2-х клавишного выключателя (тот, который коричневого цвета) с фазным проводом питающего кабеля. А нулевую жилу питающего кабеля нужно будет соединить с нулевыми проводами, которые идут уже от светильников.
После этого останется только соединить фазный провод светильника (патрона для лампочки) слева и провод левой клавиши выключателя. Потом нужно будет соединить провода, которые отвечают за правый светильник.
Скрутку необходимо заизолировать изолентой или можно использовать клеммники для проводов. Проверяем работоспособность электрической схемы, после чего закрываем распределительную коробку.
Андрей Васильев
Задать вопрос
sabielectro — Статьи
Выбор сечения провода
Сечение провода, необходимое для конкретного потребителя электрического тока, зависит от мощности. Обычно сечение провода измеряют в квадратных миллиметрах.
Чем больше ток проходящий по проводу, тем сильнее он нагревается. Перегрев провода может вызвать его возгорание и пожар. Чтобы уменьшить нагрев провода, нужно выбирать большее сечение провода.
Мы рекомендуем выбирать следующие соотношения, между сечением провода, и проходящим через него током:
0,5 кв. мм — 3 Ампера — 660 Вт
0,75 кв. мм — 6 Ампер — 1320 Вт
1,0 кв. мм — 10 Ампер — 2200 Вт
1,5 кв. мм — 15 Ампер — 3300 Вт
2,5 кв. мм — 20 Ампер — 4400 Вт
sabielectro.ru 10.
Цветовая маркировка проводов.
В России должны применяться провода следующих цветов:
— фазный провод L черный, коричневый, красный, фиолетовый, серый, белый, бирюзовый, оранжевый, розовый,
— провод нейтрали N (рабочий нулевой) голубой или синий,
— провод заземления PE (защитный нулевой) желто-зеленый
sabielectro.ru 04.05.2017.
Hite Pro — беспроводные клавишные и сенсорные выключатели, умный дом
Система Hite Pro не уступает лучшим мировым аналогам, например Legrand with Netatmo, Zig Bee, Z-wave, Casambi, Fibaro, Xiaomi, Broadlink, Rubetek при более доступной цене и высокой функциональности.
Система проста в настройке.
В состав системы умного дома Hite Pro входят исполнительные реле для монтажа в светильники, привода штор, ворот, водяные клапаны и т.п., диммеры. Кроме того в состав системы входят мощные реле для монтажа в электрический шкаф.
Выключатели Hite Pro выпускаются с клавишами короткого хода или с сенсорным управлением. Выключатели работают без проводов по радиоканалу.
Система Hite Pro позволяет использовать любые выключатели или кнопки других производителей, когда это нужно исходя из дизайнерских задач.
Умный дом Hite Pro имеет в своем составе датчики движения, температуры, влажности, протечки воды, открытия дверей или окон, радиопульты управления.
Центром умного дома Hite Pro является сервер. Он необходим, если вам нужно управление при помощи мобильного приложения или голосовых помощников.
Система умного дома Hite Pro имеет бесплатное мобильное приложение для iOS и Android.
Hite Pro совместима с голосовыми помощниками: Google Assistant, Яндекс Алиса, Siri, Маруся.
Оборудование Hite Pro облегчает электромонтаж в деревянных домах. С оборудованием Hite Pro вам не нужно прокладывать провода к выключателям.
Интернет-магазин оборудования Hite Pro
сенсорный выключатель,
беспроводной выключатель,
умный дом без проводов,
умный дом управление голосом,
умный дом Siri,
умный дом Алиса,
умный дом Маруся,
умный дом Google Assistant,
проводка в деревянный дом
КАК ПОДКЛЮЧИТЬ ПРОХОДНОЙ ОДНОКЛАВИШНЫЙ ВЫКЛЮЧАТЕЛЬ SCHNEIDER ELECTRIC СЕРИИ ODACE
Внизу изображена схема подключения одноклавишного проходного выключателя
(одноклавишного переключателя) Schneider Electric серии Odace для включения и выключения света с двух мест.
К клемме L первого выключателя подключается фазный провод. К клемме L второго выключателя подключается один вывод лампы.
Клеммы 1 и 2 каждого выключателя соединяются между собой.
Второй вывод лампы подключается к проводу N (нейталь).
Купить изделия Schneider Electric можно в нашем магазине на 51-км МКАД
КАК ПОДКЛЮЧИТЬ ПЕРЕКРЕСТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ SCHNEIDER ELECTRIC СЕРИИ ODACE
Внизу изображена схема подключения перекрестного переключателя
Schneider Electric серии Odace.
К клемме L первого выключателя подключается фазный провод. К клемме L второго выключателя подключается один вывод лампы.
Клеммы 1 и 2 второго выключателя соединяется клеммами L1 и L2 перекрестного переключателя.
Клеммы 1 и 2 первого выключателя соединяется клеммами 1 и 2 перекрестного переключателя.
Второй вывод лампы подключается к проводу N (нейталь).
Купить изделия Schneider Electric можно в нашем магазине на 51-км МКАД
КАК ПОДКЛЮЧИТЬ ПРОХОДНОЙ ОДНОКЛАВИШНЫЙ ВЫКЛЮЧАТЕЛЬ SCHNEIDER ELECTRIC СЕРИИ UNICA
Внизу изображена схема подключения одноклавишного проходного выключателя
(одноклавишного переключателя) Schneider Electric серии Unica для включения и выключения света с двух мест.
К клемме L первого выключателя подключается фазный провод. К клемме L второго выключателя подключается один вывод лампы.
Клеммы 1 и 2 каждого выключателя соединяются между собой.
Второй вывод лампы подключается к проводу N (нейталь).
Как подключить ПЕРЕКЛЮЧАТЕЛЬ 1-КЛАВИШНЫЙ СЕРИИ ATLASDESIGN
КАК ПОДКЛЮЧИТЬ ПЕРЕКРЕСТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ SCHNEIDER ELECTRIC СЕРИИ UNICA
Внизу изображена схема подключения перекрестного переключателя
Schneider Electric серии Unica.
К клемме L первого выключателя подключается фазный провод. К клемме L второго выключателя подключается один вывод лампы.
Клеммы 1 и 2 второго выключателя соединяется клеммами L1 и L2 перекрестного переключателя.
Клеммы 1 и 2 первого выключателя соединяется клеммами 1 и 2 перекрестного переключателя.
Второй вывод лампы подключается к проводу N (нейталь).
Как подключить ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕКРЕСТНЫЙ СЕРИИ ATLASDESIGN
Как собираются и монтируются изделия Bticino
Изделия компании Bticino, делятся на три группы: механизмы, суппорта и декоративные рамки.
Размеры изделий имеют свою единицу измерения — модуль. Механизмы, суппорта и декоративные рамки, могут иметь размер один, два, три и т.д. модулей. Например самая распространенная розетка с заземлением, имеет размер 2 модуля. Механизм вставляется и защелкивается в суппорт.
На схеме видно, как два двухмодульных выключателя, защелкивается в два двухмодульных суппорта.
Затем после монтажа собранного блока, сверху защелкивается декоративная рамка размером 2+2 модуля. Как видно из схемы рамка может иметь разный дизайн (овал или квадрат), цвет и материал, из которого изготовлена рамка.
Читать дальше
Чем отличаются классические механизмы выключателей компании Bticino, от механизмов Axial
Компания Bticino выпускает два вида выключателей серии LivingLight. Классические (традиционные) выключатели и выключатели Axial (Аксиал).
Выключатели Axial включаются и выключаются нажатием посредине клавиши. Клавиша, как у кнопки, возвращается каждый раз назад. Клавиша аксиального выключателя имеет окошки индикации посредине. Артикул механизмов Axial в серии LivingLight — L/N/NT4051…4053…, в серии Axolute HC/HD/HS4001…4003… Для подсветки и индикации традиционных и аксиальных выключателей используются разные лампочки.
Посмотрите фото внизу:
Что такое «умный дом». Часть 3. Описание устройств MyHome Play с технологией ZigBee от Legrand (Bticino)
Изделия работающие по радио технологии ZigBee просты в настройке.
Систему можно легко расширить и изменить ее конфигурацию.
Устройства работают на частоте 2,4 ГГц. Общее количество устройств в системе до 65000 шт. Что позволяет создавать беспроводную систему «умного дома» практически любого размера. Устройства My Home от Legrand (Bticino), которые работают по технологии ZigBee позволяют управлять освещением, приводами (шторы, жалюзи, ворота и т.д.) технической сигнализацией (утечка воды, газа).
Устройства, которые непосредственно управляют нагрузкой, называются активаторами. Кроме нагрузки, они подсоединяются к сети 220 В. Активаторы My Home Play выпускаются для нескольких варианта монтажа. Активаторы в монтажную коробку, активаторы для установки в подвесной потолок.
Они изображены на фото внизу.
Читать дальше
выключатели Legrand Valena установка,
Управление светом через Apple Дом,
установить выключатель на стеклянную перегородку,
Legrand 752016,
конфигурирование ZigBee,
нулевой рабочий провод,
умный дом Маруся,
Схема подключения переключателя,
Материал выдвижных розеточных блоков Legrand,
РАЗМЕР ТЕРМОРЕГУЛЯТОРА ATLAS DESIGN,
Схема подключения выключателей Legrand Mosaic,
Legrand 753030,
Управление освещением без проводов,
подключение переключателей Valena Life,
Демонтаж выключателей и розеток Bticino Living Now.
,
MyHome Play,
умный дом без проводов,
итальянский монтаж,
выбор сечения провода,
РАЗМЕР РОЗЕТКИ ATLAS DESIGN
Как подключить распределительную коробку
Руководства по проекту Fine Homebuilding Project
Электропроводка
How-To
Электрик шаг за шагом проведет вас по подключению распределительной коробки.
Брайан Уоло Выпуск 228 – июнь/июль 2012 г.
Часть моей работы профессионального электрика заключается в том, чтобы содержать свою работу в чистоте и порядке. Аккуратный рабочий ящик упрощает установку освещения, выключателей и розеток, а также помогает будущим электрикам видеть, что происходит внутри ящика. Инспекторы также обращают внимание на аккуратность, потому что аккуратная проводка снижает вероятность короткого замыкания и дугового разряда.
Для меня частью организованности является соблюдение некоторых правил относительно того, как я прокладываю кабели в распределительной коробке.
Когда это возможно, я пропускаю кабель, который подает питание в коробку, через отверстие в нижней части. Кабели, идущие к светильникам или розеткам вниз по линии, проходят через отверстия в верхней части. Если в одной распределительной коробке есть наружное и внутреннее освещение (распространенный сценарий для наружных дверей), кабель ближе к двери идет к наружному освещению; кабель, расположенный дальше от двери, питает внутренний свет.
Ничто в коде не говорит о том, что вы должны прокладывать определенные кабели через определенные выбивные отверстия, и никогда не предполагайте, что чья-то проводка следует вашим правилам. Использование собственных соглашений — это просто способ узнать, какие провода куда идут, когда вы смотрите на свою собственную работу, что удобно, когда вам нужно внести изменения или устранить неполадки в будущем.
Наконец, всегда проверяйте с помощью тестера напряжения, чтобы убедиться, что питание отключено от каждого переключателя (см. «Убедитесь, что питание отключено», FHB #19).
6). Некоторые коробки содержат более одной цепи.
Online Extra: Смотреть сопутствующую серию видеороликов
Шаг за шагом
| 1. Проложите кабель. Кабели, идущие параллельно элементам каркаса, должны быть скреплены скобами не реже, чем через каждые 4-1/2 фута вблизи центра доски. Хотя жестких правил не существует, будьте последовательны в размещении ящиков. Расстояние 44 дюйма. с пола работает для взрослых, детей и людей в инвалидных колясках. Кодекс требует, чтобы кабели были защищены от повреждений и проложены аккуратно или «профессионально». Следите за тем, чтобы на кабеле не было петель и перекручиваний, чтобы его было легче тянуть. | |
2. Промаркируйте кабель. Раскрутите каждый кабель и пометьте его так, чтобы надпись была под коробкой, когда кабель находится в коробке и скреплен скобами. Хотя этикетки могут показаться излишними хлопотами, их использование в коробках с несколькими переключателями облегчает их последующее подключение. | |
| 3. Уложите кабели в коробку. Пластиковая коробка имеет выступы для фиксации проводов. Язычки часто соединяются с коробкой в процессе формования. С помощью острогубцев или плоской отвертки немного приподнимите язычок и слегка изогните кабель, прежде чем вставить его в коробку. | |
| 4. Закрепите все кабели сразу . Убедитесь, что все кабели выходят на 3 или 4 дюйма за переднюю часть коробки. Лучше всего вставить все кабели, убедившись, что они аккуратны и не скручены, а затем скрепить их скобами на расстоянии не более 8 дюймов от коробки. Кабельный укладчик — отличный инструмент для укладки четырех и более кабелей. | |
5. Подготовьте проводники. Уложив провода в коробку и закрепив их скобами, срежьте этикетки с помощью резака для изоляции и вставьте их в отверстия, через которые кабели входят в коробку. Удалите оставшуюся изоляцию, разрезав ее канцелярским ножом, начиная примерно на 2 дюйма от конца. (Обязательно отрезайте от себя.) Удерживая проводники, потяните вниз внешнюю изоляцию. Когда вы закончите, срежьте изоляцию бокорезами и наклейте этикетку на горячий провод кабеля. | |
| 6. Сначала подключите нейтрали. Белые (нейтральные) провода часто соединяются вместе в распределительной коробке. Протяните их вдоль задней части коробки к центральному месту, обрежьте по длине и используйте инструмент для зачистки проводов, чтобы оголить примерно 3/4 дюйма. до 1 дюйма медного проводника на каждый провод. Скрутите проводники плоскогубцами, обрежьте жгут и закройте его проволочной гайкой. Аккуратно сложите пачку так, чтобы она ровно лежала в задней части коробки. Обратитесь к пакету проводных гаек для получения рекомендаций по правильному размеру разъемов проводов. | |
7. Подключите провода заземления к следующему . Проложите оголенные медные провода заземления вдоль задней части коробки и подведите их к одной точке. Скрутите провода вместе как единое целое и закройте их проволочной гайкой или обжимной втулкой. Убедитесь, что для каждого заземленного переключателя в коробке имеется отрезок провода длиной 4 дюйма (косичка). | |
| 8. Горячие провода в последнюю очередь. На однополюсном выключателе черный (горячий) провод, подающий питание на выключатель, подключается к одной из клемм, а провод нагрузки подключается к другой. Вы можете иметь один источник питания для более чем одного коммутатора, добавив косички под гайку провода. В коробке также находится кабель для трехпозиционного переключателя. Его красный проводник обрабатывается так же, как и черный проводник. |
9. Сложите провода внутрь. Каждый однополюсный переключатель будет иметь пару (линия и нагрузка) черных проводов. Рядом с наружными дверями проложите черный провод, питающий светильники наружного освещения, ближайший к двери. Аккуратно сложите провода в коробку, не путая их.
Протолкните провода к задней части коробки, чтобы они не повредились во время гипсокартона. Когда пришло время установить переключатели, вытяните черный и заземляющий провода и подключите их к соответствующим клеммам переключателя.
Инструменты
From Fine Homebuilding #228
Инструмент для зачистки кабелей с ножом для изоляции
Бокорезы с обжимными губками
Обжимная втулка
Гайка для провода
Гайка провода заземления
Предыдущий: Советы по зачистке проводов для черновой обработки в электрической коробке Следующий: Как зачистить кабель внутри электрических коробок
Направляющая
Электропроводка
Глава
Черновая обработка
Электропроводка
Проводка
Надежное, соответствующее нормам руководство от профессионалов по безопасной работе с любым проектом электропроводки
Посмотреть руководство по проекту
Просмотреть все руководства по проектам »
Станьте участником и получите неограниченный доступ к сайту, включая
Руководство по электромонтажным работам.
Начать бесплатную пробную версию
Работа с электричеством
Инструменты и материалы
Розетки и выключатели
Освещение и вентиляторы
- Дизайн освещения
- Установка освещения
- Поклонники
Грубо-в
Наружная проводка
- Основы
- Магазины
- Установка освещения
Панели и подпанели
Как подключить кнопочный переключатель
Как подключить кнопочный переключатель может быть небольшой проблемой, которая беспокоит некоторых людей. Эта статья познакомит вас с тем, как подключить кнопочный переключатель.
Что такое кнопочный переключатель?
Металлические кнопочные переключатели, сокращенно называемые кнопочными кнопками, которые обычно используются для включения или выключения цепи управления.
Это низковольтный электроприбор, который дает инструкции по электрическому торможению, а также является очень широко используемым электроприбором главного управления. В электрической схеме автоматического управления используется для ручной подачи управляющих сигналов на управляющие контакторы, реле, электромагнитные пускатели и т. д.
Область применения: все виды коммерческого кухонного оборудования, медицинское оборудование, мелкая бытовая техника, погрузочно-разгрузочное оборудование и т. д.
Когда кнопка установлена на работающей машине или инструменте, она большую время.
Переключатель переводится во второе состояние только тогда, когда этого требует внешняя сила, и как только внешняя сила снимается, переключатель возвращается в исходное положение благодаря пружине.
Светодиодная сигнальная лампа ，Полное руководство Таким образом, выключатели имеют кнопочный переключатель с фиксацией и кнопочный переключатель мгновенного действия, а также есть кнопка, которая используется для аварийного останова.
Различная проводка кнопочного выключателя может выполнять основные функции управления, такие как пуск, останов, положительное и отрицательное вращение, изменение скорости и блокировка и т. д.
Обычно каждая кнопка имеет две пары контакторов. Каждая пара состоит из одного нормально разомкнутого контактора и одного нормально замкнутого контактора.
При нажатии кнопки обе пары контакторов срабатывают одновременно, нормально замкнутый контакт размыкается, а нормально разомкнутый замыкается.
Вы знаете, как подключить кнопочный переключатель? Существует множество способов подключения одной и той же кнопки. Подробности вы можете узнать из нашего видео.
Сигнальная лампа ，Полное руководство
Как подключить кнопочный переключатель?
Кнопка на картинке 19Металлический кнопочный переключатель из нержавеющей стали мм, имеет функцию самоблокировки, 1NO1NC, красный, 12В, 5 контактов.
Штырьки делятся на нормально замкнутый штырь, нормально открытый штырь NO, общедоступный штырь C и штырь с двумя лампами.
Обычная конфигурация бусинок лампы без положительной и отрицательной полярности. Шарик лампы относительно независим от переключателя, которым можно управлять с помощью переключателя или периферийных цепей.
Сигнальные лампы ，Полное руководство
Его можно использовать с соответствующим жгутом кнопок, жгут кнопок показан на рисунке:
- Черный провод и красный провод представляют собой провод светодиодного освещения
- Желтый провод представляет собой провод NC .
- Синий провод обозначает NO провод
- Зеленый провод — это контакт C в качестве провода общего пользования
Цвет провода может быть изменен в соответствии с вашими требованиями, например, белые провода или другие цвета.
Кнопки для винтовых зажимов можно соединять только с помощью проводов.
Устройство обычно подключается к заземляющему, горячему и нейтральному проводам.
Соедините зеленый контакт общего провода C с положительным полюсом источника питания. Соедините провод красного светодиода и положительный полюс управляемого устройства вместе, затем соедините с синей линией NO.
Соедините отрицательный полюс управляемого устройства с положительным полюсом провода черного светодиода источника питания. Нажмите кнопку, светодиод начнет работать, и нагрузка будет запитана.
Нажмите кнопку еще раз, светодиодный индикатор погаснет, и питание нагрузки будет отключено. Как показано на следующем рисунке.
Узнайте больше о Водонепроницаемом кулисном переключателеВыше показана самая обычная проводка кнопочного переключателя, другая — проводка формы освещения, принцип работы следующий.
Соедините зеленый общедоступный провод с контактом C с положительным полюсом источника питания.
Соедините красный провод светодиодной лампы и положительный полюс управляемого электроприбора вместе, затем соедините желтым проводом NC.
Соедините вместе отрицательный полюс управляемого электроприбора и черную светодиодную линию, затем соедините с положительным полюсом источника питания.
Нажмите кнопку, светодиодный индикатор погаснет, и нагрузка отключится.
Как соединить провод с Светодиодными индикаторами ?Как подключить двухцветный кнопочный переключатель?
Вы знаете, как подключить двойной выключатель?
Схема подключения двухцветной кнопки немного похожа на двойной переключатель.
Выключатель кнопочный также можно разделить на однополюсный и двухполюсный, основное отличие состоит в количестве управляемых линий: одна однополюсная и две двухполюсные.
Работа 19-мм красно-зеленого двухцветного света выглядит следующим образом.
Соедините штырь зеленого фонаря с положительным полюсом управляемого электроприбора.
Соедините отрицательный полюс управляемого электроприбора с синим замыкающим контактом.
Соедините штырь NC желтого провода с штырьком красной лампы. Зеленый контакт C и общий контакт светодиодной лампы вместе подключаются к источнику питания.
Зеленая лампочка горит, нагрузка включена, а красная лампочка горит, нагрузка отключена.
Может использоваться со жгутом проводов кнопочного переключателя
В некоторых местах, где пространство для установки небольшое, кнопочный переключатель можно использовать для более быстрой установки кнопки, а саму кнопку можно заменить более удобной использование в будущем или кнопочный переключатель случайно поврежден.
Служба бесплатной доставки образцов
Кнопки Filn имеют ценовое конкурентное преимущество в отрасли и самые полные стили.
Filn поставили качество своей продукции в качестве гарантии, завоевав похвалу отечественных и зарубежных клиентов.
20A ON OFF Водонепроницаемый IP67 AC 120V Кулисный переключательДалее мы продолжим разработку новых кнопочных переключателей и создадим лучший имидж бренда компании. У нас есть собственная фабрика, в производственном цехе пять производственных линий.
Кроме того, у нас нет минимального заказа. Мы можем предоставить вам образцы бесплатно, наш адрес электронной почты [email protected], и мы можем организовать образцы в течение одного дня.
Срок поставки составит 5 дней, если количество заказа составляет 1000 штук.
О FILN
Yueqing Yulin electronic Co., Ltd. является профессиональным производителем кнопочных переключателей и сигнальных ламп.
Компания также много знает о проводке кнопочных переключателей, продукция которой широко используется в машиностроении, электроэнергетике, автоматизации и других отраслях промышленности.
Для домашних пользователей высокого класса это предпочтительный продукт с передовым и совершенным производственным оборудованием, испытательным оборудованием и контрольно-измерительным прибором.
Сертификация продукта FILN завершена, внесены в список UL, CCC, экологическая сертификация и так далее.
Наша продукция строго соответствует системе обеспечения качества ISO9001 для обеспечения производственного процесса.
Кроме того, процесс проверки полностью контролируется качеством.
О TONGOU
TONGOU была основана в 1993 году командой инженеров с большим опытом работы в области электрозащиты. В настоящее время TONGOU занимается проектированием и производством устройств защиты цепей, таких как автоматический выключатель с защитой от утечки на землю (ELCB), миниатюрный автоматический выключатель (MCB), автоматический выключатель защитного отключения (RCCB), автоматический выключатель защитного отключения с защитой от перегрузки по току (RCBO), выключатель-разъединитель.
