Как подключить телефонную розетку в 2, 4 провода, внутренней разводкой

Телефонные розетки используются как средство коммутации телефона с телефонными линиями или их отдельными направлениями. Они дают возможность быстро отсоединить телефонный аппарат от линии перенести его в другое помещение и быстро подключить. С появлением беспроводных радиотелефонов необходимость разветвление телефонной сети отпало. Но розетки для телефонов остаются, востребованы для подключения базового блока и интернет модемов. В статье расскажем, как подключить телефонную розетку, рассмотрим их виды и способы установки.

Содержание

1. Виды телефонных розеток
2. Особенности подключения телефонных розеток
3. Подключение старых аппаратов к розетке РТШК-4
4. Подключение новых розеток с коннектором типа RJ
5. Особенности подключения телефонных розеток Legrand
6. Особенности подключения и фиксации проводов с коннекторами
7. Подключение коннектора к кабелям без кримпера, подручными инструментами
8. Установка телефонных розеток и прокладка линий в квартире или офисных помещениях
9. Основные ошибки при монтаже
10. Часто задаваемые вопросы

Виды телефонных розеток

Производители делают несколько видов телефонных розеток, старая конструкция РТШК-4 с развитием и увеличением видов техники подключаемой через телефонные линии постепенно вытесняются стандартом RJ. Этот стандарт позволяет сделать подключение любой аппаратуры универсальным, форма разъемов одинаковая, разница в количестве проводов в кабеле. Для двухпроводной телефонной сети можно использовать любой разъем выделив нужные контакты и провода. Рассмотрим подробнее конструкции розеток различных видов:

• РТШК-4 — старая конструкция прошлого века в настоящее время практически уже не используется. Имеет прямоугольный пластиковый корпус с четырьмя контактами, на вилке четыре плоских металлических пластины которые входят в прорези розетки. Центральный пластиковый штырь для жесткости соединения вилки с розеткой.

• RJ-11 и RJ-12 — самые распространенные коннекторы (разъемы) в розетках, применяют для подключения обычных телефонных аппаратов бытового назначения с двухпроводной линией, трубка с аппаратом тоже подключается разъемами такого типа. Коннекторы с обозначениями 4p4с в конструкции имеют 4Р – четыре контактные полосы, 4с – установлено четыре контакта, 4p2с указывает, что установлено 2 контакта. Аналогично читаются обозначения на моделях RJ-12, только там 6 посадочных мест для контактов, может быть установлено 2, 4 или шесть медных контактных пластин.

Внешний вид розетки с двумя коннекторами типа RJ-12 с четырьмя проводами на каждом. В принципе при хорошем зрении это видно визуально во внутренней части коннектора.

• RJ-14 — эта модель устанавливается в офисных помещениях для телефонных аппаратов с функциями передачи и приема факсов. Подключения модемов компьютерной сети и приборов другого назначения. Он может иметь 4 контакта, подключаться к четырехжильному проводу с двумя витыми парами для подключения двух линий к двум различным аппаратам через разветвители.
• RJ-25 имеет несть посадочных мест, используется для подключения телефонных линий, локальных компьютерных сетей, модемов, фасов, принтеров и другой офисной техники;
• Бывают комбинированные корпуса розеток, где предусмотрены спаренные разъемы РТШК-4 и RJ стандарта.

В классическом варианте для подключения обычного телефонного аппарата используются розетки с коннекторами RJ-11 или RJ-12 с двумя проводами. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Кроме как по виду коннекторов телефонные розетки отличаются по способу установки:

• Накладные привинчиваются на стену, проводка в этом случае обычно прокладывается на поверхности;
• Внутренние устанавливаются в углубление стены с подрозетником при скрытой проводке под слоем штукатурки или другого декоративного покрытия.

Особенности подключения телефонных розеток

Для старых дисковых или кнопочных телефонов можно поставить розетку марки РТШК-4 так как в них не предусмотрены гнезда для соединения с коннекторами серии RJ.

Схема подключения РТШК-4 к линии и вилки к аппарату

Для этого не требуется особых навыков, достаточно понять простую схему подключения и уметь пользоваться простой отверткой.

Подключение старых аппаратов к розетке РТШК-4

Для возможности подключения к одной линии параллельно двух телефонных аппаратов, один из которых современного образца рекомендуется установить комбинированную розетку, в которой соединения РТШК-4 и RJ стандарта. Розетка имеет четыре контакта, линия подключается к двум правым, аналогично к двум правым контактам вилки подключается провод от телефонного аппарата. Внутри корпуса соответствующие контакты соединены с перемычками с разъемом RJ.

Подключение новых розеток с коннектором типа RJ

Независимо от марки коннектора RJ12,14 или другой методика подключения остается одинаковой. По умолчанию для телефонных линий в коннекторах используются два центральных контакта 3 и 2- ой.

Схема подключения коннекторной розетки к телефонной линии

Для второй линии с четырьмя проводами подключают 1 и 4 контакты. Полярность обычно не учитывают, современная аппаратура автоматически адаптируется, но на всякий случай рекомендуется соблюдать при подключении. Плюсовой провод на телефонной линии по правилам должен быть с красной изоляцией, отрицательный зеленый, иногда эти требования не выполняются. Линия может быть проложена плоским двухжильным проводом без цветовой маркировки, поэтому надо проверять мультиметром.  Читайте также статью: → «Проверка цепей мультиметром или тестером».

Совет №1. В целях безопасности подключение и зачистку изоляции проводов линии АТС лучше проводить в сухих монтажных перчатках или в тонких резиновых. Это исключает поражение электрическим током во время сигнала вызова в телефонных сетях, напряжение в этот момент достигает 120 Вольт.

Особенности подключения телефонных розеток Legrand

В отличие от обычных розеток для телефонных линий, где необходима зачистка контактов на концах проводов от изоляции, потом делается петля вокруг болта, который затягивается на контактной клемме. Некоторые французские и немецкие производители значительно упростили этот процесс, придумали конструкции, где этого не требуется. Провод с витой парой очищается на конце только от внешней оболочки на 2 – 3 см, тонкие концы не зачищаются, просто вставляются в отверстия клеммы.

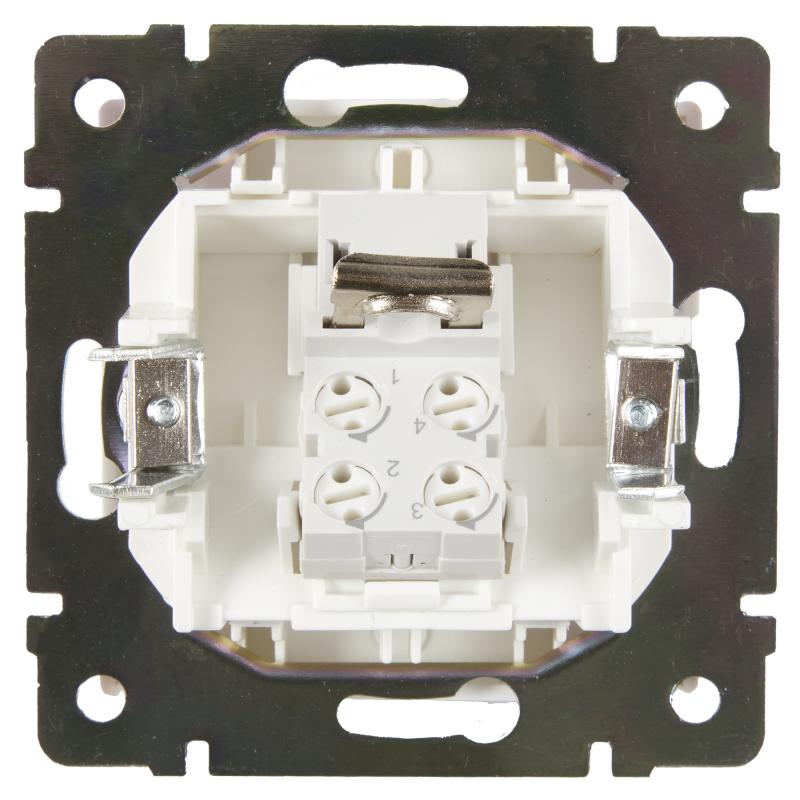

Схема конструкции подключения линии к розетке Легранд

Зажимной винт, поворачивается отверткой всего на четверть оборота по часовой стрелке. Этот механизм обеспечивает надежный контакт и фиксацию провода, ножи контактной группы прорезают изоляцию, соединяясь с металлическим проводником. Такой способ соединения на много упрощает и ускоряет монтажные работы.

Технические характеристики некоторых телефонных розеток компании Легранд:

Степень защиты от влаги	IP 20
Способ установки	Со скрытой проводкой
Цвета	белый, алюминий или под слоновую кость
Материал	поликарбонатовая
Количество розеток коннекторов	1

В электрических характеристиках розетки оценивается максимально возможные параметры сигналов пропускаемых через контакты.

Электрические характеристики элементов для розеток телефона марки Легранд:

Рабочий ток, А	20 – 32 А
напряжение	250 В
Частота процессора	4-2400 МГц
Огнеупорность	650° C в течении 0. 5 минуты
Интервал Температура эксплуатации	5 – 40 ̊ С

В мире есть много производителей розеток для телефонов, но по электрическим характеристикам они не существенно отличаются. При выборе, внимание обращают на:

• Количество коннекторов;
• Способ установки, наружная или накладная;
• Метод крепления проводов, с зачисткой изоляции или упрощенный механизм;
• Материал изготовления, цвет, формы и другие элементы чтобы вписывалась в интерьер.

Неплохие изделия серии REONE делают отечественные производители, их электрические параметры практически не отличаются от Легранд. остальные характеристики вполне устраивают отечественного покупателя по цене и качеству.

Характеристики телефонных розеток серии Reone:

Вес	Не более 100 гр
производится	Россия
Материал	Поликорбанат, алюминий
Марка	Reone
Цвет	белый
Способ установки	накладная
Количество коннекторов	1
Степень защиты	IP 20

Особенности подключения и фиксации проводов с коннекторами

Обычно в комплекте телефонных аппаратов соединительные провода с коннекторами на концах идут в комплекте. В процессе эксплуатации, линия может быть порвана или разрушен корпус коннектора. При подключениях дополнительных направлений возникает необходимость замены проводов и подключения к ним коннекторов.

В старых розетках для подсоединения провода к контактам достаточно зачистить ножом изоляцию на концах провода, оголенные концы установить в клеммы, после чего отверткой закрутить зажимной винт. Набор инструментов простой, но процедура немного кропотливая и длительная по сравнению с коннекторным подключением телефонных линий.

Подключение розеток, в корпусе которых коннекторы осуществляется быстро, но требует специального инструмента. Для обжима на концах кабеля контактов в коннекторе используются специальные плоскогубцы (Кримпер). Читайте также статью: → «Технология обжатия сетевого кабеля». Есть кримперы с гнездами под разные размеры коннекторов, в нашем случае используются стандарты RJ-11 или RJ-12 с четырьмя каналами для укладки проводов. Присоединения коннектора осуществляется в следующей последовательности:

• Монтажным ножом или специальным стриммером с кабеля снимается внешняя оболочка не более 2 см от края;
• Провода выравниваются, так чтобы направлены были в соответствующие средние гнезда коннектора, после чего вставляются до упора;
• Внешняя оболочка кабеля должна входить в корпус стримера не менее чем на 0. 5 см, если она выступает надо подрезать провода и вставить снова;
• Вся эта конструкция вставляется в паз кримпера и сжимается до характерного щелчка, иногда его не слышно.

Профессиональный кримпер с рабочими элементами различного назначения

Все на этом обжим и соединение закончено, проверьте визуально целостность коннектора и не сильно потяните за провод, оценив надежность крепления проводов. Кабель с четырьмя проводами подключается к коннектору так же, только надо учитывать, что одна пара вставляется в средние пазы, вторая в крайние.

Подключение коннектора к кабелям без кримпера, подручными инструментами

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты. Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

• Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
• Плоской отверткой последовательно вдавливаются все контакты;
• Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Совет №2. Профессионалы проверяют качество соединения специальным тестером, на бытовом уровне это можно сделать просто, подключить кабель между телефоном и розеткой. Снимите трубку если все сделано правильно, будет характерный гудок, для верности позвоните на любой номер.

Установка телефонных розеток и прокладка линий в квартире или офисных помещениях

В случаях со скрытой проводкой под розетки делаются в стене отверстия, устанавливаются подрозетники после чего ставится отдельно телефонная розетка или блок розеток с различным назначением:

• Телефонные;
• Телевизионные;
• Электрические на 220В.

Блок розеток различного назначения

Провода прокладываются в отдельных штробах, после чего закрываются штукатуркой. Как правило, основная телефонная розетка ставится в коридоре, от нее делаются параллельные подключения линий в различных направлениях в другие помещения. В данном случае провода к контактам розетки прикручиваются отверткой. Для прокладки телефонной линии с современными телефонными аппаратами используют телефонные кабели КСВП – 2х0.4 для обычных аппаратов. Аббревиатура расшифровывается как кабель с витой парой, цифры означают 2 – количество проводов, далее каким сечением 0.4 мм² Для цифровых телефонов с программным управлением могут применятся кабели КСВП – 4 х 0. 4.

Чаще всего линии прокладывается вдоль стен, по возможности прячется в кабельканалах плинтуса.

Для наружной проводки концы проводов от входящей в квартиру линии не обязательно зачищать и винтами крепить на контакты розетки, подсоедините на его конец коннектор. Установите в нужном месте розетку с необходимым количеством коннекторных подключений, на вход подключается основная линия, на остальные отходящие в другие комнаты.

В сборке схем таких линий основное требование не перепутать парность подключения контактов, везде пара линии подключается на средние контакты или на крайние. Если все сделано правильно, можно подключать, телефон в любой комнате будет работать.

Основные ошибки при монтаже

• Покупают розетки и коннекторы, не того стандарта, что приводит к сложностям в подключении проводов. Надо четко определиться, сколько будет линий, и их функциональное назначение. Для телефонов используются коннекторы RJ-11; RJ-12 или RJ-14 с четырмя каналами для укладки проводов. Для компьютерных сетей коннекторы RJ-45/25 могут иметь 8 проводов, 4 пары, через них конечно можно подключить телефон, но зачем усложнять себе жизнь, выясняя в какое гнездо надо уложить пару проводов. В нашем случае все понятно четыре полосы пара укладывается в средние каналы 2 и 3 контакты.
• Пытаются подключить плоский телефонный провод к коннектору, контакты зажать можно, но внешнюю оболочку не получится. Соединение будет не надежным и при незначительной натяжке концы выскочат из коннектора.
• При параллельном соединении коннекторов в одной розетке путают контакты, два средних контакта одного коннектора надо соединить перемычками с двумя средними контактами другого коннектора;
• При подсоединении коннектора к кабелю не заводят в его корпус внешнюю оболочку. При этом обжимаются только контакты, кабель не фиксируется, так же как в случае с плоским телефонным проводом;
• Некоторые при установке проводов в коннектор зачищают изоляцию для надежности контакта. Этого не следует делать особенно с многожильными проводами, повышается риск замыкания между проводами при отслоении даже одного волоска. Со снятой изоляцией многожильный провод сложнее вставить в пазы коннектора.

Часто задаваемые вопросы

Вопрос №1. Для надежного соединения плоского провода с коннектором можно в месте соединения на него надеть плотный кембрик?

На практике такого никогда не делал, теоретически можно, проверьте, если будет крепко держаться используйте этот метод как частный случай. Постоянно не рекомендую, зажим коннектора рассчитан на оболочку кабеля КСВП.

Вопрос №2. Можно плоский старый провод подключить к розетке Лезард?

Без проблем, на нем жесткая изоляция для надежности зачистите, и вставляйте в клеммы, остальное по инструкции поворачивайте винты и зажимайте.

Вопрос №3. Можно установить на корпусе основной розетке выключатель для отключения параллельного телефона?

Конечно можно, но не стоит изобретать велосипед, купите розетку с выключателем, производители такие делают.

Вопрос №4. В квартиру заходит кабель с четырьмя проводами как определить нужную пару?

Обычно это может быть красный и зеленый провод, но не факт, поэтому самый простой способ проверить телефоном. Подключите провод с коннектором к телефонной розетке, с внутренней стороны розетки подключите один провод ко второму контакту. Остальные три провода последовательно подключайте к третьему контакту, если гудок в трубке не появится, исключите этот провод и проделайте эту операцию с остальными. Так методом исключения вычислите свою пару.

Оцените качество статьи:

Как подключить телефонную розетку . Электропара

С появлением мобильной связи стационарные телефоны не потеряли своей актуальности, особенно в административных и офисных зданиях. Чтобы обеспечить возможность установки такого телефонного аппарата, следует подключить телефонную розетку.

Подключение телефонной розетки своими руками гораздо проще и безопаснее, чем аналогичный процесс с обычной электрической розеткой на 220 В. Розетки для телефона работают в сети с гораздо более низким напряжением, поэтому даже при прямом контакте с оголенными частями провода никакого риска для жизни и здоровья нет. Один нюанс – если во время контакта произойдет входящий вызов, напряжение увеличится до 120 Вольт, а это уже довольно болезненно и неприятно.

Подключить телефонную розетку к проводу не представляет особой сложности – простая схема с двумя проводами понятна даже начинающему электрику. При этом можно подключить к одной линии несколько абонентов (телефонных аппаратов), что особенно актуально в больших помещениях. Розетки соединяются в одну цепь параллельным способом – один провод идет на все первые контакты розеток, второй – на следующие.

Телефонная розетка может иметь различную конструкцию с креплением на защелках или болтиках. Разобрать розетку довольно просто – для этого нужно с помощью отвертки подцепить защелки, а в случае винтового монтажа вывернуть болтики. Накладные розетки монтируются непосредственно на рабочую поверхность (на стену), а телефонные розетки скрытого монтажа устанавливаются в монтажный короб или блок.

Порядок подключения телефонной розетки

Выбор телефонной розетки зависит от типа используемого аппарата. Если модель устаревшая, к ней подойдет универсальная телефонная розетка, в которой совмещены и четырехконтактный разъем, и современный коннектор.

Подключение телефона к розетке старого образца довольно простое – с правой стороны от пластикового язычка находятся контакты, к которым и нужно подключить 2 провода. Нужно обратить особое внимание на то, чтобы и в розетке, и в телефонной вилке провода были подключены зеркально на соответствующие контакты.

В большей части случаев абонент обладает современным аппаратом, под который нужно подобрать современную розетку из трех существующих типов коннекторов.

Различают следующие типы розеток:

RJ11 c 2 проводами;

RJ14 с 4 проводами, контактами;

RJ25 с тремя парами контактов.

Телефонные розетки RJ14 являются отличным вариантом для установки своими руками. Они подходят почти ко всем телефонным аппаратам. Если в доме только один стационарный телефон, нужно использовать для подключения 2-ой и 3-ий контакты, расположенные в середине. Если есть необходимость подключить вторую линию, следует использовать 1-ый и 4-ый контакты.

Если телефонная розетка накладная, то используются только средние контакты, к которым идут провода красного и зеленого цвета.

Розетка RJ25 оснащена тремя парами контактов, это не самый лучший вариант для подключения телефонам своими руками. Чтобы подключить одну телефонную линию, нужно использовать 3-ий и 4-ый контакты, к которым подводится красный и зеленый провод.

Все телефонные розетки (RJ11, RJ14, RJ25) подключаются с использованием телефонного провода, оснащенного соответствующим коннектором, по сути, разница лишь в количестве контактов.

Какие провода использовать для подключения телефонной розетки? Все провода и кабели имеют конструкционные особенности, которые напрямую влияют на выбор области применения.

В бытовых условиях (квартира, дача) применяется двужильный провод, однако с увеличением потенциального количества абонентов количество жил может увеличиваться до 6, а при подключении к компьютеру наиболее оптимальна витая пара.

Специфика подключения телефонной розетки Legrand

Что и говорить, электротехническая продукция компании Легранд пользуются огромной популярностью, поэтому очень часто пользователи задают вопросы, связанные с подключением телефонной розетки  этого брэнда.

Телефонные розетки Legrand производятся с использованием самых новейших технологий. Так, нет необходимость в зачистке проводов, поскольку в конструкции уже присутствует встроенный механизм самозачистки. Подключение кабеля и вовсе не требует никаких усилий – достаточно лишь повернуть контактный механизм на четверть оборота.

После окончания работ обязательно нужно проверить работоспособность телефонной линии. Для этого нужно снять трубку и прослушать, есть ли гудок. Если в телефонной трубке тишина, можно попробовать поменять провода местами, благо их всего два, и много времени это не займет.

Если аппарат по-прежнему не работает, нужно проверить всю схему с самого начала.

ПРОВОДКА ТЕЛЕФОННЫХ РОЗЕТОК – КАК ЭТО СДЕЛАТЬ

На этой странице описывается, как подключать телефонные розетки в Великобритании только. Как и во всех электромонтажных работах, если вы не обучены или не имеете опыта в таких вопросах рекомендуется обратиться за помощью к профессионалу. Розетки

могут быть установлены только на новую систему вилок и розеток. Если ваши телефоны подключены к разъему, как показано на рисунке ниже, тогда вы необходимо связаться с вашим поставщиком услуг обмена, чтобы иметь главный сокет установлен. Вы можете подключать только Master Socket.

Имейте в виду, что основные сокеты со временем обновляются и могут не быть упомянутым на этой странице. Пожалуйста, свяжитесь с поставщиком, если вам требуется Дополнительная информация.

Инструменты
Вам также понадобятся инструменты для подключения розетки, и они должны быть в хорошем состоянии. состояние. Необходимые инструменты:

Игольчатый молоток
Маленькая отвертка
Бокорезы
Длинногубцы
Knife
Krone Insertion Tool — купите на Ebay — НЕ ДЕЛАЙТЕ купи дешевую пластиковую проволоку вставщик.
Защитные очки

Планирование
Прежде чем начать, спланируйте маршрут кабеля. Розетки провода от Мастера а затем следовать от сокета к сокету.

Если вы подключаетесь к 1-му этажу, подумайте о том, чтобы выйти наружу — обычно через переднее окно — вверх по стене — и в окно спальни. Это потому что прокладка кабеля вверх по лестнице, как правило, является проблемой и требует прокладки кабеля поверх многочисленные двери.

Не залезайте под ковры и не прокладывайте кабели за дверями. Вершина плинтус — хорошее место для начала.

Помните, что телефонные кабели обычно имеют трехметровый кабель.

Установка розетки
Если розетки устанавливаются после постройки дома, то монтируются на поверхности являются лучшим вариантом. Они должны быть прикреплены к стене или плинтусу. с соответствующими креплениями. Всегда надевайте защитные очки при сверлении.

ПРЕДУПРЕЖДЕНИЕ — Прежде чем прикрепить розетку к стене, убедитесь, что вы выбрали положение, в котором вы не заденете скрытые трубы или электрические кабели. Проверьте с помощью кабельного локатора — купите в магазине «Сделай сам».

Следите за тем, чтобы розетки не касались пола, чтобы не повредить оборудование для уборки пола и чтобы можно было аккуратно вывести кабель из коробки с розеткой на место. к плинтусу.

После того, как вы определились с расположением разъемов, осторожно вырежьте подходящее отверстие для ввода кабеля сбоку или в основании каждого разъема с помощью острого ножа.

Установите розетки на место с помощью двух винтов и пластиковых дюбелей, поставляемых с каждой розеткой. Крепежные отверстия коробки розеток имеют прорези, что позволяет регулировать их по горизонтали и вертикали перед полной затяжкой винтов.

Кабели
В проводке домашнего телефона используется кабель, содержащий 6 одножильных проводников диаметром 0,5 мм. Важно, чтобы использовался провод такого размера, иначе хорошее электрическое соединение не может быть гарантировано, и в будущем могут возникнуть проблемы с системой.
Никогда не используйте многожильный провод, сетевой кабель или провод звонка.

Протяните кабели к гнездам удлинителей в соответствии с вашим планом. Протяните кабель через каждое входное отверстие в гнездовой коробке и оставьте около 200 мм (8 дюймов) запасного кабеля в гнезде.

ВНИМАНИЕ! работы или повреждения системы и должны быть заменены, не заклеены.

На прямых участках легче закрепить кабель на одном конце троса, туго натяните кабель, закрепите другой конец, а затем вставьте промежуточные планки с интервалом примерно 300 мм (12 дюймов).

Вы также можете использовать две скобы, как показано, чтобы аккуратно удерживать изгиб кабеля на месте, а не одну скобу на изгибе.

Прямые участки	Крепление к углам

Подключение розеток
Старт на последнем сокете и заканчиваем на главном сокете. Для каждого кабеля в каждой розетке отрежьте оболочку на конце кабеля примерно на 13 мм. (1/2 дюйма) парой бокорезов и обнажите белый нейлоновый шнур.

Захватите трос с длинными плоскогубцами (оберните шнур вокруг наконечники, если он выскальзывает) и сильно потяните вниз, оголив провода примерно на 50 мм (2 дюйма).

Затем срежьте ненужную оболочку бокорезами. Не удаляйте изоляцию из ПВХ с самих проводов.

Закрепите аккуратно прикрепите кабельную оболочку к креплению кабеля на лицевой панели розетки с помощью нейлоновой стяжки, поставляемой с розеткой. Проденьте стяжку через прорезь/отверстие в задней части лицевой панели. Поместите кабель на место и затяните стяжку ( см. схему ниже).

Н.Б. Способы крепления кабеля могут различаться в зависимости от производителя розетки.

Разложите отдельные провода так, чтобы вы могли различать цвета. Первый идентифицированный цвет является основным цветом пластиковой изоляции, второй цвет печатается поверх первого; например, Зеленый/белый означает зеленую основу, белое наложение, Белый/зеленый означает белое основание, зеленое наложение.

В каждой розетке проводка ДОЛЖНА быть подключена следующим образом:

Белый/оранжевый	4	—	3	Оранжевый/Белый
Белый/Синий	5	—	2	Синий/белый
Белый/зеленый	6	—	1	Зеленый/белый

ПРЕДУПРЕЖДЕНИЕ. Убедитесь, что вы правильно соблюдаете цветовую кодировку. Неправильная проводка может привести к неправильной работе или повреждению системы.

Концевая заделка проводов
Для качественной заделки не требуется зачистка проводов или пайка.

Инструмент Krone (IDC — Insulation Displacement Connector) или дешевая пластиковая проводка инструмент будет использоваться для подключения проводов к розетке.

ВАЖНО! Не пытайтесь вставлять провода ничем, кроме надлежащего инструменты. Всегда надевайте защитные очки при использовании инструментов IDC, так как концы проводов могут отлетать.

Крепко поддерживайте лицевую панель гнезда и держите инструмент вертикально, следя за тем, чтобы «лезвие» инструмента было повернуто правильно. Это важно, так как не только инструмент будет поврежден, но и провод не будет правильно заделан, если инструмент используется неправильно. Рекомендуется сначала потренироваться, поместив инструмент IDC на клемму без провода. В правильном положении инструмент легко скользит до фаски пластикового изолятора на клемме.

Оставив небольшой провис в проводе, поместите провод, который нужно заделывать, в соответствующий слот клеммы. Установите инструмент на место. Сильное вертикальное давление на инструмент вдавит провод в вилку разъема, и соединение будет выполнено. Вы услышите, как он встанет на место. Затем удалите лишний провод за разъемом с помощью боковых кусачек. На картинке показан дешевый электромонтажный инструмент, если используется версия Krone, то сторона с ножницами находится в углублении (показано справа на картина). Инструмент Krone также автоматически отрезает запасной провод.

Если к розетке должны быть подключены два кабеля, второй провод должен быть вставлен в ту же клемму. Каждый провод должен быть вставлен отдельно, а не оба сразу. Убедитесь, что провода полностью вставлены в вилку разъема, один над другим. Розетка рассчитана максимум на два кабеля.

Если два провода должны быть подключены к одной и той же клемме, убедитесь, что цвета проводов каждого кабеля совпадают.

После того, как вы сделали три клеммы на одной стороне розетки, т.е. 1,2,3, как показано выше, поверните инструмент, чтобы сделать выводы для 4,5,6 так, чтобы «лезвие» инструмента (более длинный край) снова было обращено к середине гнезда.

Если вы допустили ошибку, провод можно удалить, потянув его вверх из вилки разъема. Не пытайтесь повторно вставить тот же часть проволоки до тех пор, пока поврежденная часть не будет отрезана. На данный момент оставьте каждый завершенный сокет вне его коробки.

Аккуратно уложите провода на розетку, а затем надежно закрепите. розетка к задней коробке.

Тестирование
Проверьте гудки на каждой розетке, а затем попросите друга перезвонить вам. Во время звонка вставьте телефон в каждую розетку, чтобы убедиться, что он кольца. Если нет, проверьте окончание на контакте 3 розетки.

Дополнительная информация

Как работает стандартная телефонная система Великобритании

Что делать, если вам нужно позвонить на свою биржу поставщик о неисправности на вашей линии

Добавление телефонных розеток к внутренней телефонной линии

планирование — ремонт розеток — установка кабеля — тестирование — решение проблем

Добавление телефонных розеток очень просто, так что вы можете пользоваться телефоном практически в любой комнате. Вы можете купить отдельные детали которые вам нужны для работы, или комплекты, которые будут содержать соответствующие детали (например, кабель с адаптером-переходником, настенные розетки и кабель зажимы и т. д.). ЗАМЕТЬТЕ, что сокеты для расширений должны быть ведомыми, а не главными.

Важно, чтобы телефонные розетки и кабели добавлялись таким образом, чтобы они не мешали телефонной сети общего пользования. Поставщик услуг телефонной связи имеет право проверить и протестировать любую розетку и проводку, подключенную к телефонным линиям.

Каждая телефонная линия, идущая в дом или офис, должна быть оборудована специальной «мастер-розеткой», которую должен установить поставщик телефонных услуг — в некоторых старых домах телефон может быть «жестко подключен» — если у вас нет «подключаемый» телефон, вам нужно будет попросить своего поставщика услуг телефонной связи установить его, прежде чем вы сможете самостоятельно добавлять телефонные розетки. Незаконно вмешиваться в главную розетку, и вы не можете установить ее самостоятельно или подключить напрямую к ней.

Планирование установки

Возможны две основные схемы установки дополнительных телефонных розеток:

• Ответвленная проводка — где адаптер, подключенный к главной розетке, идет к распределительной коробке, а затем каждая розетка подключается к распределительной коробке (как справа).
Проводка серии
• , при которой адаптер, подключенный к главному разъему, подключается к первому разъему, который подключается ко второму разъему, который подключается к третьему разъему и т. д. (как показано ниже).


Выбор используемого модуля будет зависеть от положения основного разъема и требуемых позиций для новых разъемов. Вы можете смешивать две формы по мере необходимости, возможно, используя последовательную проводку для соединения распределительных коробок на каждом этаже, а затем запуская ответвления от каждой распределительной коробки к розеткам на каждом этаже.

Вот несколько основных рекомендаций:

1. Между новой розеткой и основной розеткой не должно быть более 50 метров кабеля.
2. Независимо от того, сколько розеток на телефонной линии, реальное количество телефонных трубок, которые можно подключить к ней, равно ограничено 4 REN (номера эквивалентности звонка) — каждая трубка будет иметь REN, и общее количество всех трубок не должно превышать 4 РЕН. Если какое-либо оборудование не имеет маркировки REN, обратитесь к поставщику. Если это невозможно, проверьте, что оборудование одобрен для подключения к телефонной сети общего пользования (т. е. имеет зеленый кружок на этикетке), а затем принимает «REN» одного.
3. Не размещайте удлинительные розетки или распределительные коробки вне дверей или там, где может образоваться влага или конденсат (например, душ или ванна). комната).
4. Соединяйте телефонную проводку только в розетках или распределительных коробках. Если требуется компоновка типа «ответвления», необходима соединительная коробка.
5. Телефонный кабель и розетки должны находиться на расстоянии не менее 2 дюймов от электропроводки и розеток, чтобы избежать электрических помех.
6. ВСЕГДА отключайте адаптер от основной розетки перед изменением или добавлением проводки в телефонную цепь.

Крепление розеток

В первую очередь нужно определиться с требуемыми позициями розеток/распределительных коробок. Приняв решение, поднесите коробки и, в зависимости от типа конструкции стены, временно прикрепите коробки к стене.

Установка кабеля

Начиная с главной розетки и оставляя достаточно кабеля для подключения к ней адаптера, протяните кабель к распределительной коробке или первой розетке. Кабель можно проложить:

• На поверхности, просто используя кабельные скобы через каждые 300 мм или около того. Часто проще провести его по верхней части плинтуса и вокруг дверных косяков, чтобы кабель не мешал.
• В кабелепроводе для поверхностного монтажа, обычно квадратный кабелепровод небольшого профиля со съемной передней крышкой. Просто проложите и закрепите кабелепровод, протяните вдоль него кабель и установите переднюю крышку кабелепровода.
• Через кабелепровод в стене обычно требуется некоторое предварительное планирование, чтобы установить кабелепровод на место, прежде чем прокладывать кабель. Тем не менее, его всегда можно установить задним числом при следующем оформлении помещения, просто убедитесь, что имеется необходимая длина кабеля. Скрывая трубопровод в стене, всегда прокладывайте его вертикально (вверх или вниз) от розетка.
• Через пустоты в крыше, полу или стенах:
  • На крыше держите кабель подальше от другой электропроводки, вы можете проложить кабель над/под крышей.
  • Под деревянными полами может потребоваться просверливание балок для прокладки кабелей, опять же, держите телефонные кабели подальше от других электрических проводка.
  • Пространства в стенах, как правило, представляют собой перегородки из стоек или аналогичные им, обычно легче прокладывать кабели внутри стен во время их строительства.

Если кабели необходимо проложить между комнатами, это можно сделать несколькими способами:

• Просверливание дверной коробки.
• Сверление в стене над плинтусом или в верхней части дверной коробки.
• Проведение кабеля либо под полом, либо над потолком и через отверстие в стене, а затем вниз или вверх в зависимости от ситуации в соседней комнате.

Розетки/распределительные коробки

Когда кабель проложен к распределительной коробке/розетке:

• Снимите точки ввода/вывода кабеля с задней панели коробки.
• Пропустите кабель через заднюю пластину сзади вперед.
• Надежно закрепите коробку в требуемом положении.

---

Глядя на клеммы на розетке, обычно имеется 6 (пронумерованных от 1 до 6) клемм в розетке или распределительной коробке, цветовой код проводки:

номер терминала		код цвета проводки
1		зеленый + белый
2		синий + белый
3		оранжевый + белый
4		белый + оранжевый
5		белый + синий
6		белый + зеленый

Нет необходимости знать, что делает каждый провод, достаточно знать, что проводка всегда одного цвета с проводом. того же цвета, идет ли кабель от основной розетки или идет к другой розетке.

Для бытовых установок можно использовать четырехжильный кабель, в этом случае их будет от 2 до 5 выше. Если 6 ядер Кабель доступен, зеленую и белую жилы можно обрезать и не использовать.

Кабель, используемый для расширения телефонных систем, предназначен только для стационарной проводки к телефонной розетке. или соединительных коробок, он не предназначен для изготовления удлинителей или для установки на него вилок BT.

---

Доступны два типа разъемов/распределительных коробок:

1. Резьбовое соединение
   • Осторожно снимите внешнюю оболочку с кабеля, не разрезая внутреннюю изоляцию.
   • Зачистите внутренние жилы и выполните соединения в соответствии с цветовым кодом.
   • В последовательной цепи в розеточную коробку могут входить два кабеля, и каждая клемма будет иметь две внутренние жилы (одного цвета).
   • Оставьте провисание провода на тот случай, если его придется снять и заново выполнить соединение.
   • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на крышке розетки/распределительной коробки.
   • Проверка правильности положения розетки (необходимо приподнять крышку над розеткой до упора). подключите телефон), установите на место крышку.
2. IDC (разъемы с прорезями изоляции).
   • Осторожно снимите с кабеля около 50 мм внешней оболочки, не разрезая внутреннюю изоляцию.
   • Поместите внутреннюю жилу (с установленной изоляцией) на разъем с соответствующим номером.
   • Используйте специальный инструмент (справа), чтобы вставить внутренний сердечник в разъем.
   • Повторите для остальных внутренних ядер.
   • В последовательной цепи в розеточную коробку могут входить два кабеля, и к каждой клемме будет присоединено два внутренних сердечника, каждая жила вставляется отдельно.
   • Оставьте провисание провода на тот случай, если его придется снять и заново выполнить соединение.
   • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на розетке/клеммной коробке.
   • Убедившись, что розетка установлена ​​правильно (для подключения телефона необходимо поднять крышку над розеткой), установите крышку на место.

Тестирование

Прежде всего, при отключенном адаптере используйте исходную розетку, чтобы убедиться, что ваш телефон может совершать исходящие и входящие вызовы.

Повторите тест, подключив адаптер к основной розетке и подключив телефон к адаптеру.

Если все в порядке, двигайтесь по новой кабельной трассе и таким же образом проверяйте каждую новую розетку.

Если у вас более одной телефонной трубки, оставьте первую на месте и повторите проверку в первой розетке удлинителя — убедитесь, что при звонке оба телефона работают вместе.

Добавьте другие трубки по одной и повторите тест (всего до 4 загрузок REN). Если вам нужно протестировать больше сокетов, чем у вас есть телефонов, или вы достигли загрузки 4 REN, переместите последний телефон из розетки в розетку, пока не будут протестированы все розетки.
