параллельное, последовательное соединение, последовательность работ

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Содержание статьи

• 1 Последовательное соединение
• 2 Параллельное соединение
  • 2.1 Как подключить точечные светильники параллельно
    • 2.1.1 Лучевая
    • 2.1.2 Шлейфное соединение
• 3 Подключение встроенных потолочных светильников со светодиодными лампами на 12 в
  • 3.1 Подключение точечных светильников на 12 В с персональным трансформатором
  • 3.2 Выбор сечения проводов
  • 3.3  Особенности монтажа

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

   Принцип последовательного соединения

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго.

И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

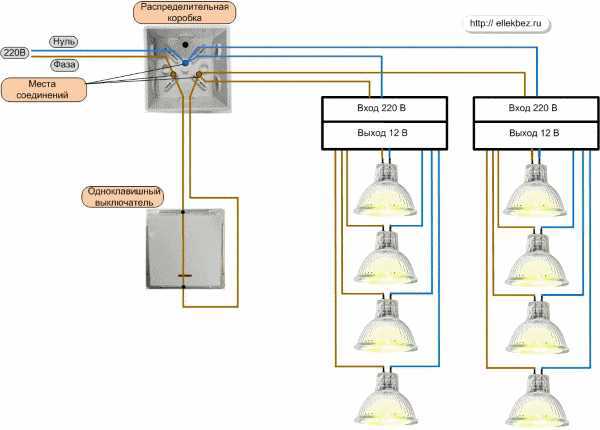

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%. Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек). Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники  на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока. В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм². Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп. При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

 Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов. В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг. По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят  в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

Правильное соединение светильников между собой

Оглавление:

1. Как правильно соединить светильники
2. Меры предосторожности и инструменты
3. Последовательное подключение
4. Параллельное подключение
5. Шлейфное подключение
6. Лучевое подключение
7. Видео, как соединить точечные светильники между собой

Встраиваемые точечные светильники ярко и равномерно освещают помещение и повышают эстетические характеристики гипсокартонного потолка. Несмотря на то, что обычно используют более 10 элементов, установить их достаточно просто даже своими руками. В статье мы расскажем, как соединить светильники между собой на потолке разными способами, какие типы подключения бывают и как организовать работу с точки зрения безопасности.

Меры предосторожности и инструменты

Безопасность

Все работы с электричеством проводите с выключенным током. Если материал потолка горючий, то провода выбирайте жаропрочные с маркировкой НГ. Самые надежные, которые подходят даже для помещений с повышенной влажностью и температурой, покрыты оплеткой из стекловолокна, их внутренняя изоляция сделана из особо прочной резины.

Соединения проводки должны быть надежными и изолированными, а мощность ламп подходить к техническим характеристикам кабеля, чтобы не допустить перегрев.

В продаже встречаются точечные светильники, которые функционируют от сети питания 220 или 12 В. При напряжении 12 вольт, установите трансформатор, который понижает 220 вольт до 12. Для работы вам потребуется надежная опора, куда можно встать, например,стол или стремянка.

Инструменты

Для соединения отрезков кабеля хорошо подходит обжимной пресс. Если его нет, используйте плоскогубцы.

Для проделывания отверстий в потолке из гипсокартона используйте дрель с насадкой, которая позволяет сделать ровные круглые прорези.

Для измерения расстояния между светильниками и создания разметки запаситесь рулеткой и простым карандашом.

Светильники

Выбор точечных светильников широк. Для них производители выпускают лампы разных типов (люминесцентные, галогенные или светодиодные), форм и размеров. Самые эффективные, долговечные и экономичные — LED-лампы. Рекомендуем устанавливать споты мощностью не более 40 Вт.

Последовательное подключение

Чтобы разобраться, как соединить светильники последовательно, сначала поговорим об основных этапах работы.

1. Проектирование и разметка. Запланируйте места размещения спотов на потолке до его обшивки отделочными материалами. При планировании нужно учитывать расстояние от стены — не более 60 см, между центрами — 25-30 см.
2. Если ошибиться с расположением спотов, то они могут совпасть с металлическими элементами каркаса и стыками потолочного полотна, что недопустимо.
3. Прокладка и протяжка проводов. Укладывайте проводку в специальные короба, если потолки подвесные, или закрепите на каркасе так, чтобы при сверлении отверстий ее можно было легко достать. Для натяжных потолков проводку рекомендуется спрятать в гофрошланги.
4. Выполнение отверстий. После монтажа гипсокартона или другого покрытия просверлите отверстия под каждый элемент специальной насадкой на дрель — кольцевой пилой диаметром меньше на 3–4 мм, чем внешний размер светильника.
5. Подключение. Достаньте петли провода из спотов и подключите к светильникам в соответствии со схемой монтажа.
6. Тестирование. Подключите питающий провод к выключателю, вкрутите лампочки и включите свет на выключателе. Если все приборы горят, вы все сделали правильно.

Если вам нужно подключить несколько ламп, не более 5–6 штук, подойдет последовательная схема. Для ее исполнения потребуется немного кабеля и времени, но качество освещения будет невысоким из-за того, что напряжение распределяется на все элементы. Если подключено 3 лампы к 220 В, на каждую придется по 73 В, если 5, то по 44 В.

Подобный способ подключения мы найдем в советских гирляндах. При сгорании одной лампочки перестают гореть все. Чтобы заменить электроприбор, придется проверять каждую лампочку. Из-за этих недостатков последовательная схема используется редко, однако она с успехом применяется в подъездах, где освещение на разных этажах включается одним выключателем.

Подключить кабель последовательно просто — подведите фазу поочередно ко всем лампы, а ноль проведите к выходу крайне лампы. К выключателю должна подходить фаза, которая дальше всех идет на лампочки.

У проводки из трех жил кроме двух основных проводов присутствует защитный кабель «земля». Его нужно взять напрямую с «земляной» колодки и отвести на каждый из точечных светильников к подходящей клемме.

Параллельное подключение

Самая распространенная и удобная схема — параллельная. Для нее необходим больший метраж проводки, но на все споты подается одинаковое напряжение и освещение получается одинаково ярким. Если выходит из строя одна лампа, то остальные светят. Найти место поломки очень просто.

Для предотвращения перегрева, а также короткого замыкания рекомендуется прокладывать негорючий провод ВВГ нг 2*1,5 — двухжильный, или 3*1,5 — трехжильный, если есть заземление. Способы, как соединить светильники параллельно — шлейфный и лучевой.

Шлейфное подключение

Если вы хотите использовать шлейфный способ разводки, то выведите из распредкоробки провода ноль и фазу на первый спот. От него проведите отрезок на второй, и так ко всем последующим приборам. Получается, что к каждому споту, кроме последнего, подключено по 4 отрезка.

Если нужно подключить несколько десятков спотов, можно использовать схему с двухклавишным выключателем. При данном способе потребуется больше проводки. Если у вас споты на 12 вольт, возьмите 2 трансформатора.

Лучевое подключение

Лучевое соединение более надежно, но устанавливать проводку этим способом сложнее. Вам потребуется больше кабеля. Соединение должно получиться более качественным, чтобы все провода держались там, где их закрепили. Удобный способ монтажа — с использованием клеммной колодки, когда с одной стороны проводите фазу и разводите на контакты. С другого конца подводите отрезки кабеля, отходящие к светильникам.

Похожий способ — использовать клеммники Ваго. Он прост и быстр в исполнении. Вам нужно зачистить провода и вставить их в гнезда.

Вы можете воспользоваться еще одним вариантом — скрутите провода, обожмите плоскогубцами и сварите. Соединение получается неразъемным, однако достаточно прочным.

Если вы разбираетесь в электрике, то справитесь с монтажом светильников самостоятельно. Если сомневаетесь, обратитесь к электрикам, которые рассчитают количество электроприборов на вашу площадь, правильно разметят места установки и выполнят монтаж.

Видео, как соединить точечные светильники между собой

Мы подобрали видеороликов, где наглядно показаны конструкции и способы подключения точечных светильников. В них вы найдете полезную информацию, в каких случаях выбрать последовательный способ, а в каких параллельный и какой взять кабель.

Как подключить Alexa к Lights

Digital Trends может получать комиссию, когда вы покупаете по ссылкам на нашем сайте. Почему нам доверяют?

Автор Патрик Хирн 30 сентября 2021 г.

Одной из самых полезных функций Alexa является ее способность управлять освещением в вашем доме. Возможность сказать: «Эй, Алекса, включи свет в гостиной» — чрезвычайно полезная черта. Это одна из первых вещей, которые делают дом по-настоящему «умным». Хорошая новость заключается в том, что подключить источники света к Alexa несложно, особенно если они автоматически совместимы с голосовым помощником. Вот как начать.

Содержание

• Как подключить Alexa к источникам света
• Управление светом через Alexa

Как подключить Alexa к источнику света

Alexa позволяет легко подключиться к умному освещению в вашем доме. В качестве примера мы шаг за шагом рассмотрим подключение светильников Philips Hue к вашему умному помощнику Alexa.

Похожие видео

Сначала загрузите соответствующее приложение. В данном случае приложение Philips Hue. Сначала вам нужно создать учетную запись и настроить освещение через приложение Hue.

После настройки подсветки в приложении Philips Hue откройте приложение Alexa. Коснитесь серии Three Bars в правом нижнем углу экрана с надписью

More. На следующем экране нажмите Добавить устройство . Вам будет предложено выбрать тип устройства из списка. Вы можете вручную прокручивать параметры, пока не найдете то, что ищете, или вы можете ввести «Philips Hue» (или любой другой тип освещения, который вы используете) в строке поиска. Затем нажмите Поиск устройств. Когда вы найдете свое устройство, выберите его и нажмите  Настроить устройство.

Имейте в виду, что некоторые устройства, в том числе Philips Hue, используют мост Wi-Fi, который для работы необходимо подключить к маршрутизатору через кабель Ethernet. Если вы не подключили свой Hue Bridge, ваши источники света не появятся в списке.

Теперь у вас будет возможность добавить устройство в определенную комнату в доме. Если вы уже настроили группы в приложении Alexa, выберите подходящую для вашего источника света и коснитесь 9.0031 Продолжить.

Вот и все. Таким образом к Alexa можно подключить любой совместимый источник света. Во многих случаях Alexa предложит вам подключить источники света, когда обнаружит их в вашей сети. Однако, если источники света не совместимы автоматически, вам, возможно, придется прыгать через больше обручей, чтобы заставить их работать.

Управление освещением через Alexa

Умные фонари способны выполнять множество задач. После того, как вы настроили свои источники света, вы можете настроить их яркость, изменить цвет и многое другое, используя только свой голос. Вот несколько примеров того, что вы можете сказать:

• «Эй, Алекса, уменьши освещение в гостиной на 50 процентов».
• «Эй, Алекса, выключи свет в спальне».
• «Эй, Алекса, сделай вход светло-зеленым».

Если у вас нет цветных огней, вы сможете регулировать только цветовую температуру огней.

Вы также можете подключить свет к музыке, синхронизировать его с телевизором или игровой системой и многое другое. Как только вы научитесь подключать свет, вы сможете испытать одну из самых полезных частей умного дома с помощью простой команды Alexa.

Рекомендации редакции

• Комнатная камера Blink Mini против внутренней камеры Arlo Essential
• Лучшие внутренние камеры видеонаблюдения 2023 года
• Что такое Google Home?
• Что делать, если ваше приложение Amazon Alexa не работает
• 6 лучших продуктов для умного дома, поддерживающих Matter

Как подключить свет — пошаговое руководство

Подключение светильника сначала может показаться немного сложным. Это включает в себя отключение источника питания, проверку изоляции электричества, знание того, где должен быть размещен каждый провод, и идентификацию подключенного провода под напряжением. Наше руководство описывает процесс шаг за шагом, чтобы упростить вам задачу.

---

1. Способны ли вы?

Выполняя любую электрическую задачу по дому, вы должны быть уверены, что сможете выполнить ее с уверенностью от начала до конца.

Если у вас есть какие-либо сомнения, обратитесь к квалифицированному электрику, чтобы он выполнил работу за вас. Переходите ко второму шагу, только если вы уверены, что способны.

Важное примечание:  В целях вашей безопасности убедитесь, что все электротехнические изделия установлены в соответствии с местными строительными нормами. Если у вас есть сомнения или это требуется по закону, сообщите об этом тому, кто зарегистрирован в программе самосертификации электротехники.

---

2. Отключите питание и убедитесь, что электричество отключено

Вы должны сделать это правильно, чтобы не получить удар током.

Перед подключением освещения убедитесь, что никакие бытовые приборы не используются, прежде чем выключать все выключатели на потребительском блоке или блоке предохранителей. Это подает питание на вспомогательные цепи.

Затем проверьте изоляцию электричества с помощью детектора напряжения. Держите устройство напротив проводов, и предупреждающий символ (например, красный свет или мигающий красный свет и звуковой сигнал) обычно загорается, если цепь все еще находится под напряжением.

---

3. Снимите существующую лампочку и фитинг

Снимите лампочку вручную и фитинг с помощью отвертки. Если ваш коммутируемый провод под напряжением уже помечен рукавом или изоляционной лентой, не удаляйте его.

Если нет существующей лампочки или арматуры (просто отсоединенные провода), пропустите этот шаг и перейдите к шагу четыре.

---

4. Настройте свой домашний измерительный прибор соответствующим образом

Домашний измерительный прибор позволит вам определить, какой из оголенных проводов является проводом, находящимся под напряжением, если он не маркируется в каждом случае.

Убедитесь, что ваш бытовой измерительный прибор настроен на сопротивление и режим проверки звуковых сигналов — это позволит измерить сопротивление и целостность провода, когда красный и черный зажимы-крокодилы или щупы прикреплены к каждому проводу.

---

5. Найдите подключенный провод под напряжением

Независимо от того, имеется ли существующая арматура (например, потолочная розетка), вам необходимо прикрепить красные и черные зажимы-крокодилы или щупы бытового измерительного прибора к каждому из трех комплектов. красного (или коричневого) и черного (или синего) проводов, чтобы определить местонахождение переключаемого провода под напряжением.

Каждый раз нажимайте выключатель света, чтобы проверить, не подается ли звуковой сигнал. Там, где есть звуковой сигнал, это коммутируемый провод под напряжением.

---

6. Различить коммутируемый провод под напряжением

Теперь, когда вы обнаружили коммутируемый провод под напряжением, вам нужно отличить его изоляционной лентой или оболочкой.

---

7. Правильно прикрутите все провода

Если у вас уже есть светильник или нет, теперь вам нужно прикрутить все провода к соответствующим клеммным колодкам на новом светильнике.

Вкрутите два нулевых провода (черный или синий провод) в левый блок (нейтральный блок), три провода под напряжением (красный или коричневый провод) в центральный блок (под напряжением) и коммутируемый провод под напряжением в правый блок ( блок переключения).
