Современные светильники мало чем отличаются от люстр, которые вешали наши родители. Да, они стали выглядеть по-другому, но технические особенности не изменились, поэтому вы легко сможете подключить люстру самостоятельно. Мы расскажем, на что обратить внимание при подключении и в чем особенности двухклавишных выключателей.

Стандартный выключатель для люстры имеет одну клавишу, и от ее положения зависит включение света. Двухклавишный выключатель интересен тем, что он расширяет возможности управления светом. Выключение и включение осуществляются простым переводом клавиш из одного положения в другое, но за счет двух регуляторов можно контролировать степень освещения в комнате.

Главная особенность такого выключателя в том, что он сам подключается при помощи одной фазной жилы. Однако от него выходит две жилы, которые подключаются к самой люстре. При необходимости можно включить обе клавиши и осветить комнату всеми источниками света или задействовать только половину освещения. Если вы решили установить именно такой выключатель, следует помнить, что каждая из жил независима. При этом с самой люстрой тоже придется поработать и разбить лампочки на две равные группы, которые будут подключаться к отдельным жилам.

Основные правила

При работе с электричеством важно помнить несколько пунктов:

  • используйте только качественный инструмент с хорошей изоляцией на рукоятках;
  • подключать светильники можно лишь при полном отключении сети, ток подается только для тестирования соединения и после подключения всех проводов;
  • освещение подключается к фазному проводу, жила с нулевым потенциалом и заземление проводятся по разным проводам.

Для прокладки электрических сетей используются стандартные провода с разной цветовой маркировкой. Перед началом работ советуем обновить информацию о цвете проводов, чтобы точно знать, где фаза, а где нулевое напряжение. Если цветовая маркировка отсутствует, используйте мультиметр или отвертка с индикатором.

Подключение люстры к двухклавишному выключателю

В последние несколько лет особой популярностью пользуются ретро светильники, состоящие из небольшого количества лампочек. Однако модели с восемью и более источниками света все еще актуальны. Так как при подключении к выключателю с двумя клавишами нужно разбить источники света на две группы, рассмотрим варианты подключения для светильников с разным количеством лампочек:

  • Две лампочки. От выключателя выходят две жилы, и мы будем подключать каждый провод к лампочке. От каждого рожка выходит две жилы с фазой и нулем – оба провода объединяем в одно соединение и подключаем жилу от выключателя. Таким образом, каждая жила будет подключена к отдельной лампочке, и вы сможете включать оба рожка одновременно или только один.
  • Три лампочки. От светильника с тремя рожками выходит шесть проводов, и для подключения нам нужно разбить их на две группы. От каждой лампочки берем по проводу и объединяем их, подключаем к проводу с нулем. Оставшийся провод из двух рожков также соединяем и подключаем к проводу выключателя.
  • Четыре лампочки. Такие светильники открывают больше возможностей для создания практичного и экономичного освещения. Можно сгруппировать лампочки поровну или создать группу из одного источника света и трех рожков. Таким образом, вы сможете включать при необходимости только одну лампочку или максимально освещать помещение всеми рожками.
  • Пять рожков. Группировать лампочки в таком светильнике можно по-разному – 3 и 2 или 4 и 1. В современных люстрах с большим количеством рожков ноль выводится одним проводом, который подключается с нулевым проводом от выключателя. Фазы группируются на два провода и подключаются к выключателю.

В светильниках с большим количеством рожков нужно следить за качеством соединения.

Работать под потолком с проводами удобно, поэтому для подключения можно использовать специальные клеммы. Количество лампочек в группе в люстрах с 6 и более рожками зависит от личных предпочтений. Однако общее правило таково, что на одну клавишу подключается меньшее количество лампочек, чтобы у вас была возможность включить минимальный уровень освещения. В люстрах с большим количеством рожков нулевая фаза и заземление выводятся одним проводом, но некоторые производители игнорируют общий стандарт. В этом случае придется объединять все нули в один провод, затем скручивать фазы по группам.

Во время работы важно следить за тем, чтобы провод с фазой не попал в пучок с нулем. Используйте специальные отметки и цветовые маркеры, чтобы не перепутать провода. Также рекомендуется использовать клеммы для подключения проводов и тщательно проверять каждое соединение.



  • Новинка
  • Распродажа
  • Хит продаж
  • Мы рекомендуем

Новинка

Распродажа

Все Товары по Распродаже

Хит продаж

Последние новости

Советы покупателям

Как выбрать консольные светильники для улицы

Советы покупателям

Выключатели какой фирмы лучше выбрать для квартиры в стиле ретро

Советы покупателям

Розетки какой фирмы лучше выбрать для квартиры в стиле ретро

Советы покупателям

Настенные светильники какие бывают

Количество товаров в корзине
успешно измененно: 0

Товар успешно добавлен в корзину

Телефон*

Пароль*

Запомнить меня

Забыли пароль?

Или забыли свое имя пользователя?
Адрес электронной почты для восстановления пароля:

Такая почта не зарегистрированна

Сбросить пароль

В данный момент в корзине нет товаров, перейдите в каталог для добавления продуктов

Имя*

Телефон*

Я ознакомился и принимаю условия Публичной оферты и Пользовательского соглашения

Зарегистрироваться и войти в личный кабинет после оформления заказа

Проводка и схема подключения выключателя

Выключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия — замыкание и размыкание электрической цепи на пути к светильнику.

Чтобы правильно сделать электропроводку для него, необходимо хорошо понимать принцип действия и схему работы устанавилваемых выключателей, а они бывают разными.

Для начала рассмотрим схему подключения одноклавишного выключателя (представлена ниже).



Таким образом, из схемы ясно видно, кода в выключателе размыкается фазный провод — светильник не горит, а при замыкании контакта – цепь восстанавливается. Согласно ПУЭ (Правила Устройства Электроустановок) — это единственно верный вариант подключения выключателя, подавать фазу на лампу, а ноль пускать через выключатель запрещено. Ведь при использовании в выключателе схемы с разрывом нулевого провода, вся проводка остается под напряжением, даже при выключенном свете. Во время замены лампочки в светильнике, при случайном прикосновении к находящимся под напряжением контактам или при касании токопроводящего корпуса, при пробое изоляции провода, при отсутствии заземления устройства, может произойти поражение человека электрическим током.

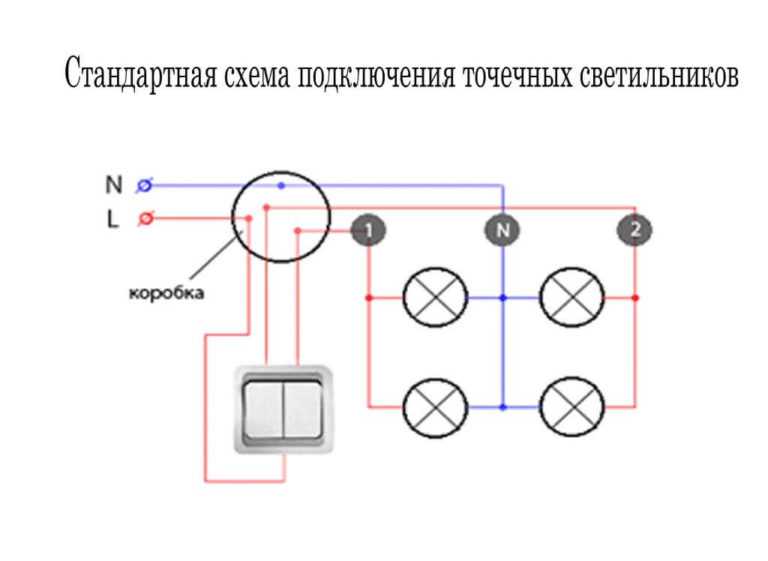

Двухклавишный выключатель, используется для управления сразу двумя группами освещения,  например парой разных светильников, или одним светильником включающим в себя сразу несколько ламп, в таком случае одна клавиша отвечает за одну часть ламп, а другая за другую, соответственно при включении сразу обоих клавиш, в светильнике будут гореть все, а при выключении одной из кнопок, останется гореть только часть ламп, что делает более гибким процесс управления освещением, способствует экономию электроэнергии. Схема подключения двухклавишного выключателя представлена ниже.



Если разобрать внимательно схему, становится понятным, что двухклавишный выключатель, можно представить, как два одноклавишных объединенных в единый корпус. По тому же принципу устроен и трехклавишный выключатель, но широкого распространения он не получил, встречается довольно редко.

Практика показывает, что электропроводку осветительной линии лучше разделять с силовой, в случае аварии не произойдет полного обесточивания квартиры. Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Кроме того, ремонт освещения можно спокойно делать используя переноску, также будет доступна дрель и другой электроинструмент, для возможности проведения ремонтных работ. Если же авария будет в силовой линии, то освещение позволит хорошо разглядеть неисправность, особенно это актуально для помещений без естественного освещения, таких как ванная комната, кладовая и т.п.

Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии. Основная идея применения автоматического выключателя — защита проводки, от поражения человека электрическим током он не защищает. В целом общая схема освещения в квартире выглядит вот так:





Чаще всего, освещение прокладывается трехжильным медным кабелем(проводом), сечением 1,5 мм.

кв. марки ВВГ или NYM, с защитным автоматическим выключателем на 10A-16А. Для подавляющего большинства случаев, это оптимальный вариант построения схемы освещения, с учетом развития энергосберегающих технологий и активного внедрения их в бытовых светильниках, такой вариант электропроводки не потребует замены в течении всего срока своей службы.

Как подключить выключатель света

Этот FAQ был создан для объяснения различных типов выключателей света, схем и терминологии, которые используются в современных осветительных установках. От простых односторонних переключателей до более продвинутых клавиатур, которые используются в системах домашней автоматизации, таких как Lutron.

Любая электрическая проводка должна выполняться квалифицированным электриком. Мы не электрики и взяли все схемы из инструкций, прилагаемых к продаваемой нами продукции. Необходимо всегда соблюдать основные процедуры безопасности, такие как отключение сетевого питания перед началом любой работы. Также следует соблюдать максимально допустимый ток; обычно это от 6 до 10 ампер на переключатель для переключателей включения / выключения, а для диммерных переключателей — 250 Вт или 400 Вт. Светодиоды часто нуждаются в снижении номинальных характеристик, например, Varilight V-Pro рассчитан на 120 Вт для светодиодов и 400 Вт для ламп накаливания с максимальным количеством светодиодов 10. Эти рейтинги различаются в версиях с 1, 2 и 3 бандами.

Если вы пытаетесь подключить что-то более сложное, например, заменить 4-клавишный выключатель света на 4-клавишный диммер, возможно, стоит сначала сделать быстрое фото на случай, если вы запутались с проводами и вам нужно вернуться назад .

Подключение одностороннего переключателя

Односторонний переключатель света имеет две клеммы, которые являются общими, помеченными как COM или C. Общий предназначен для провода под напряжением, который подает входное напряжение на переключатель. Другая клемма помечена как L1 и является выходом на осветительную арматуру.

При подключении декоративных выключателей освещения, таких как хром или нержавеющая сталь и т. д., вы обнаружите, что выключатель также имеет клемму L2, что означает, что это двухпозиционный переключатель. Если у вас схема только в одну сторону, вы можете игнорировать этот терминал, и он все равно будет работать. Это связано с тем, что двусторонние переключатели также могут использоваться в односторонних цепях. Производители не делают декоративные односторонние выключатели.

Подключение двухпозиционного выключателя

Более популярный выключатель света с двухпозиционным переключением, что означает, что вы можете переключать один и тот же светильник с двух выключателей, расположенных в разных сторонах комнаты. Двухпозиционные переключатели имеют клемму COM, а также клеммы L1 и L2.

  • Когда L1 выключен, L2 будет включен.
  • Когда L1 включен, L2 выключен.

Для этого есть два варианта подключения:

Более совершенные диммерные выключатели, такие как Varilight Eclique (теперь называется V-Pro Multi-Point Touch) и Lightwave имеют разъем S вместо этого.

Клемма S может быть подключена только к соответствующему ведомому устройству и не будет работать с обычным двухпозиционным переключателем. Вот пример подключения диммерного выключателя Lightwave RF Gen1, показанный сзади:

Подключение промежуточного переключателя

Промежуточное переключение аналогично двухстороннему, но позволяет интегрировать третий переключатель. Примером этого может быть один переключатель внизу лестницы, один вверху и один посередине. Это не известно как трехстороннее переключение, потому что вы также можете добавить больше переключателей для четырехстороннего переключения или более.

Промежуточные выключатели имеют клеммы с маркировкой L1, L2, L3 и L4. Посмотрите на схему ниже, которая показывает, как переключить трехпозиционный переключатель:

Двухстороннее затемнение

Двухстороннее затемнение позволяет регулировать яркость светильника из двух мест. Вы не можете использовать для этого обычные поворотные диммеры, потому что вы потенциально можете уменьшить яркость света до 10% с помощью одного диммера, затем подойти к другому диммеру и попытаться уменьшить яркость до уровня ниже 0%. Или наоборот, вы можете попытаться увеличить яркость выше 100%. Это вызовет серьезную нестабильность цепи, как в тот раз, когда охотники за привидениями пересекли лучи!

Вы можете включить диммер и выключатель вкл/выкл одновременно. Диммер будет регулировать яркость, а двухпозиционный переключатель сможет включать и выключать его. Если вы приглушили свет до 50%, переключатель будет продолжать включать и выключать его на этом уровне, пока вы снова не приглушите его.

До недавнего времени двухстороннее затемнение было довольно дорогим, его можно было сделать с помощью Lutron Rania, пока они не были сняты с производства. С появлением многоточечных диммеров Varilight V-Pro (ранее Eclique) и переключателей Lightwave Smart это стало легко сделать и не стоит слишком дорого. Для работы Varilight требуется комбинация ведущих и ведомых диммеров. В то время как диммеры серии Lightwave Smart можно запрограммировать через приложение для выполнения двух- или даже трехстороннего затемнения.

Беспроводные коммутаторы

Для работы беспроводных коммутаторов обычно требуется дополнительный приемник. Приемник расположен в потолочном пространстве рядом с источниками света. Он получает РЧ (радиочастотный) сигнал от коммутатора, чтобы сообщить приемнику, что делать. Если у вас уже есть провода, вы все равно можете использовать беспроводной переключатель, подключив провода. Такие бренды, как Rako и Lutron, имеют свои собственные беспроводные системы. Lightwave прекратила выпуск серии Gen1 Connect Series.

Раньше беспроводные переключатели работали от батареек, Ener-J пошла еще дальше со своими кинетическими переключателями. Использование энергии, вырабатываемой при нажатии на переключатель, которой достаточно для отправки сигнала на приемник. Затем приемник переключает свет и доступен в версиях с диммированием или без диммирования, а также в версии Wi-Fi для управления смартфоном. Их можно либо привинтить, либо приклеить к поверхности, а версии со степенью защиты IP65 идеально подходят для ванных комнат.

Затемнение для смартфона

Если вы хотите управлять освещением со смартфона, самый простой и экономичный способ сделать это — использовать Lightwave. Все, что вам нужно, это главный диммер, Wi-Fi-концентратор Lightwave RF и приложение, которое можно загрузить бесплатно. Новая серия Smart позволяет легко регулировать яркость светодиодов и предоставляет функции таймера и настройки сцены. Вы также можете управлять интеллектуальными розетками, элементами управления отоплением и другими надстройками Lightwave.

Проводка клавиатуры Lutron QS

Одно из основных преимуществ использования системы домашней автоматизации по сравнению с традиционными диммерными выключателями заключается в том, что вы можете заменить эти большие неуклюжие двухпанельные, трех- и четырехклавишные диммерные выключатели модными клавиатурами. Клавиатуры Lutron имеют до 10 кнопок, а также функции увеличения и уменьшения яркости. Кнопки можно запрограммировать для создания световых сцен по вашему выбору. Вот пример гравированной 5-кнопочной клавиатуры Lutron SeeTouch из сатинированного никеля с черными кнопками.

После того, как вы определились с функцией каждой сцены, вы можете выгравировать кнопки, заполнив форму и отправив ее обратно в Lutron, это включено в стоимость клавиатуры. Вы можете выбрать что-то простое, например «Сцена 1», «Сцена 2» и т. д., или попробовать что-то более авантюрное, например «Все включено», «Просмотр телевизора», «Время вечеринки», «Чтение» и «Все выключено», как в моем примере. Сцена может представлять собой смесь нескольких цепей освещения, для которых установлены разные уровни затемнения. «Просмотр телевизора» может приглушить яркость основного светодиодного светильника до 10 %, настенного освещения до 30 %, светодиодной ленты в бухте до 50 % и даже включить настольную лампу — и все это одним нажатием кнопки.

Если вы планируете установить полную домашнюю автоматизацию, такую ​​как Lutron Grafik Eye QS или Energi Savr Node (известную как ESN), соответствующие клавиатуры, известные как SeeTouch, должны быть подключены совершенно иначе, чем любые традиционные переключатели, которые мы упомянул. Во-первых, им требуется питание 24 В постоянного тока, которое можно получить непосредственно от Grafik Eye или ESN. Клавиатуры также могут управлять электронными жалюзи, которые также доступны от Lutron.

С помощью рекомендованного кабеля управления Lutron, состоящего из двух пар кабелей, одна пара для питания, а другая пара для сигнала. Дополнительные клавиатуры и другие компоненты могут быть соединены друг с другом с помощью терминала QS Link. Вы даже можете связать Grafik Eye QS с узлом Energi Savr Node и использовать их в одной системе.

Lutron Grafik Eye снят с производства, так как цена на него была слишком завышена, чтобы идти в ногу с другими перспективными брендами интеллектуального освещения.

Цепи освещения – петля вход, петля выход

Предпочтительный способ подключения встраиваемых потолочных светильников – метод «петля вход-петля». Это форма параллельной проводки, в которой один кабель (обычно двойной и заземляющий 6242Y), содержащий активный, нейтральный и заземляющий провода, входит в петлю, а затем выходит из светильника выщелачивания. Это альтернатива традиционной системе распределительных коробок, она требует меньшего количества кабеля и выполняется быстрее.

Многие потолочные светильники имеют клеммную колодку с входом и выходом. Например, Ansell iCage имеет самый большой из них, который был специально разработан для этого типа проводки. Популярной особенностью потолочных светильников являются вставные клеммы, которые также имеют клеммы для входа и выхода. У некоторых они напрямую подключены к потолочному светильнику, а у некоторых есть разъемы для проводки. На изображении ниже показан метод подключения «петля-вход-выход»:

При установке светильников, не имеющих собственной системы подключения, многие установщики создают свою собственную с помощью Click Flow Connector. С помощью этого разъема вы подключаете меньший штекерный разъем к потолочному светильнику, а соответствующий гнездовой разъем — к цепи входа и выхода. Затем вы просто включаете потолочный светильник в цепь и продолжаете процесс со следующими.

Другие потолочные светильники, такие как Aurora M Series и Click Ovia Nano, поставляются с собственными разъемами для проводки. Штекерный разъем уже подключен к светильнику, так что половина работы уже сделана за вас. Еще одно преимущество использования соединителей Flow заключается в том, что в случае выхода из строя потолочного светильника вы можете отключить его и заменить самостоятельно, не прибегая к помощи электрика, чтобы отсоединить его, а затем снова подключить новый.

Цепи освещения — последовательное подключение

Серийная проводка в основном используется с несколькими светодиодными лампами, которые питаются от одного и того же светодиодного драйвера. Обычно он используется с небольшими светодиодными потолочными светильниками или со светодиодными заземляющими светильниками постоянного тока. Самые популярные номиналы постоянного тока — 350 мА или 700 мА. На приведенной ниже диаграмме показано, как это делается:

Несмотря на то, что многие из предлагаемых нами светодиодных потолочных светильников работают на постоянном токе, каждый из них снабжен собственным светодиодным драйвером, который либо непосредственно прикреплен к ним, либо тянется за ними, как старомодный галогенный и Комбинация трансформаторов низкого напряжения. Если вы подключаете питание к каждому светодиодному драйверу отдельно, это будет классифицироваться как параллельное подключение и может быть выполнено с использованием метода «петля вход-петля». Параллельная проводка в основном используется с осветительными приборами постоянного напряжения, такими как светодиодные ленты.

Подключение потолочного светильника

Если вы модернизируете существующий галогенный потолочный светильник, скорее всего, у вас будут галогены сетевого напряжения GU10 или низковольтные MR16 (GU5.3). Галогены низкого напряжения будут иметь трансформатор; его нужно будет отключить, так как он больше не потребуется. Единственная причина, по которой вам нужно сохранить трансформатор, заключается в том, что если вы хотите использовать светодиоды MR16, работающие от переменного тока, это менее популярный вариант, так как вам нужно убедиться, что существующий трансформатор совместим со светодиодами, и если вы диммируете их, вам необходимо убедиться, что светодиод MR16, трансформатор и диммер совместимы. Многие установщики выбирают GU10 или интегрированный вариант, поскольку они требуют меньшего количества компонентов и часто стоят дешевле.

Размер выреза отверстия

Если вы заменяете существующие потолочные светильники, вы хотите, чтобы ваши новые имели такой же размер выреза отверстия, в противном случае вам нужно будет либо сделать отверстия больше, либо уменьшить их (да, я сказал меньше), что потребует повторной штукатурки вашего потолка и повторной резки отверстий. Соответствие размеров отверстий всегда является ключевым решением в процессе выбора.

Если специально не указано, что потолочные светильники подключаются параллельно, то потолочные светильники обычно подключаются последовательно только тогда, когда несколько светильников питаются от одного и того же светодиодного драйвера. В зависимости от того, какой тип потолочного светильника вы выберете, вам может потребоваться установить условия для их заземления. Вот два примера, которые объясняют, как подключить потолочный светильник, один для потолочного светильника с огнестойким классом GU10, а другой объясняет, как подключить встроенный светодиодный потолочный светильник, каждый из которых имеет свои собственные положения заземления:

Подключение огнестойкого потолочного светильника — Ansell iCage

Ansell имеет большую клеммную колодку с входом и выходом, которая позволяет подключать 2 двойных кабеля 1,5 мм и кабель заземления к одному потолочному светильнику и к следующему. iCage поставляется с низковольтным патроном GU10 и GU5.3.

При использовании с патроном GU10 потолочный светильник питается от сети и должен быть заземлен. Это классифицируется как продукт класса I. Если вы используете низковольтный патрон GU5.3, потолочный светильник относится к классу III и не требует заземления.

Подключение встроенного светодиодного потолочного светильника — Halers h3 Pro

Некоторые встроенные светодиодные потолочные светильники, такие как лидер рынка Halers h3 Pro от Collingwood Lighting, имеют SELV, что означает безопасное сверхнизкое напряжение. Это означает, что напряжение драйвера светодиода ниже 12 В переменного тока или до 30 В постоянного тока. Напряжения ниже 20 В обычно не ощущаются человеческим телом и считаются безвредными.

Светильники SELV не требуют заземления; они классифицируются как конструкционные изделия Класса III. Светодиодный драйвер для h3 Pro также имеет двойную изоляцию, что означает, что он имеет два слоя изоляции вокруг токоведущих компонентов, что также означает, что его не нужно заземлять. Выходное напряжение постоянного тока отделено от напряжения питания переменного тока.

Изделия с двойной изоляцией относятся к классу II и могут быть идентифицированы следующим символом:

У h3 Pro есть провод под напряжением и нейтральный провод, отходящий от драйвера светодиода, вам потребуются дополнительные соединительные или соединительные блоки для их подключения. Добавив соединитель Click Flow, вы можете создать свою собственную систему ввода-вывода, как упоминалось в предыдущем разделе проводки ввода-вывода.

Подключение прожектора

В этом видеоролике со светодиодным прожектором Philips показано, как установить светодиодный прожектор с помощью их системы Click Fix, хотя применяются многие из тех же правил.



Лучшие умные выключатели и диммеры 2023

Best Picks

Интеллектуальные системы управления освещением

обеспечивают удобство, безопасность, роскошь и изысканность.

Майкл Браун

Исполнительный редактор TechHive 23 января 2023 г.

Изображение: Роб Шульц / IDG

Нет более элегантного умного решения для освещения, чем умные выключатели и диммеры, встроенные в стены. Конечно, вы можете вкрутить умные лампочки в свои светильники или воткнуть пару ламп в умные штепсельные вилки и на этом закончить, но если рассматриваемый светильник управляется тупым выключателем, вы никогда не сможете управлять этим умным устройством. лампа, если переключатель находится в выключенном положении.

Хотя их установка может быть сложной задачей — наймите электрика, если вам неудобно делать это самостоятельно — после установки интеллектуальный выключатель света позволяет включать и выключать свет по расписанию с помощью приложения для смартфона, и — при установке аксессуаров — в ответ на голосовые команды, движение или даже ваше местоположение (при условии, что у вас есть смартфон).

Вот наш лучший выбор интеллектуальных диммеров, а также руководство по функциям и терминологии, с которыми вы столкнетесь при покупке одного из них.

Обновлено 23 января 2023 г., чтобы добавить ссылку на наш обзор Wemo Smart Dimmer with Thread.

Лучший умный диммер — Lutron Diva Smart Dimmer (и его экосистема Caséta)

Pros

  • Часть надежной экосистемы умного дома Lutron Caséta
  • Широкая совместимость с другими интеллектуальными продуктами и системами
  • Не зависит от нулевого провода

Минусы

  • У вас должен быть подключен смарт-концентратор Caséta от Lutron к вашей домашней сети
    • .
  • Неуверенная позиция Лутрона в отношении Материи

Экосистема Lutron Caséta, частью которой является Diva Smart Dimmer, гораздо менее открыта, чем три другие большие платформы интеллектуального освещения: Wi-Fi, Z-Wave и Zigbee, и мы еще не узнали, что именно планы Lutron в отношении нового стандарта умного дома Matter (хотя Lutron является членом Альянса стандартов подключения, который определил Matter). Но, по большому счету, мы не считаем, что это причина избегать интеллектуальных осветительных приборов Lutron. Caséta настолько включает сторонние продукты для умного дома — Amazon Alexa, Apple HomeKit, Google Assistant, IFTTT, Samsung SmartThings и даже динамики Sonos — что нет особых причин для беспокойства о том, что покупатели окажутся на отключенном острове. Diva Smart Dimmer сам по себе является отличным продуктом, и мы настоятельно рекомендуем его.

Прочитайте наш полный Обзор умного диммера Lutron Diva

Лучший интеллектуальный диммер по бюджетной цене — Kasa Smart Wi-Fi Dimmer Switch, активируемый движением (модель ES20M)

Pros

  • Бесконечно настраиваемые параметры обнаружения движения
  • Конструкция проводки упрощает установку
  • Привлекательный эстетичный дизайн

Минусы

  • Требуется нулевой провод
  • Приложение Kasa нуждается в модернизации
  • Диапазон обнаружения движения немного слаб

Интеллектуальный диммер Wi-Fi Kasa от TP-Link, активируемый движением, дает вам полный контроль над тем, как работают его функции обнаружения движения и света. Зачем тянуться к выключателю, если он может включать свет, когда вы приближаетесь? И диммер TP-Link имеет удивительно низкую цену — на момент нашего обзора он продавался за 30 долларов (на 10 долларов меньше, чем его прейскурантная цена в 40 долларов). Его удивительно легко установить, но для него требуется нейтральный провод, который не будет работать для некоторых домовладельцев.

Прочитайте наш полный Смарт-диммер Kasa Wi-Fi, активируемый движением (модель ES20M) обзор

Лучший интеллектуальный переключатель/диммер Wi-Fi — GE Cync Dimmer + Motion Smart Switch

Pros

  • Датчик движения отлично работает
  • Очень легко настроить
  • Может управлять интеллектуальными лампочками Cync, даже если они не подключены к коммутатору
    • .
  • Доступен в версии, не требующей нейтрального провода

Минусы

  • Уродливый промышленный дизайн
  • Настройки обнаружения движения не всегда интуитивно понятны
  • Дорого для этой категории

Это не самый красивый диммер на рынке, но диммер Cync + переключатель датчика движения от GE Lighting, безусловно, обладает всеми функциями. И если у вас есть интеллектуальные лампочки Cync от GE Lighting, переключатель также может управлять ими, даже если они не подключены к диммеру. Будучи устройством Wi-Fi, этот диммер не требует наличия концентратора умного дома или любого другого моста к вашей домашней сети. Встроенный датчик движения может включить свет, когда в комнате кто-то есть, а датчик внешней освещенности предотвратит это, если дневного света достаточно и дополнительный свет не нужен. Теперь также доступна 3-проводная версия этого продукта, для которой не требуется нейтральный провод 9.0003

Прочитайте наш полный Обзор GE Cync Dimmer + Motion Smart Switch

Лучший умный выключатель/диммер Zigbee — Jasco Enbrighten Zigbee In-Wall Smart Dimmer

Pros

  • Технология SimpleWire эффективно упрощает установку
  • Тонкий профиль может помочь некоторым пользователям с управлением пространством в электрической коробке
    • .
  • Плавная установка и отсутствие проблем в работе

Минусы

  • Требуется нулевой провод
  • Руководство пользователя Broadsheet заставит ваши глаза остекленеть
  • Зависит от стороннего концентратора умного дома с радио Zigbee

Если вы выбрали Zigbee в качестве предпочтительного протокола для интеллектуального освещения — и это, безусловно, неплохой вариант, если у вас есть концентратор SmartThings, Amazon Echo со встроенным концентратором для умного дома и т. п. — позвольте нам порекомендовать Jasco Enbrighten Zigbee In-Wall Smart Dimmer. Он не только имеет узкую конструкцию, которую несложно вставить обратно в коробку при установке, но и имеет достаточно встроенных интеллектуальных функций, чтобы отличить линейный провод от нагрузочного провода, поэтому вам не нужно беспокоиться о том, чтобы их перепутать. если вы делаете работу для себя. Этот интеллектуальный диммер также доступен по цене

Прочитайте наш полный Jasco Enbrighten Zigbee In-Wall Smart Dimmer обзор

Лучший смарт-выключатель/диммер Z-Wave — Leviton Decora Z-Wave Plus (модель DZ6HD)

Pros

  • Leviton обеспечивает лучшую в своем классе надежность
  • Технология Z-Wave широко поддерживается как профессиональными, так и самодельными концентраторами для умного дома, такими как
    • .
  • Z-Wave — это зрелая и надежная технология самовосстанавливающейся ячеистой сети 9.0031

Минусы

  • Требуется Z-Wave-совместимый концентратор умного дома
  • Требуется нулевой провод
  • По состоянию на октябрь 2022 г. не было объявлено ни о каких мостах Z-Wave-to-Matter

Сбор этой сводки новостей выявил дыру в нашем редакционном освещении. У меня были переключатели и диммеры Decora Smart Z-Wave от Leviton (наряду с переключателями Z-Wave других марок), установленные в умном доме, который я построил в 2007 году, но мы никогда официально не проверяли их. Тем не менее, элементы управления освещением Z-Wave от Leviton — одни из моих любимых; так что пока у TechHive нет официально рассмотрел продукт Leviton, у меня есть большой личный опыт работы с ним, и я настоятельно рекомендую его. Тем не менее, если Matter удастся стать стандартом умного дома де-факто, вам понадобится мост Z-Wave-to-Matter, а ни один из них еще не анонсирован.

Самый сложный интеллектуальный переключатель/диммер — Brilliant Control

Pros

  • Сенсорный экран и встроенная камера обеспечивают невероятную гибкость
  • Алекса на борту; плюс отличные сторонние интеграции, включая Ring и Apple HomeKit
  • Впечатляющее качество сборки

Минусы

  • Чертовски сложно настроить правильно (по крайней мере у меня дома)
  • Очень дорого: 399 долларов за панель с одним переключателем, 449 долларов за панель с 2 переключателями, 499 долларов за панель с 3 переключателями
    • .

Brilliant была одной из первых компаний, интегрировавших сенсорную панель с интеллектуальным переключателем, и у этого интеллектуального диммера в рукаве есть несколько очень крутых трюков, начиная от возможности потоковой передачи видео с камеры дверного звонка и заканчивая управлением мультирумом Sonos. аудио система. Совсем недавно Brilliant объявила о совместимости с домашними системами безопасности Resideo Lynx и Vista, что позволяет пользователям этих систем включать и выключать свою систему безопасности с устройства Brilliant или из мобильного приложения Brilliant.

Прочитайте наш полный Обзор Brilliant Control

Лучший многофункциональный смарт-выключатель/диммер — умный голосовой диммер Leviton Decora с Amazon Alexa (модель DWVAA)

Pros

  • Alexa без следов, оголенного шнура питания или настенной бородавки
  • Концентратор умного дома не требуется
  • Множество возможностей для управления освещением и интеграции с другими устройствами умного дома

Минусы

  • Зависит от Wi-Fi, поэтому диапазон может быть проблемой
  • Работает только в сетях 2,4 ГГц
  • Не поддерживает режим шепота Alexa
  • Тонкий динамик, который не может быть сопряжен с динамиком Bluetooth
    • .
  • Нет поддержки HomeKit или Google Assistant

Сколько функций можно втиснуть в одноклавишный выключатель? Leviton втиснул Wi-Fi-радио, диммер и целый смарт-динамик, совместимый с Amazon Alexa, в свой Wi-Fi-диммер Decora Smart Voice с Alexa. Да, Ecobee проделал аналогичный трюк ранее, но с выключателем, а не с диммером. У Левитона также есть более глубокий каталог  другие компоненты Wi-Fi — переключатели, диммеры, контроллеры потолочных вентиляторов, многокнопочные контроллеры и многое другое — в комплекте. Пользователи Apple HomeKit и Google Home должны искать в другом месте.

Прочитайте наш полный Умный голосовой диммер Leviton Decora с Amazon Alexa (модель DWVAA) обзор

Вам нужно будет принять множество решений, прежде чем выбрать, какие умные выключатели установить в вашем доме, и на ваш выбор будет влиять все, начиная от типа проводки в ваших стенах к тому, какой вариант системы умного дома у вас есть сейчас или вы планируете установить позже. Вот что вам нужно знать примерно в том порядке, в котором вам нужно будет решить.

Требование к нейтральному проводу : Подавляющее большинство интеллектуальных выключателей и диммеров требуют наличия нейтрального провода — в дополнение к линии (питание от панели автоматического выключателя), нагрузке (питание к управляемому свету) и провода заземления — в электрощите внутри стены. У умных переключателей есть радиоприемники, которые должны быть постоянно запитаны, и нейтральный провод обычно обеспечивает этот ток. Хотя во всех домах есть нейтральные провода, во многих старых домах нейтральный провод отсутствует в каждой коробке. Если вы не уверены, есть ли нейтральный провод в том месте, где вы хотите установить интеллектуальный переключатель, у нас есть инструкция, которая поможет вам в этом разобраться. если вы , не имеет нейтрального провода, интеллектуальный диммер Lutron Caséta и диммер GE Cync (версия с 3 проводами) являются одними из немногих, которым требуется , а не .

Большинство интеллектуальных выключателей зависят от наличия нейтрального провода для подачи энергии на их радиоприемники, но во многих домах, построенных до 1980-х годов, не в каждой коробке есть нейтральный провод. GE Cync и Lutron Caséta — одни из немногих интеллектуальных коммутаторов, которые не зависят от нейтрального провода.

Однополюсный или многополюсный : Если свет, которым вы хотите управлять, подключен только к одному выключателю, вам необходимо заменить его однополюсным интеллектуальным выключателем. Если эту нагрузку контролируют более одного выключателя — например, переключатели на противоположных сторонах комнаты — тогда вам необходимо заменить его многополюсным интеллектуальным выключателем. Обычно это означает, что вы будете и необходимо купить сопутствующий переключатель или переключатели для другого конца цепи. Из этого правила есть несколько исключений, поэтому перед установкой проверьте документацию, прилагаемую к любому интеллектуальному коммутатору, который вы решите купить.

Протокол управления : вы, несомненно, захотите управлять своим интеллектуальным освещением с помощью смартфона или планшета, и большинство людей также захотят включать и выключать свет с помощью голосовых команд, передаваемых через интеллектуальный динамик, например Amazon Echo или дом Google. Но для этого приобретаемый вами интеллектуальный коммутатор должен каким-то образом подключаться к вашей домашней сети (что объясняет, почему интеллектуальные коммутаторы Bluetooth не могут общаться с интеллектуальными колонками).

Некоторые интеллектуальные коммутаторы подключаются напрямую к вашей сети Wi-Fi, в то время как другим требуется мост к вашему маршрутизатору. Если вы инвестировали в систему умного дома — Samsung SmartThings, Hubitat Elevation, Vivint Smart Home или любую другую экосистему — вам нужно убедиться, что приобретаемый вами умный коммутатор совместим с ней. Это наиболее распространенные протоколы связи, с которыми вы столкнетесь.

Bluetooth Этот тип интеллектуального переключателя управляется напрямую с помощью приложения на вашем смартфоне или планшете. Интеллектуальное освещение Bluetooth просто, потому что вам не нужен концентратор или подключение к домашней сети. Эта изоляция также делает его безопасным, потому что вы должны находиться в пределах 30 футов от коммутатора, чтобы выполнить сопряжение с ним. С другой стороны, авторизованные пользователи и должны находиться в пределах 30 футов от переключателя Bluetooth, чтобы управлять им, и вы не можете управлять переключателем, когда находитесь вдали от дома (хотя большинством переключателей Bluetooth можно управлять в соответствии с заранее запрограммированным расписанием). Другое серьезное ограничение Bluetooth-переключателей заключается в том, что ими нельзя управлять с помощью интеллектуальных динамиков или концентраторов умного дома, которые обычно используют один из других беспроводных протоколов, описанных здесь.

Lutron Clear Connect Это собственный беспроводной протокол, используемый устройствами умного дома Lutron Caséta Wireless, включая переключатели, диммеры, контроллеры потолочных вентиляторов, датчики присутствия, моторизованные шторы и пульты дистанционного управления с батарейным питанием. Вы также можете управлять ограниченным количеством сторонних устройств с помощью приложения Lutron — от термостатов до динамиков Wi-Fi — и включать их в «сцены» умного дома. Clear Connect работает независимо от вашей сети Wi-Fi, но для его использования вы должны подключить Lutron Smart Bridge к маршрутизатору. Вы можете управлять устройствами Lutron Caséta через приложение Lutron, используя голосовые команды для интеллектуальных динамиков, а также с мобильных устройств в любом месте, где есть широкополосный доступ. Некоторые системы умного дома, в том числе Samsung SmartThings, также могут включать в себя продукты для умного дома Lutron.

Wi-Fi Это относительно недавняя тенденция в области интеллектуальных коммутаторов, вероятно, потому, что Wi-Fi не всегда был лучшим средством подключения дома к сети. Однако маршрутизаторы Mesh Wi-Fi прошли долгий путь, чтобы решить эту проблему. Привлекательность интеллектуальных коммутаторов Wi-Fi заключается в том, что им не требуется концентратор или мост для подключения к вашему маршрутизатору. После установки ими можно управлять с помощью умных динамиков, собственного приложения производителя и многих систем умного дома (проверьте совместимость перед покупкой).

Z-Wave Это технология беспроводной ячеистой сети, в которой каждый узел в сети также является повторителем, который может пересылать команды на другие устройства Z-Wave поблизости. Он работает в нелицензируемом радиочастотном диапазоне от 800 до 900 МГц (в частности, 908,42 МГц в Северной Америке). Его низкое энергопотребление означает, что его можно включать в устройства с батарейным питанием, которые нельзя подключить непосредственно к электрической цепи, включая датчики открытия дверей/окон, интеллектуальные замки, детекторы утечки воды и датчики движения в дополнение к интеллектуальным диммерам и переключателям. Вам понадобится концентратор для умного дома, например Samsung SmartThings, который будет выступать в качестве моста к вашей сети Wi-Fi. Z-Wave поддерживается множеством разработчиков продуктов для умного дома, включая Leviton, Jasco, Aeotec и других.

Zigbee Эта технология беспроводной ячеистой сети очень похожа на Z-Wave, но работает в нелицензируемом радиочастотном диапазоне 2,4 ГГц (так же, как однодиапазонный Wi-Fi). Как и Z-Wave, Zigbee имеет более низкое энергопотребление и может быть встроен как в устройства с питанием от батареи, так и в устройства с питанием от сети, от датчиков до интеллектуальных переключателей. И, как и в случае с Z-Wave, вам понадобится концентратор умного дома или какой-либо другой мост для подключения устройств Zigbee к вашей домашней сети. Это может быть что-то простое, например, Amazon Echo Plus со встроенным радио Zigbee, или это может быть концентратор Samsung SmartThings, который имеет встроенные радиомодули Zigbee и Z-Wave.

Как вы можете видеть на этом рисунке, для установки Aurora на выключатель не нужно снимать защитную пластину, она работает только с тумблерами.

Мост Philips Hue от Signify — еще одно решение, но, как правило, оно ограничивается поддержкой умных ламп Philips Hue и аксессуаров. Zigbee широко поддерживается производителями интеллектуальных диммеров, включая Jasco, Sinopé и Sengled. Lutron также производит оригинальное устройство Zigbee для умных лампочек Philips Hue — Lutron Aurora — которое присоединяется к старомодному тумблерному выключателю и не только предотвращает выключение переключателя (мгновенно делает умную лампочку Philips Hue немой), но и беспроводное управление всеми лампочками концентратора, подключенными к этому переключателю, в комплекте с поворотной ручкой для затемнения и увеличения яркости этих ламп, а также для их включения или выключения.

Механизм переключения : Поскольку большинство людей управляют интеллектуальными выключателями и диммерами с помощью голосовых команд, они вскоре обнаруживают, что редко физически взаимодействуют с устройствами в своих стенах. Но вы захотите рассмотреть тип механизма, который использует интеллектуальный переключатель, хотя бы для того, чтобы его эстетика соответствовала остальной части вашего дома. Это наиболее распространенные типы, с которыми вы столкнетесь.

Относительно немногие производители производят интеллектуальные переключатели, которые выглядят как старомодные тумблеры такого типа.

  • Кулисный переключатель (также известный как лопасть) Этот тип переключателя имеет широкую пластиковую панель, которая качается вперед и назад при нажатии для включения и выключения управляемой нагрузки (одна сторона переключателя поднимается, когда нажимается другая). Эти современно выглядящие выключатели крепятся к стене и очень просты в эксплуатации. Поскольку команда, подаваемая по радиоканалу, отменяет любое физическое состояние, в котором находится переключатель, интеллектуальные кулисные переключатели обычно физически не переключаются, поэтому не возникает путаницы, когда вы видите горящую лампочку, когда переключатель якобы находится в положении «выключено». Интеллектуальный диммер может иметь дополнительный элемент управления — вертикальный ползунок или горизонтальный переключатель — для регулировки яркости
  • Тумблер Тумблер работает при перемещении рычага вверх и вниз (перемещение рычага вверх включает управляемый свет, а нажатие вниз выключает его). Эти типы выключателей, как правило, выглядят более старомодно, чем кулисные выключатели, но вы можете найти их умные версии, если хотите что-то похожее на другие выключатели, которые есть у вас на стене. Как и умные кулисные переключатели, они, как правило, не полностью меняют внешний вид при включении или выключении.
  • Touch Высококачественные интеллектуальные выключатели и диммеры оснащены сенсорными поверхностями. Сенсорные интеллектуальные переключатели и диммеры, как правило, изготовленные из стекла, обычно подсвечиваются одним или несколькими светодиодами, которые могут быть нескольких цветов. Сенсорная чувствительность может быть такой же простой, как прикосновение, чтобы включить переключатель, и повторное прикосновение, чтобы выключить его, или они могут быть столь же сложными, как отображение пользовательского интерфейса, который поддерживает смахивание пальцем для вызова различных сцен освещения или элементов управления. Излишне говорить, что такие умные выключатели и диммеры стоят значительно дороже, чем простые пластиковые устройства.

Сенсорная панель Brilliant позволяет вам видеть человека у вашей двери и разговаривать с ним, когда посетитель активирует видеодомофон.

Проводные соединения : Интеллектуальные выключатели и диммеры, как правило, больше, чем их простые аналоги, поэтому вам следует подумать, как новый переключатель будет вписываться в существующую электрическую коробку. Это особенно важно, если вы устанавливаете несколько интеллектуальных коммутаторов рядом друг с другом в одной коробке. Помните, что вам придется иметь дело как минимум с четырьмя проводами — линией, нагрузкой, нейтралью и землей, а также с дорожным проводом, если вы имеете дело с многополюсной цепью. Может быть сложно засунуть все эти провода и новый переключатель обратно в коробку. Это наиболее распространенные типы электрических соединений, с которыми вы столкнетесь в интеллектуальных коммутаторах.

  • Удары в спину Это отверстия в задней части переключателя, в которые вы будете проталкивать («втыкать») соответствующие сплошные медные провода, выходящие из стены.
  • Пигтейлы Некоторые переключатели имеют короткие электрические провода, выходящие из задней части переключателя, которые вы прикрепите к проводам, выходящим из стены, с помощью проволочных гаек для их фиксации. Как правило, это самый простой метод, но если переключатель находится глубоко, может возникнуть проблема с упаковкой дополнительных проводов и гаек для проводов в коробку достаточно плотно, чтобы переключатель устанавливался заподлицо со стеной. Это может быть особенно сложно, если в коробке есть другие устройства.
  • Клеммы С этим типом выключателя вы наматываете провода, выходящие из стены, на плоские винты по бокам выключателя, а затем затягиваете винты. Этот метод представляет собой меньшую проблему, когда дело доходит до вставки проводов и переключателя обратно в коробку, но провода могут быть жесткими, и вам нужно быть осторожным, чтобы зачищенный провод не соприкасался с зачищенными проводами. подключен к соседним переключателям в коробке.

Пигтейлы и гайки для проводов — это один из распространенных способов подключения интеллектуального переключателя к существующей проводке в стене.

Автор: Майкл Браун, исполнительный редактор

Майкл является ведущим редактором TechHive с более чем 30-летним опытом работы в технологической отрасли, уделяя особое внимание умному дому, домашнему аудио и домашнему кинотеатру. В 2007 году он построил свой собственный умный дом и использовал его в качестве реальной испытательной лаборатории для обзоров продуктов.

Leave A Comment

Related Post
