alexxlabсамостоятельная установка розетки с заземлением
Современному человеку не надо объяснять, что такое розетка. То, что розетка нужна для подключения электроприборов к общей сети, знают с детства абсолютно все. Но что делать, если розетка вышла из строя, и ее надо заменить или установить там, где ее раньше не было? Для того чтобы установить новую розетку, необходимо знать ее устройство и технологию подключения.
Розетка с заземлением состоит из пластмассового корпуса, где расположена рабочая часть. Внутри находятся клеммы, к которым крепятся контакты и пружины для вилки. Практически все современные розетки имеют заземляющие контакты. Заземление позволяет снять напряжение с электроприборов и повышает безопасность всей системы. Розетки с заземлением имеют несколько типов: французские оснащены третьим штырьком, американские имеют боковые отверстия с прорезями. В России распространен немецкий вариант розеток с заземлением. В центре имеется цилиндрическое углубление с отверстиями для штырей вилки, а по бокам – металлические детали небольшого размера.
Провести заземление в доме сможет любой электрик, однако идеальный вариант, когда этими работами занимаются во время капитального ремонта, тогда все провода можно аккуратно «утопить» в стены.
Контур заземления, как правило, состоит из трех-четырех металлических уголков, их закапывают в землю так, чтобы люди не спотыкались о них. Для разводки по дому кабеля заземления используют медный провод сечением не меньше 1,5 мм. В многоквартирных домах есть заземленный щиток, который находится на верхних этажах подъезда. От него тянется витая медная проволока в квартиру.
Второй и, по мнению многих электриков, более безопасный вариант заземления розеток для квартир – зануление. Производится путем подключения проводника к нулевому кабелю, который проходит через распределительный щиток в подъезде. Как правило, нулевой кабель имеет контакт со щитком через болт, именно к этому болту и нужно подсоединить проводник и завести его в квартиру.
Перед тем, как приступить к монтажу, фото (схему) процесса надо тщательно изучить, чтобы избежать неприятных ситуаций во время работы.
После того, как выполнена разводка сети, и кабели подведены к гнездам, можно приступать к подключению розеток.
Пошаговая инструкция как подсоединить розетку с заземлением:
- Отключить электроснабжение на щитке
- Убедиться в том, что электричество отключено. Это делают с помощью индикатора. Если он не работает, значит можно приступать к работе
- Убрать старую розетку. Для этого откручивают винт, расположенный на корпусе. После этого ослабляют лапки, которые фиксируют розетку к стене, вытаскивают ее и обрезают провода
- Почистить или заменить на новый старый подрозетник
- Снять внешнюю изоляцию и зачистить концы проводов
- Подключение кабелей к розетке. Оголенная часть провода заводится в клемму и затягивается винтом. Для более надежного подключения, рекомендуют оголенную часть провода загнуть кольцом
- Присоединить третий кабель заземления к контакту розетки
- Зафиксировать корпус винтами
- Прикрутить пластмассовую крышку
Оболочки всех входящих в квартиру проводов имеют разную расцветку.
Провод заземления выполнен в желто-зеленой гамме, фазный – в красной или коричневой. Нулевой провод – обычно синий или голубой.
Подключение двойной розетки
Если одной розетки недостаточно, используйте двойную. При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза. Ноль всегда находится слева, фаза справа, кабель заземления по центру. Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый.
Монтаж тройной розетки производится по принципу двойной.
В последнее время используют двойные и тройные розетки с одним входом, куда поступает электричество, и клеммой для заземления. Потом оно равномерно распределяется на отводы.
Как проверить работу розетки с заземлением
Крепко зафиксированная розетка с заземлением не гарантирует исправную работу прибора. Иногда при проведении зануления совершается распространенная ошибка: закрепление защитного контакта и фазы.
Проверить, есть ли заземление в розетке, можно индикаторной отверткой. Приложите отвертку к фазному гнезду, а к сенсору – щуп провода с изоляцией. Если индикатор загорелся, то заземление в розетке есть, и подключение розетки с заземлением было произведено правильно.
Если работы по подключению розеток вызывают затруднения, можно заказать услуги специалистов сервиса Юду. Вызов оформляется через сайт youdo.com быстро, абсолютно бесплатно, а мастера работают профессионально и недорого.
Посмотреть видео о том, как установить розетку с заземлением, можно здесь.
Как работает YouDo?
Задание Анастасии «Помочь по электрике»
1 500 ₽
Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого.
Исполнитель задания:
Андрей
5,0 1029 отзывов
Создать такое же задание
схемы подключения розеток к электросети – Блог Elektrovoz
Содержание:
- Как подключить розетку
- Видеоинструкция по монтажу
- Способы подключения розеток
- Подключение розетки к электросети
- Как подключить двойную розетку
- Подключение розеток с выключателем
- Подключение розеток с заземлением
- Подключение тройной розетки
В статье мы представляем схемы и рекомендации для домашних мастеров электриков, чтобы они смогли сами правильно и бесплатно выполнить подключение розетки. Сейчас розетки и выключатели для дома имеют усовершенствованные замечательные конструкции (с самозажимными контактами, пазами суппортов), позволяющие подключить двойную розетку или целый блок розеток надежно, быстро и легко.
Каждый многоквартирный новый дом сдается в эксплуатацию с 3-х жильной проводкой (L, N, PE), согласно современной электробезопасности (ПУЭ), где:
Для таких квартир, нужно купить и подключить розетку с заземлением не одну, а достаточное количество, во все комнаты и желательно на все стены (для последующего удобства).
Советские старые постройки имеют 2-х проводную сеть (N, L). Если не сделан капитальный ремонт со штроблением и переделкой на 3-х жильный, механизмы с заземлением покупать бесполезно. В этих случаях, для мощных электроприборов, таких как стиральная машина, бойлер, электроплита, посудомойка, в щитке ставят УЗО. При утечке тока, устройство защитного отключения позволяет максимально обезопасить человека. Ни в коем случае не вытворяйте заземление от корпуса прибора на трубы водопровода (отопления) потому, что при пробое изоляции провода техники, под опасным напряжением оказываются водопроводные и трубы и краны.
Видеоинструкция по монтажу
Способы подключения розеток
У накладных и встраиваемых моделей электрические схемы одинаковы, разница в поверхностном и скрытом обустройстве сети и прибора.
В зависимости от мощной или малой нагрузки, выбирается схема подключения розетки:
- Параллельное подключение, когда напрямую от щитка до каждой из розеток идет отдельный питающий кабель. Соединение «Звезда» особо надежное и максимально безопасное, подходит для мощных бытовых потребителей (сушильная, стиральная машинка, «умный дом»). Сечения жил должны быть не менее 2,5 мм². Параллельный отдельный способ не дешевый, потому что в три раза увеличиваются расходы на проводниковые материалы и штробление стен. Применяется на новых объектах и модернизации старых, но чаще совмещается с последовательным.
- Последовательное соединение означает, что от одной линии питания запитывается группа устройств.
Разветвление выполняется в распаечных коробках, при помощи клемм «Ваго», пайки, скруток. Подходит для всех бытовых приборов малой мощности (телевизор, утюг, фен, компьютер).
Разветвление выполняется в распаечных коробках, при помощи клемм «Ваго», пайки, скруток. Подходит для всех бытовых приборов малой мощности (телевизор, утюг, фен, компьютер).Самый простой вид последовательной разводки – шлейфовый, когда из одной розетки делают несколько. Питающий кабель заводят в 1-й подрозетник, затем шлейф (ноля и фазы) тянут к другому, не заходя в распредкоробку и т.д. Важно, чтобы сечение дополнительных перемычек было такое же, как у питающего провода. Последовательное и шлейфовое соединение, без заземления:
3. Смешанный способ состоит, из комбинации двух предыдущих, он экономный быстрый, удобный.
На трех схемах внизу показано как правильно подключить розетку с защитным заземлением. Обратите внимание, что при любом соединении, контур защитного проводника РЕ всегда остается неразрывным, согласно требованиям ПУЭ. Схемы также подходят для двухпроводной сети, без учета желто-зеленых линий.
Подключение розетки к электросети
Используемые инструменты
1. Рассмотрим двухпроводную систему ~220В, скрытой проводки. Чтобы установить в старый подрозетник (без замены проводки) новый одинарный розеточный механизм необходимо:
-
Отключить электричество в щитке квартиры (выкрутить пробки или выключить автомат). Проверить отсутствие напряжения тестером, индикаторной отверткой или включением в розетку вилки любого электроприбора (фена, электрочайника). В двухпроводной домашней проводке не нужно специально определять фазу и ноль. Но если установили, где какой проводник, то фаза слева, а нейтраль справа. Выполните демонтаж старого устройства.
-
Важно подсоединить зачищенные концы провода в разные клеммы! Если конструкция с самозажимными контактами (фото слева), то в каждый из зажимов вводят по проводу, до упора (они сами фиксируются, попробуйте легким выдергиванием надежность).
Модель с винтовыми креплениями (справа) обеспечивает более надежный контакт. Для крепления винтами: конец одной жилы завернуть колечком, по часовой стрелке, вокруг одного из них, а другой провод вокруг другого. Винты затягивают и проверяют надежность крепления.
Основание вставляем в подрозетник. Провода должны находится с тыла, чтобы не попасть под распорные лапки. Выравниваем металлический суппорт в гнезде по глубине и горизонтали. Саморезами с одной и другой стороны добиваемся прочной фиксации монтажных лапок в подрозетнике.
Собирается внешний корпус (если он не цельный, а из нескольких частей) и закручиваем фиксирующий центральный винт.
Как подключить двойную розетку
Рассмотрим 3 способа, все работы с отключенным напряжением!
- Двойную модель, с механизмом в один подрозетник, монтируют точно как одноместную, описанную выше. Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно. Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).
- От одного входящего кабеля шлейфовым методом. Определяем нужное расстояние между монтажными коробками. Питающий кабель общей сети заводят в одну из коробок.
Важный момент, который нужно учесть, чтобы ошибка не привела к короткому замыканию. Если конструкция оснащена двумя пластинчатыми шинами, фаза и ноль, обеспечивающими контакты двух подключаемых вилок, то в этом случае ошибиться сложно. Но в моделях, содержащих на каждой из шин по 2 клеммы (для удобной установки), очень важно не зажать нулевой и фазный провод в клеммах одной шины (фото справа).
Подготавливаем дополнительный отрезок кабеля, достаточной монтажной длины и такого же сечения, как и питающий. В подрозетниках делают отверстия, чтоб получился проход, сквозь который просовывают соединяющий шлейф. Зачищают концы от изоляции.
Первым монтируем прибор в подрозетнике с кабелями: питающим и шлейфовым.
Конструкции могут иметь: три самозажимные или 3 винтовые клеммы (по два гнезда). Попарно в каждое из них вставляются провода одинакового цвета и они “самозажимаются” (или 3 винта затягиваются отверткой). Проверяется надежность соединений.
Собранную конструкцию аккуратно вставляется в подрозетник. Надо следить, чтобы провода располагались за корпусом и не попали под монтажные лапки. Подключаем второй прибор (от перемычки), аналогично первому, с той лишь разницей что у него по одному проводку на каждый контакт.
Совмещаем суппорты, выравниваем горизонталь и фиксируем монтажными лапками. Закрываем внешней облицовкой и общей рамкой, фиксируем винтами.
3. Параллельное подключение, для двух мощных потребителей, как правило, выполняется с заземлением. В два подрозетника, находящихся рядом, устанавливают 1-местные розетки, к каждой прокладывается по отдельному питающему кабелю (можно в одну штробу).
Очистить подрозетник от строительного мусора. Зачистить оплетку и осторожно, не повредив, снять изоляцию на каждой из жил, длинной 10 мм. Для удобства, проводники разводят в стороны, загибают вниз.
Установка, выравнивание и фиксация как в предыдущем случае.
Подключение розеток с выключателем
1. Параллельный способ, из распредкоробки прокладывают раздельные силовые и осветительные цепи, можно в одной штробе, сразу на два отдельных прибора (в двухместной рамке). Между ними никаких перемычек не надо, работают независимо друг от друга. Способ самый надежный, подходит для мощных нагрузок ПУЭ (6.2.4).
Схема, с 2-мя клавишами выглядит:
2 и 3 варианты, рассматривают монтаж совмещенного блока розетки-выключателя, например, вместо старого розеточного прибора:
-
Здесь все равно не обойтись без прокладывания проводов от подрозетника до лампы;
-
Важно, что перемычка в блоке, между включателем и розеткой, состоит из 1 проводника L – фазы (не путать со шлейфом между розеточными механизмами L, N).
Это следует из конструкции выключателя потому, что к нему идет (и выходит) только фаза, а ноль (N) никогда не заходит в него, а прокладывается от распредкоробки прямо к люстре (лампе).
Это следует из конструкции выключателя потому, что к нему идет (и выходит) только фаза, а ноль (N) никогда не заходит в него, а прокладывается от распредкоробки прямо к люстре (лампе).2. Розеточное устройство работает только при включенном выключателе. Питающая фаза (L) идет к вводной клемме выключателя, а на выходящую его клемму подсоединяются: — перемычка на клеммный винт (L) розетки и — провод (L), идущий на лампу. Входной ноль (N) идет на нулевой розеточный контакт и туда же, подсоединяется ноль (N) от лампы. В схеме размыкается фаза, поэтому она более надежная, чем третий вариант.
3. Питание (L, N) идет к розетке, а от нее фазная (L) перемычка на включатель. Устройства работают независимо друг от друга, но подключение не корректное, потому что больший участок системы всегда под напряжением. Схема с 2-клавишным выкл.
Подключение розеток с заземлением

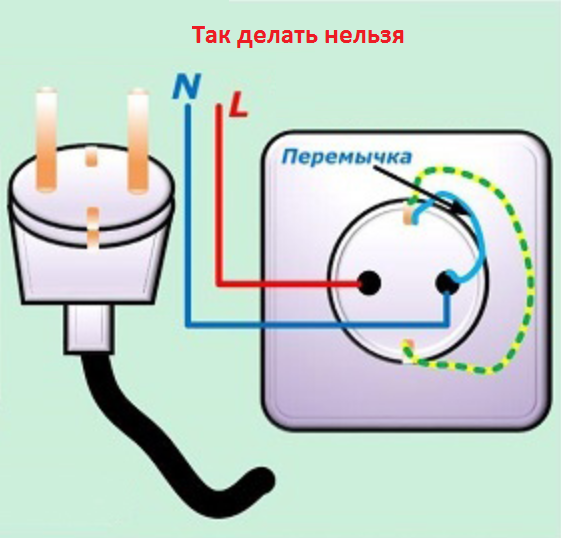

Заземление предназначено для защиты человека от удара током, при касании к корпусу бытовых устройств, особенно в ванне, таких как стиральная машина, бойлер.
В новых квартирах заземляющий провод (РЕ) входит в состав трехжильной проводки и имеет специальную желто-зеленую окраску. Подключение к 3-х проводным линиям, аналогично двойным, разница в присоединении к центральной клемме желтого PE провода.
Подключение тройной розетки
Тройной блок, без «земли» шлейфным способом, аналогично двойному.
Согласно ПУЭ (1.7.144), контур заземления должен быть неразрывным, поэтому тройное последовательное подключение, с защитой PE, выглядит следующим образом.
Как заземлить провод в зависимости от настройки вашей розетки
Как заземлить провод в зависимости от настройки вашей розетки защитите свой дом и бытовую технику от скачков напряженияПолучите предложения от трех профессионалов!
Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
Заземление провода означает, что ваш электрический провод проходит от розетки к земле, защищая ваш дом от скачков электрической энергии.
В новом доме заземляющие провода обязательны, но в старых домах такой защиты может не быть. Это побуждает некоторых сообразительных домовладельцев заняться проектом самостоятельно или нанять профессионального электрика для модернизации своей установки.
Из этого руководства вы узнаете, как заземлить провод, установив новые электрические розетки.
Примечание: это руководство расскажет вам, как заземлить провод, заменив старую розетку на новую.
Что такое заземляющий провод
Для защиты от ударов и скачков напряжения под вашим домом проходит заземляющий провод, по которому электричество течет в землю, а не в ваш дом. Без заземляющего провода небезопасный уровень электричества может нанести вред вам или вашим близким в случае короткого замыкания.
В большинстве современных домов розетки с заземлением, но выключатели в старых домах (построенных до 1970 года), скорее всего, не заземлены.
Как подготовиться к заземлению провода
1.
Убедитесь, что эта работа для васНастоятельно рекомендуется нанять местного электрика или другого специалиста, который поможет вам заземлить провод. Не рискуйте, если вы не уверены в работе. Лучше быть в безопасности, чем потом сожалеть.
Местные строительные нормы и правила некоторых штатов или округов могут требовать заземления старых проводов. Проведите исследование, чтобы убедиться, что это не относится к вашему региону.
2. Сначала получите одобрение
Электромонтажные работы своими руками часто требуют предварительного одобрения или разрешения от местного органа постановления или строительного отдела, даже для незначительных работ. Неполучение этого может привести к штрафам или другим последствиям.
Вы также можете пропустить конкретные рекомендации, например, как или где установить новые электрические розетки . Несоблюдение этих правил также может привести к штрафам или санкциям.
Для этого проекта вам потребуются следующие материалы:
Как заземлить провод (3 способа)
Как заземлить провод к новой электрической розетке
Отключить питание
Фото: Daniel Krasoń / Adobe Stock
Отключите автоматический выключатель или, по крайней мере, цепь, бежит к розетке, которую вы планируете заменить.
Используйте тестер цепи, чтобы убедиться, что электричество не проходит через блок, прежде чем двигаться дальше
Установите новую электрическую розетку
Возьмите новую электрическую розетку с тремя контактами GFCI ( всего за 4 доллара в магазинах товаров для дома). С этой стратегией у вас не будет полной защиты заземленного провода, выходящего за пределы вашего дома, но у вас, по крайней мере, будут заземляющие полюса внутри розетки, которые помогут лучше защитить ваш дом и технику от скачков напряжения.
Внимательно прочтите инструкции производителя по настройке новой электрической розетки.
При выключенном питании извлеките старую розетку с помощью отвертки или электродрели. Отсоедините горячий (черный) провод и выкрутите дополнительные винты внутри. Снимите коробку, затем установите новую в обратном порядке. Подсоедините провода согласно инструкции.
Снова включите питание и проверьте
Установив устройство на стену, снова включите автоматический выключатель.
Ваш тестер цепи должен показать, проходит ли электричество в эту область. Если нет, выключите выключатель и повторите шаги по устранению неполадок. Убедитесь, что все провода правильно и плотно связаны друг с другом.
Как заземлить провод с помощью заземляющего зажима
Провода заземления зависят от типа дома, в котором вы живете, и того, что необходимо заземлить.
Если ваша розетка изготовлена из металла, а не из пластика, вы можете использовать самозаземляющийся металлический зажим (или заземляющий винт), чтобы прикрепить заземляющий провод к краю коробки. Если на зажиме заземления есть бумажная шайба, снимите ее, прежде чем вставлять розетку в розеточную коробку. Этот контакт «металл-металл» обеспечивает путь заземления. Как только розетка вкручена в металлическую коробку, коробка и розетка заземляются в целях безопасности.
Как проложить заземляющий провод от автоматического выключателя
Опять же, мы верим в безопасные самодельные изделия.
Если выполнение сложных электромонтажных работ кажется вам немного пугающим, обратитесь к местному электрику за помощью с этим методом заземления.
Установите заземляющий стержень на выключатель
Подсоедините заземляющий провод и нейтральный (белый) отрезок провода к заземляющей шине
Проложите заземляющий провод к новой розетке
Защитите себя от этих 6 мошеннических действий электриков
Автор: Рошель Мадей • 18 ноября 2021 г.
На что обратить внимание перед покупкой бесканального теплового насоса для дома
Мариэль Лавленд • 12 января 2022 г. Пейдж Беннетт • 25 мая 2022 г.
- Я так понимаю, что на фарфоровом плафоне патрон медной электропроводки провод заземления не нужен и места для него нет.
- Я не подключаю ничего металлического, а устройства представляют собой фарфоровые и пластиковые синие коробки.
- Что делать с заземляющим проводом в электрическом кабеле типа NM?
- Просто выкинуть его или прикрепить к винтам, которыми фарфоровое приспособление крепится к синей круглой коробке?
- Соединение провода заземления, когда это возможно
- Провод заземления является наиболее важным проводом любой электрической цепи, поскольку он защищает компоненты цепи, обеспечивая путь к заземлению в случае возникновения электрической неисправности.
- Все заземляющие провода являются частью EGS или системы заземления оборудования, которая соединена с главным электрическим щитом.
- На главной панели система заземления оборудования имеет одно или несколько основных соединений, которые связывают электрическую систему с заземляющим заземлением, чтобы обеспечить путь к земле с низким сопротивлением.
- Провода заземления обычно прикрепляются к заземляющему винту или винтовому контактному соединению либо на осветительном приборе, розетке, либо на электрических устройствах или компонентах, включая электрическую распределительную коробку, либо на заземляющем проводе от осветительных приборов и других электрических устройств, обеспечивающих соединение для заземляющего провода.
- Некоторые предварительно подключенные устройства имеют зеленый провод с желтой полосой, и это также провод заземления, который необходимо подключить к проводу заземления цепи.
- Заземляющие провода и незаземленные приспособления и коробки
- Если у вас есть заземляющий провод и его некуда прикрепить, наденьте на его конец разъем, сверните заземляющий провод и вставьте его обратно в электрическую распределительную коробку.
- ВАЖНО : Никогда не отрезайте провод заземления.
- Такие устройства, как фарфоровый патрон для лампы, могут не иметь места для крепления заземляющего провода, поскольку приспособление не изготовлено из металлического материала, который может проводить электричество.
- Перечень электрических правил заземления с примерами электрических правил заземления для домашней электропроводки.
- Домашняя электропроводка
- Электрические распределительные коробки для домашней проводки
- Общие сведения об электрических распределительных коробках и их назначении. Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику. Одним из очень важных компонентов является коробка, куда будет устанавливаться провод. Тип и размер электрических коробок домашней проводки будет зависеть от размера цепи, применения и ее местоположения.
- Общие сведения об электрических распределительных коробках и их назначении.
9
9 С электрическими проводами
Важно понимать, что означают цвета на электрических проводах . Каждый провод будет иметь изолированную оболочку с указанием его назначения. Вы также должны использовать правильный тип провода для вашего проекта — подберите манометр в соответствии с вашими электрическими потребностями.
Наконец, приобретите тестер цепи, который поможет убедиться, что ваша новая розетка работает должным образом. Вы можете купить тестер примерно за $20 в местном магазине товаров для дома.
Сделай сам или найми профессионала
Большинство электромонтажных работ доступны по цене — для работы своими руками требуется всего несколько инструментов, проводка и розетка, которые можно купить за от 7 до 25 долларов .
Заземляющая проводка стоит от до 8 долларов за 9 футов.0024 .
Если вы решите заплатить за наем профессионального электрика , бюджет от до 100 долларов в час . Вы можете рассчитывать заплатить от 130 до 170 долларов США за соединение , хотя окончательная цена будет зависеть от количества розеток, которые вы хотите заземлить.
Дополнительные вопросы
Как заземлить провод без заземления?
Обновление старых розеток или добавление заземляющих зажимов в металлическую коробку — это два метода. Каждый дом отличается. Обратитесь к электрику за советом по заземлению провода, не закапывая землю.
Почему важно заземлять электричество?
Предотвращает скачки напряжения, защищает ваш дом от таких вещей, как возгорание электричества, а также защищает вас от удара током, если в вашей линии электропередач возникает скачок напряжения. Без заземленных проводов ваши приборы также могут быть повреждены во время грозы.
Нужна профессиональная помощь с вашим проектом?
Получите цитаты от профессионалов с самым высоким рейтингом.
Рекомендуемые статьи
Что делать с заземляющим проводом
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода. |
| ||||
Где и как прикрепить заземляющий провод
Электрика Вопрос: Что делать с заземляющим проводом для фарфорового держателя потолочной лампы, если некуда прикрепить заземляющий провод?
Спасибо за помощь, только не знаю, что делать с землей, мог бы использовать гайку, чтобы просто надеть ее, черт возьми, я не знаю.
Этот вопрос по электропроводке поступил от Боба, домовладельца из Гибсона, штат Теннесси.
Дополнительные комментарии: Мне нравится этот сайт, потому что он очень помогает нам, кто не уверен, и помогает нам с вопросами безопасности. Спасибо за помощь.
Ответ Дейва:
Спасибо за ваш вопрос об электропроводке, Боб, это очень хороший вопрос.
Как заземлить настенные розетки Выключатели и светильники
Применение: электрические розетки и светильники.
Уровень навыков: от среднего до продвинутого.
Этот электрический проект лучше всего выполняется сертифицированным электриком или лицензированным электриком.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Заземление настенных розеток и выключателей света
Подробнее о проводке и заземлении
Электрическое заземление
Методы и требования к электрическому заземлению
Следующие материалы помогут вам с заземлением:
Электрический провод
Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.
Распределительные коробки
Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику. Одним из очень важных компонентов является коробка, куда будет устанавливаться провод. Тип и размер электрических коробок домашней проводки будет зависеть от размера цепи, применения и ее местоположения. Эта ссылка полезна домовладельцу
Самостоятельная электрика
Вам также может быть полезно:
| ||||
Список всех моих полезных видео
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
