Как подключить электроплиту самостоятельно




Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А — 40А, принятого у нас в стране типа.


Силовая вилка для подключения к сети электроплиты


Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.



Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому — читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.


Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.

Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом. Вам останется лишь установить её, а дальше действовать как описано в «п.1» выше.



Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.

Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.


Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

Снимаем силовую вилку со шнура питания электроплиты

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.



Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.



Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.



Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление


Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.




Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:



На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.


Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Если же вы столкнулись со сложностями при монтаже плиты, не описанными в этой статье или появились любые другие вопросы, обязательно пишите об этом в комментариях, постараюсь оперативно ответить, это поможет дополнить материал и будет полезно многим.

Как самостоятельно подключить электроплиту дома

Из данной статьи вы узнаете сложно или подключить электроплитку самому, схемы и способы подключения (без розетки и с розеткой), какие существуют требование к электропроводке, меры безопасности и много другое.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Меры безопасности

При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.

Самое главное нужно правильно подобрать сечение кабеля.

Обязательно использование защитных средств, причем значение силы тока того же устройства защитного отключения (УЗО) должно быть на номинал ниже, чем автомата.

Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.

Подведем небольшой итог.

Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.

Схемы подключения

Хорошо, если производитель укомплектовал свою продукцию силовым кабелем. Подключить ее не составит труда, поскольку останется только правильно распределить провода в вилке или на клеммнике, но часто такой кабель отсутствует, и его приходится приобретать отдельно и самостоятельно подключать.

Далее рассмотрим, как выполняется подключение кабеля к плите, работающей от однофазной, двухфазной и трехфазной сети.

Подключение к однофазной сети

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску. Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Подключение к трехфазной сети

Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.

Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.

К трем фазным выводам подключаем по одному проводу фазы.

Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.

Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.

Полная схема подключения через розетку

Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

Итак, первым делом подключаем провод к автомату на распределительном щитке.

К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

Читайте тут подробнее: Как правильно проводить монтаж электропроводки.

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.

Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.

Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

Далее проводится пробное включение. Сначала включается автомат, затем УЗО, и сама плита.

После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затее врезается УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод.

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.

Популярное у читателей: Способы замены электрики в квартире.

Пару слов о заземлении

Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.

Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.

При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.

Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.

Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.

Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.

К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.

Более подробно об изготовлении заземления для дома можно узнать здесь.

Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов.
К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не засчитана.

Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно.
Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.

Оцените статью

Подключение электроплиты своими руками. Видео

Современная электрическая плита достаточно сложное оборудование, которое в своей конструкции имеет различные таймеры и датчики. Электроплиты есть одно, двух и трехфазные. Если проект квартиры предусматривает установку данного устройства, то в кухне должны быть надлежащие электрические разъемы, и тогда подключение электроплиты выполнить не сложно. В противном случае выполнение данной работы потребует определенных знаний и умений.

Электроплита потребляет, сравнительно, большую мощность, а, поэтому, такое условие может обеспечить лишь специальная электропроводка, основные требования к которой следующие:

  • отдельная линия с 3-х жильным кабелем из меди (фаза, ноль, заземление для защиты), сечение не меньше шести миллиметров
  • на линии должна быть защита автоматом (от 25 до 40 А, это зависит от мощности плиты)
  • линию нужно защитить от утечки напряжения, для этого применяют дифференциальный автомат или устройство защитного отключения (УЗО)

Относительно монтажа проводки, её делают скрытой или открытой. Открытая проводка: все провода уложены в гофрированную трубу или кабель-канал. Скрытую проводку выполняют в штробах, которые заделывают раствором цемента или алебастра.

Подключение электроплиты при помощи розетки и вилки (штепсельное соединение, рис. 1). Если производитель не укомплектовал плиту электрокабелем с вилкой, то нужно приобрести кабель ПВС 3х4 длиной не менее 2 метра. В квартирах старой постройки следует заменить розетку. Важное условие: вилка и розетка должны быть рассчитаны на мощность не меньше 32 А.

                                                            Подключение электроплиты Рис. 1

Подключение электроплиты с использованием клеммника (рис. 2). Мощную плиту подключают через клеммник, который должен быть рассчитан на ее мощность, не меньше 40 А.

                                   Подключение электроплиты Рис. 2

Подключения электроплиты «напрямую» (рис. 3). Такой способ – без розеток и клеммников – обеспечит более высокую безопасность и надежность линии, но для такого варианта следует проложить новую линию кабеля от электрического щитка. При этом, многие для такого монтажа предпочитают круглый кабель (например, NYM), он более удобный для такого вида работ.

                     Подключение электроплиты Рис. 3

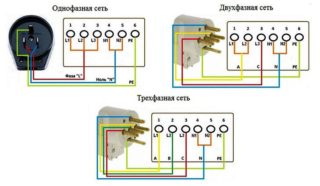

Электрические схемы подключения электроплиты

Большинство моделей данного оборудования подключают к сети 220 В (однофазное подключение) или к 380 В (двухфазное или трехфазное). Для разной величины напряжения применяются разные схемы, которые монтируются при помощи специальных перемычек в клеммном разъеме электрической плиты. Схема подключения указывается в инструкции к прибору или предоставлена в виде наклейки на плоскости задней панели рядом с клеммным разъемом. Клеммы (контакты) изображаются стандартно – L1, L2, L3, N1, N2, PE – и также стандартные схемы подключения к ним.

Схема однофазного подключения (рис. 4).

                               Подключение электроплиты  Рис. 4

Схема двухфазного подключения (рис. 5).

                           Подключение электроплиты Рис. 5

Схема трехфазного подключения (рис. 6)

                          Подключение электроплиты Рис. 6

Установку, монтаж и подключение электроплиты выполняют в определенной последовательности. Прежде всего, после распаковки оборудования, его проверяют на наличие механических повреждений. Обязательно: плиту следует устанавливать по уровню, регулируя его с помощью ножек.

Дальше – установить новую или заменить розетку. Розетка должна быть специальной: силовая с заземлением, изготовленная из специального материала, выдерживающего повышенную температуру и нагрузку. Стандартная бытовая розетка подходит лишь для электрических плит небольшой мощности (как правило, с одной или двумя конфорками и без духового отделения).

Подсоединить к плите кабель и, используя силовую вилку, подключить ее к электропитанию. Для подключения плиты, которая работает на однофазном питании, групповую линию выполняют 3-х проводным кабелем. Для трехфазного питания используют 5-ти проводные кабели с отдельными N и PE проводниками. Сечение кабелей подбирают так, чтобы оно соответствовало величине передаваемому по нему току нагрузки, то есть плиты. Параметры вводного автомата не должны быть больше тока, на который предусмотрен штепсельный разъем. Например, для разъема 32 А номинал автовыключателя не должен превышать 32 А. Сечение кабеля в таком случае должно быть 6 мм. Перед началом эксплуатации электроплиты нужно внимательно ознакомиться с Инструкцией к ней.

Дополнительные сведения

Для того, чтобы проводка к плите служила надежно и долгосрочно, обязательно нужно учитывать нижеизложенные рекомендации.

1. Выполнить проверку квартирного электрощитка. Не лишне напомнить: кабель с этажного щитка для ввода в квартиру должен быть 3-х жильным, сечение не менее 6 кв. мм (L  – фаза, N – ноль, РЕ – земля). Проверить состояние вводного автоматического выключателя. Номинальный ток его должен составлять 40-50 А. В случае подключения плиты в доме с 3-х фазной сетью, номинальный ток вводного автомата выбрать согласно мощности плиты и инструкции.

2. Проанализировать состояние автоматического выключателя и УЗО. Если вводной автоматический выключатель рассчитан на номинальную величину тока 40-50 А, то для подводки питания к электроплите в квартирном электрощитке устанавливают на линию автоматический выключатель, который имеет номинальный ток 32 А, с параметром С. УЗО подключают последовательно в линию после автоматического выключателя 32 А. Его показатель по номинальному току должен быть не ниже 32 А. Это, что касается однофазного подключения. Если подключение трехфазное, то следует установить 3-х полюсный автомат,  рассчитанный на номинальный ток 16 А. После него должно быть УЗО 4-х полюсное с током 25 А и током дифференциальным 30 мА.

3. В качестве питающего кабеля можно применить кабель ВВГ 3х4. От розетки и до электроплиты нужен гибкий кабель, как вариант – ПВС 3х4. Это при однофазном подключении. Ни в коем случае не применять провод ПУНП. Перед подключением гибкого кабеля его жилы рекомендуется опрессовать или пропаять.

4. Розетка (рис. 7), как уже было сказано, должна быть силовая (25-32 А), которая имеет 3 контакта для однофазной проводки, а для 3-х фазной 5 контактов.

     Подключение электроплиты Рис. 7

На (рис. 8) – как в розетке подключать контакты.

    Подключение электроплиты Рис. 8

Установка шнура питания

Открыть заднюю панель электрической плиты (рис. 9), которая прикреплена к ее задней поверхности винтами.

                      Подключение электроплиты Рис. 9

Сняв заднюю панель, увидим отверстия, предназначенные для проводки кабеля (рис. 10). Во избежание нежелательного движения проводов, кабель в отверстии должен быть в натяжении.

                   Подключение электроплиты Рис. 10

Дальше – снять медные предохранители. Если плита импортная, то над отверстием есть 4 точки для подключения: две для питания, одна нейтральная, одна заземление (рис.11). Нейтральная – расположена в центре, по бокам – два контакта сети и заземления. Если есть пластина, которая соединяет нейтральный контакт и заземление, то при однофазном подключении ее следует удалить. (При трехфазном не удалять).

                   Подключение электроплиты Рис. 11

Очень важно соблюдать расположения проводов, так как указывается в инструкции к плите. Перед закрытием панели, чтобы прикрепить питающий провод, все провода надежно затягиваются. Клеммы и разъемы имеют хрупкое строение, поэтому, во избежание повреждения их важно не допустить перетяжки. Прежде, чем подключить плиту – прикрепите заднюю панель.

Видео



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Как подключить варочную панель и духовой шкаф к одной розетке

Современную кухню уже сложно представить без электропечи и встроенной варочной поверхности. Это хороший способ оптимизации эргономики комнаты и улучшения интерьера. У основного числа пользователей возникают сложности присоединения такой техники к электроэнергии. Для подключения духового шкафа достаточно обычной евророзетки. А вот варочная поверхность, в силу своего потенциала и энергозатратности, присоединяется через вспомогательный электрический разъём, выдерживающий высокое напряжение. Как подключить варочную панель и духовой шкаф, если к одной розетке две разные вилки не подходят?

Условия для подключения плиты и духовки

Электроплитки и электродуховки не считаются энергоэкономичными (2–9 кВт). Следовательно, согласно условиям безопасного использования, надо отвести вспомогательную розетку для варочной поверхности и для духового шкафа от автомата. При этом, если электроплита и электродуховка рассчитаны на раздельное подключение к электросети, надо ставить дополнительные розетки с дополнительными выключателями на электрощите.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_

Присоединение к стандартной розетке, отведённой для электроснабжения чайника или любой бытовой техники, возможно при условии, что электродуховка до 3 кВт; если при монтаже розетки использовался медный трёхдольный кабель; замена в щитке стандартного выключателя на различный с током до 15 А.

Во многих квартирах на весь комплекс розеток установлен один автомат 15–25 А, и дополнительный на свет. Это может привести к тому, что при замене хоть одного автомата розетного комплекса на различный, к которому подключается устройство, будет невозможно пользоваться остальными приборами во время работы электродуховки.

Подумайте хорошо перед переходом на такой метод подключения. Взвесьте, что лучше: потратиться на новую проводку, розетку и спать спокойно или сэкономить. Оставлять в щитке обычный автомат при установке духовки на старую розетку нежелательно.

Можно ли подводить два кухонных устройства к одному разъёму питания

При правильной проводке электричества эти устройства подсоединяют к выводу для электроплиты. Часто мастера прибегают к тому, что отсекают штекер от духового шкафа и присоединяют устройство к электросети при помощи клемм. Недостатком такого метода выступает то, что в таком случае теряется гарантия на духовку по причине повреждения вилки.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_20kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_20

Другим способом можно подключить эти два устройства, установив дополнительную розетку на духовой шкаф и на варочную панель отдельно. Но это надо предусмотреть ещё на этапе ремонта. Не все домовладельцы продумывают такие вещи на этапе ремонта, не спланировав расположение предметов гарнитура в кухне.

Третий способ способен решить эти неудобства просто. В этом случае не надо предварительных подготовок, ставить вспомогательные розетки или повреждать фидер штекера. При этом нет надобности выводить силовой фидер. Для подключения варочной панели и духового шкафа применяют составное гнездо, где совмещаются силовой электроразъём для электроплиты и классическая евророзетка для электропечи.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_1kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_1

Такая модель розетки накладывается поверх стандартной. Вырисовывается дилемма, какой кабель нужен, чтобы её подключить? Ответ – обычный электрокабель устройства для приготовления пищи, где сразу можно присоединить и шкаф для запекания, но его мощность не может превышать 3 кВт. Проще говоря, они подключаются на один кабель.

Заводской фидер оснащён маркированными жилами: белого, синего и жёлто-зелёного цвета. Для питания духовки от электричества также понадобятся:

  1. Подрозетник.
  2. Гнездо на электродуховку.
  3. Штекер (нет в наборе).

Чтобы избежать вероятности удара электричеством, контроль доверяют автоматическому выключателю и УЗО. Его лучше предварительно приобрести для щитка. При надобности подключения духовки и варочной панели применяют дифференциальный выключатель, способный выдержать общую нагрузку. Устанавливать розетку надо на оптимальной и доступной высоте (в метре от пола), но нельзя её устанавливать за духовкой. Оптимальный вариант – по обе стороны прибора.

Розетка для духового шкафа и варочной поверхности

Розетки для варочной поверхности, способные выдержать мощность больше 20 А, считают силовыми розетками. Исходя из метода монтажа, их делят на накладные и внутренние. Накладные устанавливают на стену. Их удобно использовать, прокладывая проводку воздушным методом. Они не опасны для построек из дерева и в комнатах, где много влаги. Они не боятся пыли и влаги. Внутренние устанавливают в подрозетники, вмонтированные в стену. Какие розетки использовать, вам посоветует мастер.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_14kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_14

Перед покупкой розетки для духового шкафа и варочной панели надо делать выбор на основе расчёта предельной напряжённости. Например, для бытовых печей до 3,5 кВт хватит 15 А, для электроплиты 9 кВт – выше 33. Для оборудования с большей мощностью – 65 А. Для таких целей в розетке предусмотрены соответствующие толстые штыри, а изоляция производится огнеупорным материалом.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_15kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_15

Также надо определить, сколько будет работать фаз. Для работы с напряжением в 220 В нужны три разъёма, с напряжением 380 В – пять.

Фидер присоединяют к штепселю разными методами. Первый – жилу шнура освобождают от оболочки меньше чем на сантиметр, вводят под прижим и зажимают винтом. Второй надёжнее: провод освобождают от изоляции больше, чем на сантиметр, и оборачивают им винт, после чего прижимают. Участок, где соприкасается провод — больше, соответственно, контакт лучше. Все эти процессы позволяют подключить духовку и электроплиту к одному кабелю, следовательно, всё это подключается в одну розетку.

Розетку лучше монтировать вблизи варочной поверхности, соблюдая условия, оберегающие от попадания жидкости или воды. К ней должен быть свободный доступ при максимальной скрытости.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_16kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_16

Отличие независимого духового шкафа от встроенного

Большинство квартир оснащены духовым шкафом и варочной панелью, пригодными для готовки продуктов питания. Печи условно делят на независимые и встроенные. У них есть различия в механизмах и монтаже. Это важные моменты при выборе оборудования.

Встраиваемые электропечи обычно встраиваются в отведённое место. Электроплиту располагают только над самой печью, так как у них одна система питания и регулировки. Вместе они создают комплекс. У плиты нет кнопок, и её режимы невозможно регулировать. Конфорки не смогут функционировать без блока управления на духовом шкафу. Для подключения духовки применяют электрические фидеры, работающие от центральных электросетей. На рынке большой выбор различных моделей встроенных духовок. Определившись с комплектованием и функционалом, можно с лёгкостью подобрать хороший прибор.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_12kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_12

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_6kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_6

Со временем встроенные поверхности стали замещать независимыми бытовыми печами, которые легки в использовании и просты в размещении. Независимые модели позволяют разместить духовой шкаф в любой точке кухни, независимо от размещения варочной поверхности. Они отличаются тем, что у них есть свои рычаги регулировки. Регулировка может осуществляться путём ручных тумблеров, кнопок и сенсора. Это не зависящие один от другого устройства, что делает их установку проще. Вилка для варочной поверхности обособленная, соответственно, они подключаются к электричеству по отдельности.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_7kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_7

Электродуховку и электроплиту можно установить в разных местах кухонного гарнитура, а не друг под другом, как во встроенном варианте. Каждый прибор можно выбрать того производителя, который предпочтительнее, подбирая функционал. Кому-то варочная поверхность вообще не нужна, если регулярно пищу готовят во вспомогательной бытовой технике, а основная готовка ложится на духовой шкаф. В таком случае можно купить поверхность с парой конфорок, что сбережёт финансы. Монтаж запросто можно совершить своими руками.

Алгоритм подключения варочной панели и духового шкафа

Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:

  1. Защитное заземление.
  2. Питающий кабель.

Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_8kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_8

На многих кухнях нет розеток для питания техники. Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике. Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой.

Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство. Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_9kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_9

Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_17kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_17

Для присоединения устройств к газу применяют два вида соединений:

  • плотная стальная или медная трубка;
  • эластичная труба.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_10kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_10

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_11kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_11

Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно.

Схема подключения духового шкафа к варочной панели

Как же правильно подключить варочную панель и духовой шкаф? Сначала надо разобраться с пособием по работе, которое идёт в наборе с техникой. Далее начинаем работать. Подготавливаем место для установки поверхности для варки и розетки с заземлением. Перед этим лучше купить хомут и фидер (исходя из мощности техники). Возьмём само устройство для варки. Переворачиваем его, поднимаем колпачок коннектора и зачищаем края фидера. Применяя тестер, выявляем, где масса, ноль и фаза. Придерживаясь схемы подключения варочной панели, присоединяем провода.

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_4kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_4

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_

Многие современные модели легко подключить самостоятельно. Их конструкция проста, и для её монтажа необязательно покупать специальные зажимы. Для соединения вокруг шурупа наматывают шнур и прикручивают. На этом присоединение фидера закончено, и можно закрывать колпачок обратно.

Важно помнить, что лучше не приобретать устройство соединения электрических цепей между собой вне комплекта техники. В продаже есть такие изделия, их производит Китай. У них посредственное качество, которое не соответствует стандартам. Из-за этого техника может испортиться – по причине плохого коннектора контакты не справятся с нагрузкой.

Подготавливаем провод питания для розетки. К нему подключим клеммник, где присоединим фидеры от поверхности для варки и печи. Надёжно присоединив фидеры, расставляем технику по своим местам. Далее проверяем работу приборов и правильно ли они подключены.

Электроплиту надо подсоединять через вспомогательный выключатель. Его выбирают исходя из мощности поверхности. К нему уже дополнительные приборы не подключают.

Как подключить духовой шкаф: определяемся с моделью прибора – встроенная или независимая. Если встроенная, то подключать технику необходимо к одному питающему фидеру, а приборы присоединяются между собой по схеме подключения духового шкафа от производителя. Независимую печь возможно поставить отдельно и разместить на ней газовую кухонную плиту (в целях экономии).

kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_5kak-podklyuchit-duxovoj-shkaf-i-varochnuyu-poverxnost-k-odnoj-rozetke_5

При установленной мощности бытовой печи до 3 кВт возможно подключение к розетке. Если больше, то лучше провести от пункта распределения дополнительный силовой кабель, присоединяющий духовой шкаф. Желательно рассчитать, справится ли линия домашних электросетей с такой нагрузкой. Если нет – надо будет заменить её, в случае недавней замены электролинии можете смело начинать монтаж. Важно помнить о заземлении. При его отсутствии подключать печь со штекером категорически нельзя.

Подведём итоги

Метод присоединения основывается на мощности варочной панели и духового шкафа. Вам выбирать, какую технику приобретать, основываясь на условиях и качестве электролинии. Какие-то модели можно установить самостоятельно, но для установки газовой варочной поверхности или духового шкафа на газу желательно вызвать мастера. Исходя из требований по мощности, думайте, какой автомат устанавливать для работы техники, при надобности посоветуйтесь с профессионалами.

Подключение духового шкафа и варочной поверхности к одной розетке – это хороший выход, когда дополнительная розетка не продумана заранее. Важно определиться с типом оборудования. Тогда вы сможете установить комплекс или духовой шкаф отдельно от варочной поверхности, но тут тоже важно продумать все детали подключения и подходящий выход из ситуации.

Как подключить электрическую плиту самостоятельно: схема и инструкция

Содержание статьи:

Подключение электрической плиты к розетке 220в – трудоемкий процесс, требующий участия профессионала. Если нет возможности обратиться к специалисту, работать нужно осторожно, соблюдая правила безопасности и инструкцию.

Требования к электропроводке

Безопасное подключение электроплиты требует подбора целого ряда дополнительного оборудования - автоматов, проводки и т.д.

Безопасное подключение электроплиты требует подбора целого ряда дополнительного оборудования – автоматов, проводки и т.д.

Одно из наиболее важных условий работы электрической плиты при подключении – возможность выдерживать значительные нагрузки проводкой.

В жилом помещении, в котором ставится электроплита, необходимо наличие медной многожильной проводки, сечение которой будет не меньше 4 мм2. При этом, если мощность духовки выше обычной (достигает 2000 Ватт), сечение провода должно быть от 6 мм2. Специалисты рекомендуют прокладывать отдельную проводку для запитывания, чтобы дом не страдал от перегруза электроэнергии.

Автомат распределительного щитка должен выдерживать нагрузки электроплиты. Проводка должна по своей возможной мощности превышать ту, что требуется прибором, как минимум, на один номинал. Наилучшее решение – установка дополнительного распределительного щитка, который будет питать печь. Например, если плита потребляет силу тока 20 А, мощность автомата должна быть 25 А.

Не лишним будет установка дополнительных защитных средств. К ним относят устройства отключения, дифференциальные автоматы.

Вилку с розеткой нужно ставить силовые. Так они смогут работать с большими нагрузками.

К щитку проводят заземление. При большой мощности устройства следует использовать клеммник.

Меры безопасности

Сечение кабеля должно выдерживать нагрузки, создаваемые электроплитой

Сечение кабеля должно выдерживать нагрузки, создаваемые электроплитой

Чтобы подключить электрическую плиту, нужно соблюдать определенные меры безопасности при работе. Розетка с вилкой, проводка или клеммник подбираются друг под друга. Сила тока, требуемая для плиты, не должна превышать возможную для щитка.

Самой главной мерой безопасности является подбор кабеля проводки, сечение которого будет достаточно большим для передачи тока.

Необходимо использовать защитные средства.

Сила тока устройства защитного отключения, так же как и у плиты не должна превышать номинал щитка.

При соединении деталей нужно удостовериться, что все они надежно подключены. Не должно быть слабых незатянутых болтов и винтов. Это недопустимо при подключении электроплиты. Следить нужно и за тем, чтобы правильно подключались УЗО, проводка розетка и автомат.

Схемы подключения электроплит

Варианты схем подключения электроплитыПодключение электрической плиты возможно разными способами. Каждая из схем предназначена для конкретного случая.

Однофазное подключение

В квартирах многоэтажных домов чаще всего встречается этот вид подключения плиты к розетке. Клеммы 1-5 должны соединяться перемычками из меди, сечение которой 6 мм2. Обычно при покупке новых моделей перемычки уже идут в комплекте. На клемму номер 1, 2 или 3 подключается фазная жила. На 4 или 5 присоединяют нулевую жилу. После этого провод заземления подсоединяют к значению 6.

Каждый болт затягивается до упора. Если детали плохо закручены, может быть пожар.

Двухфазное подключение

Схема подключения духовки в двухфазной электроплите встречается редко. В ней могут быть две фазы – А и С, а фаза В будет отсутствовать.

В такой ситуации необходимо соединять клеммы 1 и 2 с перемычкой. Через перемычку подключается фаза А. На третью клемму уходит фаза С. После этого порядок подключения абсолютно такой же, как и в однофазной схеме.

Трехфазное подключение

Питание трехфазного вида подключают чаще всего в частных домах. Провод состоит из 4-5 жил. Напряжение между фазами составляет в этом случае 380 вольт, а между нулем и фазами – 220 вольт.

В трехфазном подключении алгоритм выглядит следующим образом: на клеммы 1-3 идут соответствующие фазы А-С, далее клеммы 4-6 соединяются по алгоритму однофазного подключения.

Тип соединения

Подключение электроплиты с помощью клеммной коробки

Подключение электроплиты с помощью клеммной коробки

Перед установкой определяют нужный тип соединения. В зависимости от того, где происходит подключение электроплит, выбирают один из следующих вариантов:

  • прямое подключение.
  • с помощью клеммной коробки.
  • через розетку.

Каждый из них имеет свои отличительные черты.

Прямое включение

Вариант прямого включения подходит, когда отключать плиту от общей сети не нужно. Это наиболее безопасный способ. При нем риск перегрева максимально снижен, так как нет дополнительных соединений.

При необходимости отдельного отключения нужно установить розетку или клеммную коробку.

Как устанавливать клеммную коробку

Клеммная коробка нужна при подключении современной плиты к сети без включения в розетку. В таком случае используется колодка в монтажной коробке, крепящаяся на стене снаружи, либо металлическая коробка для скрытой установки. Ее ставят, соблюдая расстояние 2 метра от электрической плиты. Однако высота не должна превышать 0,6 метров от пола.

При установке необходимо отключить электроэнергию. Далее следуют по схеме:

  1. Простым карандашом отмечают места крепления.
  2. Коробку крепят в бетонную стену, при использовании дюбелей.
  3. Наконечники уплотнителей срезают, чтобы после этого вводить провода.
  4. Соединение проводов: ноль с нулем, фазу с фазой и землю с землёй.
  5. Места соединения изолируют ПВХ изоляцией.

Подключение без розетки мало чем отличается от этого способа.

Включение через розетку

Это распространённый вариант подсоединения к сети, здесь использование заземления обязательно. Можно использовать трёхфазную розетку.

Сначала нужно подключить провод к автомату. После этого подключаются фазный и нулевой провода. Далее земля присоединяется к заземлению квартиры или дома. К месту установки розетки протягивают провод. Необходимо внимательно соединять провода, чтобы не перепутать.

Розетка закрепляется на стене подальше от конструкций из металла, а силовой кабель подсоединяют к плите вместе с вилкой.

Как подключить электроплиту к сети 220 В

Трехконтактная силовая розетка

Трехконтактная силовая розетка

Для подключения к сети 220 вольт нужно использовать трехконтактные силовые розетки, трёхжильный кабель, вилку с номинальным током, который больше 32 ампер.

Кабель сначала соединяют с плитой. Надежнее всего предварительно обжать контактными пластинками проводники.

После проделанных действий вилку подключают к кабелю. Нужно открутить крепежные винты (их два), после чего снять крышку вместе с контактами. Фиксирующая планка тоже снимается.

Убирают защитную изоляцию с края гибкого кабеля (на 5-6 см), и расправляются проводники. Далее зачищают концы от изоляции (до 2 см). Кабель после разделывания заводится в корпус вилки.

Для определения фазы в розетке берут индикатор напряжения. Устанавливают в том месте, где находится предполагаемая фаза, и смотрят на светодиод. Если он загорелся, значит, напряжение есть, следовательно, это фаза.

Как правильно подключить электрическую плиту самостоятельно

Подключить электрическую плиту своими руками будет под силу  любому хозяину. Весь процесс практически аналогичен подключению варочной панели. Только помните, что если необходимо будет работать с самой розеткой, то перед этим предварительно всегда отключайте автомат в электрощите и проверяйте отсутствие напряжения по этой инструкции.

Если у Вас в квартире уже стояла электроплита и Вам необходимо только вместо нее подключить новую, тогда все значительно упрощается. Понадобится только снять со старой плиты вилку и переставить ее на новую. Если же она пришла в негодность- подгорели контакты, треснул корпус и т. п. Тогда необходимо будет купить в комплекте чаще всего однофазную вилку и розетку на 32 А для электроплиты с максимальной мощностью 7 Киловатт или в редких случаях на 40 Ампер для мощности более 7 кВт, но не более 8.8 кВт.

Для электропитания плиты прокладывается из электрощита медный 3 жильный кабель или три провода сечением 4 мм², которые подключаются к автомату на 32 Ампера, но лучше используйте сечение 6 мм², такой кабель садится на автомат 40 А. В квартирах без газоснабжения, под электроплиту на кухню будут еще на этапе строительства заведены необходимого сечения провода и подключены к электрической розетке отечественного производства марки РС-32. В других же случаях, Вам придется прокладывать самостоятельно отдельный медный трехжильный электрокабель сечением 6 мм² для подключения к электросети 220 Вольт.

Для подключения настольной электроплиты или духовых шкафов мощностью не более 3 кВт будет достаточно обычной электропроводки. Только учтите, что при совместной работе в одной линии с ними других мощных электропотребителей будет срабатывать защита по току- выбивать автомат в электрощите.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет  синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов, из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат.

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

  1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов.  В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
  2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу.  Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
  3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом.  В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Как подключить электроплиту на 380 Вольт

Если же у Вас частный дом с трехфазным вводом на 380 Вольт, тогда для распределения нагрузки в электрощите, необходимо от него проложить пятижильный медный электрокабель сечением не менее 2.5 мм². Затем подключить его к трехфазной розетке и к вилке пятижильным гибким кабелем марки ПВС 5х2.5 по этой инструкции. А в самой электроплите необходимо будет снять перемычки между L1, L2 и L3. И на эти контакты подключить 3 разноименные фазы. Например, для электроплиты Bosch уже с завода идет собранная схема для подключения на 220 Вольт.
Контакты 1, 2, 3 объединены перемычками и к ним подключается фаза. Для подключения на 380 Вольт- необходимо снять все перемычки и фазы подключить на эти первые три контакта. Есть вариант подключения на 380 Вольт не на три фазы, а только на две. Тогда перемычка между первым и вторым контактом остается и на нее подключается первая фаза, а на отдельный без перемычки третий контакт подключается вторая фаза.

При самостоятельном подключении на 380 Вольт рекомендую использовать все же трехфазное подключение, что бы была распределена равномерно нагрузка в 3 фазной электросети дома. К тому же при подключении на 2 фазы лучше сечение жил увеличить на одну ступень, т.е. использовать электрический кабель сечением 4 мм².

Перемычку между четвертым и пятым контактами не трогаем, сюда подключаем ноль. И на контакт 6 садится заземляющий проводник.

Будьте внимательны, если вместо нуля или заземления ошибочно подключить фазу, тогда возможно получение электротравмы или возникновение поломки.

Подключение варочной панели к электросети

варочная поверхность и духовой шкаф на кухнеПри подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

  • какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности
  • каким автоматом подключить панель в электрощитке
  • как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки
  • как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

  • кабель ВВГнг-Ls или NYMкабель ВВГнг-Lsкабель NYM
  • спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)розетки и вилки для плит и варочных панелей на ток 32-40А
  • провод ПВС, если в комплекте с панелью не идет никаких проводовпровода ПВС много разных сечений
  • дифференциальный автоматдифференциальный автомат КЕАЗ российский
  • наконечники НШВнаконечник без изоляции НШВ
  • клеммник или гильзы ГМЛклеммник внешний вид КлК-5Сгильзы ГМЛ сравнение

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

111-50

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2. 12

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице: выбор кабеля и автомата УЗО для подключения варочной поверхности панели и духового шкафа

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

  • установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)
  • программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

111_77То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.схема подключения в распредщитке варочной панле и идухового шкафа через УЗО и автомат

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

  • В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2диффавтомат КЕАЗ
  • Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N
  • Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке
правильное подключение диффавтомата в щитке дома

Розетка и вилка для варочной панели

промышленные розетка и вилка схема подключения варочной панелиЕсли вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.высота установки розетки на кухне для варочной панели и духового шкафа

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.расположение розетки с вилкой для варочной поверхности

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни. расположение и расстояния для розеток на кухне

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!монтаж розетки для варочной панели на уровне пола в кухне

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.мощная розетка и вилка для варки

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления). подключение проводов в розетке для плит на 32А

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.111-60

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.подключение вилки промышленной для варочной поверхности

Затягиваете винтовые разъемы вилки:

  • фазу и ноль под крайние клеммыкак правильно подключить фазу и ноль на вилке
  • заземление — под верхний винтправильное подключение фазы, ноля и заземления на мощной вилке для плиты

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.расположение вилки и розетки за кухней для варочной панели

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

  • через гильзы ГМЛ
  • через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?4 жилы из варочной панели как подключить

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.подключение варочной панели electrolux

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.пятижильный кабель для варочной поверхности

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.соединенные попарно жилы для плиты

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

жила заземления должна быть равна фазной по сечению

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ. гильзы ГМЛ технические характеристики размеры и сечение

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом. уплотнение гильзы не по размеру сечения провода

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.соединенные провода гильзами ГМЛ

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.монтажная коробка Шнайдер КЛК-5С

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.111

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

  • ноль через винтовую клемму N (синие провода)
  • земля обозначена значком «заземление» — желтозеленая жила
  • сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.
схема соединения и подключения проводов варочной панели через монтажную коробку

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.схема подключения клемм однофазная для варочной панели bosch

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.место установки перемычек на клеммах варочной панели

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.расположение перемычек для варочной панели в кармашке клеммника

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.опрессовка жил перед подключением в клеммник

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.установка перемычек на клеммы 1,2,3 варочной панели

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.подключение фазного провода на варочной панели однофазной

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.схема установки перемычек для варочной поверхности Бош

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.схема подключения нулевой жилы на варочной поверхности

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».подсоединение заземления на варочной панели

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

GorenjeElectroluxZanussiHansaBosch

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.индукционная варочная панель что внутри

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

111_78Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:
1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата. 3Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт). 4Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка. 5Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Related Post

2020 © Все права защищены.
