alexxlabКак подключить люстру к двухклавишному выключателю: подробное описание
Содержание [клик]
Даже самому оригинальному светильнику нужен блок питания. Чтобы рационально использовать электричество и воплотить в жизнь интересные идеи освещения, часто используют выключатель с 2 или 3 кнопками.
Для реализации такого решения необязательно вызывать электрика, можно понять, как подключить люстру к двухкнопочному выключателю, и попробовать все работы проделать своими руками.
Идея экономии привлекательна, но разве вы никогда не делали такой работы и боитесь ли вы совершить серию ошибок? Мы вам поможем: в этой статье мы рассмотрим подробную инструкцию, как подключить люстру к выключателю с двумя ключами. Кроме того, мы предоставим пошаговые фотографии процесса установки с подробным описанием. А для начала добавим наглядные видеоролики, демонстрирующие подключение люстры.
Особенности двухуровневого управления светом
В помещении не всегда требуется яркость всех 9-12 лампочек.
Иногда хочется создать романтическую атмосферу, осветив 2-3 потолочных светильника изысканной люстры. Они обеспечат мягкий свет, идеально подходящий для задушевных разговоров в вечернее время.
От переключателя зависит тонкость управления лампочками осветительного прибора: если поставить две клавиши, можно эффектно разграничить возможности люстры, сформировав 2 группы светильников. Эта техника позволяет создать более глубокую композицию света, а две кнопки позволяют контролировать количество света в соответствии с вашими желаниями.
Кроме того, пользователь также получает дополнительные преимущества в виде экономии:
- электричество при включении небольшой группы лампочек;
- ресурс самих осветительных приборов, отдыхающих определенный промежуток времени;
- пространство на стене — модель с двумя переключателями занимает меньше места, чем две одиночные.
А при желании можно лично приступить к подключению люстры. Для этого сначала необходимо выбрать наиболее подходящую модель переключателя из множества, предлагаемого многочисленными производителями.
Фотографии из Экономичное решение — это устройство с подсветкой. Его полезно установить в гостевой спальне, ведь ночью он хорошо виден на стене. Лаконичный, без излишеств дизайн — так выглядит модель с сенсорным управлением. Такая двухклавишная клавиатура впишется в любой современный интерьер, а сенсорная активация и дистанционное управление — мечта каждого мужчины. Что может быть приятнее, чем включать / выключать свет, не вставая с теплой постели? Рациональное решение — двухкнопочный выключатель в рамке с розетками. Такое решение позволит получить идеальное изображение, не загромождая стены лишними блоками Устройство с подсветкой Сенсорный выключатель Управление дистанционным управлением Выключатель в рамке с розетками
Подходящая двухклавишная клавиатура и ее правильное подключение упростят управление освещением в помещении. Правда, еще нужно сделать оптимальные группы лампочек, из которых состоит люстра.
В этом случае все будет зависеть от количества точек, излучающих свет, и наличия дополнительных светильников в комнате.
И модель играет немаловажную роль: если это многоярусное изделие, светильники верхнего этажа люстры желательно подключить к одному из ключей, а все остальные — ко второму.В последнее время, стремясь создать в доме оригинальную атмосферу, пользователи выбрали ретро-модели, позволяющие подчеркнуть изысканность и неповторимость интерьера
Вы можете формировать группы по своему усмотрению, но нужно учитывать общее количество ламп в приборе — чем их больше, тем больше вариаций вы можете создать.
Итак, для изделия с 12 излучателями света актуальны будут следующие варианты:
- 3 + 9;
- 4 + 8;
- 5 + 7;
- 6 + 6.
Меньше 3 ламп на ключ подключать нет смысла — в комнате будет довольно темно. Для общения или просмотра фильмов достаточно 3-4 штук.
Последний вариант с равным распределением не самый эффективный, потому что при 6 лампочках неудобно читать, вязать или вышивать, а они потребляют много электроэнергии.
Фотографии из Светильник с 12 лампочками обеспечивает достаточно света даже для большого помещения.
Да и 2 группы их будет удобно формировать. Оригинальная форма и множество световых элементов позволят фантазии разбродиться при разделении общего количества светильников на группы, управляемые переключателем с двумя кнопками. Эффектно впишется многоуровневая люстра в классическом интерьере. Двухкнопочный переключатель поможет создать неповторимую игру света при включении только верхнего уровня лампочек или одновременной работе всех имеющихся. К двухкнопочному можно подключить даже самодельную конструкцию осветительного прибора переключатель с распределением необходимого количества оттенков с помощью клавиш управления Люстра с 12 лампочками Оригинальная форма с множеством световых элементов Многоуровневое освещение люстры
Подробная инструкция по подключению
После того, как выключатель будет приобретен, и в новой люстре появилась возможность сформировать 2 группы лампочек, каждая из которых будет управляться собственным ключом, можно будет приступить непосредственно к электромонтажным работам.
Здесь важно уделять должное внимание личной безопасности.
Фаза n. 1 — подготовка к установке
Первым делом нужно позаботиться обо всех прядях. А их может быть много. Чтобы не растеряться и ничего не перепутать, нужно их спокойно рассмотреть и определить, кто за что отвечает. Подробнее о маркировке резьбы мы писали в этой статье.

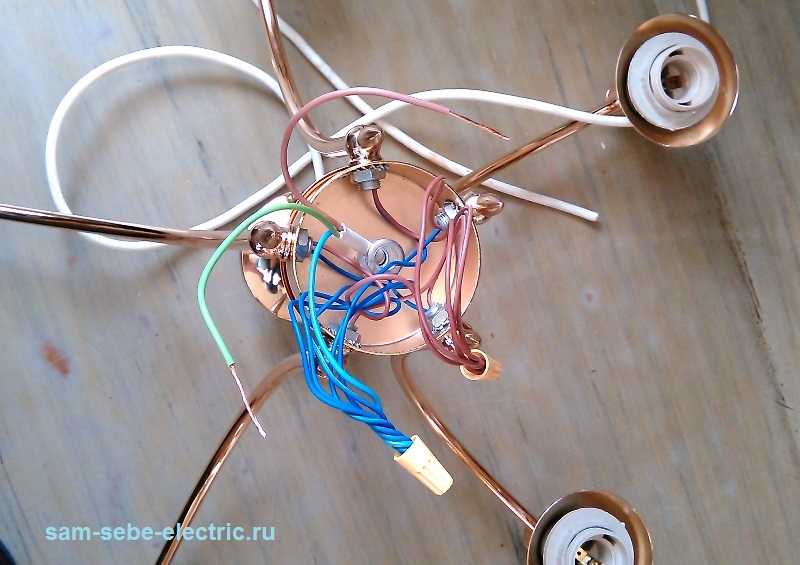

Начать можно с самой люстры. У него будут провода, выходящие из каждого картриджа, и все еще может быть сердечник. Все зависит от модели.
Если это товар от проверенного производителя, который дорожит своей репутацией и покупателями, на упаковке будет инструкция. Именно его рекомендации следует соблюдать при проведении работ по подключению.Китайские люстры могут иметь разделение по цвету прядей — коричневый и синий. Первые отвечают за фазу, а вторые равны нулю
Светильники китайских компаний выглядят не менее привлекательно, чем люстры известных брендов. А стоимость их намного привлекательнее, чем и объясняется популярность среди потребителей.
Существенным недостатком является отсутствие инструкции со схемой подключения и маркировкой проводов. Часто все они могут быть одного цвета — вам нужно будет самостоятельно определять, кто чему соответствует.
Фотографии из С помощью мультиметра необходимо определить принадлежность проводов. Если вы собираетесь использовать устройство впервые, вам пригодится инструкция к нему: все нулевые провода, выходящие из каждого картриджа, необходимо будет соединить между собой. Для этого их аккуратно скручивают, снимая с торцов изоляцию на 0,8-1 см. После скручивания надевают колпачок СИЗ или клеммную колодку WAGO. Затем формируется первая группа лампочек путем сбора необходимого количества фаз проводов в партии. Их тоже скручивают и кладут на клеммник или колпачок, аналогично нулевой группе жил. Осталось собрать вторую группу проводов, управление которой будет осуществляться второй кнопкой переключателя. С ними обращаются так же, как в первой группе Определение проводов мультиметром Все нейтральные провода скручены вместе Фазовые провода в скрутке для первой группы ламп Вторая группа фазных проводов
Для самостоятельной установки из всех вариантов подключения проводов удобнее всего использовать колпачки СИЗ и клеммы Ваго при подключении люстры.
Для успешной установки люстры нерационально освоить азы пайки или нанять качественное опрессовочное оборудование. Колпачки СИЗ аккуратно входят в контактную изоляцию, обеспечивая надежное соединение
Остальные способы подключения проводов актуальны для профессиональных электриков, у которых есть инструменты и навыки, необходимые для выполнения работы.
также необходимо определить принадлежность проводов, идущих от переключателя. Они могут выступать из потолка. Или их придется освободить, сняв старую люстру.
В любом случае перед проведением каких-либо работ важно отключить питание от сети, чтобы обезопасить себя от поражения электрическим током.
После снятия старого светильника и высвобождения проводов их нужно будет тщательно осмотреть на предмет повреждений изоляции. Если он не сломан, необходимо развести их в разные стороны и включить питание, чтобы индикаторной отверткой или мультиметром проверить принадлежность каждой из жил.Из потолка может выходить 3 или 4 провода.
В первом случае будет 1 нулевая фаза и 2 фазы, а во втором добавится еще одна — заземление. Используется для заземления корпуса люстры
Теперь необходимо отключить питание линии для выполнения дальнейших работ.
Фаза n. 2 — проверьте правильность подключения переключателя
важно еще до установки люстры проверить, правильно ли подключен рабочий механизм двухкнопочного переключателя.
Для этого нужно снять переднюю панель с клавишами и достать основную часть, к которой подключаются провода.
В зависимости от модели и производителя двухклавишная клавиатура может иметь на обратной стороне различные обозначения, указывающие на назначение контактов. Если у вас есть инструкции, их будет легче понять, а если у вас их нет, вам нужно внимательно изучить цифры или буквы, напечатанные на обратной стороне.Двухклавишный продукт имеет один входной контакт для одной фазы и два выходных контакта. Они обозначаются буквами L, L1 и L2 соответственно. Контакты выходной фазы могут обозначаться одинаковыми цифрами — 1 и 2
При установке двойного автоматического выключателя важно правильно подключить провода.
Если он уже стоит, необходимо потрудиться и открутить его, чтобы оценить адекватность его подключения.
Дойдя до рабочего механизма, необходимо осмотреть изоляцию, проверить правильность подключения проводов, чтобы блок питания от экрана соприкасался с буквой L. И еще следует обратить внимание, чтобы он не упал из разъема и ничего не болтается.
Рабочий механизм выключателя, кабели и соединения должны быть чистыми, изоляция в нужном месте. Важно, чтобы все проводники были разделены и аккуратно уложены в розетку, если она использовалась для электромонтажа.
Фаза n. 3 — подача питания на провода
После того, как вы проверили провода, идущие от двухкнопочного переключателя к люстре, вы можете продолжать включать его. В общем, по цвету вышедших из-под контроля жил понятно, какие провода торчат из потолка.
Они должны быть соединены с узлами, образованными жилками, выходящими из рогов осветительного тела.Схема, по которой люстра подключается к выключателю с двумя ключами.
Здесь важно не перепутать пряди
Чтобы сделать это правильно, нужно спокойно произвести соединения, хорошо зачистив изоляцию.
Фотографии из Многие домашние мастера, не имеющие опыта пайки проводов и использования соответствующих инструментов, предпочитают использовать клеммные колодки WAGO для обеспечения надежного соединения. На рисунке показано положение прижимной лапки: заблокировано (слева) и сжато (справа). Если у люстры все еще есть общий провод, состоящий из 3-х проводников, то нужно добавить проводку, соответствующую скрутке каждой из групп, и затем изолируйте их, вставив их в клеммную колодку. Разъемы Free Vago вставьте соответствующие жилы проводов, выходящие из картриджей. Они будут подключены к выходным контактам переключателя. Это L1 и L2, которые в будущем будут управляться каждым из ключей. Осталось связать фазу от каждого из ключей с группами, которые они будут контролировать. Ноль также подключается к нулевому Vago, вставляя его в свободный разъем клеммной колодки Клеммная колодка Vago для надежного соединения проводов Подготовка жилы проводов к подключению Скрутки каждой из групп лампочек должны быть помещены в клеммную колодку Vago Подключение выходных фаз переключателя в проводных группах люстры
Рекомендуется проводить все работы в защитных перчатках.
Даже новичок может использовать колпачки WAGO или DPI. К тому же монтаж нужно производить под потолком, что не очень удобно.
Когда все подключения сделаны, нужно аккуратно расположить провода, вставив их внутрь декоративной крышки светильника.
Осталось прикрепить люстру по характеристикам модели: повесить на крючок или закрепить на кронштейне.После ввинчивания лампочек вы можете проверить работоспособность продукта и функциональность каждой из кнопок переключения. Если все сделать правильно, прибор будет правильно управлять двумя группами лампочек
Подробнее схемы подключения и правила подключения мы рассмотрели в другой нашей статье.
Распространенные ошибки подключения
При самостоятельном подключении часто возникают вопросы, возникающие из-за ошибок, допущенных в процессе подключения.
Распространенная проблема — сломанная или неисправная люстра, которую нужно проверить двойным ключом.Первый признак плохой связи — отсутствие подсветки устройства. Это актуально для моделей с подсветкой.
Поэтому нам нужно разобрать механизм и посмотреть, куда закралась ошибка
Первое, на что стоит обратить внимание — это ноль. Он никогда не попадает в выключатель: от распределительной коробки он идет прямо к потолку. Если нет, нужно поправить оплошность, отправив ноль из коробки на люстру, минуя две кнопки.
Вторая ошибка касалась нейтрального провода, когда он был подключен к одному из фазных разъемов. Напомним правило, что ноль сразу идет на осветительный прибор и снимается с фазового контакта.
Третья ошибка в том, что входящий фазовый провод подключается к левому или правому выходному контакту в рабочем механизме. Проще говоря, в процессе подключения перепутались разъемы. Решить это несложно — необходимо открутить соединения и правильно вставить провода, снова зафиксировав их.
Помимо этих ошибок, часто встречаются следующие:
- плохо сделаны соединения — провод застревает, не обеспечивая должного контакта;
- жилы просто скручиваются и сверху обматываются изолентой — простые скрутки запрещены, нужно надевать колпачок или вставлять их в Ваго;
- повреждена изоляция жилы;
- при подключении плохо снималась изоляция, что препятствовало созданию плотного контакта проводов.
Всех проблем можно избежать, если сразу спокойно запустить каждый из процессов и не полениться перепроверить качество работы.
Следует отметить, что шнур питания к люстре от выключателя не всегда проходит через распределительную коробку. Варианты, когда фаза уходит сразу, в обход, сейчас набирают обороты.
В таких случаях, чтобы скрыть все соединения и кабели, можно поставить дополнительную розетку, на которую ставится вилка, хотя такая конструкция есть не у всех производителей.Вилка позволит вам спрятать провода и их соединения в запасной розетке. А при необходимости доступ будет максимально простым — вытащите вилку и проведите осмотр проводки
Выводы и полезные видео по теме
При проведении самостоятельной установки люстры начинающий электрик может столкнуться с небольшими проблемами. Подробнее об этом в видео:
О подключении осветительного прибора с помощью клеммной колодки на видео:
Подробная инструкция по использованию мультиметра в видео:
Подключение и проверка работоспособности люстры, управляемой двухкнопочным переключателем:
Справившись с тонкостями электромонтажных работ при подключении люстры, вы сможете все сделать самостоятельно.
Для этого необходимо соблюдать правила электробезопасности и правильно подключить все провода, предварительно разделив лампы осветительного прибора на 2 группы, каждая из которых будет управляться одной из клавиш выключателя.
У вас есть проверенный опыт успешного подключения светильника к двойному переключателю и вы хотите поделиться им с другими пользователями? Или, может быть, вы допустили ошибку при установке, поэтому успешно ее исправили и теперь хотите предупредить об этом других мастеров, у которых нет опыта в проведении электромонтажных работ? Пишите свои советы и комментарии, задавайте вопросы в блоке комментариев под этой статьей.
