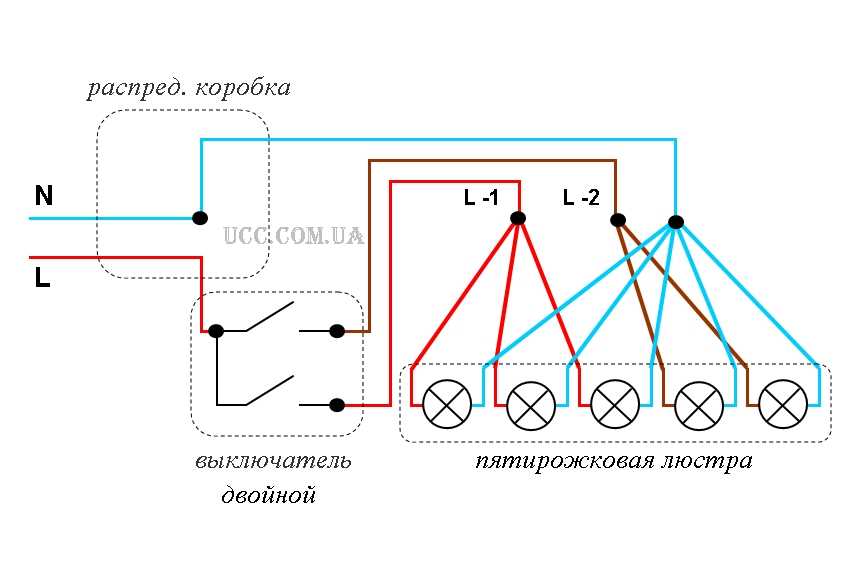

| Как подключить двухпозиционный выключатель света

В этой статье мы собираемся показать вам, как подключается цепь, позволяющая включать или выключать свет из двух разных мест. Мы будем называть эту схему управления освещением двухсторонней коммутационной схемой.

Переключатели SPDT

Прежде чем мы начнем, нам нужно познакомить вас с некоторыми терминами, касающимися переключателей.

Если мы собираемся включать и выключать свет в двух разных местах, нам нужно 2 Однополюсные двухпозиционные переключатели или SPDT.

SPDT называется 2-позиционным переключателем в Европейском союзе и 3-позиционным переключателем в Северной Америке.

Переключатель SPDT имеет 3 клеммы. Он будет иметь один вход и 2 выхода.

У каждой клеммы переключателя SPDT есть имя. Входной терминал называется Common . Выходные клеммы называются Нормально-Открытыми и Нормально-Закрытыми .

При нажатии переключателя или рычага общая клемма соединяется с нормально открытой или нормально закрытой клеммой в зависимости от ее положения.

Двусторонняя коммутация Цепь

ОК… приступаем к проводке! Вернемся к нашей схеме освещения лестничной клетки.

У нас есть переключатель внизу лестницы и еще один переключатель наверху лестницы. И, конечно же, наш потолочный светильник над серединой лестницы.

Для нашего обсуждения назовем переключатели Вверх и Вниз. Любой переключатель может включать или выключать свет.

Электропроводка в Европейском Союзе и Северной Америке очень похожа, но есть некоторые отличия. Цвета изоляции проводов электроснабжения различаются.

В этой статье речь пойдет о кабелях и цветах проводов для Северной Америки.

Другим отличием является типичный уровень электрического напряжения в доме. В Северной Америке напряжение составляет 115 вольт переменного тока, а в ЕС напряжение составляет 220 вольт переменного тока.

В Северной Америке два провода электропитания называются линией и нейтралью и берут начало от автоматического выключателя на электрощите. Линейный провод имеет черную изоляцию, а нейтральный провод имеет белую изоляцию.

Кабель, выходящий из электрического щита, будет содержать эти 2 провода, а также третий провод, подключенный к заземлению. Заземляющий провод заземления не имеет изоляции.

Кабель обозначается как NMD90 14/2 из-за размера проводников и количества проводов внутри. NMD90 14/2 имеет 2 провода размером 14 AWG.

Фактическая электромонтажная схема является сложной задачей по двум причинам.

– Кабели расположены за стенами, и кабель электропитания может входить в цепь в 3 разных местах.

– Кабель может войти в светильник или в любой из выключателей.

Просто чтобы добавить больше возможностей, кабель может проходить между выключателями и другим кабелем от выключателя к свету. Или кабель может идти от выключателя к свету, а другой кабель — к другому выключателю.

Мы не собираемся обсуждать все возможности в этой статье.

Мы исследуем электрическую цепь, в которой:

– Питание поступает на нижний переключатель

– Между двумя переключателями проходит кабель

– И еще один кабель идет от верхнего переключателя к свету.

Все кабели спрятаны за стеной и над потолком.

Нашу проводку легко определить, взглянув на провода в потолке. Всего будет 3 провода. Эти провода подключаются непосредственно к светильнику.

Прежде чем мы двинемся дальше, самое время напомнить всем, что работа с электричеством очень опасна! Доверьте электромонтажные работы квалифицированным специалистам!

Хорошо…начнем…Каждое устройство будет помещено в электрическую коробку в стене и потолке.

Как мы уже говорили ранее, электроэнергия поступает через электрическую коробку переключателя вниз.

Для всех электрических цепей оголенные заземляющие провода заземления подсоединяются к каждой электрической коробке.

Мы представили новый кабель. Этот новый кабель называется NMD90 14/3 и имеет третий красный провод.

Черный провод питания подключается к общей клемме нижнего переключателя.

Белый провод питания вообще не подключается к выключателю, а подключается к белому проводу кабеля 14/3. Соединение проводов выполнено внутри электрической коробки выключателя.

Имеется еще один разъем для подключения белого провода 14/3 к белому проводу 14/2 светового кабеля. Опять же, это проводное соединение выполнено внутри электрической коробки переключателя UP.

Кабель 14/3 соединяет 2 переключателя. Красный провод соединяет нормально открытые клеммы переключателей, а черный провод соединяет нормально закрытые клеммы.

И, наконец, черный провод электрощитка освещения подключается к общей клемме Up Switch.

Посмотрим, работает ли это! Когда переключатели находятся в показанных положениях, электричество будет течь от линейного провода через свет и обратно к нейтральному проводу.

Что произойдет, если мы изменим положение нижнего переключателя? Электрическая цепь разорвана и свет погас!

Хорошо… Давайте посмотрим, что произойдет, если мы изменим положение переключателя вверх. Если все пойдет хорошо, загорится свет. Когда переключатели находятся в новых положениях, электричество будет течь от линейного провода через свет и обратно к нейтральному проводу.

Хорошо… давайте рассмотрим то, что мы рассмотрели в этой статье:

— SPDT называется 2-позиционным переключателем в Европейском союзе и 3-позиционным переключателем в Северной Америке.

– Переключатель SPDT имеет 3 клеммы. Он будет иметь один провод на входе и 2 провода на выходе.

– Каждая клемма переключателя SPDT имеет имя. Входной терминал называется Common. Выходные клеммы называются нормально открытыми и нормально закрытыми.

– Для включения и выключения света из 2 разных мест требуется 2-сторонняя схема переключения.

— для двухходовой схемы переключения требуется 2 переключателя SPDT.

Если у вас есть какие-либо вопросы о схеме двухстороннего переключения и проводке, задайте их в комментариях ниже, и мы свяжемся с вами менее чем через 24 часа.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

The Realpars Team

Поиск для:

Инженер по автоматизации

Опубликовано 30 ноября 2020 г.

от Ted Mortenson

Инженер по автоматизации. Выберите

К

Bob Formisano

Bob Formisano

Bob Formisano — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Клэр Коэн

Настенные выключатели — это основные электрические устройства, управляющие осветительными приборами, некоторыми приборами и другими устройствами. Большинство распространенных типов переключателей бывают разных стилей, таких как тумблер, качелька, ползунок или кнопка. Стиль обычно не влияет на функцию переключателя и электрическую проводку, хотя может запутать процесс выбора. Но сведение вариантов к самым основным типам переключателей облегчает выбор правильного для ваших нужд.

Ниже вы узнаете о восьми распространенных типах настенных выключателей и о том, для чего они лучше всего подходят.

Смотреть сейчас: объяснение 5 основных типов электрических выключателей

• 01 из 08

  Однополюсный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником, прибором или розеткой с одной стены

  Однополюсный переключатель — это рабочая лошадка общего назначения. Вы узнаете, является ли ваш переключатель однополюсным, потому что обычно на его лицевой стороне выбиты символы ВКЛ/ВЫКЛ (хотя маркировка ВКЛ/ВЫКЛ может быть опущена на кулисных переключателях).

  При внимательном рассмотрении вы заметите, что новый однополюсный переключатель имеет две винтовые клеммы латунного цвета, прикрепленные к корпусу переключателя, а также зеленый винт, соединенный с металлической планкой. При обычном использовании этот тип переключателя используется для управления протеканием тока через «горячие» провода в цепи (обычно черные провода).

  При проводке однополюсного выключателя каждая из винтовых клемм латунного цвета присоединяется к горячему проводу, и, как правило, соединение с нейтральным проводом вообще отсутствует. Заземляющий провод цепи (обычно оголенный медный провод) подсоединяется к зеленому заземляющему винту на переключателе.

  Наконечник

  Как правило, нейтральные (обычно белые) провода к выключателям не подключаются. Если в коробке присутствуют две нейтрали, эти провода обычно соединяются так, чтобы они проходили через коробку, не касаясь переключателя. Или вы можете увидеть одиночный нейтральный провод, проходящий через коробку. Однако иногда вы можете увидеть белый провод, прикрепленный к выключателю, и это когда он работает как горячий провод. В этом случае белый провод должен быть обмотан черной лентой рядом с клеммой выключателя, чтобы указать, что провод работает как провод под напряжением, а не как нейтральный провод.

• 02 из 08

  Двухполюсный выключатель

  Ель / Клэр Коэн

  • Подходит для: Управление 240-вольтовым прибором или прибором с одной стены

  Двухполюсный переключатель обычно используется в промышленности. Но его можно найти в некоторых домашних системах электропроводки, где он обычно используется для управления 240-вольтовыми приборами, такими как электрическая печь или кондиционер, электрический водонагреватель или нагреватель для джакузи. По сравнению с однополюсными выключателями двухполюсные выключатели встречаются в доме гораздо реже — возможно, у вас их вообще не будет, если у вас нет приборов, для которых они требуются.

  Поскольку цепи на 240 вольт работают с двумя отдельными «горячими» проводами, эти выключатели имеют четыре винтовых клеммы латунного цвета, позволяющих управлять обоими горячими проводами в цепи — входящие провода крепятся к одному набору винтов, а отходящие горячие провода крепятся к другому набору винтов. Эти выключатели обычно рассчитаны на 30 или 40 ампер, а не на 15 или 20 ампер для стандартных однополюсных настенных выключателей.

  Двухполюсные выключатели также имеют зеленый заземляющий винт для подключения заземляющего провода цепи.


• 03 из 08

  Трехпозиционный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником с двух разных точек на стене в комнате

  Трехпозиционные выключатели используются парами и обычно находятся на обоих концах лестницы, в гаражах или подвалах с двумя входами, в коридорах и в других местах, где два отдельных настенных выключателя управляют одним светильником или прибором.

  Трехпозиционный переключатель имеет три клеммных винта. В зависимости от того, где переключатель находится в конфигурации цепи, самая темная винтовая клемма, помеченная «COM» для общего, подключается либо к проводу горячей цепи, идущему от источника питания, либо к проводу, идущему к осветительному прибору. Оставшаяся пара винтовых клемм подключена к «путеводным» проводам, которые соединяют два трехпозиционных переключателя вместе.

  Трехпозиционный переключатель также имеет зеленый заземляющий винт, к которому прикреплен заземляющий провод цепи из оголенной меди.

• 04 из 08

  Четырехпозиционный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником, розеткой или прибором с трех или более разных мест на стене

  Хотя четырехпозиционные выключатели не используются обычно, их иногда можно найти в длинных коридорах и в очень больших комнатах, имеющих более двух входов. Четырехпозиционный переключатель используется между двумя трехпозиционными переключателями для обеспечения управления розеткой или осветительным прибором из нескольких мест. Если вы хотите управлять из более чем трех мест, например из пяти, вам все равно следует использовать два трехпозиционных переключателя (по одному на каждом конце) и три четырехпозиционных переключателя между двумя трехпозиционными переключателями.

  Четырехпозиционный переключатель имеет четыре клеммы плюс клемму заземления. Две из четырех клемм обычно медного цвета, а две другие темные. Здесь нет терминала COM или «общий», как на трехпозиционном переключателе. Четырехпозиционный переключатель функционирует как коммутационное устройство для дорожных проводов между трехпозиционными переключателями.

  Предупреждение

  Будьте предельно осторожны при замене четырехпозиционного переключателя. В зависимости от производителя есть две уникальные компоновки клемм. Один ВХОД сверху и ВЫХОД снизу, а другой ВХОД слева и ВЫХОД справа.

• 05 из 08

  Smart Switch

  IGphotography / Getty Images

  • Подходит для: Автоматического или удаленного управления осветительными приборами или приборами

  Термин «умный выключатель» относится к настенному выключателю нового типа с внутренней схемой, которая позволяет управлять осветительными приборами или приборами одним из нескольких нетрадиционных способов, например, с помощью голосового помощника (например, Alexa) или с помощью интернет-приложения. Многие современные интеллектуальные выключатели, например, могут позволить вам проверять свет и включать или выключать его с помощью приложения для смартфона из любого места, где есть подключение к Интернету. Или их можно запрограммировать на автоматическое включение или выключение света или приборов по вашему выбору.

  В то время как интеллектуальные выключатели обычно просто меняются местами в том же месте, где находится стандартный настенный выключатель, для большинства из них требуется соединение с нейтральным проводом, поскольку для их работы необходим небольшой ток. Таким образом, возможно, вам потребуется модернизация схемы для использования этих переключателей.


  Другие интеллектуальные коммутаторы не требуют нейтрального подключения и вместо этого подключаются к Интернету по беспроводной сети через концентратор. Обязательно купите интеллектуальный переключатель, совместимый с вашим концентратором или системой голосовой автоматизации, а также освещение, которым вам нужно управлять.

• 06 из 08

  Диммер

  Ель / Кевин Норрис

  • Подходит для: Регулировка интенсивности света

  Диммер обеспечивает большую гибкость освещения, позволяя изменять уровень яркости лампочек. Существует несколько подкатегорий диммеров.

  Например, поворотный диммер включает в себя ручку, которую вы поворачиваете, чтобы увеличить или уменьшить яркость. Вы нажимаете ручку, чтобы полностью выключить (или включить) свет. Ползунковый диммер обычно включает в себя тумблер, который включает и выключает свет, а также ползунковый регулятор, который увеличивает или уменьшает яркость. Некоторые диммеры имеют очень незаметные ползунки, которые практически сливаются с остальной частью переключателя.

  Диммеры с однополюсным переключателем подключаются для управления яркостью света только с одного переключателя. Существуют также диммеры для других типов выключателей.

• 07 из 08

  Датчик присутствия

  Фотография Бретта Холмса / Getty Images

  • Подходит для: Удобное включение света/приборов, когда они вам нужны, и их отключение для экономии энергии, когда они вам не нужны

  Датчик присутствия включает в себя датчик движения, который обнаруживает, когда кто-то входит в комнату, и включает свет. Свет будет гореть в течение заданного времени. Затем, пока датчик не обнаружит больше движения, он отключит свет для экономии энергии.

  Цензоры обычно кажутся довольно плоскими и прямоугольными. И у них есть какой-то переключатель, позволяющий полностью выключить свет, настроить его так, чтобы он всегда был включен, или использовать его с режимом цензуры.

  Цензоры также имеют функцию обнаружения дневного света, поэтому они не будут включаться в зависимости от движения днем, когда вам не нужен дополнительный свет. Кроме того, их можно использовать с вытяжными вентиляторами, например, в ванной, поэтому вам не нужно беспокоиться о том, чтобы не забыть включить и выключить вентилятор.

• 08 из 08

  Специальный переключатель

  tab1962 / Getty Images

  • Подходит для: Соответствует специфическим потребностям светильника или прибора

  Существует несколько типов специальных выключателей, которые выходят за рамки простого включения и выключения света или электроприборов. Например, некоторые выключатели имеют таймеры, которые включают и выключают свет или прибор в одно и то же время каждый день. Это хороший вариант для уличного освещения, позволяющий включать его после наступления темноты, даже если вас нет дома, и выключать сразу после восхода солнца, чтобы не тратить энергию впустую. Точно так же существуют выключатели с временной задержкой, которые оставляют свет или прибор включенным на заданное время после его включения, а затем автоматически отключают его.

  Другие выключатели также имеют розетку, чтобы у вас было дополнительное место для подключения электроники. Более того, помимо переключателей и ручек, есть также сенсорные переключатели, которые включают плоскую сенсорную панель, которую вы нажимаете для управления электрическим током.

  Кроме того, некоторые специальные выключатели предназначены специально для светодиодных ламп и ламп CFL, и их часто необходимо использовать, если в вашем светильнике есть энергосберегающие лампы с регулируемой яркостью. Кроме того, есть специальные переключатели, которые могут управлять скоростью вентиляторов, а также их световыми компонентами, если они есть.


Выбор настенного выключателя

Выбор правильного настенного выключателя зависит от того, как светильник или прибор управляется в электрической цепи, от типа управляемой цепи и от желаемой степени автоматизации или удаленного управления.
