alexxlabКак Подключить Электроплиту Своими Руками К Сети На 220В и 360В
Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.
Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.
При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.
Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!
Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.
Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.
Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.
Содержание статьи
Как подключить электроплиту к розетке на 220 ВольтЭлектроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360.

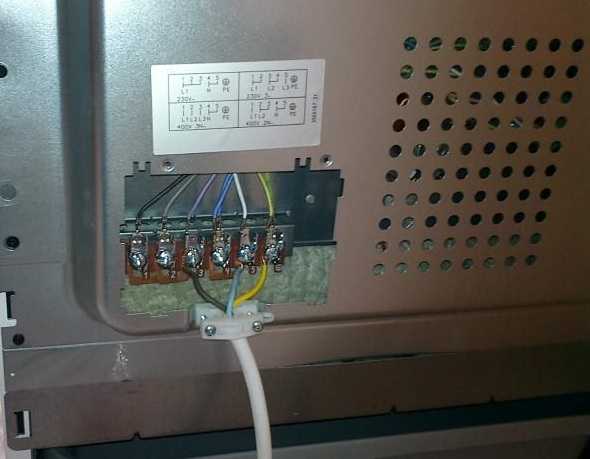

И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

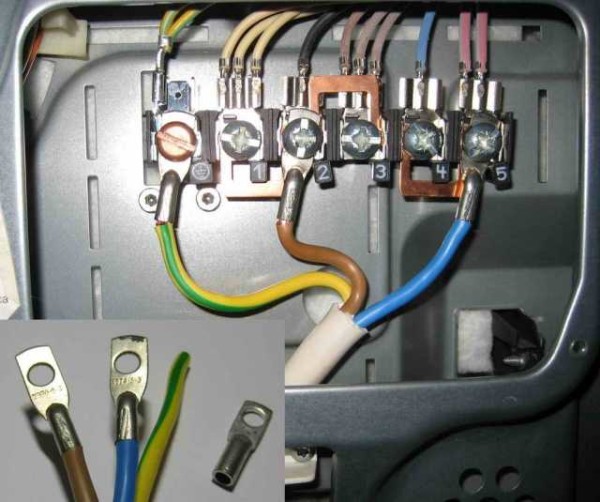

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.
Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.
Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.
При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.
Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.
Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

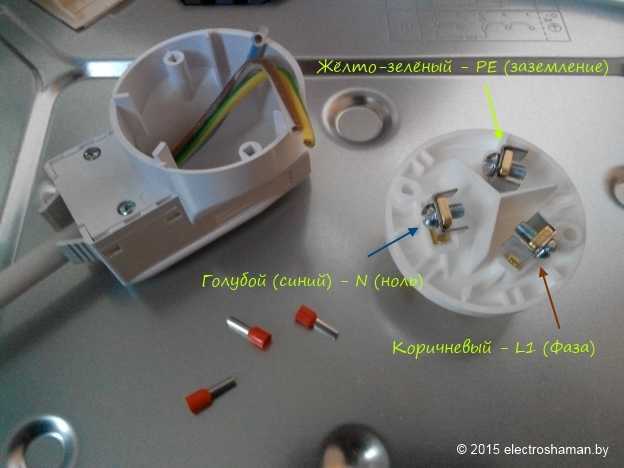

- Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
- Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
- Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой).
Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.
Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.Как подключить электроплиту на 380 Вольт
Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.
Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.
Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.
Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.
Инновационный автомобильный ВИДЕОРЕГИСТРАТОР-ЗЕРКАЛО! hdcarmiror.
ru Камеры переднего и заднего вида, высочайшее качество FullHD съемки, не перекрывает обзор.
Увлекаетесь охотой или рыбалкой? Вам нужна особая экипировка! arsenal-suit.com Распродажа высококачественных, НЕПРОМОКАЕМЫХ костюмов от интернет-магазина «Мужской Арсенал». Успевайте!
РАСПРОДАЖА КАЧЕСТВЕННЫХ ЯПОНСКИХ ВОБЛЕРОВ! 9vobler.ru 9 лучших воблеров для эффективной рыбалки на судака, щуку, окуня. Выбери свой самый уловистый!
Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.
Понравилась статья? Поделиться с друзьями:
Розетка для электроплиты 220в. Как подключить электроплиту к розетке на 220 Вольт
Содержание
- Розетка для электроплиты 220в. Как подключить электроплиту к розетке на 220 Вольт
- Розетка для электроплиты 380в. Розетки и кабель для подключения электроплиты.
- Подключение через коробку, без розетки.
- Выбор марки и сечения кабеля.
- Подключение через коробку, без розетки.
- Розетка для плиты где расположить. Схема размещения розеток на кухне
- Как подключить электроплиту к обычной розетке. Правила установки розетки для электрической плиты
- Двойная розетка для электроплиты и духовки. Выбор «точки»
- Двойная розетка для электроплиты. Практическое подключение варочной панели и духовки к одному кабелю
- Вариант 2. Есть бытовые приборы нет проводки
Розетка для электроплиты 220в. Как подключить электроплиту к розетке на 220 Вольт
Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.
Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой.
Заземляющий проводник подключается на шестой контакт с соответствующим значком.
По обще принятым нормам в кабеле для подключения электроплиты ноль будет синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.
Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).
Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.
При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .
Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.
Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:
- Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов. В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
- Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу. Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
- Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом. В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.
Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.
Розетка для электроплиты 380в. Розетки и кабель для подключения электроплиты.
В зависимости от выбранной схемы подключения 220В либо 380В нам могут понадобится, следующие материалы. Непосредственно сама розетка, и кусок кабеля. Из инструмента набор отверток, нож, мультиметр и индикаторная отвертка.
Выбор розетки для подключения электроплиты. Конструкция готовой пары целиком и полностью исключает возможности для ошибки в подключении электроплиты. В настоящий момент розетки РШ-ВШ изготавливаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большинство электроплит, выпускаемых в наши дни, рассчитаны на работу с мощностями в 8-10 кВт. Тут нас выручит замена пары вилка-розетка, тем более что в наше время на рынке имеются замечательные комплекты белорусского производства. Они выполнены в современном дизайне и подойдут как к отечественным плитам, так и к европейским, которые чаще всего не имеют шнуров и вилок в комплекте подключения.
Рисунок 1. Розетки для подключения электроплиты.
Белорусские разъёмы. Главным достоинством белорусских разъёмов является сочетание их цены и качества. Бесспорно, они дороже украинских, но гораздо дешевле европейских аналогов. В своей работе они выдерживают большие мощности, и рассчитаны на работу более чем 32А, кроме того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.
Подключение через коробку, без розетки.
Рисунок 2. Коробка клеммная для подключения электроплиты.
В современных домах, новостройках все чаще для подключения электроплит используются специальные клеммные коробки. Этот вариант подключения универсален и в отличие от розеток подходит для подключения как на 220В, так и на 380В.
На фото №2 из стены выходит трехжильный кабель и присоединяется к соответствующим контактам коробки (контакты на коробке подписаны). Из коробки гибкий (черный) кабель выходит к электроплите.
Выбор марки и сечения кабеля.
Рисунок 3. Кабель для подключения электроплиты.
Выбор кабеля. Для подключения электроплиты нам также потребуется трёхжильный либо пятижильный медный гибкий провод длиной 1,5-2 метра. Я всегда беру кабель марки ПВС-3х4 либо ПВС-5х4. Первая цифра означает количество жил, вторая цифра это сечение провода.
Розетка для плиты где расположить. Схема размещения розеток на кухне
Когда на кухне планируется ремонт, то где расположить розетки – это один из важных вопросов. Как правило, такую работу доверяют профессионалам, однако если есть навыки и знания, то все можно сделать самостоятельно. Для правильного расположения источников питания на кухне изначально необходимо составить электрическую схему, которая будет рассчитана на все предполагаемые в применении электрические приборы бытового назначения.
Также важно учитывать при составлении схемы будущую планировку и расстановку приборов, чтобы изложить максимально точные размеры.
Правильное расположение розеток , желательно определить еще, когда стены абсолютно голые.
Оптимальным решением для современной квартиры считается скрытая проводка, то есть провода ведутся внутри стены в специальных желобах (штробах). Важно проводить штробирование на первых этапах ремонта, так как в результате таких действий придется уложенные провода сверху заделывать штукатуркой, а если – это делать уже после отделки, то вся работа пойдет насмарку.
Штробление стен производится болгаркой со специальным кругом или же перфоратором, все зависит от предпочтений мастера. В проделанный желоб укладывается проводка в гофре, а сверху все обмазывается до получения идеально ровной поверхности. После того как стены заделаны их можно будет красить, класть плитку или же клеить обои.
Когда планируется установка розеток на кухне , то важно помнить что у каждой хозяйки имеется определенный набор кухонной утвари, и в зависимости от площади помещения, их количество может быть разным. Самыми востребованными предметами бытовой техники считаются:
- Холодильник;
- Микроволновая печь;
- Электроплита;
- Чайник;
- Вытяжка.
Такой набор можно считать стандартным, так как в каждом доме имеются эти предметы. Если говорить о больших кухнях, то там количество будет больше, так как можно установить стиральную машинку, посудомойку и мелкие бытовые приборы в виде миксеров, комбайнов, блендеров и т.д. при составлении схемы очень важно учесть все аспекты и требования хозяйки, только в этом случае получится то, что нужно. Правильно составленная схема размещения розеток на кухне позволит быть кухне удобной и комфортной.
Сегодня среди незаменимых приборов на кухне можно считать телевизор. Как правило, такое устройство работает все время, пока готовится еда или же все обедают. Устанавливают телевизоры в большинстве случаев в углу или по центру кухни, чтобы со всех сторон было хорошо видно.
Телевизор устанавливается на специальную вращающуюся платформу, и она монтируется в верхней части угла. При установке розетки для телевизора важно учитывать длину шнура, чтобы он хорошо доставал до розетки и не был в натянутом состоянии.
После того как расположение кухонных приборов и мебели ориентировочно расставлено на бумаге, можно начертить те места в которых будут устанавливаться розетки. Желательно, чтобы розеткам не мешала мебель, и не загромождала подходы к ним. При установке розеток важно определиться с выбором высоты для розеток и в отдельной комнате она везде должна быть примерно одинаковой.
Расстояние от прибора до розетки должно быть таким, чтобы провода было достаточно, и он не был в натянутом состоянии, только в этом случае можно минимизировать вероятность короткого замыкания или повреждение розеток. Для каждого бытового прибора есть основные требования и правила размещения розеток на кухне, благодаря которым гарантируется удобство использования и безопасность.
Как подключить электроплиту к обычной розетке. Правила установки розетки для электрической плиты
Прежде всего давайте познакомимся с правилами подключения и установки электрических плит. Электрические печи могут быть двух видов – однофазные и трехфазные.
Первые встречаются значительно чаще и предназначены для эксплуатации в однофазной трехпроводной сети. Вторые должны эксплуатироваться в пяти проводной сети.
На фото представлена схема питания электрической печи
Итак:
- Прежде всего остановимся на вводном автоматическом выключателе. Он расположен во вводном щитке квартиры или дома. Согласно п.9.6 ВСН 59 – 88 для печей с номинальной мощностью до 8кВт он должен быть рассчитан на ток 40А.
- Для подключения электрической плиты согласно 7.2 ВСН 59 – 88 должна быть создана отдельная группа . Причем другие виды нагрузок к ней не должны подключаться.
- Этот автоматический выключатель согласно п. 9.6 ВСН 59 – 88 должен быть рассчитан на номинальный ток в 25А . На такой же номинальный ток согласно п.12.27 ВСН 59 – 88 должна быть рассчитана и розетка, устанавливаемая непосредственно на кухне.
Часто возникает вопрос нужна ли розетка для подключения плиты? Ее установка нормируется все теме же строительными нормами.
Это обусловлено необходимостью создания видимого разрыва на время ремонтных работ, а также элементарным удобством для быстрого снятия напряжения.
Обратите внимание! Сейчас достаточно часто отказываются от розеток для электоплиты, подключая их непосредственно от питающего автомата, либо устанавливая на месте розетки дополнительный защитный автомат. Это не является серьезным нарушением и вполне допустимо.
Что касается места установки розетки, то здесь инструкция предоставляет право выбора. Согласно п. 12.30 ВСН 59 – 88 нельзя розетки размещать только в неудобных местах, а также над и под мойками.
Двойная розетка для электроплиты и духовки. Выбор «точки»
Надежная и долговечная эксплуатация любого бытового прибора гарантируется при соблюдении основных правил монтажа. Многие владельцы техники ошибочно полагают, что выбор розетки и вилки для плиты ничем не отличается от аналогичной процедуры в случае с любым другим бытовым прибором.
Часть людей предпочитает производить установку своими руками, стремясь сэкономить на монтаже.
Специалисты-электротехники рекомендуют выполнять подключение согласно техническим нормам, правилам ПУЭ и требованиям производителя прибора.
Ключевое внимание необходимо уделить выбору силового разъема. Он должен соответствовать характеристикам духовки и плиты (если устройство выполнено в одном корпусе).
Необходимо отметить, что обычная накладная квадратная розетка на 16А не подходит. Ее выбор чреват оплавлением пластика, повреждением корпуса вилки.
Поэтому следует помнить про фурнитуру специального типа, сделанную для электрической плиты и способную выдерживать нагрузку не более 7 кВт. Имеются варианты для однофазной и трехфазной сети, а также те, которые рассчитываются на большую мощность.
В продаже легко найти специальные розетки силового типа, отличающиеся по ряду параметров: в том числе, по оттенку, материалу изготовления, конфигурации, особенностям установки, допустимой нагрузке. Вместе с ними необходимо приобрести соответствующую вилку. Многие производители предусматривают все это в своих устройствах.
Силовая фурнитура производится из высокопрочного материала. Если она из пластика, то это значит, что потребителю предлагается существенно сэкономить на качестве. Лучше приобрести изделие из карболита — оно отличается большей прочностью.
В настоящее время существуют разные варианты монтажа силовой фурнитуры, устанавливаемой скрыто или открыто. Первый метод актуален, если планируется пододвигать плиту вплотную к стене, когда доступ к рабочему механизму будет существенно ограничен.
Большинство пользователей бытовых устройств толком не понимают, как нужно выбирать розетку , что следует учитывать, какие могут быть «подводные камни». Прежде всего, рекомендуем делать акцент на фурнитуре с заземлением. Кроме этого, исходя из типа домашней электрической сети, будь она однофазная, трехфазная или, реже, двухфазная, производится прокладка соответствующего силового кабеля с нужным количеством жил и подходящим сечением.
В идеале, перед покупкой розетки и вилки для электроплиты стоит проконсультироваться с управляющей компанией или специалистами на предмет проектной мощности сети дома или квартиры, присутствия заземления и ряда других вопросов.
Полученные ответы должны отличаться своей однозначностью, ясностью и предельной четкостью — это является залогом вашей безопасности при пользовании электроприбором.
Выяснив эти моменты, следует переходить к последующим работам, включая выбор места установки плиты. Подключать устройство необходимо отдельным кабелем от щитка и защищать его автоматическим выключателем требуемого номинала.
Двойная розетка для электроплиты. Практическое подключение варочной панели и духовки к одному кабелю
Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).
При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.
Вопрос.
Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?
Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.
- Средняя мощность панелей в пределах: 3,5-7 кВт.
- Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.
Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.
Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.
Вариант 2. Есть бытовые приборы нет проводки
У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае
- Открываете технические паспорта к приборам и смотрите их максимальную мощность;
- Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
- Сверяете полученный результат с кабелем, имеющимся на кухне;
Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.
Если имеющийся кабель НЕ подходит , его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.
Как установить розетку для электрической плиты
К Мистер Спарки
Инструкции по установке розетки 220 для подключения к электрической плите
Когда дело доходит до использования электроэнергии, электрическая плита является электростанцией. Следовательно, вы не можете просто подключить их к стандартным розеткам на 110 вольт, которые наиболее распространены в Соединенных Штатах — вместо этого для большинства печей требуется специальная розетка на 220 вольт. Если вы строите или ремонтируете кухню, читайте краткое изложение того, как установить одну из этих специальных розеток для подключения к электрической плите.
Однако помните, что установка розетки или выполнение других электромонтажных работ не для дилетантов. Если вы сомневаетесь в собственном опыте или квалификации, обратитесь за помощью к электрику, вместо того чтобы приступать к сложной и потенциально опасной операции по установке новой розетки для вашей электроплиты.
Электроплита Требования к напряжению и электропроводке
Розетка на 220 В позволяет электрической плите потреблять больше энергии, чтобы она могла быстро вырабатывать и поддерживать тепло. Такие же сверхмощные розетки также используются для дорогостоящих приборов, таких как электрические сушилки и водонагреватели, иногда с небольшими модификациями.
Первым шагом при установке розетки, как и при любых электромонтажных работах, является отключение питания в источнике. Откройте распределительную коробку и выключите главный выключатель, отключив электричество во всем доме. Вы должны перепроверить, отключили ли вы электричество, попробовав некоторые источники света или устройства, чтобы исключить риск поражения электрическим током, как только вы начнете иметь дело с проводкой.
Автоматические выключатели, кабели и розетки
Далее вам необходимо установить выключатель в распределительной коробке для управления новой розеткой. Найдите два свободных слота подряд, чтобы обеспечить место для установки автоматического выключателя двойной ширины, затем установите его, следуя инструкциям производителя. Вам также нужно будет установить разъем сбоку монтажной коробки, чтобы вы могли подключить электрический кабель внутри коробки. Если вы чувствуете неуверенность в этом или любом другом вопросе и нуждаетесь в помощи, просто спросите. Электрик сможет позаботиться о том, чтобы установка печной розетки была выполнена безопасно и эффективно.
Затем протяните кабель через стену к месту, где вы хотите разместить розетку для электроплиты. Возможно, вам придется просверлить отверстия в каркасе дома, чтобы кабель мог попасть на кухню, не мешая другим проводным или инженерным системам. Когда все выровнено, снимите изоляцию на конце кабеля и подключите его к новой розетке.
Вкрутите розетку в стену, и вы почти готовы к работе.
Подключение электрической плиты к сети
Наконец, вам нужно пропустить кабель через разъем, который вы установили в распределительной коробке, а затем подключить его к автоматическому выключателю. Не забудьте также подключить клемму заземления. Когда вы уверены, что все подключено правильно, поверните news выключатель розетки в положение «выключено» и снова включить основное питание в доме. Включите новый автоматический выключатель и проверьте розетку с помощью вольтметра, чтобы убедиться, что она получает необходимое количество энергии. Только после этого ваша электрическая плита готова к приготовлению пищи.
Обратите внимание, что точный процесс подключения розетки и выключателя , чтобы вы могли подключить и использовать электрическую плиту, требует довольно много деталей, поэтому вы должны внимательно прочитать все инструкции, прилагаемые к вашему набору розеток. Если в какой-то момент у вас возникнут проблемы или вы не почувствуете себя комфортно,
Для получения дополнительной информации, свяжитесь с нами онлайн или позвоните мистеру Спарки по телефону (800) 906-4577 сегодня! - Общая электрика
Установка цепи духового шкафа на 220 В
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых домах
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как подключить электрическую цепь духовки: пошаговая процедура установки электрической проводки духовки, определение размера цепи духовки, выбор электрического кабеля, электрическая распределительная коробка, подсоединение гибкого кабелепровода от духовки, подсоединение Схема проводки. |
| ||||
youtube.com/embed/0HejcqtVPTg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Электрическая цепь для духовки 220 Вольт
Электрическая цепь Вопрос: Мне нужно установить линию 220 Вольт для духовки.
- У вас есть пошаговая информация, показывающая процесс установки печи от начала до конца?
- Я не новичок, но я никогда не устанавливал контур духовки.
- Также существует ли безопасный конвертер для этого проекта?
Этот вопрос по электричеству поступил от: Майкла, домовладельца из городка Клинтон, штат Мичиган.
Ответ Дейва:
Спасибо за вопрос по электрике, Майкл.
Я не рекомендую использовать преобразователи для большинства крупных электроприборов.
Как подключить электрическую цепь к духовке
- Уровень квалификации: от среднего до продвинутого — лучше всего выполнять лицензированный электрик или сертифицированный электрик.
- Необходимые инструменты: базовая сумка для электриков, ручные инструменты, электрическая дрель, сверла и удлинитель.
- Расчетное время: зависит от личного опыта, умения работать с инструментами и устанавливать электропроводку.
- Примечание. Установка дополнительной проводки цепи должна производиться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.
Пошаговая процедура установки электропроводки духовки
- Определение требуемого размера цепи духовки устанавливаются. В руководстве по установке духовки содержится необходимая информация о цепи. Сечение проволоки выбирается в соответствии с техническими характеристиками печи. Тип провода или тип электрического кабеля определяется типом конструкции и тем, требуется ли для проводки защита и кабелепровод.
- Выбор электрического кабеля
Факторы, определяющие тип электрического кабеля печи, включают место, где кабель будет проложен или установлен, например, через подвал, подполье или чердак и т. д. - Электрическая распределительная коробка
То же самое относится и к распределительной коробке, которая будет выбрана для установки контура печи, например, будет ли распределительная коробка устанавливаться на поверхность или заподлицо. Размер распределительной коробки определяется размером кабеля контура печи. - Подсоединение гибкого кабелепровода от духовки
Печи обычно поставляются с гибким кабелепроводом с проводами, ведущими в духовку, который подключается к электрической распределительной коробке, расположенной за духовкой в шкафу, в котором устанавливается духовка. Заглушка с отверстием для гибкого 90-градусного фитинга может использоваться для соединения гибкого трубопровода духовки с соединительной коробкой. - Подключение проводки цепи
Провода заземления сращены вместе и соединены с распределительной коробкой. Изолированная проводка кабеля электрической цепи и проводка гибкого трубопровода духовки сращиваются внутри распределительной коробки с помощью соединителей проводов соответствующего размера.
Сечение проволоки выбирается в соответствии с техническими характеристиками печи. Тип провода или тип электрического кабеля определяется типом конструкции и тем, требуется ли для проводки защита и кабелепровод.
Заглушка с отверстием для гибкого 90-градусного фитинга может использоваться для соединения гибкого трубопровода духовки с соединительной коробкой.ПРИМЕЧАНИЕ. Как и в случае со всеми проектами электропроводки, разрешение и проверки должны быть получены в местном строительном отделе. Для достижения наилучших результатов лицензированный подрядчик по электротехнике может установить для вас электрическую цепь печи.
См. дополнительную информацию о подключении духовки
Коды электрических соединений
Коды электрических соединений для цепей духовых шкафов
Основные электрические коды, охватывающие компоненты, необходимые для подключения цепей духовых шкафов на 240 вольт.
Электрическая безопасность
Электропроводка духовки
Варианты электропроводки кухонной духовки
- Полное описание кухонной электрической духовки
- Установка с типовой электрической цепью 220 В
- Вы можете столкнуться с 3-проводной или 4-проводной электрической духовкой
- Давайте посмотрим, как электрическая духовка подключена и возможные решения, если ваша схема не похожа на ту же
Видео по электромонтажу
Для получения дополнительной информации о электрической схеме на 220 В
Электропроводка в каждом доме. Посмотрите, как подключены электрические розетки для дома.
Вам также может быть полезно следующее:
| ||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
