Как подключить двухклавишный выключатель света

Главная » Оборудование » Как подключить двухклавишный выключатель света

При выполнении разводки электрической проводки своими руками, часто бывает необходимо подключить вроде бы простые и понятные приборы, но не всегда это может получиться правильно. Для правильного подключения и последующего удобного использования, нужно знать все возможности электрических приборов, тем более, таких простейших, как двухклавишный выключатель.

Содержание:

1. Конструкция и назначение двухклавишного выключателя
2. Двухклавишный проходной выключатель
3. Принцип подключения люстры к двойному выключателю
4. Подключение проходного выключателя

Конструкция и назначение двухклавишного выключателя

Перед тем, как подключить двухклавишный выключатель света, надо разобраться, что он вообще собой представляет и на что стоит рассчитывать при его подключении, а на что нет. Такие выключатели света нужны прежде всего для дистанционного управления включением двух отдельных потребителей электроэнергии, причем независимо друг от друга.

Также двойной выключатель может помочь компоновать источники света на две группы, что может быть полезным при:

• подключение двойного выключателя к двум лампочкам и более;
• разделение управлением двух отдельных бра;
• управление включением групп точечного и заливного света;
• включение эффектов отдельно от основного света в конструкциях натяжных потолков соответствующего типа.

Однако, это не все возможности 2-клавишного выключателя.

Двухклавишный проходной выключатель

Проходной выключатель служит для того, чтобы управлять одним источником света из разных мест одновременно. То есть, если в длинном коридоре стоит источник света, то он может управляться из двух точек сразу, что удобно в тех случаях, когда коридор слишком длинный, чтобы устанавливать один выключатель равноудаленно от концов коридора. Таким образом можно управлять лампой независимо из разных концов коридора и при этом можно использовать выключатели с подсветкой.

Одноклавишный проходной выключатель и схема его подключения показаны на чертеже ниже.

Точно так же может быть использован и двухклавишный проходной выключатель, с той лишь разницей, что он может управлять дистанционно не одной лампой или группой, а двумя. Конструктивно такой выключатель не имеет никаких отличий от обычного, разница в том. Что его схема подключения реализована так, что он может быть включен, независимо от своего положения.

Принцип подключения люстры к двойному выключателю

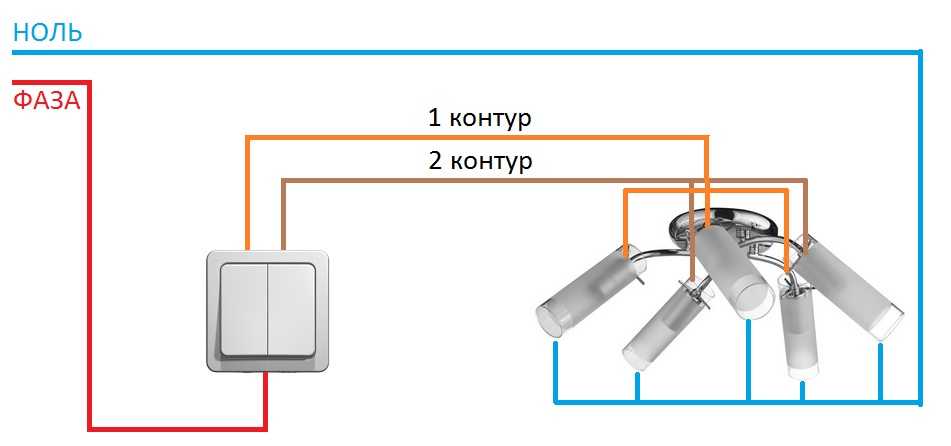

Вначале разберемся, как подключить две лампочки на двойной выключатель в люстре, а после рассмотри, как реализовать схему включения люстры ч разных точек и рассмотрим варианты использования маршевых выключателей. Вот схема подключения 2-клавишного выключателя и принцип разделения люстры на группы.

Схема понятна и доступна, объяснений, надеемся, не требует. Чтобы разобраться в этой схеме достаточно просто различать цвета. Таким образом, на схеме подключены отдельно две лампы. Но бывают случаи, когда нужно подключить больше, чем одну лампу на каждую клавишу. В этом случае придется группировать источники света так, чтобы каждой группе соответствовала отдельная клавиша, тогда есть смысл подключать люстру к двойному выключателю. Если недостаточно двух групп, тогда нужно устанавливать выключатель с тремя клавишами, он будет управлять тремя группами, но в том случае, если это предусмотрено проводкой, проложенной в стене.

Подключение проходного выключателя



Схема подключения линий с двумя клавишами освещения реализуются, зачастую, в тех местах, где нужно отдельное управление из разных мест двух различных осветительных линий. В этом случае, чтобы на запутаться при управлении световыми линиями, на клавиши наносятся маркеры в виде меток, указывающих направление включения или выключения источника света. Разница с обычными переключателями в том, что в этом случае нет четко фиксированного положения вкл или выкл. Все зависит от положения противоположного переключателя, для этого и нужно наносить соответствующие метки.

Пользуясь этой элементарной схемой подключения двухклавишных проходных выключателей, удастся реализовать достаточно сложную систему дистанционного управления сразу двумя ветками освещения. Главное — не перепутать землю с фазой, тогда система просто не будет работать. Чтобы вычислить фазу, необходимо использовать обычный электрический пробник.

К тому же соблюдение фазности необходимо и в целях безопасности, поскольку при замене лампы обязана отключаться именно фаза, а не ноль. С фазой лучше не шутить и соблюдать необходимые меры предосторожности. Таким образом, можно использовать двухклавишный выключатель в разных целях, и как проходной, и как разделительный выключатель.

Читайте также Разводка электрики в квартире своими руками

Как подключить двойной выключатель на две лампочки

Если нужно настроить включение и выключение двух источников света из одной точки, без выключателя с двумя кнопками не обойтись. Он потребуется и если в комнате висит люстра на 2 или три лампы, в таком случае появится возможность регулировки количества включенных осветительных приборов: каждая клавиша подключается к одной или двум лампочкам. Именно поэтому вопрос, как подключить двойной выключатель на 2 лампочки, актуален для каждого хозяина.

Конструкция электровыключателя

Двухклавишный выключатель очень похож на обычный одинарный, различие лишь в количестве контактов и кнопок. В конструкцию устройства входят:

• рамка;
• механизм для электроустановки;
• клавиши.

Подключение двухклавишного выключателя на две лампочки осуществляется при помощи одного из двух типов зажимов:

• клеммные, которые считаются самыми удобными, для использования достаточно зачистить провода и подсоединить к клемме;
• винтовые, которые фиксируют провод по мере закручивания винта.

Меры безопасности

Любое взаимодействие с электроприборами должно осуществляться в соответствии с техникой безопасности. Подключение двойного выключателя света может стать опасным, если не соблюдать следующие правила:

• Сначала необходимо отключить электроэнергию и обязательно удостовериться в отсутствии напряжения.
• Подсоединение двухклавишного выключателя должно осуществляться только по схеме.
• Изоляция на используемых инструментах должна быть целой, без повреждений и трещин;
• Перед началом работы желательно пометить маркером фазу и ноль, чтобы не перепутать, если провода одного цвета.

Если все условия правильно соблюдены, то подключение двойного выключателя на две лампочки станет максимально безопасным.

Необходимые инструменты

Перед началом работы нужно подготовить следующие инструменты:

• отвертка крестового типа
• отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
• нож или специальный инструмент, который очищает провода от изоляции;
• пассатижи или обжимные наконечники.

Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т. д.).

Схема подключения

Перед началом монтирования обязательно надо ознакомиться с правилами установки. Схема подключения двойного выключателя легкая, главное – разобраться с основными принципами монтажа.

Через двухклавишный выключатель должна проходить только фаза, а земля и рабочий ноль идут к источникам света напрямую из распределительной коробки. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки. Если это фаза, то светодиод на отвертке загорится, если ноль — нет.

При правильном подключении выключатель будет разрывать фазу, если перепутать ее с нулем, то при смене лампы в светильнике может ударить током.

Фазный контакт присоединяется ко входной клемме и закрепляется, а отходящие контакты предназначены для двух отдельных источников света. Если один провод идет сразу на несколько ламп, то они подсоединяются параллельно. Пример схемы, как подключить двойной выключатель на две лампочки, на фото:

Процесс монтажа

Перед разбором информации о том, как подключить двойной выключатель на две лампочки, необходимо определиться, какой вид выключателя у вас имеется в наличии: для открытой или скрытой установки. Процесс монтажа этих двух разновидностей отличается друг от друга, рассмотрим их подробнее.

Открытая установка

Прелесть таких двухклавишных выключателей в том, что для их подключения не обязательно нужно штробить стену, чтобы спрятать начинку устройства (она помещена в сам корпус), а провода можно спрятать в кабель-канал. Работа осуществляется согласно следующим этапам:

1. Определяется фазный провод и подводится к месту установки выключателя.
2. На стену прикрепляется специальная негорючая накладка из соображений пожаробезопасности. Если стена бетонная и без обоев, можно крепить корпус прямо на нее.
3. Пластмассовые клавиши снимаются.
4. Фазный провод прикрепляется внутри коробки ко входящему контакту. Он единственный на одной стороне выключателя, напротив находятся два исходящих контакта, к которым крепятся провода от источников света. Их заводят в коробку и разводят на освет, приборы. Ориентируйтесь на схему, указанную на обратной стороне выключателя.

Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. После этого монтируется крышка и клавиши.

Скрытая установка

Для второго типа монтажа потребуется перфоратор, последовательность действий следующая:

1. Измерьте диаметр монтажной коробки и подберите коронку (насадку на инструмент) соответствующего размера.
2. Используя коронку, проделываем круглую прорезь в стене и стамеской убираем вырезанные куски.
3. Штробим стену для электропроводки. Штроба идет либо в сторону распред коробки, при этом строго вертикально.
4. В готовом пластиковом корпусе установочной коробки выключателя света проделываются отверстия для проводов.
5. Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка. Лишний раствор удаляется, поверхность выравнивается при помощи шпателя.
6. Провода подключать надо так же, как и при установке открытого выключателя: фаза к входящему контакту, остальные два провода – к исходящим.
7. Устройство устанавливается в отверстие и фиксируется при помощи зажимов, сверху устанавливается рамка.
8. Монтируются обе клавиши.

Подключение двойного выключателя света перестанет казаться сложным делом, если изучить схему и не пропускать важные этапы работы. Главное – внимательность и соблюдение правил техники безопасности.

Как подключить два светильника, управляемых одним выключателем

Инструкции по подключению одного выключателя для управления двумя светильниками

Марк Дж. Донован

Обычная схема электропроводки, встречающаяся во многих домах, представляет собой два светильника, управляемых одним выключателем. Существует множество способов подключения такого типа цепей, однако я сосредоточусь на случае, когда питание подается от панели главной цепи в распределительную коробку с однополюсным выключателем. Предупреждение. Бытовое электричество может травмировать и даже убить вас, если вы вступите с ним в контакт. Крайне важно, чтобы питание было сначала отключено автоматическим выключателем, а затем проверено на выключателе и осветительных приборах, чтобы убедиться, что они действительно выключены, прежде чем выполнять какие-либо электрические работы с ними.

Обычно в этих типах цепей используется кабель Romex 14-2 или 12-2. Кабель 14-2 Romex используется для цепей на 15 ампер, а кабель 12-2 Romex используется для цепей на 20 ампер.

Черновая обработка электропроводки

Для черновой обработки цепи, в которой два источника света управляются одним выключателем, кабель Romex должен быть сначала проложен от панели в электрическую коробку выключателя света. Это ваш питающий кабель. Второй кабель Romex должен быть подведен от выключателя света к одной из электрических коробок освещения.

Третий кабель Romex должен быть проложен между двумя световыми электрическими коробками. Узнайте, как протянуть кабель Romex через стену здесь .

Подключение электрической коробки выключателя Подсоедините черный провод кабеля питания к латунному винту на однополюсном выключателе освещения. Подсоедините черный провод, идущий от электрической коробки освещения, к серебряному винту на однополюсном выключателе освещения. Используйте гайку для провода, чтобы соединить два белых провода (обратные линии) вместе.

Два светильника с одним выключателем

Наконец, скрутите вместе два оголенных провода заземления с помощью гайки Greeny. Обратите внимание, что один из проводов должен выступать из конца «Зеленого». Прикрепите этот оголенный провод заземления к зеленому винту на переключателе. Убедитесь, что при креплении проводов к винтам провода согнуты в изогнутую форму и установлены по часовой стрелке вокруг винтов.

Подключение электрической коробки First Light

С помощью проволочной гайки скрутите и соедините черные провода от двух кабелей Romex вместе с 5-6-дюймовым гибким хвостовиком (используя только отрезок черного экранированного провода, извлеченного из из запасного троса Romex небольшой длины).

Прикрепите черную косичку к одной стороне световой цепи. (Обратите внимание, что свиной хвост может не понадобиться, если вы подключаете напрямую к осветительному прибору. В этой конкретной ситуации черный провод осветительного прибора должен быть скручен и соединен вместе с помощью гайки с двумя черными проводами, связанными с Romex. кабели.)

Посмотрите приведенное ниже видео о подключении электрической розетки.

Повторите процедуру для белых проводов (обратные провода). Используя проволочную гайку, скрутите и соедините вместе белые провода двух кабелей Romex вместе с коннектором длиной 5-6 дюймов (используя только отрезок белого экранированного провода, извлеченный из небольшого отрезка запасного кабеля Romex).

Присоедините белую косичку к другой стороне цепи освещения. (Обратите внимание, что хвостик белого провода может не понадобиться, если вы подключаете напрямую к осветительному прибору. В этой конкретной ситуации белый провод осветительного прибора должен быть скручен и соединен вместе с помощью гайки с двумя белыми проводами, связанными с кабели Romex.)

Наконец, скрутите вместе два оголенных провода заземления с помощью гайки Greeny. Опять же, один из проводов должен торчать из конца «Грини». Прикрепите этот оголенный провод заземления к зеленому винту на светильнике или к металлическому шасси светильника. Подключение электрощита второго освещения Электрическая коробка второго света очень проста в подключении. Просто подключите черный провод, связанный с кабелем Romex, к одной стороне светильника, а затем белый провод, связанный с кабелем Romex, к другой стороне светильника. Здесь можно найти местного подрядчика по электроснабжению. Затем скрутите вместе два оголенных провода заземления с помощью гайки Greeny.

Узнайте, как заменить выключатель света в этой электронной книге.

Опять же, один из проводов должен выступать из конца «Грини». Прикрепите этот оголенный провод заземления к зеленому винту на светильнике или к металлическому шасси светильника.

После подключения электрических коробок и осветительных приборов закрепите их в соответствующих электрических коробках и прикрепите накладку переключателя к электрической распределительной коробке.

Наконец, установите лампочки в осветительные приборы, а затем включите питание новой цепи освещения на панели главной цепи.

Хотите добавить диммер для управления освещением? Посмотрите, как это сделать, в этом видео о том, как установить трехпозиционный диммерный выключатель , или в этой статье , посвященной установке светового диммера .

---

Для получения справки по строительству нового индивидуального дома см. Лист предложений по строительству нового дома HomeAdditionPlus.com . Бюллетень предложений по строительству нового дома предоставляет вам информацию о том, как планировать индивидуальный проект строительства дома и на что обращать внимание при найме подрядчиков для строительства вашего нового дома. Он также включает в себя подробную таблицу разбивки затрат и электронную таблицу для оценки ваших собственных затрат на строительство нового дома.

Сопутствующая информация

• 3-позиционный выключатель света Видео по подключению
• Выяснение электрической проводки выключателя света
• Как заменить тяговый цепной выключатель освещения Патрон видео

---

---

Бесплатное добавление цен на дом без обязательств!

Заполните нашу быструю и удобную форму за 3-5 минут и получите бесплатное ценовое предложение по пристройке дома от одного из наших предварительно проверенных и лицензированных подрядчиков по пристройке дома. Этот процесс является бесплатным, и вы не обязаны продолжать его после того, как получите смету стоимости пристройки к дому.

Как подключить 3-позиционный выключатель света

3-позиционный выключатель — это выключатель света, который обычно используется для управления освещением из двух разных мест в комнате. Например, в большой комнате или на лестнице с двух концов устанавливается трехпозиционный выключатель света, который позволяет включать/выключать свет из двух разных мест.

3-позиционные выключатели освещения используются парами и требуют специальных проводных соединений. Когда они используются в сочетании с 4-позиционным переключателем, вы можете управлять осветительными приборами из 3 или более мест.

В 3-позиционном переключателе тумблеры можно расположить тремя различными способами:

• Когда оба тумблера подняты или опущены, цепь замкнута, и светильник горит.
• Когда оба тумблера подняты, цепь разомкнута и светильник загорится.
• Когда тумблеры находятся в противоположных положениях, цепь прерывается, и светильник выключается.

Инструменты, необходимые для подключения трехпозиционного выключателя освещения

Чтобы приступить к самостоятельному монтажу 3-позиционного переключателя, вам необходимо иметь под рукой необходимые инструменты. Вот список:

• Отвертка 4-в-1
• Плоскогубцы с тонкими губками
• Изолента
• Универсальный нож
• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов/нож

Шаги по подключению 3-позиционного выключателя освещения

• Отключите питание в блоке выключателя.

Подтвердите это с помощью бесконтактного тестера напряжения, а затем снимите настенную пластину.

• Вывинтите выключатель из настенной коробки и осторожно вытащите его.

Осмотрите проводку. Проверьте, нет ли ослабленного или оборванного провода. Затем отсоедините провода. Если у вас возникли проблемы с отключением, просто отключите их.

Однако пометьте провода на черных или темных винтах как «общие», а провода на светлых или латунных винтах как «переходники», прежде чем отсоединять их.

Перед снятием старого переключателя обязательно сделайте заметки или сделайте фотографии для подтверждения подключений.

• Подготовьте провода для подключения к новому выключателю.

Снимите изоляцию провода, чтобы увидеть ¾-дюймовый медный проводник. С помощью длинногубцев сделайте крючок на конце проволоки, загнув ее. Убедитесь, что крючок плотно прилегает к винту клеммы.

• Подсоедините провода к новому 3-позиционному переключателю.

Сначала плотно затяните винты клемм нового трехпозиционного переключателя. Используя петлю в проводах, подключите провод заземления к зеленому винту. Затем подключите провод, отмеченный как общий, к черному или темному винту.

Затем подсоедините два тросика к двум латунным или светлым винтам.

Убедитесь, что конец петли направлен по часовой стрелке. С помощью плоскогубцев с длинными губками плотно сожмите провод вокруг винта, а затем затяните винты клемм.

• Используйте изоленту, чтобы закрыть открытые клеммы провода

Обмотайте изолентой все клеммы и оголенные провода.

• После подключения нового выключателя вставьте его в настенную коробку.

С помощью отвертки плотно затяните винты настенной пластины.

Если вы застряли на любом этапе подключения трехпозиционного переключателя света, обратитесь за помощью к профессионалу.

Ликвидаторы D&F имеют большой запас электрооборудования, предохранительных выключателей и автоматических выключателей. Свяжитесь с нами здесь или позвоните нам по телефону 800-458-9600, чтобы получить высококачественные и надежные электротехнические материалы от ведущих брендов по конкурентоспособным ценам.
